50天学习FPGA第32天-添加HDL属性调试

本节以VHDL语言设计为例,在设计中添加HDL属性设置参数。添加HDL属性设置参数的步骤如下所示。

步骤

第一步:选中 top.vhd 文件。

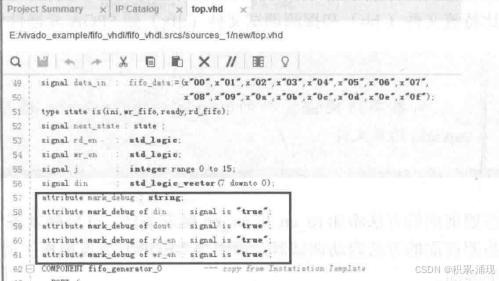

第二步:如图所示,在top.vhd文件中,添加图中框选的属性声明语句。

第三步:保存文件。

第四步:在Vivado主界面左侧的"FlowNavigator"窗口中找到并展开"SYNTHESIS"选项。在展开项中,选择并双击"Run Synthesis"选项。

第五步:等待综合完成后,打开综合后的设计。

第六步:如图所示,在"Netlist"窗口中,找到并展开"Nets"选项。在"Netlist"窗口中可以看到"din_0"、"dout_OBUF"、"rd_en"和"wr_en"网络添加了

调试标记。

第七步:按照前面的方法设置调试所需要的时钟网络。

第八步:按照前面的方法添加约束文件,对设计进行综合、实现和生成设计的比特流文件,以及下载比特流文件(.bit)和探测调试文件(.Ifx)到FPGA元器件中。

第九步:按照前面的方法添加rd_en和wr_en触发条件,并将触发条件设置为"1"。

第十步:按照前面的方法启动调试器,观察满足触发条件后的波形界面。
