Open CV 边缘检测算法：Canny、Sobel、Scharr与Laplacian对比解析

边缘检测是计算机视觉和图像处理中的核心步骤，用于识别图像中亮度变化剧烈的区域（如物体轮廓）。OpenCV提供了多种边缘检测算法，包括Canny、Sobel、Scharr和Laplacian，每种算法各有特点，适用于不同场景。本文将系统梳理这些算法的原理、实现方式及适用场景。

Sobel算子

原理

Sobel算子基于一阶导数，通过计算图像在水平和垂直方向的梯度来检测边缘。其核心是使用两个3x3的卷积核：

水平方向卷积核：检测垂直边缘

bash 复制代码

[-1, 0, 1]
[-2, 0, 2]
[-1, 0, 1]

垂直方向卷积核：检测水平边缘

bash 复制代码

[-1, -2, -1]
[ 0,  0,  0]
[ 1,  2,  1]

通过计算梯度幅值（G = sqrt(Gx^2 + Gy^2)）确定边缘强度。

函数原型

bash 复制代码

dst = cv2.Sobel(src, ddepth, dx, dy, ksize=3, scale=1, delta=0, borderType=cv2.BORDER_DEFAULT)

参数说明：
src：输入图像（灰度或彩色）。
ddepth：输出图像深度（常用cv2.CV_64F保留负梯度）。
dx/dy：导数方向（1表示求导，0表示不计算）。
ksize：卷积核大小（奇数，默认3）。
示例代码

bash 复制代码

import cv2
image = cv2.imread('image.jpg', cv2.IMREAD_GRAYSCALE)

计算x方向梯度

bash 复制代码

sobel_x = cv2.Sobel(image, cv2.CV_64F, 1, 0, ksize=3)
sobel_x_abs = cv2.convertScaleAbs(sobel_x)  # 取绝对值

计算y方向梯度

bash 复制代码

sobel_y = cv2.Sobel(image, cv2.CV_64F, 0, 1, ksize=3)
sobel_y_abs = cv2.convertScaleAbs(sobel_y)

合并梯度

bash 复制代码

sobel_combined = cv2.addWeighted(sobel_x_abs, 1, sobel_y_abs, 1, 0)
cv2.imshow('Sobel Combined', sobel_combined)
cv2.waitKey(0)

特点

优点：计算简单，适合检测水平和垂直边缘。
缺点：对噪声敏感，边缘检测效果一般。
Scharr算子
原理
Scharr算子是Sobel算子的改进版本，在3x3核中优化了权重分配（中心元素权重更高），对边缘的响应更强，尤其适合检测细微边缘。
函数原型

bash 复制代码

dst = cv2.Scharr(src, ddepth, dx, dy, scale=1, delta=0, borderType=cv2.BORDER_DEFAULT)

参数说明：与Sobel类似，但ksize固定为3。
示例代码

bash 复制代码

scharr_x = cv2.Scharr(image, cv2.CV_64F, 1, 0)
scharr_x_abs = cv2.convertScaleAbs(scharr_x)
scharr_y = cv2.Scharr(image, cv2.CV_64F, 0, 1)
scharr_y_abs = cv2.convertScaleAbs(scharr_y)
scharr_combined = cv2.addWeighted(scharr_x_abs, 1, scharr_y_abs, 1, 0)
cv2.imshow('Scharr Combined', scharr_combined)
cv2.waitKey(0)

特点

优点：精度高于Sobel，计算速度相近。
缺点：仍对噪声敏感。
Laplacian算子
原理
Laplacian算子基于二阶导数，通过计算图像的二阶变化检测边缘和角点。其卷积核为：

bash 复制代码

[ 0,  1,  0]
[ 1, -4,  1]
[ 0,  1,  0]

函数原型

bash 复制代码

dst = cv2.Laplacian(src, ddepth, ksize=1, scale=1, delta=0, borderType=cv2.BORDER_DEFAULT)

参数说明：
ksize：卷积核大小（必须为正奇数，常用1、3、5）。
示例代码

bash 复制代码

laplacian = cv2.Laplacian(image, cv2.CV_64F)
laplacian_abs = cv2.convertScaleAbs(laplacian)
cv2.imshow('Laplacian', laplacian_abs)
cv2.waitKey(0)

特点

优点：能检测边缘和角点。
缺点：对噪声敏感，通常需结合高斯滤波使用。
Canny算子
原理
Canny是多阶段边缘检测算法，步骤包括：
1.高斯滤波去噪。
2.计算梯度幅值和方向（使用Sobel算子）。
3.非极大值抑制：保留局部梯度最大值。
4.双阈值边缘连接：区分强边缘和弱边缘。
函数原型

bash 复制代码

edges = cv2.Canny(image, threshold1, threshold2, apertureSize=3, L2gradient=False)

参数说明：
threshold1/threshold2：低阈值和高阈值。
apertureSize：Sobel算子核大小（默认3）。
示例代码

bash 复制代码

edges = cv2.Canny(image, 100, 200)
cv2.imshow('Canny Edges', edges)
cv2.waitKey(0)

特点

优点：抗噪能力强，边缘清晰完整。
缺点：参数调节较复杂。

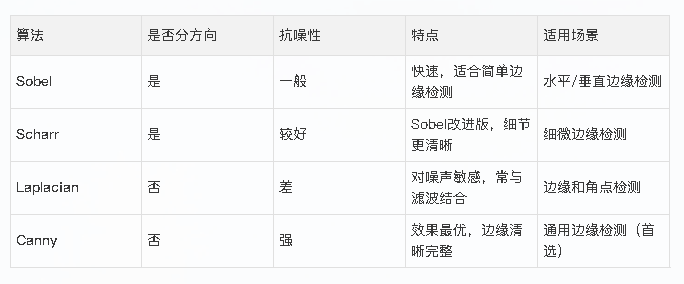

算法对比与适用场景

实践建议

快速检测：用Sobel或Scharr。
细节要求高：优先Scharr。
检测轮廓：Laplacian + 高斯滤波。
稳定性优先：Canny（通用场景推荐）
