Linux 物联网网关主控系统-感知层部分（一）

[一、什么是 CC2530](#一、什么是 CC2530)
[二、硬件操作核心逻辑](#二、硬件操作核心逻辑)
三、LED
- 1.电路图
- 2.GPIO控制
四、蜂鸣器
- 1.分类
- 2.电路图
- 3.代码
五、继电器
- 1.原理和背景
- 2.电路图
- 3.代码
六、人体热红外
- 1.基本介绍
- 2.电路图
- 3.代码
七、KEY
- 1.电路图
- 2.代码
- 3.按键消抖
八、USART
- 1.基本知识
- 2.简单应用
- 3.代码
- - UART初始化
  - [UART 发送](#UART 发送)
  - [UART 接收](#UART 接收)
  - 示例代码
九、ADC
- 1.基础知识
- 2.代码
十、光敏
- 1.基本知识
- 2、电路图
- 3.代码
十一、MQ-2烟雾传感器
- 1.基本知识
- 2.电路图
- 代码
十二、温湿度传感器DHT11
- 1.基本知识
- 2.电路图
- 3.代码
十三、屏幕

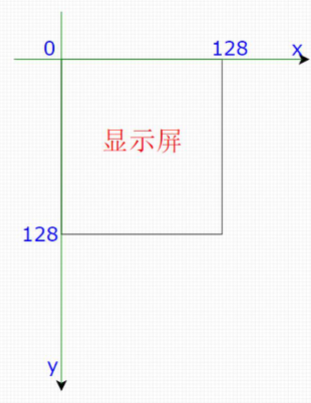

- 1.像素

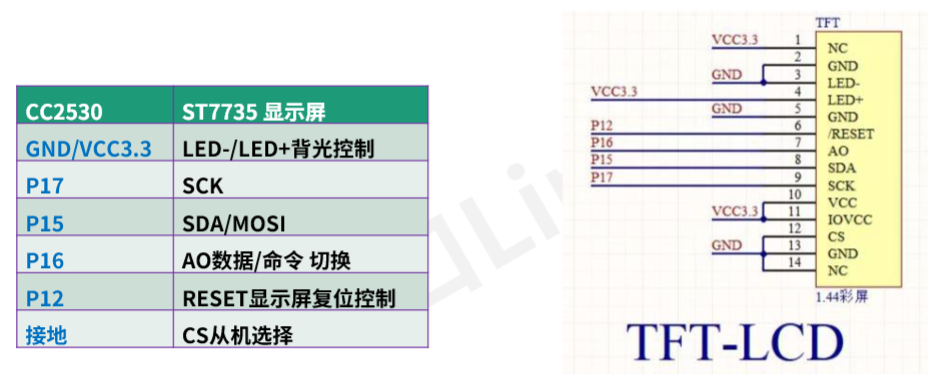

- 2.电路图
- 3.SPI
- 4.代码

一、什么是 CC2530

CC2530 是 TI（德州仪器）推出的一款兼容 8051 内核的无线射频单片机（SoC），专为物联网、无线传感器网络（WSN）设计，核心定位是 "低功耗 + 无线通信 + 强外设扩展"。

它完全支持 IEEE 802.15.4 协议（ZigBee 通信标准），可直接作为 ZigBee 网络的协调器、路由器或终端设备，是物联网感知层的核心控制芯片，广泛应用于智能家居、工业监测、无线抄表等场景。

二、硬件操作核心逻辑

SFR 是什么？（Special Function Register）

全称：Special Function Register，中文叫：特殊功能寄存器。SFR 就是单片机的 "控制面板"，你想控制任何硬件（LED、蜂鸣器、传感器、串口），都必须通过操作 SFR 实现。

将代码编译成CPU能识别的语言

cpu解析执行代码流

然后通过总线找到外设连接的控制器的寄存器（即SFR），
通过设置这些寄存器，来指挥控制器工作。

三、LED

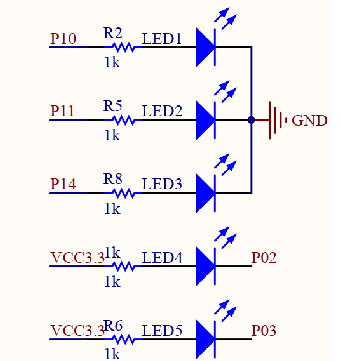

1.电路图

P10 为 1 (高电平)的时候，二极管导通，LED1 亮，

P10 为 0 (低电平)的时候， LED1 灭，

所以要控制LED1亮灭只需要控制P10输出电平即可。

2.GPIO控制

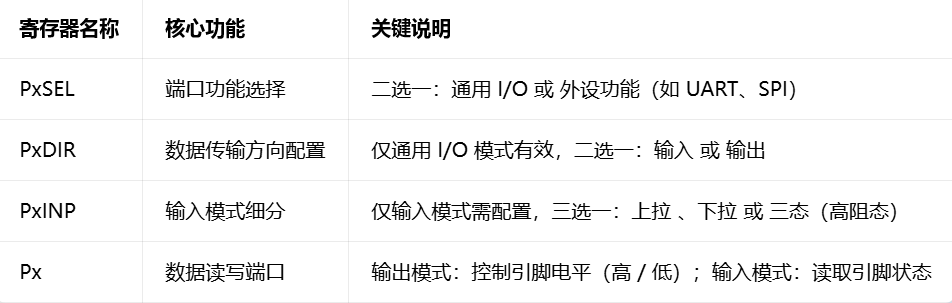

核心寄存器（4 个）

IO 口使用通用流程（3 步走）

先配置 PxSEL：确定端口是用作普通 IO，还是关联外设功能；

再配置 PxDIR：明确普通 IO 的工作方向（输入 / 输出）；

按需配置 PxINP：仅输入模式需额外设置，选择上拉 / 下拉 / 三态（输出模式可忽略此步）。

配置阶段（初始化）
PxSEL 选功能（IO / 外设）
PxDIR 定方向（输入 / 输出）
PxINP 输入模式（可选）
不需要 Px！

真正使用引脚时
必须用 Px！
想让 LED 亮 → Px = 1
想让蜂鸣器响 → Px = 1
想读取按键是否按下 → if(Px == 0)
想读取传感器信号 → value = Px

四、蜂鸣器

1.分类

有源蜂鸣器和无源蜂鸣器：

• 有源蜂鸣器：

• 只要给它加上恒定的电压，就能发声；

无源蜂鸣器：

• 必须给它加上一定频率的方波或正弦波才能发声。

2.电路图

P00

• 置1 响

• 置0 不响

3.代码

c 复制代码

#define BEEP P0_0
• P0DIR |= 0x01;
• POSEL &= 0xFE; //1111 1110
• BEEP = 0； //灭
• BEEP = 1; //响

选功能：P0SEL &= 0xFE → P0.0 设为通用 I/O

定方向：P0DIR |= 0x01 → P0.0 设为输出模式

控电平：BEEP=0/1 → 控制蜂鸣器静音 / 鸣叫

五、继电器

1.原理和背景

继电器（英文名称：relay）

• 是一种电控制器件，是当输入量（激励量）的变化达到规定要求时，在电气输出电路
中使被控量发生预定的阶跃变化的一种电器。

• 作为控制元件，概括起来，继电器有如下几种作用：

• 1）扩大控制范围：

• 例如，多触点继电器控制信号达到某一定值时，可以按触点组的不同形式，同时换接、开断、接

通多路电路。

• 2）放大：

• 例如，灵敏型继电器、中间继电器等，用一个很微小的控制量，可以控制很大功率的电路。

• 3）综合信号：

• 例如，当多个控制信号按规定的形式输入多绕组继电器时，经过比较综合，达到预定的控制效果。

• 4）自动、遥控、监测：

• 例如，自动装置上的继电器与其他电器一起，可以组成程序控制线路，从而实现自动化运行。

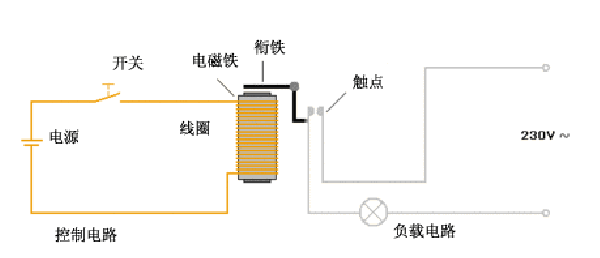

从电磁继电器的控制原理可以看出，继电器线圈电压没

有正负之分，因为无论正向还是反向电流，线圈都会产

生吸力。

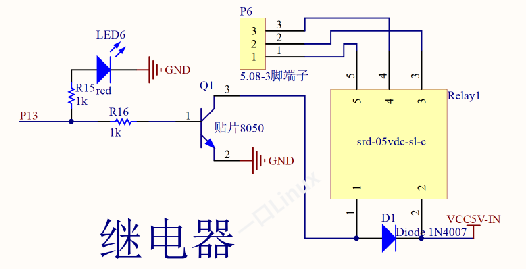

2.电路图

p13设置为输出
• 2. p13设置为
• 1：打开
• 0：关闭
松乐继电器SRD-05VDC-SL-C

3.代码

c 复制代码

P1SEL &= 0xF7; //1111 0111
• P1DIR |= 0x08； //0000 1000
• DATA_PIN = 1;
• DATA_PIN = 0;

选功能：P1SEL &= 0xF7 → P1.3 设为通用 I/O

定方向：P1DIR |= 0x08 → P1.3 设为输出模式

控电平：DATA_PIN=1/0 → 控制 P1.3 输出高 / 低电平

六、人体热红外

1.基本介绍

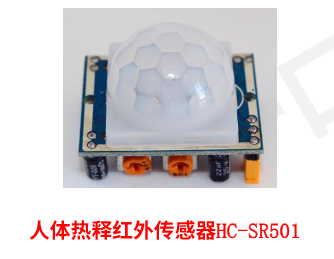

热释电传感器是一种传感器，别称人体红外传感器

• 用于生活的防盗报警、来客告知等，原理是将释放电荷经放大

器转为电压输出。

全自动感应：

• 人进入其感应范围则输出高电平，人离开感应范围则自动延时关闭高电平，输出低电平。
光敏控制(可自己购买了安装，出厂时未设）：

• 模块预留有位置，可设置光敏控制，白天或光线强时不感应。
触发方式跳线选择。

• 不可重复触发方式：

• 即感应输出高电平后，延时时间段一结束，输出将自动从高电平变成低电平；

• 可重复触发方式：

• 即感应输出高电平后，在延时时间段内，如果有人体在其感应范围活动，其输出将一直保持高电平，直到人离开后才延时将高

电平变为低电平（感应模块检测到人体的每一次活动后会自动顺延一个延时时间段，并且以最后一次活动的时间为延时时间的

起始点)。

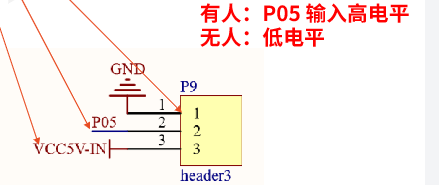

2.电路图

3.代码

传感器 → 输出模式（主动发信号）

单片机引脚 → 输入模式（被动读信号）

c 复制代码

#define HONGWAI P0_5   // 宏定义：人体红外 = P0.5

P0SEL &= ~0x20;        // 配置功能
P0DIR &= ~0x20;       // 配置方向

if(HONGWAI == 1)  有人
if(HONGWAI == 0)  无人

P0SEL &= ~0x20

→ 设置 P0.5 为通用 IO

P0DIR &= ~0x20

→ 设置 P0.5 为输入模式

人体红外是数字信号，直接用默认模式即可，不用PxINP。

人体红外传感器输出的数字信号，是「强驱动」的 ------ 高电平就是标准 3.3V，低电平就是标准 0V，不会出现 "似高非高、似低非低" 的情况。

七、KEY

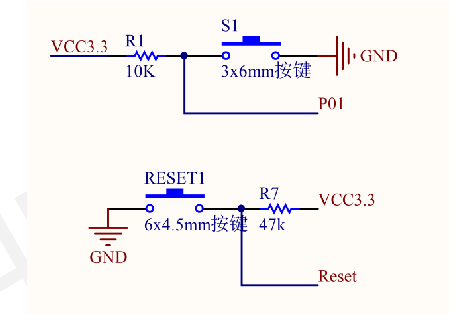

1.电路图

按键S1是一个输入设备

按下按键P01是低电平

放开时候P01是高电平

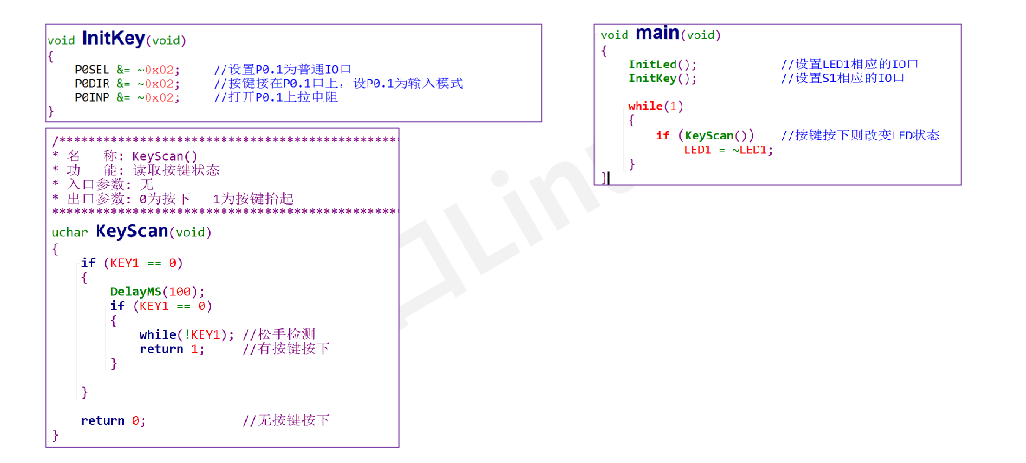

2.代码

使能S1按键，操作步骤如下

• 1. 配置P0SEL，设置P01为普通IO口

• 2. 配置P0DIR，设置P01口为输入

• 3. 配置P0INP，设置P01上拉

3.按键消抖

由于物理特性，按键按下瞬间会多次置为1/0，俗称抖动

• 所以我们第一次判断出P0_1为0时，需要给一个合理的延时

• 然后再次判断P0_1是否为0

• 如果仍然为0，表示按键按下

其他方案：

• 定时器

八、USART

• 通用同步异步收发器（Universal Synchronous Asynchronous Receiver and Transmitter）是

一个串行通信设备，可以灵活地与外部设备进行全双工数据交换。

• 有别于 USART 还有一个 UART（Universal Asynchronous Receiver and Transmitter），它是

在 USART 基础上裁剪掉了同步通信功能，只有异步通信。(区别：对外提供时钟输出)，我们平时用

的串口通信基本都是 UART。

• 通信双方只要采用相同的帧格式和波特率，就能在未共享时钟信号的情况下，仅用两根信号线（Rx

和Tx）就可以完成通信过程，因此也称为异步串行通信

• UART总线双向通信，可以实现全双工传输和接收

• 串行通信一般是以帧格式传输数据，即是一帧一帧的传输，每帧包含有起始信号、数据信息、停止信

息，可能还有校验信息。

1.基本知识

数据收发

有无clock
一次传多少数据位
是否支持同时收发
是否需要回复ack

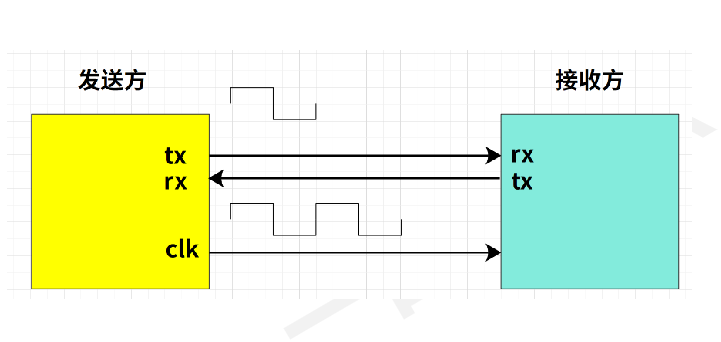

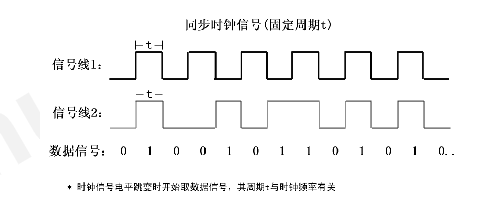

通信基础知识-同步、异步

同步通信

• 在发送数据信号的时候，会同时

送出一根同步时钟信号，用来同

步发送方和接收方的数据采样频

率。

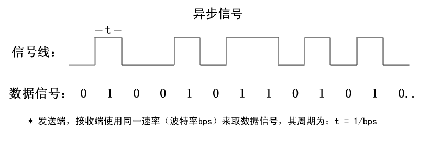

异步通信

• 数据发送方和数据接收方没有同

步时钟，只有数据信号线，只不

过发送端和接收端会按照协商好

的协议（固定频率）来进行数据

采样。

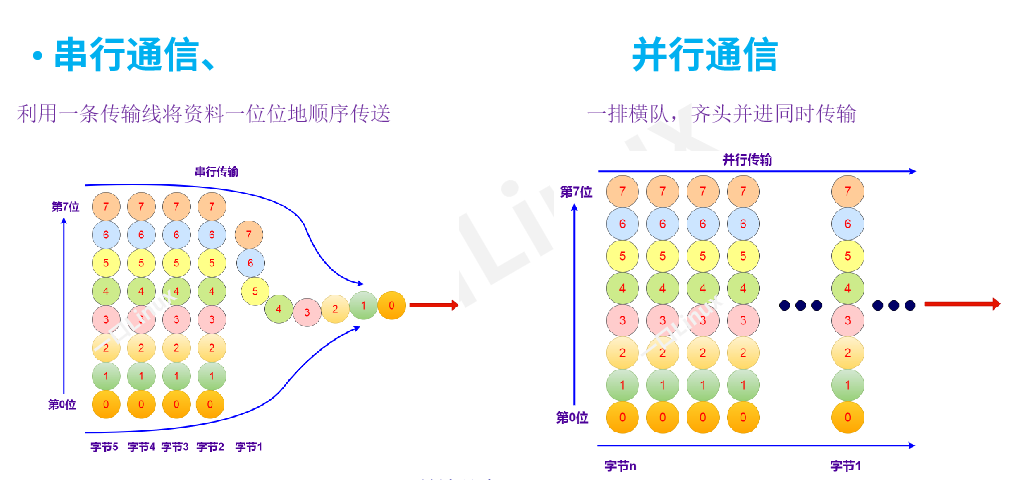

通信基础知识-串行、并行

最常见的片上通信协议

• 1. UART

• 2. IIC

• 3. SPI

• 4. PCI、PCIE

2.简单应用

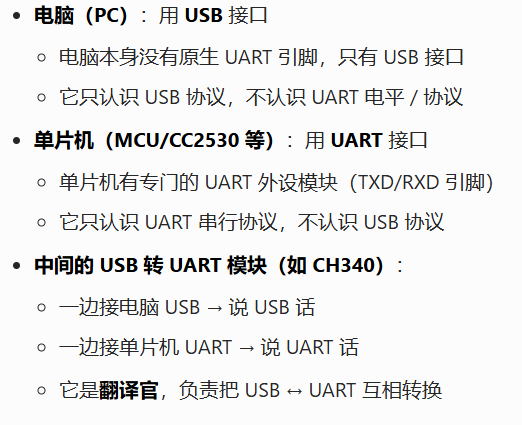

UART 是嵌入式最基础的串行通信协议，主要用来调试和连接外设；电脑要和单片机通信，必须用 USB 转 UART 芯片（如 CH340）做电平 / 协议转换，最终通过串口助手交互。

3.代码

UART初始化

c 复制代码

// 串口初始化函数 (UART0)
void InitUart(void)
{
    // 1. 串口引脚位置选择：选择位置1（P0.2=RX，P0.3=TX）
    PERCFG = 0x00;

    // 2. P0.2、P0.3 设置为外设功能（串口专用，不是普通IO）
    P0SEL = 0x0c;

    // 3. P0 优先级设置为 UART0 优先
    P2DIR &= ~0xC0;

    // 4. 设置为 UART 模式
    U0CSR |= 0x80;

    // 5. 波特率设置为 115200
    U0GCR |= 11;
    U0BAUD |= 216;

    // 6. 清空发送中断标志
    UTX0IF = 0;

    // 7. 使能串口接收
    U0CSR |= 0x40;

    // 8. 打开总中断 + 打开串口接收中断
    IEN0 |= 0x84;
}

选择串口引脚：P0.2（RX）、P0.3（TX）

将引脚设置为串口外设功能

设置波特率 115200

开启UART 模式

开启接收

开启总中断 + 接收中断

UART 发送

c 复制代码

void UartSendString(char *Data, int len)
{
    uint i;
    for(i=0; i<len; i++)
    {
        U0DBUF = *Data++;      // 写一个字节到发送缓冲区
        while(UTX0IF == 0);    // 等待：直到硬件把 UTX0IF 置1（表示开始发送/发送完成）
        UTX0IF = 0;            // 软件手动清零，准备下一次发送
    }
}

写数据到 U0DBUF → 硬件置 UTX0IF=1 → 等待发送完成 → 软件清 UTX0IF=0 → 继续发下一个字节。

UART 接收

c 复制代码

// 告诉编译器：这个函数是 UART0 接收中断的处理函数
#pragma vector = URX0_VECTOR
__interrupt void UART0_ISR(void)
{
    URX0IF = 0;       // 1. 先清中断标志！
    RxBuf = U0DBUF;   // 2. 再把收到的数据读走保存
}

硬件收到字节 → 置 URX0IF=1 → 触发中断 → 中断函数里先清标志、再读数据 → 完成一次接收。

示例代码

c 复制代码

while(1)
{
    if(UartState == UART0_RX)      // 接收状态
    {
        if(RxBuf != 0)
        {
            if(RxBuf != '#') && (count < 50))   // 以'#'结束，最多收50个字符
            {
                RxData[count++] = RxBuf;
            }
            else
            {
                if(count == 50)
                {
                    count = 0;           // 计数清零
                    memset(RxData, 0, SIZE); // 清空接收缓冲区
                }
                else
                {
                    UartState = UART0_TX;  // 进入发送状态
                }
                RxBuf = 0;
            }
        }
    }

    if(UartState == UART0_TX)      // 发送状态
    {
        U0CSR &= ~0x40;           // 禁止接收
        UartSendString(RxData, count); // 发送已记录的字符串
        U0CSR |= 0x40;           // 允许接收
        UartState = UART0_RX;    // 恢复到接收状态
        count = 0;               // 计数清零
        memset(RxData, 0, SIZE); // 清空接收缓冲区
    }
} // end while 1

九、ADC

1.基础知识

ADC（Analog-to-Digital Converter）的缩写，指模/

数转换器。

• 是指将连续变化的模拟信号转换为离散的数字信号的器

件。

• 真实世界的模拟信号例如温度、压力、声音或者图像等，

需要转换成更容易储存、处理和发射的数字形式。

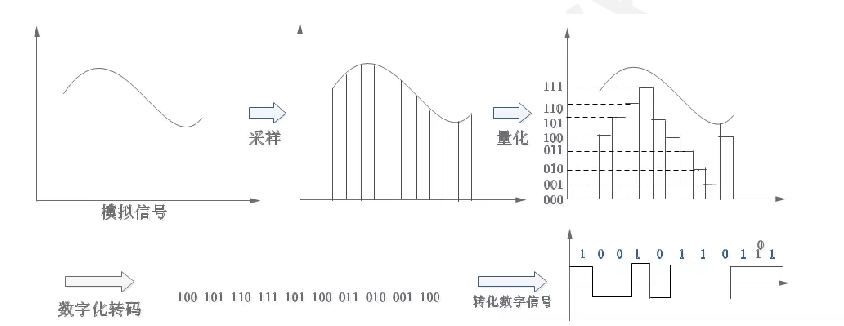

原理就是

1.数字化：

将时间上连续变化的模拟量转化为脉冲有无的数字量（ADC）

2.ADC：

数模转换器，将时间和幅值连续的模拟量转化为时间和幅值离散的数字量

3.过程：

采样、保持、量化、编码

几个技术指标

量程：

• ADC所能输入模拟信号的类型和电压范围（参考电压），信号类型

包括单极性和双极性

• 转换位数：

• 量化过程中的量化位数n，A/D转换后的输出结果用n位二进制数表

示

• 分辨率：

• ADC能够分辨的模拟信号最小变化量，分辨率 = 量程 / 2^n

• 转换时间：

• ADC完成一次完整的A/D转换所用时间，包括采样、保持、量化、

编码的全过程

2.代码

清EOC标志读取ADCH
设置参考电源电压、抽取率、ADC通道 ADCCON3
使能A/D转换 ADCCON1 PS:ADCCON1 管启动，ADCCON3 管设置！
等待转换完毕 while (!(ADCCON1 & 0x80));
读取数据 ADCL/ADCH
转换成模拟值 (float)value*3.3/2^n

c 复制代码

// ADC初始化函数
void InitialAD(void)
{
    P1DIR = 0x03;  // P1口控制LED
    led1 = 1;      // 关LED
    led2 = 1;      // 关LED

    ADCCON1 &= 0x0C;  // 清EOC标志（转换结束标志）
    ADCCON3 = 0xBF;   // 1011 1111：单次转换，参考电压为电源电压，对1/3 VDD进行A/D转换
                      // 14位分辨率
    ADCCON2 = 0x30;   // 停止A/D（配置参数）
    ADCCON1 |= 0x40;  // 启动A/D转换
}

// 主循环
while(1)
{
    if(ADCCON1 >= 0x80)  // 等待转换完成（EOC=1）
    {
        led1 = 0;  // 转换完毕指示（点亮LED）

        // 拼接ADC数据
        uint16 reading = ADCL;
        reading |= (uint16)ADCH << 8;
        reading >>= 2;  // 右移2位，对齐有效数据（14位结果）

        ADCCON1 |= 0x40;  // 开始下一次A/D转换

        // 转换为模拟电压值（参考电压3.3V，14位精度，含符号位，有效位13位）
        float num = (float)reading * 3.3 / 8192;  // 2^13 = 8192

        // 格式化字符串并通过串口发送给PC
        sprintf(strTemp, "vol:%.2fV", num);
        UartSendString(strTemp, 12);  // 发送字符串（包含空格等）

        DelayMS(1000);
        led1 = 1;  // 完成数据处理（熄灭LED）
        DelayMS(1000);
    }
}

十、光敏

1.基本知识

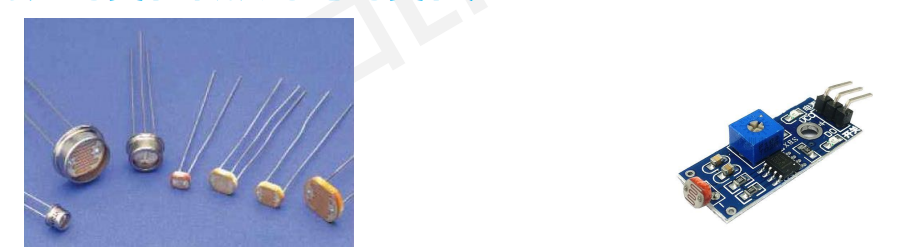

光敏电阻器是利用半导体的光电效应制成的一种电阻值

随入射光的强弱而改变的电阻器；入射光强，电阻减小，

入射光弱，电阻增大。

• 光敏电阻器一般用于光的测量、光的控制和光电转换

（将光的变化转换为电的变化）

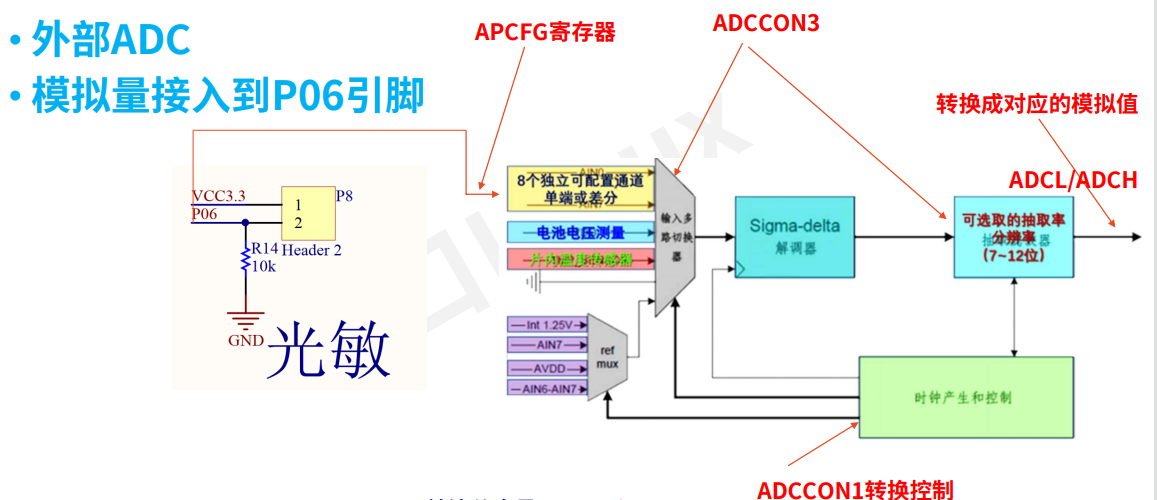

2、电路图

3.代码

ADC输入使用

当使用ADC时，端口0 对应的引脚必须配置为 ADC输
入。
8个 ADC输入引脚。
要配置一个端口0 引脚为一个ADC输入，APCFG寄存
器中相应的位必须设置为1(默认值选择端口0引脚为非ADC
输入)
APCFG 寄存器的设置将覆盖P0SEL的设置。

驱动分析

c 复制代码

// 读取光照强度传感器的ADC值函数
uint16 myApp_ReadLightLevel(void)
{
    uint16 reading = 0;  // 定义变量，保存最终ADC结果

    /* 1. 使能ADC对应通道（这里是AIN6通道） */
    ADCCFG |= 0x40;  // 将AIN6设为模拟输入，开启ADC通道功能

    /* 2. 配置ADC参数并启动单次转换 */
    ADCCON3 = 0xb6;  // 设置参考电压、分辨率、输入通道（光照传感器通道）

    /* 3. 启动A/D转换 */
    ADCCON1 |= 0x40;  // 写1启动ADC开始转换

    /* 4. 等待转换完成 */
    // ADCCON1的第7位(EOC)=1表示转换结束
    while (!(ADCCON1 & 0x80));

    /* 5. 转换完成，关闭ADC通道，释放IO */
    ADCCFG &= ~0x40;  // 关闭AIN6的模拟输入功能

    /* 6. 读取ADC转换结果（高低字节拼接） */
    reading = ADCL;                // 读取低8位
    reading |= (int16)(ADCH << 8); // 读取高8位并左移8位，拼接成16位数据

    /* 7. 数据对齐：14位ADC结果需要右移2位才是有效数据 */
    reading >>= 2;

    /* 返回最终采集到的光照ADC数值 */
    return (reading);
}

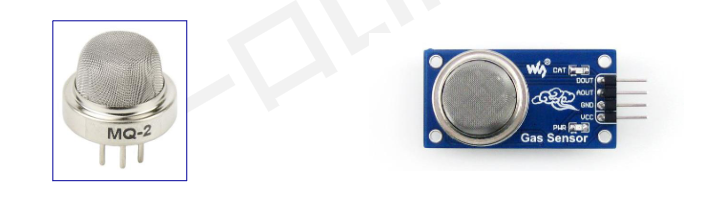

十一、MQ-2烟雾传感器

1.基本知识

敏式烟雾传感器的典型型号有MQ-2气体传感器。

• 该传感器常用于家庭和工厂的气体泄漏装置，适宜于液化气、丁烷、丙烷、甲烷、酒精、氢气、烟雾等的探测。

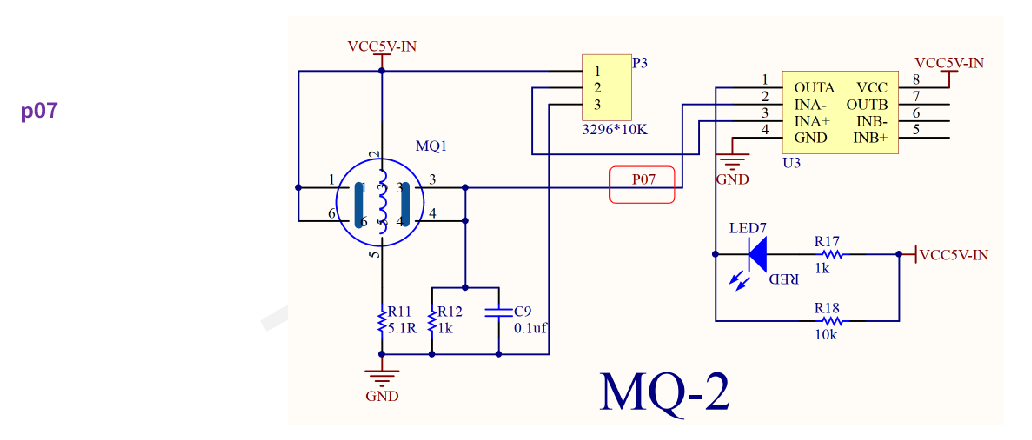

2.电路图

代码

ADC 已经在别的地方【全局初始化】过了，

这里只是【单次采集函数】，不是初始化！

c 复制代码

// 读取气体传感器ADC值的函数
uint16 myApp_ReadGasLevel(void)
{
    uint16 reading = 0;

    /* 1. 使能ADC通道（这里是AIN7通道） */
    ADCCFG |= 0x80;

    /* 2. 配置ADC参数并启动单次转换 */
    ADCCON3 = 0x87;

    /* 3. 等待转换完成 */
    while (!(ADCCON1 & 0x80));

    /* 4. 转换完成后，关闭ADC通道，释放IO */
    ADCCFG &= (0x80 ^ 0xFF);  // 等价于 ADCCFG &= ~0x80

    /* 5. 读取ADC转换结果（高低字节拼接） */
    reading = ADCL;
    reading |= (int16)(ADCH << 8);

    /* 6. 数据对齐：12位ADC结果需要右移8位得到有效数据 */
    reading >>= 8;

    /* 返回最终采集到的气体传感器ADC数值 */
    return (reading);
}

十二、温湿度传感器DHT11

1.基本知识

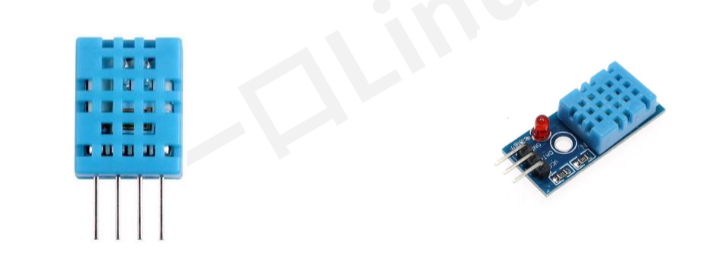

DHT11是一款有已校准数字信号输出的温湿度传感器。

• 其精度湿度±5%RH，温度±2℃，量程湿度5~95%RH，

温度-20~+60℃。

CC2530如何数据读取

DHT11之间的通讯和同步,采用单总线数据格式

一次通讯时间4ms左右

数据分小数部分和整数部分,当前小数部分用于以后扩
展,现读出为零

一次完整的数据传输为40bit,高位先出。
数据格式

数据格式:

• 8bit湿度整数数据+8bit湿度小数数据 +8bit温度整数数据

+8bit温度小数数据 +8bit校验和

校验和

• 8bit湿度整数数据+8bit湿度小数数据 +8bi温度整数数据

+8bit温度小数数据所得结果的末8位。

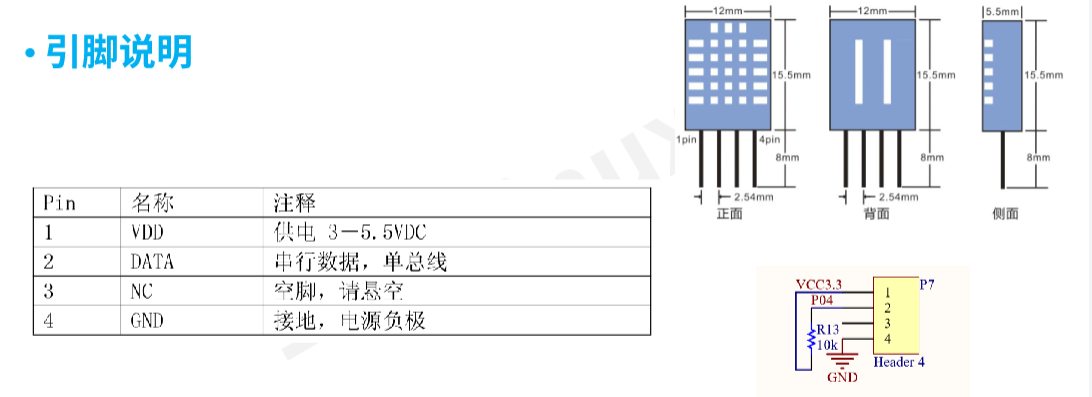

2.电路图

电路图

3.代码

1.DHT11 启动与数据接收函数

c 复制代码

// DHT11温湿传感器启动与数据读取函数
void DHT11(void)
{
    P0DIR |= 0x10;        // 配置P0.4为输出方向
    DATA_PIN = 0;         // 拉低总线，发送开始信号
    Delay_ms(19);         // 保持低电平≥18ms，触发DHT11
    DATA_PIN = 1;         // 释放总线，拉高等待应答
    P0DIR &= ~0x10;       // 重新配置P0.4为输入方向

    Delay_10us();          // 等待DHT11拉低应答
    Delay_10us();
    Delay_10us();
    Delay_10us();

    if(!DATA_PIN)         // 检测到DHT11低电平应答
    {
        while(!DATA_PIN); // 等待应答低电平结束
        while(DATA_PIN);  // 等待应答高电平结束，准备接收数据

        // 读取5字节数据：湿度高位、湿度低位、温度高位、温度低位、校验和
        COM();
        ucharRH_data_H_temp=ucharcomdata;
        COM();
        ucharRH_data_L_temp=ucharcomdata;
        COM();
        ucharT_data_H_temp=ucharcomdata;
        COM();
        ucharT_data_L_temp=ucharcomdata;
        COM();
        ucharcheckdata_temp=ucharcomdata;

        DATA_PIN = 1;     // 释放总线

        // 校验和验证
        uchartemp=(ucharT_data_H_temp+ucharT_data_L_temp+ucharRH_data_H_temp+ucharRH_data_L_temp);
        if(uchartemp==ucharcheckdata_temp)
        {
            // 校验通过，保存有效数据
            ucharRH_data_H=ucharRH_data_H_temp;
            ucharRH_data_L=ucharRH_data_L_temp;
            ucharT_data_H=ucharT_data_H_temp;
            ucharT_data_L=ucharT_data_L_temp;
            ucharcheckdata=ucharcheckdata_temp;
        }
    }
}

作用：实现与 DHT11 温湿度传感器的通信握手，并完成一帧数据的读取与校验。
通信握手：

拉低总线 ≥18ms，向 DHT11 发送 "开始采集" 信号。

释放总线并切换为输入模式，等待 DHT11 应答。

检测 DHT11 拉低应答信号，确认传感器准备好发送数据。
数据读取：

调用 COM() 函数，依次读取 5 字节数据：湿度高位、湿度低位、温度高位、温度低位、校验和。
数据校验 ：

计算前 4 字节数据之和，与第 5 字节校验和对比。

校验通过则保存有效温湿度数据，否则丢弃本次数据。

单字节数据接收函数

c 复制代码

// 从DHT11单总线读取1字节数据（8位）
void COM(void)
{
    uchar i;
    for(i=0;i<8;i++)      // 循环读取8位，组成1字节
    {
        while(!DATA_PIN); // 等待数据位的起始低电平结束
        Delay_10us();     // 延时30us左右，进入数据位中部
        Delay_10us();
        Delay_10us();

        uchartemp=0;
        if(DATA_PIN)      // 判断当前电平：高电平=1，低电平=0
            uchartemp=1;

        while(DATA_PIN);  // 等待当前数据位的高电平结束

        ucharcomdata<<=1; // 数据左移，为下一位腾出位置
        ucharcomdata|=uchartemp; // 将当前位写入字节
    }
}

时序解析：

等待总线低电平结束（每个数据位的起始信号）。

延时 30us 后，读取总线电平：

高电平 → 数据位 1

低电平 → 数据位 0

等待当前数据位的高电平结束，准备读取下一位。
数据拼接：

通过左移和按位或操作，将 8 个数据位拼接成 1 字节，存入 ucharcomdata。

十三、屏幕

1.像素

红色（R：255，G：0，B：0）：

0xFF0000

绿色（R：0，G：255，B：0）：

0x00FF00

蓝色（R：0，G：0，B：255）：

0x0000FF

嵌入式系统常常资源有限，使用三个字节表示一个像素

过于消耗内存

• 所以在小型嵌入式系统中，常常使用两个字节(16Bit)来

表示一个像素的颜色。

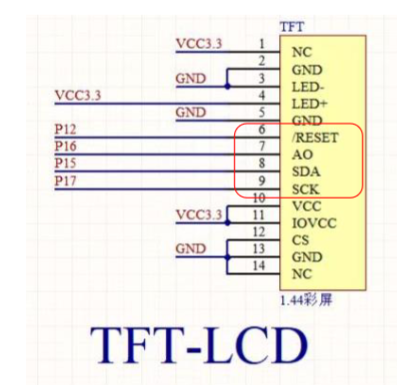

2.电路图

3.SPI

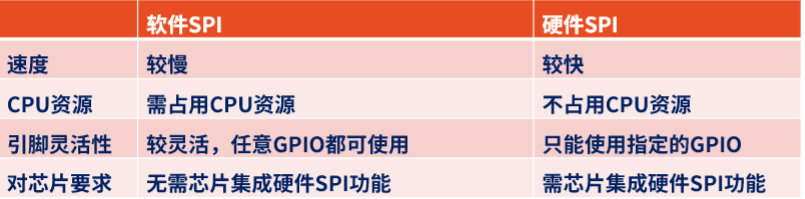

硬件SPI和软件SPI

本实验用的是软件SPI的方式来控制LCD。

好处是可以使用任意的单片机引脚连接LCD，

缺点是发送速度没有硬件SPI快，而且占用CPU资源。

硬件SPI就是使用单片机特定的SPI引脚来进行通信。

4.代码

需要移植的代码（基本上网上都有）

1.hal_lcd.c

Lcd屏幕驱动

2.hal_lcd.h

对应头文件

3.hal_types.h

变量类型定义

4.pic.c

自己制作的图片临时文件

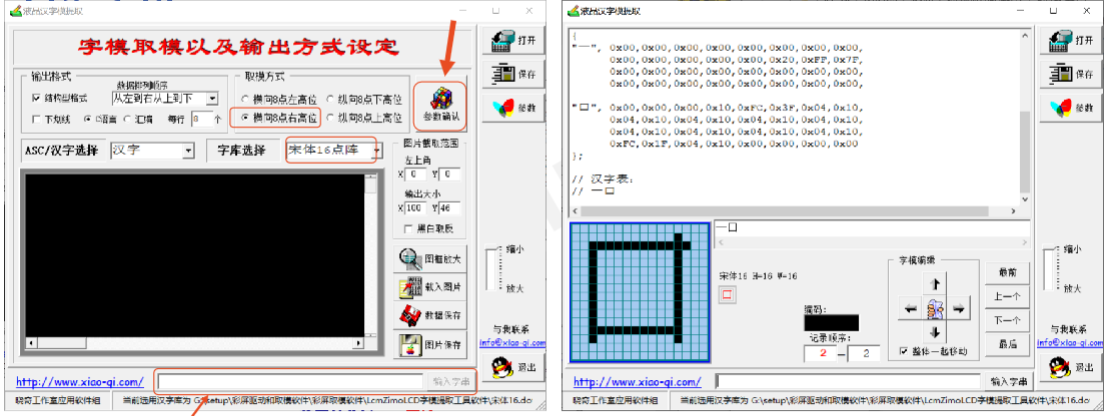

5.Chinese.h

汉字字模

驱动部分代码要稍微改下

c 复制代码

static void halLcd_ConfigIO(void)
{
    #define LCD_DC    P1_6  // A0  H/L 命令数据选通端，H：数据，L：命令
    #define LCD_SCL   P1_7  // SCLK 时钟 D0（SCLK）
    #define LCD_SDA   P1_5  // SDA   D1（MOSI） 数据
    #define LCD_REST  P1_2  // 复位端

    P1SEL &= ~0xc4;  // 让P1.2、P1.5、P1.6、P1.7为普通IO口
    P1DIR |=  0xc4;  // 把P1.2、P1.5、P1.6、P1.7设置为输出

    LCD_DC   = 1;
    LCD_SCL  = 1;
    LCD_SDA  = 1;
    LCD_REST = 1;
}

.pic.c

自己制作的图片临时文件，用相应软件制作

【Linux 物联网网关主控系统-感知层部分（一）】

Linux 物联网网关主控系统-感知层部分（一）

一、 什么是 CC2530

二、 硬件操作核心逻辑

三、LED

1.电路图

2.GPIO控制

四、蜂鸣器

1.分类

2.电路图

3.代码

五、继电器

1.原理和背景

2.电路图

3.代码

六、人体热红外

1.基本介绍

2.电路图

3.代码

七、KEY

1.电路图

2.代码

3.按键消抖

八、USART

1.基本知识

2.简单应用

3.代码

UART初始化

UART 发送

UART 接收

示例代码

九、ADC

1.基础知识

2.代码

十、光敏

1.基本知识

2、电路图

3.代码

十一、MQ-2烟雾传感器

1.基本知识

2.电路图

代码

十二、温湿度传感器DHT11

1.基本知识

2.电路图

3.代码

十三、屏幕

1.像素

2.电路图

3.SPI

4.代码

一、什么是 CC2530

二、硬件操作核心逻辑
