前言

本文是本人备赛物联网赛项的学习笔记，主要供本人学习、复习，不是经验分享或教学，若有错误，大佬轻喷。

一、前置准备

1. 硬件准备

STM32 开发板（本文以蓝桥杯 CT127C 物联网开发板为例，其他 STM32 开发板仅引脚和芯片型号有差异，流程通用）
0.91 寸 I2C 接口 OLED 显示屏（分辨率 128*32，本文配套驱动）
MicroUSB 数据线（用于电脑和开发板通信、下载程序）
电脑一台

2. 软件准备

STM32CubeMX（用于图形化配置工程，自动生成初始化代码）
Keil MDK5（用于编写代码、编译和下载程序）
串口助手（可选，后续拓展实验用）

3. 必看小白避坑提示

工程保存路径绝对不能有中文、空格、特殊符号，否则一定会编译报错！
OLED 屏 VCC 请接 3.3V，不要接 5V，大概率会烧屏！
所有代码复制时，不要漏了大括号、分号，C 语言对语法要求极严格。

二、硬件原理与接线详解

1. 基础认知

我们用的 0.91 寸 OLED 是I2C 通信接口，仅需 2 根信号线 + 2 根电源线就能驱动，相比 SPI 接口接线更少，对新手极度友好。

I2C 通信有两根核心线：SCL（串行时钟线）、SDA（串行数据线）
本实验中，STM32 和 OLED 的引脚是固定映射的，接线绝对不能接反！

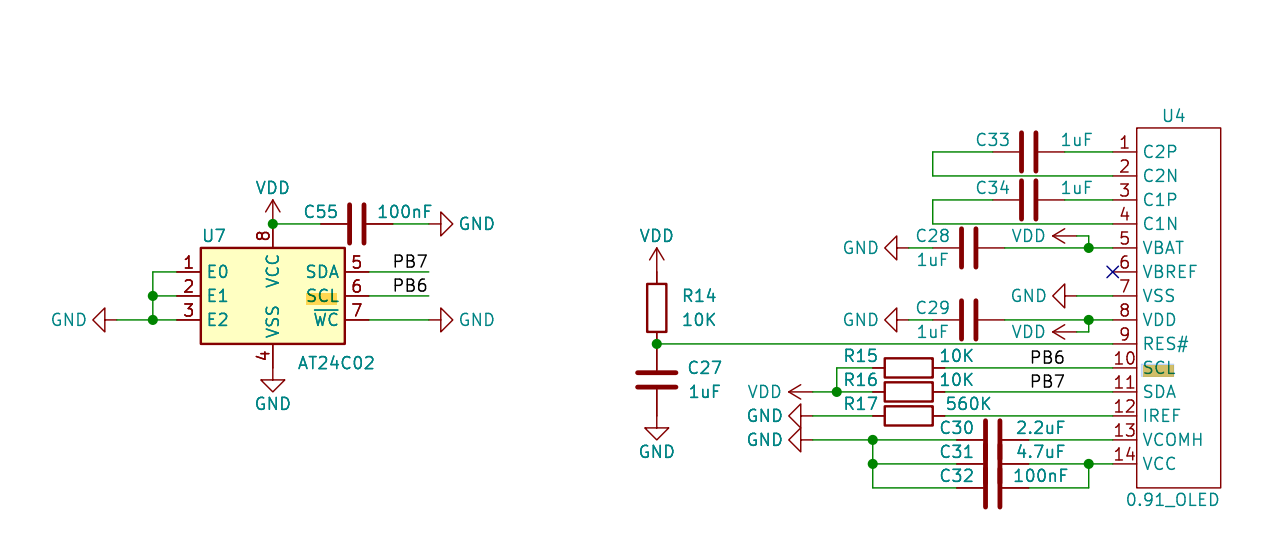

2. 引脚对应接线表

STM32 开发板引脚	OLED 屏引脚	引脚作用
3.3V/VDD	VCC	电源正极
GND	GND	电源地
PB6	SCL	I2C 时钟线
PB7	SDA	I2C 数据线

三、STM32CubeMX 图形化配置，点点鼠标就完成

这一步是新手最容易懵的环节，我拆成 6 个步骤，你跟着点就行，不用死记原理，先跑通实验再深究！

步骤 1：新建 CubeMX 工程，选择对应芯片

打开 STM32CubeMX 软件，点击首页的「ACCESS TO MCU SELECTOR」，进入芯片选择界面；
左上角搜索框输入你的开发板芯片型号（CT127C 开发板对应STM32WL55JCI7），在右侧结果中选中该芯片；
点击右上角「Start Project」，创建工程。

步骤 2：配置系统核心时钟

点击顶部「Clock Configuration」选项卡，进入时钟配置界面；
按以下参数配置（CT127C 开发板专用，其他开发板可根据芯片手册调整）：
- 振荡器配置：开启 LSE（外部低速时钟，给 RTC 用）、MSI 内部时钟，MSI 范围选择RANGE_11（48MHz）；
- 系统时钟源：SYSCLK 选择 MSI；
- 分频器：AHB、APB1、APB2 分频全部设为 1，最终系统时钟为 48MHz；
配置完成后，界面无红色报错即可。

步骤 3：配置 I2C 外设（OLED 驱动核心）

回到顶部「Pinout & Configuration」选项卡，左侧「Categories」→「Peripherals」，找到I2C1；
点击 I2C1，模式（Mode）选择「I2C」，此时你会发现开发板的 PB6、PB7 引脚自动被配置为 I2C1_SCL、I2C1_SDA，引脚变成绿色；
下方参数配置保持默认即可：
- 地址模式：7 位地址模式
- Timing 参数：0x10805D88
- 模拟滤波器、数字滤波器保持默认开启状态
无需手动修改 PB6、PB7 的引脚配置，CubeMX 会自动完成。

【配图 5：CubeMX 中 I2C1 配置界面截图，标注模式选择位置和自动映射的引脚】【配图 6：CubeMX 主界面引脚视图截图，标注 PB6、PB7 变成绿色后的高亮状态】

步骤 4：配套外设配置（RTC + 串口 + GPIO）

因为我们的实验要实现 RTC 时钟读取、按键计数，需要额外配置 3 个外设，同样点点鼠标就完成：

RTC 配置：左侧找到 RTC，勾选「Activate Clock Source」激活时钟源，「Activate Calendar」激活日历功能，其他参数保持默认；
USART2 配置：左侧找到 USART2，模式选择「Asynchronous」异步模式，波特率默认 115200，其他参数保持默认；
DMA 配置：在 USART2 配置界面，点击「DMA Settings」，添加 USART2_RX 的 DMA 接收，模式选择 Normal，其他默认；
GPIO 按键配置：确认 ASW1、ASW2 对应的 GPIO 引脚为输入模式，下拉 / 上拉根据开发板原理图配置（CT127C 开发板默认浮空输入即可）。

步骤 5：工程生成设置

点击顶部「Project Manager」选项卡，进入工程设置界面；
「Project」栏目：
- Project Name：给工程起个名字，比如「OLED_Demo」（不能有中文）
- Project Location：选择工程保存路径（不能有中文、空格）
- Toolchain/IDE：选择「MDK-ARM」，版本选 V5
「Code Generator」栏目：
- 核心勾选：Generate peripheral initialization as a pair of .c/.h files per peripheral（每个外设生成独立的.c/.h 文件，方便管理）
- 其他保持默认即可。

步骤 6：生成工程

点击右上角的「GENERATE CODE」按钮，等待工程生成。生成完成后，会弹出提示框，点击「Open Project」，就能自动打开 Keil MDK 工程了。

四、Keil MDK 代码编写与移植，复制粘贴也能成功

工程打开后，我们需要添加 OLED 驱动文件，封装自己的功能函数，全程我会给出完整代码，你直接复制替换就行。

步骤 1：添加驱动文件到工程目录

首先我们需要 4 个核心驱动文件：font.h（字库文件）、oled.h（OLED 驱动头文件）、oled.c（OLED 驱动核心实现）、app.h和app.c（我们自己封装的功能函数）。

打开你的工程文件夹，进入Core/Src文件夹，把oled.c、app.c文件放进去；
进入Core/Inc文件夹，把font.h、oled.h、app.h文件放进去；

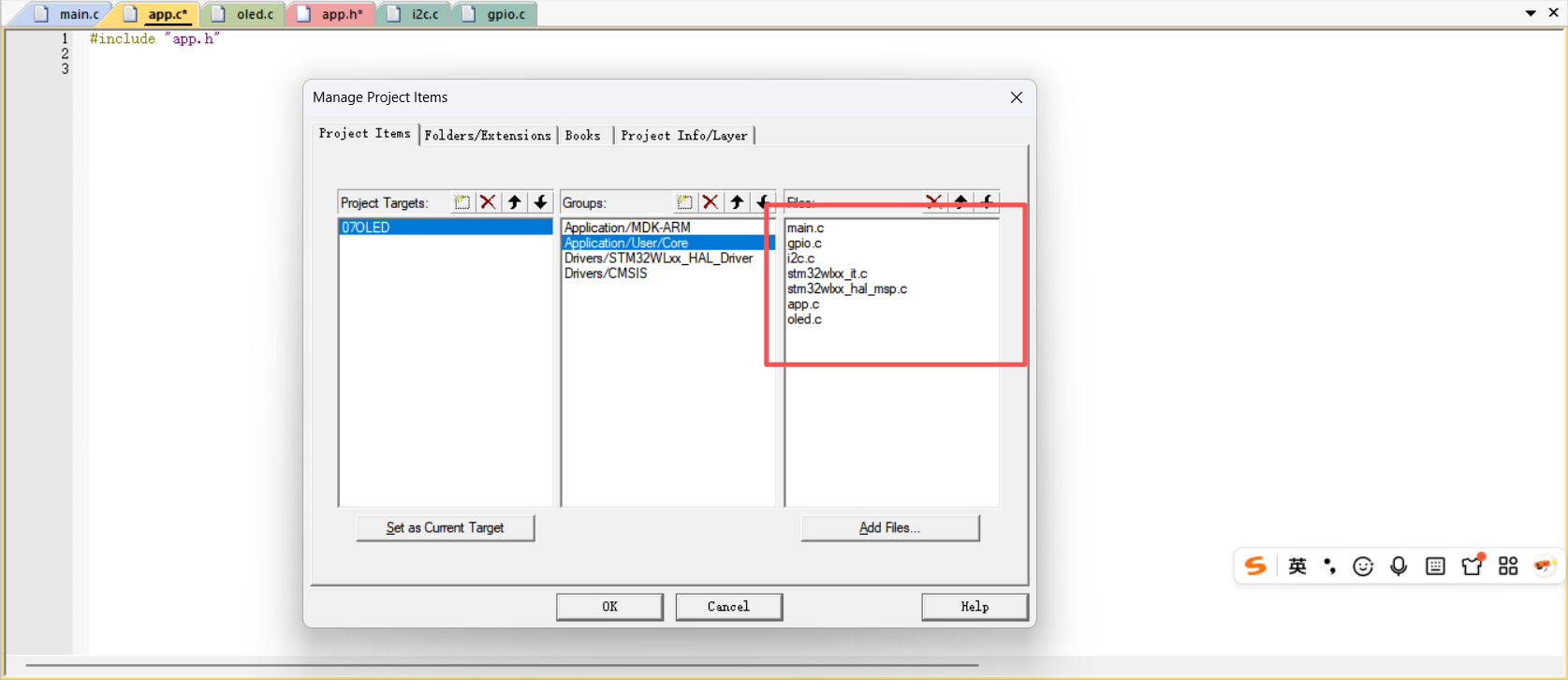

回到 Keil 工程，左侧 Project 窗口，双击Core/Src，点击「Add Files」，把刚才放进去的oled.c、app.c添加到工程中，点击 Add 确认。

步骤 2：逐个文件编写完整代码

下面我给出每个文件的完整代码，带详细注释，你直接打开对应文件，全选复制替换即可。

1. font.h

这个文件是 OLED 显示字符的点阵字库，包含 68 和 816 两种字号的 ASCII 字符，赛方会提供直接导入inc文件夹即可

2. oled.h

赛方会提供直接导入inc文件夹即可

3. oled.c

赛方会提供直接导入inc文件夹即可

4. app.h（功能函数头文件，替换原 zsdz.h，直接复制）

cpp 复制代码

#ifndef __APP_H
#define __APP_H

#include "string.h"
#include "stdio.h"
#include "gpio.h"
#include "oled.h"

// 通用状态宏定义
#define APP_ON			1
#define APP_OFF			2
#define APP_TO			3

// OLED显示行号定义（0.91寸128*32屏，共4行，16号字体占2行）
#define APP_OLED_LINE1			0
#define APP_OLED_LINE2			2

// RTC时间结构体
typedef struct
{
unsigned char Year;
unsigned char Month;
unsigned char WeekDay;
unsigned char Date;
unsigned char Hours;
unsigned char Minutes;
unsigned char Seconds;
}RTC_APP;

// 全局变量声明
extern RTC_APP	rtc_value;

// 功能函数声明
void app_write_AL(unsigned short int ALx,unsigned char state);
unsigned char app_read_AL(unsigned short int ALx);
unsigned char app_read_ASW(GPIO_TypeDef *ASWx);
void app_tx_UART(const unsigned char *Data);
void app_UART_IDLE_rx(void);
void app_UART_rx_loop(void);
void app_UART_rx_deal(void);
void app_read_RTC(void);
void OLED_Write(unsigned char Type, unsigned char Data);
void app_write_OLED(unsigned char Lin, unsigned char *Data);
void app_init(void);

#endif

5. app.c（功能函数实现，替换原 zsdz.c，直接复制）

cpp 复制代码

#include "app.h"

// 串口DMA接收缓存区配置
#define g_u8uart_rx_buffer_len  100   // 最大接收长度
RTC_APP	rtc_value; // RTC时间全局变量
unsigned char g_u8uart_rx_len;  // 一帧数据接收长度
unsigned char g_u8uart_rx_end_flag; // 接收完成标志位
unsigned char g_u8uart_rx_buffer[g_u8uart_rx_buffer_len];  // 接收缓存数组

//函数名：app_write_AL
//作用：操作LED的状态
//形参：ALx：LED引脚；state：LED状态
//返回值：无
void app_write_AL(unsigned short int ALx,unsigned char state)
{
switch (state)
{
case APP_ON:
HAL_GPIO_WritePin(GPIOB, ALx, GPIO_PIN_RESET);
break;
case APP_OFF:
HAL_GPIO_WritePin(GPIOB, ALx, GPIO_PIN_SET);
break;
case APP_TO:
HAL_GPIO_TogglePin(GPIOB, ALx);
break;
default:
break;
}
}

//函数名：app_read_AL
//作用：读取LED的状态
//形参：ALx：LED引脚
//返回值：LED的状态
unsigned char app_read_AL(unsigned short int ALx)
{
unsigned char state=HAL_GPIO_ReadPin(GPIOB, ALx);
if(state == GPIO_PIN_SET)
return APP_OFF;
else
return APP_ON;
}

//函数名：app_read_ASW
//作用：读取按键的状态（带消抖）
//形参：ASWx：按键引脚
//返回值：按键的状态
unsigned char app_read_ASW(GPIO_TypeDef *ASWx)
{
unsigned char state = APP_OFF;
if(HAL_GPIO_ReadPin(ASWx,GPIO_PIN_8) == GPIO_PIN_RESET)
{
HAL_Delay(20); // 消抖延时
if(HAL_GPIO_ReadPin(ASWx,GPIO_PIN_8) == GPIO_PIN_RESET)
{
state = APP_ON;
while(HAL_GPIO_ReadPin(ASWx,GPIO_PIN_8) == GPIO_PIN_RESET); // 等待按键松开
}
}
return state;
}

//函数名：app_tx_UART
//作用：串口发送数据
//形参：Data：要发送的数据
//返回值：无
void app_tx_UART(const unsigned char *Data)
{
extern UART_HandleTypeDef huart2;
HAL_UART_Transmit(&huart2,Data,strlen((const char *)Data),strlen((const char *)Data));
}

//函数名：fputc
//作用：printf重定向，用于串口调试
int fputc(int ch,FILE *f)
{
extern UART_HandleTypeDef huart2;
HAL_UART_Transmit(&huart2,(unsigned char*)&ch,1,1);
return 0;
}

//函数名：app_UART_IDLE_rx
//作用：利用IDLE中断判断串口数据是否接收完成
//形参：无
//返回值：无
void app_UART_IDLE_rx(void)
{
extern UART_HandleTypeDef huart2;
extern DMA_HandleTypeDef hdma_usart2_rx;
if(__HAL_UART_GET_FLAG(&huart2,UART_FLAG_IDLE)==SET)//idle标志位被置位
{
__HAL_UART_CLEAR_IDLEFLAG(&huart2);//清除idle标志位
HAL_UART_DMAStop(&huart2); //停止DMA传输
g_u8uart_rx_len=g_u8uart_rx_buffer_len -__HAL_DMA_GET_COUNTER(&hdma_usart2_rx);//计算接收数据长度
g_u8uart_rx_end_flag=1;//置位接收完成标志
}
}

//函数名：app_UART_rx_loop
//作用：串口接收循环处理
//形参：无
//返回值：无
void app_UART_rx_loop(void)
{
extern UART_HandleTypeDef huart2;
if(g_u8uart_rx_end_flag)//如果串口接收完成
{
// 串口数据处理函数
app_UART_rx_deal();
// 清除标志位，重新开启DMA接收
g_u8uart_rx_len=0;
g_u8uart_rx_end_flag=0;
HAL_UART_Receive_DMA(&huart2,g_u8uart_rx_buffer,g_u8uart_rx_buffer_len);
}
}

//函数名：app_UART_rx_deal
//作用：串口数据回环处理（收到什么发回什么）
//形参：无
//返回值：无
void app_UART_rx_deal(void)
{
extern UART_HandleTypeDef huart2;
HAL_UART_Transmit(&huart2,g_u8uart_rx_buffer,g_u8uart_rx_len,g_u8uart_rx_len);
}

//函数名：app_read_RTC
//作用：读取RTC实时时间
//形参：无
//返回值：无
void app_read_RTC(void)
{
extern RTC_HandleTypeDef hrtc;
RTC_DateTypeDef data_value;
RTC_TimeTypeDef time_value;
// 必须先读时间，再读日期，否则会出错
HAL_RTC_GetTime(&hrtc,&time_value,RTC_FORMAT_BIN);
HAL_RTC_GetDate(&hrtc,&data_value,RTC_FORMAT_BIN);
// 赋值到全局结构体
rtc_value.Year = data_value.Year;
rtc_value.Month = data_value.Month;
rtc_value.WeekDay = data_value.WeekDay;
rtc_value.Date = data_value.Date;
rtc_value.Hours = time_value.Hours;
rtc_value.Minutes = time_value.Minutes;
rtc_value.Seconds = time_value.Seconds;
}

//函数名：OLED_Write
//作用：OLED底层I2C写函数（核心）
//形参：Type：命令/数据类型；Data：要写入的内容
//返回值：无
void OLED_Write(unsigned char Type, unsigned char Data)
{
extern I2C_HandleTypeDef hi2c1;
unsigned char pData[2];
pData[0] = Type;
pData[1] = Data;
// I2C主机发送函数：I2C句柄、OLED设备地址、数据、长度、超时时间
HAL_I2C_Master_Transmit(&hi2c1, 0x78, pData, 2, 10);
}

//函数名：app_write_OLED
//作用：OLED字符串显示封装函数，简化调用
//形参：Lin：显示行号；Data：要显示的字符串
//返回值：无
void app_write_OLED(unsigned char Lin, unsigned char *Data)
{
OLED_ShowString(0,Lin,Data,16); // 固定使用16号字体，x坐标0
}

//函数名：app_init
//作用：外设初始化总函数，main函数中调用
//形参：无
//返回值：无
void app_init(void)
{
extern UART_HandleTypeDef huart2;
__HAL_UART_ENABLE_IT(&huart2, UART_IT_IDLE); // 使能串口IDLE中断
HAL_UART_Receive_DMA(&huart2,g_u8uart_rx_buffer,g_u8uart_rx_buffer_len);  // 开启串口DMA接收
OLED_Init(); // OLED初始化
}

6. main.c（主函数，替换原有内容，直接复制）

cpp 复制代码

/* USER CODE BEGIN Header */
/**
  ******************************************************************************
  * @file           : main.c
  * @brief          : Main program body
  ******************************************************************************
  * @attention
  *
  * Copyright (c) 2024 STMicroelectronics.
  * All rights reserved.
  *
  * This software is licensed under terms that can be found in the LICENSE file
  * in the root directory of this software component.
  * If no LICENSE file comes with this software, it is provided AS-IS.
  *
  ******************************************************************************
  */
/* USER CODE END Header */
/* Includes ------------------------------------------------------------------*/
#include "main.h"
#include "dma.h"
#include "i2c.h"
#include "rtc.h"
#include "usart.h"
#include "gpio.h"

/* Private includes ----------------------------------------------------------*/
/* USER CODE BEGIN Includes */
#include "app.h"
#include "oled.h"
/* USER CODE END Includes */

/* Private typedef -----------------------------------------------------------*/
/* USER CODE BEGIN PTD */
/* USER CODE END PTD */

/* Private define ------------------------------------------------------------*/
/* USER CODE BEGIN PD */
/* USER CODE END PD */

/* Private macro -------------------------------------------------------------*/
/* USER CODE BEGIN PM */
/* USER CODE END PM */

/* Private variables ---------------------------------------------------------*/
/* USER CODE BEGIN PV */
/* USER CODE END PV */

/* Private function prototypes -----------------------------------------------*/
void SystemClock_Config(void);
/* USER CODE BEGIN PFP */
/* USER CODE END PFP */

/* Private user code ---------------------------------------------------------*/
/* USER CODE BEGIN 0 */
/* USER CODE END 0 */

/**
  * @brief  The application entry point.
  * @retval int
  */
int main(void)
{
  /* USER CODE BEGIN 1 */
  /* USER CODE END 1 */
  /* MCU Configuration--------------------------------------------------------*/
  /* Reset of all peripherals, Initializes the Flash interface and the Systick. */
  HAL_Init();

  /* USER CODE BEGIN Init */
  /* USER CODE END Init */

  /* Configure the system clock */
  SystemClock_Config();

  /* USER CODE BEGIN SysInit */
  /* USER CODE END SysInit */

  /* Initialize all configured peripherals */
  MX_GPIO_Init();
  MX_DMA_Init();
  MX_USART2_UART_Init();
  MX_RTC_Init();
  MX_I2C1_Init();
  /* USER CODE BEGIN 2 */
	// 我们的功能初始化，必须放在外设初始化之后
	app_init();

	unsigned char oled_buffer[16]; // OLED显示缓存数组
	unsigned char key_count = 0;   // 按键计数变量

  /* USER CODE END 2 */

  /* Infinite loop */
  /* USER CODE BEGIN WHILE */
  while (1)
  {
		// 1. 读取RTC实时时间
		app_read_RTC();
		// 格式化时间字符串，显示在OLED第一行
		sprintf((char *)oled_buffer,"RTC:%d:%d:%d",rtc_value.Hours,rtc_value.Minutes,rtc_value.Seconds);
		app_write_OLED(APP_OLED_LINE1,oled_buffer);

		// 2. 读取按键状态，按下一次计数+1
		if(app_read_ASW(ASW1_GPIO_Port) == APP_ON)	key_count++;
		if(app_read_ASW(ASW2_GPIO_Port) == APP_ON)	key_count++;

		// 格式化按键计数字符串，显示在OLED第二行
		sprintf((char *)oled_buffer,"KEY:%d",key_count);
		app_write_OLED(APP_OLED_LINE2,oled_buffer);

    /* USER CODE END WHILE */
    /* USER CODE BEGIN 3 */
  }
  /* USER CODE END 3 */
}

/**
  * @brief System Clock Configuration
  * @retval None
  */
void SystemClock_Config(void)
{
  RCC_OscInitTypeDef RCC_OscInitStruct = {0};
  RCC_ClkInitTypeDef RCC_ClkInitStruct = {0};

  /** Configure LSE Drive Capability
  */
  HAL_PWR_EnableBkUpAccess();
  __HAL_RCC_LSEDRIVE_CONFIG(RCC_LSEDRIVE_LOW);
  /** Configure the main internal regulator output voltage
  */
  __HAL_PWR_VOLTAGESCALING_CONFIG(PWR_REGULATOR_VOLTAGE_SCALE1);
  /** Initializes the CPU, AHB and APB buses clocks
  */
  RCC_OscInitStruct.OscillatorType = RCC_OSCILLATORTYPE_LSI|RCC_OSCILLATORTYPE_LSE
                              |RCC_OSCILLATORTYPE_MSI;
  RCC_OscInitStruct.LSEState = RCC_LSE_ON;
  RCC_OscInitStruct.MSIState = RCC_MSI_ON;
  RCC_OscInitStruct.MSICalibrationValue = RCC_MSICALIBRATION_DEFAULT;
  RCC_OscInitStruct.MSIClockRange = RCC_MSIRANGE_11;
  RCC_OscInitStruct.LSIDiv = RCC_LSI_DIV1;
  RCC_OscInitStruct.LSIState = RCC_LSI_ON;
  RCC_OscInitStruct.PLL.PLLState = RCC_PLL_NONE;
  if (HAL_RCC_OscConfig(&RCC_OscInitStruct) != HAL_OK)
  {
    Error_Handler();
  }
  /** Configure the SYSCLKSource, HCLK, PCLK1 and PCLK2 clocks dividers
  */
  RCC_ClkInitStruct.ClockType = RCC_CLOCKTYPE_HCLK3|RCC_CLOCKTYPE_HCLK
                              |RCC_CLOCKTYPE_SYSCLK|RCC_CLOCKTYPE_PCLK1
                              |RCC_CLOCKTYPE_PCLK2;
  RCC_ClkInitStruct.SYSCLKSource = RCC_SYSCLKSOURCE_MSI;
  RCC_ClkInitStruct.AHBCLKDivider = RCC_SYSCLK_DIV1;
  RCC_ClkInitStruct.APB1CLKDivider = RCC_HCLK_DIV1;
  RCC_ClkInitStruct.APB2CLKDivider = RCC_HCLK_DIV1;
  RCC_ClkInitStruct.AHBCLK3Divider = RCC_SYSCLK_DIV1;
  if (HAL_RCC_ClockConfig(&RCC_ClkInitStruct, FLASH_LATENCY_2) != HAL_OK)
  {
    Error_Handler();
  }
}

/* USER CODE BEGIN 4 */
/* USER CODE END 4 */

/**
  * @brief  This function is executed in case of error occurrence.
  * @retval None
  */
void Error_Handler(void)
{
  /* USER CODE BEGIN Error_Handler_Debug */
  /* User can add his own implementation to report the HAL error return state */
  __disable_irq();
  while (1)
  {
  }
  /* USER CODE END Error_Handler_Debug */
}

#ifdef  USE_FULL_ASSERT
/**
  * @brief  Reports the name of the source file and the source line number
  *         where the assert_param error has occurred.
  * @param  file: pointer to the source file name
  * @param  line: assert_param error line source number
  * @retval None
  */
void assert_failed(uint8_t *file, uint32_t line)
{
  /* USER CODE BEGIN 6 */
  /* User can add his own implementation to report the file name and line number,
     ex: printf("Wrong parameters value: file %s on line %d\r\n", file, line) */
  /* USER CODE END 6 */
}
#endif /* USE_FULL_ASSERT */

步骤 3：开启 MicroLIB 库（必做！否则 sprintf 会报错）

这是新手 90% 会踩的坑！使用 sprintf 格式化字符串，必须开启 MicroLIB 库：

点击 Keil 上方的魔术棒按钮（Options for Target）；
进入「Target」选项卡，勾选下方的「Use MicroLIB」；
点击 OK 确认。

五、工程编译与程序下载

1. 工程编译

点击 Keil 上方的「Build」按钮（图标是两个向下的箭头），或者直接按键盘 F7；
等待编译完成，看下方 Build Output 窗口，如果显示0 Error(s), 0 Warning(s)，就说明编译完美成功！

2. 程序下载到开发板

用 MicroUSB 线连接开发板和电脑，确保开发板上电，驱动正常安装；
点击 Keil 上方的「Download」按钮（图标是 Flash），或者直接按键盘 F8；
等待下载完成，下方提示「Program Done」，就说明程序已经成功下载到开发板里了！

【配图 13：Keil 下载按钮位置截图，标注下载按钮】【配图 14：下载成功后的提示窗口截图】

六、实验现象与效果展示

程序下载完成后，你会看到：

OLED 屏第一行实时显示 RTC 时间，格式为RTC:时:分:秒，秒数每秒自动跳动更新；
第二行显示按键按下的次数KEY:数字，每按一次开发板上的 ASW1 或 ASW2 按键，数字就会加 1。

【配图 15：OLED 屏实验现象实拍图，标注第一行的实时时间和第二行的按键计数】

自定义显示内容小技巧

想让 OLED 显示你想要的内容？超简单！

修改sprintf里的双引号内容，就能改显示的文字；
修改app_write_OLED的第一个参数，就能改显示的行号（可选 0、2，对应第一行、第二行）；
比如想显示你的昵称，就加一行：sprintf((char *)oled_buffer,"Hello 小白!"); app_write_OLED(0,oled_buffer);
