一、NVIC简介

NVIC：Nested Vectored Interrupt Controller嵌套向量中断控制器，整个芯片的中断管理员。

NVIC 是 Cortex‑M3 内置的中断硬件管理器。

NVIC 做什么？

哪个中断可以触发。

中断优先级谁高谁低。

高优先级中断能不能打断低优先级（嵌套）。

中断发生时，CPU 跳去执行哪个函数。

所有中断（串口、定时器、EXTI、DMA...）都必须经过 NVIC 配置才能用。

二、NVIC模块详解

1、NVIC 寄存器

NVIC 寄存器定义在 core_cm3.h 文件中，CM3 内核支持 256 个中断，其中包含了 16 个内核中断和 240 个外部中断，并且具有 256 级的可编程中断设置。

STM32F103xE芯片有 70 个中断，包括 10 个内核中断和 60 个可屏蔽中断，具有 16 级可编程的中断优先级，我们常用的就是这 60 个可屏蔽中断。

c 复制代码

		typedef struct {
		    __IO uint32_t ISER[8];       // 中断使能寄存器
		    uint32_t RESERVED0[24];
		    __IO uint32_t ICER[8];       // 中断清除寄存器
		    uint32_t RSERVED1[24];
		    __IO uint32_t ISPR[8];       // 中断使能悬起寄存器
		    uint32_t RESERVED2[24];
		    __IO uint32_t ICPR[8];       // 中断清除悬起寄存器
		    uint32_t RESERVED3[24];
		    __IO uint32_t IABR[8];       // 中断有效位寄存器
		    uint32_t RESERVED4[56];
		    __IO uint8_t  IP[240];       // 中断优先级寄存器(8Bit wide)
		    uint32_t RESERVED5[644];
		    __O  uint32_t STIR;          // 软件触发中断寄存器
		}  NVIC_Type;

一般使用ISER、ICER和IP 三个寄存器，IESR用来使能中断，ICER用来失能中断，IP用来设置中断优先级。

ISER[8] ：全称是：Interrupt Set-Enable Registers，这是一个中断使能寄存器组。

CM3 内核支持 256 个中断，这里用 8 个 32 位寄存器来控制，每个位控制一个中断。

但是 STM32F103 的可屏蔽中断只有 60 个，所以对我们来说，有用的就是两个（ISER[0]和 ISER[1]），总共可以表示 64 个中断。

ICER[8] ：全称是：Interrupt Clear-Enable Registers，是一个中断除能寄存器组。

ISPR[8] ：全称是：Interrupt Set-Pending Registers，是一个中断挂起控制寄存器组。

ICPR[8] ：全称是：Interrupt Clear-Pending Registers，是一个中断解挂控制寄存器组。

IABR[8] ：全称是：Interrupt Active Bit Registers，是一个中断激活标志位寄存器组。

IP[240] ：全称是：Interrupt Priority Registers，是一个中断优先级控制的寄存器组。

IP 寄存器组由 240 个 8bit 的寄存器组成，每个可屏蔽中断占用 8bit，这样总共可以表示 240 个可屏蔽中断。

而 STM32 只用到了其中的前 60 个。IP[59]~IP[0]分别对应中断 59~0。

2、优先级的定义

1.优先级寄存器NVIC_IPRx

用于表达优先级的4bit，又被分组成抢占优先级和子优先级。

如果有多个中断同时响应，抢占优先级高的就会抢占抢占优先级低的优先得到执行，

如果抢占优先级相同，就比较子优先级。

如果抢占优先级和子优先级都相同的话，就比较他们的硬件中断编号，编号越小，优先级越高。

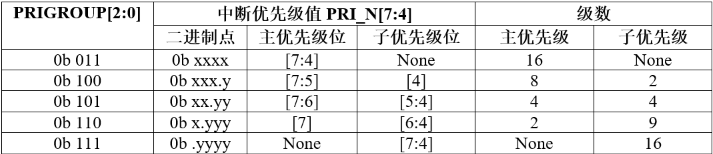

2.优先级分组

设置优先级分组可调用库函数NVIC_PriorityGroupConfig()实现，有关NVIC中断相关的库函数都在库文件misc.c和misc.h中。

中断优先级分组库函数NVIC_PriorityGroupConfig()

c 复制代码

			/**
			* 配置中断优先级分组：抢占优先级和子优先级
			* 形参如下：
			* @arg NVIC_PriorityGroup_0: 0bit for抢占优先级
			*                            4 bits for 子优先级
			* @arg NVIC_PriorityGroup_1: 1 bit for抢占优先级
			*                            3 bits for 子优先级
			* @arg NVIC_PriorityGroup_2: 2 bit for抢占优先级
			*                            2 bits for 子优先级
			* @arg NVIC_PriorityGroup_3: 3 bit for抢占优先级
			*                            1 bits for 子优先级
			* @arg NVIC_PriorityGroup_4: 4 bit for抢占优先级
			*                            0 bits for 子优先级
			* @注意 如果优先级分组为0，则抢占优先级就不存在，优先级就全部由子优先级控制
			*/
			void NVIC_PriorityGroupConfig(uint32_t NVIC_PriorityGroup)
			{
			    // 设置优先级分组
			    SCB->AIRCR = AIRCR_VECTKEY_MASK | NVIC_PriorityGroup;
			}

3、NVIC 工作完整流程

外部 / 外设产生中断信号。

中断挂起标志置 1。

NVIC 读取该中断优先级。

NVIC 比较：

若比当前运行中断抢占优先级更高 → 打断！

若相同 → 排队，按子优先级决定顺序。

CPU 自动保存现场（入栈）。

跳转到对应的中断服务函数（ISR）。

执行完后恢复现场，回到原来程序。

4、F103中断向量表

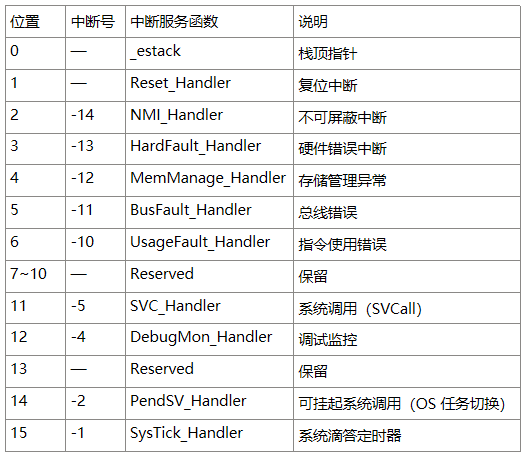

1.内核异常向量（固定，所有 CM3 通用）

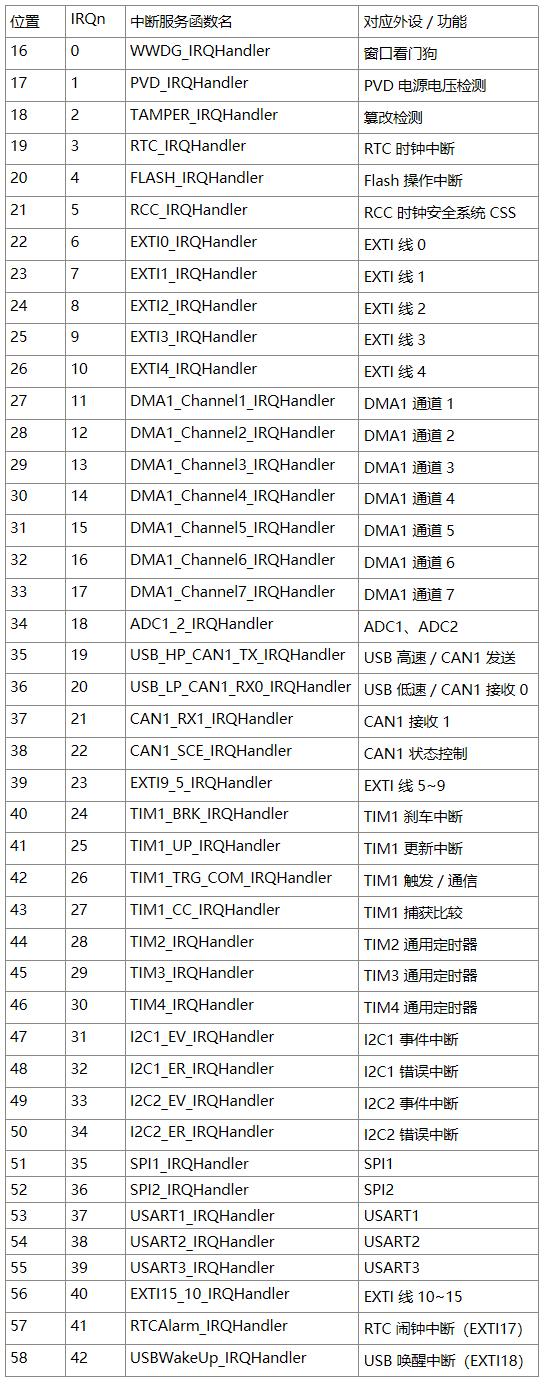

2.外部中断向量（STM32F103 专用）

三、CudeMx配置NVIC

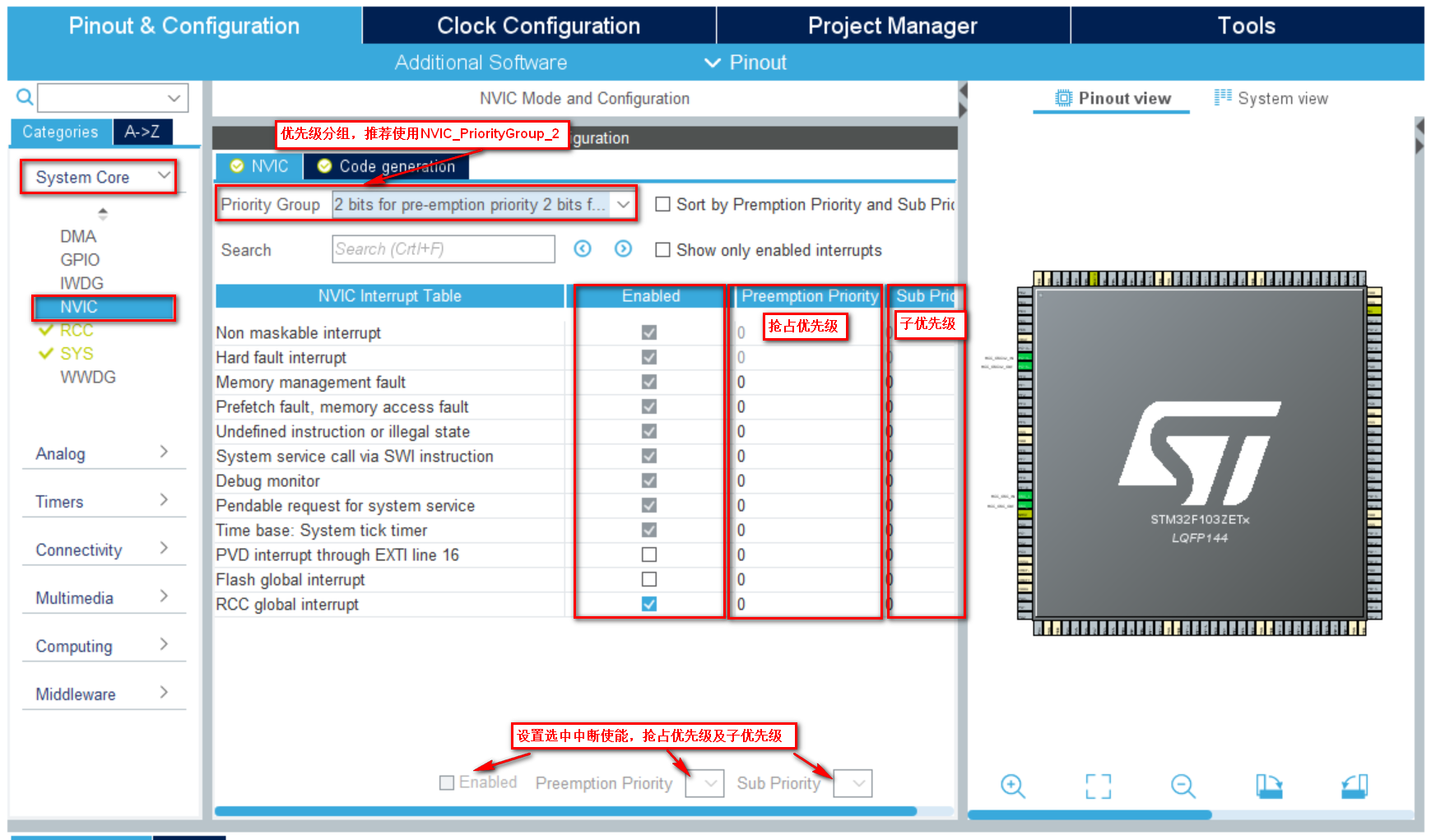

1、NVIC配置界面

2、打开NVIC界面

在 CubeMX 界面：

左边 System Core

点击 NVIC

进入中断配置页面

3、NVIC 页面里有什么？

主要 3 块：

Enable：是否打开中断（打勾 = 使能）

Preemption Priority：抢占优先级

Sub Priority：子优先级

4、最重要一步：选择优先级分组

在 NVIC 页面上方：

Priority Group (优先级分组)

STM32F103 最常用、最稳妥的是：

NVIC_PriorityGroup_2

2 位抢占优先级（0~3）

2 位子优先级（0~3）

数字越小，优先级越高！

四、NVIC模块组成

1、数据结构

c 复制代码

		typedef struct
		{
		  __IO uint32_t ISER[8];       // 中断使能
		  __IO uint32_t ICER[8];       // 中断禁止
		  __IO uint32_t ISPR[8];       // 挂起置位
		  __IO uint32_t ICPR[8];       // 挂起清除
		  __IO uint32_t IABR[8];       // 活动标志
		  __IO uint8_t  IP[240];       // 优先级寄存器（最重要）
		} NVIC_Type;

2、句柄

NVIC 没有句柄！

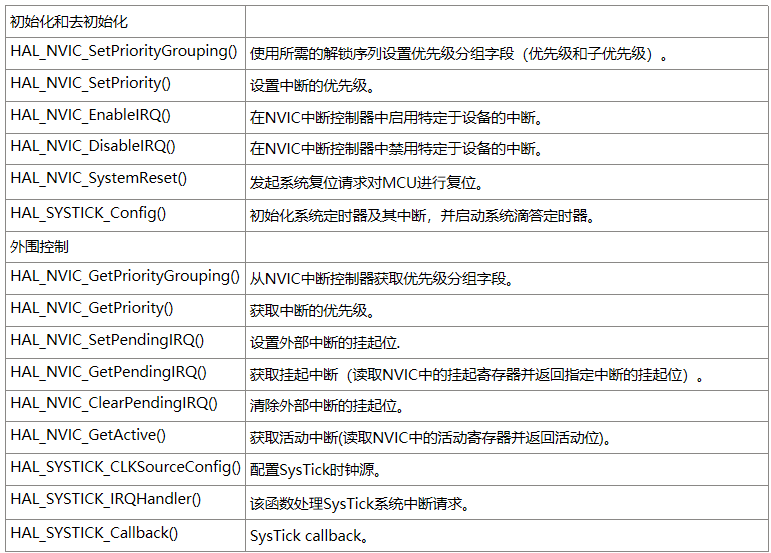

3、API

1. 设置中断优先级

HAL_NVIC_SetPriority(IRQn, PreemptPriority, SubPriority);

示例：

HAL_NVIC_SetPriority(USART1_IRQn, 1, 0);

2. 使能中断

HAL_NVIC_EnableIRQ(IRQn);

3. 禁止中断

HAL_NVIC_DisableIRQ(IRQn);

4. 设置优先级分组

HAL_NVIC_SetPriorityGrouping(NVIC_PRIORITYGROUP_2);

F103 最常用：GROUP_2（2 位抢占 + 2 位子优先级）

5. 挂起中断（手动触发）

NVIC_SetPendingIRQ(IRQn);

6. 清除挂起

NVIC_ClearPendingIRQ(IRQn);

7. 获取中断活动状态

uint32_t status = NVIC_GetActive(IRQn);

4、状态/错误

NVIC 有 4 种状态：

1. 使能状态

已使能|已禁止

中断是否已使能：

uint32_t en = NVIC_GetEnableIRQ(IRQn);

2. 优先级状态

抢占优先级|子优先级

获取当前优先级分组：

uint32_t pg = HAL_NVIC_GetPriorityGrouping();

3. 挂起状态（Pending）

中断触发了，但还没来得及处理。

中断是否挂起：

uint32_t pending = NVIC_GetPendingIRQ(IRQn);

4. 活动状态（Active）

正在执行中断服务函数。

中断是否正在执行：

uint32_t active = NVIC_GetActive(IRQn);

五、NVIC模块通用模版

NVIC应用实例都与具体外设有关，请查看外设对应实例。

1、NVIC配置

c 复制代码

		// 1. 分组（系统只一次）
		HAL_NVIC_SetPriorityGrouping(NVIC_PRIORITYGROUP_2);

		// 2. 设置优先级
		HAL_NVIC_SetPriority(XXX_IRQn, 抢占优先级, 子优先级);

		// 3. 使能中断
		HAL_NVIC_EnableIRQ(XXX_IRQn);

2、开启更新中断

c 复制代码

		// 4. 开启外设中断
		__HAL_XXX_ENABLE_IT(...);

3、中断服务（stm32f1xx_it.c）

c 复制代码

		//5.中断服务
		void XXX_IRQHandler(void)
		{
		  HAL_XXX_IRQHandler(&hxxx);
		}

4、中断回调函数（处理数据）

c 复制代码

		//6.中断回调函数
		void HAL_XXX_Callback(XXXT_HandleTypeDef *hxxx)
		{
		  if(hxxx->Instance == ...)
		  {
		    // 接收到数据，在这里处理
		  }
		}
