Unity Shader 渲染队列 (Render Queue)：控制 Geometry、Transparent、Overlay 等队列确保半透明物体渲染正确

深入理解 Unity URP 渲染队列的排序机制、关键分界点与实际应用策略，彻底解决半透明物体渲染顺序问题。

什么是渲染队列 (Render Queue)

在实时图形渲染中，渲染队列 （Render Queue）是控制物体绘制先后顺序的核心机制。Unity 中每个 Shader 都可以通过 Queue 标签指定一个整数值，这个数值决定了该 Shader 所在的物体在渲染管线中的绘制时机。

核心排序规则非常简单：

🔑 核心规则

数值越小，越先渲染；数值越大，越后渲染。 后渲染的像素会覆盖先渲染的像素。这一机制是保证半透明物体正确混合的前提。

Unity 预定义了五个关键的队列分区，每个分区对应一个默认数值范围和特定的渲染语义。理解这些分区的含义和分界点，是掌握渲染顺序的基础。

URP 渲染管线完整流程

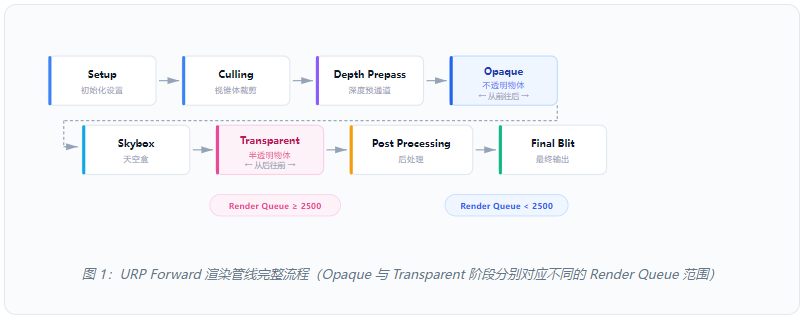

在深入各个队列之前，我们先看 URP Forward 渲染路径的完整阶段划分。理解整体流程有助于定位渲染队列在其中扮演的角色。

从图中可以看出，渲染队列在 Opaque （不透明物体）和 Transparent （透明物体）阶段之间扮演着关键的分流角色。数值 2500 是这两大阶段的分界点，也是半透明渲染问题的核心所在。

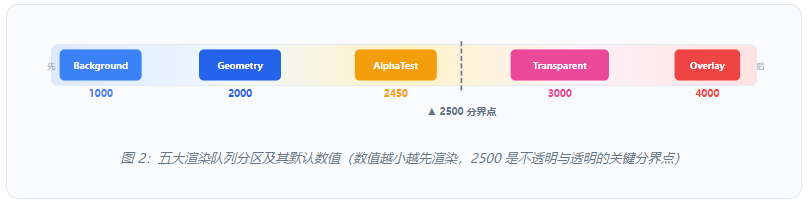

五大关键队列分区详解

Unity 将渲染队列划分为五个预定义分区，每个分区拥有默认的数值基准和特定的渲染语义：

队列名称	默认值	数值范围	典型用途	深度写入	排序方式
Background	`1000`	0--1499	天空盒、远景、背景色	✅ 开启	从前往后
Geometry	`2000`	1500--2399	不透明物体（墙体、地面、角色模型）	✅ 开启	从前往后
AlphaTest	`2450`	2400--2649	Alpha 测试（镂空植被、栅栏纹理）	✅ 开启	从前往后
Transparent	`3000`	2500--3999	半透明物体（玻璃、粒子、水、火焰）	❌ 关闭	从后往前
Overlay	`4000`	4000+	UI 叠加层、镜头光晕、最顶层特效	❌ 关闭	不排序

关键要点

Geometry（2000） 是默认队列。大多数不透明材质无需额外设置。
Transparent（3000） 是半透明渲染的核心队列。此队列中的物体关闭深度写入（ZWrite Off），仅依赖深度测试。
AlphaTest（2450） 位于分界点附近，既需要 Alpha 裁剪又需要深度写入，是处理镂空效果的关键。
Unity 允许在默认值基础上偏移，例如 "Queue"="Transparent+100" 表示 3100。

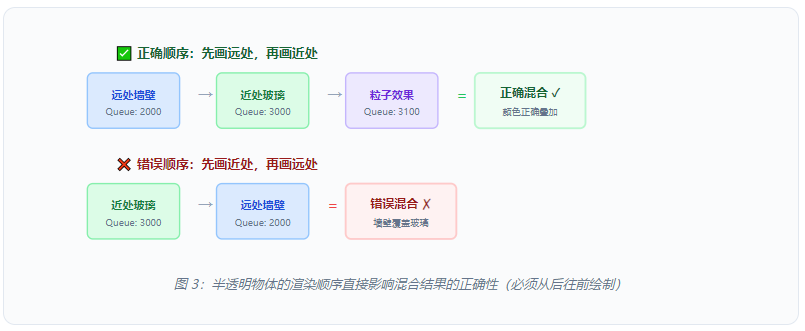

半透明物体为什么渲染顺序如此重要

半透明渲染的核心在于 Alpha Blending（Alpha 混合），其公式为：

Alpha 混合公式Formula

复制代码

// 最终颜色 = 源颜色 × 源Alpha + 目标颜色 × (1 - 源Alpha)
C_final = C_src × α_src + C_dst × (1 - α_src)

这个公式揭示了一个关键问题：混合结果依赖于"目标颜色"（即已经绘制在帧缓冲区中的颜色）。这意味着半透明物体必须在其"背景物体"渲染完毕之后才能进行正确的混合计算。

⚠️ 深度写入冲突

半透明物体如果开启了深度写入（ZWrite On），会阻止其后面更远的半透明物体被渲染------因为深度测试会失败。因此 Transparent 队列默认关闭深度写入，但这同时引入了半透明物体之间的排序问题。

为什么不透明物体可以从前往后渲染？

不透明物体完全不透明（Alpha = 1），不存在混合需求。从前往后渲染可以充分利用 Early-Z 优化：近处的物体先写入深度缓冲，远处的物体在逐像素测试时因深度失败而被直接丢弃，从而避免无效的光照计算，减少 Overdraw。

在 Shader 中设置渲染队列

渲染队列通过 ShaderLab 的 Tags 块设置。以下是一个完整的半透明 Shader 示例：

cs 复制代码

Shader "Custom/TransparentObject"

{

    Properties

    {

        _BaseColor ("Base Color", Color) = (1,1,1,0.5)

        _MainTex  ("Main Texture", 2D) = "white" {}

    }


    SubShader

    {

        // ★ 关键：设置渲染队列为 Transparent

        Tags

        {

            "RenderType"  = "Transparent"

            "Queue"       = "Transparent"   // 默认值 3000

            "RenderPipeline" = "UniversalPipeline"

        }


        // ★ 关键：设置混合模式

        Blend SrcAlpha OneMinusSrcAlpha


        // ★ 关键：关闭深度写入（半透明物体必须）

        ZWrite Off


        // 深度测试仍然开启（利用不透明物体的深度信息）

        ZTest LEqual


        Pass

        {

            Name "Forward"

            Tags { "LightMode" = "UniversalForward" }


            HLSLPROGRAM

            #pragma vertex vert

            #pragma fragment frag

            #include "Packages/com.unity.render-pipelines.universal/ShaderLibrary/Core.hlsl"


            struct Attributes

            {

                float4 positionOS : POSITION;

                float2 uv         : TEXCOORD0;

            };


            struct Varyings

            {

                float4 positionCS : SV_POSITION;

                float2 uv         : TEXCOORD0;

            };


            sampler2D _MainTex;

            float4    _MainTex_ST;

            float4    _BaseColor;


            Varyings vert(Attributes input)

            {

                Varyings output;

                output.positionCS = TransformObjectToHClip(input.positionOS.xyz);

                output.uv         = TRANSFORM_TEX(input.uv, _MainTex);

                return output;

            }


            float4 frag(Varyings input) : SV_Target

            {

                float4 texColor = tex2D(_MainTex, input.uv);

                return texColor * _BaseColor;

            }

            ENDHLSL

        }

    }

}

📌 Queue 偏移语法

可以在默认队列值上添加偏移量来控制同类型材质之间的渲染顺序。
"Queue" = "Transparent+100" → 渲染队列值 = 3100
"Queue" = "Transparent-50" → 渲染队列值 = 2950

偏移范围为 −249 到 +249（不超过相邻默认值的间距）。

Shader 中渲染队列相关设置一览

设置项	值	说明
`Queue`	`"Transparent"`	设置渲染队列为 Transparent（默认 3000）
`Blend`	`SrcAlpha OneMinusSrcAlpha`	标准 Alpha 混合模式
`ZWrite`	`Off`	关闭深度写入，避免遮挡后续透明物体
`ZTest`	`LEqual`	保留深度测试（默认值），用于被不透明物体正确遮挡
`RenderType`	`"Transparent"`	渲染类型标签，用于 Shader Replacement 和材质分类

通过代码动态修改渲染队列

在某些运行时场景下，你可能需要通过 C# 脚本动态修改材质的渲染队列：

cs 复制代码

using UnityEngine;


public class RenderQueueController : MonoBehaviour

{

    public Renderer targetRenderer;

    public int customQueue = 3000;


    void Start()

    {

        // 通过 Material 直接设置渲染队列

        targetRenderer.material.renderQueue = customQueue;

    }

}

URP 还引入了独有的 Priority 属性，用于控制同一渲染队列内材质的排序优先级：

cs 复制代码

using UnityEngine;

using UnityEngine.Rendering;


public class URPRenderPriority : MonoBehaviour

{

    public Material transparentMat;


    void Start()

    {

        // Priority 值越小，渲染越晚（越在上面）

        // 适合让特定透明物体显示在其他透明物体之上

        transparentMat.renderQueue = (int)RenderQueue.Transparent;

        transparentMat.SetPropertyBlock(null);

        // URP Renderer 中的 priority 属性

        // material.renderQueue 控制队列分组

        // Renderer.priority 控制同组内的微调排序

    }

}

⚠️ Material 实例化警告

直接修改 renderer.material.renderQueue 会创建材质实例，导致额外的内存开销。如果只是修改渲染队列，建议使用 Renderer.sharedMaterial.renderQueue（谨慎使用，会影响所有使用该材质的物体）或 MaterialPropertyBlock。

URP 中的渲染顺序控制进阶

除了基础的渲染队列设置，URP 还提供了多种高级机制来精细控制渲染顺序：

7.1 Sorting Layer 与 Order in Layer

URP 支持基于 Sorting Layer 的分层渲染，主要用于 2D 和 UI 元素：

cs 复制代码

/ 在 URP 中，Sorting Layer 在以下范围内生效：

// - RenderQueue 在 [0, 2500] 范围内（不透明物体）

// - RenderQueue 在 [2501, 5000] 范围内（透明物体）

// 注意：跨越 2500 分界点时 Sorting Layer 不生效


var renderer = GetComponent<Renderer>();

renderer.sortingLayerName = "TransparentFX";

renderer.sortingOrder = 10;  // 值越大越后渲染（越在上面）

7.2 RenderObjects Renderer Feature

URP 的 RenderObjects Renderer Feature 允许你在渲染管线的特定位置插入自定义渲染通道：

cs 复制代码

// 在 URP Renderer Asset 中添加 RenderObjects Feature：

// 1. Event: 选择插入时机

//    - BeforeRenderingOpaques  (不透明物体之前)

//    - AfterRenderingOpaques   (不透明物体之后)

//    - AfterRenderingSkybox     (天空盒之后)

//    - BeforeRenderingTransparents (透明物体之前)

//    - AfterRenderingTransparents  (透明物体之后)

//

// 2. Filters: 选择渲染的对象

//    - Layer Mask: 指定渲染哪些 Layer

//    - Rendering Layer Mask: 指定 Rendering Layer

//

// 3. Settings: 覆盖渲染状态

//    - Depth: 深度测试/写入设置

//    - Stencil: 模板测试设置

7.3 多摄像机 Base-Overlay 模式

URP 支持通过 Camera Stack 实现多摄像机分层渲染。Base Camera 先渲染场景，Overlay Camera 在其上叠加渲染 UI、特效等：

cs 复制代码

using UnityEngine;

using UnityEngine.Rendering.Universal;


public class CameraStackSetup : MonoBehaviour

{

    public Camera baseCamera;

    public Camera overlayCamera;


    void Start()

    {

        // 获取 Base Camera 的 Universal Additional Camera Data

        var cameraData = baseCamera

            .GetComponent<UniversalAdditionalCameraData>();


        // 将 Overlay Camera 添加到 Camera Stack

        cameraData.cameraStack.Add(overlayCamera);

    }

}

常见问题与解决方案

问题 1：半透明物体之间的渲染顺序不正确

症状

两个重叠的半透明物体 A 和 B，当摄像机从不同角度观察时，A 和 B 的遮挡关系不正确，甚至出现闪烁。

调整 Queue 偏移

在 Shader 中通过 "Queue"="Transparent+10" 让需要后渲染的物体获得更大的队列值。

使用 Sorting Order

对于 Sprite 或 Particle System，通过 Inspector 面板调整 Sorting Layer 和 Order in Layer。

拆分为多个渲染通道

对于相交的半透明网格体，考虑使用 RenderObjects Feature 在特定时机分批渲染。

问题 2：半透明物体被不透明物体遮挡但显示异常

症状

半透明物体在不透明物体后面时应该完全不可见，但仍然显示了半透明的颜色。

原因：半透明物体关闭了深度写入但保留了深度测试（ZTest LEqual），问题可能出在物体的 渲染顺序 上------如果半透明物体先于不透明物体渲染，深度缓冲区中还没有不透明物体的深度信息。

cs 复制代码

/ 不透明物体 Shader（保持默认队列即可）

Tags { "Queue" = "Geometry" }    // 2000，先渲染


// 半透明物体 Shader（队列值必须 > 2500）

Tags { "Queue" = "Transparent" } // 3000，后渲染

问题 3：Alpha Test 与 Transparent 混合使用导致渲染错误

AlphaTest（Queue 2450）和 Transparent（Queue 3000）是两种不同的半透明处理方式：

特性	Alpha Test (裁剪)	Alpha Blend (混合)
效果	像素要么完全显示，要么完全丢弃	像素与背景颜色混合
边缘	锯齿感（硬边缘）	平滑过渡（软边缘）
深度写入	✅ 开启	❌ 关闭
性能	较好（Hi-Z 友好）	较差（需要排序和混合）
适用场景	镂空树叶、栅栏、字符轮廓	玻璃、水、粒子、烟雾

💡 最佳实践

如果材质需要镂空效果且不涉及半透明混合，使用 AlphaTest 队列 + clip() 函数。这比 Transparent 更高效，因为保留了深度写入，可以正确参与 Early-Z 优化。在 URP 中可通过 AlphaClipping 属性或 clip(discard) 指令实现。

问题 4：粒子系统与其他半透明物体排序冲突

粒子系统的每个粒子是独立的四边形面片，排序非常复杂。常见解决方案：

使用 "Queue" = "Transparent+100" 让粒子在普通半透明物体之后渲染。
使用加法混合 Blend One One 避免排序依赖（加法混合结果与顺序无关）。
使用深度预通道（Depth Prepass）确保粒子被不透明物体正确遮挡。

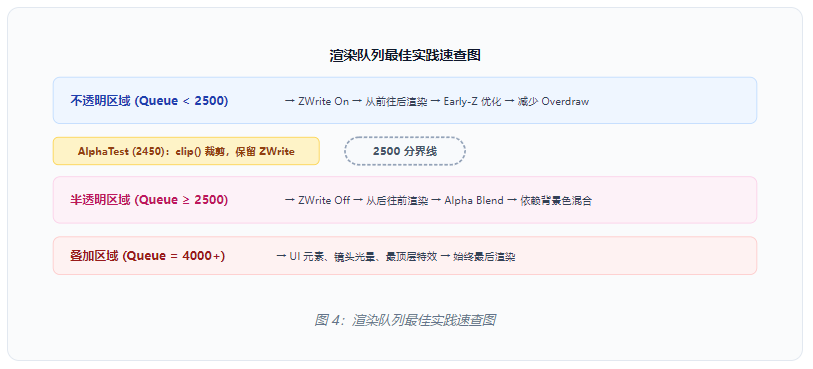

总结与最佳实践

🎯 核心要点回顾

渲染队列值越小越先渲染，这是所有排序的基础。
2500 是不透明与半透明的关键分界点，务必确保半透明物体的队列值 ≥ 2500。
半透明物体必须 ZWrite Off，否则会遮挡同层其他半透明物体。
不透明物体从前往后渲染 （利用 Early-Z），半透明物体从后往前渲染（保证混合正确）。
能使用 AlphaTest 就不要用 Transparent，前者保留深度写入，性能更优。
加法混合（Blend One One）不受排序影响，适合火焰、光晕等粒子效果。

掌握 Unity URP 的渲染队列机制，是解决半透明物体渲染问题的关键。理解每个队列分区的含义、深度写入与测试的关系、以及不同排序策略的适用场景，能够帮助你在项目中有效避免透明渲染的常见陷阱，同时兼顾视觉正确性与渲染性能。
