Unity TMP_SDF 分析（五）片元着色器

片元着色器源码

省略宏相关部分

csharp 复制代码

fixed4 PixShader(pixel_t input) : SV_Target
{
	UNITY_SETUP_INSTANCE_ID(input);

	float c = tex2D(_MainTex, input.atlas).a;

	float	scale	= input.param.y;
	float	bias	= input.param.z;
	float	weight	= input.param.w;
	float	sd = (bias - c) * scale;

	float outline = (_OutlineWidth * _ScaleRatioA) * scale;
	float softness = (_OutlineSoftness * _ScaleRatioA) * scale;

	half4 faceColor = _FaceColor;
	half4 outlineColor = _OutlineColor;

	faceColor.rgb *= input.color.rgb;

	faceColor *= tex2D(_FaceTex, input.textures.xy + float2(_FaceUVSpeedX, _FaceUVSpeedY) * _Time.y);
	outlineColor *= tex2D(_OutlineTex, input.textures.zw + float2(_OutlineUVSpeedX, _OutlineUVSpeedY) * _Time.y);

	faceColor = GetColor(sd, faceColor, outlineColor, outline, softness);

    return faceColor * input.color.a;
}

输入结构

片段着色器接收来自顶点着色器的数据结构 pixel_t，其中关键字段包括：

input.atlas → 字体图集UV坐标（用于采样距离场纹理）
input.param → 包含四个重要参数：
- .x → alphaClip（已废弃或未使用）
- .y → scale（像素密度缩放因子）
- .z → bias（距离场偏移，控制粗细）
- .w → weight（加粗权重）
input.textures → 包含两个纹理UV：
- .xy → 面部纹理（_FaceTex）
- .zw → 描边纹理（_OutlineTex）
input.color → 顶点颜色（通常为白色或用户指定颜色）

逐行解析

1️⃣ 初始化实例ID（多实例渲染支持）

csharp 复制代码

UNITY_SETUP_INSTANCE_ID(input);

支持 GPU Instancing，允许多个相同材质的文本实例高效绘制。

2️⃣ 采样距离场纹理，获取原始距离值

csharp 复制代码

float c = tex2D(_MainTex, input.atlas).a;

_MainTex 是 字体图集纹理（Distance Field Atlas），存储的是每个像素到字形边缘的"有符号距离"。
.a（Alpha通道）存储距离值：
- > 0.5 → 在字形内部（前景）
- < 0.5 → 在字形外部（背景）
- = 0.5 → 正好在边缘

💡 SDF 的核心思想：用一个浮点值表示"距离边缘有多远"，从而实现任意缩放下的平滑边缘。

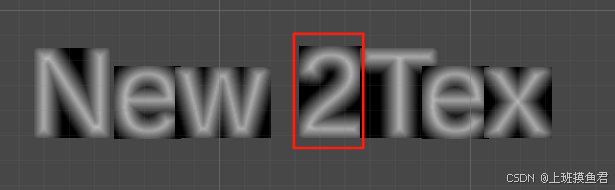

测试输出如下

csharp 复制代码

float c = tex2D(_MainTex, input.atlas).a;
return fixed4(c,c,c,1);

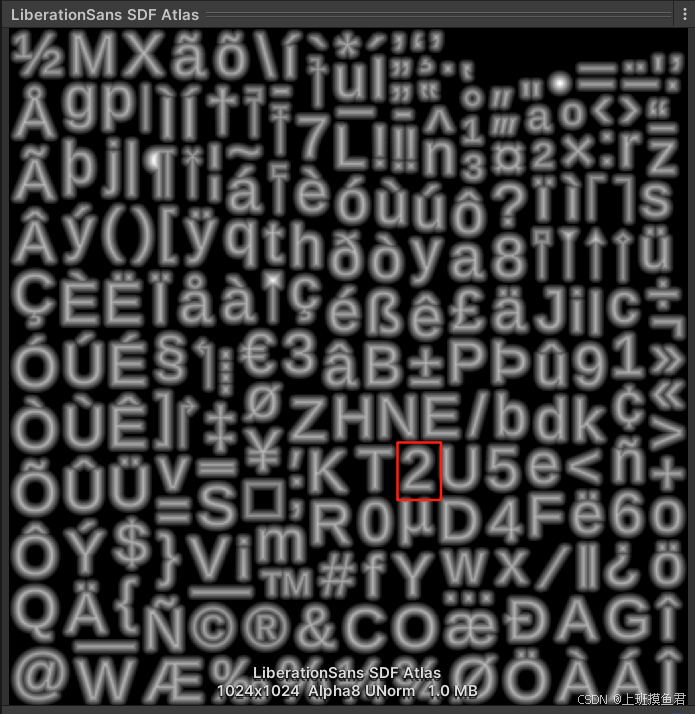

即sdf图集

里面的这个2字

3️⃣ 解包缩放、偏移、权重参数

csharp 复制代码

float scale = input.param.y;
float bias = input.param.z;
float weight = input.param.w;

这些值由顶点着色器计算并传递：

scale：基于屏幕像素密度和字体缩放计算出的"反走样因子"，越大表示当前像素越小，需要更精细的抗锯齿。
bias：控制字形"膨胀"或"收缩"。正值让字形变粗，负值变细。
weight：加粗权重，受 _FaceDilate 和 _WeightBold 影响。

4️⃣ 计算标准化距离（Signed Distance）

csharp 复制代码

float sd = (bias - c) * scale;

bias - c → 将采样距离与偏移值比较，得到"相对边缘距离"。
* scale → 根据当前像素密度缩放，保证在不同分辨率下边缘宽度一致。

✅ sd > 0 → 像素在字形内部

✅ sd < 0 → 像素在字形外部

✅ sd = 0 → 像素正好在边缘 ------ 抗锯齿就发生在这里！

5️⃣ 计算描边宽度与软化度（乘以 scale 保持分辨率无关）

csharp 复制代码

float outline = (_OutlineWidth * _ScaleRatioA) * scale;
float softness = (_OutlineSoftness * _ScaleRatioA) * scale;

_OutlineWidth：描边厚度（0~1）
_OutlineSoftness：描边羽化程度（0=硬边，1=完全模糊）
* scale：确保描边在不同 DPI 下视觉宽度一致

6️⃣ 初始化基础颜色

csharp 复制代码

half4 faceColor = _FaceColor;
half4 outlineColor = _OutlineColor;

faceColor.rgb *= input.color.rgb; // 顶点颜色调制（支持Color Gradient等）

支持通过顶点色实现渐变、动画变色等效果。

7️⃣ 采样面部与描边纹理（支持动态UV动画）

csharp 复制代码

faceColor *= tex2D(_FaceTex, input.textures.xy + float2(_FaceUVSpeedX, _FaceUVSpeedY) * _Time.y);
outlineColor *= tex2D(_OutlineTex, input.textures.zw + float2(_OutlineUVSpeedX, _OutlineUVSpeedY) * _Time.y);

_FaceTex / _OutlineTex：用户可指定的叠加纹理（如金属、发光、图案等）
+ _Time.y * Speed → 实现 UV 滚动动画（如跑马灯、流动光效）
*= → 与基础颜色相乘（Multiply Blend），常用于遮罩或纹理叠加

8️⃣ 核心：`GetColor` ------ 根据距离场生成最终颜色

csharp 复制代码

faceColor = GetColor(sd, faceColor, outlineColor, outline, softness);

核心函数会看到细节

9️⃣ 最终输出：乘以顶点 Alpha（支持透明度动画）

csharp 复制代码

return faceColor * input.color.a;

input.color.a → 顶点 Alpha 通道，可用于淡入淡出、闪烁等效果
最终颜色 = 渲染结果 × 透明度

核心函数

⚙️ GetColor 是一个在 TMPro.cginc 中定义的函数，逻辑如下：

csharp 复制代码

fixed4 GetColor(half d, fixed4 faceColor, fixed4 outlineColor, half outline, half softness)
{
	half faceAlpha = 1-saturate((d - outline * 0.5 + softness * 0.5) / (1.0 + softness));
	half outlineAlpha = saturate((d + outline * 0.5)) * sqrt(min(1.0, outline));

	faceColor.rgb *= faceColor.a;
	outlineColor.rgb *= outlineColor.a;

	faceColor = lerp(faceColor, outlineColor, outlineAlpha);

	faceColor *= faceAlpha;

	return faceColor;
}

函数签名如下

hlsl 复制代码

fixed4 GetColor(half d, fixed4 faceColor, fixed4 outlineColor, half outline, half softness)

d → 标准化距离（Signed Distance） ，由 (bias - c) * scale 计算得来
- d > 0：像素在字形内部
- d < 0：像素在字形外部
- d = 0：正好在边缘（抗锯齿发生区）
faceColor → 面部（文字本体）颜色
outlineColor → 描边颜色
outline → 描边宽度（已乘以 scale，分辨率无关）
softness → 描边羽化/抗锯齿软化程度（也乘以 scale）

💡 注意：参数名 d 就是之前我们说的 sd（signed distance）

1️⃣ 计算面部透明度（faceAlpha）

hlsl 复制代码

half faceAlpha = 1 - saturate((d - outline * 0.5 + softness * 0.5) / (1.0 + softness));

如果想让文字"从边缘开始淡入"，而不是一刀切。

outline * 0.5 → 描边占一半宽度在内侧，一半在外侧（居中描边）
d - outline * 0.5 → 把"有效字形边界"向内收缩半个描边宽度（因为描边会覆盖一部分字形）
+ softness * 0.5 → 再向内偏移半个软化值，让抗锯齿区域提前开始（更柔和）
/ (1.0 + softness) → 归一化软化范围，确保在 softness=0 时是硬边缘
saturate(...) → clamp 到 [0,1]
1 - ... → 反转：距离越大（越内部），透明度越高

效果如下

当 d 很大（深内部）→ faceAlpha ≈ 1
当 d 很小（外部）→ faceAlpha ≈ 0
在 d ≈ outline*0.5 - softness*0.5 附近 → 平滑过渡（抗锯齿）

📌 这个公式巧妙地将 描边宽度 和 软化度 融入抗锯齿计算，确保描边和字形边缘自然衔接。

2️⃣ 计算描边透明度（outlineAlpha）

hlsl 复制代码

half outlineAlpha = saturate((d + outline * 0.5)) * sqrt(min(1.0, outline));

描边是从字形边缘"向外扩展"的区域。

d + outline * 0.5：
- d 是当前像素到原始边缘的距离
- + outline * 0.5 → 把"描边外边界"设为 d = -outline * 0.5
- 所以当 d >= -outline * 0.5 时，就在描边区域内
saturate(...) → 确保透明度在 [0,1] 之间
- d < -outline * 0.5 → outlineAlpha = 0
- d > -outline * 0.5 → outlineAlpha = (d + outline * 0.5) 线性增加
* sqrt(min(1.0, outline)) → 非线性强度控制

思考：为什么乘以 sqrt(min(1.0, outline))？

这是个视觉补偿技巧：

当 outline 很小时（如 0.1），线性透明度会让描边看起来"太弱"
sqrt(x) 在 x<1 时 > x，起到"增强小值"的作用
min(1.0, outline) 防止 outline > 1 时过度增强
最终效果：小描边更明显，大描边不溢出

✅ 举例：outline=0.25 → sqrt(0.25)=0.5，描边强度翻倍！

3️⃣ 预乘 Alpha（Premultiply Alpha）

hlsl 复制代码

faceColor.rgb *= faceColor.a;
outlineColor.rgb *= outlineColor.a;

🎨 预乘 Alpha（Premultiplied Alpha） 是图形学中常用技巧：

优点：混合更正确，避免边缘颜色渗出（color bleeding）

公式：RGB = RGB * A，之后混合时直接加，不用再乘

TextMeshPro 采用预乘 Alpha 保证描边和字形混合时颜色过渡自然。

4️⃣ 描边与面部颜色混合

hlsl 复制代码

faceColor = lerp(faceColor, outlineColor, outlineAlpha);

原理如下

lerp(A, B, t) = A * (1-t) + B * t
当 outlineAlpha = 0 → 完全显示 faceColor
当 outlineAlpha = 1 → 完全显示 outlineColor
中间值 → 平滑过渡

✅ 关键设计：描边是"覆盖"在面部之上的，不是"环绕"。所以先混合颜色，再应用面部透明度。

5️⃣ 应用面部透明度（最终抗锯齿）

hlsl 复制代码

faceColor *= faceAlpha;

将上一步混合后的颜色，乘以面部透明度
实现字形边缘的抗锯齿（从透明到不透明的平滑过渡）

6️⃣ 返回最终颜色

hlsl 复制代码

return faceColor;

此时 faceColor 已包含：

正确的 RGB（预乘 Alpha）
正确的 A（由 faceAlpha 控制）
描边与面部的自然混合
抗锯齿边缘

算法流程图（简化版）

复制代码

输入 d, faceColor, outlineColor, outline, softness
       ↓
计算 faceAlpha = 1 - saturate((d - outline*0.5 + softness*0.5) / (1+softness))
       ↓
计算 outlineAlpha = saturate(d + outline*0.5) * sqrt(min(1, outline))
       ↓
预乘 Alpha：faceColor.rgb *= faceColor.a, outlineColor.rgb *= outlineColor.a
       ↓
混合颜色：faceColor = lerp(faceColor, outlineColor, outlineAlpha)
       ↓
应用抗锯齿：faceColor *= faceAlpha
       ↓
返回 faceColor

视觉效果分区示意图

假设 outline = 1.0, softness = 0.5

复制代码

d值范围          | 效果
------------------|-------------------
d < -1.0          | 完全透明（背景）
-1.0 < d < -0.5   | 描边区域（透明度从0→1）
-0.5 < d < 0.25   | 描边+面部混合 + 抗锯齿（faceAlpha从0→1）
d > 0.25          | 纯面部颜色（不透明）

📌 注意：因为 faceAlpha 的计算中减去了 outline*0.5 - softness*0.5，所以字形"视觉边界"比原始 SDF 边界更靠内，给描边留出空间。

为什么这样设计？

描边居中 ：outline * 0.5 让描边一半在内一半在外，视觉更平衡
抗锯齿提前 ：+ softness * 0.5 让抗锯齿从描边内侧就开始，避免硬边
小描边增强 ：sqrt(min(1, outline)) 让细描边更明显
预乘 Alpha：保证颜色混合正确，无边缘渗色
先混合后透明：描边作为"装饰层"覆盖在字形上，符合设计直觉
