FreeRTOS：信号量与互斥量在DMA串口发送中的实战剖析

前言

一、从问题出发：多任务共享资源的困境

[1.1 场景描述](#1.1 场景描述)

[1.2 为什么需要同步机制？](#1.2 为什么需要同步机制？)

二、信号量（Semaphore）深度解析

[2.1 什么是信号量？](#2.1 什么是信号量？)

[2.2 二值信号量的工作模型](#2.2 二值信号量的工作模型)

[2.3 计数信号量的应用场景](#2.3 计数信号量的应用场景)

三、互斥量（Mutex）深度解析

[3.1 互斥量与二值信号量的区别](#3.1 互斥量与二值信号量的区别)

[3.2 互斥量的优先级继承机制](#3.2 互斥量的优先级继承机制)

[3.3 互斥量 vs 二值信号量对比表](#3.3 互斥量 vs 二值信号量对比表)

四、实战案例：DMA异步串口发送

[4.1 为什么需要DMA？](#4.1 为什么需要DMA？)

[4.2 系统架构图](#4.2 系统架构图)

[4.3 核心代码实现](#4.3 核心代码实现)

[4.4 完整执行流程时序图](#4.4 完整执行流程时序图)

四、总结

前言

在嵌入式实时操作系统（RTOS）的开发中，任务同步与资源共享是两个核心问题。信号量（Semaphore）和互斥量（Mutex）是解决这两类问题的最基础也是最强大的工具。然而，很多初学者仅仅停留在"信号量用于同步，互斥量用于互斥"的表面理解，在实际项目中却不知如何正确运用。

本文将从一个真实的STM32 + FreeRTOS项目出发，结合DMA实现的异步串口发送，深入剖析信号量与互斥量的底层机制、使用场景以及常见的陷阱。通过本文，你不仅会学会如何使用这些同步原语，更会理解为什么要这样用。

完整的示例代码基于STM32F4系列，使用FreeRTOS V10.0+，DMA2串口1发送

一、从问题出发：多任务共享资源的困境

1.1 场景描述

假设我们有一个嵌入式系统，需要三个任务通过同一个UART串口发送调试信息。每个任务每隔1秒发送一条消息

XML 复制代码

Task1（优先级5）：发送 "Task1 is running..."
Task2（优先级6）：发送 "Task2 is running..."
Task3（优先级7）：发送 "Task3 is running..."

这就是典型的竞争条件（Race Condition）。

1.2 为什么需要同步机制？

在裸机编程中，我们通常通过关中断或使用标志位来保护临界区。但在RTOS中，任务可能会被阻塞、挂起，简单的关中断无法解决多任务并发访问的问题。我们需要更高级的同步原语：

互斥量（Mutex）：保证同一时刻只有一个任务访问共享资源；
信号量（Semaphore）：实现任务间的同步，通知某个事件已经发生；

二、信号量（Semaphore）深度解析

2.1 什么是信号量？

信号量是一个非负整数的计数器，支持两种原子操作：

Take（P操作）：如果信号量值 > 0，将其减1并继续；如果为0，任务阻塞等待
Give（V操作）：将信号量值加1，如果有任务在等待，唤醒其中一个

信号量分为两种类型：

类型	初始值	典型用途	特点
二值信号量	0	事件通知	值只有0或1
计数信号量	N > 0	资源管理	可以管理多个相同资源

2.2 二值信号量的工作模型

二值信号量就像一把"一次性钥匙"：

cpp 复制代码

// 创建二值信号量，初始为0
SemaphoreHandle_t sem = xSemaphoreCreateBinary();

// 任务A：等待事件
xSemaphoreTake(sem, portMAX_DELAY);  // 没钥匙？那就等着
// 事件发生后才能执行到这里

// 中断服务函数：事件发生，给钥匙
xSemaphoreGiveFromISR(sem, NULL);    // 给一把钥匙

关键点：如果Give时没有任务在等待，信号量会保持为1，下一个Take会立即成功。

2.3 计数信号量的应用场景

cpp 复制代码

// 管理5个相同的硬件缓冲区
SemaphoreHandle_t bufferSem = xSemaphoreCreateCounting(5, 5);

// 任务获取缓冲区
xSemaphoreTake(bufferSem, portMAX_DELAY);
// 使用缓冲区...
// 使用完释放
xSemaphoreGive(bufferSem);

注：关于优先级反转和优先级继承可以参考下面的博客https://blog.csdn.net/qq_33775774/article/details/149491381?fromshare=blogdetail&sharetype=blogdetail&sharerId=149491381&sharerefer=PC&sharesource=weixin_45725144&sharefrom=from_link

三、互斥量（Mutex）深度解析

3.1 互斥量与二值信号量的区别

很多初学者会问："既然二值信号量也能实现互斥，为什么还要互斥量？"

这是一个关键问题。看下面的例子：

cpp 复制代码

// 场景：低优先级任务持有锁，高优先级任务等待
// 使用二值信号量
LowTask:    xSemaphoreTake(sem);  // 获得锁
            // 执行长时间操作...
MediumTask: // 抢占CPU，执行无限循环
HighTask:   xSemaphoreTake(sem);  // 永远等不到！

问题：优先级反转（Priority Inversion）！

3.2 互斥量的优先级继承机制

互斥量内置了优先级继承机制，可以有效缓解优先级反转：

cpp 复制代码

// 使用互斥量
LowTask:    xSemaphoreTake(mutex);  // 获得锁
MediumTask: // 试图抢占
            // 但此时LowTask临时继承了HighTask的优先级！
            // MediumTask无法抢占，HighTask能更快获得锁

优先级继承的规则：

当高优先级任务等待被低优先级任务持有的互斥量时

低优先级任务临时提升到高优先级任务的优先级

释放互斥量后，恢复原始优先级

3.3 互斥量 vs 二值信号量对比表

特性	互斥量	二值信号量
优先级继承	支持	❌ 不支持
递归获取	可配置	❌ 不支持
典型用途	资源保护	事件同步
初始化状态	已释放（1）	未发生（0）
谁可以Give	只能由持有者	任何任务/ISR

四、实战案例：DMA异步串口发送

4.1 为什么需要DMA？

传统的轮询发送方式：

cpp 复制代码

void uart_send_polling(uint8_t *data, uint32_t len) {
    for (uint32_t i = 0; i < len; i++) {
        while (!(USART->SR & TXE));  // CPU空转等待
        USART->DR = data[i];
    }
}

问题：发送1000字节需要约100ms，CPU完全被占用，无法执行其他任务。

解决方案：DMA（直接内存访问）+ 中断 + 信号量

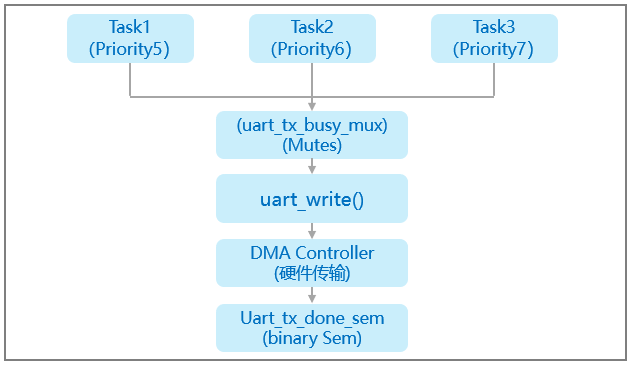

4.2 系统架构图

4.3 核心代码实现

步骤1：创建同步原语

cpp 复制代码

static SemaphoreHandle_t uart_tx_done_semphr;  // 传输完成信号量
static SemaphoreHandle_t uart_tx_busy_mux;     // UART访问互斥量

static void uart_init(void)
{
    // 创建二值信号量，初始为0（表示"未完成"）
    uart_tx_done_semphr = xSemaphoreCreateBinary();
    configASSERT(uart_tx_done_semphr);

    // 创建互斥量，初始为1（表示"可用"）
    uart_tx_busy_mux = xSemaphoreCreateMutex();
    configASSERT(uart_tx_busy_mux);

    // 硬件初始化...
    uart_pin_init();
    uart_lowlevel_init();
    uart_dma_init();
}

步骤2：DMA配置

cpp 复制代码

static void uart_dma_init(void)
{
    // 配置DMA中断
    NVIC_InitTypeDef NVIC_InitStructure;
    NVIC_InitStructure.NVIC_IRQChannel = DMA2_Stream7_IRQn;
    NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 7;
    NVIC_Init(&NVIC_InitStructure);

    // 配置DMA流
    DMA_InitTypeDef DMA_InitStructure;
    DMA_InitStructure.DMA_Channel = DMA_Channel_4;              // USART1_TX通道
    DMA_InitStructure.DMA_PeripheralBaseAddr = (uint32_t)&USART1->DR;
    DMA_InitStructure.DMA_DIR = DMA_DIR_MemoryToPeripheral;     // 内存→外设
    DMA_InitStructure.DMA_BufferSize = 0;                       // 稍后设置
    DMA_Init(DMA2_Stream7, &DMA_InitStructure);

    // 使能传输完成中断
    DMA_ITConfig(DMA2_Stream7, DMA_IT_TC, ENABLE);
}

步骤3：异步发送函数（核心）

cpp 复制代码

static void uart_write(const uint8_t *data, uint32_t length)
{
    // ① 获取互斥量：确保只有一个任务使用UART
    xSemaphoreTake(uart_tx_busy_mux, portMAX_DELAY);

    // ② 配置DMA传输
    DMA2_Stream7->M0AR = (uint32_t)data;  // 源地址
    DMA2_Stream7->NDTR = length;           // 传输长度
    DMA_Cmd(DMA2_Stream7, ENABLE);         // 启动DMA

    // ③ 等待传输完成信号量（任务进入阻塞状态）
    xSemaphoreTake(uart_tx_done_semphr, portMAX_DELAY);

    // ④ 释放互斥量
    xSemaphoreGive(uart_tx_busy_mux);
}

关键点分析：

互斥量的作用：防止多个任务同时配置DMA寄存器

信号量的作用：让任务在DMA传输期间让出CPU，而不是空转等待

阻塞等待 ：xSemaphoreTake 在信号量不可用时会让任务进入阻塞状态，不消耗CPU

步骤4：DMA中断处理

cpp 复制代码

void DMA2_Stream7_IRQHandler(void)
{
    if (DMA_GetFlagStatus(DMA2_Stream7, DMA_FLAG_TCIF7) != RESET)
    {
        DMA_ClearFlag(DMA2_Stream7, DMA_FLAG_TCIF7);
        DMA_Cmd(DMA2_Stream7, DISABLE);

        BaseType_t pxHigherPriorityTaskWoken = pdFALSE;

        // 从ISR中释放信号量，唤醒等待的任务
        xSemaphoreGiveFromISR(uart_tx_done_semphr, &pxHigherPriorityTaskWoken);

        // 如果唤醒的任务优先级更高，立即切换
        portYIELD_FROM_ISR(pxHigherPriorityTaskWoken);
    }
}

步骤5：发送任务实现

cpp 复制代码

static void uart_send_task(void *args)
{
    char buff[128];
    while (1)
    {
        vTaskDelay(pdMS_TO_TICKS(1000));
        sprintf(buff, "[%lu] %s is running...\r\n",
                xTaskGetTickCount(), pcTaskGetName(NULL));
        uart_write((uint8_t *)buff, strlen(buff));
    }
}

4.4 完整执行流程时序图

html 复制代码

时间线    Task1(pri5)    DMA硬件      中断        Task2(pri6)   信号量值  互斥量状态
─────────────────────────────────────────────────────────────────────────────
0ms      Take互斥量 ✓                          阻塞(等互斥量)    0        持有者=T1
        启动DMA
        Take信号量(阻塞)  开始传输
        ↓                 ↓
1ms      阻塞(等信号量)   传输中              阻塞(等互斥量)    0        持有者=T1
2ms      阻塞            传输中               阻塞             0        持有者=T1
3ms      阻塞            传输完成   ➡ Give信号量               1        持有者=T1
                         触发中断
4ms      被唤醒                              阻塞             0        持有者=T1
        Give互斥量                                             0        释放
        循环重新开始                         获得互斥量 ✓      0        持有者=T2
        Take互斥量(等待)                     启动DMA...        0        持有者=T2

四、总结

本文从一个实际的多任务UART发送场景出发，深入剖析了FreeRTOS中信号量与互斥量的本质区别与应用技巧。我们首先理解了为什么在多任务系统中需要同步机制------没有保护的共享资源会导致数据混乱和系统崩溃；接着详细对比了二值信号量与互斥量的核心差异：互斥量通过优先级继承机制有效缓解了优先级反转问题，适用于保护临界资源，而二值信号量更擅长于任务间的事件通知与同步，典型的应用场景就是本文中的DMA传输完成通知。在实战部分，我们实现了一个完整的STM32 + FreeRTOS + DMA的异步串口发送系统，通过互斥量uart_tx_busy_mux确保同一时刻只有一个任务访问UART硬件，通过二值信号量uart_tx_done_semphr让任务在DMA传输期间进入阻塞状态、主动让出CPU，从而实现了高效的并发执行
