GPIO工作原理以及核心

一、GPIO 是什么

全称：General Purpose Input/Output，通用输入输出接口
作用：MCU 用来接收外部信号（输入）或控制外部器件（输出）的引脚

二、GPIO 的核心模式

模式	说明
输入模式	MCU 读取引脚电平（高/低），用于检测按键、传感器信号等
输出模式	MCU 控制引脚输出高/低电平，用于驱动 LED、蜂鸣器等

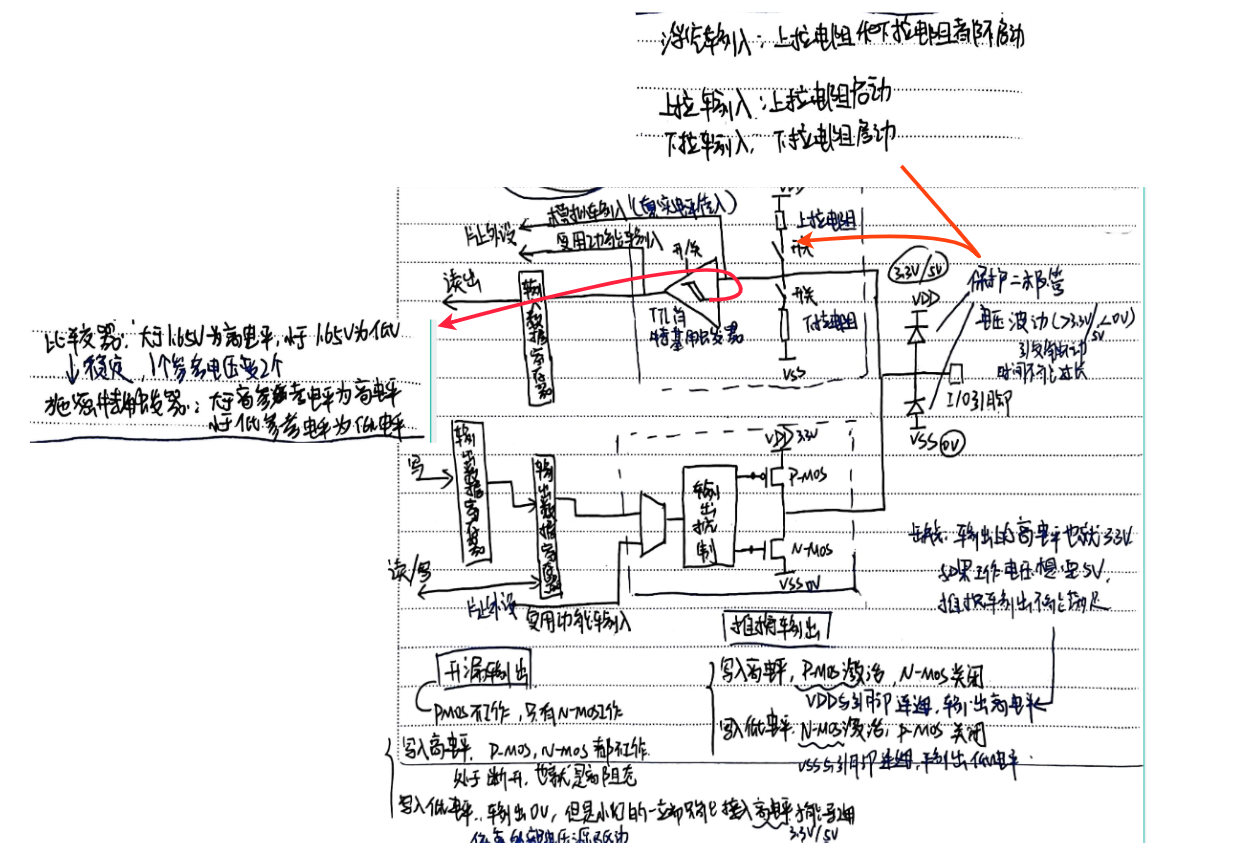

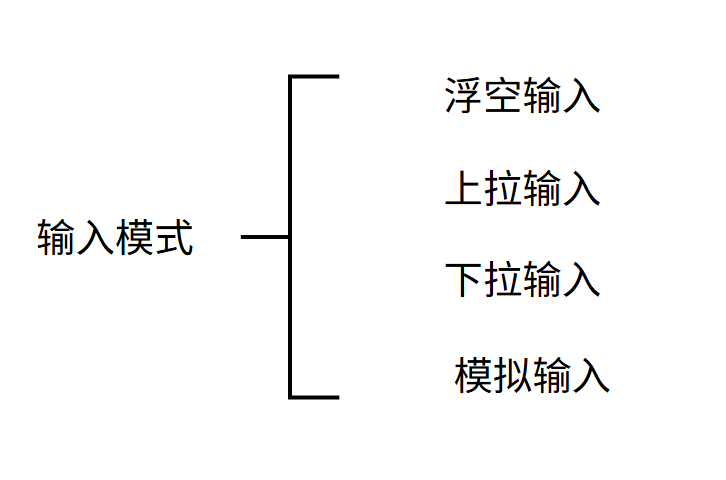

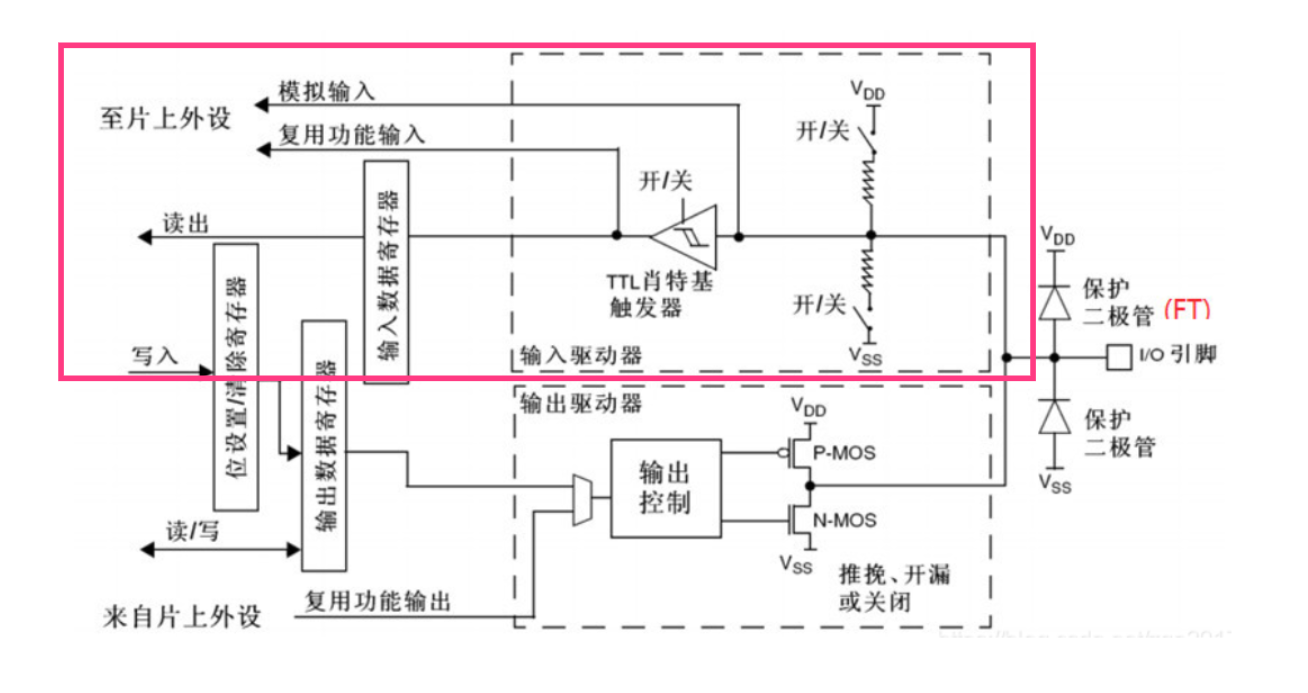

三、输入模式详解

1. 引脚最好不要悬空

浮空输入：上拉电阻和下拉电阻都不接，接收到的信号也不稳定

原因：悬空时电平受外界干扰不稳定，导致读数错误。
解决：通过上拉电阻（接 VCC）或下拉电阻（接 GND）提供确定的默认电平。

3. 上拉输入与下拉输入

上拉输入：上拉电阻下面的开关启动，和Vdd导通，默认高电平，如果按键接 GND → I引脚（按键）按下为低电平。
下拉输入：上拉电阻下面的开关启动，和Vdd导通，默认高电平，如果按键接 VCC → I引脚（按键）按下为高电平。

4. 按键消抖方法

延时消抖,定时器消抖,状态机消抖

施密特触发器（升级版的比较器）：具有两个参考电压，如果接收到的电压大于高参考电压，就判断为高电平，如果接收到的电压小于低参考电压，就判断为低电平。具有迟滞特性，抑制噪声和缓慢变化，增强抗干扰。

5. 上拉 vs 下拉对比表

特性	上拉 (Pull-up)	下拉 (Pull-down)
连接方式	电阻接引脚与 VCC	电阻接引脚与 GND
默认电平	高电平 (1)	低电平 (0)
主要作用	防止悬空，提供默认高开漏总线必须上拉	防止悬空，提供默认低
典型应用	按键接 GND、I2C 总线、复位引脚	按键接 VCC、使能引脚默认禁止
常见按键接法	按键接 GND，GPIO 上拉 → 松开读 1，按下读 0	按键接 VCC，GPIO 下拉 → 松开读 0，按下读 1

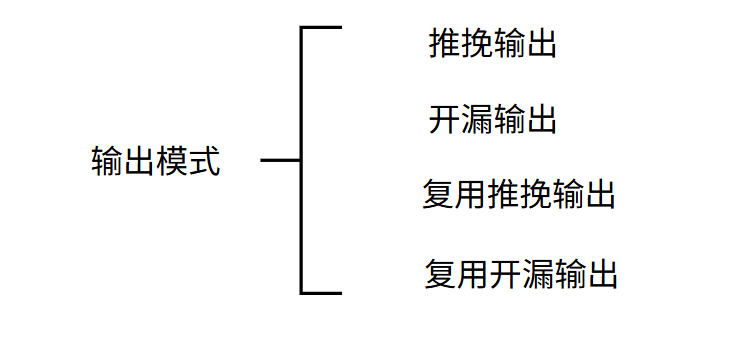

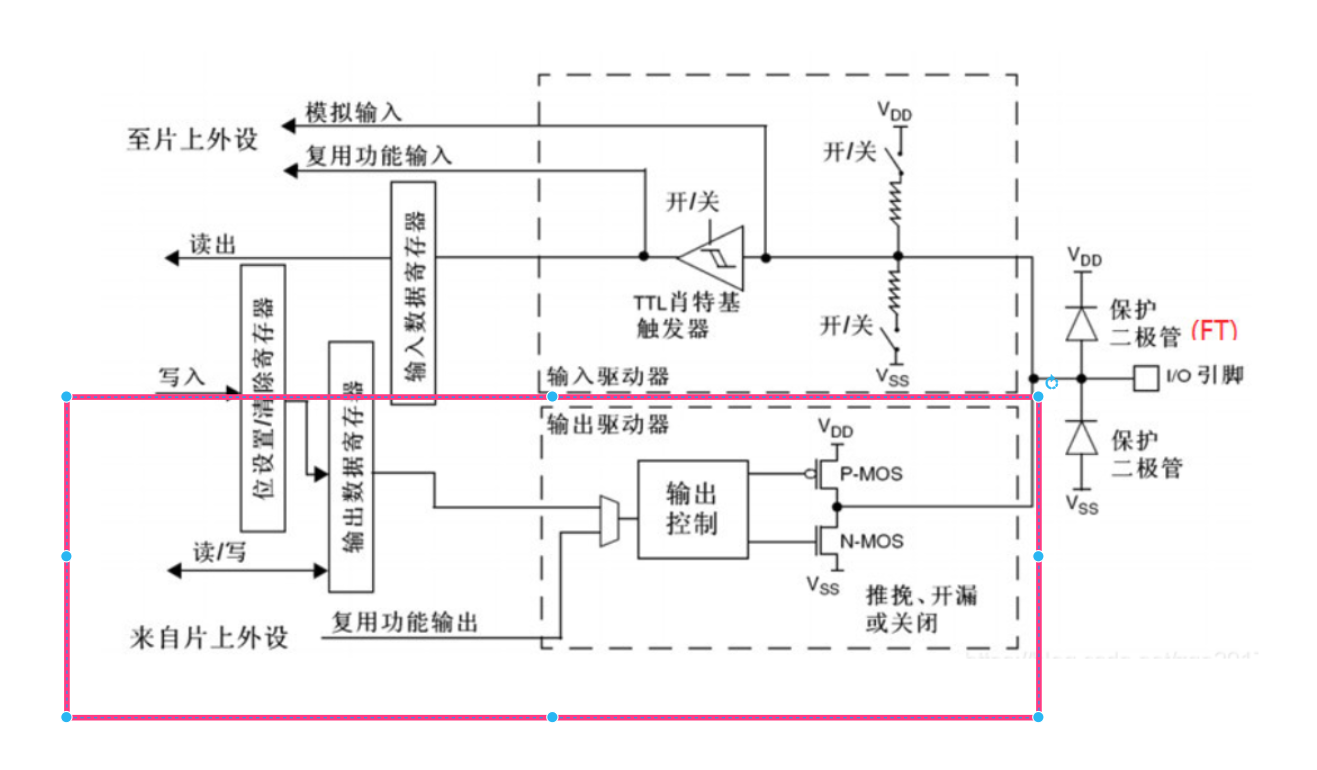

四、输出模式详解

推挽 vs 开漏对比表

特性	推挽输出 (Push-Pull)	开漏输出 (Open-Drain)
输出高电平方式	p-mos激活，n-mos关闭内部直接接 Vdd，主动推高	p-mos关闭，n-mos关闭高阻态，由外部上拉电阻拉高
输出低电平方式	n-mos激活，p-mos关闭内部直接接 vss，主动拉低	n-mos激活，p-mos关闭内部接VSS，主动拉低依靠外部电源驱动。
是否需要上拉	不需要	必须（除非内部有可配置上拉）
典型应用	普通 LED、SPI、UART、片选信号	I2C、多设备中断、不同电压域通信

高阻态是啥：引脚既不输出高电平，也不输出低电平，对外部电路呈高阻抗，类似"断开"
引出一个问题：如果想要输出的工作电压为5v，应该怎么做？首先排除推挽输出，因为推挽输出的VDD也就3.3v,不能支持5v。这个时候可以让开漏输出低电平，然后外部接一个5v这样就可以了，还得注意保护二极管可以承受吗

题外话：

为什么 I2C 使用开漏？

所有设备只能拉低，高电平由上拉电阻统一提供，总线空闲时为高。

支持多主机仲裁（通过拉低总线竞争）和时钟同步。

五、其他常见模式

复用功能：引脚作为 UART、SPI、PWM 等外设接口，需配置为对应复用模式（推挽/开漏取决于外设要求）。
模拟输入：用于 ADC 采样，数字部分关闭，引脚直接连接模拟前端。
中断触发：可配置为上升沿、下降沿、高/低电平触发，用于响应外部事件（需配合 EXTI 和 NVIC）。

六、寄存器视角（以 STM32 为例）

ODR：输出数据寄存器
BSRR：原子操作寄存器

BSRR vs ODR：BSRR 允许原子操作（写 1 对应位 set，写 1 对应位+16 reset），无需读-改-写，更安全高效；ODR 需要读-改-写，可能被中断打断。

七、GPIO 中断基础

EXTI：外部中断/事件控制器，负责检测引脚上的信号变化，产生中断请求。
NVIC：嵌套向量中断控制器，负责管理中断优先级和分发中断给 CPU 处理。
工作流程：引脚电平变化 → EXTI 检测到触发条件 → EXTI 向 NVIC 发送中断信号 → NVIC 根据优先级调度，执行对应的中断服务函数 (ISR)。

例程

按住 KEY1 绿灯亮，松开绿灯熄灭------按下一个状态，松开一个状态
按一下 KEY2，蓝灯亮/灭翻转一次------每触发一次按键，也就是接收到低电平的时候，翻转一下。
按一下 KEY3，红灯亮/灭翻转一次------每触发一次按键，也就是接收到低电平的时候，翻转一下。

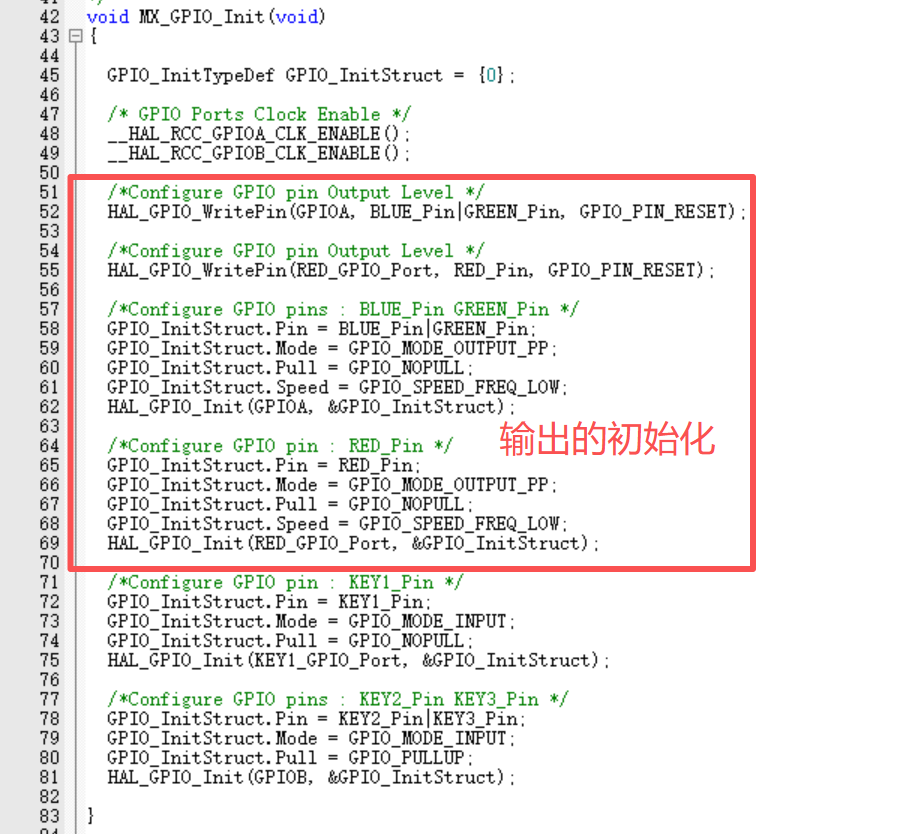

初始化电平，命名，输出模式，无上下拉电阻

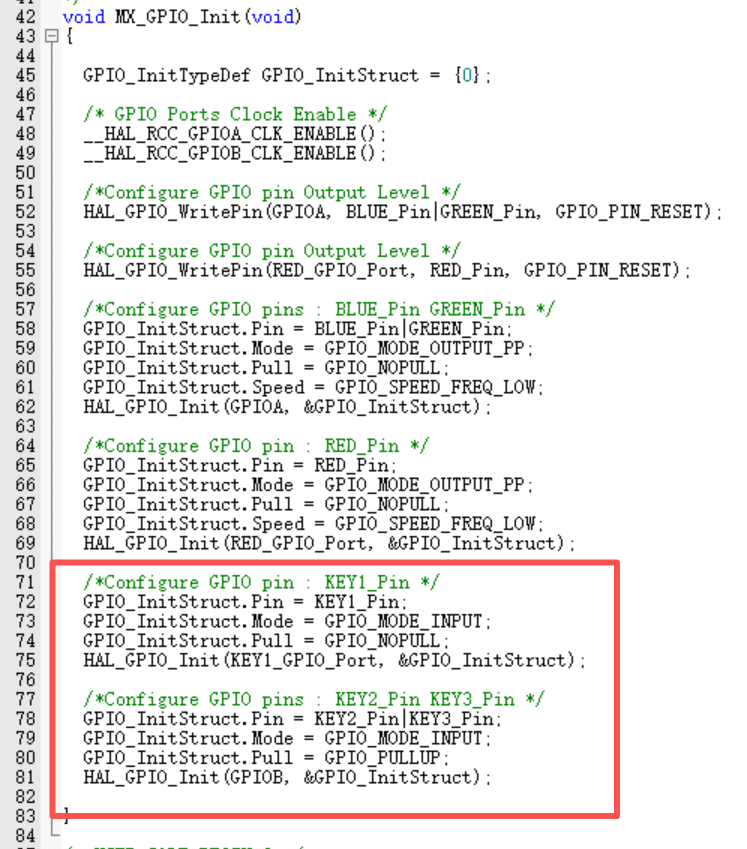

命名，输入模式，key1浮空输入，key2/3上拉输入

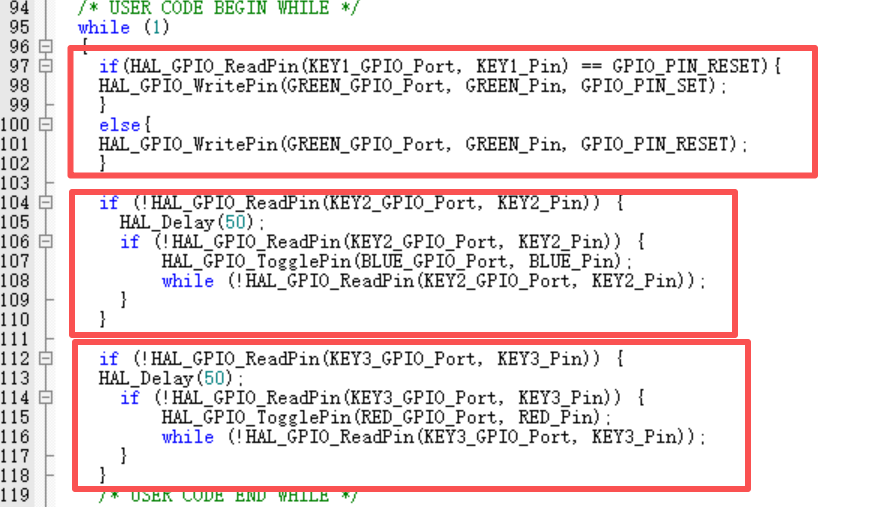

加上消抖和等待再次低电平。
