网络工程师-广域网与接入网技术（一）：核心协议与流量控制

一、引言

（一）核心技术概念与考试定位

广域网（WAN）是通过租用电信运营商的长途通信线路，实现远距离局域网互联或远程终端接入的网络体系，在软考网络工程师考试中属于数据通信与广域网技术模块，历年平均分值约 1.34 分，其中接入网相关协议、流量控制算法为高频考点。本模块核心考查方向包括广域网协议特性、滑动窗口计算、HDLC 与 PPP 帧结构、认证机制对比四类题型，选择题与案例分析均有涉及。

（二）技术发展脉络

广域网技术起源于 20 世纪 60 年代的 X.25 分组交换网络，历经帧中继、ATM、SDH 等阶段，演进至当前的 MPLS、PTN、IPRAN 等融合传输技术。早期广域网链路可靠性低，因此流量控制、差错控制机制成为核心设计目标；随着光纤传输的普及，链路误码率大幅降低，广域网协议逐渐向简化封装、支持多业务承载方向发展。

（三）本文知识点覆盖

本文系统梳理广域网基础概念、流量控制与差错控制机制、HDLC 与 PPP 两大核心数据链路层协议三大核心模块，包含核心考点推导、典型真题解析、技术特性对比三类备考内容。

二、广域网核心特性与分层结构

（一）广域网与局域网的核心差异

覆盖范围与传输介质：局域网覆盖范围通常小于 10km，采用双绞线、光纤等私有介质；广域网覆盖范围可达数千公里，依赖运营商的公用传输链路，包括铜缆、光纤、微波、卫星等多种介质。

工作层次：局域网仅涉及 OSI 模型的物理层、数据链路层；广域网跨物理层、数据链路层、网络层三层，其中运营商提供的 "专线" 通常为二层链路，用户侧设备需自行完成三层路由转发。

性能特性：局域网典型速率为 1Gbps/10Gbps，端到端时延小于 1ms，误码率低于 10^-12；传统广域网早期速率为 2Mbps 以下，当前光纤广域网速率可达 100Gbps，但跨地域传输时延通常大于 50ms，卫星链路时延可达 500ms 以上。

（二）广域网协议栈架构

物理层：定义 E1/T1、STM-N 等速率标准，规定连接器、编码方式、传输距离等参数，遵循 ITU-T G 系列、ANSI T1 系列标准。

数据链路层：核心协议包括 HDLC、PPP、帧中继、ATM 等，完成帧封装、流量控制、差错控制、链路管理功能，是软考考查的核心层次。

网络层：核心协议包括 IP、MPLS、BGP 等，完成跨广域网的路由选择、标签交换、VPN 承载功能。

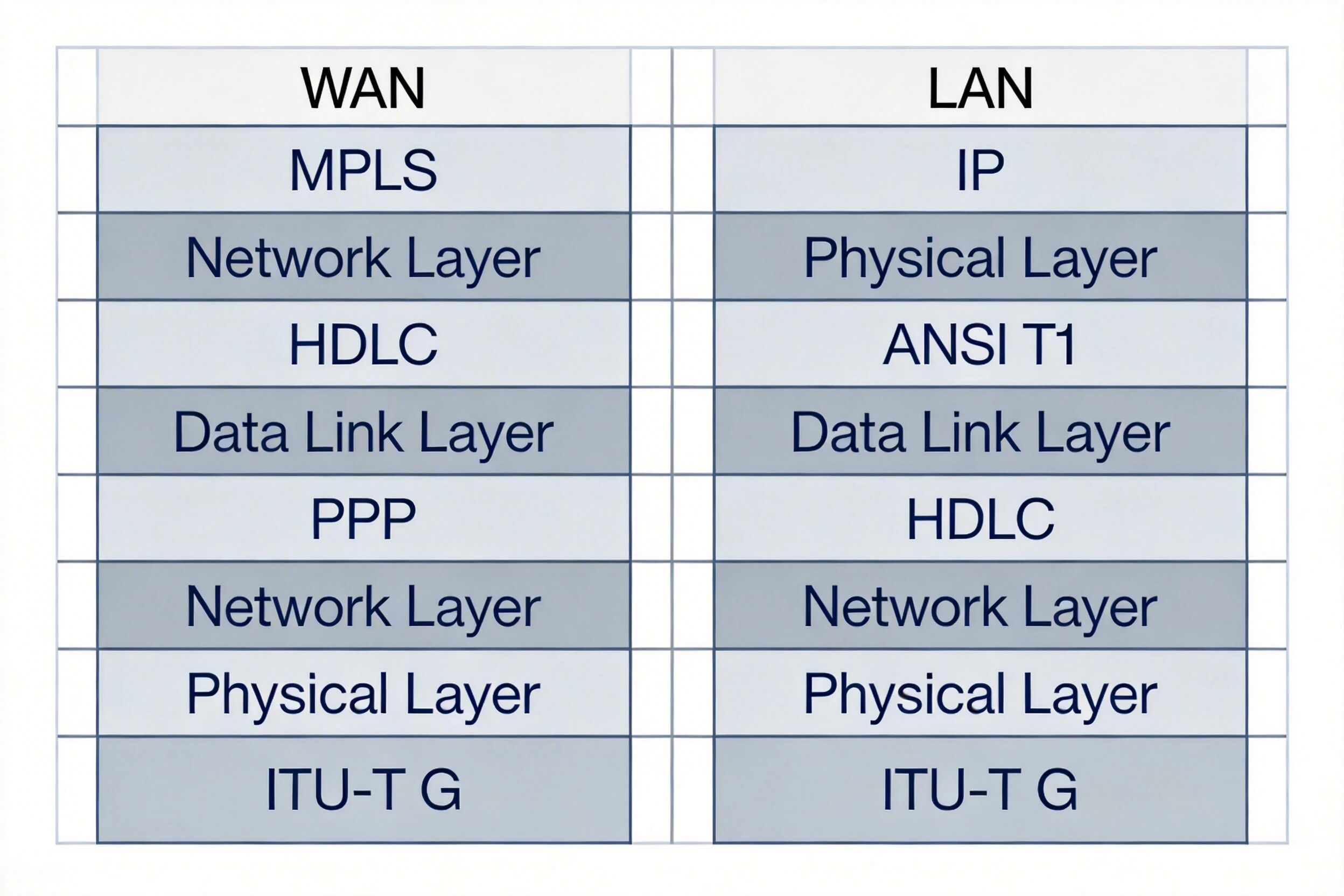

广域网与局域网协议栈对比图

三、流量控制与差错控制机制

（一）流量控制核心协议

流量控制的核心目标是解决发送方速率与接收方处理能力不匹配的问题，避免缓冲区溢出导致的丢包，主流协议包括两类：

停等协议

1. 工作原理：发送方发送 1 个帧后，等待接收方返回确认（ACK）帧，收到 ACK 后再发送下一帧；若超时未收到 ACK 则重传该帧。

2. 性能计算：信道利用率 = 帧传输时间 /(帧传输时间 + 2 * 传播时延)，当链路传播时延远大于帧传输时间时，信道利用率不足 1%，仅适用于短距离、低速率链路。

滑动窗口协议

1. 工作原理：发送方维护一个长度为 W 的发送窗口，可连续发送窗口内的多个帧，无需等待逐帧确认；收到接收方的 ACK 后，窗口向后滑动，释放已确认帧的缓冲区。

2. 性能特性：信道利用率最高可达 W帧传输时间 /(帧传输时间 + 2传播时延)，当窗口大小 W≥(2 * 传播时延 / 帧传输时间)+1 时，可实现链路带宽 100% 利用。

（二）差错控制：ARQ 协议体系

自动重传请求（ARQ）是滑动窗口协议实现可靠传输的核心机制，通过帧编号、确认应答、超时重传三类机制实现差错恢复，主流 ARQ 协议包括三类：

停等 ARQ

1. 工作原理 ：发送窗口大小 W=1，发送 1 帧后等待 ACK，超时或收到否定确认（NAK）则重传该帧。

2. 特性：实现简单，但效率极低，仅适用于误码率极低的短距离链路。

后退 N 帧 ARQ（GBN）

1. 工作原理 ：发送窗口大小 1为帧编号二进制位数），若某帧出错，接收方丢弃该帧及后续所有帧，发送方从出错帧开始重传所有已发送但未确认的帧。

2. 特性 ：接收端无需缓存，实现简单，但链路误码率高于 10^-5 时，重传开销急剧上升，效率大幅下降。

选择重发 ARQ（SR）

1. 工作原理：发送窗口大小 1

2. 特性 ：重传开销低，链路利用率高，但接收端需要至少 W 大小的缓存空间，实现复杂度较高。

（三）核心考点与计算

窗口大小计算为高频选择题考点，核心公式如下：

后退 N 帧 ARQ：W≤2^K-1，K 为帧序列号位数

选择重发 ARQ：W≤2^(K-1)

典型真题：若采用后退 N 帧 ARQ，发送窗口大小为 32，求至少需要的序列号位数。

解析：根据公式 32≤2^K-1，得 2^K≥33，最小 K 值为 6（2^6=64），答案为 6 位。

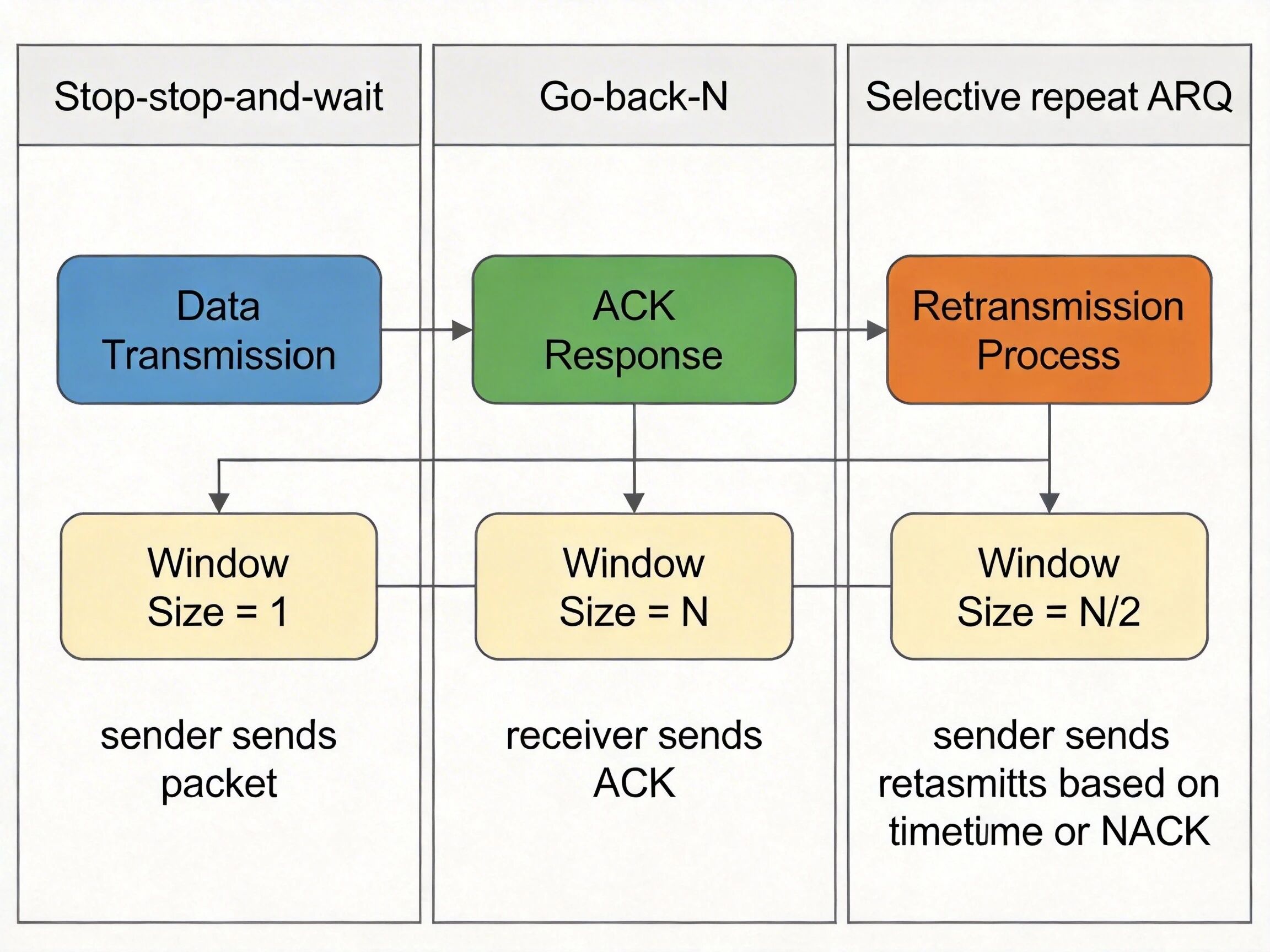

三类 ARQ 协议工作流程对比图

四、HDLC 协议原理与考点

（一）HDLC 基本特性

高级数据链路控制（HDLC）是 ISO 于 1979 年发布的面向比特的同步数据链路层协议，遵循 ISO 3309、ISO 4335 标准，曾是 Cisco 路由器串行接口默认的广域网封装协议。HDLC 仅支持同步传输，不提供认证、多协议封装功能，适用于可靠性要求高的私有专线场景。

（二）HDLC 帧结构与核心机制

帧结构：HDLC 帧长度可变，核心字段包括：

1. 标志字段：长度 8bit，固定为 01111110，作为帧的起始和结束定界符。

2. 地址字段：长度 8/16bit，标识接收端地址，点到点链路中通常无实际意义。

3. 控制字段：长度 8/16bit，为核心字段，存放帧编号 N (S)、应答号 N (R)，标识帧类型。

4. 信息字段：长度可变，承载上层用户数据。

5. FCS 字段：长度 16/32bit，采用 CRC 校验，检测帧传输错误。

0 比特填充技术：为避免数据字段中出现与标志字段相同的比特序列导致帧边界误判，发送端在数据区每检测到连续 5 个 "1"，自动插入 1 个 "0"；接收端收到数据时，每检测到连续 5 个 "1"，自动删除后续的 1 个 "0"，恢复原始数据。

（三）HDLC 帧类型与功能

HDLC 通过控制字段的前 2bit 标识帧类型，共分为三类：

信息帧（I 帧） ：控制字段第 1 位为 0，承载用户数据，包含 N (S) 发送序列号、N (R) 接收应答号，实现捎带确认。

管理帧（S 帧） ：控制字段前 2 位为 10，无信息字段，用于流量控制和差错控制，通过 S1、S2 位标识具体功能：

1. 00：RR（接收就绪），确认 N (R) 之前的所有帧，准备接收 N (R) 号帧，对应肯定确认机制。

2. 01：REJ（拒绝），要求从 N (R) 号帧开始全部重发，对应后退 N 帧 ARQ 机制。

3. 10：RNR（接收未就绪），确认 N (R) 之前的所有帧，但要求暂停发送后续帧，用于流量控制。

4. 11：SREJ（选择拒绝），要求仅重传 N (R) 号帧，对应选择重发 ARQ 机制。

无编号帧（U 帧） ：控制字段前 2 位为 11，用于链路建立、拆除等控制功能，包括 SETUP、DISC、UA 等命令。

（四）真题典型考法

题目常给出发送帧序列和接收的 S 帧类型，要求推断后续动作：

示例 1：发送方已发送帧 1、2、3、4、5，收到 REJ 3 帧，则需重发帧 3、4、5。

示例 2：发送方已发送帧 1-6，收到 RNR 5 帧，表示对方已确认帧 1-4，但暂时无法接收后续帧，需暂停发送。

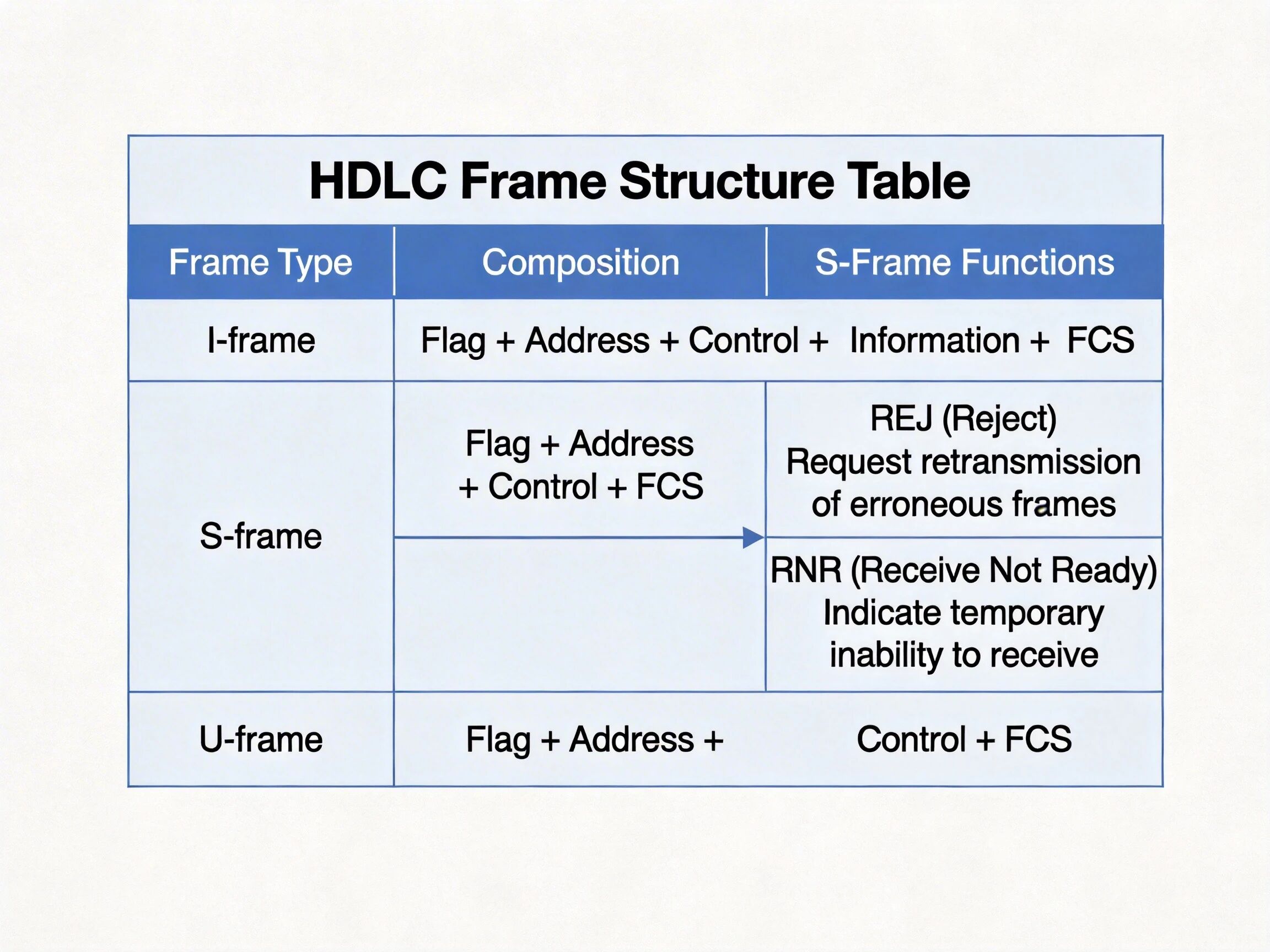

HDLC 帧结构与 S 帧功能对应表

五、PPP 协议原理与考点

（一）PPP 基本特性

点对点协议（PPP）是 IETF 于 1994 年发布的面向字符的数据链路层协议，遵循 RFC 1661 标准，广泛应用于拨号接入、家庭宽带、专线接入等场景，核心特性包括：

支持异步（拨号）和同步（专线）两种传输模式。

支持多网络层协议封装，可同时承载 IP、IPX 等多种协议。

通过链路控制协议（LCP）完成链路建立、配置、测试、拆除功能。

通过网络控制协议（NCP）完成网络层参数协商，包括 IP 地址分配、DNS 服务器地址分配等。

支持 PAP、CHAP 两种身份认证机制，实现用户接入控制。

（二）PPP 认证机制对比

PAP 认证（密码认证协议）

1. 工作流程 ：二次握手，被验证方主动向主验证方明文发送用户名和密码，主验证方校验后返回认证成功 / 失败报文。

2. 特性 ：实现简单，但密码明文传输，安全性低，仅适用于安全要求不高的场景。

CHAP 认证（挑战握手认证协议）

1. 工作流程 ：三次握手，主验证方主动向被验证方发送随机挑战报文，被验证方使用密码对挑战报文进行 MD5 哈希运算，返回哈希值；主验证方使用本地存储的密码进行相同哈希运算，对比结果一致则认证通过。

2. 特性 ：传输过程中不传递密码，仅传输哈希值，安全性高，是广域网接入的主流认证机制。

（三）PPPoE 协议

PPPoE（以太网上的 PPP）遵循 RFC 2516 标准，将 PPP 帧封装在以太网帧中传输，是当前家庭光纤宽带、小区宽带的主流接入技术，核心功能包括：

运营商可通过 PPPoE 实现用户身份认证、带宽控制、计费管理。

支持动态分配公网 IP 地址，节约公网 IP 资源。

工作流程分为发现阶段和会话阶段：发现阶段完成用户端与 BRAS 设备的 MAC 地址协商，会话阶段完成 PPP 的 LCP 协商、认证、NCP 协商，最终建立数据传输通道。

（四）HDLC 与 PPP 核心特性对比

特性	HDLC	PPP
封装类型	面向比特	面向字符
认证支持	不支持	支持 PAP/CHAP
多协议封装	不支持	支持
IP 地址协商	不支持	支持 NCP 协商
适用场景	私有专线	公共接入网

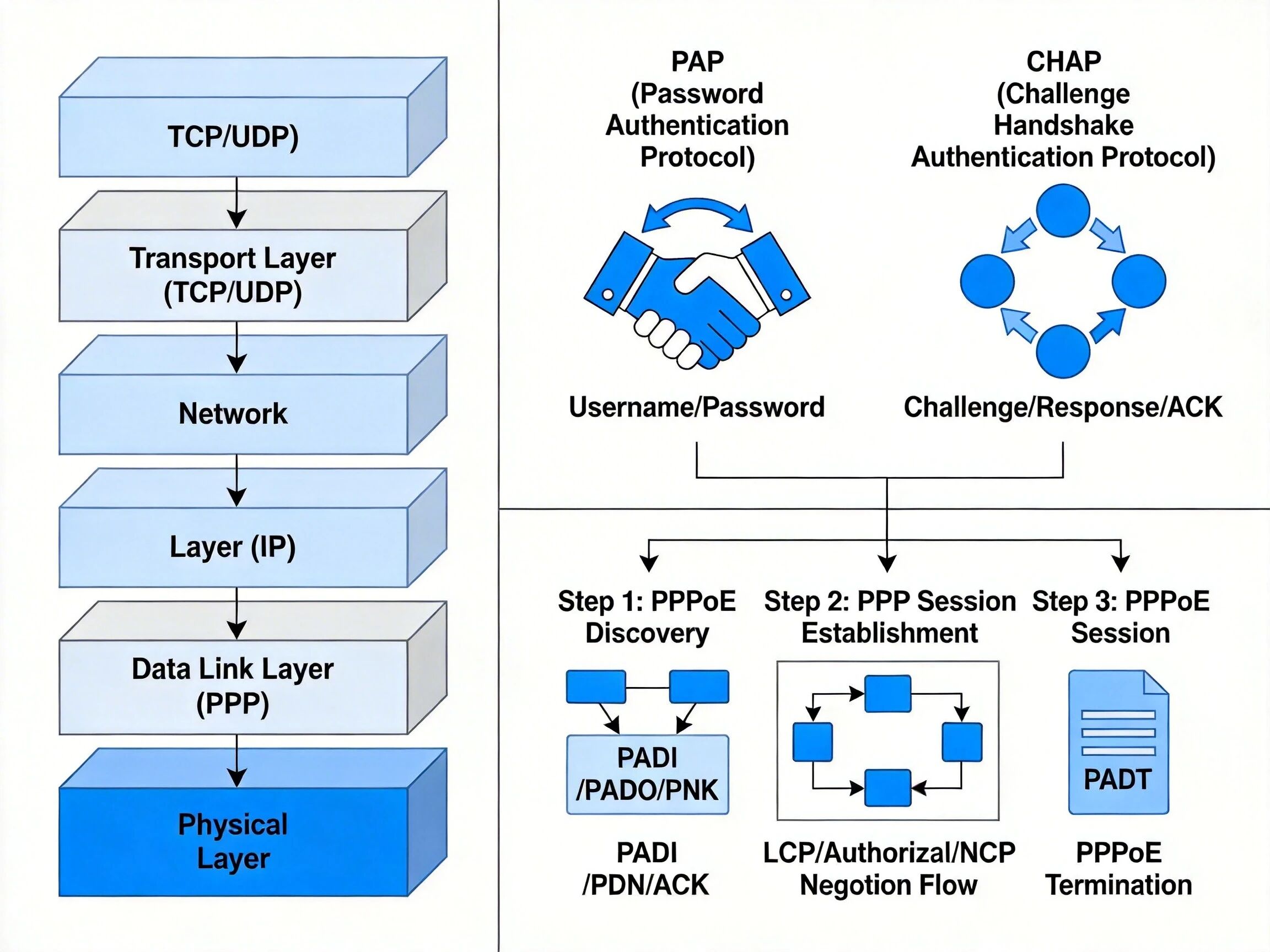

PPP 协议栈与 PPPoE 工作流程示意图

六、技术演进与考试趋势

（一）广域网技术演进方向

传统电路交换广域网（SDH/SONET）向分组交换广域网（PTN、IPRAN）演进，实现数据、语音、视频业务的统一承载。

广域网协议简化 ：传统 HDLC、帧中继、ATM 等协议逐渐退出，MPLS、SRv6 等三层承载协议成为主流，数据链路层封装逐渐向以太网统一。

智能广域网（SD-WAN）快速发展，通过软件定义实现链路智能调度、应用优化、安全集成，大幅降低广域网专线成本。

（二）软考考试趋势

传统考点占比稳定：HDLC 与 PPP 特性、ARQ 窗口计算、流量控制机制等基础考点每年必考，分值约 1 分。

新兴技术考查增加：SD-WAN、PTN、IPRAN 等现代广域网技术在近年考试中出现频率上升，通常以概念题形式考查，分值约 1 分。

广域网技术演进路线图

七、总结与备考建议

（一）核心知识点提炼

广域网跨物理层、数据链路层、网络层三层，核心特性为覆盖范围大、时延高、依赖运营商公用链路。

流量控制核心为匹配收发速率，停等协议效率低，滑动窗口协议可实现带宽高效利用；三类 ARQ 机制中，后退 N 帧实现简单、选择重发效率高，窗口大小计算为核心考点。

HDLC 是面向比特的同步链路层协议，通过 0 比特填充实现帧定界，三类 S 帧分别对应不同的 ARQ 和流量控制机制。

PPP 是面向字符的链路层协议，支持认证、多协议封装、IP 地址协商，CHAP 认证安全性高于 PAP，PPPoE 是家庭宽带的主流接入技术。

（二）考试重点提示

高频考点：滑动窗口大小计算、ARQ 协议特性、HDLC S 帧功能、PPP 认证机制对比、PPPoE 应用场景。

易错点：选择重发 ARQ 与后退 N 帧 ARQ 的窗口计算公式混淆、HDLC 与 PPP 的封装类型混淆、CHAP 与 PAP 的握手次数混淆。

（三）备考与实践建议

备考策略：熟记窗口计算公式，通过 10-15 道历年真题掌握计算规律；对比记忆 HDLC 与 PPP 的特性差异，重点掌握 S 帧功能、认证机制两类常考对比题。

实践验证：可在 Cisco/Huawei 路由器上配置串行接口 HDLC/PPP 封装，完成 CHAP 认证配置、PPPoE 服务器配置，通过抓包工具分析帧结构，加深对协议原理的理解。

下期我们将深入广域网传输网技术，系统梳理 SDH/SONET 的速率体系、帧结构，以及 PTN、IPRAN 等现代传输技术的核心特性，覆盖传输网模块的全部考点。
