Linux内核网络驱动框架

Linux内核通用网络驱动基础内容：

struct net_device

alloc_netdev / free_netdev

register_netdev

netdev_ops

ndo_start_xmit

skb 基础

NAPI 原理
一、一句话概括

以太网驱动 = 找到硬件 → 初始化 MAC/PHY → 注册网卡 → 实现发包 + 收包 → 提供状态统计

二、完整标准流程（按执行顺序）

1. 设备匹配与 probe（驱动入口）

驱动通过 platform / PCI / USB 总线注册

硬件被枚举后，内核调用 probe 函数

做基础资源申请：

地址映射 ioremap

复位硬件

读取芯片 ID 校验

probe
↳ 资源映射、复位、ID检测

2. 分配 net_device 结构体
复制代码
ndev = alloc_netdev(sizeof(priv), "eth%d", ether_setup);
分配内核标准网卡对象

附带一块私有数据区 priv

初始化以太网默认参数

3. 初始化私有数据 & 硬件基本配置

初始化锁、队列、定时器

读取 / 设置 MAC 地址

设置网卡基本特性：广播、多播、校验和等

priv = netdev_priv(ndev);
eth_hw_addr_set(ndev, mac_addr);

4. 填充 netdev_ops（驱动最重要的接口）

内核靠这组函数操作你的网卡：
复制代码
static const struct net_device_ops drv_netdev_ops = {
    .ndo_open       = drv_open,
    .ndo_stop       = drv_stop,
    .ndo_start_xmit = drv_start_xmit,
    .ndo_set_mac    = eth_mac_addr, // 通用或自己实现
    .ndo_get_stats  = drv_get_stats,
};
这是驱动的灵魂。

5. 注册网卡到内核
复制代码
register_netdev(ndev);
执行后：

系统出现 eth0

可被 ip link 看到

可被 NetworkManager 管理

三、网卡启用流程（ip link set up → ndo_open）

用户 ifconfig eth0 up 时内核调用 ndo_open

必须做：

硬件使能：时钟、电源、复位释放

初始化 MAC：配置帧长度、模式、过滤

初始化 PHY：自动协商、获取链路状态

申请中断 request_irq

初始化 NAPI（收包用）

启动发送队列 netif_start_queue(ndev)

完成后，网卡真正可以收发数据。

四、发包核心流程（ndo_start_xmit）

协议栈下发一个 skb，驱动必须：

校验 skb 合法性

映射数据到 DMA（或拷贝到芯片 FIFO）

启动硬件发送

发送完成后：

释放 skb

唤醒发送队列

出错返回错误码

ndo_start_xmit
↳ 封装帧
↳ 写入硬件
↳ 启动发送
↳ 返回 NETDEV_TX_OK

五、收包核心流程（中断 + NAPI）

硬件收到帧 → 触发中断

中断函数只做一件事：关闭中断，调度 NAPI

NAPI poll 函数真正收包：

从硬件 FIFO/DMA 读数据

分配 skb、拷贝数据

填充协议类型、时间戳

上交协议栈：netif_receive_skb(skb)

收完一轮重新开中断

中断
↳ napi_schedule
↳ napi_poll
↳ 读硬件 → 组skb → 上交协议栈

六、网卡停用流程（ip link set down → ndo_stop）

停止发送队列 netif_stop_queue

关闭中断

停止 NAPI

关闭 MAC/PHY

断电 / 复位硬件

七、卸载流程（remove）
复制代码
unregister_netdev(ndev);
free_netdev(ndev);
iounmap(...);
八、极简流程图（最核心，建议记住）
复制代码
probe
  ↓
alloc_netdev
  ↓
填充 netdev_ops
  ↓
register_netdev → 出现 eth0
  ↓
ndo_open（up时调用）
  ↳ 初始化MAC/PHY
  ↳ 申请中断
  ↳ 启动NAPI
  ↳ 启动发送队列
  ↓
ndo_start_xmit（发包）
  ↓
NAPI poll（收包）
  ↓
ndo_stop（down时调用）
  ↓
unregister_netdev
  ↓
free_netdev
九、和 WiFi 驱动的关系（非常重要）

以太网驱动 = 纯网络设备驱动 WiFi 驱动 = 以太网驱动 + 无线协议层（cfg80211/mac80211）

发包：都是 ndo_start_xmit

收包：都是 NAPI + skb

设备管理：都是 net_device

学会以太网，WiFi 驱动你就已经学会 60%
接下来，逐个讲解各个核心内容。

struct net_device

这是 Linux 网络驱动最核心的结构体 ，以太网、WiFi、4G/5G 全部用它。

你必须彻底看懂它，才能真正懂网络驱动。

0. 一句话定位

struct net_device = 内核眼中的一张网卡

系统里看到的 eth0、wlan0、ens33 本质都是它。

一、定义在哪里？

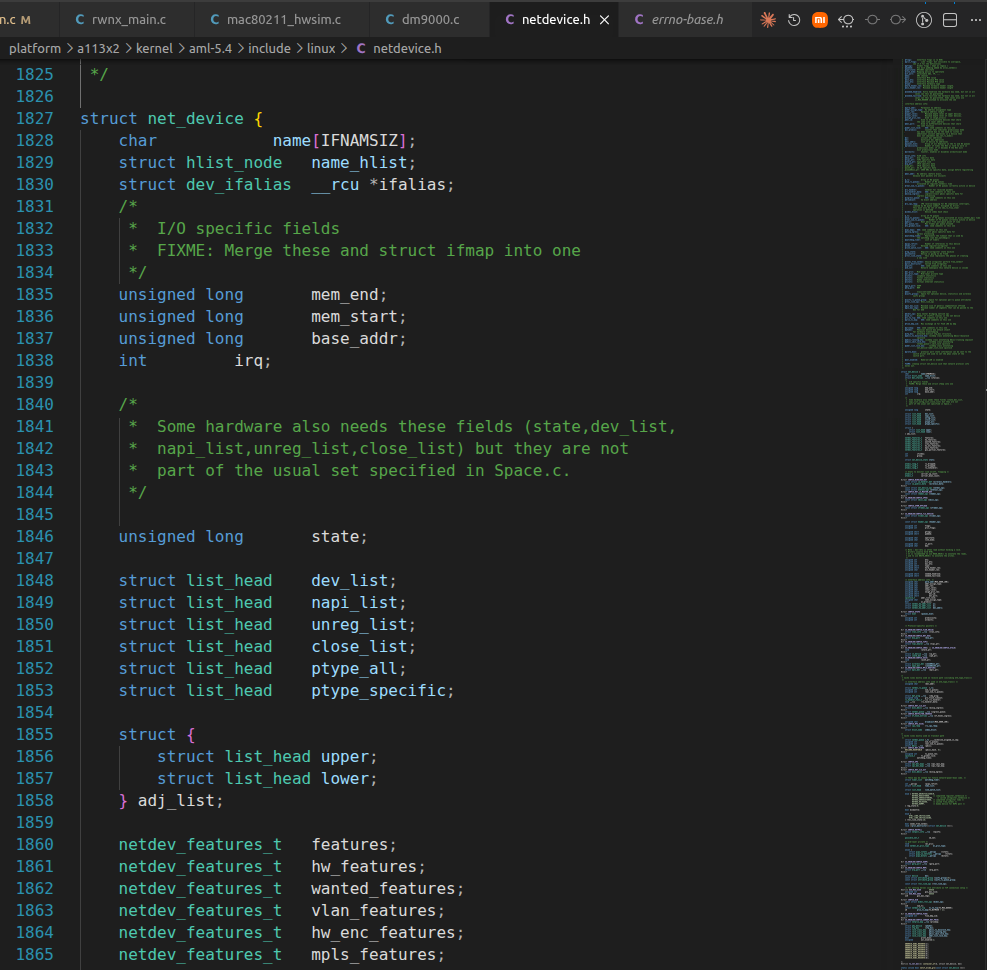

复制代码
include/linux/netdevice.h
如下所示：

这是 Linux 网络驱动最重要头文件。

二. 核心组成（必须记住）

我把它分成 5 大块，驱动开发只需要关心这些：

① 设备身份信息
复制代码
char name[IFNAMSIZ];      // 网卡名 "eth0" "wlan0"
unsigned char dev_addr[]; // MAC 地址
unsigned int flags;       // 设备状态（UP、RUNNING、广播...）
② 最重要：操作函数集合 netdev_ops

驱动必须提供，内核靠它调用驱动
复制代码
const struct net_device_ops *netdev_ops;
里面包含：
复制代码
.ndo_open       // 启用网卡
.ndo_stop       // 停止网卡
.ndo_start_xmit // 发送数据（核心！）
.ndo_set_mac    // 设置MAC地址
③ 收发包相关
复制代码
struct netdev_queue *tx_queue; // 发送队列
unsigned int mtu;              // 最大传输单元 1500
unsigned int needed_headroom;  // 帧头空间
④ 私有数据（驱动自己用）
复制代码
unsigned long priv[]; // 私有数据区
获取方式：
复制代码
struct my_priv *priv = netdev_priv(ndev);
存放：硬件地址、状态、队列、统计、寄存器等

⑤ 统计信息
复制代码
struct rtnl_link_stats64 stats;
收发包数量

丢包数

错误数

三. 它从哪里来？

由内核函数分配：
复制代码
struct net_device *ndev;
ndev = alloc_netdev(...); // 分配
register_netdev(ndev);    // 让系统看见
WiFi 驱动是封装版：
复制代码
ieee8011_alloc_hw(...) → 内部自动 alloc_netdev
四. 内核如何使用 net_device？

非常简单：
复制代码
协议栈
   ↓
找到 net_device
   ↓
调用 netdev_ops 里的函数
   ↓
驱动操作硬件
内核不关心硬件是什么，只认识 net_device

五. 以太网 vs WiFi 里的 net_device

以太网

直接用：
复制代码
alloc_netdev → register_netdev
WiFi

由 mac80211 层帮你创建管理：
复制代码
ieee80211_alloc_hw → 内部创建 net_device
但最终对内核来说，都是 net_device

几个常见操作接口

一、分配 / 释放相关（创建网卡）

1. 分配 net_device
复制代码
struct net_device *alloc_netdev(
    int sizeof_priv,
    const char *name,
    void (*setup)(struct net_device *)
);
作用：创建一张网卡

常用简化版：

struct net_device *ndev = alloc_etherdev(sizeof(struct my_priv));

三个参数含义

sizeof_priv 驱动私有数据大小 驱动自己定义的 priv 结构体多大，就传多大。

name网卡名模板，比如：

"eth%d"

"wlan%d"``%d 会被内核自动编号（0、1、2...）

setup 函数指针，内核用来初始化网卡默认参数 以太网一般传 ether_setup

①最常用写法（以太网）
复制代码
struct net_device *ndev;

// 分配
ndev = alloc_netdev(sizeof(struct my_priv),
                    "eth%d",
                    ether_setup);
更简单的宏（以太网专用）
复制代码
ndev = alloc_etherdev(sizeof(struct my_priv));
内部就是封装了 alloc_netdev + ether_setup

②分配后得到什么？

一个完整的 struct net_device

后面跟着一块私有数据区（priv）

基础参数被 ether_setup 初始化好

你可以直接：
复制代码
struct my_priv *priv = netdev_priv(ndev);
③执行成功 vs 失败

成功：返回非 NULL 指针

失败：返回 NULL所以必须判断：

ndev = alloc_etherdev(sizeof(*priv));
if (!ndev)
return -ENOMEM;

④它和 register_netdev 的关系
复制代码
alloc_netdev     // 创造网卡（内核里有了）
      ↓
register_netdev  // 把网卡暴露给系统（ip link 能看到）
alloc 只是创建对象，register 才让它出现！

⑤内存布局（非常重要）

alloc_netdev 分配的内存是：
复制代码
[ struct net_device ]  [ 私有数据 priv ]
连续一块内存，所以才能用 netdev_priv() 快速获取私有数据。
2. 释放 net_device
复制代码
void free_netdev(struct net_device *ndev);
只有未注册的设备才能用这个释放。
二、注册 / 注销相关（让系统看见网卡）

1. 注册网卡
复制代码
int register_netdev(struct net_device *ndev);
执行后：ip link 看到 eth0/wlan0

失败返回 -errno

2. 注销网卡
复制代码
void unregister_netdev(struct net_device *ndev);
卸载驱动前必须调用

三、获取私有数据（驱动最常用）
复制代码
void *netdev_priv(const struct net_device *ndev);
用法：
复制代码
struct my_priv *priv = netdev_priv(ndev);
本质就是：

计算出 ndev 后面那块私有数据的地址，并返回给你。

就这么简单！

一般使用流程：
复制代码
// 1. 分配：net_device + 私有数据 一起分配
ndev = alloc_netdev(sizeof(struct my_priv), ...);

// 2. 获取：拿到已经分配好的私有数据地址
priv = netdev_priv(ndev);

// 3. 使用：你自己往里面填值
priv->xxx = 123;
priv->data = 456;
总结三句话（背下来）

alloc_netdev(sizeof_priv) 时，私有数据就已经分配好了

netdev_priv(ndev) 只是获取这块内存的地址

获取后，你自己读写里面的内容

flags网卡状态

struct net_device 里的 flags 是网卡的运行状态标志，在内核中定义在：
复制代码
include/uapi/linux/if.h
下面只列驱动里最常见、必须认识的，不用记全部。

一、最常用的 flags（驱动高频出现）

1. IFF_UP

网卡被启用

ip link set eth0 up 时内核会置位

驱动不能随便改，由内核管理

2. IFF_RUNNING

表示链路已连通（网口插好、载波检测到）

以太网：插上网线 → 置位

WiFi：关联 AP 成功 → 驱动要自己置位

netif_carrier_on(ndev); // 内部会设置 IFF_RUNNING

3. IFF_BROADCAST

支持以太网广播

几乎所有网卡都有

4. IFF_MULTICAST

支持组播

以太网、WiFi 必带

5. IFF_ALLMULTI

接收所有组播包

驱动在处理多播列表时会用到

6. IFF_PROMISC

混杂模式

tcpdump -i eth0 promisc 时开启

驱动要在 ndo_set_rx_mode 里处理

7. IFF_LOOPBACK

环回网卡 lo 专用

8. IFF_POINTOPOINT

点对点链路（PPP、VPN 等）

二、驱动里最常用的组合（默认以太网）
复制代码
ndev->flags = IFF_BROADCAST | IFF_MULTICAST;
三、简单记忆口诀

IFF_UP：网卡启用了

IFF_RUNNING：链路通了

IFF_BROADCAST：支持广播

IFF_MULTICAST：支持组播

IFF_PROMISC：开了抓包模式

struct net_device_ops

struct net_device_ops 是 网络驱动的 "回调函数集合" ，也就是：内核要操作网卡时，调用驱动里的哪些函数。

1. 它是干嘛的？

内核协议栈本身不知道你具体硬件怎么操作 ，所以驱动必须提供一套标准接口，告诉内核：

网卡启用时调用哪个函数

停止时调用哪个

要发数据包时调用哪个

设置 MAC 地址时调用哪个

这一套接口，就是 netdev_ops。

2. 定义在哪
复制代码
include/linux/netdevice.h
结构大概长这样（只列关键）：
复制代码
struct net_device_ops {
    netdev_tx_t (*ndo_start_xmit)(struct sk_buff *skb,
                                  struct net_device *dev);

    int      (*ndo_open)(struct net_device *dev);
    int      (*ndo_stop)(struct net_device *dev);

    int      (*ndo_set_mac)(struct net_device *dev, void *addr);
    void     (*ndo_set_rx_mode)(struct net_device *dev);

    struct rtnl_link_stats64 *
             (*ndo_get_stats64)(struct net_device *dev,
                                struct rtnl_link_stats64 *stats);
};
3. 几个必实现、必认识的成员

① ndo_open

触发时机：ip link set eth0 up

驱动里要做：

硬件上电、初始化 MAC/PHY

申请中断

初始化 NAPI

启动发送队列 netif_start_queue

② ndo_stop

触发时机：ip link set eth0 down

驱动里要做：

停止队列

关闭中断

停止 NAPI

硬件下电

③ ndo_start_xmit（核心中的核心）

触发时机：内核要发一个数据包

传入：struct sk_buff *skb

驱动要做：

把 skb 数据发给硬件

启动发送

发送完成后释放 skb

返回：NETDEV_TX_OK

④ ndo_set_mac

触发时机：ip link set eth0 address xx:xx:xx:xx:xx:xx

作用：设置网卡 MAC 地址

⑤ ndo_set_rx_mode

触发时机：设置混杂模式、组播、广播时

驱动要配置硬件接收过滤器

⑥ ndo_get_stats64

用于 ip -s link 展示收发包、丢包统计

4. 驱动里标准用法（极简示例）
复制代码
// 1. 定义你自己的实现函数
static netdev_tx_t my_drv_start_xmit(struct sk_buff *skb,
                                      struct net_device *dev)
{
    // 发包逻辑
    dev_kfree_skb(skb);
    return NETDEV_TX_OK;
}

static int my_drv_open(struct net_device *dev)
{
    // 初始化硬件、中断、NAPI
    netif_start_queue(dev);
    return 0;
}

// 2. 填充 netdev_ops
static const struct net_device_ops my_netdev_ops = {
    .ndo_open       = my_drv_open,
    .ndo_start_xmit = my_drv_start_xmit,
    // 其他...
};

// 3. 把 netdev_ops 挂到 net_device
ndev->netdev_ops = &my_netdev_ops;
5. 一句话总结

netdev_ops 就是驱动给内核的 "操作手册"： 内核叫你干嘛，你就实现对应的 ndo_xxx 函数。

ndo_open → 开机

ndo_stop → 关机

ndo_start_xmit → 发数据

这三个是以太网驱动灵魂。

ndo_open

ndo_open 就是：网卡被启用（up）时，驱动要做的所有初始化工作。

用户敲命令：
复制代码
ip link set eth0 up
内核就会调用你驱动里的 ndo_open 函数。

1. ndo_open 是干嘛的？

当网卡从关闭 → 启动 时，内核调用它。它的使命只有一个：把硬件准备好，让网卡可以收发包！

2. 标准 ndo_open 必须做哪几件事？（背会这 5 步）

一个合格的 ndo_open 必须做：

① 硬件初始化

打开时钟

释放复位

初始化 MAC 控制器

初始化 PHY（网口）

② 申请中断
复制代码
request_irq(irq, my_interrupt_handler, ...);
收包靠中断。

③ 初始化 NAPI（收包核心）
复制代码
napi_enable(&priv->napi);
④ 启动发送队列
复制代码
netif_start_queue(dev);
告诉内核：我准备好了，可以发包了！

⑤ 打开硬件收发功能

启动 RX

启动 TX

3. 最简标准模板（背会它，走遍天下以太网都不怕）
复制代码
static int my_ndo_open(struct net_device *dev)
{
    struct my_priv *priv = netdev_priv(dev);

    // 1. 硬件初始化
    hw_init(priv);

    // 2. 申请中断
    request_irq(priv->irq, my_isr, ..., dev->name, dev);

    // 3. 使能NAPI
    napi_enable(&priv->napi);

    // 4. 启动发送队列
    netif_start_queue(dev);

    // 5. 启动硬件收发
    hw_start_tx_rx(priv);

    return 0; // 成功
}
4. 成功返回什么？失败返回什么？

成功：return 0

失败：return -errno 例如：

return -ENXIO

return -EINVAL

return -ENOMEM

5. ndo_open 成功后意味着什么？

意味着：✅ 网卡 up✅ 硬件就绪✅ 中断开启✅ 队列启动✅ 可以收发包了！

ndo_stop

ndo_stop 就是网卡被 down 时的 "清理函数" ，和 ndo_open 完全反过来。

用户执行：
复制代码
ip link set eth0 down
# 或者老命令
ifconfig eth0 down
内核就会调用驱动里的 ndo_stop。

它是干嘛的？

做三件事：

停止收发数据

释放资源（中断、关闭 NAPI、停止队列）

关闭硬件

目的：让网卡进入安静、低功耗、安全的关闭状态。

标准固定流程（背这个就够）
复制代码
static int my_ndo_stop(struct net_device *dev)
{
    struct my_priv *priv = netdev_priv(dev);

    // 1. 先停止队列：不让内核再发数据包下来
    netif_stop_queue(dev);

    // 2. 关闭硬件收发
    hw_disable_tx_rx(priv);

    // 3. 关闭 NAPI
    napi_disable(&priv->napi);

    // 4. 释放中断
    free_irq(priv->irq, dev);

    // 5. 硬件下电/复位
    hw_deinit(priv);

    return 0;
}
必须做的 5 件事

**netif_stop_queue(dev)**停止发送队列，防止协议栈继续发包。

关闭硬件收发告诉芯片别再收包、发包。

**napi_disable**关闭收包轮询。

**free_irq**释放中断，避免中断处理函数还在跑。

硬件断电 / 复位进入低功耗状态。

和 ndo_open 对比记忆

ndo_open（up） ndo_stop（down）

硬件初始化硬件反初始化

request_irq free_irq

napi_enable napi_disable

netif_start_queue netif_stop_queue

启动收发关闭收发

就是一对逆操作。

返回值

成功：return 0

失败：return -EXXX（一般很少失败）

ndo_open（up）	ndo_stop（down）
硬件初始化	硬件反初始化
request_irq	free_irq
napi_enable	napi_disable
netif_start_queue	netif_stop_queue
启动收发	关闭收发

`ndo_start_xmit`

网络驱动最重要、最核心、必须掌握的函数：没有之一！

我用最直白、最标准、驱动开发必懂的方式讲，看完你就懂发包流程。

1. 一句话定位

ndo_start_xmit = 内核让驱动 "发一个数据包"

内核协议栈有数据要发

找到你的网卡

调用你的 ndo_start_xmit 函数

把数据包交给你

2. 函数原型（必须记住）
复制代码
netdev_tx_t (*ndo_start_xmit)(struct sk_buff *skb,
                              struct net_device *dev);
两个参数：

struct sk_buff *skb

内核发给你的数据包（装着要发的数据）

这是内核网络数据的标准格式。

struct net_device *dev

你的网卡设备。

3. 驱动里必须做什么？（核心 4 步）

你的驱动拿到 skb 后，只需要干这 4 件事：

① 从 skb 里拿出数据

数据在 skb->data，长度是 skb->len。

② 把数据发给硬件

通过寄存器、FIFO、DMA 或 USB/SDIO，把数据拷贝到网卡芯片。

③ 释放 skb

数据发出去后，内核不管了，驱动必须释放内存！
复制代码
dev_kfree_skb(skb);
④ 返回成功状态
复制代码
return NETDEV_TX_OK;
4. 最简标准模板（背会它）
复制代码
static netdev_tx_t my_ndo_start_xmit(struct sk_buff *skb,
                                     struct net_device *dev)
{
    // 1. 获取私有数据
    struct my_priv *priv = netdev_priv(dev);

    // 2. 把数据写到硬件（核心操作）
    //    比如：memcpy(priv->tx_buffer, skb->data, skb->len);
    //    比如：write_reg(TX_START, 1);

    // 3. 释放数据包（极其重要！）
    dev_kfree_skb(skb);

    // 4. 告诉内核：发送成功
    return NETDEV_TX_OK;
}
5. 关键注意点（面试 / 踩坑必问）

❌ 绝对不能做的事：

不能在这个函数里睡眠 （不能调用 msleep, mutex_lock）

它运行在原子上下文 / 软中断，睡了内核直接崩溃。

不能丢 skb

要么发出去，要么失败释放，必须 dev_kfree_skb。

✅ 硬件忙了怎么办？

如果硬件满了，发不了：
复制代码
netif_stop_queue(dev); // 告诉内核：别发了，我满了！
return NETDEV_TX_BUSY;
等硬件空了，再唤醒：
复制代码
netif_wake_queue(dev);
更多待补充。

网络数据收发

在讲网络数据收发之前，我们先熟悉下sk_buff和NAPI

sk_buff

这是 Linux 网络最核心的数据结构 ，全称 Socket Buffer。

我用最简单、最形象、驱动必懂的方式讲，看完你再也不会懵。

1. 它是干嘛的？

sk_buff = 内核网络的 "数据包裹 / 快递盒"

不管是发送还是接收

不管是 TCP、UDP、IP

不管是以太网、WiFi、4G/5G

所有网络数据，在内核里全都是用 sk_buff 来传递的！

你在 ndo_start_xmit 里收到的就是它，收包时上交给内核的也是它。

2. 核心结构（记住这 4 个）

不用记几千行结构体，驱动开发只需要懂这 4 个成员：
复制代码
struct sk_buff {
    unsigned char *head;   // 整个缓冲区起始地址
    unsigned char *data;   // **当前有效数据的起始地址（最重要）**
    unsigned int   len;    // **有效数据长度（最重要）**
    unsigned char *tail;   // 数据尾部
    unsigned char *end;    // 整个缓冲区结束地址
};
最重要的两个！

skb->data 指向数据包真正内容的指针（以太网头 + IP 头 + 数据）

**skb->len**数据包总长度

3. 驱动怎么用它？（发包 + 收包）

① 发包时（ndo_start_xmit）

内核把包给你，你直接读数据发给硬件：
复制代码
// 数据地址：skb->data
// 数据长度：skb->len

// 拷贝到硬件发送
memcpy(hw_tx_buf, skb->data, skb->len);
② 收包时（硬件收到数据）

你构造 skb，把数据填进去，交给内核：
复制代码
struct sk_buff *skb = dev_alloc_skb(packet_len);
memcpy(skb->data, hw_rx_buf, packet_len);
skb->len = packet_len;

netif_receive_skb(skb); // 上交协议栈
4. 几个必备操作函数（驱动高频用）

1) 分配一个 skb（收包用）
复制代码
struct sk_buff *skb = dev_alloc_skb(buflen);
2) 释放一个 skb（发包完成必须做！）
复制代码
dev_kfree_skb(skb);
3) 往 data 前面加头部（常用来写帧头）
复制代码
skb_push(skb, bytes);
4) 往 data 后面加数据
复制代码
skb_put(skb, bytes);
5. 最简单的记忆法

skb = 装网络数据的标准盒子

你要发数据：内核给你一个装满的盒子

你要收数据：你造一个盒子装满，交给内核

驱动只做搬运工，不关心盒子里是什么协议！

6. 和 AIC8800/WiFi 驱动的关系

完全一样！

WiFi 驱动收发的也是 sk_buff

只是数据内容从以太网帧 变成 802.11 无线帧

结构、API、操作方式 100% 通用

NAPI

直接参考：

Linux下的网络子系统-CSDN博客

网络数据包的发送

Linux 网络数据包完整发送流程不讲芯片、不讲 WiFi，只讲通用原理，看完你看任何驱动都秒懂。

一、一句话概括发包流程

应用程序发数据 → 协议栈封装 → 进入队列 → 调用驱动 ndo_start_xmit → 硬件发送 → 释放 skb

二、完整标准流程（从上到下）

1. 应用层发包
复制代码
send(socket, data, len, 0);
用户态把数据丢给内核。

2. 协议栈封装（TCP/UDP → IP → 以太网头）

内核依次加上头部：

TCP/UDP 头

IP 头

以太网头（WiFi 是 802.11 头）

最终封装成一个 struct sk_buff。

3. 进入发送队列（qdisc）

内核把包放入网卡的发送队列，做流量控制、排队。

4. 调用驱动的发包函数

内核从队列取出包，调用：
复制代码
dev_queue_xmit(skb)
    ↳ 调用驱动的 ndo_start_xmit
5. 驱动处理（ndo_start_xmit）

驱动做三件事：

从 skb->data 取数据

写入硬件（FIFO/DMA）

释放 skb

dev_kfree_skb(skb);

6. 硬件发送

硬件从内存取数据

发到网线上 / 空气中

7. 发送完成（中断）

硬件发完产生中断，驱动：

统计计数

唤醒队列（如果之前满了）

三、极简流程图（背这个）
复制代码
应用 send()
   ↓
协议栈封装成 skb
   ↓
进入发送队列
   ↓
dev_queue_xmit()
   ↓
驱动 ndo_start_xmit()
   ↓
把 skb->data 发给硬件
   ↓
dev_kfree_skb(skb)
   ↓
硬件发送
四、关键点（必须懂）

发包的核心是 skb整个内核只认 skb。

驱动只负责搬运不关心协议，只把数据拷给硬件。

skb 必须由驱动释放 谁最后处理 skb，谁负责 dev_kfree_skb。

不能阻塞 ndo_start_xmit 运行在软中断，不能休眠。

以TCP IP为例，说明下从send到最后发送出去的整个调用过程，具体到某个文件的某个函数？

超详细！TCP 数据包从 send () → 网卡发出去完整内核调用链

（具体到 内核函数名 + 核心路径，不绕弯、不抽象，学网络驱动必看）

我直接给你标准 Linux 5.x/6.x 内核的真实调用路径，你可以对应去源码里找。

0. 整体总览（一句话）

应用 send () → 系统调用 entry → TCP 层 → IP 层 → 邻居子系统 → 队列调度 → 驱动 ndo_start_xmit → 硬件发送

1. 应用层：send() 函数
复制代码
ssize_t send(int sockfd, const void *buf, size_t len, int flags);
→ 这是用户态 C 库函数 ，最终触发系统调用。

2. 系统调用入口（内核态）

文件：net/socket.c
复制代码
SYSCALL_DEFINE4(sendto, int, fd, void __user *, buf, size_t, len, unsigned int, flags, struct sockaddr __user *, addr, int, addr_len)
{
    // ...
    sock_sendmsg(...)
}
→ 最终走到：
复制代码
sock_sendmsg(struct socket *sock, struct msghdr *msg, size_t size)
3. 协议层分发（TCP 进入）

文件：net/ipv4/af_inet.c
复制代码
inet_sendmsg(...)
根据 socket 类型（SOCK_STREAM）调用 TCP 发送函数：

4. TCP 层核心发送函数

文件：net/ipv4/tcp.c
复制代码
tcp_sendmsg(...)
做什么：

拷贝用户数据

构建 TCP 段

加入发送队列

触发 TCP 输出

→ 调用：

文件：net/ipv4/tcp_output.c
复制代码
tcp_write_xmit(sk, mss_now, ...);
  ↳ tcp_transmit_skb(sk, skb, ...);
tcp_transmit_skb 会构建 TCP 头 + IP 头

5. IP 层发送

文件：net/ipv4/ip_output.c
复制代码
ip_local_out(skb);
  ↳ __ip_local_out(skb);
      ↳ dst_output(skb);
dst_output 是路由出口，最终调用：
复制代码
ip_finish_output(skb);
  ↳ ip_finish_output2(skb);
这里会：

查路由

查 ARP（获取下一跳 MAC）

构造以太网头

6. 邻居子系统（ARP + 以太网头）

文件：net/core/neighbour.c
复制代码
neigh_output(neigh, skb);
  ↳ dev_queue_xmit(skb);
到这里，数据包已经变成： 以太网头 + IP 头 + TCP 头 + 数据

7. 队列调度（流量控制）

文件：net/core/dev.c
复制代码
dev_queue_xmit(struct sk_buff *skb)
{
    // 选择发送队列
    // 流量控制 qdisc
    // 最终调用：
    __dev_queue_xmit(skb, NULL);
}
8. 最终调用到：驱动的发包函数！

文件：net/core/dev.c
复制代码
sch_direct_xmit(skb, q, dev, txq, ...);
  ↳ dev_hard_start_xmit(skb, dev, txq, ...);
然后
复制代码
dev_hard_start_xmit(struct sk_buff *skb, struct net_device *dev, ...)
{
    // 这里就是！！！
    const struct net_device_ops *ops = dev->netdev_ops;
    ops->ndo_start_xmit(skb, dev);
}
9. 驱动层：你的 ndo_start_xmit
复制代码
my_ndo_start_xmit(struct sk_buff *skb, struct net_device *dev)
{
    // 1. 从 skb->data 读数据
    // 2. 写入硬件寄存器/DMA
    // 3. 发送
    // 4. dev_kfree_skb(skb);
    return NETDEV_TX_OK;
}
10. 硬件发送

DMA 从内存读数据

物理层发送到网口 / 空气

🔥 完整终极调用链（背会它，你就通透了）
复制代码
send()
  ↓
sock_sendmsg()    // net/socket.c
  ↓
inet_sendmsg()    // net/ipv4/af_inet.c
  ↓
tcp_sendmsg()     // net/ipv4/tcp.c
  ↓
tcp_transmit_skb()// net/ipv4/tcp_output.c
  ↓
ip_local_out()    // net/ipv4/ip_output.c
  ↓
ip_finish_output2()
  ↓
neigh_output()    // net/core/neighbour.c
  ↓
dev_queue_xmit()  // net/core/dev.c
  ↓
dev_hard_start_xmit()
  ↓
ops->ndo_start_xmit(skb, dev)  // 你的驱动！
一句话总结

TCP 数据从 send () 出发，穿过 TCP → IP → 邻居 → 队列， 最终一定调用你的驱动：ndo_start_xmit！
邻居子系统是啥？

简单说：Linux 邻居子系统（neighbour subsystem），就是专门管 "下一跳 MAC 地址" 的模块。

对应你刚才的发送路径：
复制代码
ip_finish_output2
    ↓
neigh_output  // 这就是邻居子系统入口
    ↓
dev_queue_xmit
一句话定位

IP 地址 → 找对应 MAC 地址 → 封装以太网帧 这件事，全部由邻居子系统统一负责。

为什么需要它？

网络层（IP）只知道 下一跳 IP

但网卡发包必须要有 目的 MAC

从 IP → MAC 的映射，就是邻居要干的事

典型例子：ARP

核心结构
复制代码
struct neighbour {
    unsigned char ha[ETH_ALEN]; // MAC 地址
    struct net_device *dev;     // 从哪个网卡发
    void (*output)(...);       // 发包函数
    // ... 状态、缓存、定时器
};
它在发包时干了啥？

给你查邻居表（相当于 ARP 缓存）

如果已经有 MAC → 直接填到以太网头→ 调用 neigh->output() 最终走到 dev_queue_xmit

如果没有 MAC → 触发 ARP 请求→ 包先缓冲，等拿到 MAC 再发

对应内核文件

include/linux/neighbour.h

net/core/neighbour.c

IPv4 对应的是 ARP：

net/ipv4/arp.c

和你驱动的关系

驱动不用管 ARP

驱动只管：邻居子系统把 ** 完整以太网帧（带 MAC）** 构好→ 扔给 dev_queue_xmit→ 进你的 ndo_start_xmit

极简总结

邻居子系统 = 内核的 "IP→MAC" 翻译官 + ARP 管理器它把三层（IP）转成二层（以太网帧），然后才交给你的网卡驱动发送。

网络数据的接收

直接按真实内核流程 + 关键函数讲，和前面发包流程对应起来，你立刻就能串成完整闭环。

一、一句话总结收包

硬件收到帧 → 中断 → NAPI 轮询 → 驱动组 skb → 上交协议栈 → IP → TCP → 应用 recv ()

二、完整流程（从上到下按真实顺序）

1. 物理层：数据包从网线上来

PHY 芯片接收到电信号 → 解码成以太网帧 → 放入 MAC 的 FIFO/DMA 内存

2. 硬件产生接收中断

帧就绪

MAC 触发中断请求 IRQ

3. 驱动中断处理函数被调用
复制代码
irqreturn_t my_interrupt(int irq, void *dev_id)
{
    // 读中断状态，判断是 RX 中断
    if (rx_interrupt) {
        // 禁止再触发中断
        disable_irq_nosync(irq);

        // 调度 NAPI 去收包（**真正收包不在中断里！**）
        napi_schedule(&priv->napi);
    }

    return IRQ_HANDLED;
}
**关键点：**中断只做一件事：

关掉中断 + 启动 NAPI 轮询 真正收包、拷贝数据不在中断上下文。

4. NAPI poll 函数（真正收包的地方）

NAPI 是软中断上下文，运行 napi_struct->poll
复制代码
static int my_napi_poll(struct napi_struct *napi, int budget)
{
    struct my_priv *priv = container_of(napi, struct my_priv, napi);
    int rx_count = 0;

    // 循环收包，直到包取完 or 达到预算 budget
    while (rx_count < budget && 硬件有包) {
        // 1. 从硬件读一包数据
        len = hw_read_rx_packet(priv, pkt_data);

        // 2. 分配 skb
        struct sk_buff *skb = dev_alloc_skb(len);
        skb_put(skb, len); // 把 len 挂到 skb

        // 3. 把数据拷贝进 skb
        memcpy(skb->data, pkt_data, len);

        // 4. 给 skb 设置网卡、协议类型、时间戳
        skb->dev = priv->dev;
        skb->protocol = eth_type_trans(skb, priv->dev);

        // 5. **上交协议栈**
        napi_gro_receive(napi, skb);

        rx_count++;
    }

    // 如果收完了
    if (硬件无更多包) {
        napi_complete_done(napi, rx_count);
        enable_irq(priv->irq); // 重新开中断
    }

    return rx_count;
}
5. 上交协议栈：napi_gro_receive

文件：net/core/dev.c
复制代码
napi_gro_receive(napi, skb);
它会：

GRO 合并小包（提高性能）

进入内核网络接收队列

最终进入：
复制代码
netif_receive_skb(skb);
6. 进入二层处理：协议分发
复制代码
netif_receive_skb
   ↓
__netif_receive_skb
   ↓
sch_handle_ingress
   ↓
ip_rcv（如果是 IP 包）
根据以太网类型：

IPv4 → ip_rcv

ARP → arp_rcv

7. IP 层处理

文件：net/ipv4/ip_input.c
复制代码
ip_rcv(skb)
   ↓
ip_rcv_core(skb)
   ↓
ip_local_deliver(skb)
   ↓
tcp_v4_rcv(skb)  // 如果是 TCP
8. TCP 层处理

文件：net/ipv4/tcp_input.c
复制代码
tcp_v4_rcv(skb)
   ↓
tcp_validate_incoming
   ↓
tcp_data_queue
   ↓
把数据放入 socket 接收队列
9. 应用层 recv () 拿到数据
复制代码
recv()
   ↓
sys_recvfrom
   ↓
sock_recvmsg
   ↓
tcp_recvmsg
从 socket 接收队列把数据拷贝到用户态。

三、极简收包调用链（背这个）
复制代码
硬件收到帧
   ↓
中断触发
   ↓
中断函数：napi_schedule
   ↓
NAPI poll 函数
   ↓
dev_alloc_skb → 填数据
   ↓
napi_gro_receive / netif_receive_skb
   ↓
ip_rcv
   ↓
tcp_v4_rcv
   ↓
数据放入 socket 队列
   ↓
应用 recv() 读取
四、和发包流程对比（完美闭环）

发送：
复制代码
send → tcp_sendmsg → ip_local_out → neigh_output → dev_queue_xmit → ndo_start_xmit → 硬件
接收：
复制代码
硬件 → 中断 → NAPI → skb → netif_receive_skb → ip_rcv → tcp_v4_rcv → recv
一去一回，结构完全对称！

五、你必须记住的 3 个关键点

收包不在中断里，只在 NAPI poll 里

驱动只负责构建 skb，交给内核就完事
