SpringBoot + 七牛云 + Quartz：图片存储与定时清理

一、图片存储方案

1.1 常见图片存储方案

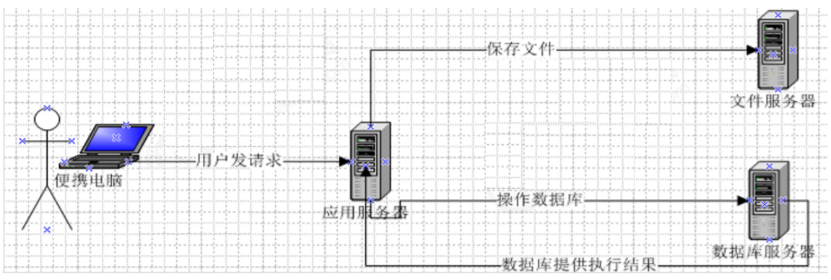

实际项目中会拆分不同功能服务器，提升系统运行效率，图片存储常用三种方案：

1. Nginx 搭建图片服务器
2. 分布式文件存储系统（FastDFS、HDFS）
3. 云存储（阿里云 OSS、七牛云）

本文选用七牛云对象存储，接入简单、CDN 加速快、适合中小项目快速落地。

1.2 七牛云使用流程

1.2.1 注册与实名认证

1. 访问七牛云官网：https://www.qiniu.com/
2. 注册账号并完成个人实名认证（创建存储空间必须认证）

1.2.2 新建存储空间

1. 控制台进入对象存储 KODO

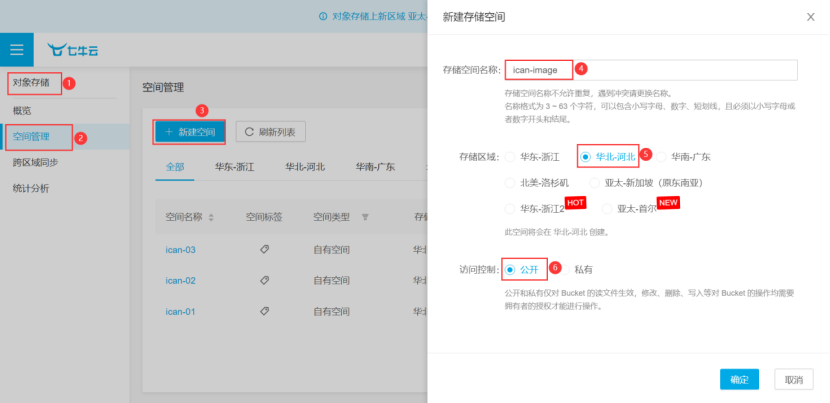

2. 创建存储空间（Bucket）：

   • 名称：3~63 位小写字母 / 数字 / 短横线
   • 存储区域：华东 / 华北 / 华南等
   • 访问控制：公开 / 私有（图片通常设为公开）

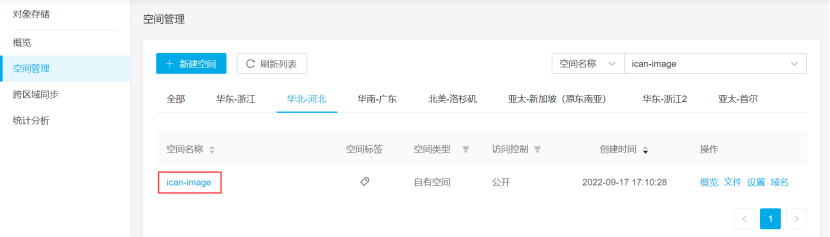

3. 创建成功后可在文件管理查看上传资源。

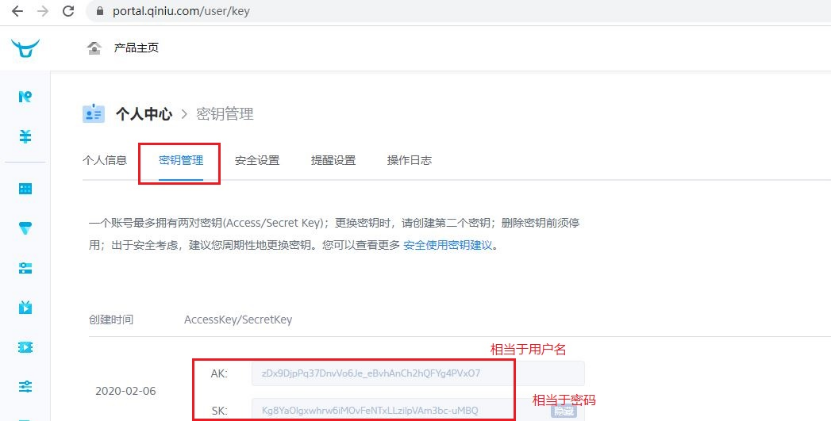

1.2.3 获取 AK/SK 密钥

1. 进入个人中心 → 密钥管理
2. 复制 AccessKey 和 SecretKey（Java SDK 鉴权使用）

1.3 Java SDK 接入七牛云

1.3.1 引入 Maven 依赖

xml

<!-- 七牛云SDK -->
<dependency>
    <groupId>com.qiniu</groupId>
    <artifactId>qiniu-java-sdk</artifactId>
    <version>7.7.0</version>
</dependency>

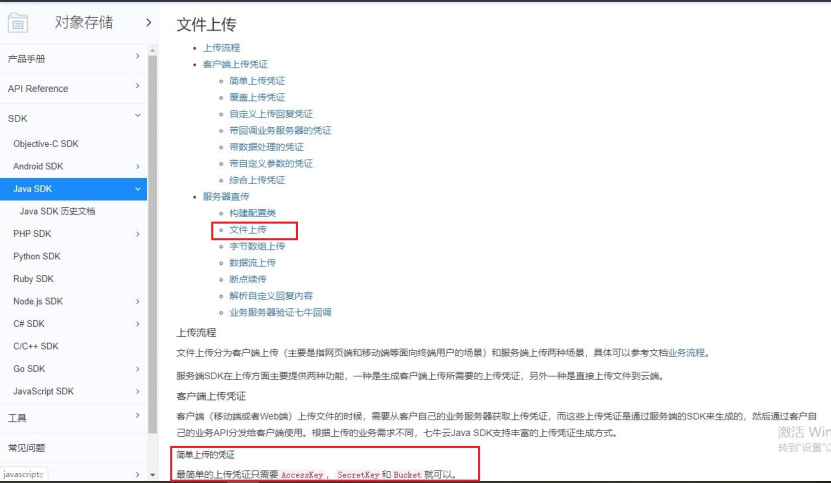

Java SDK_SDK 下载_对象存储 - 七牛开发者中心https://developer.qiniu.com/kodo/1239/java

1.3.2 封装七牛云工具类

将上传、删除封装为工具类，放入公共模块（ICan-common）：

java

public class QiniuUtils {
    public static String accessKey = "你的AK";
    public static String secretKey = "你的SK";
    public static String bucket = "你的存储空间名";

    // 文件路径上传
    public static void upload2Qiniu(String filePath,String fileName){
        Configuration cfg = new Configuration(Zone.zone2()); //你自己存储空间的存储区域
        UploadManager uploadManager = new UploadManager(cfg);
        Auth auth = Auth.create(accessKey, secretKey);
        String upToken = auth.uploadToken(bucket);
        try {
            Response response = uploadManager.put(filePath, fileName, upToken);
            DefaultPutRet putRet = new Gson().fromJson(response.bodyString(), DefaultPutRet.class);
        } catch (QiniuException ex) {
            ex.printStackTrace();
        }
    }

    // 字节数组上传
    public static void upload2Qiniu(byte[] bytes, String fileName){
        Configuration cfg = new Configuration(Zone.zone2());
        UploadManager uploadManager = new UploadManager(cfg);
        Auth auth = Auth.create(accessKey, secretKey);
        String upToken = auth.uploadToken(bucket);
        try {
            Response response = uploadManager.put(bytes, fileName, upToken);
            DefaultPutRet putRet = new Gson().fromJson(response.bodyString(), DefaultPutRet.class);
        } catch (QiniuException ex) {
            ex.printStackTrace();
        }
    }

    // 删除文件
    public static void deleteFileFromQiniu(String fileName){
        Configuration cfg = new Configuration(Zone.zone2());
        Auth auth = Auth.create(accessKey, secretKey);
        BucketManager bucketManager = new BucketManager(auth, cfg);
        try {
            bucketManager.delete(bucket, fileName);
        } catch (QiniuException ex) {
            System.err.println(ex.code());
        }
    }
}

​

---

二、新增套餐功能（图片上传 + 多对多关联）

2.1 需求说明

套餐是检查组的集合 ，套餐与检查组为多对多关系 ，需中间表t_setmeal_checkgroup关联。新增套餐需录入：

• 基本信息（编码、名称、价格、图片等）
• 关联检查组

2.2 前端实现（Vue+ElementUI）

2.2.1 弹出新增窗口

点击新建按钮，清空表单并展示弹窗，同时加载所有检查组：

javascript

handleCreate(){
  this.resetForm();
  this.dialogFormVisible = true;
  // 查询所有检查组
  axios.get("/checkgroup/findAll.do").then((res)=>{
    if(res.data.flag){
      this.tableData = res.data.data;
    }else{
      this.$message.error(res.data.message);
    }
  });
}

2.2.2 图片上传与预览

使用el-upload组件，限制 JPG 格式、大小≤2MB：

html

<el-upload
  class="avatar-uploader"
  action="/setmeal/upload.do"
  :auto-upload="autoUpload"
  name="imgFile"
  :show-file-list="false"
  :on-success="handleAvatarSuccess"
  :before-upload="beforeAvatarUpload">
  <img v-if="imageUrl" :src="imageUrl" class="avatar">
  <i v-else class="el-icon-plus avatar-uploader-icon"></i>
</el-upload>

上传前校验：

javascript

beforeAvatarUpload(file){
  const isJPG = file.type === 'image/jpeg';
  const isLt2M = file.size / 1024 / 1024 < 2;
  if(!isJPG) this.$message.error("只能上传JPG格式！");
  if(!isLt2M) this.$message.error("图片大小不能超过2MB！");
  return isJPG && isLt2M;
}

2.3 后端实现

2.3.1 图片上传接口

java

@Controller
@RequestMapping("/setmeal")
public class SetmealController {
    @Autowired
    private JedisPool jedisPool;

    // 图片上传
    @RequestMapping("/upload")
    @ResponseBody
    public Result upload(@RequestParam("imgFile") MultipartFile imgFile){
        try {
            String originalFilename = imgFile.getOriginalFilename();
            String extention = originalFilename.substring(originalFilename.lastIndexOf("."));
            String fileName = UUID.randomUUID().toString() + extention;
            // 上传七牛云
            QiniuUtils.upload2Qiniu(imgFile.getBytes(),fileName);
            // 存入Redis（所有上传图片）
            jedisPool.getResource().sadd(RedisConstant.SETMEAL_PIC_RESOURCES,fileName);
            return new Result(true, MessageConstant.PIC_UPLOAD_SUCCESS,fileName);
        } catch (Exception e) {
            e.printStackTrace();
            return new Result(false, MessageConstant.PIC_UPLOAD_FAIL);
        }
    }
}

2.3.2 新增套餐（事务 + 多对多关联）

java

@Service
@Transactional
public class SetmealServiceImpl implements SetmealService {
    @Autowired
    private SetmealDao setmealDao;

    @Override
    public void add(Setmeal setmeal, Integer[] checkgroupIds) {
        // 新增套餐基本信息
        setmealDao.add(setmeal);
        Integer setmealId = setmeal.getId();
        // 设置套餐与检查组关联
        this.setSetmealAndCheckgroup(setmealId,checkgroupIds);
    }

    // 维护多对多关系
    private void setSetmealAndCheckgroup(Integer setmealId, Integer[] checkgroupIds) {
        if(checkgroupIds != null && checkgroupIds.length > 0){
            for (Integer checkgroupId : checkgroupIds) {
                Map<String,Integer> map = new HashMap<>();
                map.put("setmealId",setmealId);
                map.put("checkgroupId",checkgroupId);
                setmealDao.setSetmealAndCheckGroup(map);
            }
        }
    }
}

2.3.3 保存套餐后同步 Redis

java

@RequestMapping("/add")
@ResponseBody
public Result add(@RequestBody Setmeal setmeal, Integer[] checkgroupIds){
    try {
        setmealService.add(setmeal,checkgroupIds);
        // 存入Redis（已保存到数据库的图片）
        jedisPool.getResource().sadd(RedisConstant.SETMEAL_PIC_DB_RESOURCES,setmeal.getImg());
        return new Result(true, MessageConstant.ADD_SETMEAL_SUCCESS);
    }catch (Exception e){
        e.printStackTrace();
        return new Result(false, MessageConstant.ADD_SETMEAL_FAIL);
    }
}

---

三、定时任务组件 Quartz（重点）

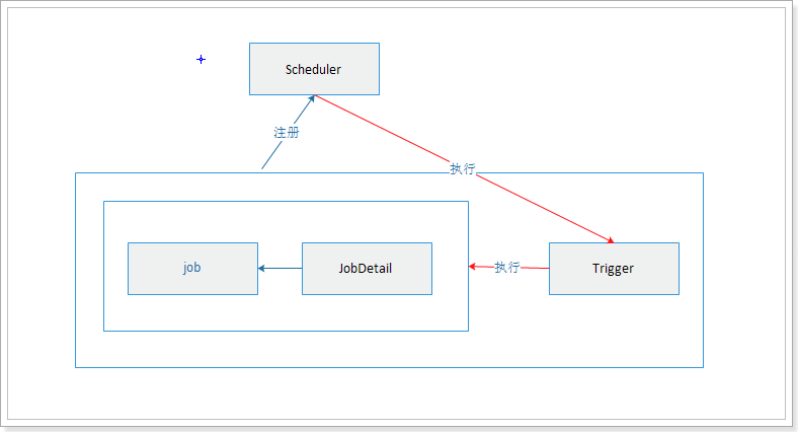

3.1 Quartz 核心概念

1. Job：要执行的任务（清理图片）
2. Trigger：触发器（定义执行时间）
3. Scheduler：调度器（绑定任务与触发器）

3.2 Cron 表达式

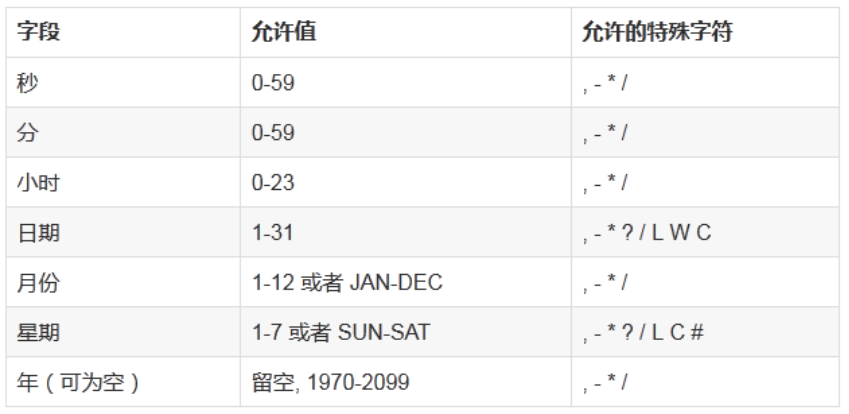

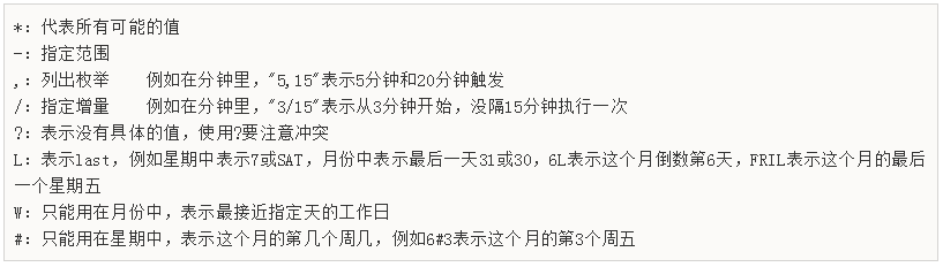

格式：秒 分 时 日 月 周 年（年可省略）常用示例：

• 0/1 * * * * ?：每秒执行
• 0 0 2 * * ?：每天凌晨 2 点执行
• 0 0 0/1 * * ?：每小时执行

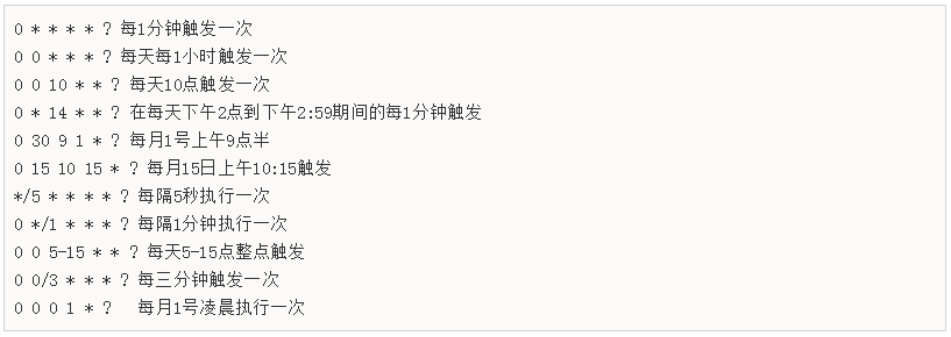

示例：

前面介绍了cron表达式，但是自己编写表达式还是有一些困难的，我们可以借助一些 cron表达式在线生成器来根据我们的需求生成表达式即可。

http://cron.qqe2.com/

3.3 SpringBoot 整合 Quartz

3.3.1 引入依赖

xml

<dependency>
    <groupId>org.springframework.boot</groupId>
    <artifactId>spring-boot-starter-quartz</artifactId>
</dependency>

3.3.2 配置类

java

@Configuration
public class QuartzConfig {
    @Bean    //job：干什么事
    public MethodInvokingJobDetailFactoryBean jobDetail(ClearImgJob clearImgJob){
        MethodInvokingJobDetailFactoryBean bean = new MethodInvokingJobDetailFactoryBean();
        bean.setTargetObject(clearImgJob);
        bean.setTargetMethod("clearImg");
        return bean;
    }

    @Bean    //trigger：什么时候
    public CronTriggerFactoryBean trigger(MethodInvokingJobDetailFactoryBean jobDetail){
        CronTriggerFactoryBean bean = new CronTriggerFactoryBean();
        bean.setCronExpression("0 0 2 * * ?"); // 每天凌晨2点
        bean.setJobDetail(jobDetail.getObject());
        return bean;
    }

    @Bean    //scheduler：什么时候干什么事
    public SchedulerFactoryBean scheduler(CronTriggerFactoryBean trigger){
        SchedulerFactoryBean bean = new SchedulerFactoryBean();
        bean.setTriggers(trigger.getObject());
        return bean;
    }
}

​

---

四、定时清理垃圾图片（核心）

4.1 垃圾图片产生原因

用户上传图片后未提交套餐，图片存于七牛云但无数据库记录，成为垃圾文件。

4.2 清理思路

1. Redis 集合 A：setmealPicResources（所有上传图片）
2. Redis 集合 B：setmealPicDbResources（已保存数据库图片）
3. 求差集：A - B = 垃圾图片
4. 定时删除七牛云 + Redis 中的垃圾文件

4.3 清理任务实现

java

@Component
public class ClearImgJob {
    @Autowired
    private JedisPool jedisPool;

    public void clearImg(){
        // 计算差集
        Set<String> garbageImg = jedisPool.getResource().sdiff(
                RedisConstant.SETMEAL_PIC_RESOURCES,
                RedisConstant.SETMEAL_PIC_DB_RESOURCES);

        if(garbageImg != null){
            for (String imgName : garbageImg) {
                // 删除七牛云文件
                QiniuUtils.deleteFileFromQiniu(imgName);
                // 删除Redis记录
                jedisPool.getResource().srem(RedisConstant.SETMEAL_PIC_RESOURCES,imgName);
                System.out.println("清理垃圾图片：" + imgName);
            }
        }
    }
}

​

---

五、总结

1. 图片存储：选用七牛云对象存储，接入简单、CDN 加速、支持 Java SDK。
2. 套餐管理：多对多关联检查组，支持图片上传预览、分页查询。
3. 垃圾清理：基于 Redis 集合差集定位垃圾图片，Quartz 定时自动清理，节省存储资源。

本文完整实现预约系统套餐管理的图片存储与定时清理，可直接复用至同类项目。
