角点检测与SIFT特征提取：OpenCV实战指南

摘要：本文深入讲解计算机视觉中两大核心算法------Harris 角点检测 与 SIFT 特征提取，结合完整代码与可视化图示，帮助你从原理到实践全面掌握图像特征检测技术。

一、什么是角点？

在图像处理中，角点（Corner） 是指图像中局部区域与周围区域在各方向上都有较大灰度变化 的像素点。

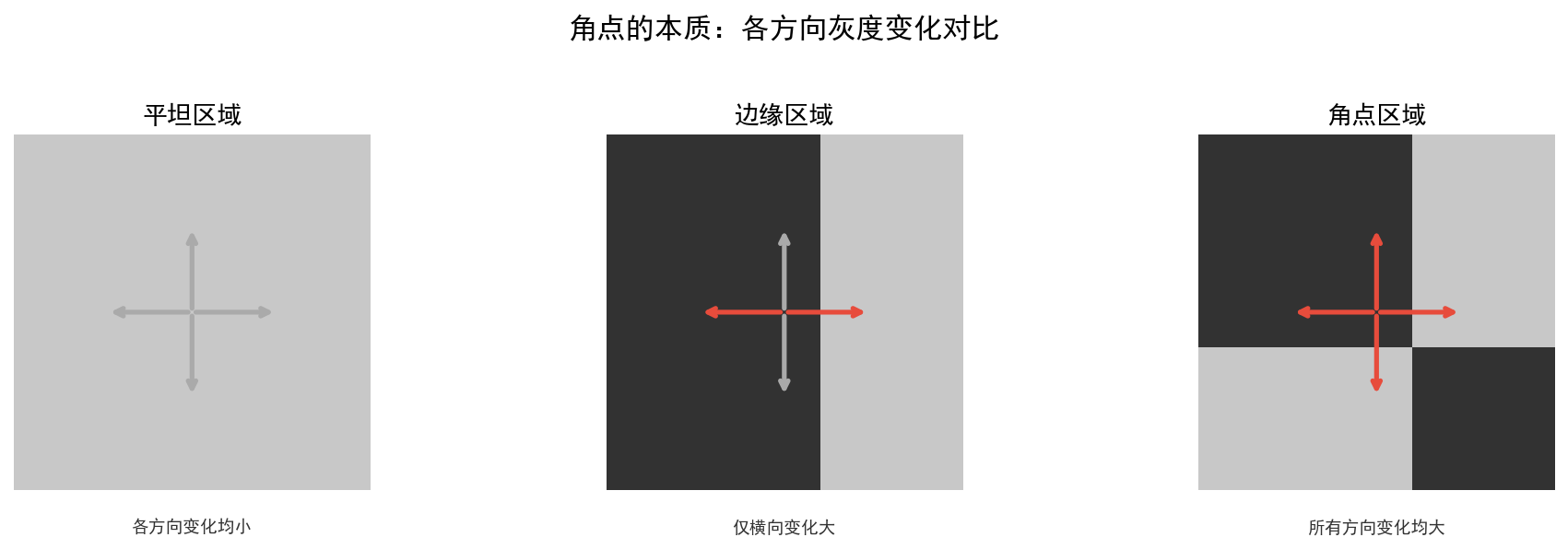

根据灰度变化方向，图像区域分为三类：

类型	特征	说明
平坦区域	各方向变化均小	无明显特征，难以区分
边缘区域	仅单一方向变化大	只能确定垂直边缘方向
角点区域	所有方向变化均大	位置唯一确定，可重复检测 ✅

角点是图像匹配、目标跟踪、三维重建等任务的基础特征，因为它具有旋转不变性，且在不同视角下容易被重复检测到。

二、Harris 角点检测

2.1 原理详解

Harris 角点检测（1988年由 Chris Harris 提出）通过构造结构张量矩阵 M 来描述局部图像的梯度分布：

复制代码

M = Σ w(x,y) * [Ix²    IxIy]
                [IxIy   Iy² ]

其中：

Ix、Iy：像素点在 x、y 方向的梯度（由 Sobel 算子计算）
w(x,y)：高斯窗口权重函数

角点响应函数 R：

复制代码

R = det(M) - k * trace(M)²
  = λ1*λ2 - k*(λ1+λ2)²

det(M) = λ1 * λ2（两个特征值之积）
trace(M) = λ1 + λ2（两个特征值之和）
k 为经验参数，通常取 0.04 ~ 0.06

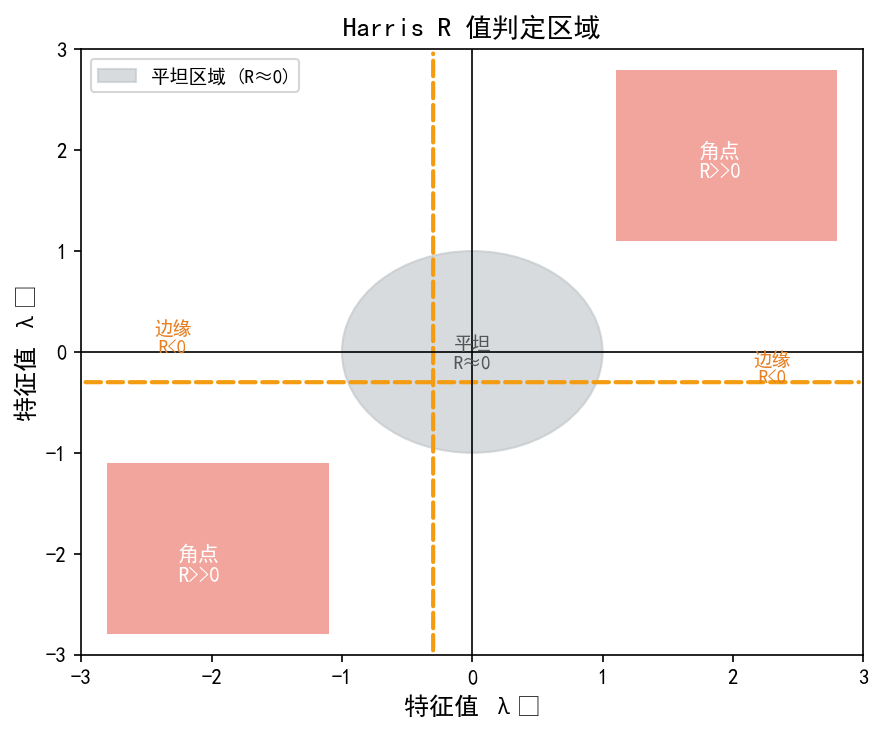

R 值判定规则：

复制代码

R >> 0   →  角点（两个特征值均大）
R << 0   →  边缘（一大一小特征值）
|R| ≈ 0  →  平坦区域（两个特征值均小）

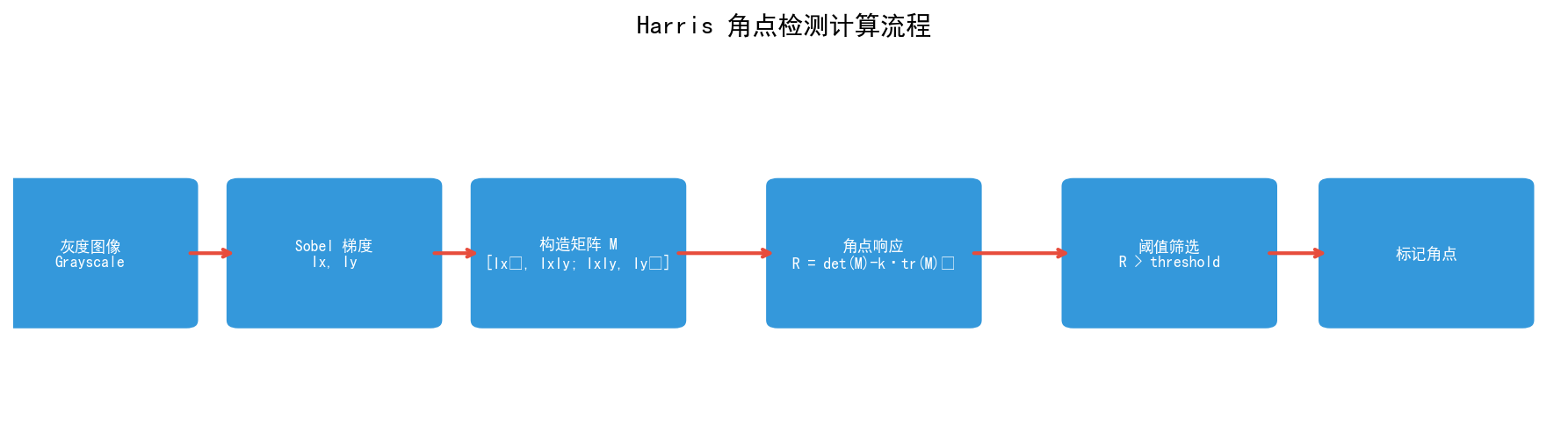

2.2 计算流程

整个流程可概括为：

将彩色图像转为灰度图 并转换为 float32
使用 Sobel 算子计算 x、y 方向梯度 Ix、Iy
在窗口内求和，构建结构张量矩阵 M
计算每个像素的角点响应值 R
对 R 进行阈值筛选，标记角点位置

2.3 API 参数说明

python 复制代码

dst = cv2.cornerHarris(src, blockSize, ksize, k)

参数	含义	典型值
`src`	输入灰度图（float32）	---
`blockSize`	邻域窗口大小（越大越宏观）	2 ~ 5
`ksize`	Sobel 卷积核大小（奇数）	3、5、7
`k`	Harris 自由参数	0.04 ~ 0.06
`dst`	返回角点响应图（float32，与原图同尺寸）	---

调参技巧 ：blockSize 增大会检测到更宏观的角点；k 值越大，对角点的判定越严格（检测到的角点越少但更精确）。

2.4 代码实战

python 复制代码

import cv2
import numpy as np

# 读取图像并转为灰度
img = cv2.imread("img.png")
gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)
gray = np.float32(gray)  # Harris 要求 float32 输入

# 执行 Harris 角点检测
# blockSize=4: 邻域窗口4×4
# ksize=3: Sobel核大小
# k=0.04: 经验参数
dst = cv2.cornerHarris(gray, 4, 3, 0.04)

# 阈值标记：响应值 > 5% 的最大值，标记为红色
img[dst > 0.05 * dst.max()] = [0, 0, 255]

cv2.imshow("Harris角点检测结果", img)
cv2.waitKey(0)

关键点解析：

np.float32(gray)：Harris 函数要求输入必须是 float32 类型
dst > 0.05 * dst.max()：通过响应值的相对阈值筛选角点，0.05 是经验值，越小检测的角点越多
满足阈值的像素被标记为 [0, 0, 255]（红色，BGR格式）

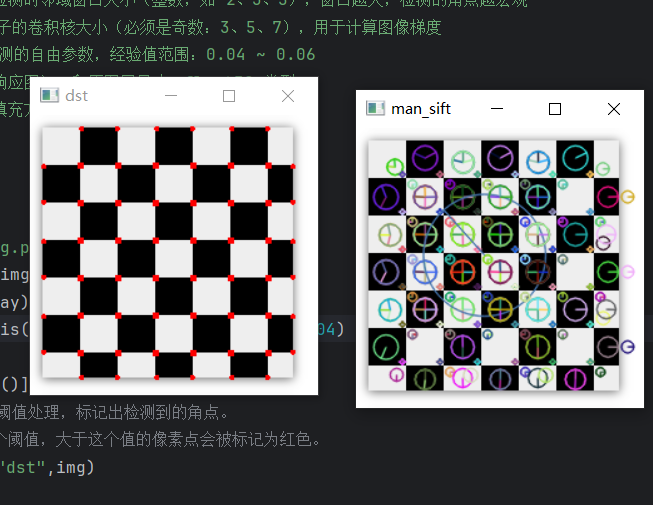

对于上方的棋盘格图像，Harris 算法能精准定位所有格角交叉点（即真正的角点），而忽略直线边缘区域。

三、SIFT 特征提取

3.1 什么是 SIFT？

SIFT（Scale-Invariant Feature Transform，尺度不变特征变换） 由 David Lowe 于 2004 年提出，是计算机视觉史上最经典的特征提取算法之一。

核心优势：

特性	说明
尺度不变性	对图像缩放不敏感
旋转不变性	对图像旋转不敏感
光照鲁棒性	对光照变化有一定适应性
128维描述符	丰富的局部纹理信息，适合特征匹配

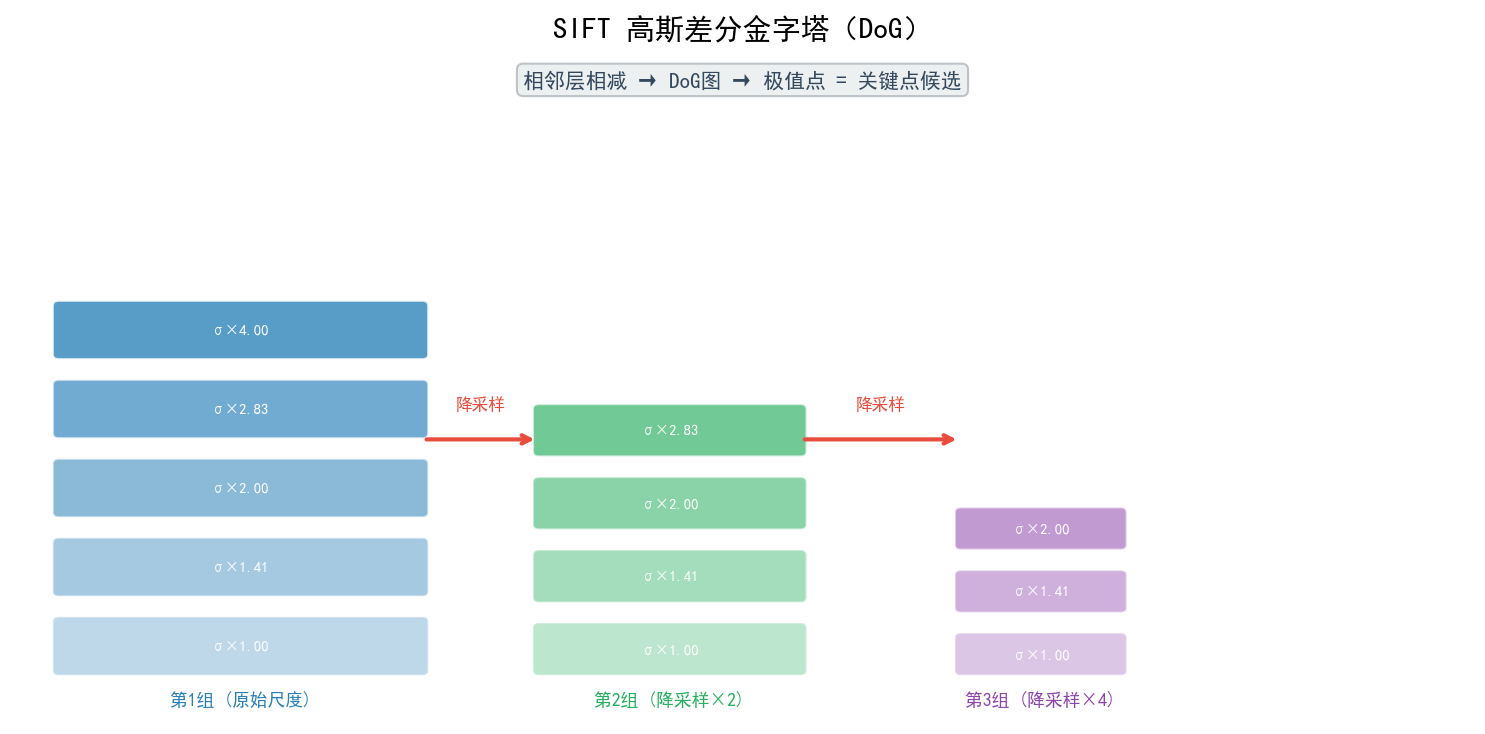

3.2 高斯差分金字塔（DoG）

SIFT 通过构建多尺度高斯差分金字塔来检测尺度空间中的极值点：

构建步骤：

建立高斯金字塔：对原图施加不同 sigma 的高斯模糊，得到多个尺度层
相邻层相减：同一组内相邻层差分，得到 DoG（Difference of Gaussian）图
极值检测：在 DoG 空间中，与26个邻居（3×3×3空间）比较，保留极大/极小值点
精确定位：用泰勒展开精细化关键点位置，并去除低对比度点和边缘响应点

DoG(x, y, σ) = G(x, y, kσ) * I(x, y) - G(x, y, σ) * I(x, y)

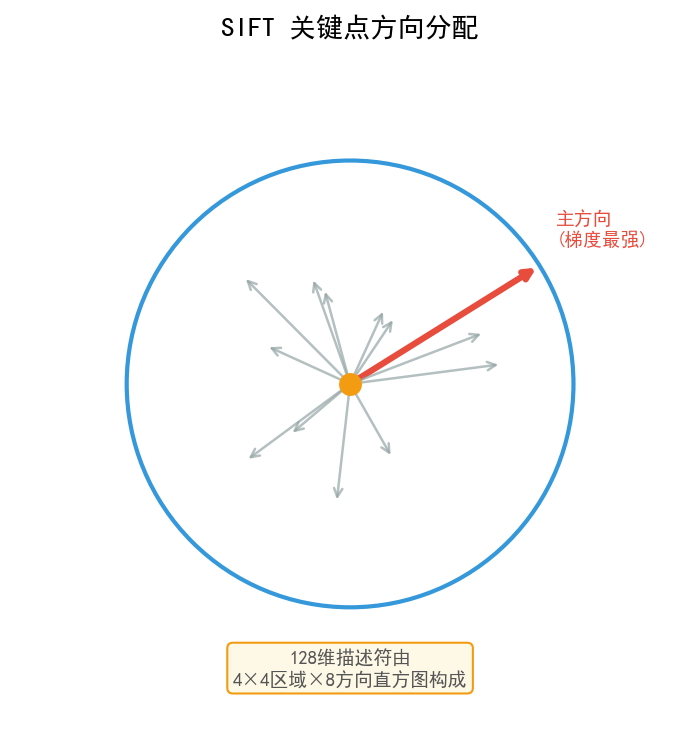

3.3 关键点方向分配与描述符

方向分配：

在关键点邻域内统计梯度方向直方图（36个方向bin）
直方图峰值方向作为关键点的主方向（实现旋转不变性）

128维描述符生成：

以关键点为中心取 16×16 的邻域
划分为 4×4 个子块，每块统计 8个方向的梯度直方图
拼接得到 4 × 4 × 8 = 128维特征向量

3.4 代码实战

python 复制代码

import cv2
import numpy as np

# 读取图像
man = cv2.imread("img.png")
man_gray = cv2.cvtColor(man, cv2.COLOR_BGR2GRAY)

# 创建 SIFT 对象
sift = cv2.SIFT_create()

# 第一步：检测关键点
kp = sift.detect(man_gray, None)
# 关键点属性说明：
# kp.pt      -> 关键点坐标 (x, y)
# kp.size    -> 关键点尺度（邻域大小）
# kp.angle   -> 关键点主方向（0~360度）
# kp.response -> 关键点响应强度
# kp.octave  -> 所在金字塔层级

# 第二步：绘制关键点（含尺度和方向信息）
man_sift = cv2.drawKeypoints(
    man_gray, kp, None,
    flags=cv2.DRAW_MATCHES_FLAGS_DRAW_RICH_KEYPOINTS
    # DRAW_RICH_KEYPOINTS：绘制圆圈+方向箭头，展示尺度和方向
)
cv2.imshow("SIFT关键点检测", man_sift)
cv2.waitKey(0)

# 第三步：计算描述符
kp, des = sift.compute(man, kp)
print(f"关键点数量: {np.array(kp).shape}")
print(f"描述符形状: {des.shape}")  # (N, 128)  N个关键点，每个128维

输出解读：

复制代码

关键点数量: (N,)      # N 为检测到的关键点总数
描述符形状: (N, 128)  # 每个关键点对应一个128维向量

detect vs compute vs detectAndCompute

detect()：只检测关键点位置，不计算描述符（速度快）

compute()：对已知关键点计算描述符

detectAndCompute()：一步完成关键点检测+描述符计算（推荐，效率更高）

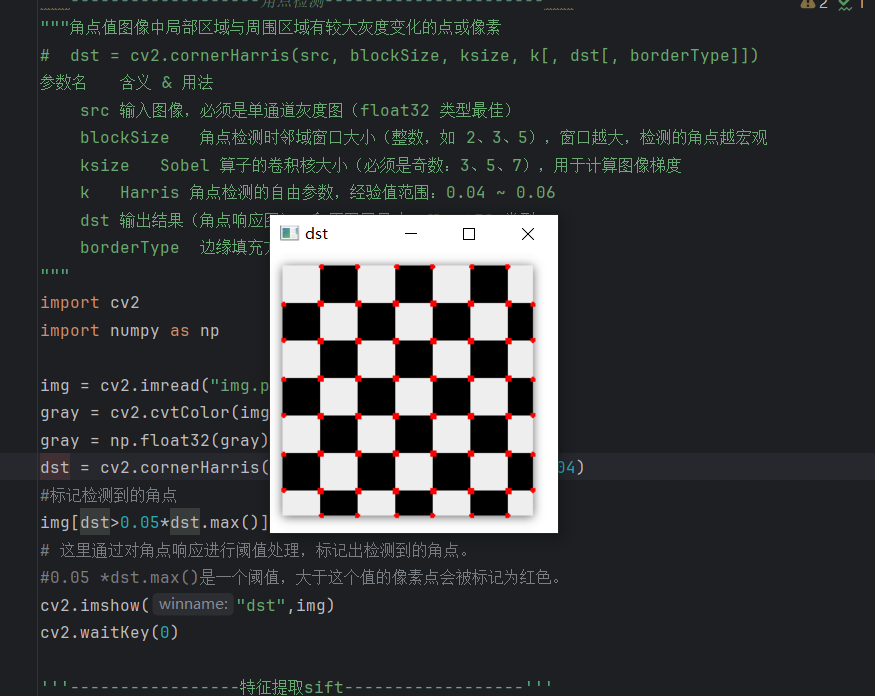

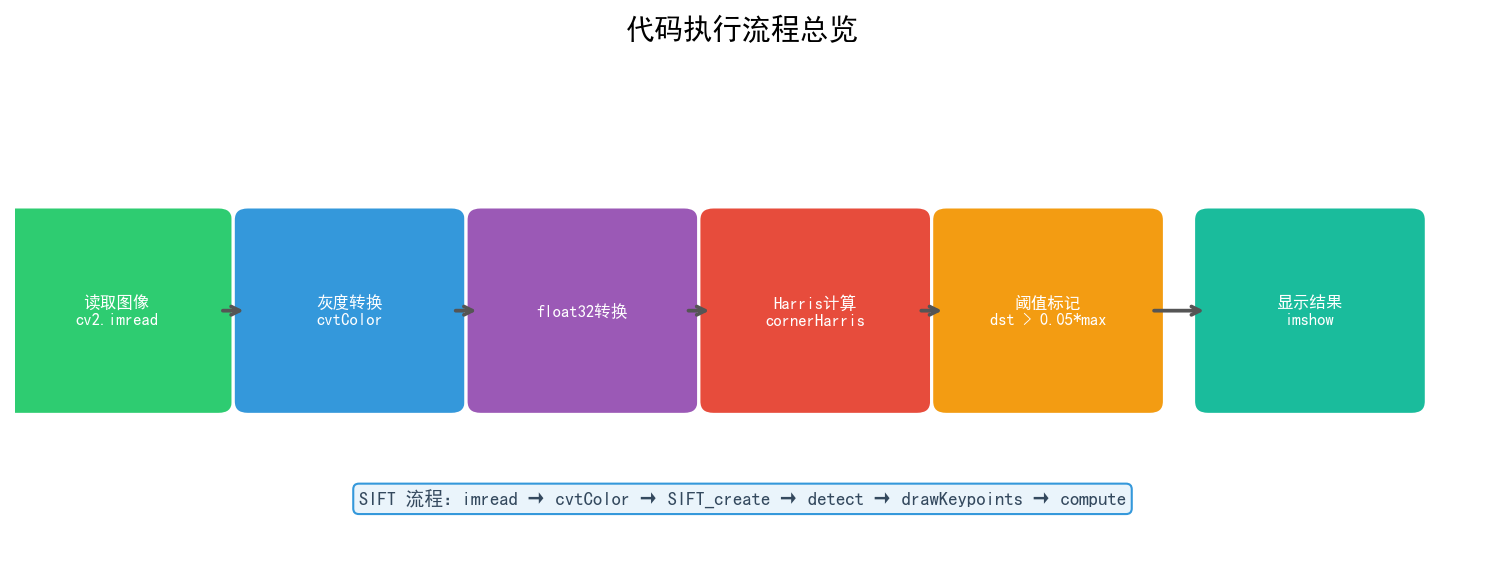

四、完整代码

以下是本文涉及的完整代码，来自实际项目 D:/pythonProject/机器视觉/onpencv高阶操作/角点检测.py

python 复制代码

'''-------------------角点检测----------------------'''
"""
角点是图像中局部区域与周围区域有较大灰度变化的点或像素
dst = cv2.cornerHarris(src, blockSize, ksize, k[, dst[, borderType]])

参数说明：
    src       : 输入图像，必须是单通道灰度图（float32 类型）
    blockSize : 角点检测时邻域窗口大小，窗口越大检测的角点越宏观
    ksize     : Sobel 算子的卷积核大小（必须是奇数：3、5、7）
    k         : Harris 角点检测的自由参数，经验值范围：0.04 ~ 0.06
    dst       : 输出角点响应图，float32 类型，与原图同尺寸
"""
import cv2
import numpy as np

img = cv2.imread("img.png")
gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)
gray = np.float32(gray)
dst = cv2.cornerHarris(gray, 4, 3, 0.04)

# 阈值标记角点：响应值大于最大值的5%的像素点标记为红色
img[dst > 0.05 * dst.max()] = [0, 0, 255]
cv2.imshow("dst", img)
cv2.waitKey(0)


'''-----------------特征提取 SIFT------------------'''
# cv2.SIFT_create()         创建 SIFT 特征提取对象
# sift.detect(img)          在图像中查找关键点
# sift.compute(img, kp)     计算关键点的描述符

man = cv2.imread("img.png")
man_gray = cv2.cvtColor(man, cv2.COLOR_BGR2GRAY)
sift = cv2.SIFT_create()

# 检测关键点
kp = sift.detect(man_gray, None)
# 关键点属性：
#   kp.pt       关键点的 (x, y) 坐标
#   kp.size     关键点的大小（尺度）
#   kp.angle    关键点的方向
#   kp.response 关键点的响应值
#   kp.octave   关键点所在的金字塔层级

# 绘制关键点（含尺度圆和方向）
man_sift = cv2.drawKeypoints(
    man_gray, kp, None,
    flags=cv2.DRAW_MATCHES_FLAGS_DRAW_RICH_KEYPOINTS
)
cv2.imshow("man_sift", man_sift)
cv2.waitKey(0)
cv2.destroyAllWindows()

# 计算描述符（用于后续特征匹配）
kp, des = sift.compute(man, kp)
print(np.array(kp).shape, des.shape)
# 输出：关键点数量 和 (N, 128) 的描述符矩阵

五、总结对比

Harris vs SIFT 横向对比

维度	Harris 角点检测	SIFT 特征提取
目标	检测角点位置	检测+描述特征点
尺度不变	❌ 否	✅ 是
旋转不变	部分支持	✅ 是
输出	响应值图（float32）	关键点 + 128维描述符
计算速度	快	较慢
适用场景	快速角点定位	图像匹配、目标识别
OpenCV API	`cv2.cornerHarris()`	`cv2.SIFT_create()`

使用建议

实时性要求高：优先选 Harris 或 ORB（Harris 的升级版，速度更快）
精度要求高（图像匹配/拼接）：推荐 SIFT 或 SURF
嵌入式/移动端：使用 ORB（Binary 描述符，轻量高效）

参考资料

OpenCV 官方文档 - Feature Detection
Harris, C., & Stephens, M. (1988). A Combined Corner and Edge Detector.
Lowe, D.G. (2004). Distinctive Image Features from Scale-Invariant Keypoints. IJCV.

作者：计算机视觉学习者
环境：Python 3.x + OpenCV 4.x
代码：来源于机器视觉实践项目
