Unity URP 多线程渲染：理解 Shader 变体对加载时间的影响

引言

在现代游戏开发中，Unity 的 Universal Render Pipeline (URP) 因其跨平台兼容性和性能优势而被广泛采用。然而，随着项目规模的增长，许多开发者会遇到一个棘手的问题：Shader 变体爆炸导致的加载时间过长。本文将深入探讨 URP 多线程渲染机制与 Shader 变体之间的关系，帮助你理解并优化项目的加载性能。

什么是 Shader 变体？

Shader 变体（Shader Variants）是 Unity 中用于处理不同渲染条件的技术机制。当 Shader 代码中包含多编译指令（multi_compile）或着色器特性（shader_feature）时，Unity 会为每种可能的组合生成一个独立的 Shader 程序。

核心概念

每个 Shader 变体都是一段完整的 GPU 程序。变体数量呈指数级增长：如果有 10 个布尔开关，理论上会产生 2^10 = 1024 个变体。

常见的变体生成指令

cs 复制代码

// 为每种关键词组合创建变体
#pragma multi_compile _ MAIN_LIGHT_SHADOWS
#pragma multi_compile _ ADDITIONAL_LIGHTS
#pragma multi_compile _ _ADDITIONAL_LIGHT_SHADOWS
#pragma multi_compile _ _SHADOWS_SOFT
// 仅在材质使用时创建变体
#pragma shader_feature _ NORMALMAP
#pragma shader_feature _ EMISSION
#pragma shader_feature _ _SPECGLOSSMAP _SPECULAR_COLOR

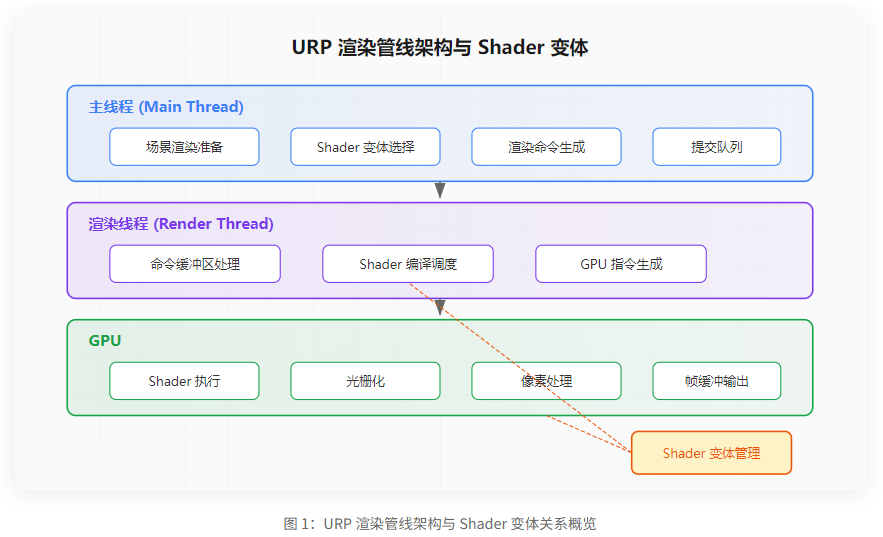

URP 多线程渲染架构

URP 引入了多线程渲染（Multi-threaded Rendering）来充分利用现代 CPU 的多核能力。渲染命令的提交不再阻塞主线程，而是由专门的渲染线程异步处理。

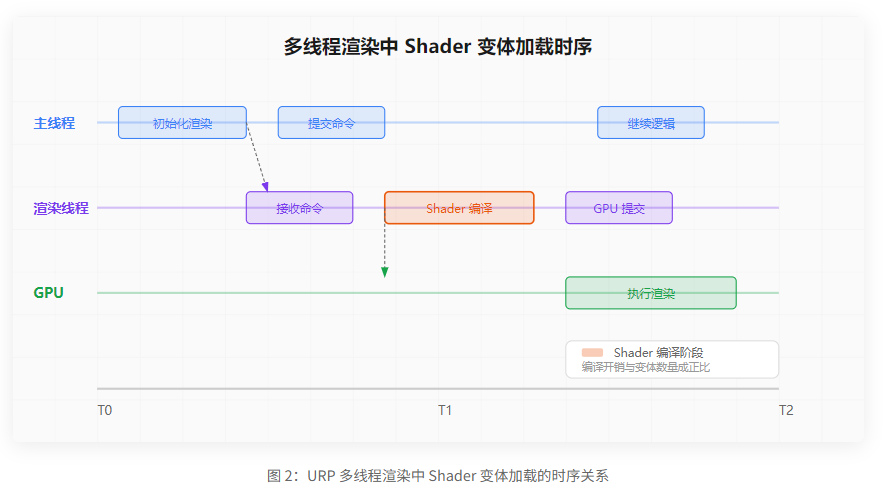

渲染线程的工作流程

cs 复制代码

// URP 渲染循环中的多线程处理
public class UniversalRenderer
{
    // 渲染线程异步执行 Shader 加载
    private JobHandle m_ShaderLoadingJob;

    public void Setup(RenderingData renderingData)
    {
        // 准备渲染资源，触发 Shader 变体加载
        PrepareShaderVariants(renderingData);
    }

    private void PrepareShaderVariants(RenderingData data)
    {
        // 根据当前场景光照配置预热 Shader
        var keywords = GetActiveShaderKeywords(data);
        Shader.WarmupShaderVariantCollection(keywords);
    }
}

Shader 变体如何影响加载时间

1. 编译开销

当 Unity 首次加载一个 Shader 变体时，需要将其从中间语言（如 SPIR-V、HLSL）编译为特定 GPU 可执行的二进制代码。这个过程是 CPU 密集型的，且无法完全并行化。

cs 复制代码

// 使用 Profiler 追踪 Shader 加载
void ProfileShaderLoading()
{
    Profiler.BeginSample("ShaderVariant.Load");

    // 触发 Shader 变体加载
    var material = new Material(shader);
    material.EnableKeyword("_MAIN_LIGHT_SHADOWS");

    // 强制创建渲染状态，触发编译
    Graphics.DrawMesh(mesh, matrix, material, 0);

    Profiler.EndSample();
}

2. 内存占用

每个 Shader 变体都需要在内存中维护其 GPU 程序状态。变体数量过多会导致显著的内存开销，尤其是在移动设备上。

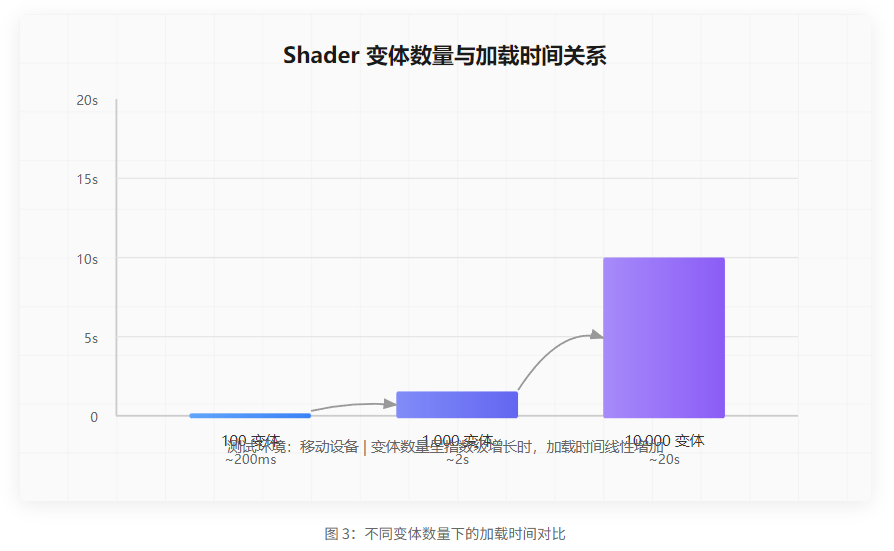

变体数量	预估内存占用	加载时间（中高端 PC）	加载时间（移动设备）
100	~5 MB	~50 ms	~200 ms
1,000	~50 MB	~500 ms	~2,000 ms
10,000	~500 MB	~5,000 ms	~20,000 ms

3. 运行时卡顿

如果 Shader 变体没有在加载时预热，而是在渲染过程中按需编译，会导致明显的帧率下降。这种"Shader 编译卡顿"（Shader Compilation Hitch）在移动设备上尤为明显。

优化策略

1. 使用 Shader 变体集合

通过创建 Shader Variant Collection 资产，精确控制需要预热的变体，避免加载不必要的组合。

cs 复制代码

// 创建并配置 Shader 变体集合
[CreateAssetMenu(menuName = "Rendering/Shader Warmup Collection")]
public class ShaderWarmupConfig : ScriptableObject
{
    public ShaderVariantCollection warmupCollection;
    public bool warmupOnStartup = true;

    public void Warmup()
    {
        if (warmupCollection != null)
        {
            // 异步预热，避免阻塞主线程
            StartCoroutine(WarmupAsync());
        }
    }

    private IEnumerator WarmupAsync()
    {
        var sw = System.Diagnostics.Stopwatch.StartNew();

        // 分帧预热，避免卡顿
        yield return warmupCollection.WarmUpShadersAsync();

        Debug.Log($"Shader warmup completed in {sw.ElapsedMilliseconds}ms");
    }
}

2. 精简 multi_compile 使用

优先使用 shader_feature 替代 multi_compile，因为前者只在材质实际使用时才生成变体。

cs 复制代码

// ❌ 不推荐：产生所有组合
#pragma multi_compile _ _NORMALMAP
#pragma multi_compile _ _EMISSION
#pragma multi_compile _ _METALLICGLOSSMAP
// 结果：2^3 = 8 个变体
// ✅ 推荐：按需生成
#pragma shader_feature _NORMALMAP
#pragma shader_feature _EMISSION
#pragma shader_feature _METALLICGLOSSMAP
// 结果：仅生成实际使用的变体

3. 使用 Shader 预热 API

Unity 提供了异步 Shader 预热 API，可以在加载画面或场景切换时后台编译 Shader，避免运行时卡顿。

cs 复制代码

3. 使用 Shader 预热 API
Unity 提供了异步 Shader 预热 API，可以在加载画面或场景切换时后台编译 Shader，避免运行时卡顿。

C# - 异步 Shader 预热
public class AsyncShaderPreloader : MonoBehaviour
{
    [SerializeField] private List<Shader> shadersToPreload;
    private ShaderWarmupOperation warmupOperation;

    public IEnumerator PreloadShaders(Action<float> onProgress)
    {
        foreach (var shader in shadersToPreload)
        {
            // 获取所有变体
            var variants = GetShaderVariants(shader);

            foreach (var variant in variants)
            {
                // 异步预热单个变体
                warmupOperation = Shader.WarmupShaderVariant(
                    shader,
                    variant.passType,
                    variant.keywords
                );

                while (!warmupOperation.isDone)
                {
                    onProgress?.Invoke(warmupOperation.progress);
                    yield return null;
                }
            }
        }
    }
}

4. 分析并裁剪变体

使用 Unity 的 Shader 分析工具识别并移除未使用的变体。

cs 复制代码

public class ShaderVariantAnalyzer : EditorWindow
{
    [MenuItem("Tools/Analyze Shader Variants")]
    static void ShowWindow()
    {
        var window = GetWindow<ShaderVariantAnalyzer>();
        window.Show();
    }

    private void OnGUI()
    {
        if (GUILayout.Button("Analyze All Shaders"))
        {
            AnalyzeShaders();
        }
    }

    private void AnalyzeShaders()
    {
        var shaders = AssetDatabase.FindAssets("t:Shader");

        foreach (var guid in shaders)
        {
            var path = AssetDatabase.GUIDToAssetPath(guid);
            var shader = AssetDatabase.LoadAssetAtPath<Shader>(path);

            // 获取变体数量
            var variantCount = ShaderUtil.GetShaderVariantCount(shader);

            Debug.Log($"{shader.name}: {variantCount} variants");
        }
    }
}

最佳实践总结

优化检查清单

使用 shader_feature 替代 multi_compile 减少变体数量
创建 Shader Variant Collection 精确控制预热范围
在加载画面异步预热 Shader，避免运行时卡顿
定期使用 Shader 分析工具识别未使用的变体
考虑使用 Shader Graph 的变体控制功能
在构建设置中启用 "Optimize Mesh Data" 减少冗余

结语

Shader 变体管理是 URP 项目性能优化的关键环节。通过理解多线程渲染架构与 Shader 编译的关系，采用合理的预热策略和变体裁剪，可以显著改善项目的加载时间和运行时性能。记住：变体数量越少，加载越快，内存占用越低。

在实际项目中，建议建立 Shader 变体的监控机制，定期分析变体增长趋势，并在 CI/CD 流程中加入变体数量检查，确保项目性能不会随时间退化。
