1. 为什么需要多速率信号处理？

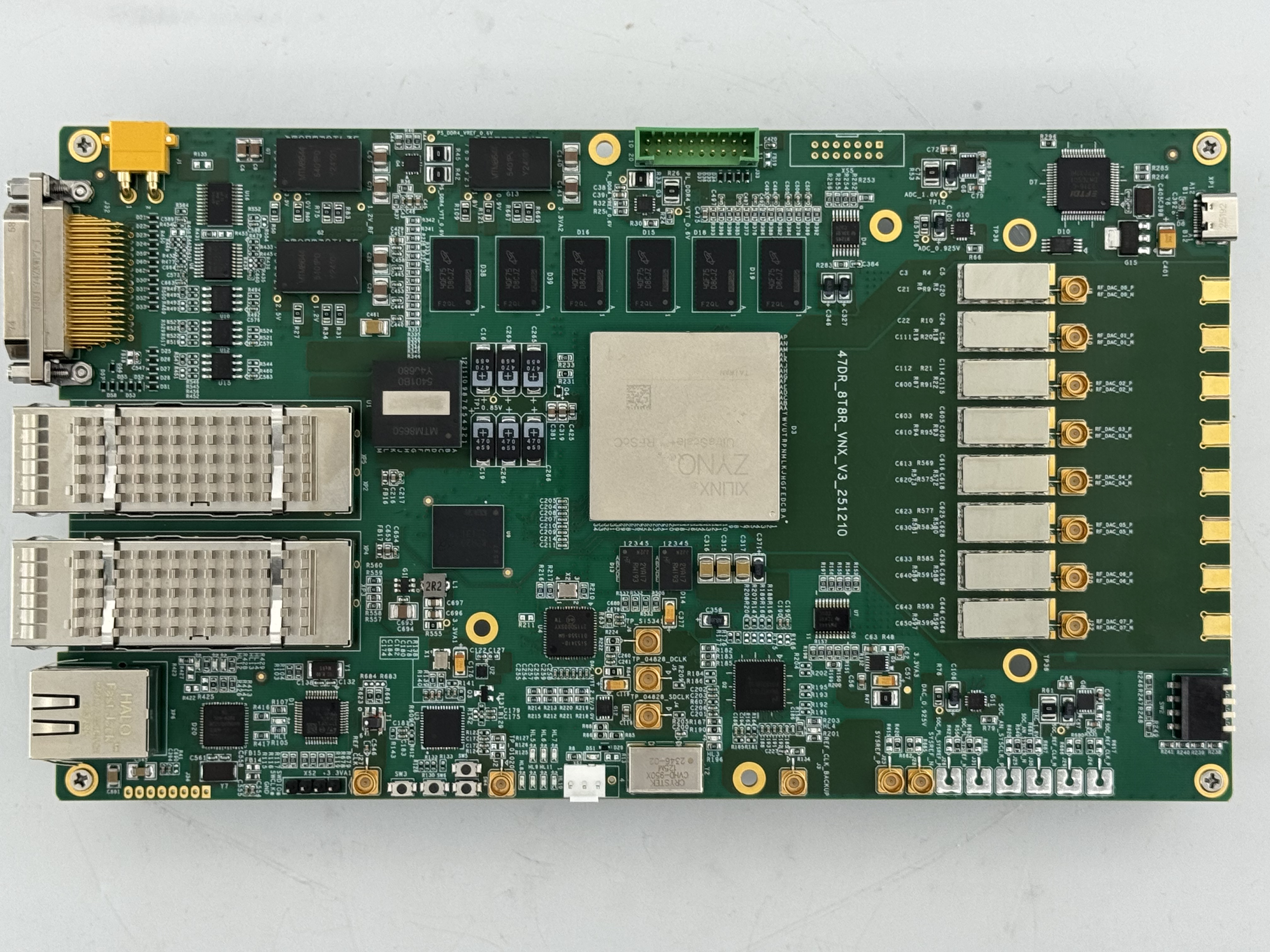

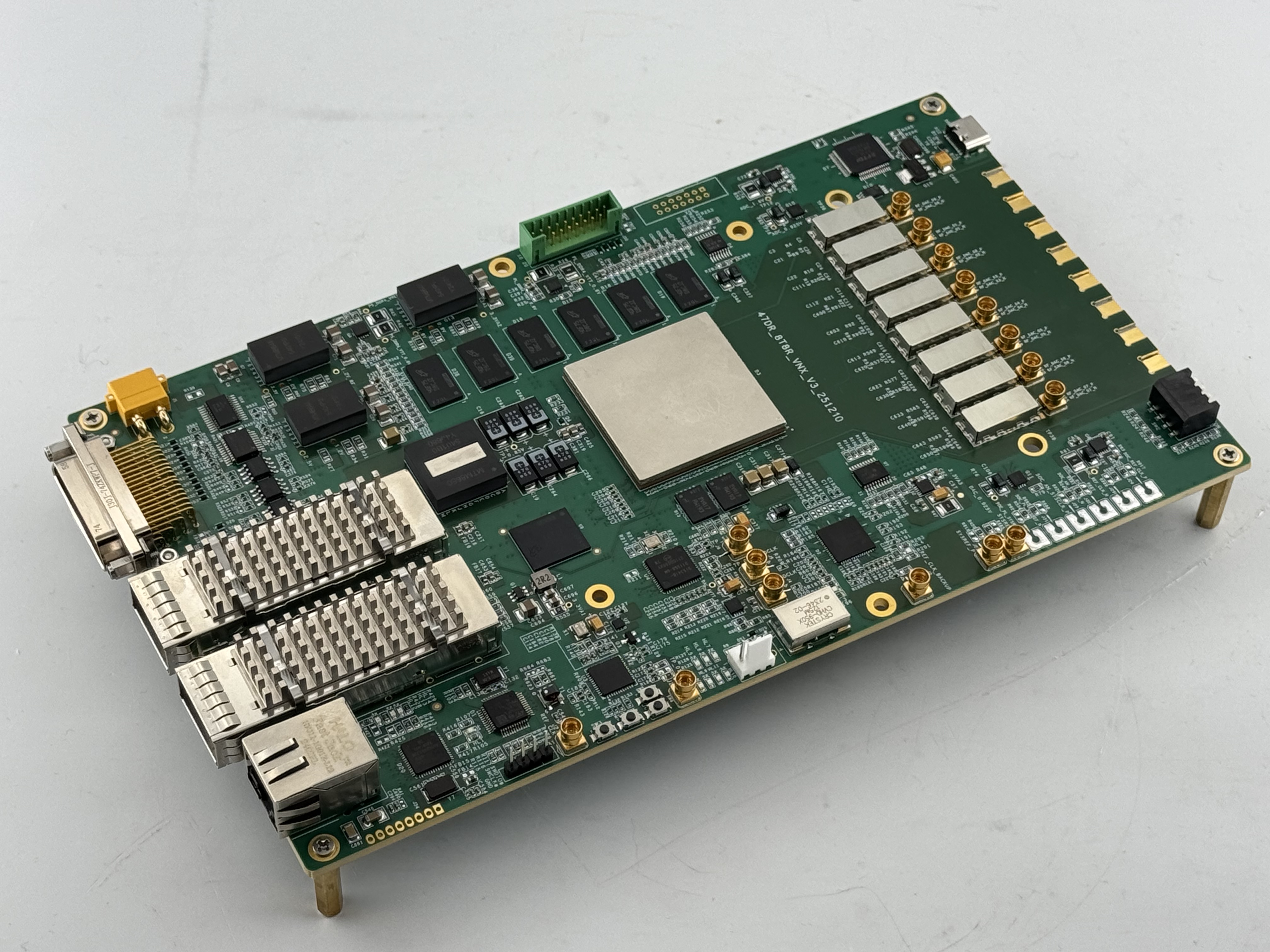

在直接射频采样SDR中，ADC以数GSps的速率采样，而基带信号带宽可能仅为数十MHz。若在整个处理链路中保持GSps级采样率，后续的滤波、解调等模块将承受巨大的计算负担，功耗和资源消耗难以接受。
多速率信号处理通过在链路中适时降低（抽取）或提高（插值）采样率，使各模块工作在最优速率下，实现计算效率的最大化。
2. 抽取：降低采样率
2.1 抽取的数学模型
抽取因子为M的降采样操作定义为：y[n] = x[Mn]，即每M个样本保留一个，丢弃其余M-1个。
从频域看，抽取会使频谱在频率轴上扩展M倍。原始信号中高于f_s/(2M)的频率分量会混叠到基带（0 ~ f_s/(2M)），产生不可恢复的失真。因此，抽取前必须使用抗混叠滤波器滤除这些高频分量。
2.2 多相分解------高效抽取的实现
直接实现抽取（先滤波、后降采样）是计算浪费的------滤波器计算出的M-1个样本随后被丢弃。多相分解将滤波器系数按相位分为M组，每组对应一个降采样相位，每次只计算被保留的那个相位的输出。
数学上，将滤波器H(z)分解为M个子滤波器：
H(z) = E0(z^M) + z^(-1)·E1(z^M) + ... + z^(-(M-1))·E(M-1)(z^M)
其中Ek(z)为第k相子滤波器。抽取时，只需计算与降采样相位k对应的子滤波器输出，计算量降为原来的1/M。
3. 插值：提高采样率
3.1 插值的数学模型
插值因子为L的上采样操作定义为：在每两个样本之间插入L-1个零值，即y[n] = x[n/L]（当n为L的整数倍），否则y[n]=0。
上采样会在频谱中产生L-1个镜像，位于f_s/L、2f_s/L、...、(L-1)f_s/L处。这些镜像需要通过镜像抑制滤波器（低通）滤除，以恢复平滑波形。
3.2 多相分解在插值中的应用
与抽取类似，插值也可用多相分解实现高效计算。将滤波器系数按相位分组，每个输出样本仅需与一个子滤波器卷积，计算量降为原来的1/L。
4. 半带滤波器------多速率处理的主力
4.1 半带滤波器的特性
半带滤波器是抽取/插值系统中应用最广泛的滤波器类型，具有以下特性：
-
通带与阻带对称：通带边缘f_p与阻带边缘f_s满足f_p + f_s = f_s/2
-
约一半系数为零：除中心系数外，每隔一个系数为零，大幅降低乘法器需求
-
系数对称：线性相位，群延迟恒定
-
幅度响应在f_s/4处为-6dB：这是半带滤波器的定义性特征
4.2 半带滤波器的幅频响应分析
半带滤波器的幅频响应具有如下对称性：|H(e^(j(π-ω)))| = 1 - |H(e^(jω))|。这意味着在通带边缘f_p处，阻带衰减恰好等于通带纹波（以线性刻度计）。
设计半带滤波器时，需在以下参数间权衡：
-
过渡带宽度：越窄所需的滤波器阶数越高
-
通带纹波：越小所需的阶数越高
-
阻带衰减：越大所需的阶数越高
对于2倍抽取/插值，半带滤波器是最优选择。对于4倍、8倍等更高的抽取/插值因子，可采用半带滤波器级联实现。
4.3 多级半带级联的频响累积效应
当多级半带滤波器级联时，总通带纹波是各级纹波之和（以dB计），总群延迟是各级群延迟之和。例如，三级半带级联（8倍抽取），若每级通带纹波为0.1dB，总纹波可达0.3dB；若信号带宽接近通带边缘，这一累积效应可能导致带内平坦度超标。因此，在多级设计中需将各级指标分配得更严格，或适当放宽总指标。
5. CIC滤波器------大倍数抽取/插值的低成本方案
5.1 CIC滤波器结构
级联积分梳状（CIC）滤波器由积分器级和梳状器级级联而成，其传递函数为：
H(z) = [(1 - z^(-RM)) / (1 - z^(-1))]^N
其中R为抽取/插值因子，M为差分延迟（通常为1或2），N为级联级数。
CIC滤波器的核心优势是无需乘法器------积分器和梳状器仅由加法器和寄存器构成。这使得CIC非常适合在采样率最高的位置（DDC的第一级或DUC的最后一级）实现大倍数（如40倍）速率变化。
5.2 CIC的幅频响应与补偿
CIC滤波器的幅频响应呈sinc^N形状，在通带内存在明显的"下垂"。以N=4、R=40为例，在通带边缘（f = f_s/(2R)）处，衰减可达3~5dB。对于宽带信号，这种下垂会严重恶化带内平坦度。
补偿方法：在CIC后级联一个FIR补偿滤波器，其频率响应为CIC响应的倒数。补偿滤波器的阶数通常较低（10~20阶），资源开销小。
6. 抽取/插值链的设计实例
以100MHz带宽信号、ADC采样率5GSps、目标基带采样率250MHz为例（总抽取因子20）：
方案A：单级抽取
-
滤波器阶数：约300阶
-
计算量：300 × 250MHz = 75GMAC/s
方案B：三级级联（4×5）
-
第一级：4倍抽取，采样率5GSps→1.25GSps，滤波器阶数80阶，计算量80×1.25G=100GMAC/s
-
第二级：5倍抽取，采样率1.25GSps→250MHz，滤波器阶数120阶，计算量120×250M=30GMAC/s
-
总计算量：130GMAC/s（高于单级？需要优化）
方案C：四级级联（2×2×5）
-
第一级：2倍抽取，半带滤波器，阶数20阶，计算量20×2.5G=50GMAC/s
-
第二级：2倍抽取，半带滤波器，阶数20阶，计算量20×1.25G=25GMAC/s
-
第三级：5倍抽取，可采用CIC+补偿FIR，CIC无乘法器，补偿FIR约30阶，计算量30×250M=7.5GMAC/s
-
总计算量：约82.5GMAC/s，优于单级方案
结论：通过合理的级联分解和CIC使用，可将计算量降低30%以上，同时减少DSP切片占用。
7. 多速率处理在多通道系统中的应用
在数字阵列系统中，多速率处理面临额外的挑战：所有通道的抽取/插值滤波器需保持相同的群延迟，否则会引入通道间相位误差。对于级联滤波器结构，各级的群延迟是累加的，需精确计算并确保各通道一致。
同步策略：所有通道的抽取/插值滤波器在同一SYSREF边沿复位，确保滤波器状态从同一初始值开始累积。对于无限长冲激响应（IIR）类滤波器（如CIC），需额外关注状态初始化。
8. 小结
多速率信号处理是连接高速ADC/DAC与低速基带处理的桥梁。理解抽取与插值的频域特性、多相分解的高效实现、半带滤波器的对称优势、以及CIC滤波器的无乘法器结构，有助于设计高计算效率的DDC/DUC链路。下一篇文章将深入讲解数字滤波器的FPGA实现，包括FIR/IIR的选择、定点数量化、以及DSP48E2的高效映射。
