【AutoSAR】详解CANIF模块

不行动，一切梦想都是空想。

一、前言

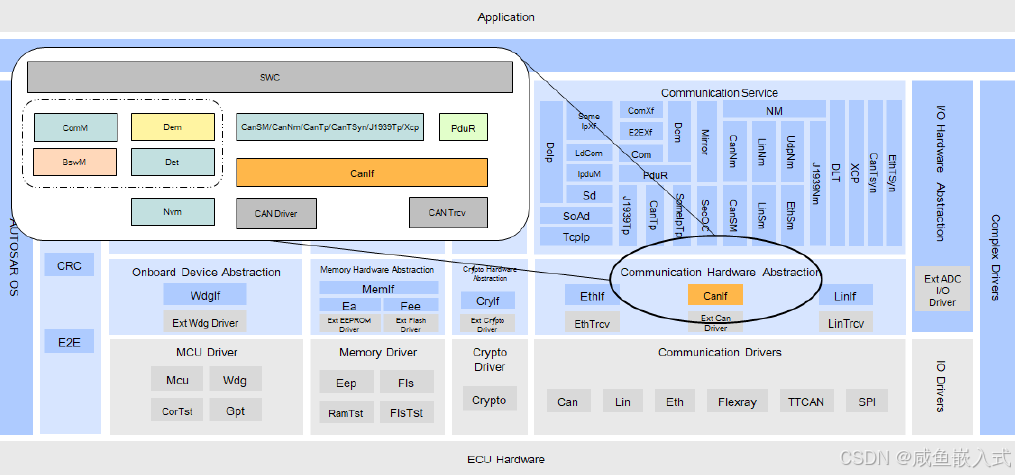

Can接口模块（CAN Interface，简称CanIf）提供了统一的接口管理不同的CAN硬件，包括CAN控制器（CAN controllers）和CAN收发器（CAN transceivers）。CanIf位于底层驱动层（CanDrv、CanTrcv）和上层通信服务层（CanSM、CanNM、CanTP、PduR）之间，是上下层通信的"桥梁"，屏蔽了底层硬件差异，为上层模块提供标准化的通信接口。

二、基本功能

CanIf主要提供了两类功能：

CanSM通过CanIf提供的接口控制CAN controllers和CAN transceivers，而NM和ComM通过CanSM达到控制和监控多路CAN网络。
PduR、CanTp、CanNm等AUTOSAR依赖通信的模块，通过CanIf提供的收发机制，完成数据的接收和发送。

三、功能描述

CANIF的核心功能可拆解为数据接收、数据发送、控制器模式设置、PDU通道模式设置四大模块，每个模块的操作逻辑与规范如下，是实际开发中重点关注的内容：

3.1、数据接收

HRH标识CAN硬件接收句柄，接收CAN帧。在CanDrv中调用CanIf_RxIndication()，指示接收到CAN帧后，CanIf将依据接收CAN帧的HRH配置（FullCan或BasicCan）匹配到对应的Pdu，根据配置进行不同处理。

FullCan：HRH接收到的为特定的CAN帧。
BasicCan ：HRH依据配置的CanId范围（硬件过滤）接收到的CAN帧，CanDrv中调用CanIf_RxIndication()时得到标准的Pdu，该Pdu将在CanIf中依据配置的CanId范围进行判断是否为需要接收的Pdu（软件过滤）。

3.2、数据发送

CanIf的发送请求函数CanIf_Transmit()是上层模块请求发送Pdu的通用接口。

CanIf_Transmit()对PDU发送前执行以下操作:

检查CanIf的发送状态（控制器模式、Pdu通信模式）
当使用多个CanDrv时，匹配对应的CanDrv
根据配置找到对应的CAN硬件传输对象HTH
调用CanDrv的Can_Write()

若发送成功，CanDrv将调用CanIf_TxConfirmation()通知CanIf模块，当前发送数据成功发送可以发送下一个Pdu数据；

若发送失败，且Pdu未配置发送缓冲，则CanIf_Transmit()将返回E_NOT_OK；若启用了发送缓冲，将本次发送的Pdu数据存储在缓冲区CanIfTxBuffer中，CanIf_Transmit()也会返回E_OK值，CanIf通过CanIf_TxConfirmation()回调处理未完成的发送，使上层无需重新提出传输请求，在CanIf_TxConfirmation()中再次处理发送后，若仍未成功，将依据CanIf中相关处理方式（如丢弃或插入缓冲中待HTH空闲时重新发送等）进行不同操作。

3.3、设置控制器模式

通过调用CanIf_SetControllerMode()接口请求更改CAN控制器状态。控制器共有如下四种状态：

CANIF_CS_UNINIT：控制器未初始化，需将控制初始化后进行后续操作
CANIF_CS_STOPPED ：控制器处于停止状态，接收和发送操作无法进行
CANIF_CS_STARTED：控制器处于启动状态，可以进行接收和发送操作
CANIF_CS_SLEEP：控制器处于睡眠状态，在唤醒前无法接收和发送操作，唤醒后可以继续进行接收和发送操作

3.4、设置PDU通道模式

只有当控制器模式处于CANIF_CS_STARTED时才允许通过CanIf_SetPduMode()更改Pdu通道模式，不同模式下Pdu的通信能力如下：

CANIF_OFFLINE：关闭PDU通道，不允许进行PDU的接收与发送操作
CANIF_ONLINE：开启PDU通道，允许进行PDU的接收与发送操作
CANIF_TX_OFFLINE：关闭发送Pdu通开启PDU接收通道，允许进行Pdu的接收但不允许发送PDU
CANIF_TX_OFFLINE_ACTIVE：模拟成功传输

四、配置说明

4.1、术语定义

**HOH：**CAN hardware object handle，CAN硬件缓存句柄，包括HTH和HRH。

**HRH：**CAN hardware receive handle，CAN硬件接收缓存句柄。

**HTH：**CAN hardware transmit handle，CAN硬件发送缓存句柄。

4.2、CanIfBufferCfgs

**CanIfBufferSize：**当前配置队列的大小，当CanIfPublicTxBuffering为TRUE才可配置。

**CanIfTxQueueSupport：**当前配置队列的类型，可以支持多种配置，包括FIFO、PQ、NONE。

FIFO：先进先出队列；PQ：以CANID为优先级的Buffer队列；NONE：不配置队列。

4.3、CanIfHrhCfgs

**CanIfHrhCanCtrlIdRef：**该引用关联到CanIf模块中CanIfCtrlCfg配置，表示当前配置归属的Can控制器。

**CanIfHrhIdSymRef：**该引用关联到Can模块中CanHardwareObject配置，表示当前配置与Can模块的某个HRH绑定。

4.4、CanIfHthCfgs

**CanIfHthIdSymRef：**该引用关联到Can模块中CanHardwareObject配置，表示当前配置与Can模块的某个HTH绑定。

4.5、CanIfRxPduCfgs

**CanIfRxPduCanIdType：**CanId类型，标识了Can报文的几种类型，表示当前PDU可以接收哪类Can报文：

EXTENDED_CAN（所有扩展帧）
EXTENDED_FD_CAN（扩展CANFD帧）
EXTENDED_NO_FD_CAN（普通扩展帧）
STANDARD_CAN（所有标准帧）
STANDARD_FD_CAN（标准CANFD帧）
STANDARD_NO_FD_CAN（CAN2.0标准帧）

4.6、CanIfTxPduCfgs

**CanIfTxPduCanIdType：**该配置标识了Can报文的几种类型，表示当前PDU可以发送哪几类Can报文：

EXTENDED_CAN（普通扩展帧）
EXTENDED_FD_CAN（扩展CANFD帧）
STANDARD_CAN（CAN2.0标准帧）
STANDARD_FD_CAN（标准CANFD帧）

**CanIfTxPduType：**该配置为PDU的类型选项，支持如下两种：

DYNAMIC（发送报文的CanId可以动态通过接口CanIf_SetDynamicTxId()修改）
STATIC（发送报文的CanId为静态配置决定）

五、总结

CANIF模块作为AutoSAR CAN通信栈的"中间枢纽"，核心作用是统一接口、隔离硬件差异，其功能涵盖数据收发、控制器与PDU通道模式管控，配置则围绕硬件句柄、缓冲区、PDU参数展开。掌握本文梳理的功能逻辑与配置要点，能有效避免开发中的配置错误与功能异常，提升CAN通信系统的稳定性与可移植性。
