长芯微LPC556D1完全P2P替代DAC8830,是引脚兼容的16位数模转换器,该系列产品为单通道、低功耗、缓冲电压输出型DAC

描述

LDC556D1/LDC554D1/LDC552D1是引脚兼容的12位、14位和16位数模转换器,该系列产品为单通道、低功耗、缓冲电压输出型DAC,并通过设计保证其单调性。器件采用通过高阻输入端口连接的外部精密基准电压源,可实现满幅输出操作并降低系统功耗。

LDC556D1/LDC554D1/LDC552D1支持2.7V至5.5V的宽电源电压范围。内置上电复位电路确保DAC输出在通电时归零并保持,直至有效写入操作发生。器件具备断电功能,在5V电压下可将功耗降至400nA,并在断电模式下提供软件可选的输出负载。正常工作时的功耗为0.45mW(5V电压下),断电模式下可降至1μW。

LDC556D1/LDC554D1/LDC552D1内置精密输出放大器,可实现满幅输出摆幅。针对远程检测应用,输出放大器的反相输入端可供用户使用。该系列器件采用多功能三线串行接口,最高支持30MHz时钟频率,兼容标准SPI®、QSPI™、MICROWIRE™及DSP接口标准。

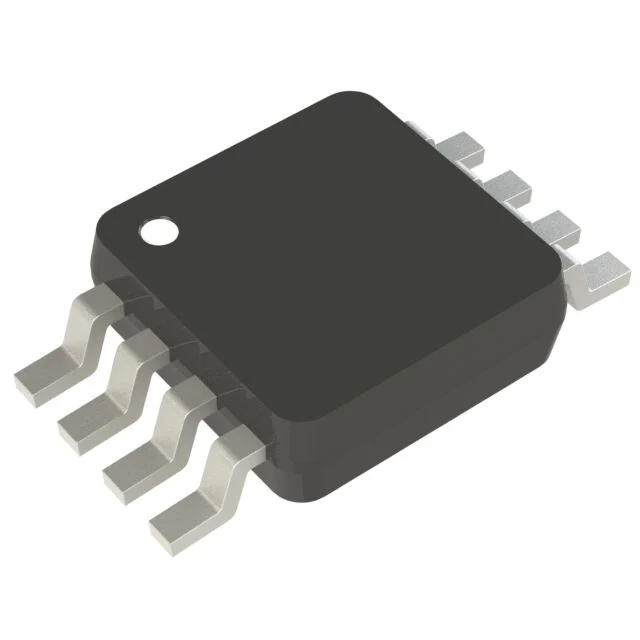

LDC556D1/LDC554D1/LDC552D1采用小巧的8引脚MSOP封装,所有型号均支持-40°C至+125°C扩展工业级温度范围。

特性

• 单通道16位/14位/12位引脚兼容DAC系列

• LDC556D1: 16位分辨率

• LDC554D1: 14位分辨率

• LDC552D1: 12位分辨率

• 低功耗特性(典型值90μA)

• 微分非线性误差:±1LSB(最大值)

• 毛刺能量:2nV-s

• 上电复位至零输出

• 工作电压范围:2.7V至5.5V

• 缓冲式轨到轨输出

• 安全上电复位(POR)至DAC零输出

• 30MHz高速3线制SPI/QSPI/MICROWIRE兼容串行接口

• 施密特触发输入可直接连接光耦

• SYNC中断功能

• 与DAC8551、DAC7512高性能直接替换兼容

• 微型MSOP-8封装

应用

• 增益和偏置调节

• 两线制传感器

• 过程控制与伺服回路

• 便携式仪器仪表

• 可编程电压源和电流源

• 可编程衰减器

• 自动测试设备
