如何使用sysfs来排查驱动问题

原理性内容参考：

Linux文件管理源码相关总结-CSDN博客

/sys概览

先看下sys目录内容：

一般就是这些内容，各个系统可能不太一样，我们暂时熟悉一些通用的目录即可。

`/sys/`devices

这是整个 /sys 里最核心、最真实的目录

/sys/devices 是内核把整个硬件拓扑结构，1:1 映射成文件目录给你看。

它不是按功能分类，而是按 "谁挂在谁下面" 的真实硬件层级展示。

比如：
复制代码
主板 -> 总线 -> 控制器 -> 设备 -> 引脚/时钟/寄存器
在 sysfs 里就是一层层目录。

/sys/devices

真实硬件拓扑

按 "物理连接关系" 组织

驱动开发、硬件排查用

也看下有哪些子目录：

我们主要讲一些重点的通用的，个别不一致的目录可能是不同的系统或者用户自定义的。

逐类拆解：每个目录是什么、从哪来、干嘛用

1. 核心硬件拓扑类（真实物理设备）

目录名含义来源核心用途

platform 平台总线设备根目录设备树 / 平台设备注册你之前看的 ff634480.pwm、pinctrl@ff634480 等所有片上外设、平台驱动都在这里，是嵌入式驱动调试的核心目录

system 系统级核心设备 CPU / 内核架构存放 CPU、时钟、中断控制器、总线等系统核心硬件 ，比如 cpu@0、timer、interrupt-controller

armv8_pmuv3 ARMv8 架构性能监控单元（PMU） CPU 内核自带用于 CPU 性能计数、功耗监控、perf 工具采样，是 ARM 架构的标准硬件调试单元

2. 功能 / 子系统类（按功能分类的设备）

目录名含义来源核心用途

iio:device0 工业 I/O 子系统设备 IIO 驱动用于传感器（ADC、陀螺仪、温湿度、红外等），你的红外设备如果走 IIO 框架，就会在这里生成设备节点，方便用户态读取数据

virtual 虚拟设备根目录内核虚拟驱动存放无物理硬件对应 的虚拟设备，比如 gpiochip（GPIO 控制器虚拟节点）、loop 设备、veth 网卡等

3. 调试 / 追踪类（内核调试工具）

目录名含义来源核心用途

uprobe / breakpoint / kprobe / software / tracepoint 内核追踪 / 探针设备 ftrace/kprobe 子系统都是 Linux 内核动态追踪（ftrace）的底层设备节点，用于：• kprobe：内核函数探针• uprobe：用户态函数探针• tracepoint：静态追踪点• breakpoint：硬件断点• software：软件事件（如调度、内存）perf、ftrace 工具的底层都依赖这些设备

三、根目录的设计逻辑（为什么这么分？）

核心原则：按「设备类型 + 归属」分层，完全对应 Linux 设备模型

**真实物理硬件 → platform/system/armv8_pmuv3**对应你板子上的真实芯片外设、CPU 核心，是设备的「真身」。

**功能子系统 → iio:device0**按功能归类，方便应用层统一访问，比如所有传感器都走 IIO 框架。

**虚拟设备 → virtual**内核模拟的设备，无物理硬件对应。

调试工具 → 各类探针目录内核给开发者提供的动态追踪、性能调试接口，属于调试专用。

目录名	含义	来源	核心用途
platform	平台总线设备根目录	设备树 / 平台设备注册	你之前看的 `ff634480.pwm`、`pinctrl@ff634480` 等所有片上外设、平台驱动都在这里，是嵌入式驱动调试的核心目录
system	系统级核心设备	CPU / 内核架构	存放 CPU、时钟、中断控制器、总线等系统核心硬件，比如 `cpu@0`、`timer`、`interrupt-controller`
armv8_pmuv3	ARMv8 架构性能监控单元（PMU）	CPU 内核自带	用于 CPU 性能计数、功耗监控、perf 工具采样，是 ARM 架构的标准硬件调试单元

目录名	含义	来源	核心用途
iio:device0	工业 I/O 子系统设备	IIO 驱动	用于传感器（ADC、陀螺仪、温湿度、红外等），你的红外设备如果走 IIO 框架，就会在这里生成设备节点，方便用户态读取数据
virtual	虚拟设备根目录	内核虚拟驱动	存放无物理硬件对应的虚拟设备，比如 `gpiochip`（GPIO 控制器虚拟节点）、`loop` 设备、`veth` 网卡等

目录名	含义	来源	核心用途
uprobe / breakpoint / kprobe / software / tracepoint	内核追踪 / 探针设备	ftrace/kprobe 子系统	都是 Linux 内核动态追踪（ftrace）的底层设备节点，用于：• `kprobe`：内核函数探针• `uprobe`：用户态函数探针• `tracepoint`：静态追踪点• `breakpoint`：硬件断点• `software`：软件事件（如调度、内存）perf、ftrace 工具的底层都依赖这些设备

`devices/platform/` (平台总线)

概况

内容：CPU 直接寻址 的板载设备（无传统总线）。

嵌入式 / ARM 开发板的绝大多数设备（UART、I2C、SPI、GPIO）

x86 主板控制器（RTC、电源管理、温度传感器）

用途：嵌入式开发、底层硬件调试、设备树（DT）相关设备。

你调试驱动 90% 都在 platform 目录里。

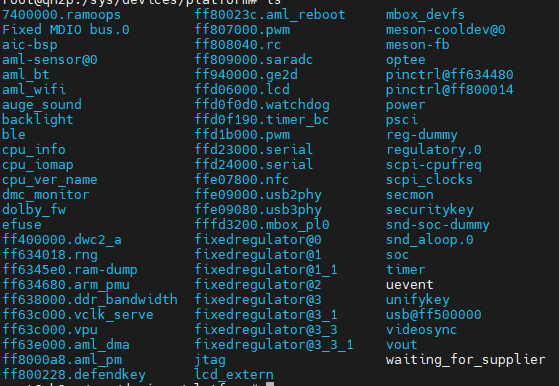

看下里面的内容：

这些奇怪命名（比如 ff634480.pwm、fixed-regulator0）** 到底是怎么来的？

这些名字不是随便起的 ，而是由 设备树（Device Tree） + 内核驱动规则 共同决定的。

我把命名规则总结为 "三大来源"，你对照着看就能完全明白：

1. 第一类：地址.编号 形式（最常见）

格式：寄存器地址 + 序号例子：ff634480.pwm、ff634480.gpio、ff634480.ir

怎么来的？

来自设备树的 reg 属性 ：设备树节点里有一段地址，比如 reg = <0x0 0xff634480 0x100>;。内核在加载时，会把这个物理地址作为设备的唯一标识。

自动追加序号 ：如果同一块地址上挂载了多个子设备（比如一个引脚控制器里有 PWM、GPIO 等），内核会自动生成 .0、.1、.2 这样的编号。

2. 第二类：功能名 + 编号

格式：设备类型 + 数字例子：fixed-regulator0、usbphy0、serial0

怎么来的？

来自设备树的 compatible 兼容字符串 ：比如设备树里写了 compatible = "regulator-fixed";，内核就知道这是个固定电压调节器 ，就会把它归类叫 fixed-regulator。

自动计数 ：系统中可能有多个固定调节器，内核就按顺序编号 fixed-regulator0、fixed-regulator1...

3. 第三类：自定义名字（特殊）

格式：任意名字例子：aml_wifi、ble、jtag、vout

怎么来的？

来自设备树节点的 label 或 name ：如果设备树节点里明确写了 label = "aml_wifi"; 或者节点名就叫 wifi，内核就会直接用这个名字。

厂商自定义 ：厂商（比如 Amlogic 你用的平台）为了好记，会给设备起特定的名字。

你的截图分析：

aml_wifi：Amlogic 厂商定制的 WiFi 设备。

ble：蓝牙模块。

jtag：调试接口。

vout：视频输出。

4. 为什么你会看到 waiting_for_supplier？

你截图里最后有个 waiting_for_supplier，这其实是设备树依赖关系的显示：

含义：这个设备正在等待它的供电设备（regulator）准备好。

场景：比如红外设备（ir）需要 fixed-regulator0 供电，如果电源还没输出，这里就会显示 waiting_for_supplier。

解决：这说明你的红外驱动加载了，但是电源还没起来，属于正常启动过程，或者检查一下 regulator 配置。

总结（一句话记住）

这些名字都是 ** 设备树（DTB）** 在启动时，按物理地址、功能类型、厂商命名自动生成的 "身份证"。

地址.编号 = 物理硬件映射

功能名+编号 = 设备功能分类

自定义名 = 设备树节点起的名字

你现在看你的红外设备（假设叫 ir），它应该就在这个列表里，如果没看到，说明设备树可能没生效或者命名被隐藏了。
一些iic spi设备，在devices里面也有吗，一般在哪个子目录下？

一、核心结论：I2C/SPI 设备肯定在 /sys/devices 里，位置分两种

1. 物理总线视角（真实硬件拓扑，真身目录）

I2C/SPI 是硬件总线控制器 ，设备会挂在对应总线控制器的父目录下，这是设备的「真身」。

典型路径（Amlogic 晶晨平台，和你当前环境完全匹配）
复制代码
# I2C 设备真身路径
/sys/devices/platform/ff805000.i2c/i2c-0/          # 第0路I2C总线
/sys/devices/platform/ff805000.i2c/i2c-1/          # 第1路I2C总线
# 总线下面就是挂在这条总线上的具体I2C设备
/sys/devices/platform/ff805000.i2c/i2c-0/0-0048/   # I2C地址0x48的设备

# SPI 设备真身路径
/sys/devices/platform/ff800000.spi/spi_master/spi0/  # 第0路SPI总线
/sys/devices/platform/ff800000.spi/spi_master/spi0/spi0.0/  # SPI0.0设备（片选0）
命名规则（一眼识别）

I2C 总线目录 ：i2c-<总线号>（如 i2c-0、i2c-1）

I2C 设备目录 ：<总线号>-<7位I2C地址>（如 0-0048 = 总线 0，地址 0x48）

SPI 总线目录 ：spi_master/spi<总线号>（如 spi_master/spi0）

SPI 设备目录 ：spi<总线号>.<片选号>（如 spi0.0 = 总线 0，片选 0）

2. 总线视角（软链接，方便统一查看）

内核会在 /sys/bus/ 下生成软链接，指向 /sys/devices 里的真身，方便你按总线分类查看：
复制代码
# I2C 总线视角
/sys/bus/i2c/devices/0-0048 -> ../../devices/platform/ff805000.i2c/i2c-0/0-0048/

# SPI 总线视角
/sys/bus/spi/devices/spi0.0 -> ../../devices/platform/ff800000.spi/spi_master/spi0/spi0.0/
注意：这只是软链接，真实数据都在 /sys/devices 里，修改属性只改真身目录即可。

二、I2C/SPI 设备在 /sys/devices 里的完整层级（以 Amlogic 为例）

1. I2C 层级结构
复制代码
/sys/devices/
└── platform/
    └── ff805000.i2c/          # I2C控制器（物理地址0xff805000，来自设备树）
        ├── i2c-0/             # 第0路I2C总线
        │   ├── 0-0048/        # 总线0上，地址0x48的I2C设备（真身）
        │   ├── 0-0050/        # 总线0上，地址0x50的I2C设备
        │   └── ...
        └── i2c-1/             # 第1路I2C总线
            └── 1-0060/        # 总线1上，地址0x60的I2C设备
2. SPI 层级结构
复制代码
/sys/devices/
└── platform/
    └── ff800000.spi/          # SPI控制器（物理地址0xff800000，来自设备树）
        └── spi_master/
            ├── spi0/          # 第0路SPI总线
            │   ├── spi0.0/    # SPI0，片选0的设备
            │   ├── spi0.1/    # SPI0，片选1的设备
            │   └── ...
            └── spi1/          # 第1路SPI总线
                └── spi1.0/    # SPI1，片选0的设备
三、怎么快速找到你的 I2C/SPI 设备？（直接复制用的命令）

1. 找所有 I2C 总线和设备
复制代码
# 1. 列出所有I2C总线控制器（看真身）
ls /sys/devices/platform/*i2c*

# 2. 列出所有I2C总线下的设备
ls /sys/devices/platform/*i2c*/i2c-*

# 3. 快速查看所有I2C设备（总线+地址）
ls /sys/bus/i2c/devices/

# 4. 查看某个I2C设备的详细信息（以0-0048为例）
cat /sys/bus/i2c/devices/0-0048/uevent
cat /sys/bus/i2c/devices/0-0048/name
2. 找所有 SPI 总线和设备
复制代码
# 1. 列出所有SPI总线控制器（看真身）
ls /sys/devices/platform/*spi*

# 2. 列出所有SPI总线下的设备
ls /sys/devices/platform/*spi*/spi_master/spi*/spi*.*

# 3. 快速查看所有SPI设备
ls /sys/bus/spi/devices/

# 4. 查看某个SPI设备的详细信息（以spi0.0为例）
cat /sys/bus/spi/devices/spi0.0/uevent
cat /sys/bus/spi/devices/spi0.0/modalias

i2c spi这些是真实总线，platform是虚拟总线，为啥也放在platform下，不是对应不上吗？

这问题问到 Linux 设备模型最精髓的地方 了！你直觉完全没错：I2C、SPI 是真实硬件总线，platform 是虚拟总线 ，但它们确实就应该放在 /sys/devices/platform/ 下面，一点都不矛盾。

我用最清晰、最本质的方式给你讲透，保证你以后再也不晕。

一句话核心结论

I2C/SPI 控制器本身，是挂在 CPU 内部总线（APB/AHB）上的 "片上外设"， Linux 对这类无法自动枚举的片上外设，统一用 platform 总线管理。

所以：

I2C/SPI 控制器 = platform 设备

挂在 I2C/SPI 上的传感器 = I2C 设备 / SPI 设备

这是两层结构，不是同一层！

两层结构彻底讲清（非常关键）

第一层：I2C/SPI 控制器是 platform 设备

CPU 内部：

I2C 控制器

SPI 控制器

UART

PWM

GPIO

IR 红外控制器

时钟控制器

电源控制器

它们全都 ** 直接连在 CPU 内部总线（AHB/APB）** 上。

Linux 对这类：

内存映射寄存器（有 reg 属性）

不能自动枚举（不像 PCI/USB 插上去就能发现）

需要设备树描述

统一归类为：platform 设备

所以它们在：
复制代码
/sys/devices/platform/ff805000.i2c
/sys/devices/platform/ff800000.spi
第二层：I2C/SPI 总线上的外设才是真实 I2C/SPI 设备

比如：

触摸屏

陀螺仪

温湿度传感器

音频 codec

红外传感器

它们真的挂在 I2C/SPI 物理总线上，所以它们的目录在：
复制代码
/sys/devices/platform/ff805000.i2c/i2c-0/0-0048
                                      ↑
                            这才是真实 I2C 设备
结构是：
复制代码
platform（虚拟）
  ↓
I2C 控制器（platform 设备）
  ↓
i2c-0（真实 I2C 总线）
  ↓
0-0048（真实 I2C 设备）
总线控制器 ≠ 总线本身控制器挂在哪层，不影响总线本身类型

为什么 Linux 要这么设计？

因为：

ARM / 嵌入式 SoC 内部外设太多

全都接在 AHB/APB 上

没有统一标准枚举方式

只能靠设备树告诉内核 "这里有个控制器"

Linux 为了统一管理，发明了 platform 虚拟总线，专门收纳这类片上控制器。

最终总结（最精炼）

I2C/SPI 控制器 是 platform 设备→ 所以在 /sys/devices/platform/xxx.i2c

I2C/SPI 总线上的传感器 才是真实 I2C/SPI 设备→ 在 i2c-0/0-0048 或 spi0.0

platform 管的是 "控制器"，不是 "总线"。 I2C/SPI 管的是 "外设"，不是 "控制器"。

两层完全不冲突，是标准 Linux 模型。

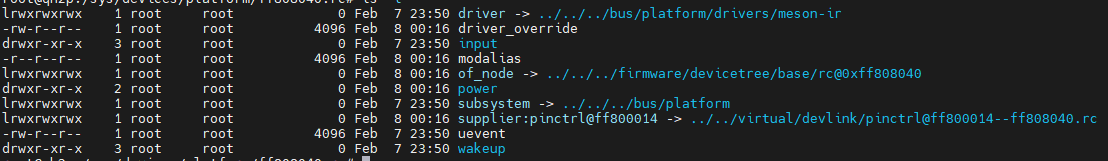

每个目录里面一般有哪些文件？（重点）

进任意一个设备目录，比如：

你会看到固定几样东西：

driver → 软链接，指向绑定的驱动（有没有 probe 成功看这个）

of_node → 设备树节点（compatible、reg 都在这里）

uevent → 设备信息（主次设备号、驱动名）

power → 电源管理

subsystem → 属于哪个子系统

input→ 输入子系统设备节点，说明该设备是输入设备（比如红外遥控器、按键），ls input/ 能看到 event0 等输入节点，对应 /dev/input/eventX，用于调试输入上报

驱动自己创建的属性文件（如 status、enable 等）

`devices/system/` (系统核心设备)

概述

内容：非外设的核心硬件 ：

system/cpu/ ：CPU 核心、频率、缓存、在线状态（online 文件）

system/node/：NUMA 节点

system/clocksource/：时钟源

用途：CPU 性能调试、电源管理、系统监控。

`devices/virtual/` (虚拟 / 伪设备)

概述

内容：非物理存在 的逻辑设备：

virtual/net/lo：本地回环网卡

virtual/mem/ ：内存设备（null, zero, random）

virtual/block/loop[0-9]：回环块设备

用途：网络配置、内存设备操作、挂载镜像文件。

/sys/class

按 "功能类" 归类设备

同类设备放一起，不管在哪条总线

比如：gpio pwm tty net block input pinctrl

例：
复制代码
/sys/class/gpio/
/sys/class/pwm/
/sys/class/input/
相对好理解

`/sys/bus`

总线信息

platform、i2c、spi、pci、usb

每个总线下面有：devices drivers

你写 platform 驱动，就在：
复制代码
/sys/bus/platform/devices/
/sys/bus/platform/drivers/
相对好理解

/sys/bus/platform/ 下 drivers 和 devices

这两个目录是 Linux platform 总线的核心入口，专门用来管理平台设备和驱动的绑定关系，是嵌入式驱动调试的「黄金入口」。

一、核心定位：两个目录的本质区别

目录本质核心作用

/sys/bus/platform/devices/ 所有 platform 设备的软链接集合 按总线视角，统一展示所有平台设备（真身都在 /sys/devices/platform/ 下）

/sys/bus/platform/drivers/ 所有 platform 驱动的目录集合 展示所有已加载的平台驱动，管理驱动与设备的绑定 / 解绑

二、/sys/bus/platform/devices/ 详解

1. 内容本质

里面全是软链接 ，100% 指向 /sys/devices/platform/ 下的真实设备目录，不占用额外空间。比如你截图里的红外设备，会在这里生成一个同名软链接：

plaintext
复制代码
/sys/bus/platform/devices/ff634480.ir -> ../../devices/platform/ff634480.ir/
2. 核心用途

快速遍历所有平台设备 ：不用逐层翻 /sys/devices/platform/，直接 ls 就能看到所有平台设备

验证设备是否被内核识别：设备出现在这里 = 设备树加载成功、设备注册成功

批量查看设备状态 ：比如 ls /sys/bus/platform/devices/*ir* 快速定位红外设备

3. 常用命令
复制代码
# 列出所有平台设备
ls /sys/bus/platform/devices/

# 快速查找红外相关设备
ls /sys/bus/platform/devices | grep -i ir

# 查看设备的驱动绑定状态（和真身目录完全一致）
ls -l /sys/bus/platform/devices/ff634480.ir/driver
三、/sys/bus/platform/drivers/ 详解

1. 内容本质

里面是每个已加载的 platform 驱动的独立目录，每个目录对应一个内核驱动模块。比如你的红外驱动加载后，会在这里生成：
复制代码
/sys/bus/platform/drivers/ir_driver/
2. 每个驱动目录里的核心文件

进入任意驱动目录（如 ir_driver），会看到标准文件：

bind / unbind：可写文件，手动绑定 / 解绑设备（调试神器）

uevent：驱动的环境变量信息

module：软链接，指向 /sys/module/ir_driver/（驱动模块信息）

已绑定的设备软链接：比如 ff634480.ir，说明该驱动已经和这个设备绑定成功

3. 核心用途

验证驱动是否加载成功：驱动目录出现在这里 = 模块已加载、probe 函数执行

手动绑定 / 解绑设备：强制驱动和设备重新匹配，调试驱动加载问题

查看驱动绑定的所有设备 ：ls /sys/bus/platform/drivers/ir_driver/ 直接看到所有绑定的设备

目录	本质	核心作用
`/sys/bus/platform/devices/`	所有 platform 设备的软链接集合	按总线视角，统一展示所有平台设备（真身都在 `/sys/devices/platform/` 下）
`/sys/bus/platform/drivers/`	所有 platform 驱动的目录集合	展示所有已加载的平台驱动，管理驱动与设备的绑定 / 解绑

`/sys/module`

所有内核模块信息 加载后的 .ko 都会在这里出现：
复制代码
/sys/module/xxx_driver/
能看到：

加载状态

参数

引用计数

`/sys/firmware`

固件 / 设备树相关
复制代码
/sys/firmware/devicetree/base/
可以直接看当前内核用的设备树，检查节点是否存在。

注意，设备树是按层级来的，上层一般是目录，然后逐级往下。

`/sys/kernel`

内核内部信息，最重要的就是：
复制代码
/sys/kernel/debug/  ← 你刚才问的 debugfs
/sys/kernel/irq/
debugfs参考：

Linux中驱动有问题如何排查（一）-CSDN博客

那irq呢？

/sys/kernel/irq/ 是 Linux sysfs 下用于系统中断（IRQ）信息查询 的标准化目录，提供了比 /proc/interrupts 更结构化、更易于程序解析的中断状态视图。

一、目录结构

/sys/kernel/irq/ 下为 ** 每个有效的中断号（IRQ）** 创建一个子目录，目录名即中断号。
复制代码
/sys/kernel/irq/
├── 0/
├── 1/
├── 4/
├── 32/
└── ... (其他中断号目录)
二、每个中断目录（如 /sys/kernel/irq/32/）下的核心文件

1. actions

内容：逗号分隔的设备名列表，表示该中断被哪些设备占用。

示例：eth0, ohci_hcd:usb1

用途：快速定位中断归属。

2. chip_name

内容：中断控制器名称（如 GIC, IO-APIC, PCI-MSI）。

用途：判断中断类型（硬件总线 / 消息信号中断）。

3. hwirq

内容：硬件层面的原始中断号。

用途：内核中断号（VIRQ）与硬件中断号（HWIRQ）映射关系调试。

4. type

内容：中断触发方式。

edge：边沿触发

level：电平触发

用途：驱动 / 硬件中断配置校验。

5. wakeup

内容：yes 或 no。

用途：标识该中断能否唤醒休眠系统。

6. per_cpu_count/

子目录 ：内含 cpu0, cpu1 ... 等文件。

内容：每个文件记录对应 CPU 核心处理该中断的总次数。

用途：精确分析中断在多核间的分布，定位中断负载不均问题。

三、与 /proc/irq/ 的核心区别

/sys/kernel/irq/

定位：只读、结构化、机器友好的状态查询接口。

内容：chip_name, hwirq, per_cpu_count 等底层硬件信息。

/proc/irq/<IRQ>/

定位：可读写 、面向用户的配置与控制接口。

内容：smp_affinity (CPU 亲和性), affinity_hint, spurious (伪中断计数)。

四、常用操作示例
复制代码
# 1. 查看中断32的归属设备
cat /sys/kernel/irq/32/actions

# 2. 查看中断32的控制器类型
cat /sys/kernel/irq/32/chip_name

# 3. 查看中断32在各CPU上的计数
cat /sys/kernel/irq/32/per_cpu_count/cpu0
cat /sys/kernel/irq/32/per_cpu_count/cpu1
总结

/sys/kernel/irq/ ：看中断（硬件信息、统计）。

/proc/irq/ ：改中断（亲和性、开关）。

`/sys/block`

/sys/block：块设备的「快捷入口」

1. 本质是什么

/sys/block 是所有块设备（硬盘、U 盘、SD 卡、eMMC、loop 设备等）的统一视图入口 ，里面全是软链接 ，指向 /sys/devices/ 下对应设备的真实目录。

2. 里面有什么

每个子目录对应一个块设备，比如：
复制代码
/sys/block/
├── sda/       # SATA硬盘 / U盘
├── mmcblk0/   # eMMC / SD卡
├── loop0/     # 回环设备
└── nvme0n1/   # NVMe固态硬盘
每个目录里包含块设备的核心属性：

size：设备总大小（扇区数，512 字节 / 扇区）

queue/：IO 队列参数（调度器、队列深度、缓存等）

dev：主次设备号（major:minor）

device/：软链接，指向 /sys/devices/ 下的真实硬件控制器目录

3. 核心用途

快速查看所有块设备 ：不用逐层翻 /sys/devices/，直接 ls /sys/block 就能看到所有存储设备

查看块设备参数 ：比如 cat /sys/block/sda/size 算硬盘容量，cat /sys/block/sda/queue/scheduler 查看 IO 调度器

调试存储性能：修改队列参数、调整缓存、排查 IO 问题

区分真实硬件 vs 虚拟设备 ：sda/mmcblk0 是真实硬件，loop0 是虚拟回环设备

4. 常用命令
复制代码
# 列出所有块设备
ls /sys/block/

# 查看sda的总容量（扇区数 × 512字节）
cat /sys/block/sda/size

# 查看当前IO调度器
cat /sys/block/sda/queue/scheduler

# 查看设备主次设备号
cat /sys/block/sda/dev

`/sys/dev`

/sys/dev：设备号的「快捷入口」

1. 本质是什么

/sys/dev 是按「主次设备号（major:minor）」索引的设备视图入口 ，里面全是软链接 ，指向 /sys/devices/ 下对应设备的真实目录。

2. 里面有什么

按设备号分两级目录：
复制代码
/sys/dev/
├── block/       # 块设备号索引
│   └── 8:0/    # 对应sda（major 8, minor 0）
└── char/        # 字符设备号索引
    └── 1:3/    # 对应/dev/null（major 1, minor 3）
比如 /sys/dev/block/8:0 就是 /sys/block/sda 的软链接，指向同一个真实设备目录。

3. 核心用途

通过设备号快速定位设备 ：已知 major:minor，直接找到对应设备

统一管理块 / 字符设备 ：块设备在 block/ 子目录，字符设备在 char/ 子目录

调试设备节点 ：排查 /dev 下设备文件与真实硬件的对应关系

udev 规则开发：udev 会通过这个目录匹配设备号，创建设备文件

4. 常用命令
复制代码
# 查看sda对应的设备号
cat /sys/block/sda/dev
# 输出：8:0

# 通过设备号反向找设备
ls -l /sys/dev/block/8:0
# 输出：../../devices/pci0000:00/14.0/usb1/1-1/1-1:1.0/host0/target0:0:0/0:0:0:0/block/sda

/sys 到底怎么用

驱动开发时，/sys 到底怎么用？（最实用部分）

我给你列驱动开发天天用的操作：

1. 看驱动有没有匹配成功
复制代码
ls /sys/bus/platform/drivers/你的驱动名/
里面有设备名 = 匹配成功

2. 看设备是否存在
复制代码
ls /sys/devices/platform/你的设备名
3. 操作 GPIO（不用写应用，直接调试）
复制代码
cd /sys/class/gpio

echo 100 > export    # 导出GPIO
echo out > direction # 设为输出
echo 1 > value       # 输出高电平
4. 看中断被触发了多少次
复制代码
cat /sys/kernel/irq/45/irq_count
5. 看设备树节点是否生效
复制代码
ls /sys/firmware/devicetree/base/ir@xxx
6. 看引脚配置（pinctrl）
复制代码
cat /sys/kernel/debug/pinctrl/.../pinconf-pins
7. 看时钟是否打开
复制代码
cat /sys/kernel/debug/clk/clk_summary
8. 看设备是否被正确绑定
复制代码
cat /sys/devices/platform/xxx/driver_override
四、/sys 对驱动开发的意义（超级重要）

1. 驱动状态可视化probe 成没成？匹配没匹配？时钟开没开？引脚对不对？不用读 dmesg 大海捞针，直接看 /sys。

2. 不用写应用就能调试硬件GPIO、PWM、LED、REGULATOR 都能直接 echo/cat 调试。

3. 快速定位问题

设备没出现 → 设备树或设备注册问题

驱动目录空 → 匹配失败（compatible 错）

gpio 导出失败 → 被占用或引脚复用错

4. 驱动可以自己在 /sys 创建设备属性让应用层读状态、设参数：
复制代码
device_create_file(dev, &dev_attr_xxx);
应用就能：
复制代码
cat /sys/devices/.../xxx
五、最简单总结（你记住这个就够）

/sys 就是内核的 "设备浏览器"。

/sys/class → 按功能分类

/sys/devices → 真实硬件结构

/sys/bus → 总线与驱动匹配

/sys/module → 模块信息

/sys/kernel/debug → 调试状态

驱动开发时： 看设备、看驱动、看引脚、看时钟、调 GPIO，全部靠 /sys。

如何使用sysfs来排查驱动问题

/sys概览

/sys/devices

devices/platform/ (平台总线)

devices/system/ (系统核心设备)

devices/virtual/ (虚拟 / 伪设备)

/sys/class

/sys/bus

/sys/module

/sys/firmware

/sys/kernel

/sys/block

/sys/dev

`/sys/`devices

`devices/platform/` (平台总线)

`devices/system/` (系统核心设备)

`devices/virtual/` (虚拟 / 伪设备)

`/sys/bus`

`/sys/module`

`/sys/firmware`

`/sys/kernel`

`/sys/block`

`/sys/dev`
