之前为H7-TOOL脱机烧录配套了UID加密支持，这次再配套UID签名支持
H7-TOOL脱机烧录的UID加密操作方法，支持一键生成目标板C代码，方便大家轻松操作（2024-12-20，已发布）
https://forum.anfulai.cn/forum.php?mod=viewthread\&tid=125161
实现机制：
直接对芯片UID进行签名，将签名作为"芯片证书"
1、原始UID → 签名 → 带签名的UID → 存储到芯片
验证时：验证签名 + 检查UID是否匹配
2、ECDSA是基于椭圆曲线密码学的数字签名算法，用于验证数据的真实性和完整性。它比传统的RSA更安全且密钥更短。
操作说明：
1、使用H7-TOOL的硬件随机数生成公钥和私钥，当然也可以自己提供，均支持

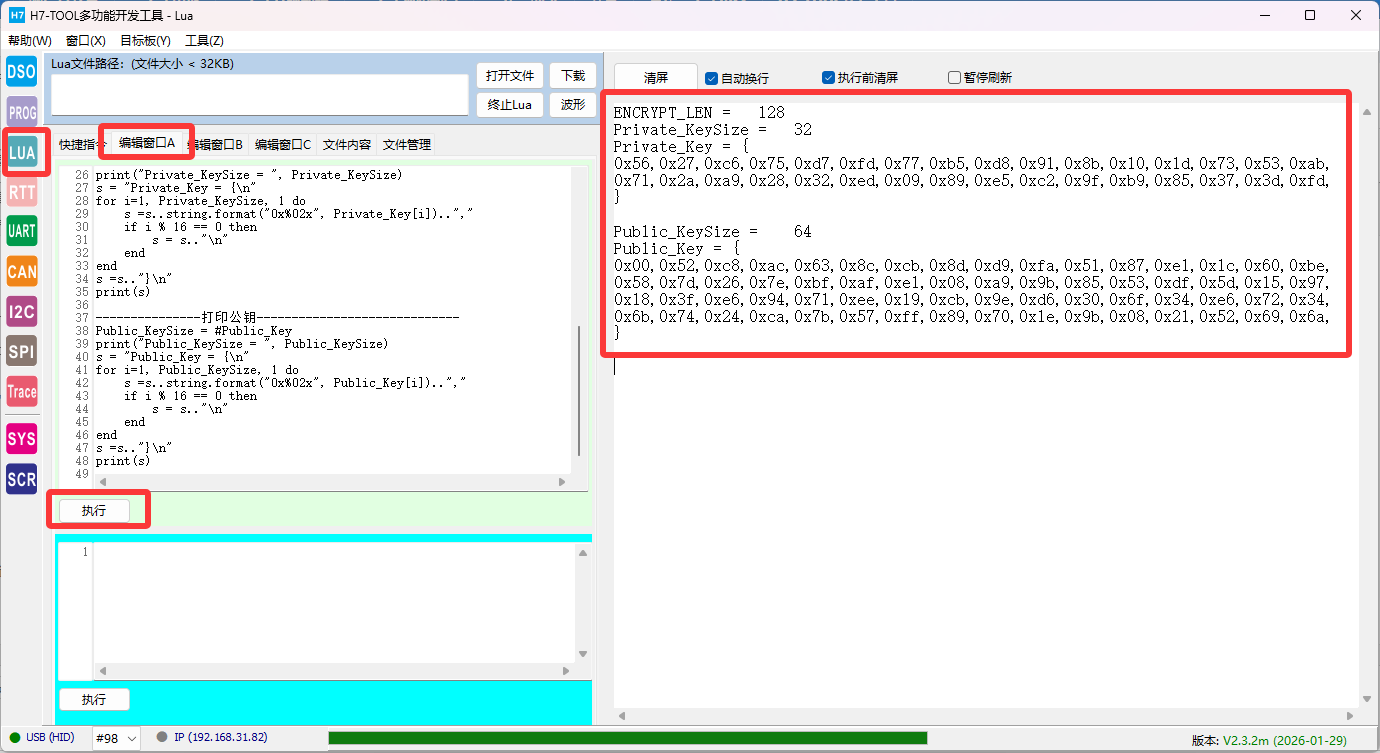

将下面代码复制到LUA小程序页面生成相应数组
Lua
local s = ""
local Private_KeySize = 32 -- 私钥长度为32字节
local Public_KeySize = 64 -- 公钥长度为64字节
local SignSize = 64 -- ECDSA签名长度为64字节
local ENCRYPT_LEN = 128 -- 签名长度 + 公钥长度，固定128字节
local Private_Key = {}
local Public_Key = {}
local re
local uid = {}
local x = {}
local sign = {}
-- 依次返回私钥, 公钥和成功状态
Private_Key, Public_Key, re = cmox_ecdsa_keyGen()
if(re == 1) then
--print("cmox_ecdsa_keyGen success")
else
print(sring.format("cmox_ecdsa_keyGen fail, re = %d", re))
end
print("ENCRYPT_LEN = ", ENCRYPT_LEN)
----------------打印私钥----------------------------
Private_KeySize = #Private_Key
print("Private_KeySize = ", Private_KeySize)
s = "Private_Key = {\n"
for i=1, Private_KeySize, 1 do
s =s..string.format("0x%02x", Private_Key)..","
if i % 16 == 0 then
s = s.."\n"
end
end
s =s.."}\n"
print(s)
---------------打印公钥-----------------------------
Public_KeySize = #Public_Key
print("Public_KeySize = ", Public_KeySize)
s = "Public_Key = {\n"
for i=1, Public_KeySize, 1 do
s =s..string.format("0x%02x", Public_Key)..","
if i % 16 == 0 then
s = s.."\n"
end
end
s =s.."}\n"
print(s)
2、脱机烧录时读取芯片UID → 计算哈希值 → 生成签名 → 带签名的UID和公钥 → 脱机烧录存储到芯片
这里以为我们STM32-V7开发板，主控芯片STM32H743/H750为例进行说明。

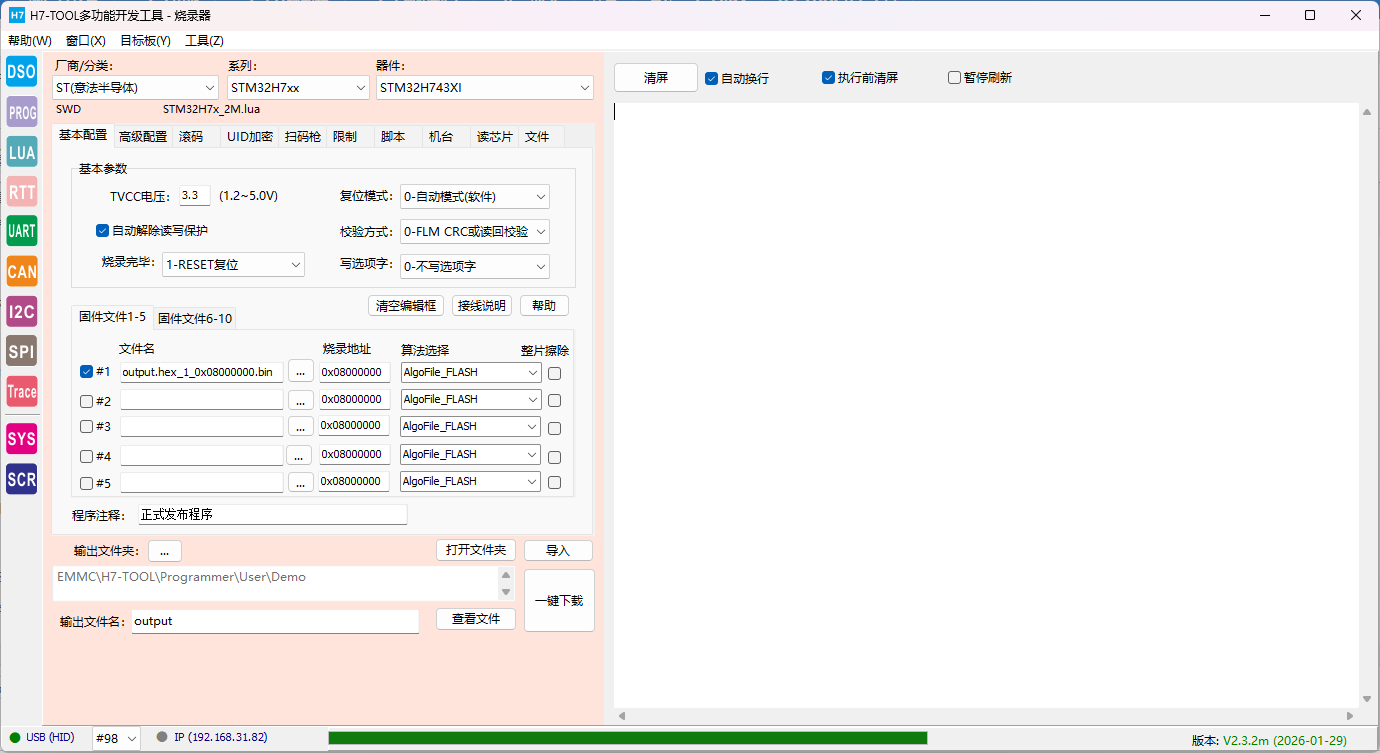

（1）脱机烧录页面选择型号，加载要烧录的固件

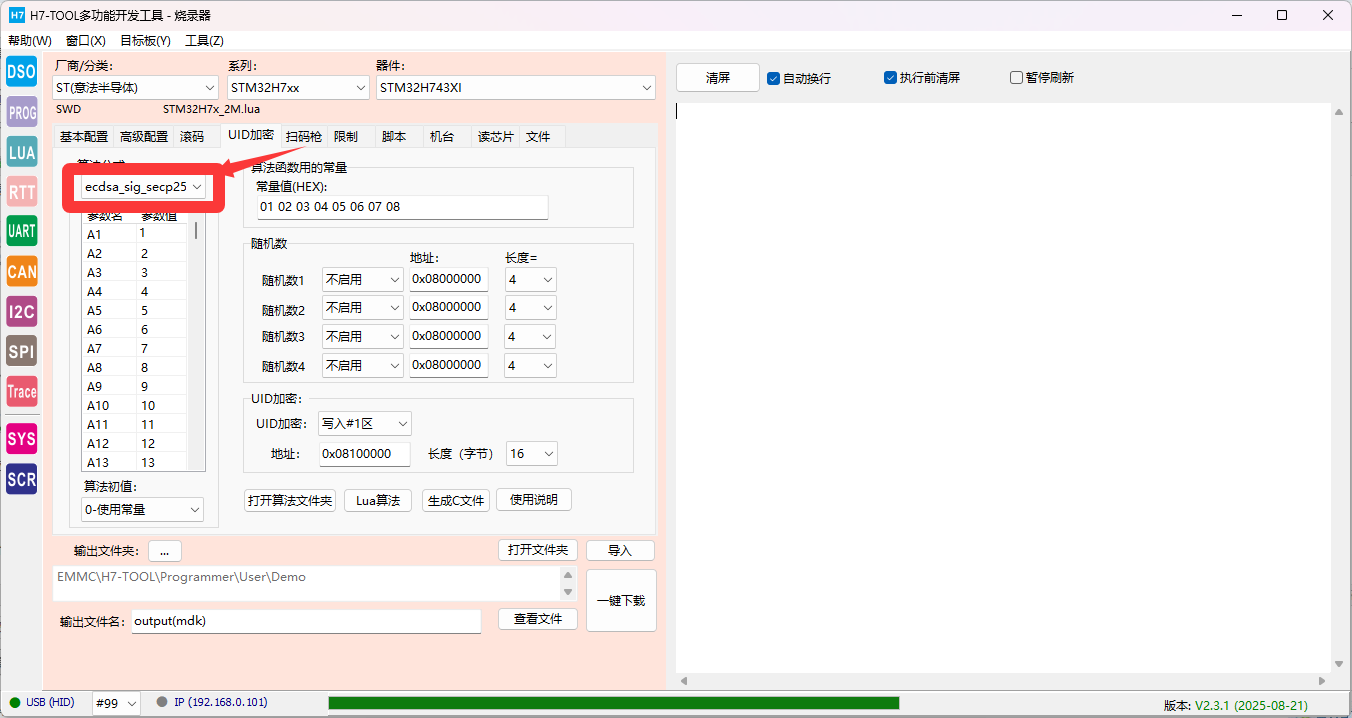

（2）选择对应的算法

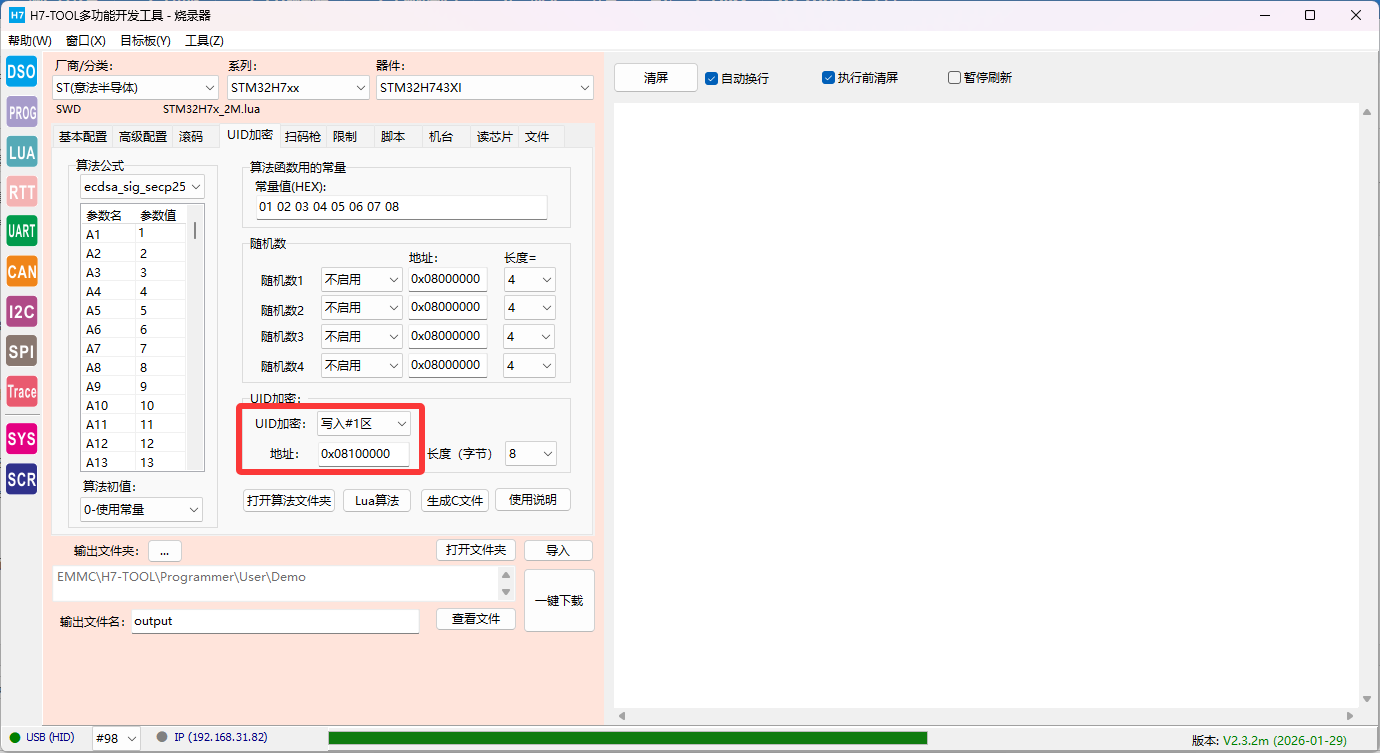

并设置签名要烧录到的地址0x08100000, 写入到#1区

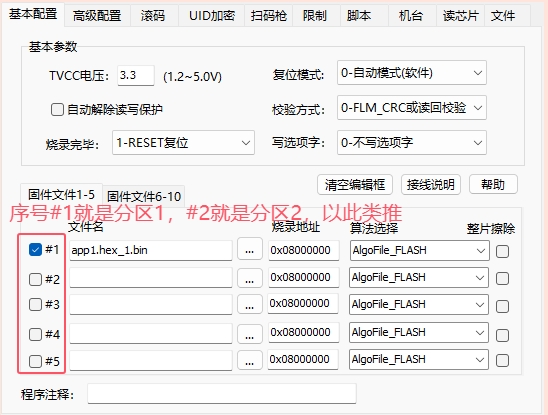

然后分区就是这个意思

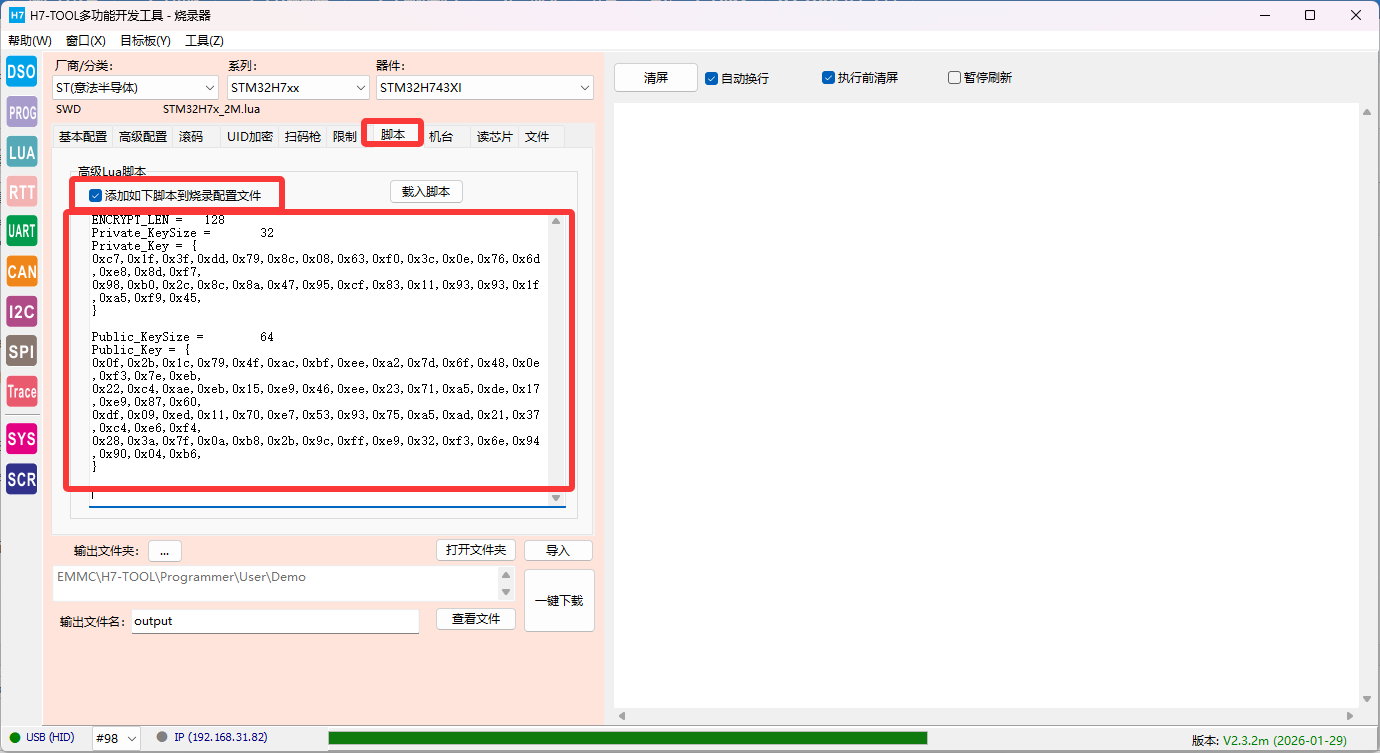

（3）高级脚本里面，添加公钥和私钥，私钥仅存储于TOOL端，公钥是供芯片端校验签名使用的
3、芯片端运行相同的算法，通过公钥和签名验证是否通过校验。

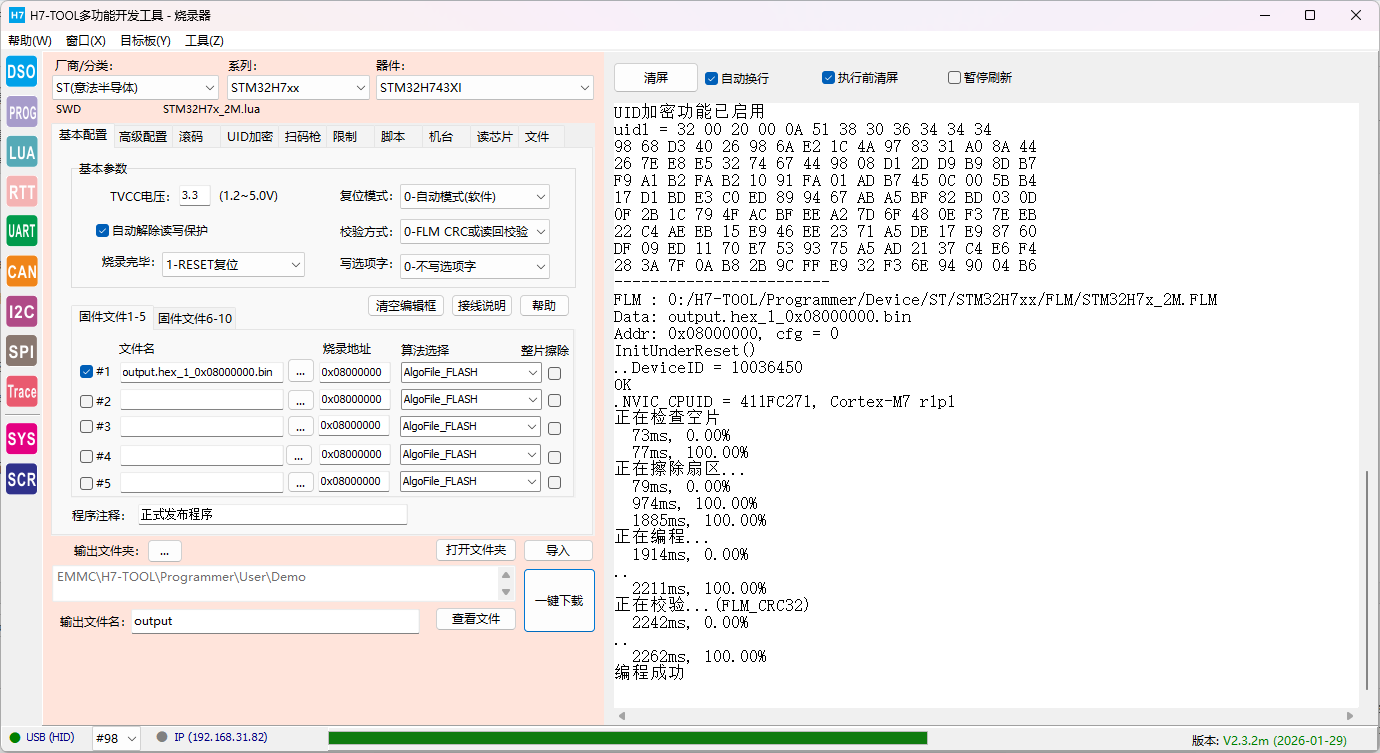

（1）烧录一个带签名校验的固件到目标芯片

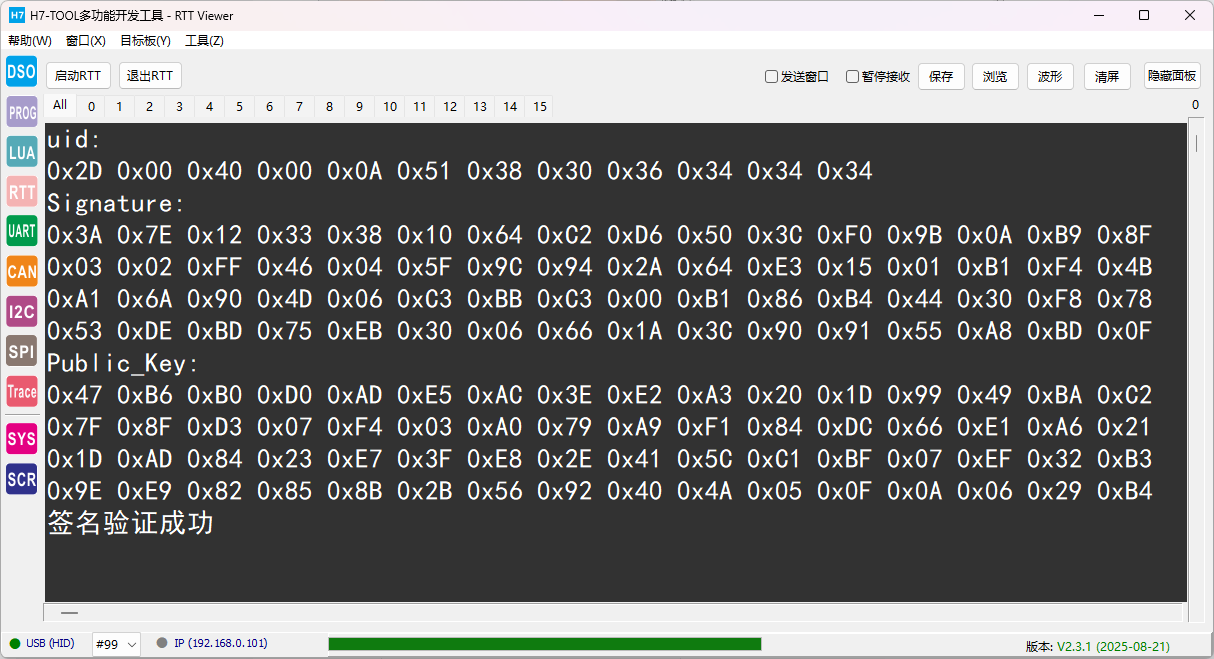

（2）方便观察现象，芯片端例子做了个RTT打印，验证通过
4、配套例子，方便参考
基于STM32H7板子，配套了IAR，MDK AC5和AC6的例子
https://img.anfulai.cn/bbs/131058/V7-SIG.7z
参考资料：
H7-TOOL的LUA小程序教程第18期：ECDSA签名私钥公钥生成，签名和校验LUA函数(2026-04-10)
https://forum.anfulai.cn/forum.php?mod=viewthread&tid=131338
