Unity Shader 毛发 & 草海渲染Alpha‑to‑Coverage 抗锯齿技术详解

01背景与问题：为什么草和毛发最难处理

在实时游戏渲染中，草地 和毛发是最让渲染工程师头疼的对象。它们的共同特点是：大量超细几何体、随机排列、边缘必须透明。面对这类需求，美术管线通常选择：

• 使用 **Billboard Quad（广告牌四边形）**代替真实几何体；
• 将草叶或毛发绘制在贴图上，用 Alpha 通道控制可见区域；
• 在片元着色器中根据 Alpha 决定是否丢弃（discard）该像素。

这套方案逻辑清晰，但一旦摄像机拉远或视角倾斜，就会暴露出致命缺陷------边缘锯齿 。本文将从硬件原理出发，彻底讲清楚如何用 Alpha‑to‑Coverage（A2C） 在 Unity URP 中解决这个问题。

💡 **核心命题：**Alpha Test 的硬截断特性与光栅化采样频率之间的矛盾，决定了锯齿不可避免------除非引入更高的采样密度或者利用硬件 MSAA 的覆盖信息。

02Alpha Test 基础原理

Alpha Test 是最简单的透明处理方式：在片元着色器末尾，对采样到的 Alpha 值与阈值（Cutoff）做比较。低于阈值就丢弃（clip），高于阈值就完全不透明输出。

// 最基础的 Alpha Test 片元着色器（Unity URP）
half4 GrassFragment(Varyings input) : SV_Target
{
    // 采样贴图，获取 RGBA 颜色
    half4 albedo = SAMPLE_TEXTURE2D(_BaseMap, sampler_BaseMap, input.uv);
    // Alpha Test：低于阈值直接丢弃当前片元
    // _Cutoff 通常由材质面板滑条控制，范围 [0, 1]
    clip(albedo.a - _Cutoff);
    // 通过裁剪则输出完全不透明颜色
    albedo.a = 1.0;
    return albedo;
}

clip(x) 在 HLSL 中等价于：若 x < 0 则调用 discard，片元不写入颜色缓冲区和深度缓冲区。这意味着 Alpha Test 是一种全有全无的二值决策。

Alpha Test vs. Alpha Blend 对比

Alpha Blend（半透明）

需要按距离排序，无法写深度，不支持阴影投射，批次拆分严重，草海场景性能差

Alpha Test（裁切）

写深度缓冲，支持阴影，无需排序，可参与 Early-Z，但边缘有锯齿，需配合 A2C 解决

03锯齿的根本原因：采样与阈值的碰撞

光栅化的本质是：把连续的几何边缘，映射到离散的像素网格上。每个像素的中心如果被三角形覆盖，就触发片元着色器。

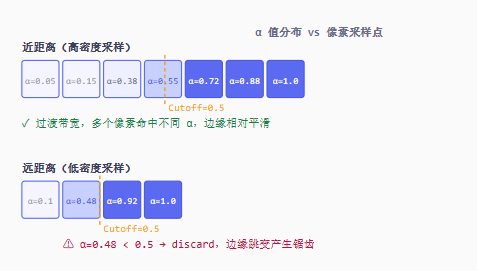

当摄像机距离草叶较近时，每片草叶在屏幕上占据很多像素，Alpha 贴图的过渡区被展开，边缘平滑。但当摄像机拉远时，一整片草叶只对应几个像素，过渡带被压缩：

问题的核心在于：Alpha Test 使用的是每像素单个采样点的 Alpha 值，一旦该值的微小变动导致阈值判断翻转，这个像素就在"完全可见"和"完全不可见"之间跳变。这在远距离时表现为明显的闪烁和锯齿。

04MSAA 工作原理：多个覆盖采样点

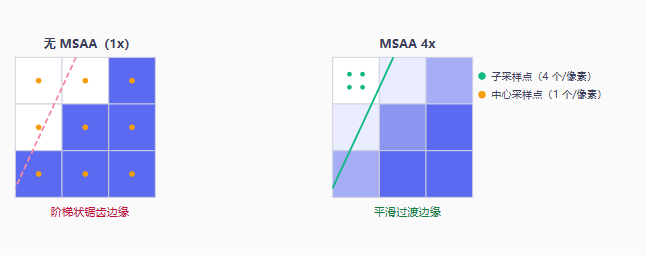

MSAA（Multisample Anti-Aliasing，多重采样抗锯齿） 是 GPU 硬件内置的抗锯齿方案。它的核心思路是：在每个像素内放置多个子采样点，用覆盖率来决定最终颜色混合比例。

MSAA 的关键是：片元着色器只执行一次 （用像素中心的纹理坐标采样），但覆盖测试 （Coverage Test）和深度/模板测试在每个子采样点独立执行。最终颜色 = 着色结果 × (命中子采样点数 / 总子采样点数)。

✅ 关键认知： MSAA 的颜色混合是在*解析（Resolve）*阶段完成的，发生在渲染管线末端。GPU 硬件天然支持，不需要在 Shader 中手动编写混合逻辑。

05Alpha‑to‑Coverage：把 Alpha 转化为覆盖掩码

Alpha-to-Coverage（A2C）是 MSAA 的一个扩展特性。它在 Alpha Test 基础上更进一步：不再丢弃整个片元，而是将片元的 Alpha 值映射为子采样点的覆盖掩码（Coverage Mask）。

原理图解

A2C 的关键在于：它不再调用 clip() / discard，而是将 Alpha 写入覆盖率。GPU 的 MSAA 硬件在 Resolve 阶段自动混合颜色。边缘不再是"全亮/全黑"的跳变，而是随距离平滑渐变。

⚠️ 前提条件： A2C 必须在 MSAA 开启的情况下才有效。如果使用 TAA 或 FXAA 而不开 MSAA，A2C 不会产生任何效果。在 URP 中需要在 Camera 或 Renderer 中明确开启 MSAA。

A2C 与传统方案的本质区别

方案	边缘质量	深度写入	排序需求	阴影投射	GPU 开销
Alpha Blend	平滑	❌ 不写	需要排序	❌ 困难	中
Alpha Test	锯齿	✅ 写入	无需排序	✅ 支持	低
Alpha Test + A2C	平滑	✅ 写入	无需排序	✅ 支持	中低（需 MSAA）

06Unity URP 中的配置方法

① 开启 MSAA

在 URP Asset（UniversalRenderPipelineAsset）中找到 Quality → MSAA ，选择 4x 或 8x。

# URP Asset 配置片段
MonoBehaviour:
  m_Script: {fileID: 11500000, guid: ..., type: 3}
  m_Name: UniversalRenderPipelineAsset
  m_MSAA: 4          # 可选: 1(关闭), 2, 4, 8
  m_RenderScale: 1.0
  m_MainLightRenderingMode: 1

② Shader 中声明 AlphaToMask

在 SubShader 的 Pass 中，加入 AlphaToMask On 指令，告诉 GPU 将片元 Alpha 转换为 MSAA 覆盖掩码，而非进行透明混合。

SubShader
{
    Tags
    {
        "RenderType"      = "TransparentCutout"
        "Queue"           = "AlphaTest"
        "RenderPipeline"  = "UniversalPipeline"
    }
    Pass
    {
        Name "ForwardLit"
        Tags { "LightMode" = "UniversalForward" }
        // ★ 关键：开启 Alpha-to-Coverage
        AlphaToMask On
        // 透明裁切物体：关闭混合，开启深度写入
        Blend Off
        ZWrite On
        Cull Off   // 草叶双面渲染
        ...
    }
}

③ Alpha 值的预处理（关键）

直接开 A2C 会导致视觉上偏暗，因为 GPU 映射 Alpha 到覆盖点时是线性的，但人眼感知是非线性的。需要在 Shader 中对 Alpha 做**重映射（Remap）**以补偿覆盖率的视觉损失：

// ──────────────────────────────────────────────────────────────
// A2C Alpha 重映射（Lod-aware Coverage Remapping）
// 目的：补偿 MSAA 覆盖率映射的视觉亮度损失
// ──────────────────────────────────────────────────────────────
half RemapAlphaForA2C(half alpha, half cutoff)
{
    // 方法一：简单 rescale（常用于草地）
    // 将 [cutoff, 1] 区间拉伸到 [0, 1]，提亮边缘
    return saturate((alpha - cutoff) / max(fwidth(alpha), 0.0001) + 0.5);
}
// 在片元着色器中使用：
half4 GrassFragment(Varyings input) : SV_Target
{
    half4 albedo = SAMPLE_TEXTURE2D(_BaseMap, sampler_BaseMap, input.uv);
    // 使用 fwidth 自适应调整，防止远距离 MIP 后变亮过度
    albedo.a = RemapAlphaForA2C(albedo.a, _Cutoff);
    // ★ 不再 clip()！A2C 通过 AlphaToMask 指令由硬件接管
    //    若仍需强制裁剪极透明区域，可保留 clip(albedo.a - 0.01)
    // 计算光照（PBR / Lambert 根据需求选择）
    half3 finalColor = CalculateGrassLighting(albedo.rgb, input);
    return half4(finalColor, albedo.a);
}

📌 fwidth(alpha) 返回相邻像素间 alpha 的偏导数之和，用于估算当前像素处的纹素密度。它能让 Remap 随 MIP Level 自适应缩放，是实现 LOD 感知的 Alpha 重映射的关键。

07完整草海 Shader 实现

下面给出一个生产可用的 URP 草海着色器，集成 A2C、风场顶点动画、双面法线、环境光遮蔽，并保留阴影 Pass。

Shader "Custom/URP/Grass_A2C"
{
    Properties
    {
        _BaseMap  ("草叶贴图 (RGBA)", 2D) = "white" {}
        _Cutoff   ("Alpha Cutoff",  Range(0,1)) = 0.5
        _TopColor ("顶端颜色",       Color) = (0.4,0.8,0.2,1)
        _BotColor ("底端颜色",       Color) = (0.1,0.3,0.05,1)
        _WindSpeed    ("风速",        Float)  = 1.0
        _WindStrength ("风力强度",    Float)  = 0.3
        _WindDir      ("风向 (XZ)",   Vector) = (1,0,0.5,0)
    }
    SubShader
    {
        Tags
        {
            "RenderType"     = "TransparentCutout"
            "Queue"          = "AlphaTest"
            "RenderPipeline" = "UniversalPipeline"
        }
        // ═══════════════════════════════════════
        // Pass 1: ForwardLit --- 主渲染 Pass
        // ═══════════════════════════════════════
        Pass
        {
            Name "ForwardLit"
            Tags { "LightMode" = "UniversalForward" }
            AlphaToMask On  // ★ A2C 开关
            Blend Off
            ZWrite On
            Cull Off
            HLSLPROGRAM
            #pragma vertex   GrassVert
            #pragma fragment GrassFrag
            #pragma multi_compile _ _MAIN_LIGHT_SHADOWS
            #pragma multi_compile _ _MAIN_LIGHT_SHADOWS_CASCADE
            #pragma multi_compile_fog
            #include "Packages/com.unity.render-pipelines.universal/ShaderLibrary/Core.hlsl"
            #include "Packages/com.unity.render-pipelines.universal/ShaderLibrary/Lighting.hlsl"
            // ─── 常量缓冲区 ───────────────────────
            CBUFFER_START(UnityPerMaterial)
                float4  _BaseMap_ST;
                half    _Cutoff;
                half4   _TopColor;
                half4   _BotColor;
                float   _WindSpeed;
                float   _WindStrength;
                float4  _WindDir;
            CBUFFER_END
            TEXTURE2D(_BaseMap);  SAMPLER(sampler_BaseMap);
            // ─── 顶点输入/输出结构 ────────────────
            struct Attributes
            {
                float3 positionOS : POSITION;
                float3 normalOS   : NORMAL;
                float2 uv         : TEXCOORD0;
                float4 color      : COLOR;    // 顶点色：r=高度归一化
            };
            struct Varyings
            {
                float4 positionCS  : SV_POSITION;
                float2 uv          : TEXCOORD0;
                float3 normalWS    : TEXCOORD1;
                float3 positionWS  : TEXCOORD2;
                float  heightNorm  : TEXCOORD3;
                float  fogFactor   : TEXCOORD4;
            };
            // ─── 顶点着色器：风场顶点动画 ─────────
            Varyings GrassVert(Attributes IN)
            {
                Varyings OUT;
                // 高度归一化（存于顶点色 r 通道）
                float heightFactor = IN.color.r;   // 0=根部, 1=顶部
                OUT.heightNorm = heightFactor;
                // 正弦风场：根部不动，顶部摆动最大
                float3 worldPos = TransformObjectToWorld(IN.positionOS);
                float  phase    = dot(worldPos.xz, _WindDir.xz) * 0.5
                                + _Time.y * _WindSpeed;
                float3 windOffset = normalize(float3(_WindDir.x, 0, _WindDir.z))
                                  * sin(phase) * _WindStrength * heightFactor;
                worldPos += windOffset;
                OUT.positionCS = TransformWorldToHClip(worldPos);
                OUT.positionWS = worldPos;
                OUT.normalWS   = TransformObjectToWorldNormal(IN.normalOS);
                OUT.uv         = TRANSFORM_TEX(IN.uv, _BaseMap);
                OUT.fogFactor  = ComputeFogFactor(OUT.positionCS.z);
                return OUT;
            }
            // ─── 片元着色器：A2C + PBR 光照 ───────
            half4 GrassFrag(Varyings IN) : SV_Target
            {
                half4 baseTex = SAMPLE_TEXTURE2D(_BaseMap, sampler_BaseMap, IN.uv);
                // ★ A2C Alpha 重映射（fwidth 自适应）
                half a = baseTex.a;
                a = saturate((a - _Cutoff) / max(fwidth(a), 1e-4) + 0.5);
                // 高度渐变色（根深顶浅）
                half3 grassColor = lerp(_BotColor.rgb, _TopColor.rgb, IN.heightNorm);
                half3 albedo     = baseTex.rgb * grassColor;
                // 双面法线修正
                half3 normalWS = normalize(IN.normalWS);
                half3 viewDir  = GetWorldSpaceNormalizeViewDir(IN.positionWS);
                if (dot(normalWS, viewDir) < 0.0) normalWS = -normalWS;
                // 主光源（Lambert + 阴影）
                Light mainLight = GetMainLight(TransformWorldToShadowCoord(IN.positionWS));
                half  NdotL     = saturate(dot(normalWS, mainLight.direction));
                half3 diffuse   = albedo * mainLight.color * NdotL * mainLight.shadowAttenuation;
                // 环境光（SH）
                half3 ambient = albedo * SampleSH(normalWS);
                half3 finalColor = diffuse + ambient * 0.35;
                finalColor = MixFog(finalColor, IN.fogFactor);
                // 输出 alpha → GPU AlphaToMask 硬件接管覆盖映射
                return half4(finalColor, a);
            }
            ENDHLSL
        }
        // ═══════════════════════════════════════
        // Pass 2: ShadowCaster --- 投影阴影
        // ═══════════════════════════════════════
        Pass
        {
            Name "ShadowCaster"
            Tags { "LightMode" = "ShadowCaster" }
            AlphaToMask On   // 阴影 Pass 同样开启，获取平滑阴影边缘
            ZWrite On
            ZTest LEqual
            ColorMask 0
            Cull Off
            HLSLPROGRAM
            #pragma vertex   ShadowVert
            #pragma fragment ShadowFrag
            #include "Packages/com.unity.render-pipelines.universal/ShaderLibrary/Core.hlsl"
            #include "Packages/com.unity.render-pipelines.universal/ShaderLibrary/ShadowCasterPass.hlsl"
            CBUFFER_START(UnityPerMaterial)
                float4 _BaseMap_ST;
                half   _Cutoff;
            CBUFFER_END
            TEXTURE2D(_BaseMap);  SAMPLER(sampler_BaseMap);
            // 阴影顶点结构复用 URP 内置定义
            struct ShadowV { float3 pos : POSITION; float2 uv : TEXCOORD0; };
            struct ShadowF { float4 pos : SV_POSITION; float2 uv : TEXCOORD0; };
            ShadowF ShadowVert(ShadowV IN)
            {
                ShadowF OUT;
                OUT.pos = TransformObjectToHClip(IN.pos);
                OUT.uv  = TRANSFORM_TEX(IN.uv, _BaseMap);
                return OUT;
            }
            half4 ShadowFrag(ShadowF IN) : SV_Target
            {
                half4 tex = SAMPLE_TEXTURE2D(_BaseMap, sampler_BaseMap, IN.uv);
                half  a   = saturate((tex.a - _Cutoff) / max(fwidth(tex.a), 1e-4) + 0.5);
                return half4(0, 0, 0, a); // 仅写入 alpha，由 ColorMask 0 决定不写颜色
            }
            ENDHLSL
        }
    }
}

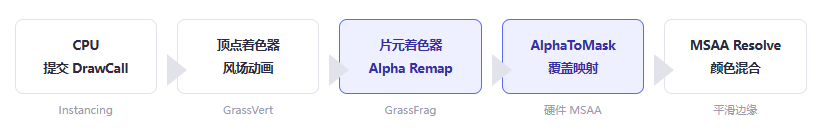

渲染管线流程图

08性能分析与优化建议

MSAA 的性能代价

开启 MSAA 4x 意味着深度/模板缓冲区增大 4 倍，GPU Resolve 开销增加。在移动端需要权衡：

配置	显存占用（1080P）	带宽	抗锯齿质量	推荐场景
无 MSAA	~8 MB	基准	无	移动端低配
MSAA 2x	~16 MB	+50%	中	移动端高配
MSAA 4x	~32 MB	+100%	高	PC / 主机
MSAA 8x	~64 MB	+200%	极高	PC 高端

移动端替代方案

如果无法开启 MSAA，可以采用以下软件方案近似 A2C 效果：

// ──────────────────────────────────────────────────────────
// 软件 A2C 近似：利用屏幕空间抖动（Dithering）模拟覆盖率
// 在 TAA 或时间累积下效果较好，不依赖硬件 MSAA
// ──────────────────────────────────────────────────────────
half BayerDither(float2 screenPos)
{
    // 4x4 Bayer 矩阵归一化到 [0, 1]
    const half bayer[16] = {
        0.0,  0.5,  0.125, 0.625,
        0.75, 0.25, 0.875, 0.375,
        0.188,0.688,0.063, 0.563,
        0.938,0.438,0.813, 0.313
    };
    int2 idx = (int2)screenPos % 4;
    return bayer[idx.y * 4 + idx.x];
}
// 在片元着色器中：
half ditherThreshold = BayerDither(IN.positionCS.xy);
clip(baseTex.a - lerp(_Cutoff * 0.5, _Cutoff * 1.5, ditherThreshold));
// 将硬截断分散为 16 种阈值，配合 TAA 时间模糊产生平滑感知

其他优化技巧

🌿 GPU Instancing： 草海场景中务必开启 #pragma instancing_options assumeuniformscaling，配合 Graphics.DrawMeshInstanced 或 Compute Shader 驱动的 GPU 剔除，将数万株草的 DrawCall 合并为个位数。

📐 Mipmap 与 Alpha： 草叶贴图的 Alpha 通道在生成 Mipmap 时会因双线性过滤而收缩，导致远处草叶变薄。推荐使用 Coverage-Preserving Mipmap（Nvidia Texture Tools） 或在 Unity 导入设置中勾选 Alpha is Transparency 来预处理 Alpha Mipmap。

🔧 **_Cutoff 动态调整：**利用 LOD 相机距离动态调低 Cutoff，在近处保留细节，在远处让草叶"消融"过渡，比直接用 LOD Group 替换模型更平滑自然。

常见问题 FAQ

问题	原因	解决方案
A2C 无效果，边缘仍有锯齿	MSAA 未开启，或使用了 Deferred 渲染路径	切换为 Forward 渲染，确认 URP Asset 的 MSAA ≥ 2x
远处草叶变黑/消失	Mipmap Alpha 收缩	使用 Coverage-Preserving Mipmap 或启用 Alpha is Transparency
透明边缘过于模糊	fwidth Remap 范围太宽	缩小 fwidth 系数，或降低 MSAA 倍数
阴影边缘锯齿仍存在	ShadowCaster Pass 未开 AlphaToMask	在 ShadowCaster Pass 同样写入 AlphaToMask On
移动端帧率下降明显	MSAA 带宽过高	改用 Bayer Dithering + TAA 方案

总结核心要点回顾

• Alpha Test 是草/毛发渲染的基础，具备深度写入、阴影投射等优势，但存在硬截断锯齿问题。
• MSAA 通过多子采样点提升边缘覆盖率精度，是 A2C 的硬件基础。
• AlphaToMask On 是在 ShaderLab 中激活 A2C 的唯一开关，将 Alpha 值转为 MSAA 覆盖掩码。
• fwidth Remap 是补偿视觉亮度损失、自适应 MIP 的关键数学技巧。
• 移动端可用 Bayer Dithering + TAA 作为软件近似方案，无需 MSAA 开销。
• 草叶贴图须使用 Coverage-Preserving Mipmap，否则远距离 Alpha 收缩导致草海消失。
