在实际接触客户的过程中，我发现一个很常见的情况：
很多客户在做功率模块时，最开始考虑的是"电路怎么实现"，
但真正决定产品性能和可靠性的，往往是------基板选型。
尤其是在新能源、电源、IGBT模块等场景中，
陶瓷PCB几乎是"默认选项"。
但问题是：
为什么一定要用陶瓷PCB？
DPC / DBC / AMB 工艺到底怎么选？
氧化铝和氮化铝什么时候用？
这篇文章将结合深圳充裕科技以往实例，从结构 → 原理 → 工艺 → 选型逻辑 → 实战案例，帮你系统梳理一遍。
一、功率模块的本质：不是电路问题，而是"热问题"
很多人第一反应是：
功率模块 = 电流大 → 需要更粗的线
但实际上，真正的核心矛盾是：
1. 高电流 → 大量发热
2. 温度循环 → 材料膨胀收缩
3. 应力累积 → 开裂 / 脱层 / 失效
换句话来理解：
功率模块的核心不是"导通"，而是"如何在高热+高应力环境下长期稳定工作"
这时候，普通FR4 PCB就不够用了。

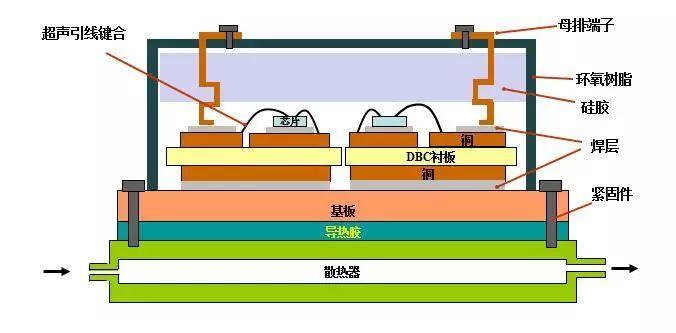

二、功率模块结构拆解
一个典型的功率模块结构，大致可以拆成：
- 芯片（IGBT / MOSFET）
- 上层铜（导电 + 连接）
- 陶瓷基板（核心）
- 下层铜（导热路径）
- 焊料 / 银烧结层
- 散热底板（铜或铝）
最关键的一句话：
陶瓷PCB = 整个功率模块的"热 + 电 + 机械"中枢
它同时承担：
- 导电（电流路径）
- 导热（把热导出去）
- 结构支撑（承受热应力）
这也是为什么选型这么关键。
三、为什么不能用普通PCB（FR4）？
我们直接对比：
| 项目 | FR4 | 陶瓷PCB （氧化铝，氮化铝，氮化硅） |
|---|---|---|
| 导热系数 | ~0.3 W/mK | 20~200+ W/mK （视 Al₂O₃/AlN）） |
| 热膨胀（CTE） | 大（14~17 ppm） | 接近芯片（硅 ~2.6--4 ppm/°C） |
| 高温稳定性 | 差 | 强 |
| 可靠性 | 一般 | 高 |
结论：
- FR4：适合"信号板"
- 陶瓷PCB：适合"功率板"
功率模块的本质是热管理问题，而不是简单电路问题
四、三大工艺：DPC / DBC / AMB 到底怎么选？
这是客户问得最多的地方，以下是"工程判断逻辑"。

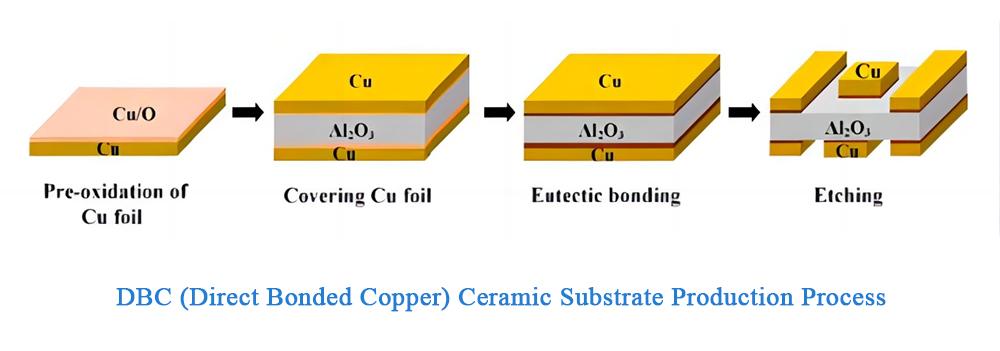

1. DBC（Direct Bonded Copper）------主流方案
特点：
- 铜厚：中等（通常100~300μm）
- 成本：适中
- 工艺成熟
- 热性能稳定
适用场景：
- 标准IGBT模块
- 工业电源
- 通用功率器件
可以理解为：
性价比最优解
2. AMB（Active Metal Brazing）------高端方案
特点：
- 铜厚：很厚（可达300μm+甚至更高）
- 结合强度高
- 热循环性能更好
适用场景：
- 新能源汽车（IGBT / SiC模块）
- 高功率密度应用
- 大电流场景
一句话总结：
当电流很大 / 热很集中时，优先考虑AMB
3. DPC（Direct Plated Copper）------高精度方案
特点：
- 线宽线距小（可做到50μm甚至更细）
- 铜层较薄（典型 10--150 μm，甚至更薄）
- 精度高
适用场景：
- LED封装
- 传感器
- 精密电路
关键点：
DPC一般不用于大功率模块（铜太薄）
判断模型：
| 需求 | 推荐工艺 |
|---|---|
| 大电流 / 高功率 | AMB |
| 常规功率 | DBC |
| 高精度 / 小尺寸 | DPC |
五、材料选择：氧化铝 vs 氮化铝
这是第二个关键问题。
1. 氧化铝（Al₂O₃）
特点：
- 成本低
- 工艺成熟
- 导热一般（20~30 W/mK）
适用：
- 中低功率
- 成本敏感项目
2. 氮化铝（AlN）
特点：
- 导热高（170~230 W/m·K）
- CTE更接近硅
- 成本高
适用：
- 高功率密度
- 高频
- 高可靠性要求
判断逻辑：
不是材料越贵越好，而是"功率密度决定材料"
六、选型案例
最近接到一个客户需求：
- 三颗功率芯片串联
- 电流较大
- 有明显热集中
- 要求长期可靠性
初始方案
- 普通陶瓷板
- 未明确铜厚
- 没有考虑热路径
实际分析
问题点：
- 电流路径不明确
- 铜太薄会导致发热集中
- 热循环会导致焊点疲劳
最终建议方案
- 工艺：AMB
- 材料：氮化铝
- 优化电流路径
为什么价格差很多？
客户经常问：
为什么有的便宜，有的贵？
核心原因：
- 铜厚不同
- 工艺不同
- 材料不同
- 可靠性要求不同
七、很多人忽略的几个关键点
1. 电流路径必须设计清晰
不是一整块铜就行
2. 热路径比电路更重要
热走不出去，再好的电路也没用
3. 机械应力必须考虑
尤其是冷热循环（-40~150℃）
4. 不是所有项目都需要"最贵方案"
合适才是关键
八、总结
如果你是做功率模块，可以按这个逻辑走：
第一步：判断功率密度
- 低 → 氧化铝
- 高 → 氮化铝
第二步：判断电流大小
- 常规 → DBC
- 很大 → AMB
第三步：是否有精细线路
- 有 → DPC
- 没有 → DBC / AMB
结尾
如果你现在有类似项目：
- 不确定用哪种工艺
- 不确定材料选型
- 或者只有一个简单想法
可以把需求或草图整理好，再拆结构、做初步选型判断，避免前期走弯路。
