【深度学习】 —— VGG-16 网络实现猫狗识别

🍨 本文为🔗365天深度学习训练营中的学习记录博客
🍖 原作者：K同学啊

文章目录

[1. 简介 & 数据集介绍](#1. 简介 & 数据集介绍)
[2. 环境](#2. 环境)
[3. 代码实现](#3. 代码实现)
- [3.1 前期准备](#3.1 前期准备)
- - [3.1.1 设置GPU & 导入库](#3.1.1 设置GPU & 导入库)
  - [3.1.2 数据集统计与预览](#3.1.2 数据集统计与预览)
- [3.2 数据预处理](#3.2 数据预处理)
- - [3.2.1 数据集划分与预处理](#3.2.1 数据集划分与预处理)
  - [3.2.2 类别识别](#3.2.2 类别识别)
  - [3.2.3 可视化](#3.2.3 可视化)
  - [3.2.4 整体数据检查](#3.2.4 整体数据检查)
- [3.3 模型建立与训练](#3.3 模型建立与训练)
- - [3.3.1 构建 VGG16 模型](#3.3.1 构建 VGG16 模型)
  - [3.3.2 模型编译与训练](#3.3.2 模型编译与训练)
[4. 模型评估](#4. 模型评估)
- [4.1 绘制训练集与验证集的 Accuracy 和 Loss 趋势图](#4.1 绘制训练集与验证集的 Accuracy 和 Loss 趋势图)
- [4.2 模型预测](#4.2 模型预测)

1. 简介 & 数据集介绍

利用 TensorFlow，通过构建 VGG-16 网络实现猫狗识别。数据集中有 dog 和 cat 2 类图片，每类图片数量各有 1700 张图片。

2. 环境

语言环境：Python 3.12.7
编译器：Jupyter Notebook
深度学习环境：TensorFlow 2.21.0

3. 代码实现

3.1 前期准备

3.1.1 设置GPU & 导入库

导入必要的库并配置 GPU 显存增长，以解决在 Windows 环境下可能出现的显存占用或驱动兼容性问题。

python 复制代码

import tensorflow as tf
import matplotlib.pyplot as plt
import os,PIL,pathlib
import warnings
from tqdm import tqdm
import tensorflow.keras.backend as K
from tensorflow.keras import layers, models, Input
from tensorflow.keras.models import Model
from tensorflow.keras.layers import Conv2D, MaxPooling2D, Dense, Flatten, Dropout
from datetime import datetime
import numpy as np


plt.rcParams['font.sans-serif'] = ['SimHei']
plt.rcParams['axes.unicode_minus'] = False

warnings.filterwarnings('ignore')

gpus = tf.config.list_physical_devices("GPU")

if gpus:
    tf.config.experimental.set_memory_growth(gpus[0], True)
    tf.config.set_visible_devices([gpus[0]],"GPU")

print(gpus)

3.1.2 数据集统计与预览

通过 pathlib 扫描本地目录统计 3400 张图像。

python 复制代码

data_dir = "./Data/365-7-data"
data_dir = pathlib.Path(data_dir)

image_count = len(list(data_dir.glob('*/*')))

print("图片总数为：",image_count)

3.2 数据预处理

3.2.1 数据集划分与预处理

使用 Keras 提供的便捷接口构建了训练数据集，将图像统一缩放至 VGG16 标准的 224x224 尺寸，设置批次大小为 8，并按 8:2 的比例划出了 80%（2720 张图片）的数据用于模型训练。

python 复制代码

batch_size = 8
img_height = 224
img_width = 224

train_ds = tf.keras.preprocessing.image_dataset_from_directory(data_dir, validation_split=0.2, subset="training", seed=12, image_size=(img_height, img_width), batch_size=batch_size)

采用与构建训练集完全相同的参数和随机种子（seed=123），从同一个目录中划分出剩余的20%（680 张图片）作为验证数据集，以确保训练集和验证集互不重叠，用于评估模型性能。

python 复制代码

val_ds = tf.keras.preprocessing.image_dataset_from_directory(data_dir, validation_split=0.2, subset="validation", seed=12, image_size=(img_height, img_width), batch_size=batch_size)

3.2.2 类别识别

从创建好的训练数据集中提取并打印了分类的类别名称，输出的列表为['cat', 'dog']，明确了当前实验是一个简单的图像二分类任务。

python 复制代码

class_names = train_ds.class_names
print(class_names)

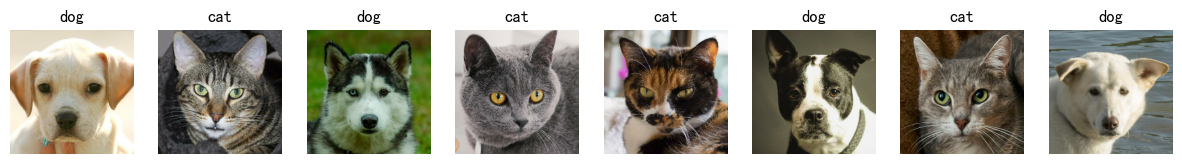

3.2.3 可视化

从训练集中抽取一个批次的数据（包含图像和标签），并打印它们的维度。输出结果 (8, 224, 224, 3) 验证了每批次包含 8 张长宽为 224 的 RGB 三通道彩色图片。

python 复制代码

AUTOTUNE = tf.data.AUTOTUNE

def preprocess_image(image,label):
    return (image/255.0,label)

train_ds = train_ds.map(preprocess_image, num_parallel_calls=AUTOTUNE)
val_ds = val_ds.map(preprocess_image, num_parallel_calls=AUTOTUNE)

train_ds = train_ds.cache().shuffle(1000).prefetch(buffer_size=AUTOTUNE)
val_ds = val_ds.cache().prefetch(buffer_size=AUTOTUNE)

plt.figure(figsize=(15, 10))

for images, labels in train_ds.take(1):
    for i in range(8):

        ax = plt.subplot(5, 8, i + 1)
        plt.imshow(images[i])
        plt.title(class_names[labels[i]])

        plt.axis("off")

3.2.4 整体数据检查

通过打印第一个批次中图像和标签的维度（shape）来验证数据结构的正确性，输出显示图像张量维度为 (8, 224, 224, 3)，标签张量维度为(8,)。

python 复制代码

for image_batch, labels_batch in train_ds:
    print(image_batch.shape)
    print(labels_batch.shape)
    break

3.3 模型建立与训练

3.3.1 构建 VGG16 模型

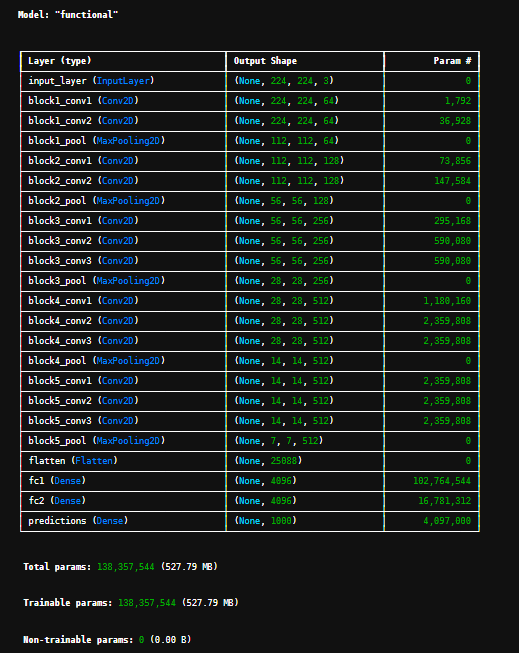

利用 Keras 函数式 API 从零开始手动搭建了一个经典的 VGG16 卷积神经网络架构，包含5个特征提取卷积块和末端的高维全连接层，并打印了包含约 1.38 亿个参数的模型结构摘要。

python 复制代码

def VGG16(nb_classes, input_shape):
    input_tensor = Input(shape=input_shape)
    # 1st block
    x = Conv2D(64, (3,3), activation='relu', padding='same',name='block1_conv1')(input_tensor)
    x = Conv2D(64, (3,3), activation='relu', padding='same',name='block1_conv2')(x)
    x = MaxPooling2D((2,2), strides=(2,2), name = 'block1_pool')(x)
    # 2nd block
    x = Conv2D(128, (3,3), activation='relu', padding='same',name='block2_conv1')(x)
    x = Conv2D(128, (3,3), activation='relu', padding='same',name='block2_conv2')(x)
    x = MaxPooling2D((2,2), strides=(2,2), name = 'block2_pool')(x)
    # 3rd block
    x = Conv2D(256, (3,3), activation='relu', padding='same',name='block3_conv1')(x)
    x = Conv2D(256, (3,3), activation='relu', padding='same',name='block3_conv2')(x)
    x = Conv2D(256, (3,3), activation='relu', padding='same',name='block3_conv3')(x)
    x = MaxPooling2D((2,2), strides=(2,2), name = 'block3_pool')(x)
    # 4th block
    x = Conv2D(512, (3,3), activation='relu', padding='same',name='block4_conv1')(x)
    x = Conv2D(512, (3,3), activation='relu', padding='same',name='block4_conv2')(x)
    x = Conv2D(512, (3,3), activation='relu', padding='same',name='block4_conv3')(x)
    x = MaxPooling2D((2,2), strides=(2,2), name = 'block4_pool')(x)
    # 5th block
    x = Conv2D(512, (3,3), activation='relu', padding='same',name='block5_conv1')(x)
    x = Conv2D(512, (3,3), activation='relu', padding='same',name='block5_conv2')(x)
    x = Conv2D(512, (3,3), activation='relu', padding='same',name='block5_conv3')(x)
    x = MaxPooling2D((2,2), strides=(2,2), name = 'block5_pool')(x)
    # full connection
    x = Flatten()(x)
    x = Dense(4096, activation='relu',  name='fc1')(x)
    x = Dense(4096, activation='relu', name='fc2')(x)
    output_tensor = Dense(nb_classes, activation='softmax', name='predictions')(x)

    model = Model(input_tensor, output_tensor)
    return model

model=VGG16(1000, (img_width, img_height, 3))
model.summary()

3.3.2 模型编译与训练

配置初始值为 0.0001 且呈指数衰减的学习率策略，使用 Adam 优化器对模型进行编译，随后在训练集上进行了 10 个周期的训练。

python 复制代码

model.compile(optimizer = "adam", loss = 'sparse_categorical_crossentropy', metrics = ['accuracy'])

epochs = 10
lr = 1e-4

history_train_loss = []
history_train_accuracy = []
history_val_loss = []
history_val_accuracy = []

for epoch in range(epochs):
    train_total = len(train_ds)
    val_total = len(val_ds)

    with tqdm(total=train_total, desc=f'Epoch {epoch + 1}/{epochs}',mininterval=1,ncols=100) as pbar:

        lr = lr*0.92
        model.optimizer.learning_rate.assign(lr)

        for image,label in train_ds:
            history = model.train_on_batch(image,label)

            train_loss     = history[0]
            train_accuracy = history[1]

            pbar.set_postfix({"loss": "%.4f"%train_loss, "accuracy":"%.4f"%train_accuracy, "lr": model.optimizer.learning_rate.numpy()})
            pbar.update(1)
        history_train_loss.append(train_loss)
        history_train_accuracy.append(train_accuracy)

    print('开始验证！')

    with tqdm(total=val_total, desc=f'Epoch {epoch + 1}/{epochs}',mininterval=0.3,ncols=100) as pbar:

        for image,label in val_ds:

            history = model.test_on_batch(image,label)

            val_loss = history[0]
            val_accuracy = history[1]

            pbar.set_postfix({"loss": "%.4f"%val_loss, "accuracy":"%.4f"%val_accuracy})
            pbar.update(1)
        history_val_loss.append(val_loss)
        history_val_accuracy.append(val_accuracy)

    print('结束验证！')
    print("验证loss为：%.4f"%val_loss)
    print("验证准确率为：%.4f"%val_accuracy)

bash 复制代码

Epoch 1/10: 100%|████████| 340/340 [19:30<00:00,  3.44s/it, loss=0.8238, accuracy=0.5651, lr=9.2e-5]
开始验证！
Epoch 1/10: 100%|█████████████████████| 85/85 [13:52<00:00,  9.79s/it, loss=0.7740, accuracy=0.5979]
结束验证！
验证loss为：0.7740
验证准确率为：0.5979
Epoch 2/10: 100%|███████| 340/340 [14:52<00:00,  2.62s/it, loss=0.5792, accuracy=0.7113, lr=8.46e-5]
开始验证！
Epoch 2/10: 100%|█████████████████████| 85/85 [00:37<00:00,  2.25it/s, loss=0.5325, accuracy=0.7354]
结束验证！
验证loss为：0.5325
验证准确率为：0.7354
Epoch 3/10: 100%|███████| 340/340 [14:15<00:00,  2.52s/it, loss=0.4109, accuracy=0.8016, lr=7.79e-5]
开始验证！
Epoch 3/10: 100%|█████████████████████| 85/85 [00:38<00:00,  2.19it/s, loss=0.3878, accuracy=0.8131]
结束验证！
验证loss为：0.3878
验证准确率为：0.8131
Epoch 4/10: 100%|███████| 340/340 [15:28<00:00,  2.73s/it, loss=0.3213, accuracy=0.8474, lr=7.16e-5]
开始验证！
Epoch 4/10: 100%|█████████████████████| 85/85 [00:51<00:00,  1.65it/s, loss=0.3072, accuracy=0.8543]
结束验证！
验证loss为：0.3072
验证准确率为：0.8543
Epoch 5/10: 100%|███████| 340/340 [16:07<00:00,  2.85s/it, loss=0.2651, accuracy=0.8756, lr=6.59e-5]
开始验证！
Epoch 5/10: 100%|█████████████████████| 85/85 [00:48<00:00,  1.75it/s, loss=0.2557, accuracy=0.8802]
结束验证！
验证loss为：0.2557
验证准确率为：0.8802
Epoch 6/10: 100%|███████| 340/340 [16:27<00:00,  2.91s/it, loss=0.2247, accuracy=0.8953, lr=6.06e-5]
开始验证！
Epoch 6/10: 100%|█████████████████████| 85/85 [00:44<00:00,  1.92it/s, loss=0.2185, accuracy=0.8983]
结束验证！
验证loss为：0.2185
验证准确率为：0.8983
Epoch 7/10: 100%|███████| 340/340 [15:44<00:00,  2.78s/it, loss=0.1956, accuracy=0.9093, lr=5.58e-5]
开始验证！
Epoch 7/10: 100%|█████████████████████| 85/85 [00:42<00:00,  2.00it/s, loss=0.1906, accuracy=0.9117]
结束验证！
验证loss为：0.1906
验证准确率为：0.9117
Epoch 8/10: 100%|███████| 340/340 [15:45<00:00,  2.78s/it, loss=0.1731, accuracy=0.9200, lr=5.13e-5]
开始验证！
Epoch 8/10: 100%|█████████████████████| 85/85 [00:42<00:00,  1.98it/s, loss=0.1691, accuracy=0.9219]
结束验证！
验证loss为：0.1691
验证准确率为：0.9219
Epoch 9/10: 100%|███████| 340/340 [15:19<00:00,  2.70s/it, loss=0.1542, accuracy=0.9289, lr=4.72e-5]
开始验证！
Epoch 9/10: 100%|█████████████████████| 85/85 [00:41<00:00,  2.05it/s, loss=0.1508, accuracy=0.9305]
结束验证！
验证loss为：0.1508
验证准确率为：0.9305
Epoch 10/10: 100%|██████| 340/340 [15:14<00:00,  2.69s/it, loss=0.1398, accuracy=0.9358, lr=4.34e-5]
开始验证！
Epoch 10/10: 100%|████████████████████| 85/85 [00:39<00:00,  2.16it/s, loss=0.1375, accuracy=0.9369]
结束验证！
验证loss为：0.1375
验证准确率为：0.9369

4. 模型评估

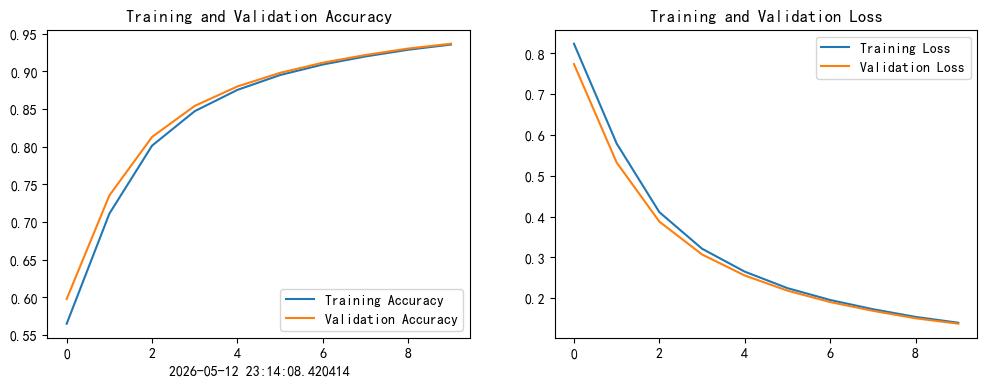

4.1 绘制训练集与验证集的 Accuracy 和 Loss 趋势图

提取了 model.fit() 返回的历史训练数据，并使用 Matplotlib 将训练集与验证集的准确率（Accuracy）和损失值（Loss）随时间变化的趋势绘制成了两幅直观的折线图。

python 复制代码

current_time = datetime.now()

epochs_range = range(epochs)

plt.figure(figsize=(12, 4))
plt.subplot(1, 2, 1)

plt.plot(epochs_range, history_train_accuracy, label='Training Accuracy')
plt.plot(epochs_range, history_val_accuracy, label='Validation Accuracy')
plt.legend(loc='lower right')
plt.title('Training and Validation Accuracy')
plt.xlabel(current_time)

plt.subplot(1, 2, 2)
plt.plot(epochs_range, history_train_loss, label='Training Loss')
plt.plot(epochs_range, history_val_loss, label='Validation Loss')
plt.legend(loc='upper right')
plt.title('Training and Validation Loss')
plt.show()

4.2 模型预测

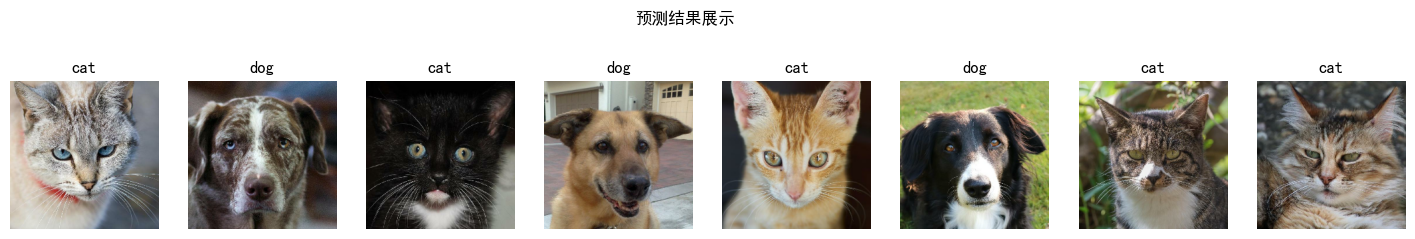

从验证集中抽取第一个批次（8张图片），利用已经存在于上下文中的模型（model）对其逐一进行张量维度扩充和推理预测。最后使用 Matplotlib 绘制一行 8 列的画板，将图像打印出来，并将模型识别出的分类名称（猫或狗）写在各子图的标题上。

python 复制代码

plt.figure(figsize=(18, 3))
plt.suptitle("预测结果展示")

for images, labels in val_ds.take(1):
    for i in range(8):
        ax = plt.subplot(1,8, i + 1)

        plt.imshow(images[i].numpy())

        img_array = tf.expand_dims(images[i], 0)

        predictions = model.predict(img_array)
        plt.title(class_names[np.argmax(predictions)])

        plt.axis("off")
