256点FFT设计时的双口RAM模块，其核心功能是实现数据的乒乓缓冲、并行读写、地址逆序重排，解决FFT运算中数据输入、缓存、输出的时序冲突问题。这个模块支持10位位宽的实部DR和虚部DI数据并行存储，内置256深度的双分区RAM。
2.双口RAM的FPGA实现原理
模块将512深度的RAM划分为两个256深度的子分区，通过最高位地址控制分区切换：一个分区用于写入新数据，另一个分区用于读取旧数据，实现读写完全并行，无数据冲突，满足实时信号处理的流水线需求。
其中：
**地址逆序映射原理：**输出地址采用4位比特位逆序（addr[3:0]与addr[7:4]交换），这是FFT算法的核心要求------FFT运算需要输入数据按位逆序排列，模块内置地址逆序逻辑，无需外部电路处理，简化系统设计。
**同步时序控制原理：**所有操作基于时钟上升沿同步，包含复位、启动、使能三级控制，内置地址计数器和就绪计数器，自动完成256点数据的缓存与输出，输出信号标记数据处理完成。
**双配置兼容原理：**子模块RAM2x256C支持单端口RAM和双端口RAM两种硬件实现，兼容不同FPGA器件的RAM资源，提升工程移植性。
3.子模块RAM2x256C的verilog实现
我们首先给出这个模块的整体程序，然后再介绍下其具体的实现过程：
// DESCRIPTION : 2-port RAM
`timescale 1 ns / 1 ps
module RAM2x256C(
CLK,
ED,
WE,
ODD,
ADDRW,
ADDRR,
DR,
DI,
DOR,
DOI);
parameter nb=10;
output [nb-1:0] DOR ;
wire [nb-1:0] DOR ;
output [nb-1:0] DOI ;
wire [nb-1:0] DOI ;
input CLK ;
wire CLK ;
input ED ;
wire ED ;
input WE ; //write enable
wire WE ;
input ODD ; // RAM part switshing
wire ODD ;
input [7:0] ADDRW ;
wire [7:0] ADDRW ;
input [7:0] ADDRR ;
wire [7:0] ADDRR ;
input [nb-1:0] DR ;
wire [nb-1:0] DR ;
input [nb-1:0] DI ;
wire [nb-1:0] DI ;
reg oddd,odd2;
always @( posedge CLK) begin //switch which reswiches the RAM parts
if (ED) begin
oddd<=ODD;
odd2<=oddd;
end
end
`ifdef FFT256bufferports1
//One-port RAMs are used
wire we0,we1;
wire [nb-1:0] dor0,dor1,doi0,doi1;
wire [7:0] addr0,addr1;
assign addr0 =ODD? ADDRW: ADDRR; //MUXA0
assign addr1 = ~ODD? ADDRW:ADDRR; // MUXA1
assign we0 =ODD? WE: 0; // MUXW0:
assign we1 =~ODD? WE: 0; // MUXW1:
//1-st half - write when odd=1 read when odd=0
RAM256 #(nb) URAM0(.CLK(CLK),.ED(ED),.WE(we0), .ADDR(addr0),.DI(DR),.DO(dor0)); //
RAM256 #(nb) URAM1(.CLK(CLK),.ED(ED),.WE(we0), .ADDR(addr0),.DI(DI),.DO(doi0));
//2-d half
RAM256 #(nb) URAM2(.CLK(CLK),.ED(ED),.WE(we1), .ADDR(addr1),.DI(DR),.DO(dor1));//
RAM256 #(nb) URAM3(.CLK(CLK),.ED(ED),.WE(we1), .ADDR(addr1),.DI(DI),.DO(doi1));
assign DOR=~odd2? dor0 : dor1; // MUXDR:
assign DOI=~odd2? doi0 : doi1; // MUXDI:
`else
//Two-port RAM is used
wire [8:0] addrr2 = {ODD,ADDRR};
wire [8:0] addrw2 = {~ODD,ADDRW};
wire [2*nb-1:0] di= {DR,DI} ;
//wire [2*nb-1:0] doi;
reg [2*nb-1:0] doi;
reg [2*nb-1:0] ram [511:0];
reg [8:0] read_addra;
always @(posedge CLK) begin
if (ED)
begin
if (WE)
ram[addrw2] <= di;
read_addra <= addrr2;
doi = ram[read_addra];
end
end
//assign
assign DOR=doi[2*nb-1:nb]; // Real read data
assign DOI=doi[nb-1:0]; // Imaginary read data
`endif
endmodule上述程序实现的是实际的存储单元，支持双配置模式，实现并行读写、分区切换、数据输出，实现步骤如下：
步骤1：端口与参数定义
输出端口：
RDY：就绪标志，高电平表示256点数据缓存完成，可读取；
DOR：实部数据输出；
DOI：虚部数据输出；
输入端口：
CLK：系统时钟；
RST：高电平同步复位；
ED：数据使能信号（高电平有效，触发读写操作）；
START：启动信号（高电平初始化缓存）；
DR：实部数据输入；
DI：虚部数据输入。
步骤2：分区信号同步寄存
通过oddd和odd2两个寄存器，对分区信号ODD进行两级同步寄存，保证跨时钟域数据稳定，避免亚稳态，最终odd2用于输出数据选择。
步骤3：双模式硬件实现
模块通过宏定义，支持两种RAM实现方式：
模式1：单端口RAM模式（宏定义开启）
适用于不支持双端口RAM的低端FPGA，用4个256深度单端口RAM实现乒乓缓冲：
地址多路选择：根据ODD信号，将写地址/读地址分配给两个RAM分区；
写使能多路选择：一个分区写入时，另一个分区禁止写入；
数据输出选择：根据同步后的odd2信号，选择对应分区的实部/虚部数据输出。
模式2：双端口RAM模式（默认模式）
适用于主流FPGA，使用1个512深度双端口RAM，硬件资源更高效：
地址拼接：将分区信号与读写地址拼接为9位地址（512深度）；
数据拼接：将实部（DR）和虚部（DI）拼接为20位数据并行存储；
同步读写：时钟上升沿触发，写使能有效时写入数据，同时寄存读地址，输出对应数据；
数据拆分：将读取的20位数据拆分为实部（DOR）和虚部（DOI）输出。
4.双口RAM顶层模块的verilog实现
该模块是整个缓存的控制核心，负责地址生成、计数器管理、就绪信号输出、子模块调用，其整体的verilog程序如下：
//FPGA/MATLAB/simulink仿真工作室
//微信公众号：matworld
`timescale 1 ns / 1 ps
module BUFRAM256C ( CLK ,RST ,ED ,START ,DR ,DI ,RDY ,DOR ,DOI );
parameter nb=10;
output RDY ;
reg RDY ;
output [nb-1:0] DOR ;
wire [nb-1:0] DOR ;
output [nb-1:0] DOI ;
wire [nb-1:0] DOI ;
input CLK ;
wire CLK ;
input RST ;
wire RST ;
input ED ;
wire ED ;
input START ;
wire START ;
input [nb-1:0] DR ;
wire [nb-1:0] DR ;
input [nb-1:0] DI ;
wire [nb-1:0] DI ;
wire odd, we;
wire [7:0] addrw,addrr;
reg [8:0] addr;
reg [9:0] ct2; //counter for the RDY signal
always @(posedge CLK) // CTADDR
begin
if (RST) begin
addr<=8'b0000_0000;
ct2<= 9'b10000_0001;
RDY<=1'b0; end
else if (START) begin
addr<=8'b0000_0000;
ct2<= 8'b0000_0000;
RDY<=1'b0;end
else if (ED) begin
RDY<=1'b0;
addr<=addr+1;
if (ct2!=257)
ct2<=ct2+1;
if (ct2==256)
RDY<=1'b1;
end
end
assign addrw= addr[7:0];
assign odd=addr[8]; // signal which switches the 2 parts of the buffer
assign addrr={addr[3 : 0], addr[7 : 4]}; // 16-th inverse output address
assign we = ED;
RAM2x256C #(nb) URAM(.CLK(CLK),.ED(ED),.WE(we),.ODD(odd),
.ADDRW(addrw), .ADDRR(addrr),
.DR(DR),.DI(DI),
.DOR(DOR), .DOI(DOI));
endmodule上述程序中：
输出端口：
RDY：就绪标志，高电平表示256点数据缓存完成，可读取；
DOR：实部数据输出；
DOI：虚部数据输出；
输入端口：
CLK：系统时钟；
RST：高电平同步复位；
ED：数据使能信号（高电平有效，触发读写操作）；
START：启动信号（高电平初始化缓存）；
DR：实部数据输入；
DI：虚部数据输入。
上述verilog程序中：
addr[8:0]：9位地址寄存器，低8位为读写地址，最高位为分区切换信号（odd）；
ct2[9:0]：10位计数器，用于生成RDY就绪信号；
addrw：写地址（8位）；
addrr：读地址（8位，逆序映射）；
we：写使能信号，直接映射ED信号。
程序分三种工作状态：
复位状态（RST=1）
地址寄存器addr清零，计数器ct2初始化为 9'b10000_0001，RDY 信号拉低，模块进入初始待机状态。
启动状态（START=1）
地址清零，计数器ct2清零，RDY拉低，模块开始准备接收256点数据。
数据使能状态（ED=1）
RDY拉低，地址自动加1；计数器ct2自增（最大257）；
当ct2=256时，RDY拉高，标记256点数据缓存完成。
通过上述过程，在连续输入256个数据后，自动输出就绪信号，通知外部电路读取数据。
然后调用子模块RAM2x256C，将时钟、使能、写使能、分区信号、读写地址、输入输出数据全部传递给子模块，完成数据的实际存储与读取。

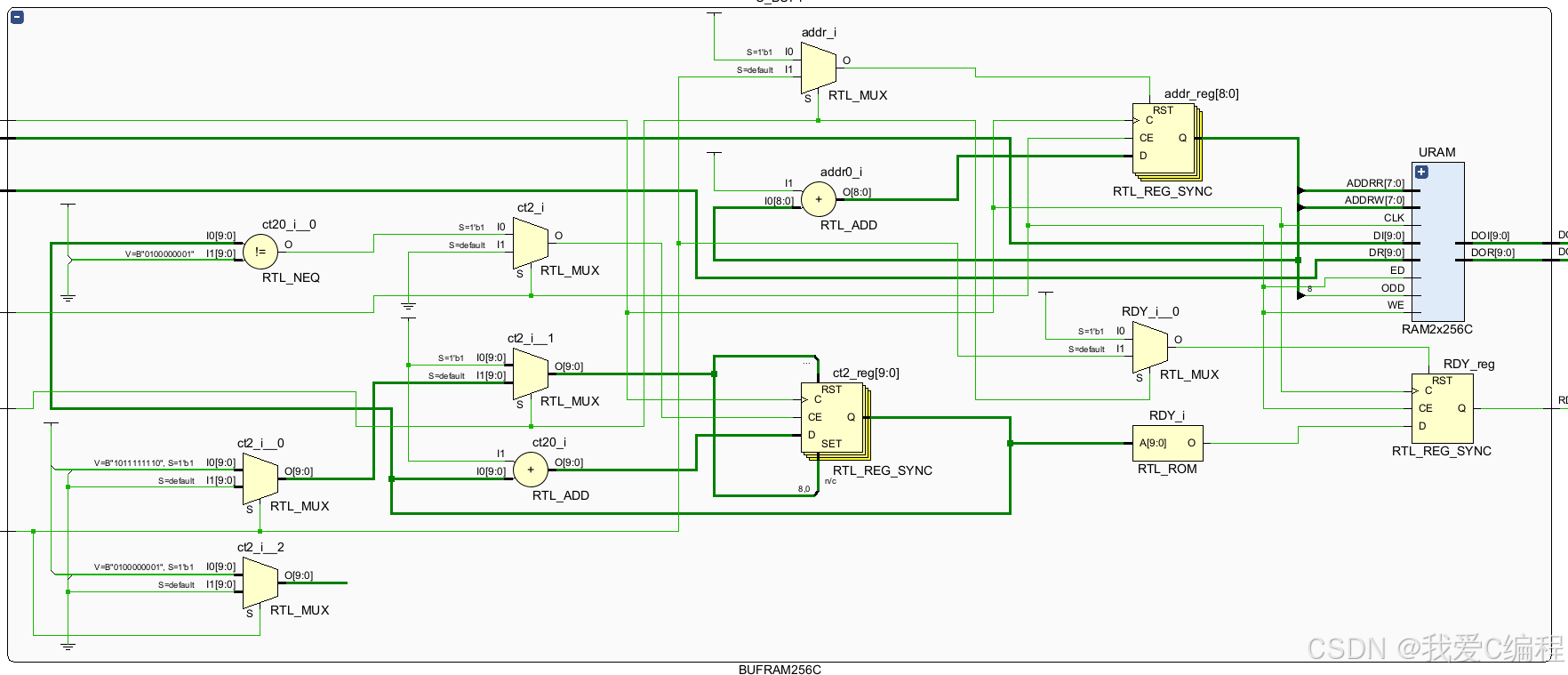

整个双口RAM存储模块的RTL结构图如下图所示：
