Unity Shader 深度偏移Depth Bias / Offset 完全指南

1Z-fighting：问题的根源

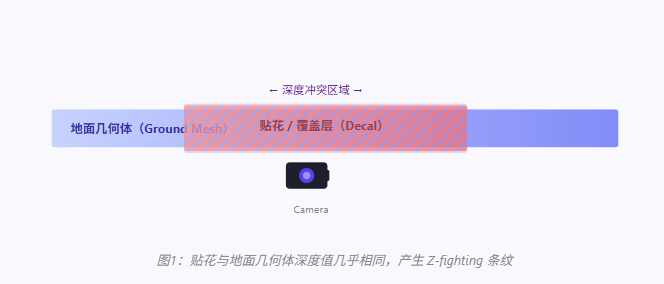

当两个多边形（或同一多边形的不同 Pass）映射到屏幕上几乎重叠 时， GPU 在逐像素比较深度值时会出现交替胜负的情况------ 某帧 A 在前，下一帧 B 在前，画面产生闪烁条纹，这便是 Z-fighting（深度冲突）。

Z-fighting 的直接原因是浮点深度精度有限------ 深度缓冲区的每一位都在映射极大的世界空间范围，当两层面的深度差小于 1 ULP（最小精度单位）时，比较结果就变得不确定。

⚠️距摄像机越远，深度精度越低（NDC 空间中近平面附近的精度远高于远平面），因此 Z-fighting 在远处更明显。反转深度（Reverse-Z）方案可缓解，但不能完全消除覆盖层问题。

2深度缓冲区与深度测试基础

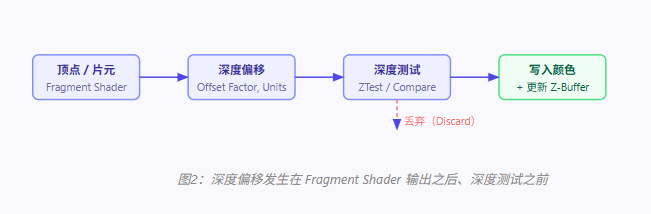

GPU 维护一张与帧缓冲同分辨率的深度缓冲区（Depth Buffer / Z-Buffer），存储每像素的当前最近深度值（范围 0--1，精度通常为 24 位定点或 32 位浮点）。

深度测试的判断依据是经过 Offset 调整后的深度值，因此 Offset 直接影响该像素是否通过测试、是否被写入帧缓冲。

💡URP 默认使用 反转深度（Reversed-Z） ：近平面映射到 NDC 深度 1，远平面映射到 0。这使 Offset 的"向摄像机移近"方向为增大偏移量而非减小，调参时需特别注意。

3Offset 指令：Factor 与 Units

Unity ShaderLab 的 Offset 指令对应 OpenGL 的 glPolygonOffset / Vulkan 的深度偏移状态，语法为：

cs 复制代码

ShaderLab
Offset 语法
// 语法
Offset Factor, Units
// 示例：将片元深度向摄像机推近一点点
Offset -1, -1

参数含义

Factor（斜率偏移因子）

与多边形对摄像机的**倾斜程度（深度斜率）**相乘。当多边形斜对摄像机时，单位像素内深度变化大，此因子同步放大偏移，保证边缘不泄漏。

Units（固定偏移单位）

乘以深度缓冲区的最小可分辨单位（1 ULP），提供与斜率无关的固定推移量。即使是与屏幕完全平行的多边形，也能获得偏移。

两个参数的符号约定（OpenGL/Vulkan 传统）：

参数	负值效果	正值效果	常用场景
`Factor`	朝摄像机偏移（更靠近）	远离摄像机	贴花、投影纹理：`-1`
`Units`	朝摄像机偏移	远离摄像机	贴花、覆盖层：`-1`

⚠️URP + Reversed-Z 注意： 深度轴方向反转，但 Offset 参数本身的符号约定不变 ------ Unity 内部已处理方向映射，-1, -1 仍然等同于"向摄像机推近"。

4偏移公式详解

GPU 计算偏移量的公式源自 OpenGL 规范：

depth_offset = Factor × max(|∂z/∂x|, |∂z/∂y|) + Units × r∂z/∂x, ∂z/∂y --- 当前多边形在屏幕空间的深度偏导数（即斜率）

r --- 深度缓冲区能表示的最小增量（与精度位数有关）

最终写入深度测试的深度值为：

z_adjusted = z_fragment + depth_offsetz_fragment 为片元着色器输出的原始深度（裁剪空间）

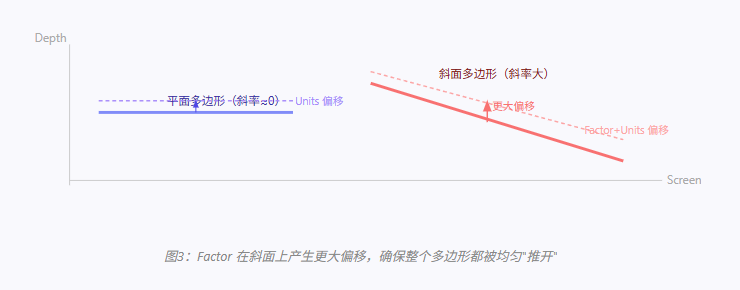

为什么需要 Factor？

斜面多边形在屏幕空间内每个像素的深度变化很大（深度偏导数大）。如果只用 Units 做固定偏移，斜面边缘的像素偏移量可能不够，仍然发生 Z-fighting。Factor 会随斜率自动放大偏移量，保证整块多边形都能"浮出"底层几何体。

5在 URP Shader 中使用 Offset

Offset 指令写在 Pass 块内，与 ZTest、ZWrite 同级。下面展示一个完整的 URP Unlit Shader 片段：

cs 复制代码

Shader "Custom/URP/DepthOffsetUnlit"
{
    Properties
    {
        _BaseColor ("Base Color", Color) = (1,1,1,1)
        _BaseMap   ("Base Texture", 2D) = "white" {}
        // 深度偏移参数，开放给 Inspector 调节
        _OffsetFactor ("Offset Factor", Range(-5,5)) = -1
        _OffsetUnits  ("Offset Units",  Range(-100,100)) = -1
    }
    SubShader
    {
        // URP 通用标签
        Tags {
            "RenderType"      = "Transparent"
            "Queue"           = "Transparent"
            "RenderPipeline"  = "UniversalPipeline"
        }
        Pass
        {
            Name "UnlitPass"
            Tags { "LightMode" = "UniversalForward" }
            // ── 深度状态 ──
            ZWrite  Off          // 覆盖层通常不写入深度
            ZTest   LEqual       // 保持默认比较方式
            Offset  -1, -1      // ← 关键：Factor=-1, Units=-1
            // ── 混合模式（透明贴花） ──
            Blend SrcAlpha OneMinusSrcAlpha
            HLSLPROGRAM
            #pragma vertex   vert
            #pragma fragment frag
            #include "Packages/com.unity.render-pipelines.universal/ShaderLibrary/Core.hlsl"
            CBUFFER_START(UnityPerMaterial)
                float4 _BaseColor;
                float4 _BaseMap_ST;
            CBUFFER_END
            TEXTURE2D(_BaseMap);  SAMPLER(sampler_BaseMap);
            struct Attributes {
                float4 positionOS : POSITION;
                float2 uv         : TEXCOORD0;
            };
            struct Varyings {
                float4 positionCS : SV_POSITION;
                float2 uv         : TEXCOORD0;
            };
            Varyings vert(Attributes input)
            {
                Varyings output;
                output.positionCS = TransformObjectToHClip(input.positionOS.xyz);
                output.uv         = TRANSFORM_TEX(input.uv, _BaseMap);
                return output;
            }
            half4 frag(Varyings input) : SV_Target
            {
                half4 color = SAMPLE_TEXTURE2D(_BaseMap, sampler_BaseMap, input.uv);
                return color * _BaseColor;
            }
            ENDHLSL
        }
    }
}

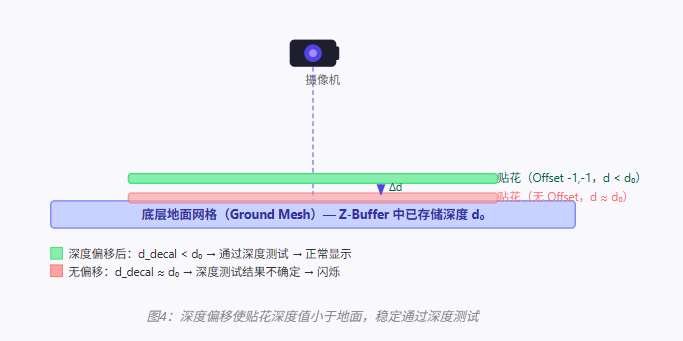

第 29 行的 Offset -1, -1 是核心，它告诉 GPU：在执行深度测试前，将此片元的深度值向摄像机方向偏移，使其"优先"通过对比底层网格存储在深度缓冲里的值。

6贴花（Decal）中的应用

贴花是深度偏移最典型的使用场景。贴花网格（通常是覆盖在地面、墙面上的薄片）与底层几何体几乎完全共面，若不施加偏移必然产生 Z-fighting。

URP 内置 Decal 系统

Unity URP 14+ 提供了 Decal Projector 组件和配套的 DBuffer / ScreenSpace 两种投影模式，它们内部自动处理了深度偏移与渲染队列，无需手动编写 Offset。但若你使用自定义贴花 Shader，则必须自行添加。

cs 复制代码

Pass
{
    Name "DecalForwardLit"
    Tags { "LightMode" = "DecalForwardEmissive" }
    // 贴花必须禁止写入深度，否则遮挡后续物体
    ZWrite Off
    ZTest  LEqual
    // Factor=-1 处理斜面，Units=-1 处理平面
    Offset -1, -1
    // Alpha 混合
    Blend SrcAlpha OneMinusSrcAlpha
    ColorMask RGB
    HLSLPROGRAM
    #pragma vertex   DecalVert
    #pragma fragment DecalFrag
    // ... 省略顶点/片元实现 ...
    ENDHLSL
}

多层贴花叠加

当多张贴花叠加时（如地面积水 + 弹孔），需要让它们各自偏移：第一层 Offset -1, -1，第二层 Offset -2, -2，以此类推。这通过 Material 的 RenderQueue 差分 + 偏移叠加共同保证层序。

cs 复制代码

using UnityEngine;
public class DecalLayerManager : MonoBehaviour
{
    [SerializeField] private Renderer[] decalRenderers;
    void Start()
    {
        // 为每层贴花动态设置不同的渲染队列，拉开层次
        for (int i = 0; i < decalRenderers.Length; i++)
        {
            // Transparent = 3000，每层 +1
            decalRenderers[i].sharedMaterial.renderQueue = 3000 + i;
        }
    }
}

7调参实战与常见陷阱

场景	Factor	Units	备注
平面贴花（与屏幕近乎平行）	0	-1 ~ -4	斜率≈0，Factor 无效，只需 Units
斜面贴花 / 任意方向	-1	-1	通用起始值
远距离斜面（精度损失大）	-1 ~ -2	-4 ~ -8	适度加大
阴影投影面（ShadowCaster）	1	1	反向推开避免自阴影痤疮（Acne）
多层贴花第 n 层	-n	-n	各层线性递增

常见陷阱

🚫

陷阱 1：偏移过大导致视差（Parallax）

Factor / Units 设置过大时，覆盖层在摄像机移动时会出现明显"浮起感"，尤其在斜视角下。应尽量用最小有效值。

🚫

陷阱 2：ZWrite On + Offset 冲突

若贴花开启了 ZWrite On，其偏移后的深度值会写入 Z-Buffer，导致后续透明物体被错误遮挡。贴花几乎都应使用 ZWrite Off。

🚫

陷阱 3：在 Shader Graph 中找不到 Offset

Shader Graph 目前（Unity 2022/2023/6）不支持直接设置 Offset 。解决方案：在 Graph 的 Graph Settings 中设置自定义 Pass 标签，或切换为 .shader 文件手写该 Pass。

✅

技巧：Shader Graph 变通方案

在 Shader Graph 资产旁创建一个同名 .shader 文件，仅覆盖需要 Offset 的 Pass，其余 Pass 仍走 Graph 生成的代码。或使用 ShaderGraph.Target 自定义 Renderer Feature 注入状态。

✅

技巧：Frame Debugger 辅助调参

打开 Window → Analysis → Frame Debugger，找到贴花的 Draw Call，观察深度写入与比较结果，可快速验证 Offset 是否生效。

贴花 Shader 检查清单1RenderType = "Transparent" 且 Queue = "Transparent+1"（或更高）2ZWrite Off3ZTest LEqual（默认值，勿改为 Always，否则穿透遮挡物）4Offset -1, -1（根据斜率与距离酌情调大绝对值）✓Blend SrcAlpha OneMinusSrcAlpha（或 Alpha Premultiplied）

图5：贴花 Shader 标准配置清单

8总结速查

概念	要点
Z-fighting	两层多边形深度值过于接近，浮点精度不足导致交替可见，产生闪烁
Offset 语法	`Offset Factor, Units`，写在 Pass 块内，深度测试前生效
Factor	乘以深度斜率，处理斜面；负值向摄像机推近
Units	乘以深度最小单位，处理平面；负值向摄像机推近
贴花标准配置	`ZWrite Off` + `ZTest LEqual` + `Offset -1, -1`
阴影 Acne	ShadowCaster Pass 使用 `Offset 1, 1` 反推
Shader Graph 限制	不支持 Offset 节点，需手写 .shader 或自定义 Pass
调参原则	用最小有效值，避免浮起视差；远距离斜面需适度加大
