嵌入式固件内存占用分析利器：Python实现S19/HEX地址空间可视化工具

嵌入式开发中，S19、HEX文件是最常见的固件格式。当你需要分析代码在内存中的分布、检查是否存在空洞或越界时，一个趁手的分析工具能让你事半功倍。本文将带你从零实现一个带GUI界面的S19/HEX内存占用分析器，支持自适应地址宽度、区间合并、表格统计等实用功能。

python原码地址：https://download.csdn.net/download/dangpu/92823505

一、痛点与需求

在嵌入式项目中，链接脚本的细微差错、代码段的意外膨胀，都可能导致内存越界或碎片化。通常我们只能通过阅读MAP文件或手动解析S19/HEX文件来排查，效率低下且容易出错。一个自动化的内存占用分析工具应该满足：

支持常见固件格式：.s19、.srec、.mot、.hex
解析出所有占用字节的地址范围
合并连续的占用区间，并计算出空闲区间
以清晰表格展示地址范围、字节数、占用状态
提供统计信息：总空间、已用/空闲字节数、段数量
图形界面，无需命令行参数，双击即用

本文实现的mem_map_analyzer.py正是为此而生。下面我会详细讲解其设计思路与关键代码。

二、工具概览

运行工具后，弹出文件选择对话框，选择任意S19或HEX文件，程序将：

解析文件，提取所有有效字节地址
合并连续地址，生成占用区间和空闲区间
根据最大地址自动计算十六进制显示位数（如0x001F vs 0x00001F）
在控制台打印表格，同时弹出可滚动的窗口完整展示
关闭弹窗后自动退出

特色功能：

✅ 自适应地址宽度：无需手动指定地址位数，根据实际文件动态调整
✅ 字节数智能格式化：≥1KB时自动转为K单位，保留小数点后有效数字（如1.5K、2K）
✅ 支持扩展地址记录：HEX的02/04记录，S19的S2/S3记录
✅ 严格/宽松校验可选：可开启校验和验证，默认关闭以适应某些不标准文件

三、技术选型与依赖

全部使用Python标准库，无需安装任何第三方包：

tkinter：提供文件选择对话框和结果显示窗口
typing：类型注解，提升代码可读性
os：路径处理

开发环境：Python 3.6+ 均可运行。

四、核心原理简析

4.1 S19文件格式

S19（Motorola S-record）每行以S开头，后跟记录类型（S1/S2/S3等），然后是字节数、地址、数据、校验和。关键点：

S1：16位地址（2字节），最大64KB
S2：24位地址（3字节），最大16MB
S3：32位地址（4字节），最大4GB

解析时需要根据记录类型确定地址长度，并将数据逐字节填入内存字典。

4.2 HEX文件格式

Intel HEX每行以:开头，包含字节数、16位地址、记录类型、数据、校验和。地址扩展通过两种记录实现：

02记录：设置段基址（Segment），后续地址 = 段基址 << 4 + 本行16位地址
04记录：设置线性基址（Linear），后续地址 = 线性基址 << 16 + 本行16位地址

我们使用两个变量extended_segment和extended_addr分别记录，同时保留标志避免相互干扰。

4.3 区间合并算法

将内存字典的键排序后，连续地址（addr == prev+1）合并为一个区间，否则断开。得到占用区间后，再根据全局最小/最大地址生成空闲区间。最后将两者混合并按起始地址排序，即可得到完整的"地址范围-状态"表格。

五、代码实现关键点解析

5.1 自适应地址宽度

最大地址决定了十六进制显示的位数。例如最大地址0x1FFFF需要5位十六进制（0x1FFFF）。算法很简单：

python 复制代码

def get_addr_width(max_addr: int) -> int:
    if max_addr == 0:
        return 1
    width = 1
    while (1 << (width * 4)) <= max_addr:
        width += 1
    return width

这样输出时使用f"0x{addr:0{width}X}"即可统一对齐。

5.2 字节数格式化

大于等于1024字节时转为K单位，保留最多两位小数，且去掉末尾无意义的0和小数点：

python 复制代码

def format_size(size_bytes: int) -> str:
    if size_bytes >= 1024:
        k_size = size_bytes / 1024.0
        if abs(k_size - round(k_size)) < 1e-9:
            return f"{int(round(k_size))}K"
        else:
            s = f"{k_size:.2f}".rstrip('0').rstrip('.')
            return f"{s}K"
    return str(size_bytes)

例如：1024 → "1K"，1536 → "1.5K"，1025 → "1K"（因为1.0009K格式化后为"1K"）。

5.3 HEX解析中的地址扩展逻辑

关键代码片段：

python 复制代码

if record_type == 0x00:   # 数据记录
    full_addr = (extended_addr << 16) | (extended_segment << 4) | address
    # ... 填充内存字典
elif record_type == 0x02: # 段基址
    extended_segment = int(data_str, 16)
    extended_addr = 0
    segment_used = True
elif record_type == 0x04: # 线性基址
    extended_addr = int(data_str, 16)
    extended_segment = 0
    linear_used = True

注意：两种基址互斥，所以设置一个时清零另一个。

5.4 GUI弹窗与主循环

使用tkinter.Toplevel创建子窗口，放置ScrolledText组件展示结果。为了关闭子窗口时同时退出整个程序，需要自定义关闭协议：

python 复制代码

def close_app(root, top):
    top.destroy()
    root.destroy()

win.protocol("WM_DELETE_WINDOW", lambda: close_app(root, win))

同时，主窗口root一开始被withdraw()隐藏，只作为消息循环的持有者。

六、完整使用示例

6.1 运行程序

打开控制台，切换到mem_map_analyzer.py的文件夹，输入

bash 复制代码

mem_map_analyzer.py

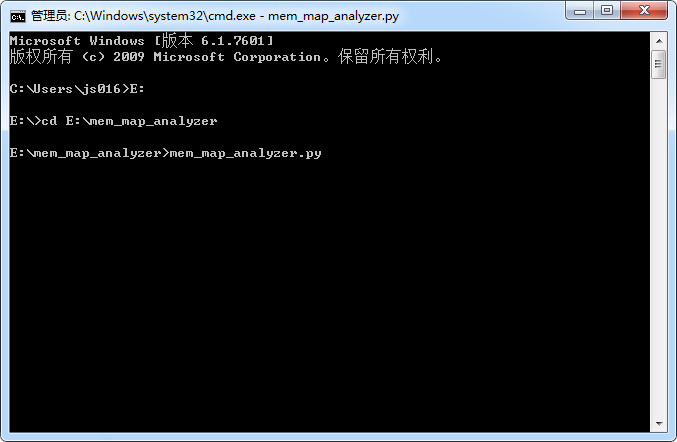

如下截图

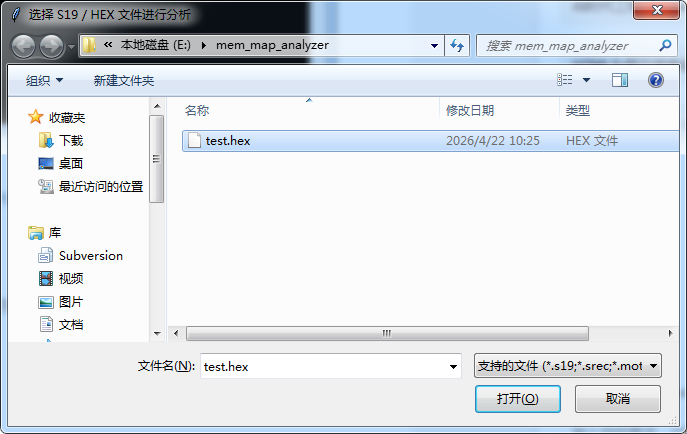

立即弹出文件选择对话框：

实际运行时请选择你的.s19或.hex文件

6.2 输出结果

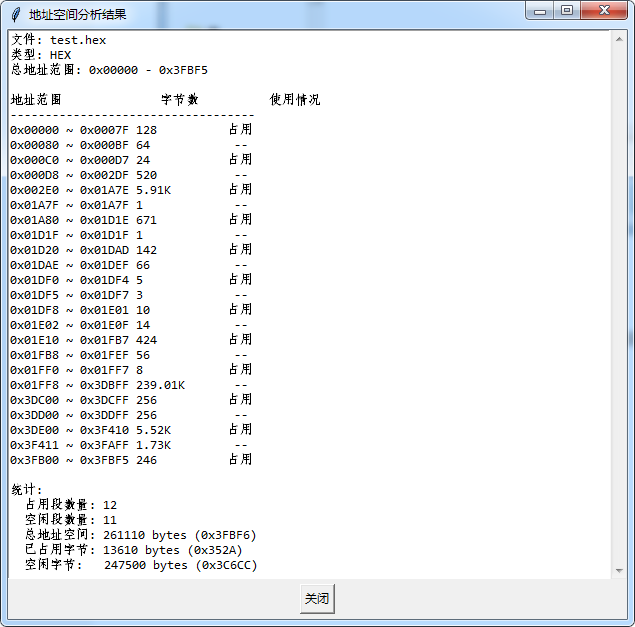

以某STM32工程的HEX文件为例，弹窗输出如下（地址宽度自适应为4位十六进制）：

6.3 实际应用场景

检查内存空洞 ：如果空闲区间出现在代码段中间，可能意味着链接脚本的.bss或.data段未连续放置。
估算固件大小：总占用字节数直接给出，方便计算剩余FLASH空间。
验证烧录地址：确认起始地址与芯片的Flash起始地址一致，避免烧录错位。

七、扩展与优化建议

严格校验开关 ：代码中strict_checksum = False，如果你需要验证文件完整性，改为True即可。
支持更多格式：增加二进制(.bin)文件支持，可以通过文件大小直接模拟占用区间。
导出报告：将结果保存为TXT或CSV文件，方便归档。
图形化区间显示 ：使用tkinter.Canvas绘制内存占用条，更直观。
批量分析：支持拖拽多个文件，对比不同版本固件的内存变化。

八、总结

本文实现了一个小巧实用的嵌入式固件内存分析工具，涵盖S19/HEX解析、区间合并、自适应格式化、GUI弹窗等关键技术。全部代码仅300余行，无第三方依赖，非常适合作为嵌入式工程师的日常辅助工具，也可以作为学习文件格式解析和Python GUI编程的练手项目。
