零基础学 UV:简单解决贴图拉伸

UV 是 3D 模型与 2D 贴图的 "桥梁",贴图拉伸是新手最常见问题 ------ 本质是 UV 岛比例与模型表面几何比例失衡,导致纹理像素分布不均。零基础只需掌握 "原理 + 三步操作 + 避坑",就能快速解决拉伸。

一、先懂:拉伸从哪来?

UV 比例失衡:模型某区域 3D 面积大,UV 空间占比小,纹理被压缩;反之则被拉伸,比如细长管道、曲面高曲率处最易出问题。

接缝(Seam)位置错:在模型正面、视觉焦点处切接缝,会让 UV 岛扭曲,拉伸更明显。

投影 / 展开方式不对:圆柱用平面投影、球体乱切接缝,都会强制拉伸纹理。

拓扑 / 网格问题:网格疏密不均、高曲率面没环切,UV 展开后必然拉伸。

二、零基础三步解决贴图拉伸

第一步:预处理(从源头减少拉伸)

优化拓扑:用环切(Blender Ctrl+R、3ds Max 连接工具)给曲面、高曲率处加线,让网格密度均匀,避免面片比例极端。

标记合理接缝:选模型背面、结构转折、隐蔽处(如圆柱母线、角色腋下)的边,标记为 Seam(Blender Ctrl+E、3ds Max UVW 展开工具),不切在正面显眼处。

第二步:正确展开 UV(核心操作)

选对投影方式:长方体用 "长方体映射",圆柱用 "柱形映射",球体用 "球形映射",复杂模型用 "智能 UV 投影 / 保角展开"(Blender U→Smart UV Project、3ds Max 多边形角度展平),优先保角度、少拉伸。

用松弛工具修复:展开后若有拉伸,选中 UV 岛,打开松弛(Blender UV→最小化拉伸、3ds Max UV 编辑器→松弛),参数选 "按边角度",强度 50%、迭代 3-5 次,让 UV 比例匹配模型表面,像拉平布料一样消除拉伸。

调整 Gizmo/UV 岛:进入 UVW 贴图 Gizmo 层级(3ds Max),缩放、旋转匹配模型;Blender 中手动缩放 UV 岛,让同材质 UV 密度一致,避免局部过糊或过锐。

第三步:检查与微调(确保无拉伸)

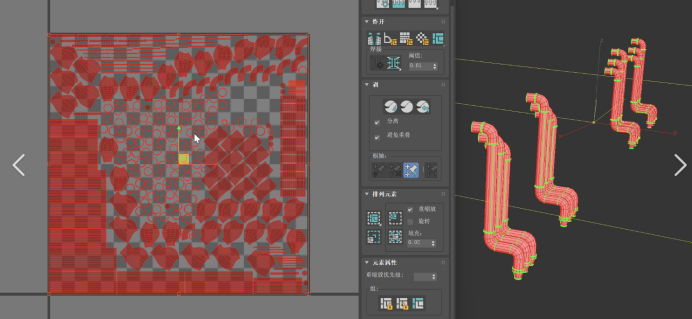

开启拉伸显示:UV 编辑器打开 "拉伸检查",红色 = 严重拉伸、蓝色 = 压缩,优先修复红色区域。

无重叠、间距合理:UV 岛不重叠,岛屿边距设 0.02-0.05,防止渲染出错。

小范围手动调点:轻微拉伸处,选中 UV 点微调,让纹理贴合模型曲率。

三、新手避坑 3 条

不盲目自动展开:复杂模型先切接缝,再自动 + 手动结合,别全靠一键展开。

不忽略密度:同材质 UV 岛大小尽量一致,比如墙面、地面 UV 比例统一,避免纹理清晰度不一。

不切错接缝:接缝永远藏在隐蔽处,正面、曲面中心不切,减少视觉穿帮。

四、极简实操流程

给模型加 UVW 展开 / 进入编辑模式,标记隐蔽接缝。

选匹配的投影方式展开 UV。

用松弛工具修复拉伸,开启拉伸检查微调。

排列 UV 岛,确保无重叠、密度均匀。

按这套方法,零基础也能快速搞定 UV,彻底告别贴图拉伸,让纹理精准贴合模型。
