文章目录
线索栏
- Y86-64如何简化处理程序运行时的"异常"情况？状态码Stat的四个值（AOK, HLT, ADR, INS）分别表示什么？
- 通过sum函数的例子，Y86-64汇编与x86-64汇编有哪些关键区别？（指令能力、代码长度、条件码设置）
- 一个完整的Y86-64程序需要包含哪些部分？如何使用汇编器伪指令（如.pos, .align）来组织代码、数据和栈？
- Y86-64的软件开发工具链包含哪些组件？YAS和YIS分别是什么？它们的作用是什么？
- 如何利用现有指令集来实现一个新的指令（如iaddq）？这体现了处理器设计的什么思想？
笔记栏
1.异常处理
1）简化模型
Y86-64不实现复杂的异常处理程序，仅用状态码Stat 记录异常类型，并停止执行。
2）状态码定义
（1）AOK(1)：正常。
（2）HLT(2)：执行了halt指令。
（3）ADR(3)：试图读写非法内存地址（如越界）。
（4）INS(4)：遇到非法指令代码。
2.Y86-64程序示例与对比
1）示例函数
long sum(long *start, long count);计算数组和。

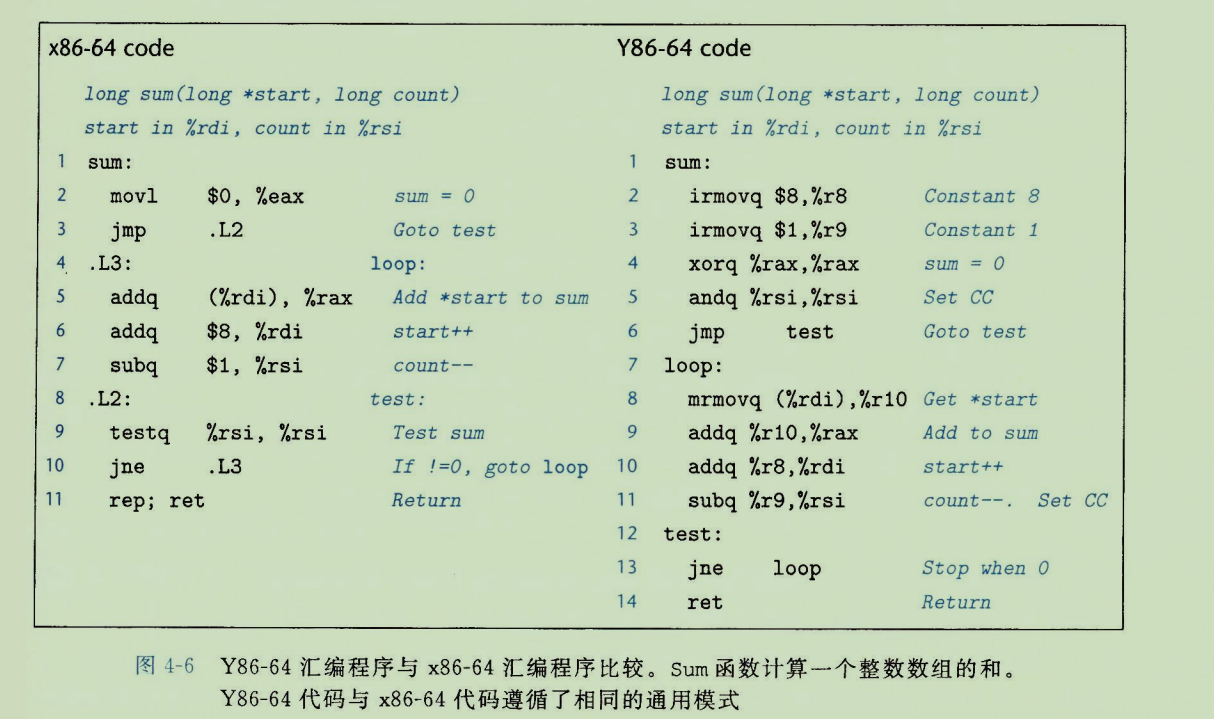

2）Y86-64 vs x86-64 汇编关键区别
| 对比项 | x86-64 (GCC生成) | Y86-64 (手写/教学) | 原因/说明 |
|---|---|---|---|
| 常数加载 | movl $0, %eax | irmovq $0, %r8 rrmovq %r8, %rax | Y86-64算术指令(addq)不能使用立即数，需先用irmovq加载到寄存器。 |
| 内存加法 | addq (%rdi), %rax(1条) | mrmovq (%rdi), %r8 addq %r8, %rax(2条) | Y86-64是Load/Store结构，运算指令只能操作寄存器，需先mrmovq加载。 |
| 条件码设置 | 需要testq %rsi, %rsi | 可直接用subq $1, %rsi | Y86-64的subq指令会设置条件码，故可省略单独的test指令。但循环前需用andq显式设置条件码。 |
| 指令总数 | 较少 | 较多 | 受限于更简单的指令集。 |

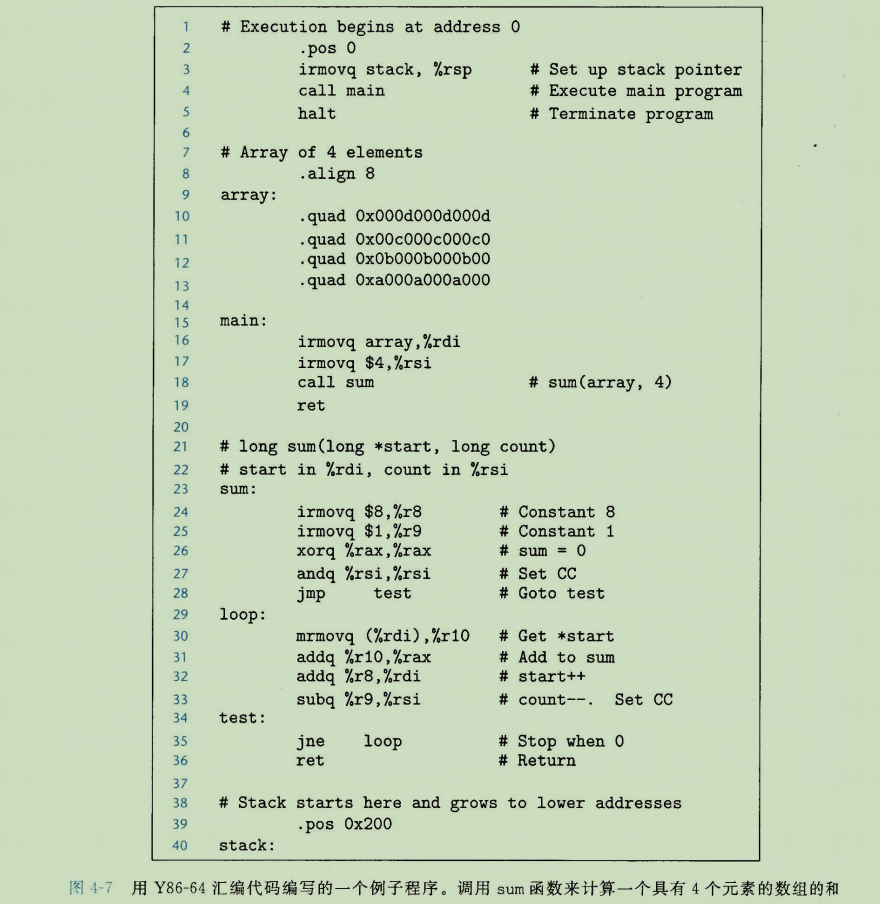

3）完整程序结构
（1）代码起始：.pos 0指示代码从地址0开始。
（2）栈设置：初始化栈指针(%rsp)，通常指向高地址（如.pos 0x200）。
（3）数据声明：用.quad声明数组，用.align 8确保8字节对齐。
（4）主程序(main)：调用函数，然后halt。
（5）函数定义：如sum。
（6）栈空间：预留栈空间。
3.工具链与指令扩展思想
1）Y86-64工具链

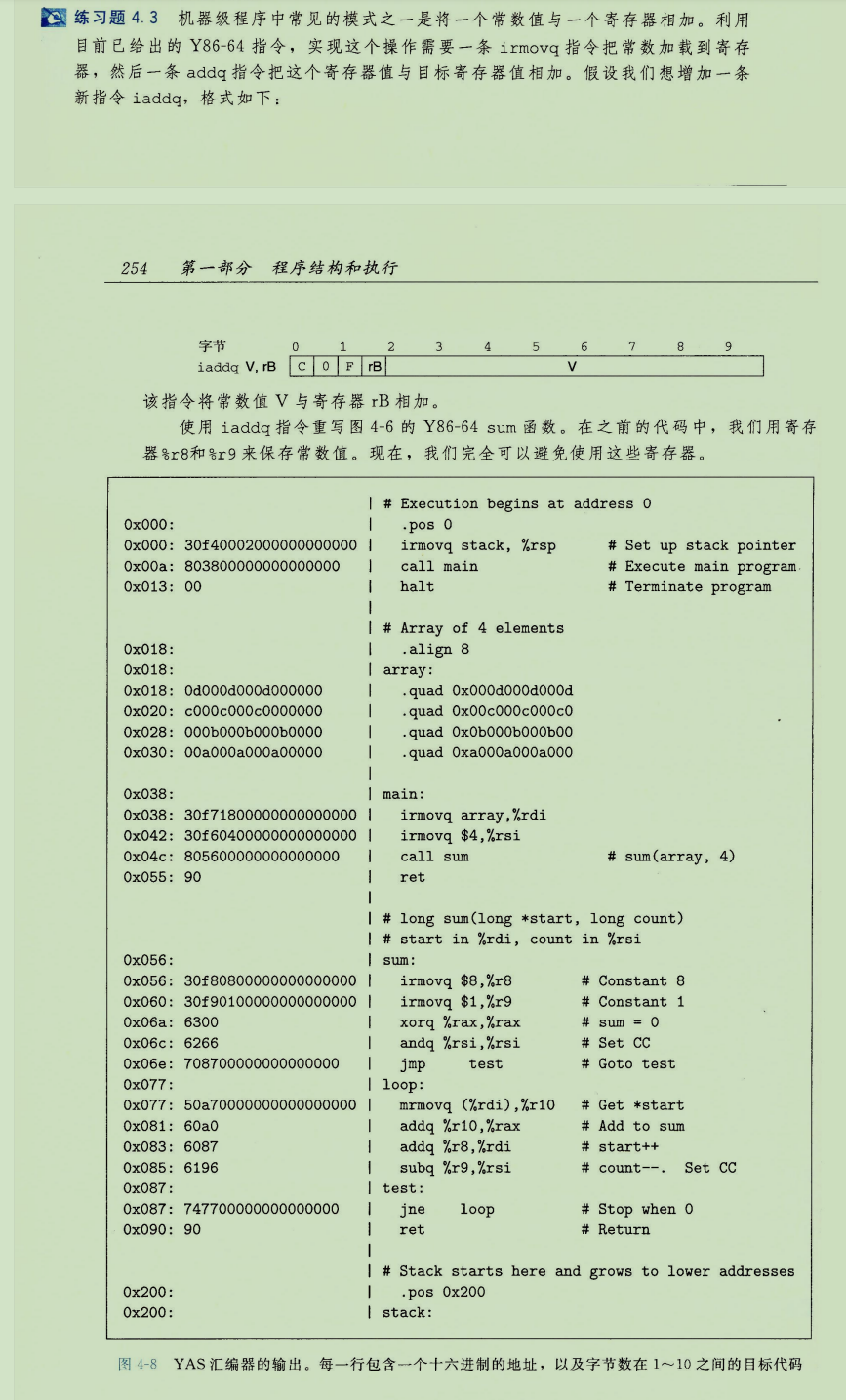

（1）YAS(汇编器)：将.ys汇编文件翻译成.yo目标代码（ASCII格式，如图4-8），包含地址和指令字节。
（2）YIS(指令集模拟器)：模拟执行.yo代码，输出最终状态（PC、Stat、寄存器值），用于调试和验证。
2）指令扩展思想 (练习题4.3隐含)
（1）目标：实现新指令 iaddq V, rB（立即数加寄存器）。
（2）方法：用现有指令序列模拟。例如，iaddq $0x123, %rax可分解为：
①irmovq $0x123, %r8（加载立即数到临时寄存器）
②addq %r8, %rax（相加）
（3）启示：复杂的指令可以由简单的指令序列实现。硬件实现时可将此序列固化，对外表现为一条新指令，这是CISC设计思想的体现。
4.练习题

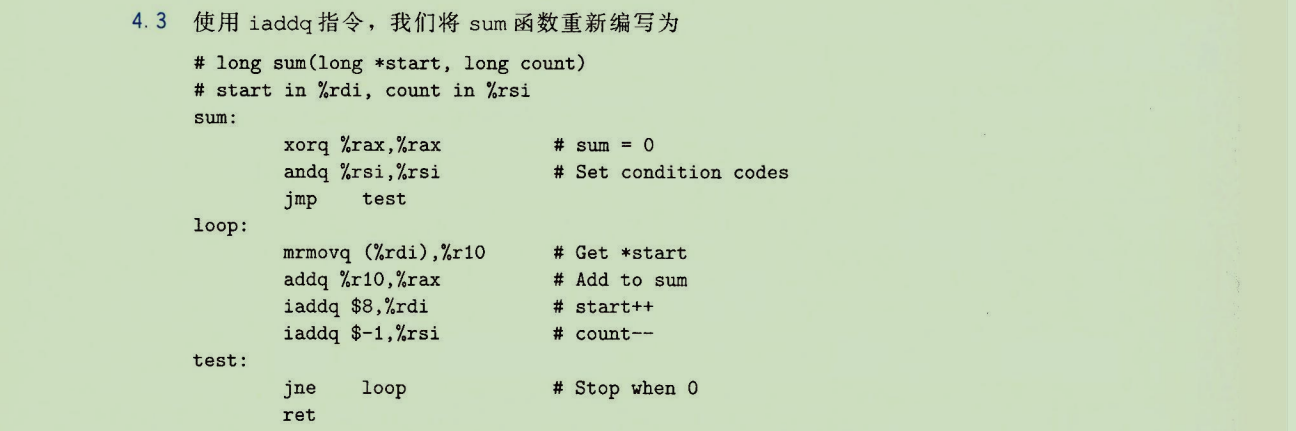

练习题4.3
用iaddq重写sum：可消除对专用寄存器(%r8, %r9)保存常数的依赖，直接iaddq $1, %rsi等，使代码更紧凑。

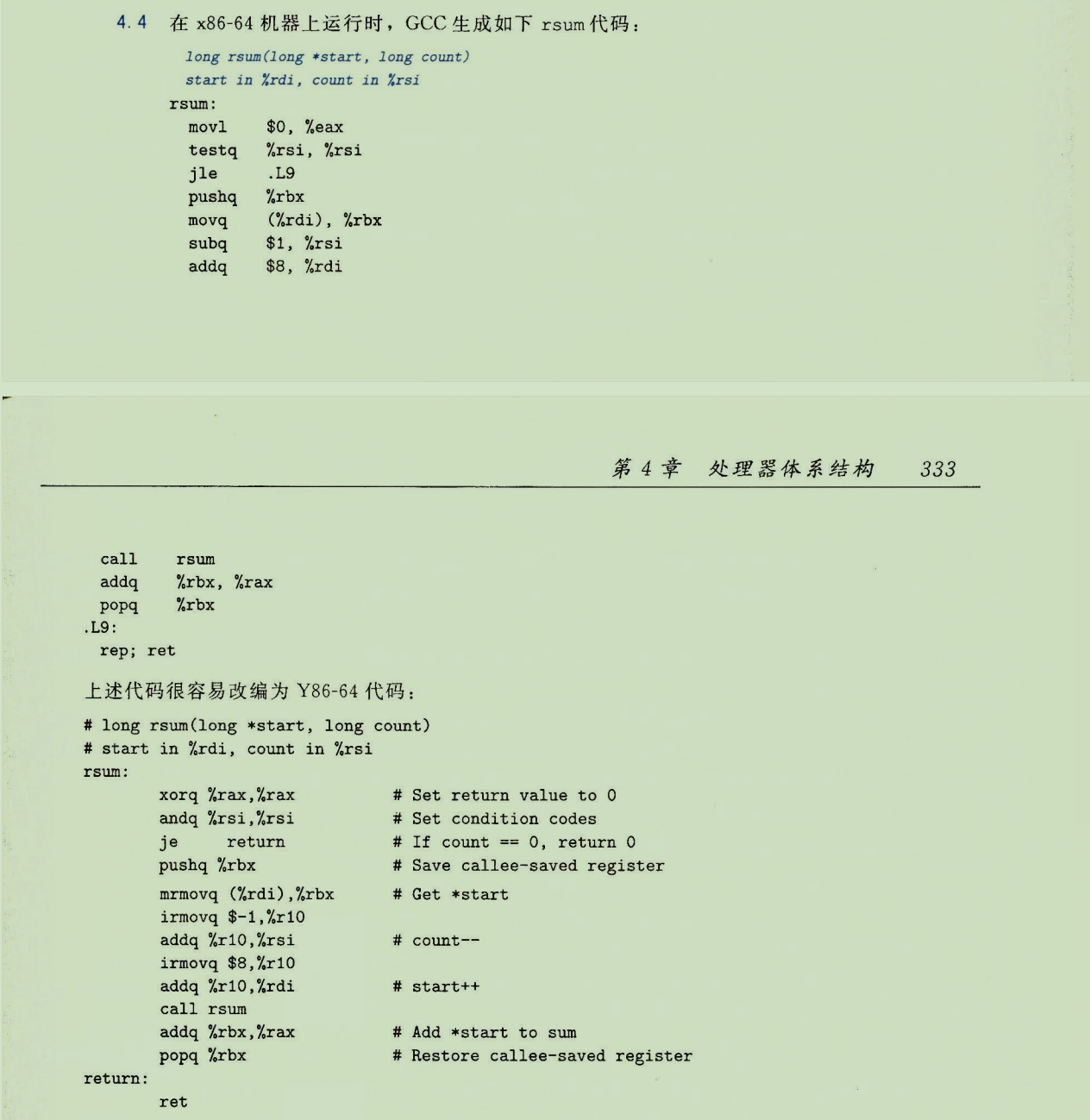

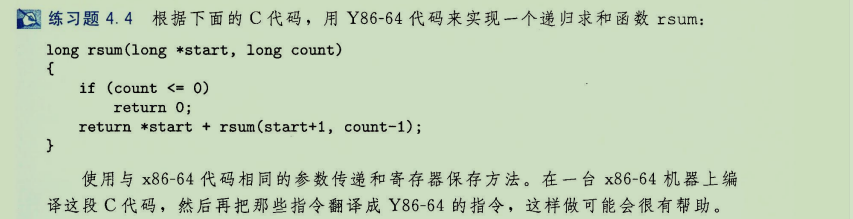

练习题4.4
关键：正确处理递归调用------保存返回地址、保存/恢复调用者保存寄存器、更新参数(start+1, count-1)。
步骤：基线条件(count <= 0)、递归调用、计算返回值。

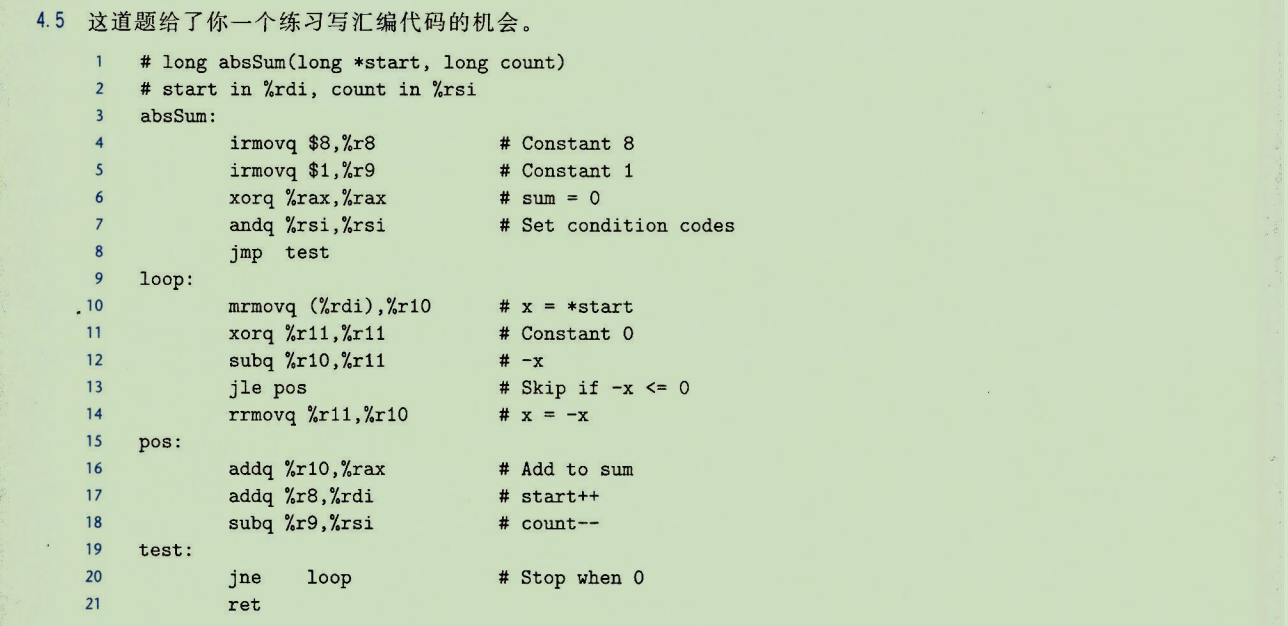

练习题4.5
内循环中，加载值后，判断其符号，若为负则用negq取负后再累加。

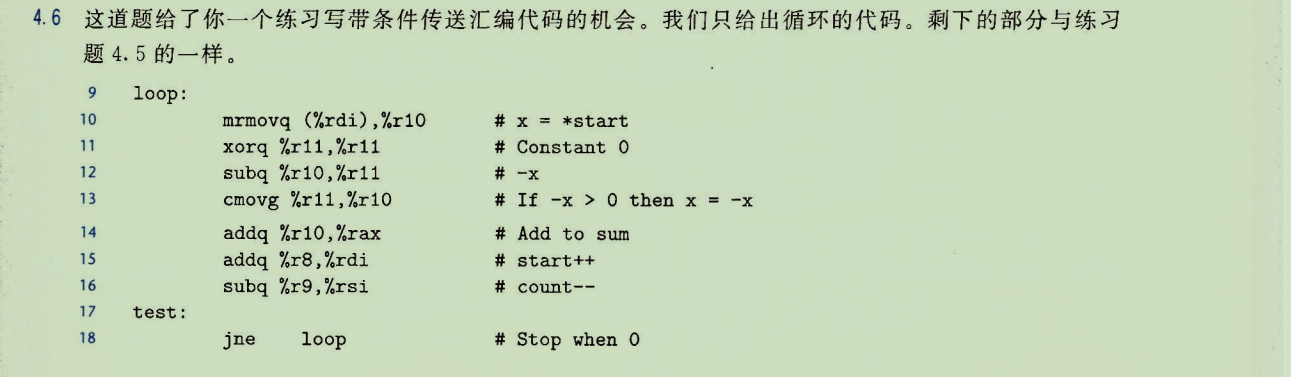

练习题4.6
尝试使用cmov指令家族，根据值的符号选择是加原值还是加其相反数，避免显式分支。
总结栏
本节从理论规范（ISA）过渡到实践层面，展示了如何为Y86-64编写程序、处理异常，并引入了支撑其开发的软件工具。
- 异常处理的抽象：Y86-64用简单的Stat码抽象了硬件异常，将复杂的处理简化为"停止执行"。这符合其教学定位，让我们聚焦于主流数据通路和控制流设计。
- 简化ISA的代价与模式：通过sum函数的对比，清晰看到简化指令集带来的代价是代码变长（需更多指令完成相同功能）。同时，Load/Store结构和规整的指令格式成为反复出现的模式，这是后续设计高效数据通路的基础。
- 完整的编程视角：学习编写完整Y86-64程序，使我们意识到除了计算逻辑，还必须关心内存布局（代码、数据、栈的地址安排）。这连接了ISA与后续的链接、加载和操作系统概念。
- 工具链的重要性：YAS和YIS构成了最小但完整的开发环境。汇编器将符号化指令映射为二进制，模拟器则建立了一个可预测的执行沙盒。这是验证处理器设计正确性的关键。
- "实现"与"扩展"的思维：练习题引导我们思考如何用现有指令"实现"新指令，这揭示了指令集的可扩展性以及硬件/软件协同设计的思路------软件模拟的功能，可以由硬件固化来提速。
核心启示：一个指令集体系结构（ISA）的生命力，不仅在于其定义，还在于支持其运行的软件工具链和编程实践。Y86-64虽然简单，但通过亲手编写和调试其汇编程序，我们能深刻体会到指令集设计选择对编程的影响，并为后续理解如何用硬件高效实现这个ISA做好充分准备。从"编程"到"模拟执行"的闭环，是学习处理器体系结构不可或缺的实践环节。
