前言

在上一篇文章中，我们完成了串口通信链路的最后一步 ------ 有效帧解析，成功将上位机下发的字节流，转换成了可以被业务层使用的CmdVel速度指令。

而在整个机器人底盘系统中，通信任务只负责 "接收指令"，真正让底盘动起来的，是这篇文章的主角 ------ControlTask控制任务。它是整个系统的 "执行者"，负责将抽象的速度指令，转换成电机的实际 PWM 输出，并构建起一套兼顾安全、实时性和效率的闭环控制逻辑。

一、控制任务总体概述

控制任务（ControlTask）是底盘控制的 "执行核心"，它的职责非常清晰：
接收指令 ：响应CommTask的通知，获取最新的速度指令CmdVel。
运动解算 ：根据底盘运动学模型，将线速度 / 角速度转换成左右轮的目标速度。
闭环控制 ：通过 PID 算法，计算出合适的 PWM 占空比，驱动电机运转。
安全兜底：当指令超时或通信中断时，自动触发刹车逻辑，保证系统安全。

睡（IDLE）：没指令时，车不动，任务睡觉，省电。

醒（通知）：上位机发指令，CommTask 唤醒 ControlTask。

算（RUN）：

拿指令 -> 算左右轮速度 -> PID 算占空比 -> 输出 PWM。

回到睡：

你停止发指令了（指令超时），或者你发了停止指令。

ControlTask 检测到要停了，就回到步骤①，输出 0 并睡觉。

为了兼顾系统安全性、实时性和资源利用率，我们没有采用固定周期的裸循环设计，而是设计了两级运行模式，实现了从 "休眠待命" 到 "全速运转" 的平滑切换。

二、核心设计：两级运行模式（IDLE / RUN）

两级运行模式设计即该任务在逻辑上化为空闲模式（CTRL_IDLE）和运行模式两种状态。

ControlTask 的核心设计思想是：只有在确实存在运动指令时，才执行闭环控制；在无指令或车辆已停止时，彻底退出控制循环，进入低功耗的阻塞等待状态。

2.1、CTRL_IDLE 模式：低功耗休眠待命

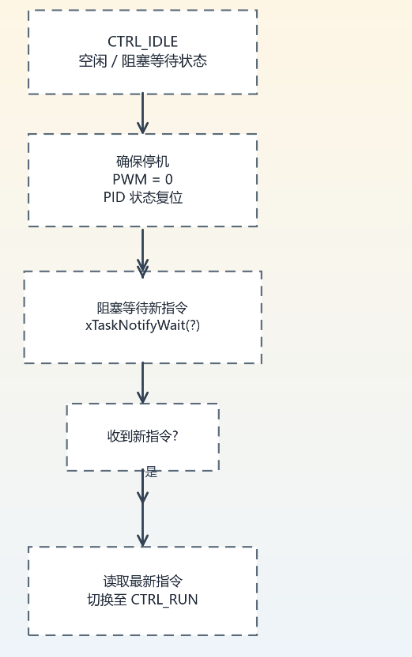

当系统认为当前不存在有效速度指令，或车辆已完成刹停并处于稳定状态时，ControlTask 会进入CTRL_IDLE模式。此时，任务的首要目标不是执行控制算法，而是确保底盘安全、降低系统负载。

PWM清零： 主动将左右轮 PWM 输出清零，确保电机不会被误驱动。
PID 复位 ：对 PID 控制器进行复位，清除积分项和历史误差，防止下次进入运行模式时因残留状态导致突变输出。
**阻塞等待：**调用xTaskNotifyWait(portMAX_DELAY)，无限期等待来自CommTask的 "新指令" 事件通知。在此模式下，CPU 占用率几乎为零，系统处于 "静默待命" 状态。

这个阻塞等待机制其实可以类比linux驱动开发中的阻塞 I/O模式的机制。

调用方都会在无数据/无事件时进入阻塞，不忙等占用 CPU。

FreeRTOS 里阻塞的是任务；Linux 阻塞 IO 里通常是用户线程/进程。

2.2、CTRL_RUN 模式

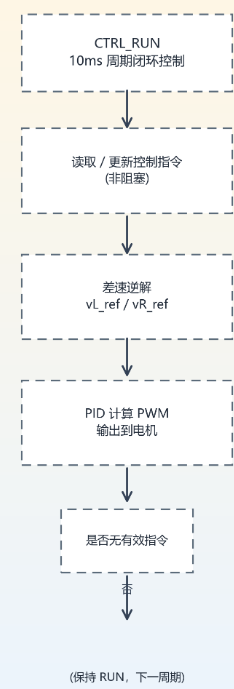

当通信任务接收到新指令并唤醒 ControlTask 后，任务会从CTRL_IDLE切换到CTRL_RUN模式，开始承担闭环控制职责。此时，任务以固定的10ms周期（100Hz）运行，每个周期内完成一次完整的控制计算。包括指令接收、目标速度生成、PID运算及PWM输出。

三、任务间通信：FreeRTOS 任务通知

ControlTask 与CommTask之间，没有采用轮询或消息队列的方式交互，而是使用了 FreeRTOS 提供的任务通知（Task Notification）机制。这是一种轻量级、低开销的任务间通信手段，核心思想是：让不需要运行的任务主动进入阻塞状态，只在收到通知时才被唤醒，从而避免无谓的 CPU 占用。

工作原理
获取句柄：ControlTask 启动时，通过xTaskGetCurrentTaskHandle()获取自身句柄，并保存为全局变量，该句柄相当于ControlTask在FreeRTOS里的唯一标识。

其他任务可以通过该句柄精准向ControlTask发送通知，供CommTask使用。
发送通知 ：当CommTask解析到新指令时，调用xTaskNotify(g_controlTaskHandle, CTRL_NOTIF_NEW_CMD, eSetBits)，向 ControlTask 发送事件通知。
ControlTask 在CTRL_IDLE模式下，通过xTaskNotifyWait(portMAX_DELAY)无限期等待通知；在CTRL_RUN模式下，则使用非阻塞方式快速检查是否有新指令。

任务通知完成一次从 "事件触发" 到 "状态切换" 的完整过程实现了控制任务从休眠到运行的平滑过渡过程如下：

当 ControlTask 在阻塞状态下收到任务通知后，会读取通知值并判断其中是否包含 "新速度指令" 事件标志。如果检测到该事件，控制任务会立即从通信模块中获取最新的速度指令，并切换自身运行模式为 CTRL_RUN，开始进入周期性的闭环控制流程。

cpp 复制代码

uint32_t notify_val = 0;
// 非阻塞方式检查是否有新通知
if (xTaskNotifyWait(0x00, 0xFFFFFFFF, &notify_val, 0) == pdTRUE)
{
    if (notify_val & CTRL_NOTIF_NEW_CMD)
    {
        // 收到新指令，更新目标速度
        ref_cmd = Comm_GetLatestCmdVel();
        last_cmd_tick = xTaskGetTickCount();
    }
}

四、完整工作流程（时序图解析）

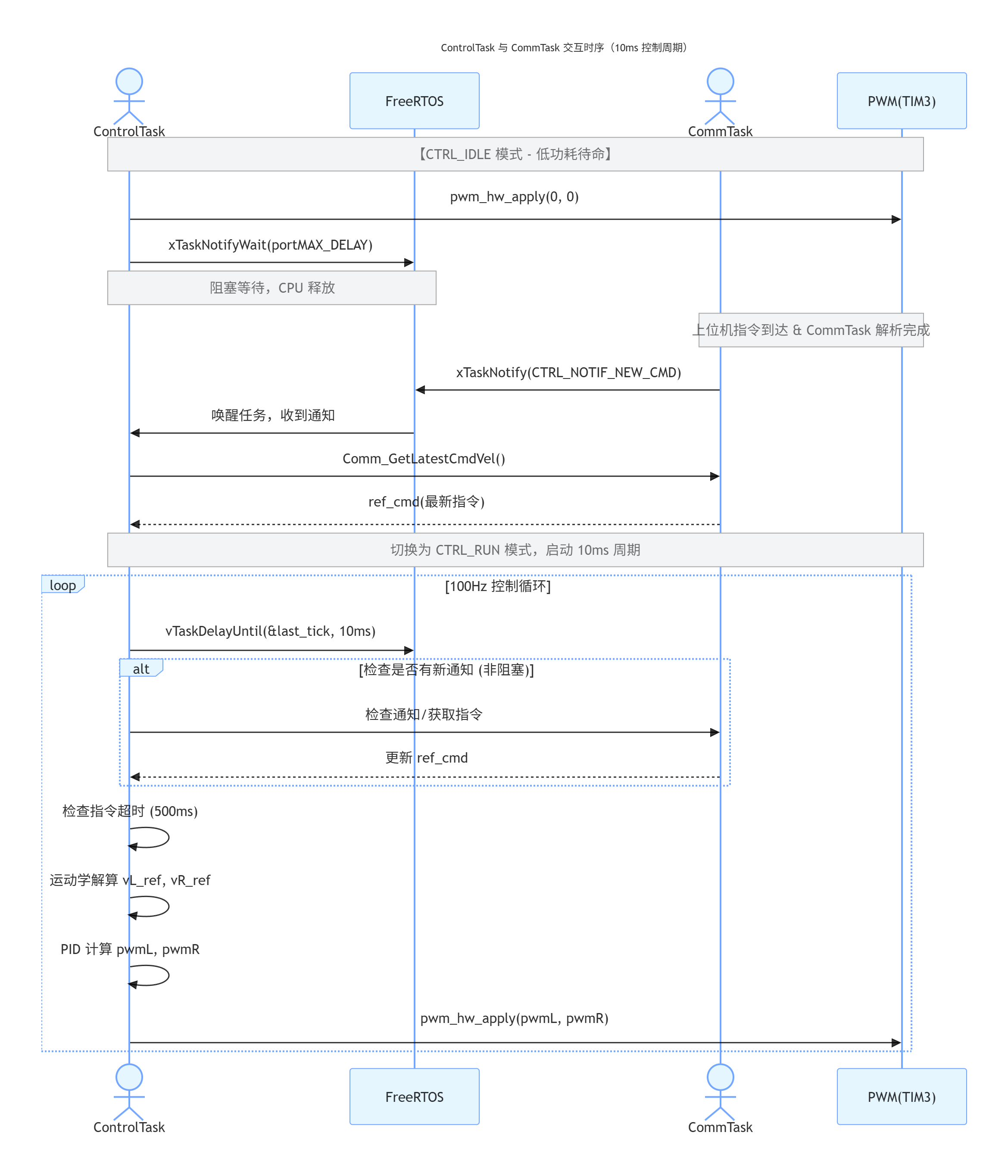

本图展示了控制任务（ControlTask）与通信任务（CommTask）的完整交互时序。
初始状态： ControlTask 处于 CTRL_IDLE 模式，通过 xTaskNotifyWait 无限期阻塞等待，此时电机输出刹车 PWM，系统功耗极低。
事件触发： 当 CommTask 解析到上位机新指令并发送通知后，FreeRTOS 内核唤醒 ControlTask。
模式切换： ControlTask 立即读取最新指令（ref_cmd），切换至 CTRL_RUN 模式，开始以 10ms 周期执行闭环控制。
**实时运行：**在运行周期内，任务非阻塞检查通知，执行指令超时保护、运动学解算、PID 计算及 PWM 输出，实现底盘的平滑驱动。

总结

ControlTask 作为机器人底盘的核心执行单元，通过两级运行模式（IDLE 休眠待命 / RUN 闭环控制）实现了低功耗与高性能的兼顾，依托 FreeRTOS 任务通知完成与通信任务的高效解耦，全程做到无指令不占用 CPU、有指令快速响应、异常时自动刹车。
