按键控制LED&光敏传感器控制蜂鸣器

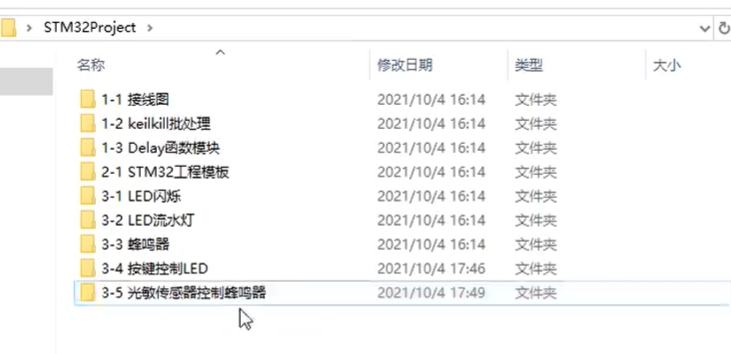

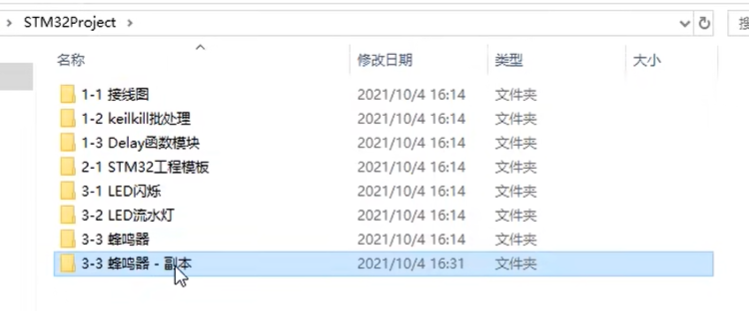

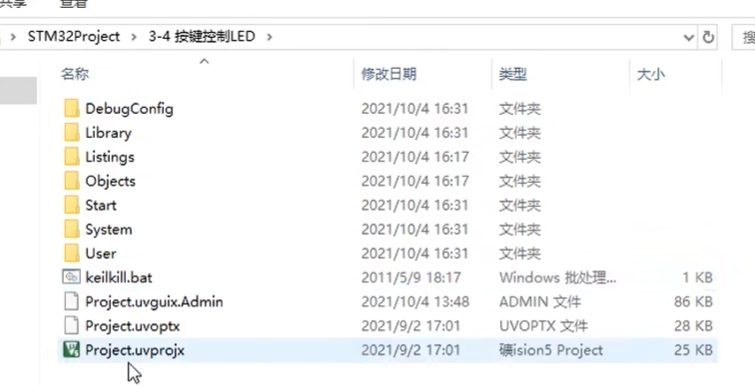

改个名字：
下面完成led和按键的驱动代码，这两部分驱动代码都混到主函数里面，代码太乱了，对于驱动代码而言，一般封装起来，单独放在.c和.h里，模块化编程方式：

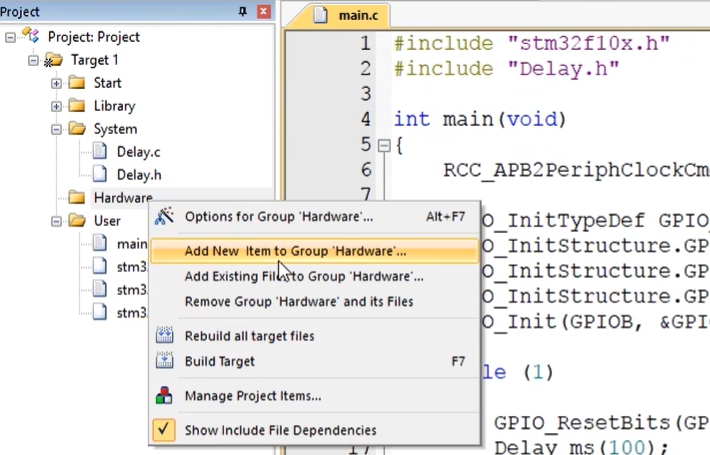

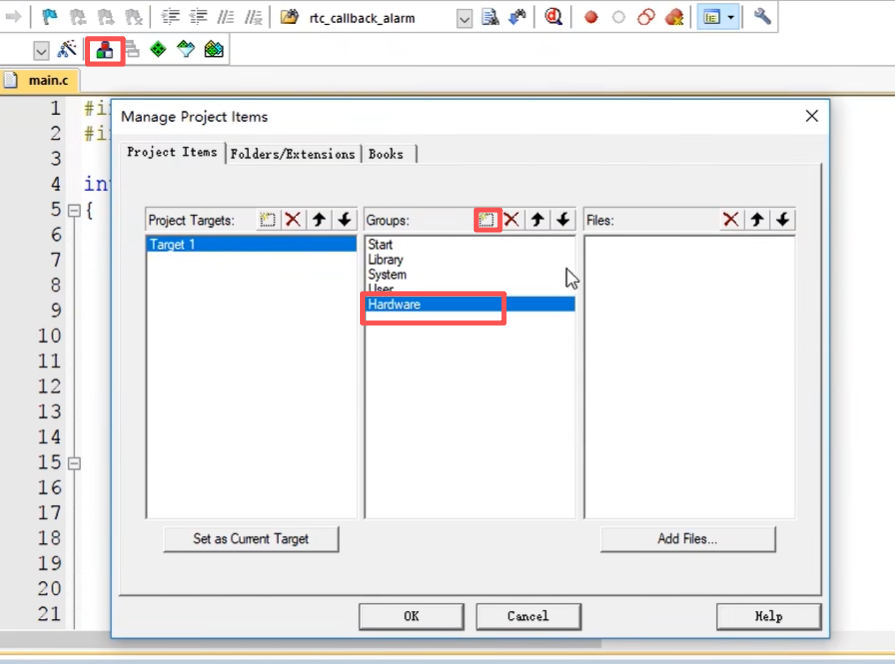

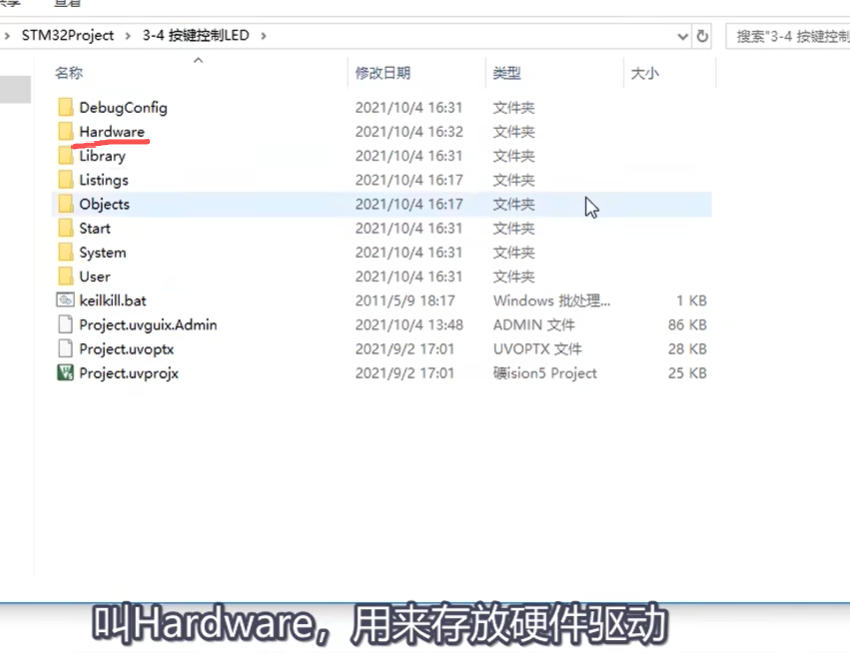

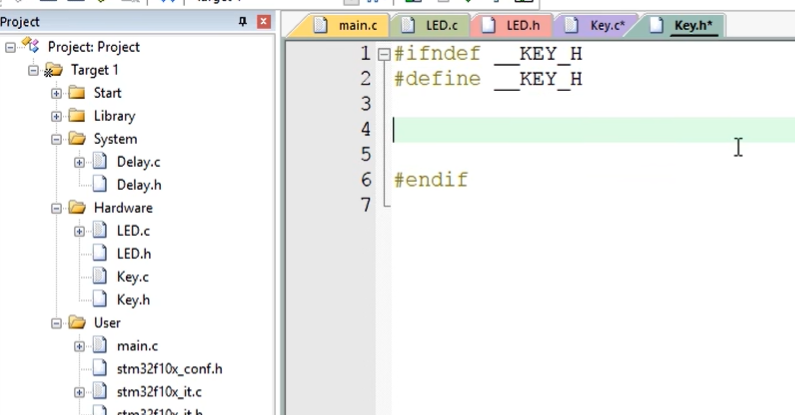

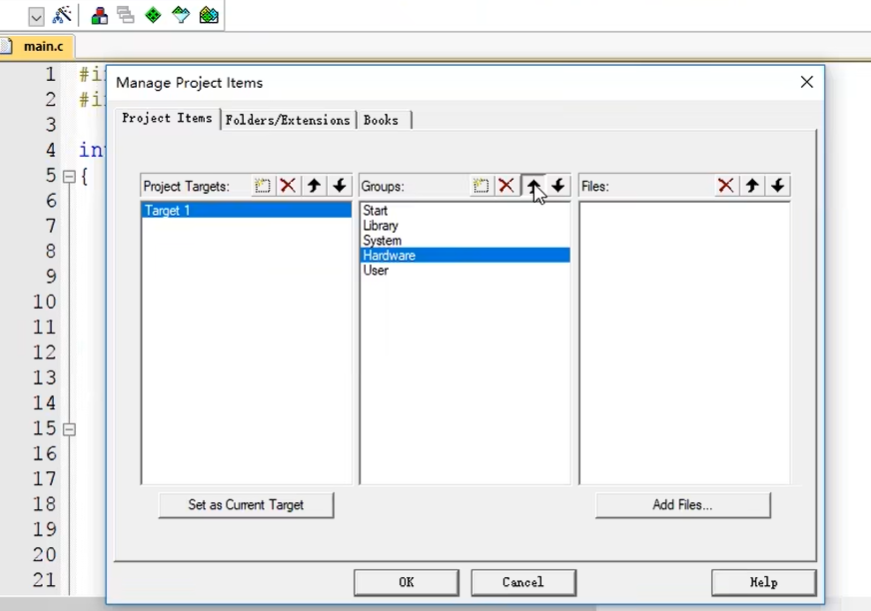

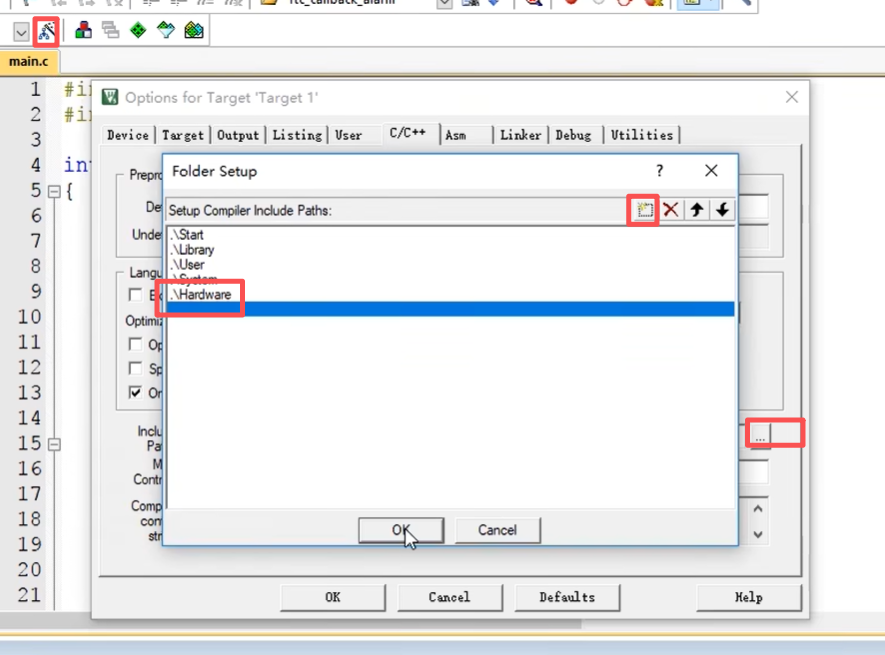

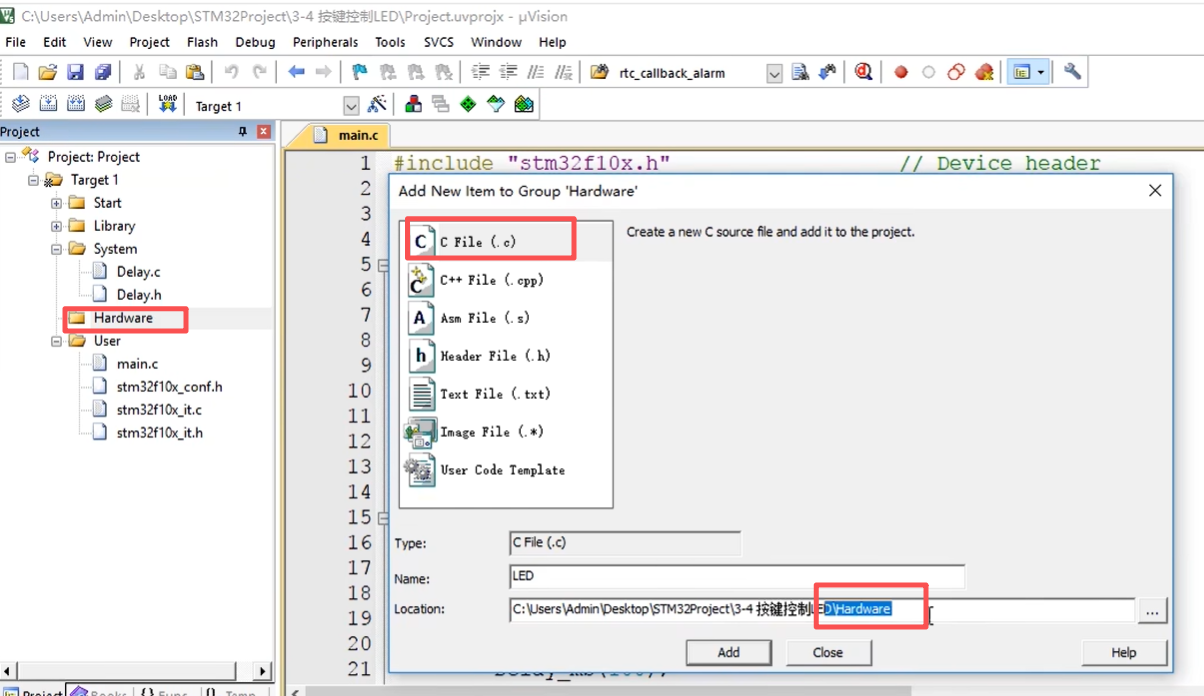

模块化编程：
led闪烁：

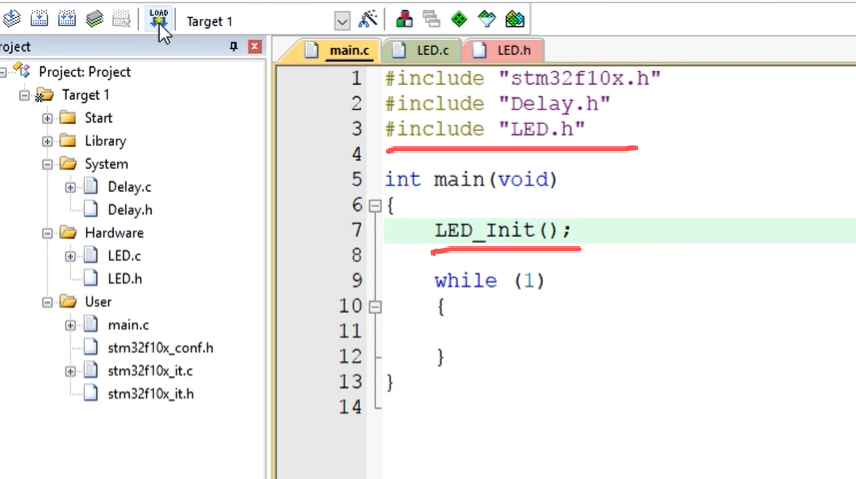

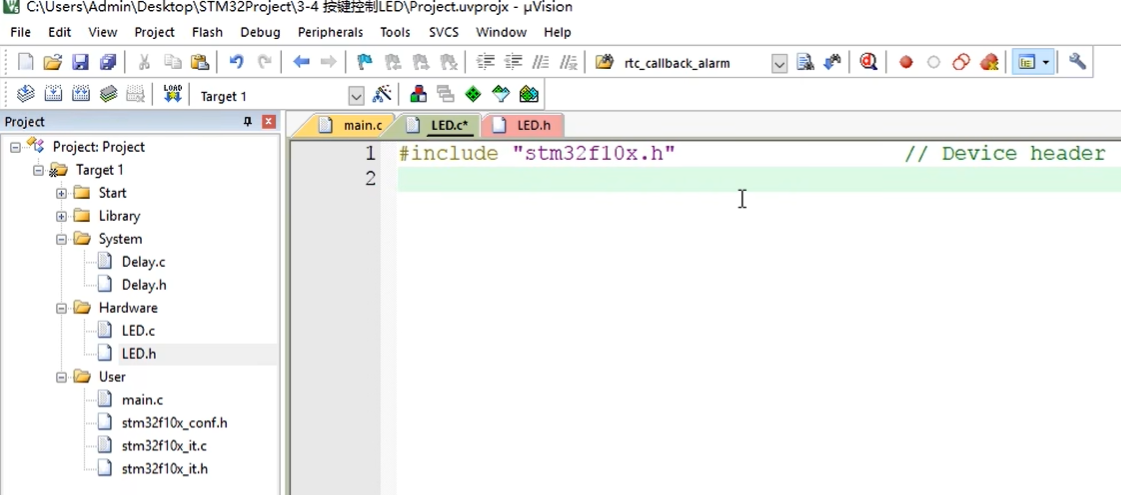

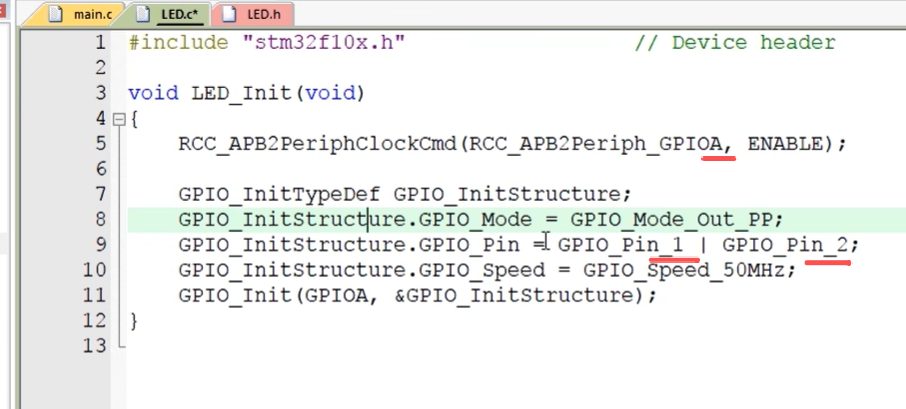

在.c加led初始化函数：

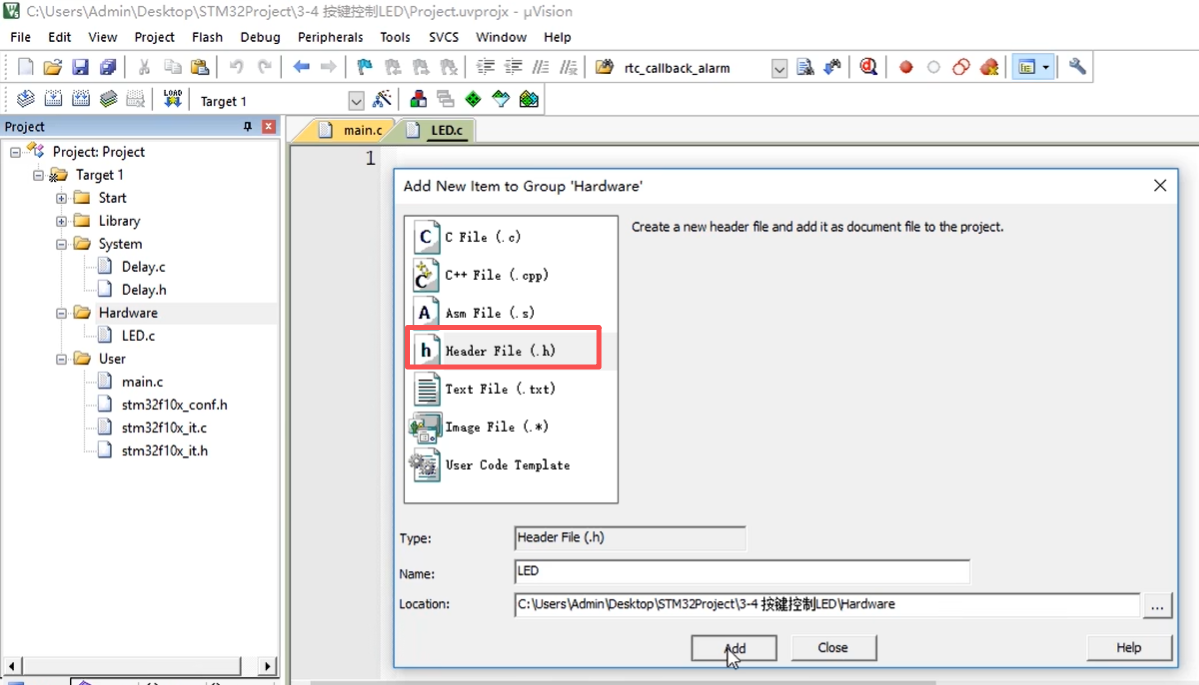

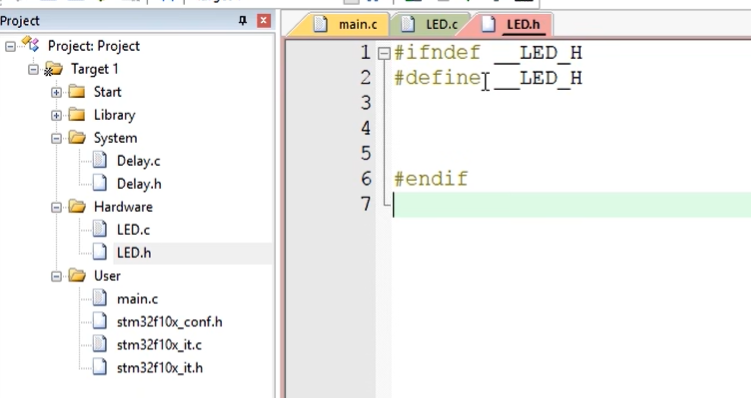

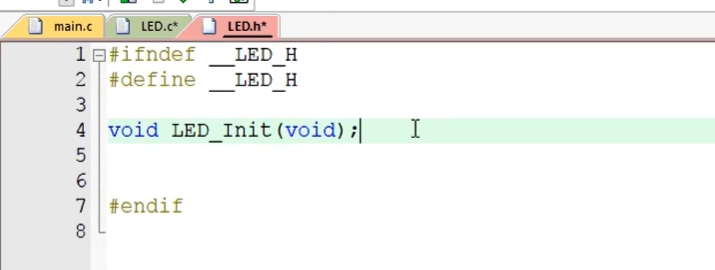

.h文件：

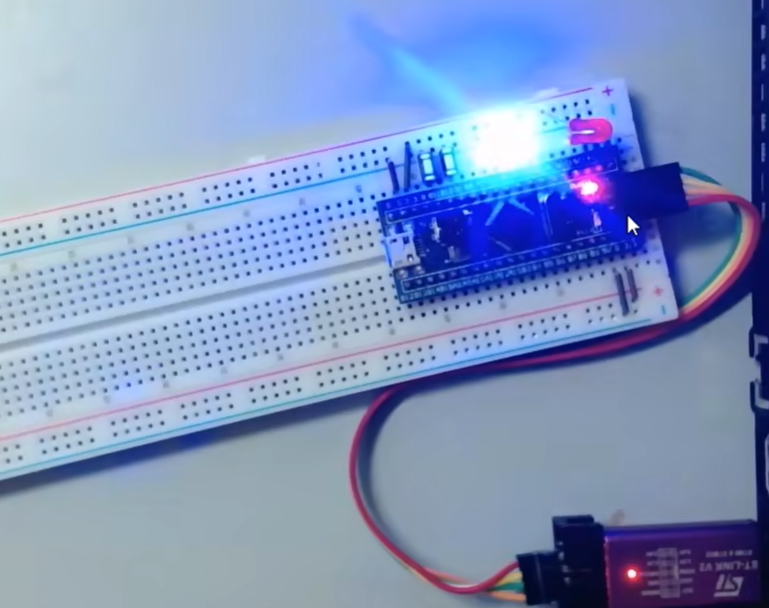

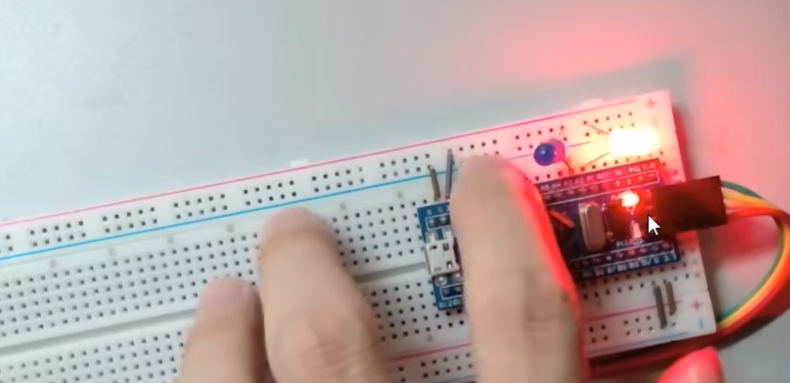

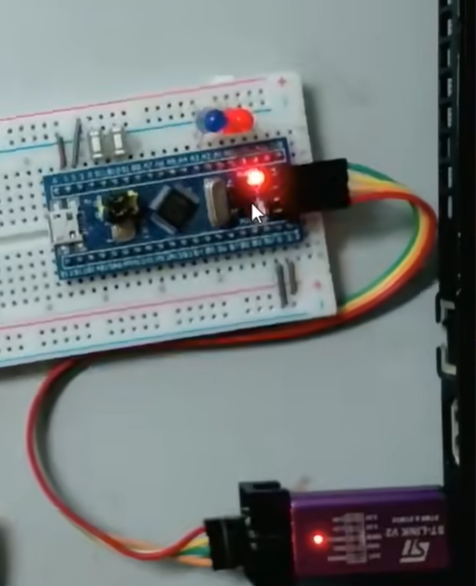

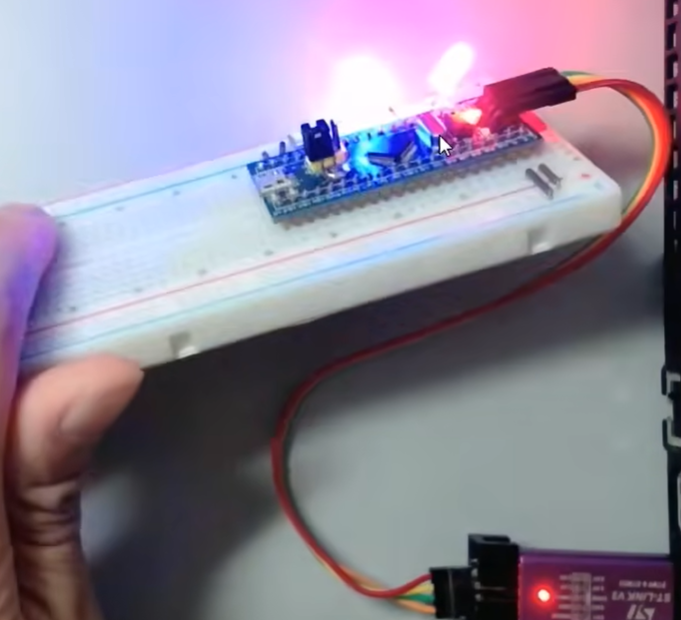

可以看到led亮起来了，因为gpio配置好了之后默认就是低电平，所以还没有操作LED就亮起来了

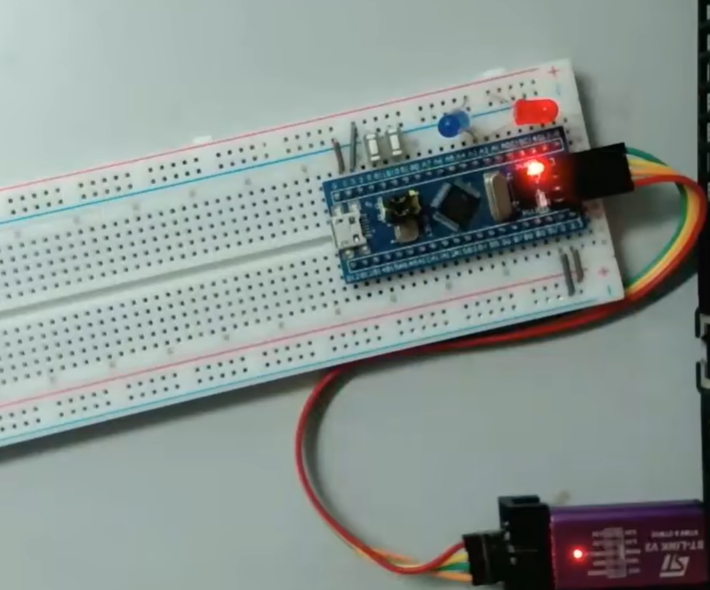

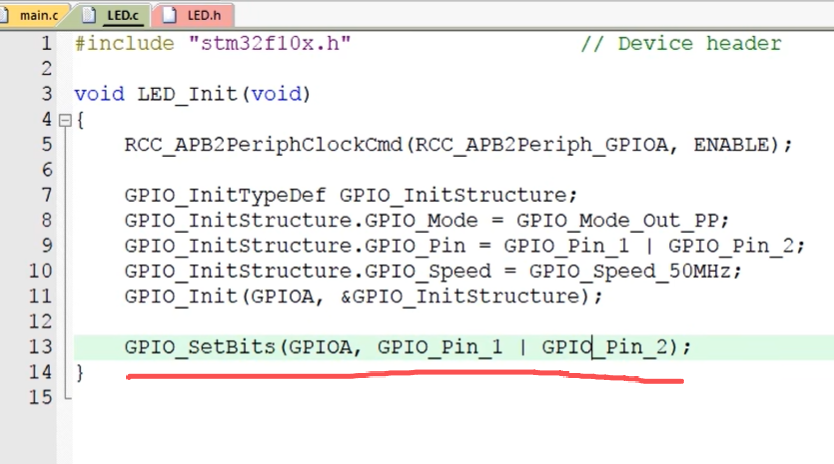

可以在初始化里面加上这行，设置高电平，初始化后就熄灭了

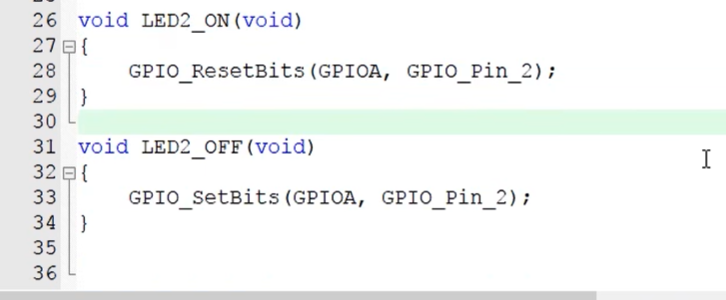

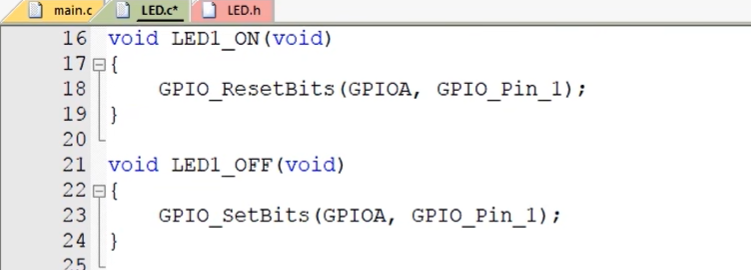

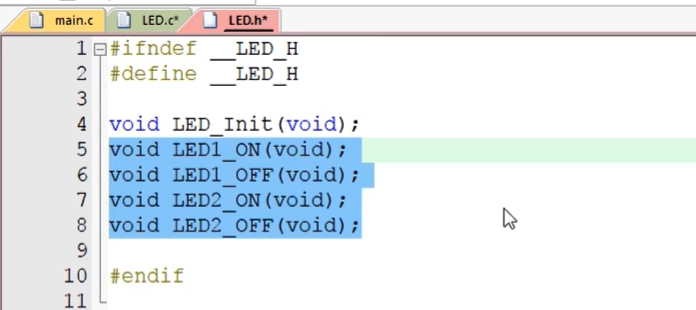

添加led的开关函数：

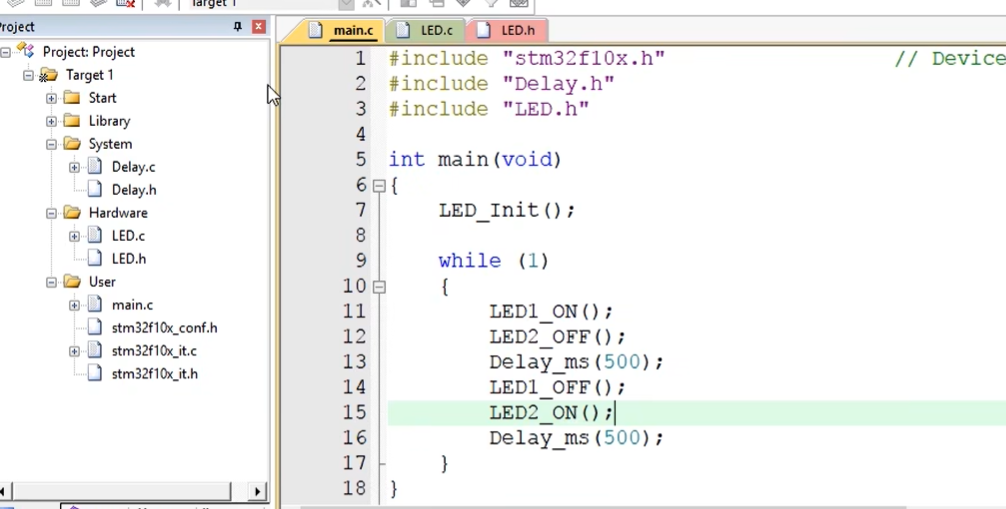

两个led交替闪烁：
独立按键控制led：

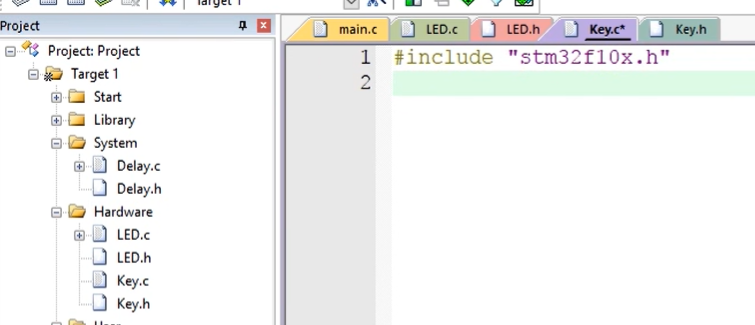

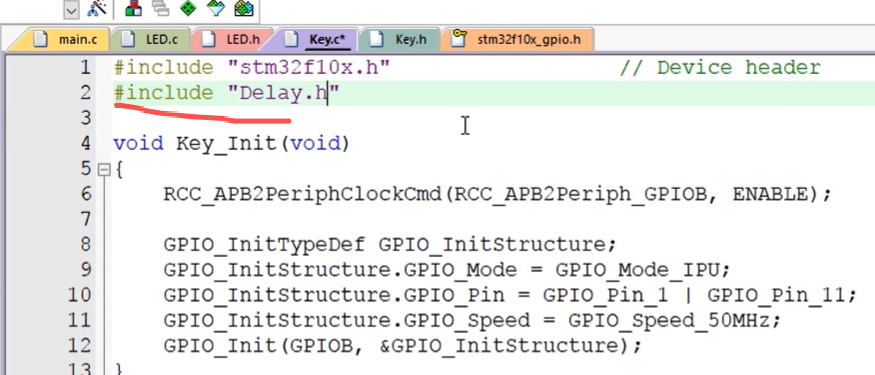

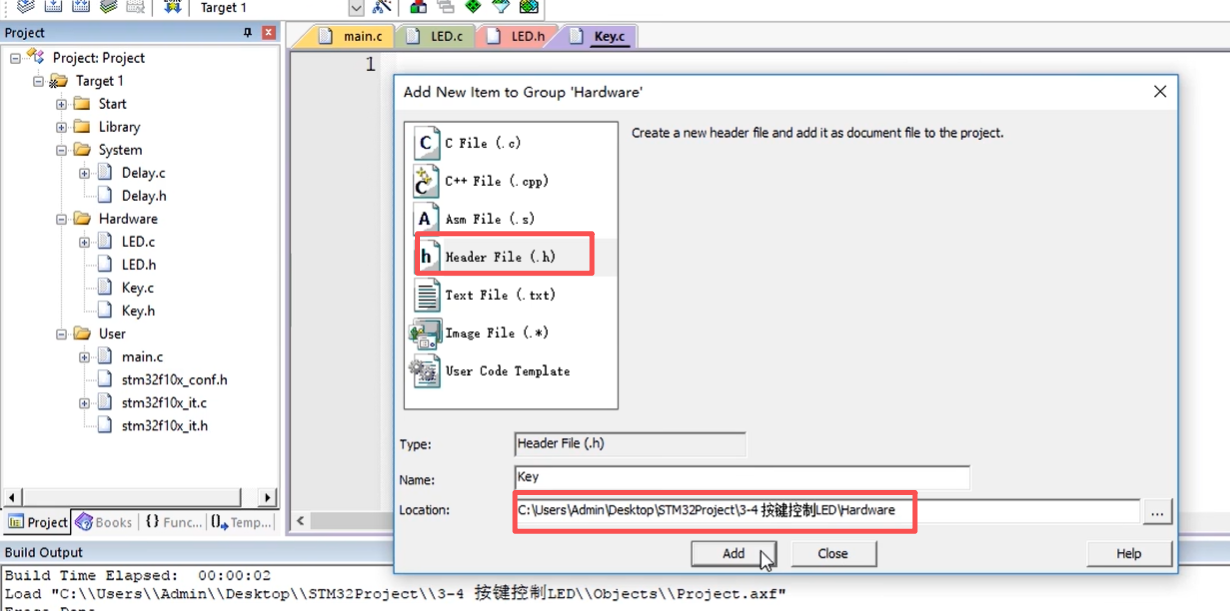

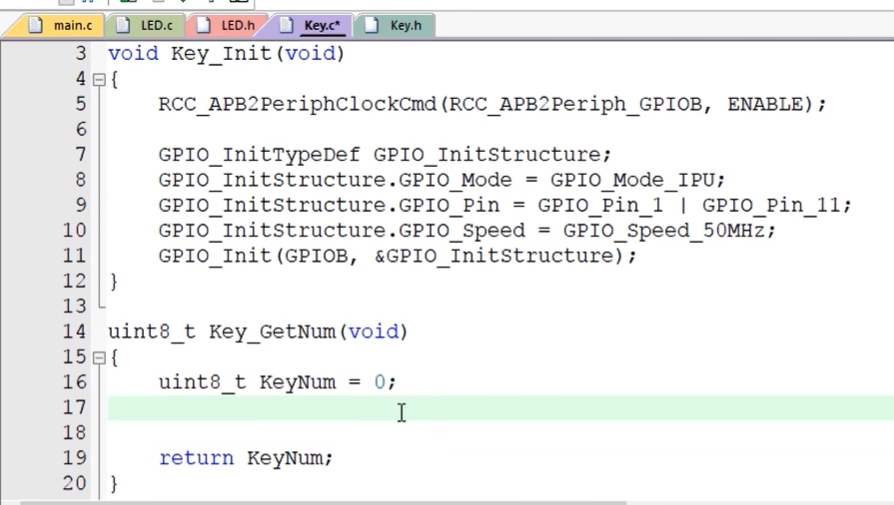

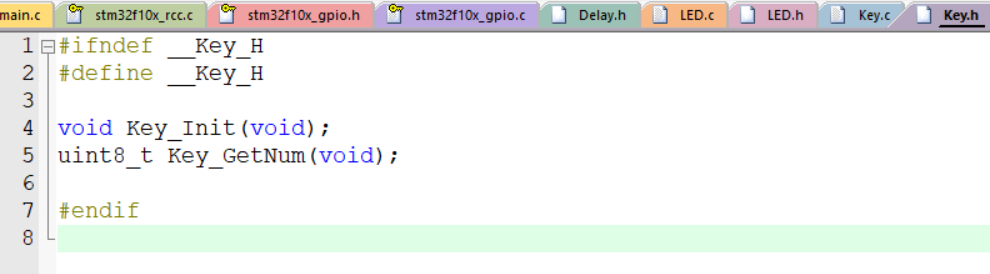

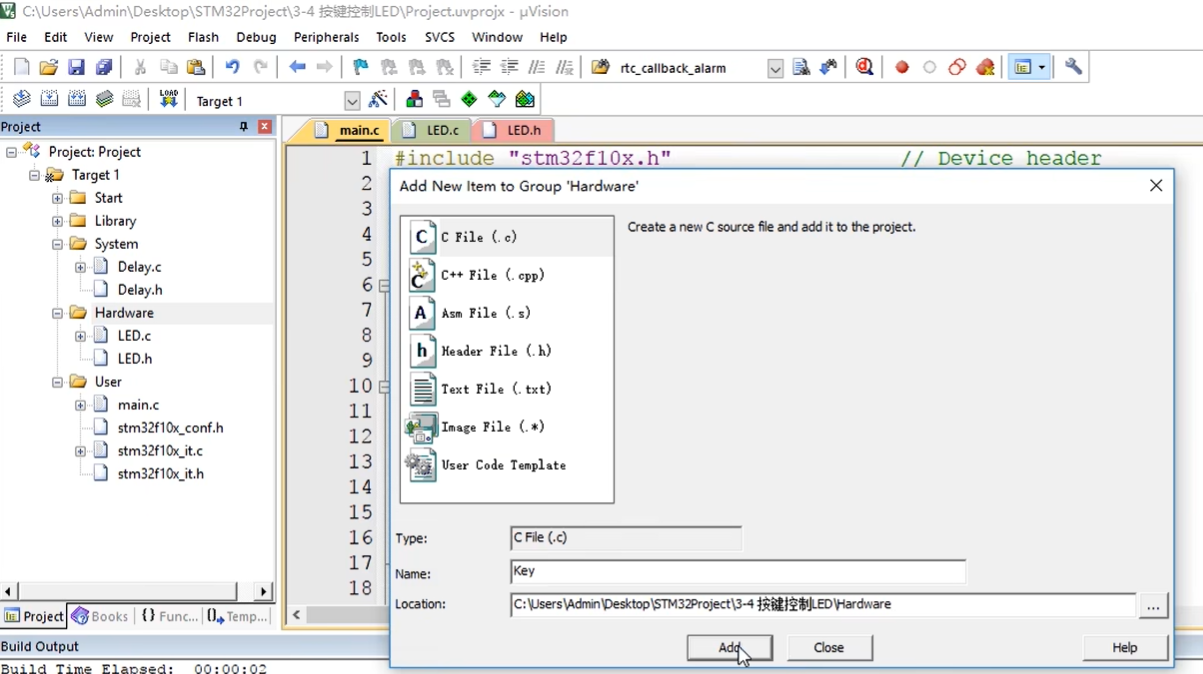

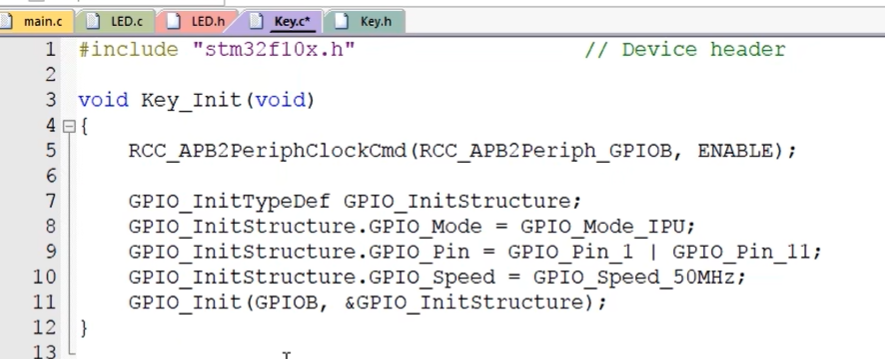

按键驱动代码：

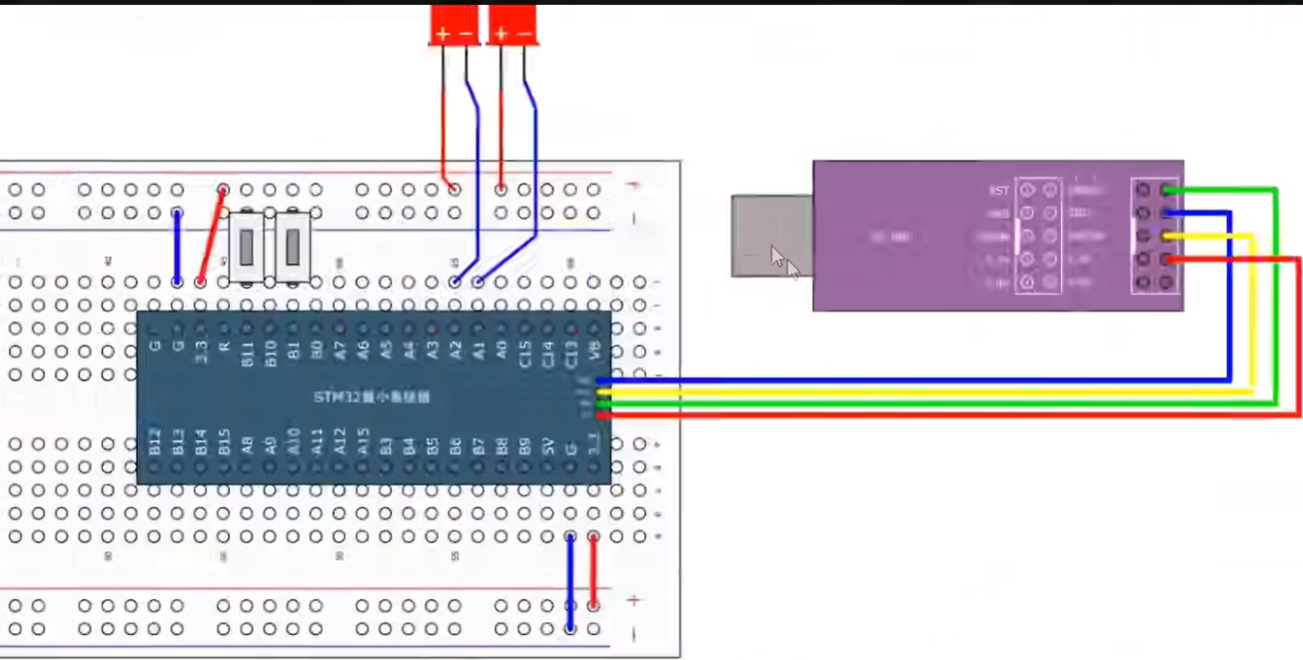

我们的按键是接在 GPIOB 上的，所以第一个参数是 RCC_ APB2 外设 GPIOB。 然后第二个参数写 enable 开启时钟。接着跟 GPIO 输出也是一样啊，另一个结构体变量 GPIO_ LED InitTypeDef，变量名叫 GPIO_ LED 的 structure。 然后把结构体的成员用点运算符都引出来，先放在这。
最后调用 GPIOInit的函数，第一个参数是 GPIO B， 初始化 GPIO B外设。第二个参数是结构体变量名，前面加上取地址的符号。
然后填一下参数，第一个 GPIO mode， 这里因为我们需要读取按键，所以我们需要选择 GPIO mode ipu 上拉输入啊。第二个 GPIO pin， 因为我们按键接在了 p P1 和 P11 口上，所以写 GPIO_ Pin1 或上 GPIO_ Pin11，选中 1 号和 11 号口。第三个 GPIO_ Speed 的，这里的速度是 GPIO 的输出速度哈，在输入模式下这个参数其实是没用的，那我们还是填上 GPIO_ Speed 的 50 兆赫兹哈，这个也没啥影响。这样按键的初始化就完成了。

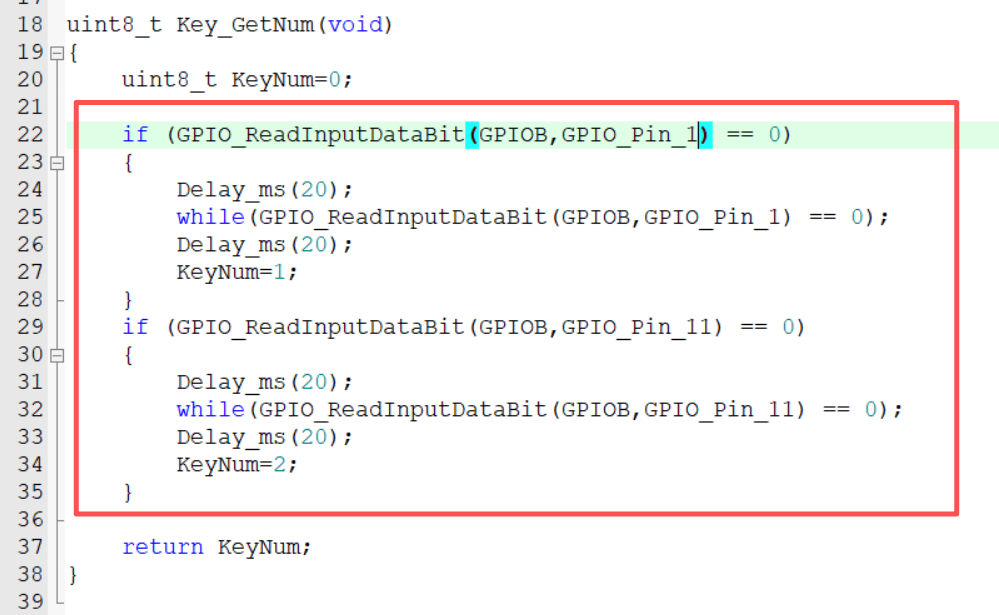

接着我们再来写个读取按键值的函数。我们在这下面写上

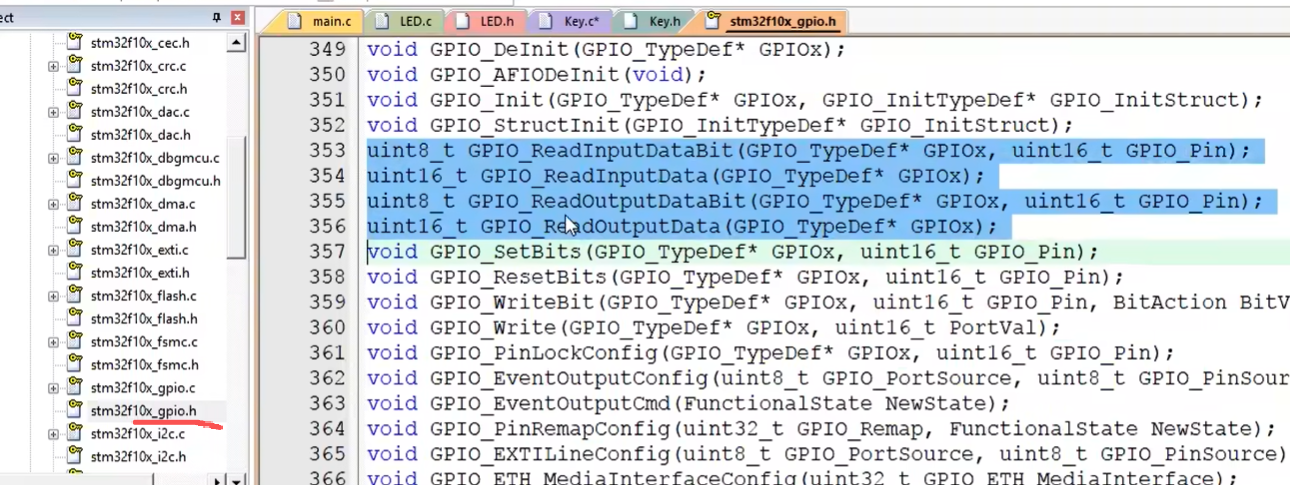

在中间这里我们就需要用到读取 GPI O 端口的功能了。那先找一下 GPI O 的库函数文件，打开 GPI O 点 h 的文件，翻到最后。来看一下这四个 GPI O 的读取函数。
第一个是 GPI O_ Read_ input_ DataBit，这个函数是用来读取输入数据寄存器某一个端口的输入值哈。它的参数是 GPI O _X 和 GPI O _PIN，用来指定某一个端口。返回值是是 Unit 8 杠 7，代表这个端口的高低电平。读取按键我们就需要用到这个函数啊。我们再看一下第二个，
GPIO_ Read_ input_ Data。这个函数比上一个函数少了个 bit，它是用来读取整个输入数据寄存器的。参数只有一个 GPIO_ X，用来指定外设。返回值是 uint16_ t，是一个 16 位的数据。每一位代表的端口值。
第三个， GPIO_ ReadOutputDataBit， 这个函数是用来读取输出数据寄存器的某一个位啊。所以原则上来说它并不是用来读取端口的输入数据的。这个函数一般用于输出模式下，用来看一下自己输出的是什么。具体有什么用啊
那最后一个 GPIO_ ReadOutputData， 这个函数也是少了一个 bit 啊，意思也是一样，是用来读取整个输出寄存器的。

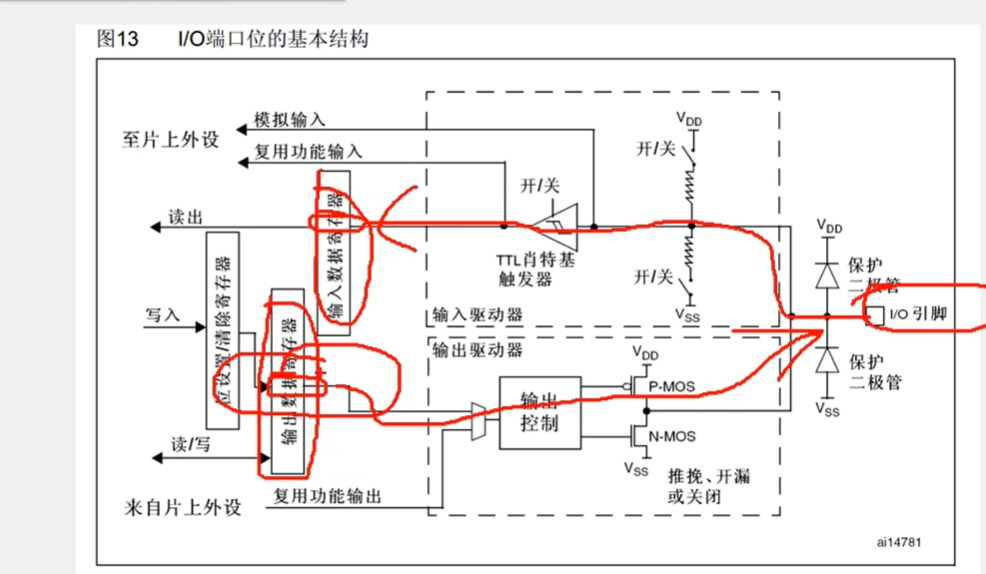

我们打开 PPT 看一下这个图啊，对照一下这个图应该就好理解了。 GPL_ Read_ input_ Data_ bit 就是读取这里输入数据寄存器的某一位。 GPL_ Read_ input_ Data 就是读取这整个输入数据寄存器。 GPL_ Read_ output_ Data_ bit 就是读取这里输出数据寄存器的某一位。 GPL_ Read_ output_ Data 就是读取这整个输出数据寄存器。
所以说如果你想读取 GPL 口的话，需要用 Read_ input 的这两个函数。如果在输出模式下想要看一下现在输出了什么，才需要用到 Read_ output 的这两个函数啊。这就是这四个函数的用途。

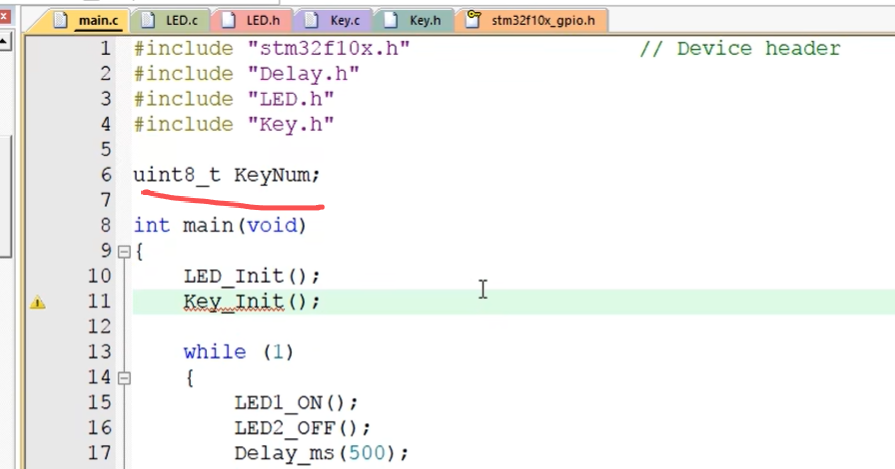

定义外面的是全局变量啊， 函数里面的是局部变量，两者的作用域不一样。在函数里面的是局部变量，只能在本函数里使用。在函数外面的是全局变量，每个函数都可以使用啊。在函数里优先使用自己的局部变量，如果没有，才会使用外部的全局变量。那我就用这个全局变量来接返回值啊，

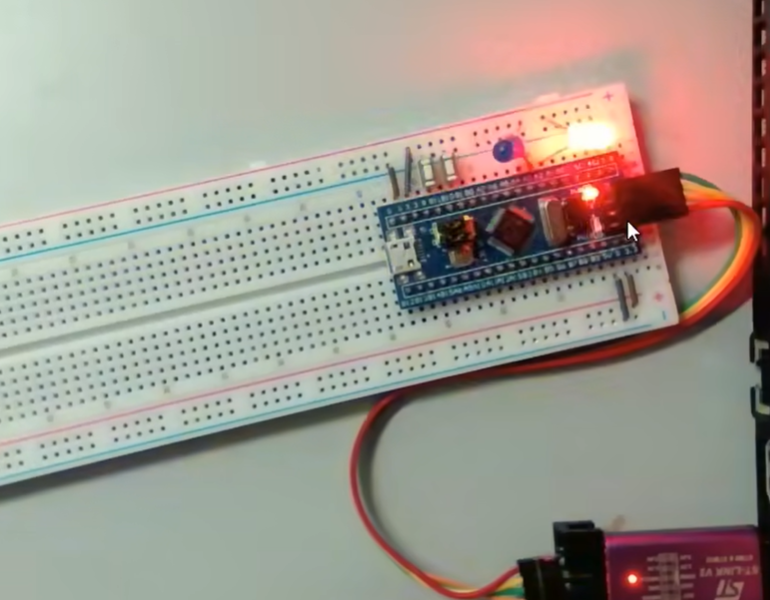

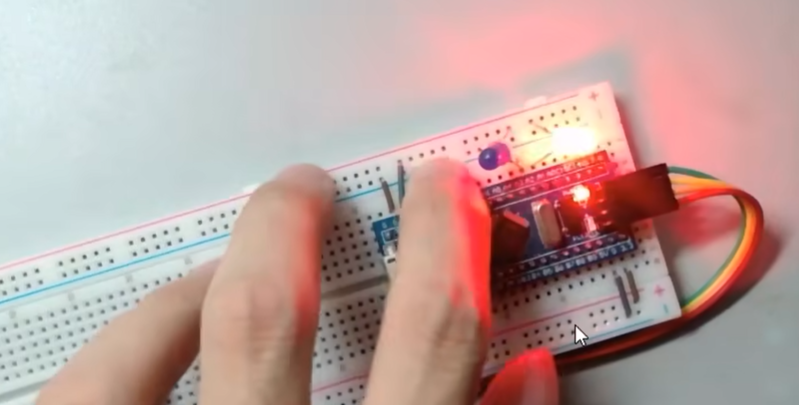

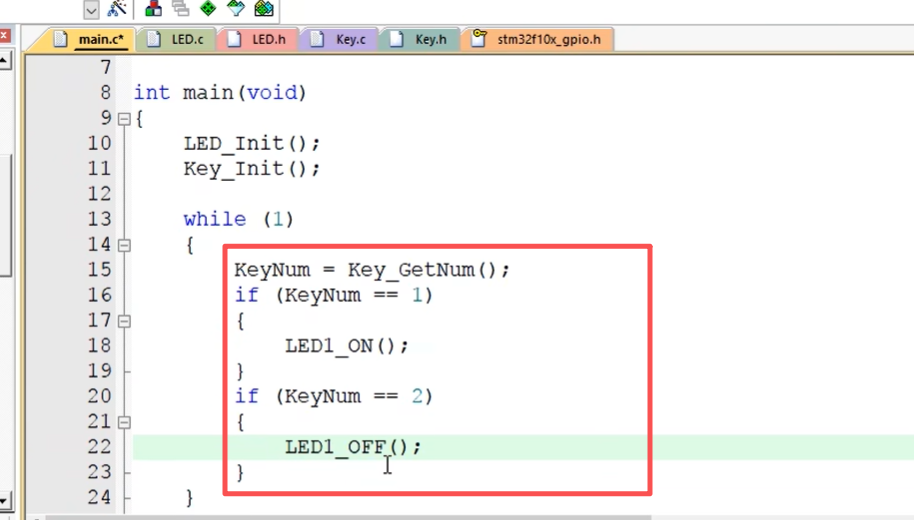

按下右边：led1点亮
按下左边：led1熄灭

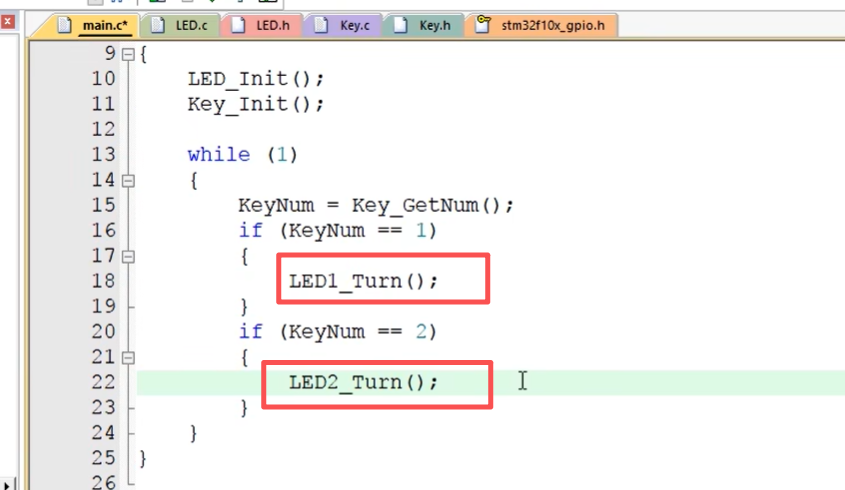

那我们演示的程序是按一下熄灭，再按一下点亮，也就是按键按下， LED 的状态取反，这个该怎么实现呢？这就需要用到 GPIO_ ReadOutputData 的函数了。

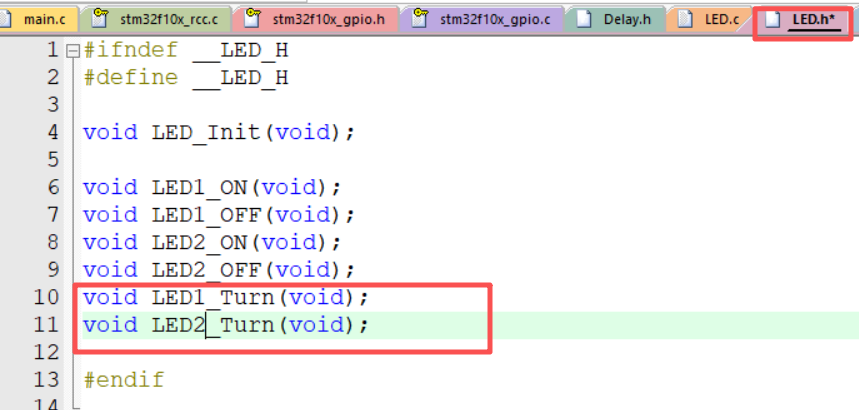

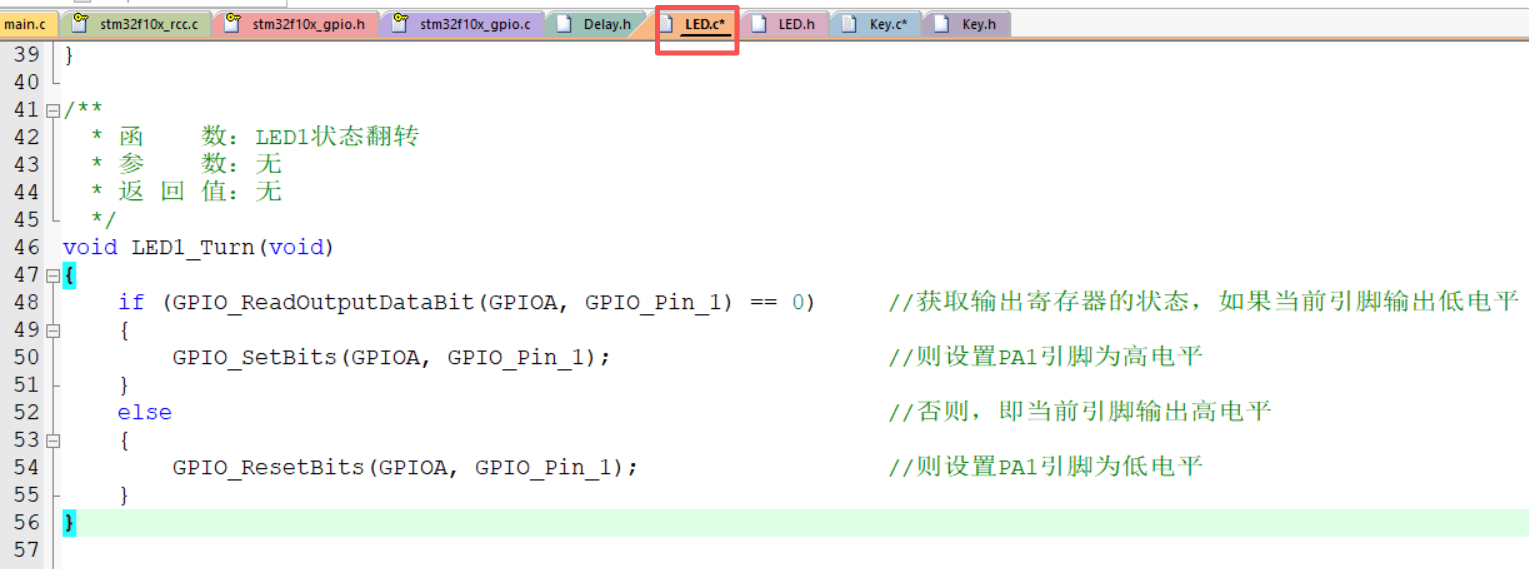

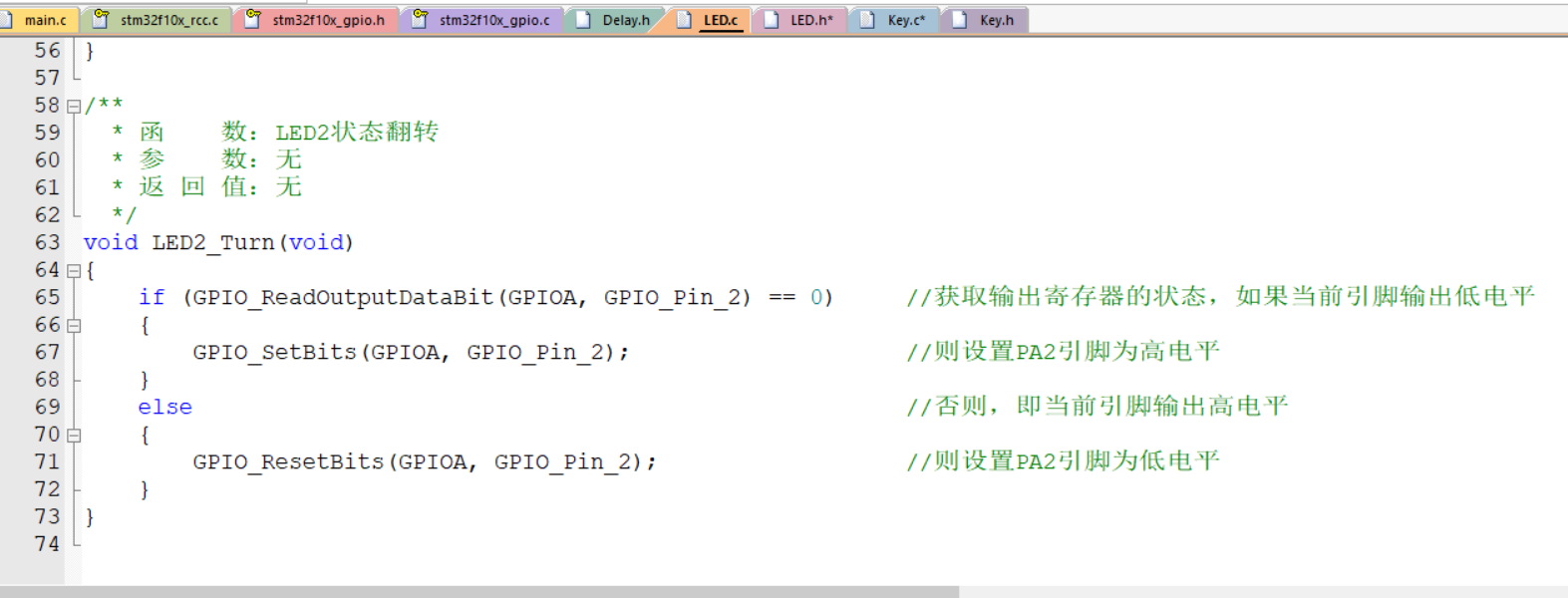

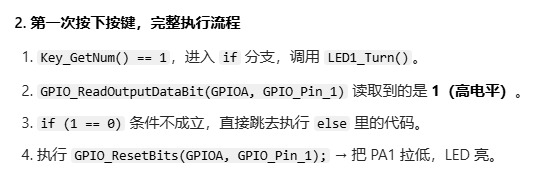

我们可以在 LED 的驱动里再加一个函数啊， void LED1Turn，调用这个函数， LED1 的状态取反。在里面我们可以写 if 复制一下 GPIO_ ReadOutputDataBit 这个函数，放到这里啊。
GPIO 刚被初始化为推挽输出模式时，输出寄存器的默认值是 0也就是说，引脚一上电、初始化完成，默认就是低电平
这样就实现了端口的电平翻转，这也是 GPIO_ ReadOutputData 函数的用途，一般用于输出模式下。
GPIO 刚被初始化为推挽输出模式时，输出寄存器的默认值是 0
led初始化代码会把pin1、pin2拉高
就可以实现按下亮，松手灭

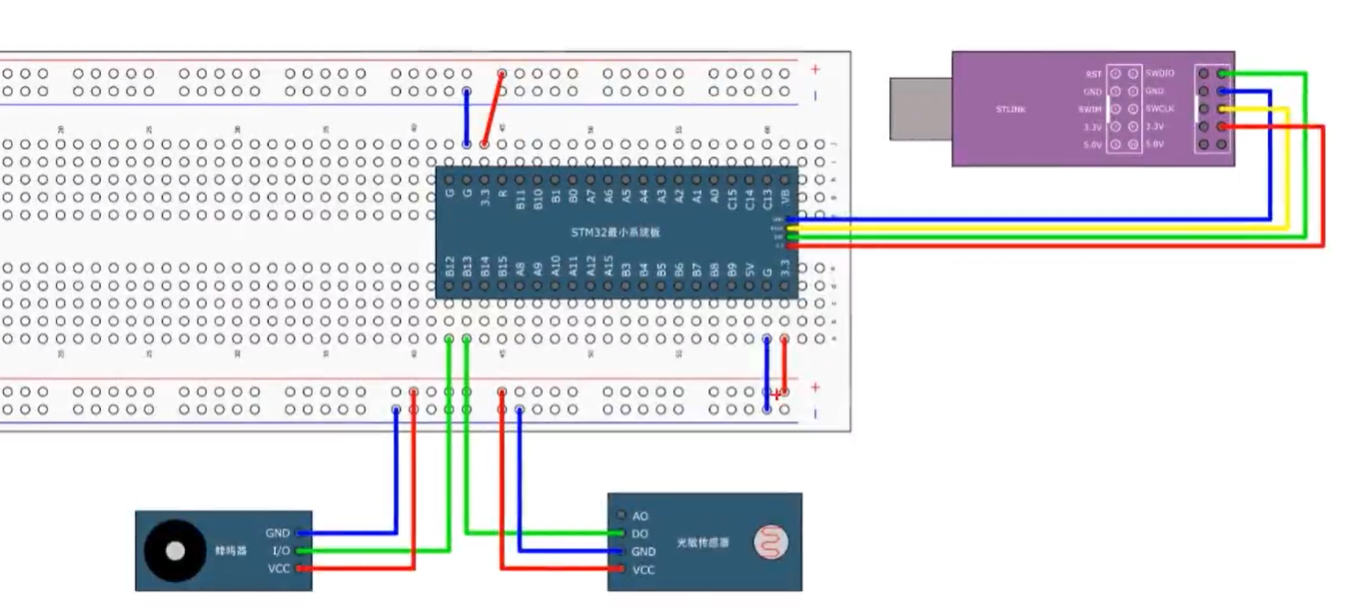

光敏电阻控制蜂鸣器：

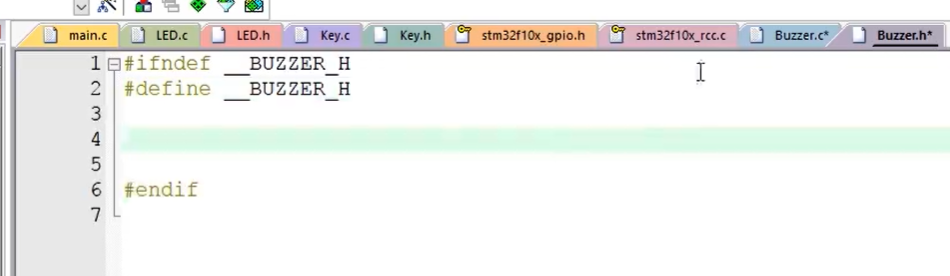

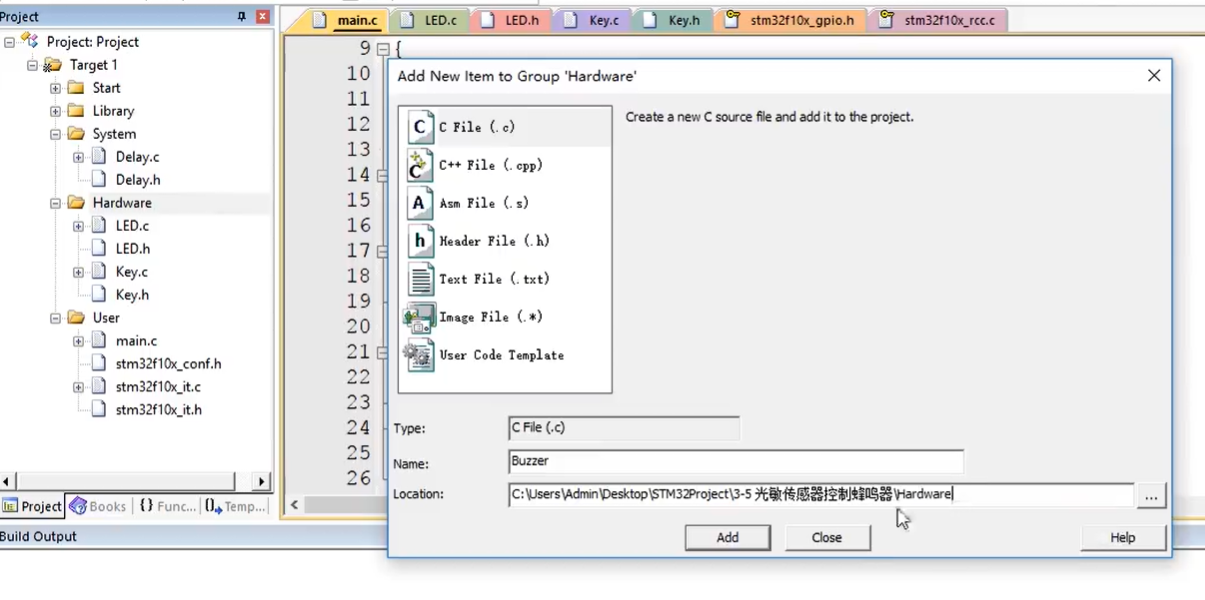

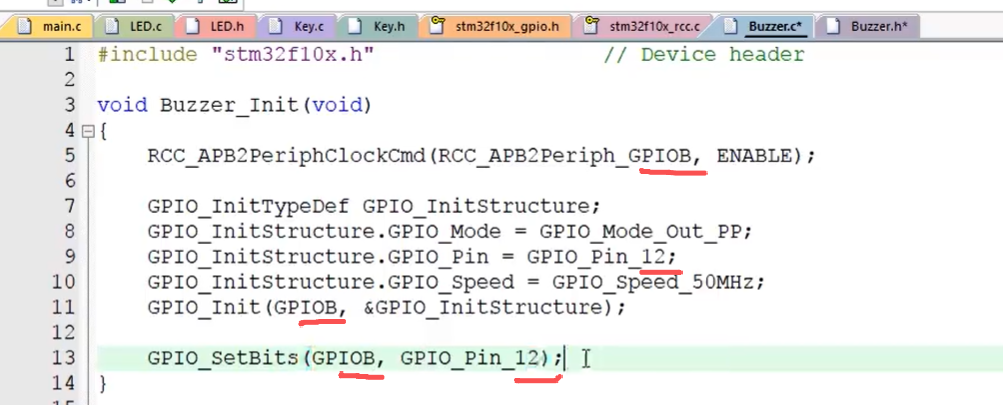

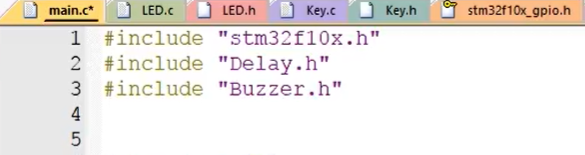

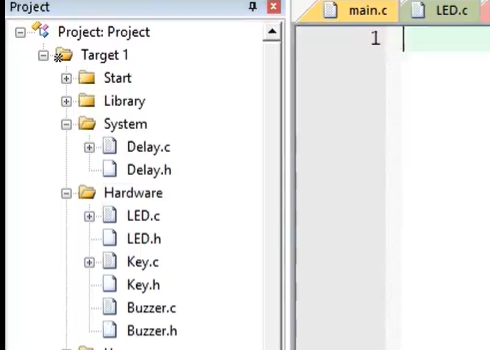

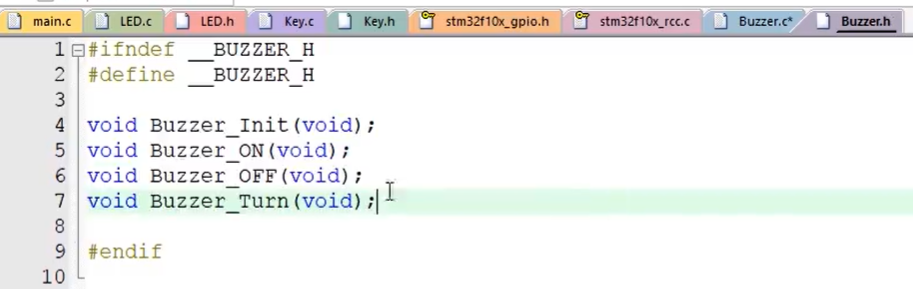

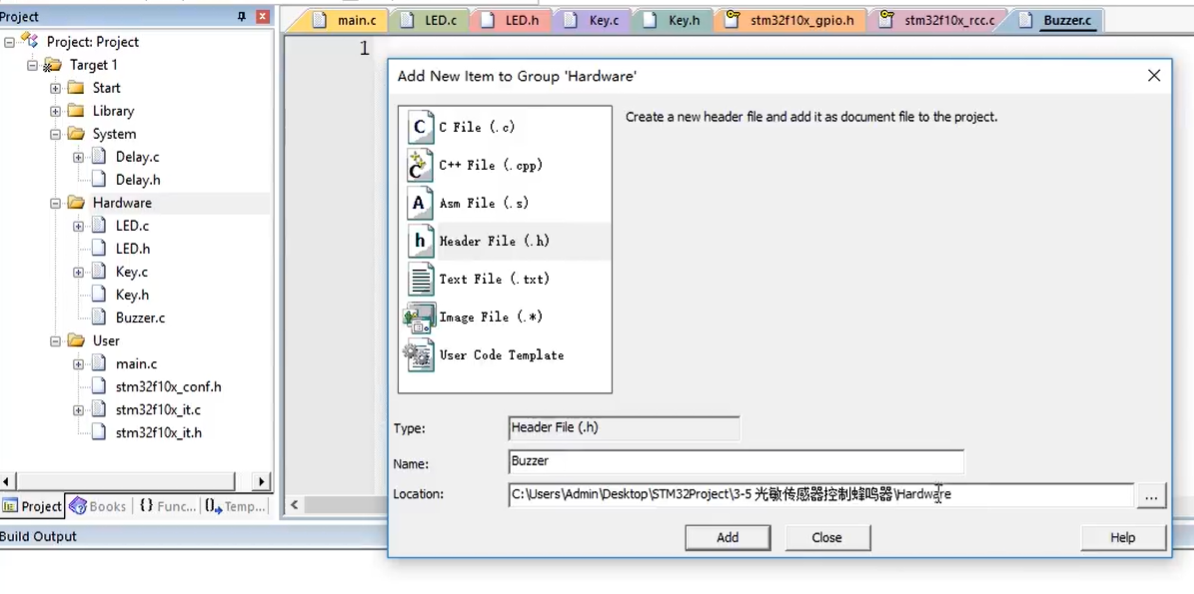

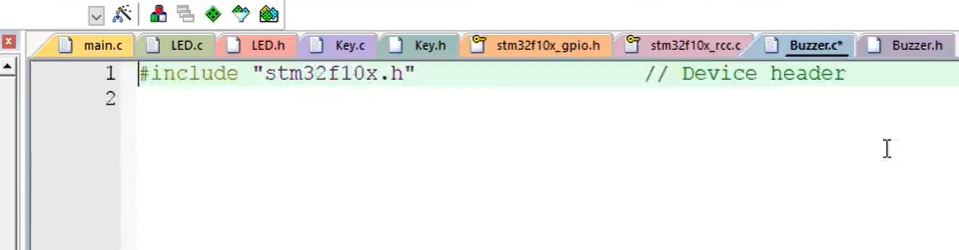

封装蜂鸣器模块：

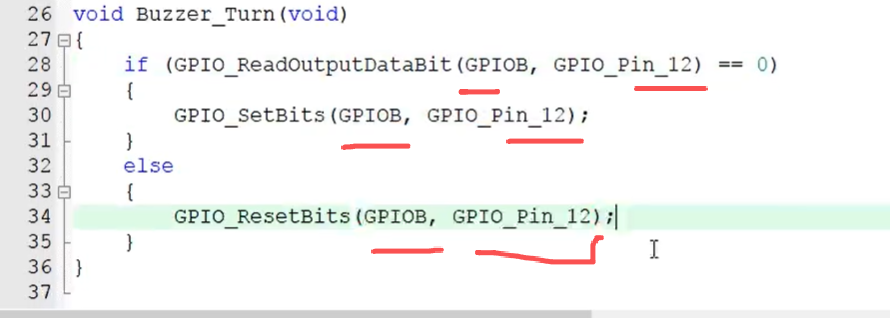

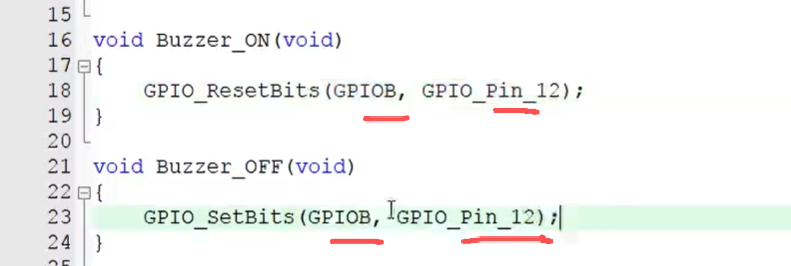

函数跟led类似，改动一下就行：

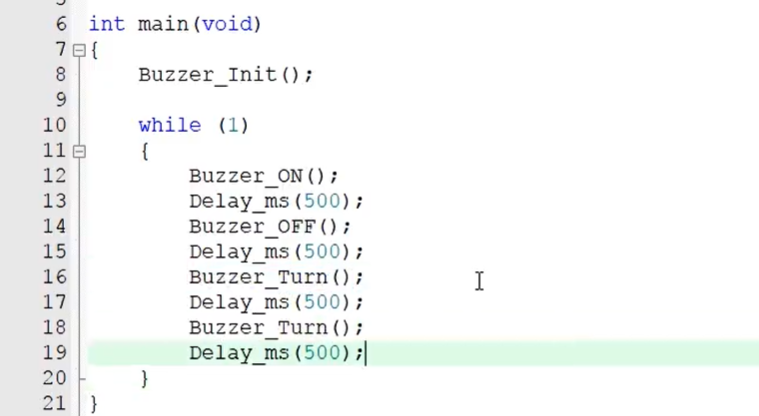

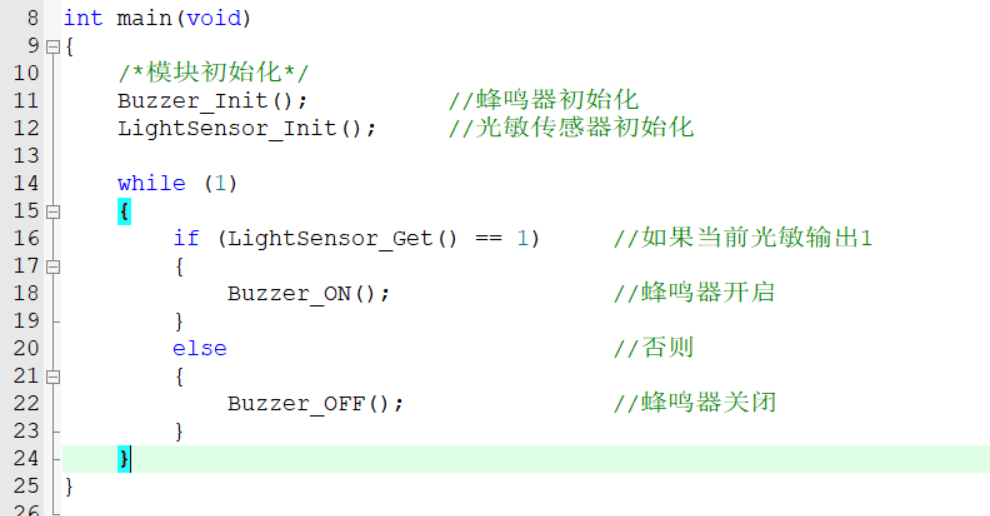

测试下：
蜂鸣器就会响了没有问题

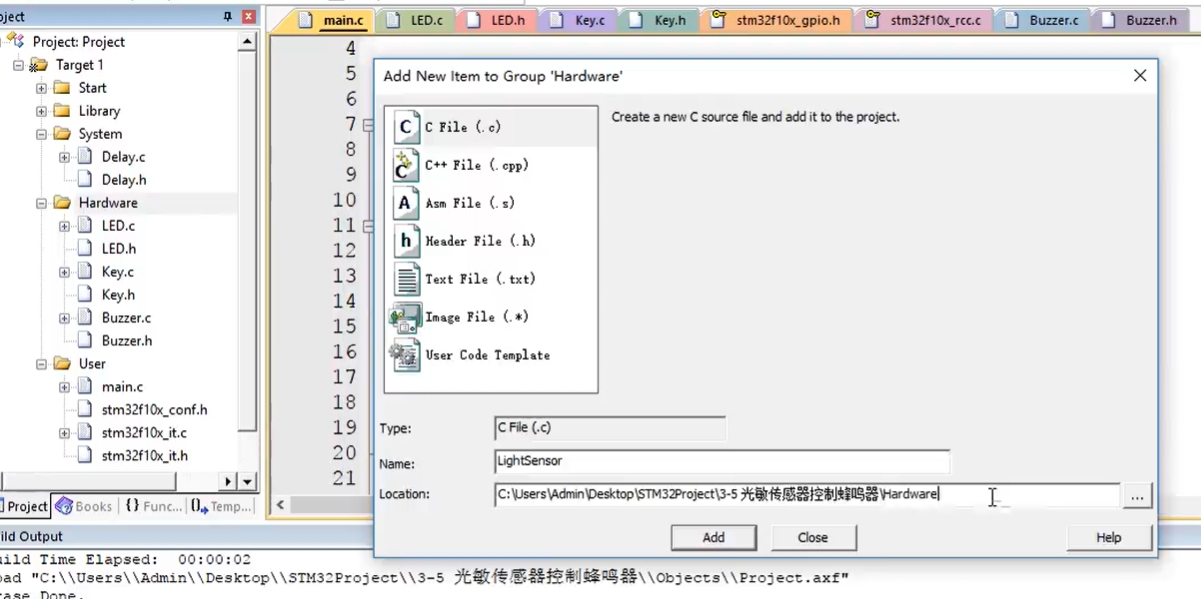

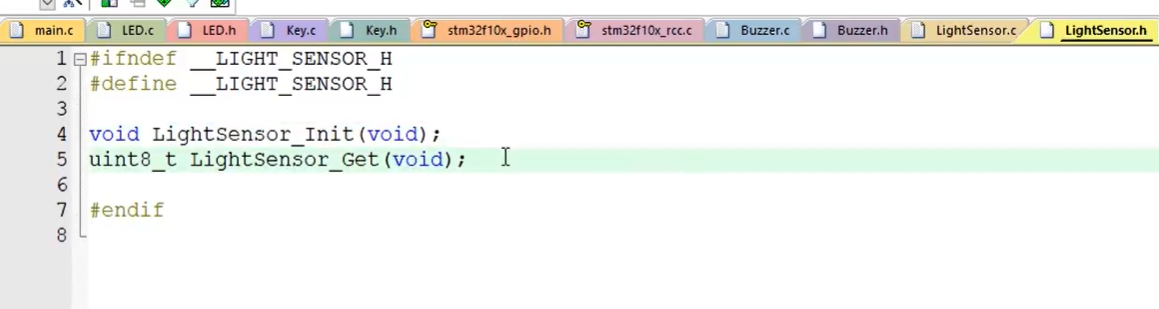

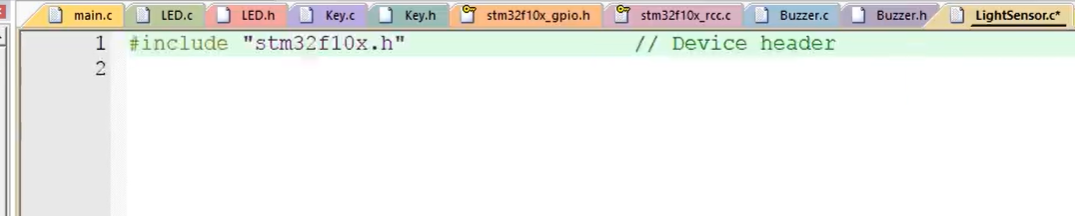

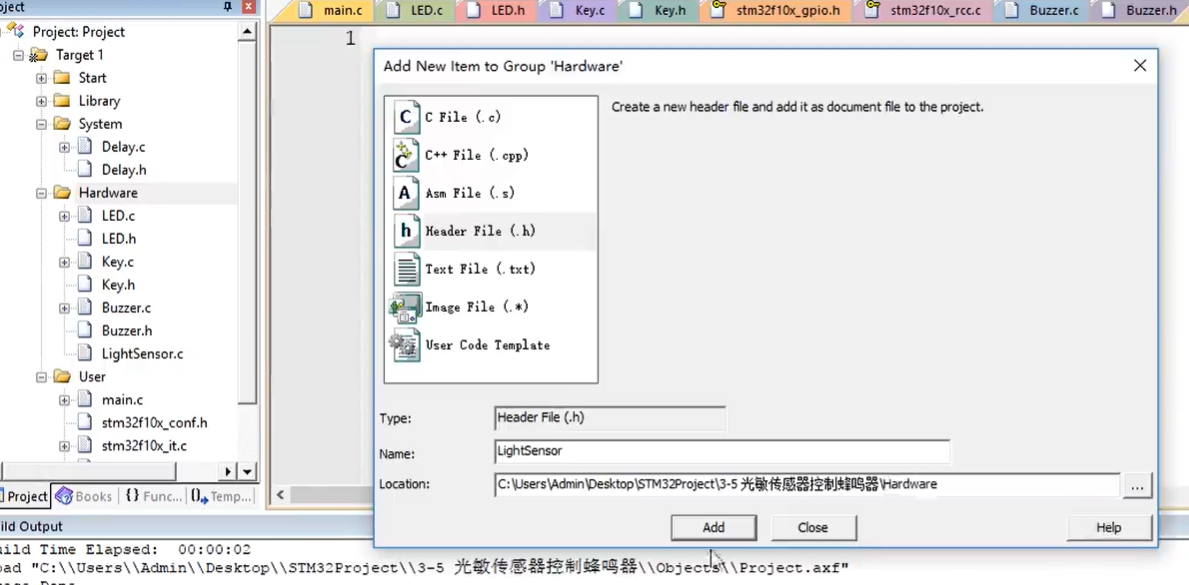

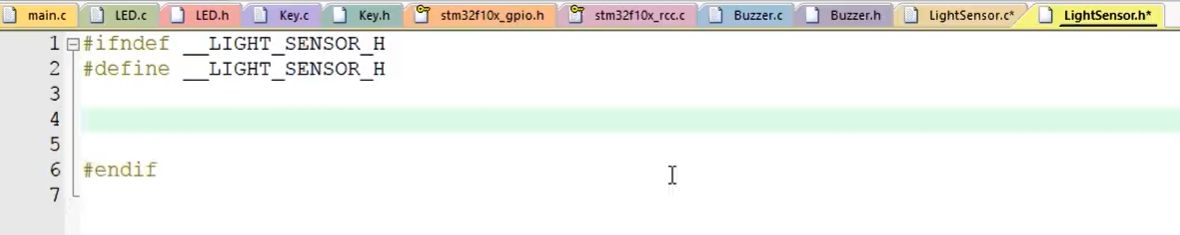

封装光敏传感器模块

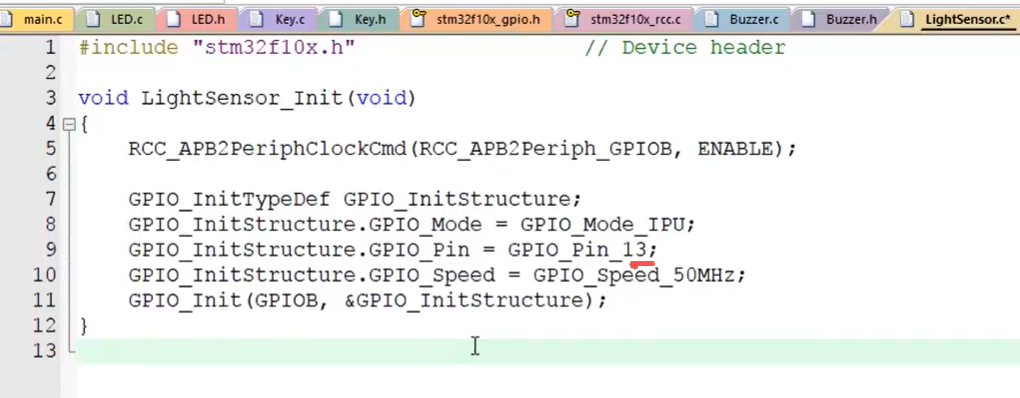

然后复制一下按键这里的初始化程序，粘贴到这里。修改一下，始终 GPIOB 不用改， GPIOB 模式可以选择上拉输入模式。如果这个模块始终都接在插头上，也可以选择浮空输入哈，只要保证引脚不会悬空即可。那我们这里就选择上拉输入模式吧。然后引脚这里，因为光敏传感器连接的是 PB13 号口，所以改成 GPIOB13。下面初始化这里 GPIOB 也没问题。这样初始化就完成了。

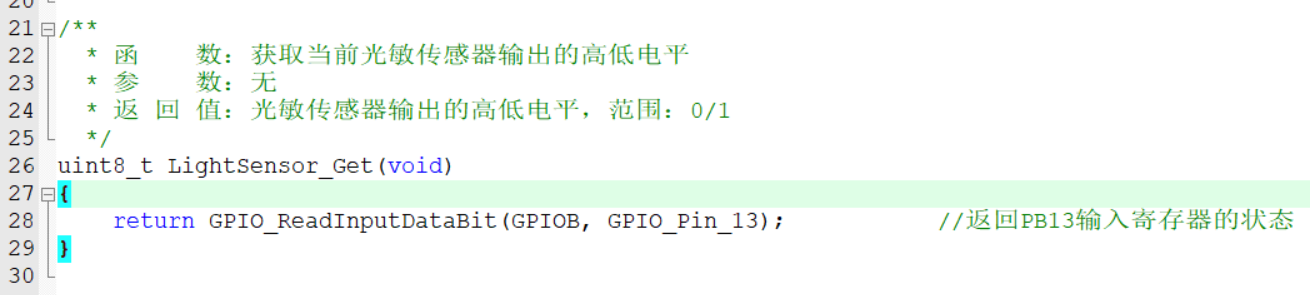

接下来写一个读取端口的函数，这里我们的需求比较简单哈，直接写个返回端口值的函数就行了。比如， UNIT8 t get void。然后直接 return 了 GPIOReadInputDataBit。GPIOB、 GPIOP13，这就完成了。

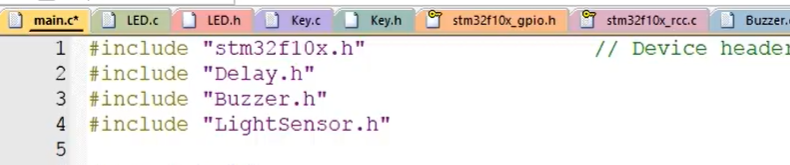

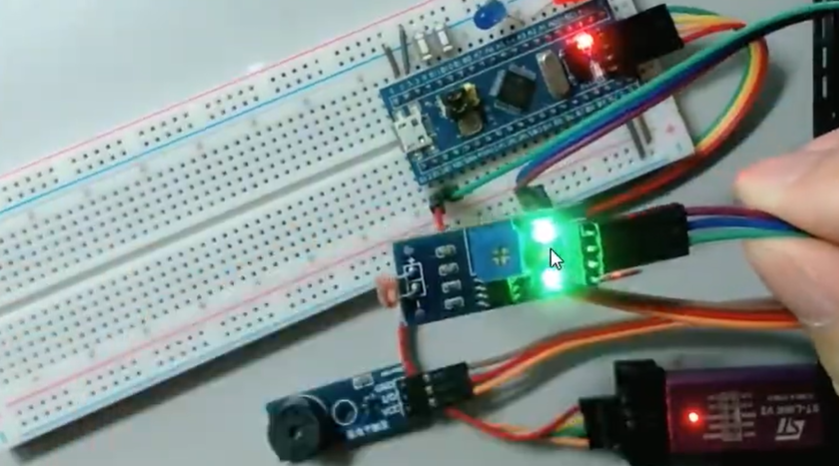

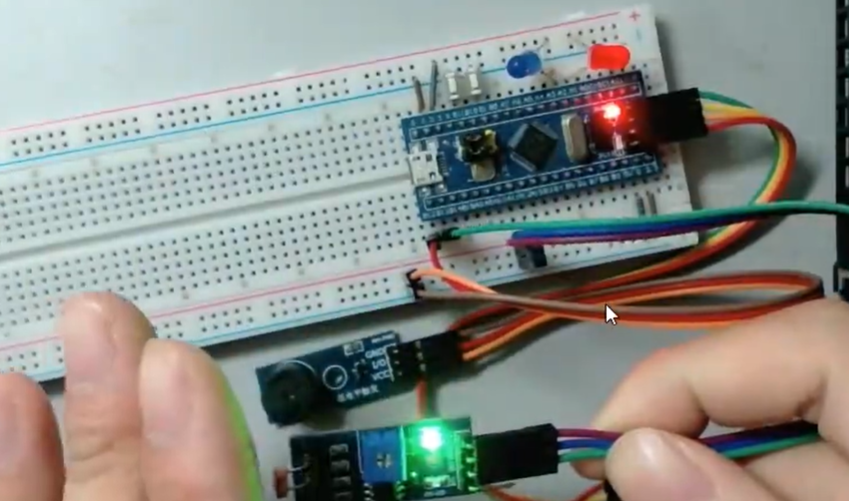

就实现了遮住光明电阻，蜂鸣器响，拿开，不响
