一、概述
本报告针对消费电子显示模组精密互连场景，结合硬件工程量产实际问题，系统性解析ACF 异方性导电胶膜工艺的材料结构、导通原理、电气性能、失效机制、制程规范。同时对标传统锡焊焊接工艺，从导通原理、制程条件、基材适配、载流能力、生产成本、可靠性、工艺替代性等维度完成全方位对比。
重点解答行业工程疑问：屏幕 COG 驱动 IC、FPC 排线供电电路的 ACF 适用性、ACF 水平侧向挤压短路机理、量产如何规避 ACF 横向失效、两种工艺的选型边界。本报告汇总全部研讨内容，具备完整的理论依据与量产落地价值，可作为硬件结构设计、制程工艺选型、不良问题分析的参考标准。
二、ACF 工艺基础介绍
2.1 ACF 定义与物理结构
ACF 全称 Anisotropic Conductive Film（异方性导电胶膜），是显示行业精密互连的核心高分子复合材料。
ACF 整体由两大组分构成：
- 绝缘树脂基体：高分子热固化胶材，起到粘接、绝缘、定型、缓冲的作用；
- 导电微粒：粒径 3~15μm 的镀金 / 镍树脂微球，均匀离散分布在树脂内部。
常温无压力原始状态 ：导电粒子互相分离，无接触通路，ACFXY 平面、Z 轴全方向绝缘，无导电能力。

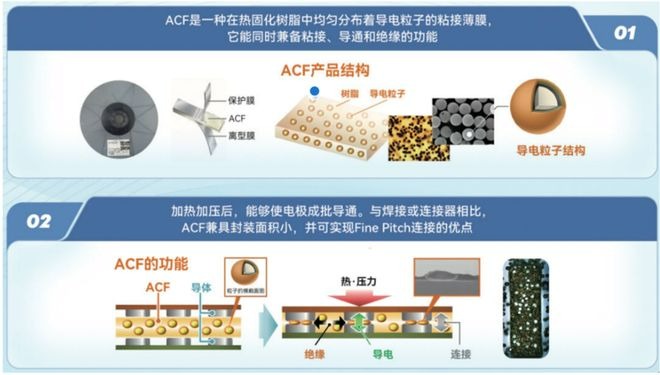

- 清晰展示 ACF 三层结构：离型膜 + 树脂基体 + 导电粒子
- 导电粒子均匀分散，互不接触，整体全方向绝缘
示意图 1：ACF 原始状态结构特征：粒子离散、整体绝缘、无导通回路
2.2 ACF 热压导通工作原理
ACF 需通过专用绑定设备完成热压固化制程 ，标准量产工艺参数：温度 170~220℃、压力 20~60MPa、保压时长 5~15s。导通逻辑具备极强的各向异性：
- 垂直 Z 轴（电极上下方向）：热压过程中树脂软化流动，上下基板电极挤压导电粒子，微粒受压形变、互相接触，形成稳定的垂直导电通路，实现电气导通；
- 水平 XY 轴（电极左右方向）：标准垂直压合工况下，导电粒子被绝缘树脂包裹隔离，无法相互搭接，基板相邻线路保持绝缘状态。
热压完成后树脂快速固化，同时实现机械结构粘接 + 单向电气导通，是玻璃、柔性基材超细引脚互连的唯一主流工艺。
- 呈现热压前后对比：未压合时粒子分散，压合后 Z 轴粒子被压扁接触
- 清晰标注了电极与导电粒子的接触关系
示意图 2：ACF 标准垂直热压导通剖面特征：Z 轴导通、XY 横向绝缘、树脂定型固定结构
2.3 ACF 工艺主流应用场景
ACF 无法替代常规焊接工艺，专门用于传统锡焊无法实现的精密互连场景，行业标准应用：
- COG：玻璃基板驱动 IC 绑定；
- FOG：FPC 柔性排线与显示屏玻璃绑定；
- FOP：FPC 与 PCB 精密互连；
- COF：柔性基板芯片绑定；广泛应用于手机、平板、车载屏、可穿戴设备等超薄、窄边框显示产品。
三、ACF 供电电路适配性分析（核心工程问题）
在屏幕模组设计中，工程师重点关注：COG 驱动 IC、FPC 排线的供电电路是否可以使用 ACF 工艺，本章节明确其适用边界。
3.1 可使用 ACF 的电路
ACF 由大量导电粒子并联形成导电通路，单电极集成数千颗导电微粒，足以承载设备弱电功耗：
- 驱动 IC 1.8V/3.3V 逻辑供电；
- 屏幕 VDD、VCOM 像素驱动供电；
- 显示信号线路、弱电参考地；以上线路工作电流均为mA 级，是行业原厂标配 ACF 互连方案，稳定性成熟。
3.2 禁止使用 ACF 的电路
ACF 导通方式为微粒点接触导通，对比金属冶金焊接，接触电阻大、散热能力差、导电截面小，存在明确电流上限：
- 屏幕背光正负极供电；
- 设备整机主供电回路；
- 工作电流数百 mA 及 A 级的功率电路。
此类大电流线路若使用 ACF，会出现发热严重、粒子氧化、接触电阻漂移、长期使用断路失效等问题，必须采用锡焊工艺。
3.3 总结
ACF 仅适配低压、小电流、信号级精密电路，不适用于功率供电电路。
四、ACF 横向挤压失效机理深度分析
这是 ACF 工艺最核心、最容易被误解的特性，也是量产花屏、线路串扰、短路不良的核心根源。
4.1 关键结论
ACF 并不是天生横向绝缘，其横向绝缘完全依赖制程与结构：仅垂直受压时绝缘，一旦受到水平侧向挤压、剪切应力，必然横向导电、线路短路。
4.2 失效原理
- 当 ACF 绑定区域受到水平外力、侧向挤压力、剪切力；
- 软化的绝缘树脂发生横向蠕变、向两侧溢流；
- 原本离散的导电微粒被推动聚集、互相搭接；
- 相邻不同电位的电极通过微粒形成横向导通回路；最终导致屏幕串色、画面花屏、线路短路烧毁等不良。

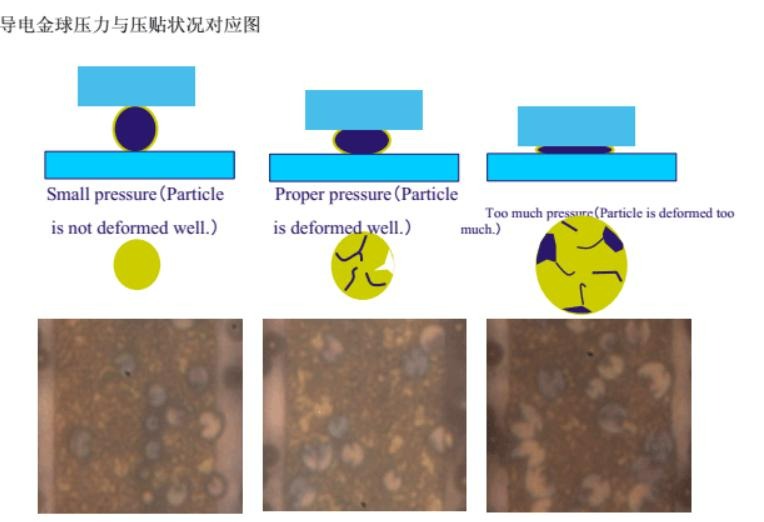

- 展示了不同压力下导电粒子的变形状态
- 包含实际显微镜下的导电粒子照片
- 清晰说明：只有当粒子被充分压扁时，才能形成稳定的导电通路
示意图 3：ACF 侧向受压短路结构特征：树脂横向溢流、粒子连片、XY 方向短路
4.3 量产侧向应力产生诱因
- 设备压头倾斜、对位偏移，压合产生水平分力；
- 热压温度过高，树脂粘度过低，自由横向流淌；
- 压合压力过大，强制挤压胶层外溢；
- 整机装配后 FPC 硬性弯折、外壳 / 泡棉挤压绑定区域；
- 长期高温高湿环境，树脂老化蠕变，粒子缓慢横向迁移。
五、ACF 规避水平挤压短路的全维度量产方案
针对上述失效机理，从设备、制程参数、材料选型、结构设计四个维度制定标准化防控方案，彻底杜绝 ACF 横向短路不良。
5.1 设备与压头管控
- 压头高精度调平，保证绝对水平，下压无倾角，仅产生垂直压力，消除侧向推力；
- 压头宽度严格匹配 FPC 电极有效宽度，不宽不窄，避免多余胶层被挤压溢流；
- 压头端面平整无倒角、无弧度，防止边缘应力集中挤压胶材；
- 设备对位精度控制≤5μm，杜绝偏位带来的剪切应力。
5.2 制程参数优化
- 温度管控：锁定 165~185℃最优固化区间，避免高温导致树脂过稀、肆意流动；
- 压力管控：采用临界导通压力，仅保证导电粒子形变导通，不超额挤压胶层；
- 缩短高温保压时间，让树脂快速固化定型，缩短粒子横向流动窗口期。

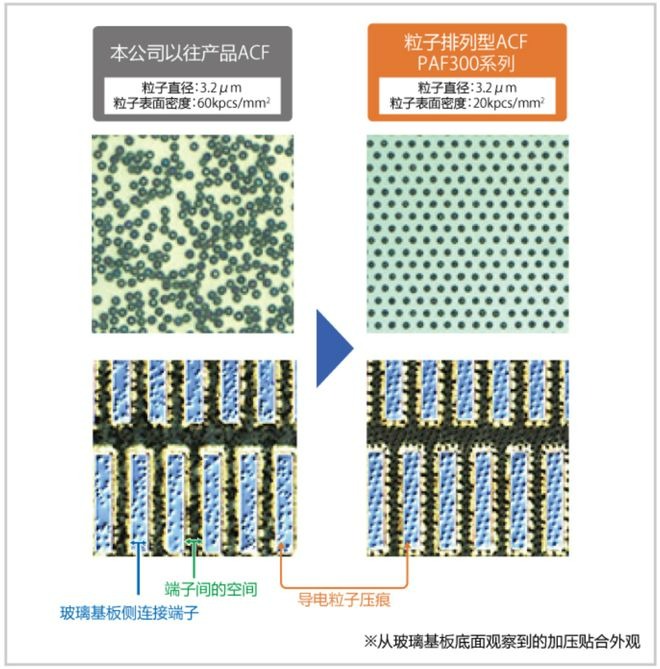

5.3 ACF 材料选型策略
- 优先选用高粘度、低流动度胶材，物理抑制树脂横向溢流；
- 选择中低导电粒子浓度型号，降低粒子连片短路概率；
- 选用快速固化体系 ACF，快速定型锁死粒子位置。
5.4 产品结构与装配防护
- FPC 结构预留弯折让位区，ACF 绑定区域禁止弯折受力；
- 整机外壳、泡棉、支架全部避让 ACF 绑定区，无装配挤压应力；
- 增加物理挡胶结构，限制树脂横向扩散范围；
- 优化整机装配工艺，消除产品残余应力，避免长期静态侧压。
六、ACF 工艺与传统锡焊工艺全方位对比
6.1 导通机理对比
- 锡焊工艺 ：依靠焊锡熔融浸润金属焊盘，形成金属冶金熔合结构，全方向导通，接触电阻极低，导电稳定性极强；
- ACF 工艺：依靠导电微粒挤压点接触导通，单向 Z 轴导通、XY 绝缘，接触电阻更高，属于物理接触导通，无冶金熔合。
6.2 制程与基材适配性
- 锡焊：制程温度 260℃以上，仅适配 PCB 铜质焊盘；超细间距（＜0.15mm）极易连锡短路，高温会烧毁玻璃、FPC、显示屏，无法用于精密显示模组；
- ACF：低温制程 160~200℃，适配玻璃、PET、柔性 FPC、IC 凸点，最小可实现 20μm 超细引脚互连。
6.3 载流能力与可靠性
- 锡焊：可承载 A 级大电流，耐震动、耐高温、耐湿热老化，适合工业、车载、电源等高可靠场景；
- ACF：仅适配 mA 级弱电信号与小功率供电，抗震动、抗湿热能力弱，长期应力下易脱层、断粒、接触不良。
6.4 生产成本对比
- 材料成本：ACF 含镀金 / 镍精密导电粒子，单价高达数千元每平方米；锡膏、锡丝耗材成本极低；
- 设备成本：ACF 精密绑定机量产设备 200~500 万元 / 台；锡焊回流焊、电烙铁设备门槛极低；
- 良率与返修成本：ACF 一次固化成型，几乎无法返修，不良即报废；锡焊可人工补焊，返修便捷、良率可控；
- 仓储维护成本：ACF 需要恒温冷藏储存、设备精密维护；锡焊工艺无特殊仓储与维护要求。
综合结论：ACF 整体生产成本远高于锡焊工艺。
6.5 工艺替代性判定
- 锡焊无法替代 ACF：超细间距、玻璃 / 柔性基材、低温超薄的显示互连场景，锡焊存在高温损坏、连锡短路致命缺陷；
- ACF 无法替代锡焊：大电流功率电路、高震动工业设备、车载高可靠产品，ACF 导电能力与可靠性无法达标；
- 两种工艺互补不可互换，需根据场景选型。
七、总结
- ACF 依靠垂直热压实现各向异性导通，横向绝缘并非材料固有属性，而是制程与结构约束的结果，侧向挤压必然造成短路失效；
- ACF 可稳定用于屏幕 COG、FPC 的弱电供电与信号线路，绝对不能用于背光、主供电等大电流功率回路；
- ACF 工艺基材适配性、精细度远超锡焊，但是在成本、载流能力、可靠性、可返修性全面弱于传统锡焊；
- 通过设备校准、参数管控、材料选型、结构防护四重方案，可彻底解决 ACF 横向挤压短路的量产不良；
- ACF 与锡焊为互补工艺，无全面替代关系，是精密电子与常规电路两种场景下的专属互连方案。
