在电子电路设计或芯片选型时，我们常会看到芯片引脚标注着VCC、VDD、VEE、VSS等标识，它们看似都是"电源引脚"，却有着不同的命名规范和应用场景。很多新手会困惑：为什么有的芯片用VCC表示电源，有的却用VDD？VEE和VSS又分别承担着什么角色？其实，这些标识的命名并非随意而定，而是源于半导体技术的发展历程，与晶体管的结构和电路类型密切相关，背后藏着清晰的技术逻辑。
一、VCC与VDD：同源异流的正电源标识
VCC和VDD都是芯片的正电源引脚，核心功能是为芯片提供工作所需的正向电压，但二者的命名起源、适用场景有着明确区别，本质是半导体技术从双极型晶体管向场效应管演进的"时代印记"。
1. VCC：双极型晶体管时代的" legacy 标识"
VCC的命名源于双极型晶体管（BJT）的结构，其中"C"是"Collector"（集电极）的缩写，全称是"Voltage at Collector"，直译即为"集电极供电电压"。20世纪60年代，双极型晶体管统治着逻辑电路设计，当时的TTL（晶体管-晶体管逻辑）电路、运算放大器等器件，均以双极型晶体管为核心构成，VCC便作为集电极的供电引脚标识被广泛采用，成为那个时代电源引脚的主流命名方式。
在实际应用中，VCC通常指"电路级"的正向供电电压，比如早期的74系列TTL芯片，其VCC引脚多接入+5V电压，为整个芯片的晶体管提供工作电源，是支撑电路正常运行的"总正极"。即便在现代电路中，一些模拟电路、功率放大电路（仍以双极型晶体管为核心），依然沿用VCC作为正电源标识，这既是技术习惯的延续，也是对双极型晶体管时代的致敬。
2. VDD：场效应管时代的"新范式"
VDD的命名则来自场效应管（MOSFET）的结构，其中"D"是"Drain"（漏极）的缩写，全称是"Voltage at Drain"，即"漏极供电电压"。20世纪70年代后，MOSFET（金属-氧化物-半导体场效应晶体管）逐渐取代双极型晶体管成为主流，尤其是CMOS（互补金属氧化物半导体）工艺的普及，让场效应管成为芯片内部的核心器件，VDD的命名也随之成为数字芯片的主流电源标识。
与VCC侧重"电路级供电"不同，VDD更偏向"器件级供电"，即直接为芯片内部的MOSFET漏极提供正向电压，确保场效应管正常导通，进而驱动逻辑门、寄存器等数字模块工作。现代数字芯片，如单片机、CPU、FPGA等，几乎都采用VDD作为正电源引脚，常见的电压等级有+3.3V、+1.8V等，适配低功耗、高速运算的需求。
3. VCC与VDD的核心区别与混用场景
总结来说，VCC和VDD的核心区别在于"起源的器件类型"和"应用场景"：VCC源于双极型晶体管，多用于模拟电路、TTL电路；VDD源于场效应管，多用于数字电路、CMOS芯片。二者本质都是正电源，功能上可以理解为"老式电路的正电源"和"现代数字芯片的正电源"。
需要注意的是，在实际工程中，VCC和VDD有时会被混用------有些芯片既标注VCC，也标注VDD，这通常意味着芯片内部集成了电压转换功能，VCC为外部电路供电（电压较高，如+5V），VDD为芯片内部数字模块供电（电压较低，如+3.3V），且通常满足VCC≥VDD的关系。此外，部分厂商会根据自身设计习惯标注电源引脚，此时需以芯片 datasheet 为准，不能仅凭标识判断电压等级。
二、VEE与VSS：负电源与参考地的"专属标识"
如果说VCC和VDD是芯片的"正电源血脉"，那么VEE和VSS就是"负电源或参考地根基"，二者负责为电路提供负电压或零电位参考，确保电流形成完整回路，是芯片正常工作的必要条件。
1. VEE：负电源的"专属标签"
VEE的命名同样源于双极型晶体管，其中"E"是"Emitter"（发射极）的缩写，全称是"Voltage at Emitter"，即"发射极参考电压"。与VCC对应，VEE最初用于双极型晶体管电路中，作为发射极的供电引脚，通常提供负电压，与VCC形成正负双电源供电，支撑差分放大、模拟信号处理等场景。
在现代电路中，VEE主要用于需要负电压供电的模拟电路，比如运算放大器、精密模拟放大器、音频功放等。例如经典的μA741运算放大器，采用±15V双电源供电时，正电源为VCC（+15V），负电源即为VEE（-15V）。VEE的核心作用是扩展模拟信号的动态范围，让信号能够双向摆动，避免出现削顶失真，同时改善电路的线性度和信噪比。
VEE的电压等级不固定，常见的有-5V、-12V、-15V等，具体取决于芯片的规格和应用需求。在一些单电源系统中，也可能通过电路设计生成虚拟负电压，此时VEE的电压会相对较低，如-2.5V、-1.8V。
2. VSS：参考地的"通用标识"
VSS的命名源于场效应管，其中"S"是"Source"（源极）的缩写，全称是"Voltage at Source"，即"源极参考电压"。与VDD对应，VSS最初用于MOSFET电路中，作为源极的参考电位，通常接地（0V），是数字电路的"公共负极"。
在现代电子电路中，VSS的功能逐渐统一为"数字地"或"公共参考地"，与GND（Ground，地）的功能类似，但更侧重于MOSFET电路和数字芯片。它是所有电压测量的基准点，电流从VCC/VDD流出，经过芯片内部电路后，最终通过VSS回流到地，形成完整的电流回路。
需要注意的是，VSS与GND虽然都表示"地"，但在部分复杂电路中（如混合信号电路），会区分"数字地"（VSS）和"模拟地"（AGND），二者分开布线后再单点连接，避免数字电路的干扰影响模拟电路的精度。此外，在场效应管电路中，VSS有时也会作为负电源引脚（如PMOS器件），具体需参考芯片 datasheet。
三、总结：四大引脚的核心逻辑与应用场景
VCC、VDD、VEE、VSS的命名，本质是半导体技术发展的"缩影"------从双极型晶体管到场效应管，从模拟电路到数字电路，标识的变化对应着器件结构和应用场景的升级。我们可以用一句话快速区分：VCC（正电源，模拟/TTL电路）、VDD（正电源，数字/CMOS电路）、VEE（负电源，模拟电路为主）、VSS（参考地，数字电路为主）。

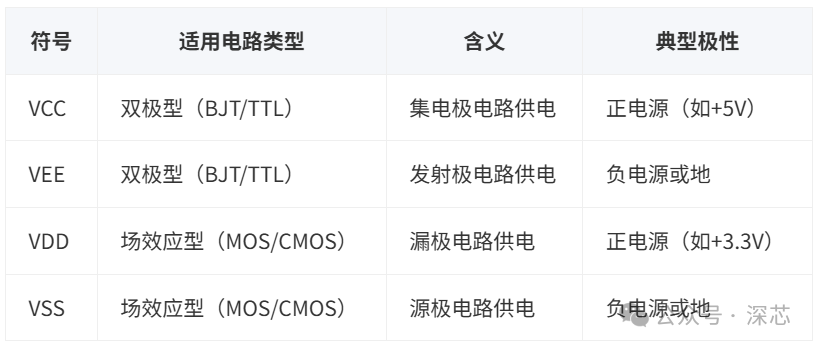

为了更清晰地理解，整理核心信息如下：
-
VCC：集电极供电，正电源，多用于双极型晶体管、模拟电路、TTL芯片，常见电压+5V、+12V；
-
VDD：漏极供电，正电源，多用于场效应管、数字电路、CMOS芯片，常见电压+3.3V、+1.8V；
-
VEE：发射极参考电压，负电源，多用于模拟电路（如运放），常见电压-5V、-15V；
-
VSS：源极参考电压，数字地/公共地，多用于数字电路、MOSFET芯片，通常接地（0V）。
对于电子设计从业者或爱好者而言，理解这些标识的含义，不仅能快速识别芯片的电源需求、正确接线，更能透过标识读懂半导体技术的发展脉络。无论标识如何变化，其核心功能始终是为芯片提供稳定的电源和参考电位------这正是电子电路的"生命线"，支撑着每一个电子设备的正常运行。
