（学习笔记）4.2 逻辑设计和硬件控制语言HCL（4.2.3 字级的组合电路和HCL整数表达式）

文章目录

线索栏
笔记栏
- 1.字级电路与HCL整数表达式
- - 1）"字级"概念
  - 2）字级相等测试电路（图4-12）
- 2.字级多路复用器与HCL情况表达式
- 3.综合示例与ALU
- - 1）求最小值电路 (Min3)
  - [2）算术/逻辑单元 (ALU) （图4-15）](#2）算术/逻辑单元 (ALU) （图4-15）)
总结栏

线索栏

"字级"与"位级"：什么是"字级"组合电路？它与"位级"电路在功能和HCL描述上有何区别？
字级相等电路：如何用位级电路构建一个64位字相等测试电路？其HCL表达式是什么？这与位级的相等检测电路在描述上有何不同？
字级多路复用器：字级多路复用器的功能是什么？如何用HCL的"情况表达式"来描述一个2选1字级多路复用器？
HCL情况表达式的关键规则：HCL情况表达式的选择表达式是否要求互斥？多个选择表达式的求值顺序是怎样的？如何指定"默认情况"？
如何用HCL描述一个从A、B、C三个字中选取最小值的电路(Min3)？
HCL情况表达式在描述多路选择时，其选择表达式可以如何简化？（以四路复用器为例）
算术/逻辑单元(ALU)：ALU是什么？它在处理器中的作用是什么？其控制输入、数据输入和输出之间是什么关系？

笔记栏

1.字级电路与HCL整数表达式

1）"字级"概念

处理器处理的数据通常是多位（如4、32、64位）的"字"，代表整数、地址等。能对整个数据字进行操作的组合电路即为字级电路。

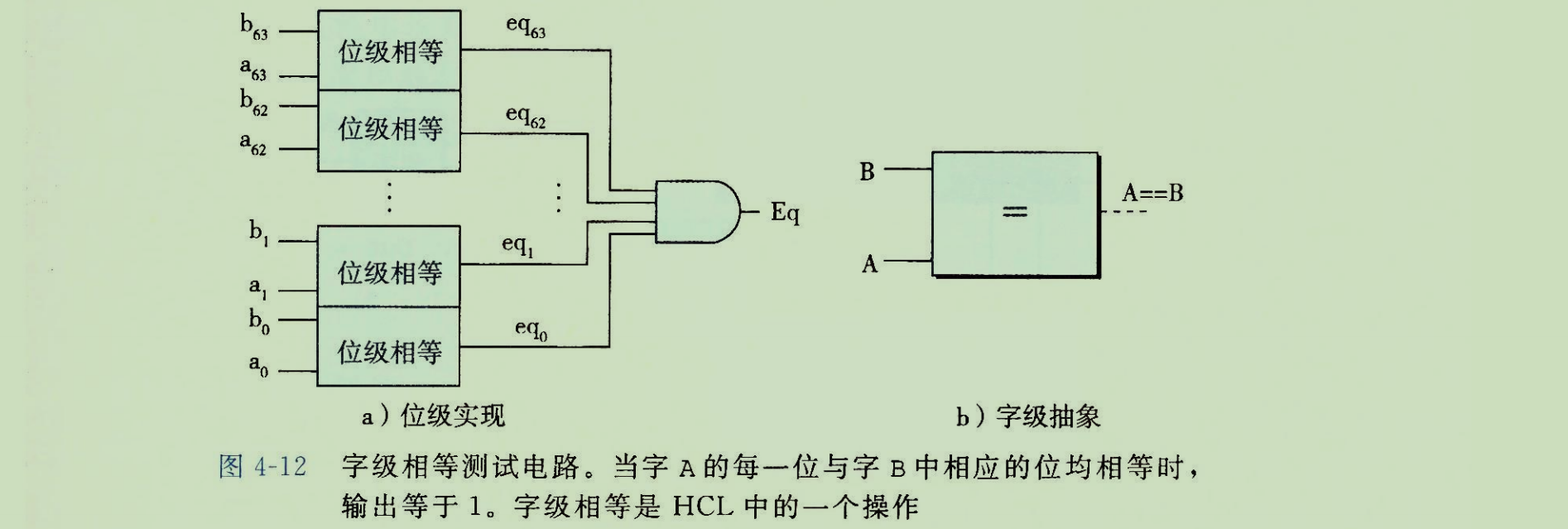

2）字级相等测试电路（图4-12）

（1）构建：由64个位级相等电路（每个比较A和B的一位）组成，然后将这64个输出连接到一个AND门。只有当所有位都相等时，最终输出才为1。

（2）HCL表达式：bool Eq = (A == B);(A, B 为 int类型)

（3）关键：HCL中，字级比较可以直接使用 ==操作符，无需拆解到位级。这体现了HCL在描述字级操作时的简洁性。

2.字级多路复用器与HCL情况表达式

1）字级多路复用器功能

根据控制信号，从多个输入字中选择一个作为输出。

2）HCL情况表达式

用于描述多路选择逻辑的通用格式。

c 复制代码

word Out = [
    select1 : expr1;  // 情况1：如果 select1 为真，则 Out = expr1
    select2 : expr2;  // 情况2
    ...
    1 : expr_def;     // 默认情况：如果之前所有选择都不为真，则 Out = expr_def
];

3）核心规则

（1）选择表达式不需互斥：与C的switch不同，HCL允许多个select表达式同时为真。

（2）顺序求值：选择表达式按书写顺序求值，第一个求值为真的情况被选中，其expr成为输出值。

（3）默认情况：常用 1（表示恒真）作为最后一个选择表达式，确保所有情况都被覆盖。

4）2选1多路复用器（图4-13）的HCL描述

c 复制代码

word Out = [
    s: A;  // 若 s=1， 输出 A
    1: B;  // 否则（默认），输出 B
];

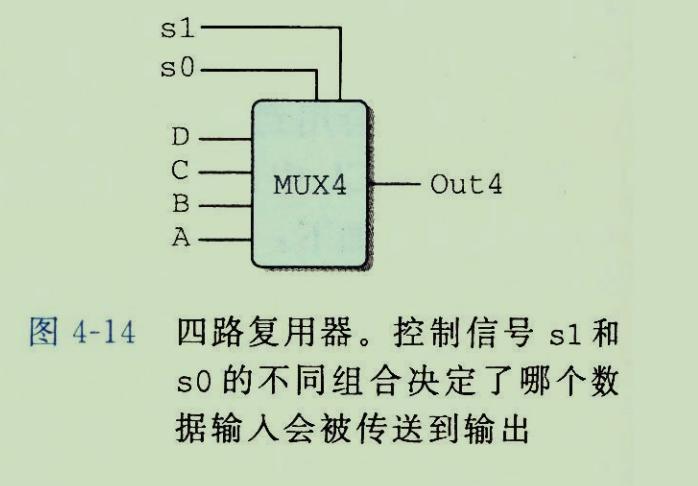

5）4选1多路复用器（图4-14）的HCL描述与简化

c 复制代码

word Out4 = [
    !s1 && !s0: A;  # 00 -> A
    !s1       : B;  # 01 -> B （可简化为 !s1， 因为s1=0且s0=1时，上一行已不匹配）
    !s0       : C;  # 10 -> C （可简化为 !s0）
    1         : D;  # 11 -> D （默认）
];

简化原理：由于顺序求值，后续情况的选择表达式可以省略前面情况已覆盖的条件。

3.综合示例与ALU

1）求最小值电路 (Min3)

（1）功能：输入三个字A, B, C，输出其中的最小值。

（2）HCL描述：

c 复制代码

word Min3 = [
    A <= B && A <= C : A;  // 如果A同时小于等于B和C，则A是最小值
    B <= A && B <= C : B;  // 否则，如果B同时小于等于A和C，则B是最小值
    1                : C;  // 否则，C是最小值
];

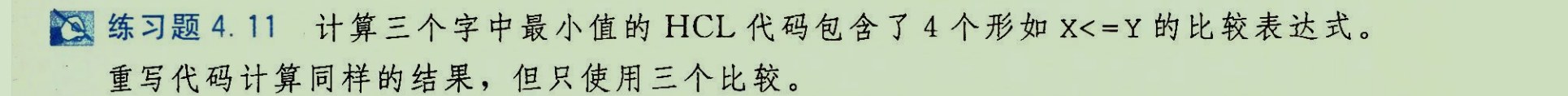

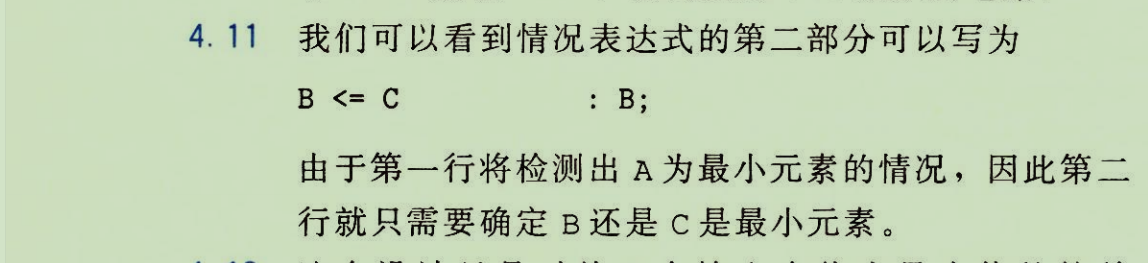

（3）练习题4.11

可通过改变比较顺序和逻辑，用三个比较实现相同功能。

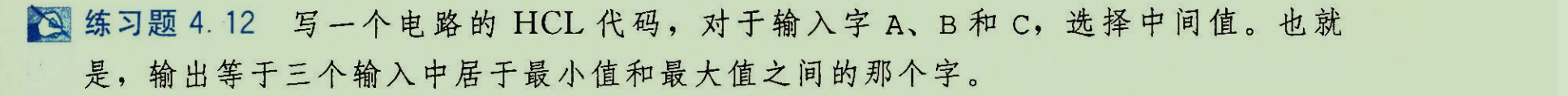

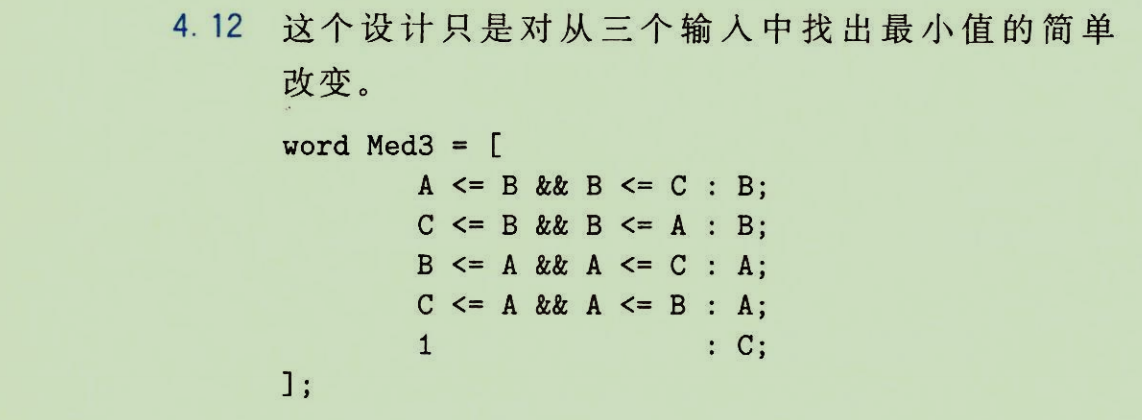

（4）练习题4.12

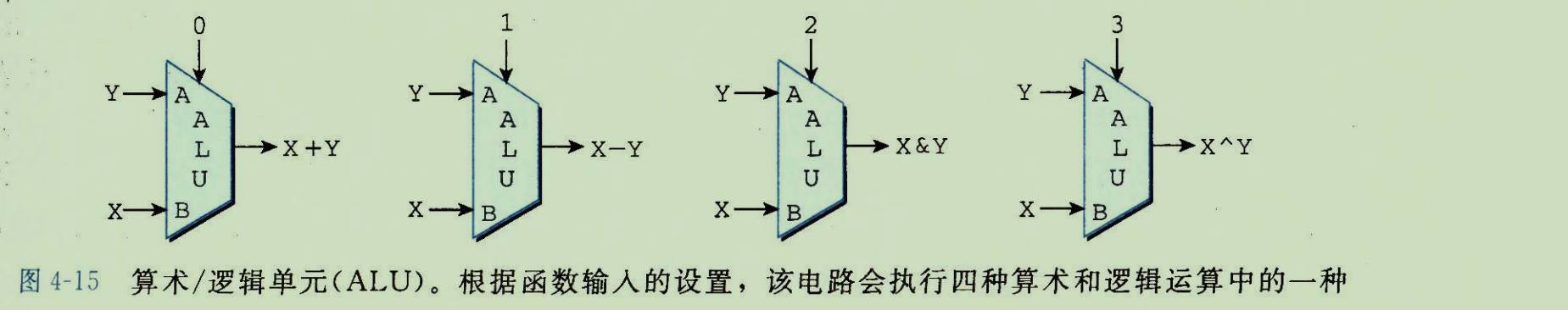

2）算术/逻辑单元 (ALU) （图4-15）

（1）定义：一种重要的组合电路，能在字级数据上执行多种算术/逻辑操作。

（2）抽象模型：有三个输入------两个数据字A和B，一个控制输入（选择操作类型）。根据控制输入，对A和B执行相应操作（如加、减、与、异或），输出结果字。

（3）与Y86-64的关联：图中ALU支持的操作（ADD, SUB, AND, XOR）对应Y86-64指令集的四种整数运算指令(addq, subq, andq, xorq)。注意减法顺序：ALU计算 B - A，以匹配subq指令"从源减去目的"的语义。

总结栏

本节将组合电路的概念从"位级"提升到"字级"，并引入了描述复杂多路选择逻辑的核心工具------HCL情况表达式。

抽象层次的跃升：字级电路是处理器数据通路的骨干。我们不再关注单个位的门电路，而是将整个字（如64位数据）视为一个原子单元进行传输、比较和选择。HCL的int类型和字级操作符（如==）支持了这一抽象。
HCL情况表达式是控制逻辑的灵魂：它是描述处理器中多路选择器行为的完美工具。其"顺序求值、首次匹配"的规则，既提供了清晰的语义，又允许通过巧妙的排序和简化来优化逻辑表达式（如四路复用器的例子）。
从多路选择到运算单元：多路复用器是路由数据的核心；ALU是加工数据的核心。两者都是组合电路，但后者执行算术/逻辑变换。理解如何用HCL描述它们（选择与运算），就掌握了描述处理器数据通路关键部件的能力。
连接ISA与硬件：ALU的设计直接对应ISA定义的算术指令（OPq）。这清楚地展示了指令集规范如何决定硬件功能单元的需求。控制输入（如ADD）将来自后续章节的"控制逻辑"，它根据正在执行的指令（如addq）来驱动ALU。

最终启示：字级组合电路和HCL情况表达式构成了处理器数据通路的构建蓝图和描述语言。通过它们，我们可以形式化地定义数据如何在寄存器和功能单元（如ALU）之间流动，以及如何根据控制信号选择正确的路径。这为下一步将所有这些部件组合成一个完整、有序工作的处理器（顺序实现）奠定了坚实的基础。
