Pytorch:CNN理论基础

灰度图像（单通道）

只有 1 个通道

每个像素：0～255

0 = 纯黑

255 = 纯白

形状： $H,W$ 高 × 宽

彩色图像（RGB 三通道）

R 红、G 绿、B 蓝 3 个通道

每个通道像素值：0～255

形状： $H,W,C$ 高 × 宽 × 通道数

3、拓展知识

PyTorch 格式： $B,C,H,W$ 批次、通道、高、宽
黑白图不是只有黑色白色，是深浅灰色组成
彩色图 = 三张灰度图叠加（R/G/B 各一张）

总结速记版:

图片由像素组成，灰度单通道，RGB 三通道，数值 0 到 255，矩阵存储。

4、图像的加载方法

plt.imread()

plt.imshow()

二、卷积神经网络概述

1、什么是卷积神经网络?

**卷积神经网络（Convolutional Neural Network）**是含有卷积层的神经网络. 卷积层的作用就是用来自动学习、提取图像的特征。

2、卷积神经网络的组成

CNN网络主要由三部分构成：卷积层、池化层和全连接层构成：

卷积层负责提取图像中的局部特征；

池化层用来大幅降低参数量级(降维)；

全连接层用来输出想要的结果。

3、CNN概述

CNN要做的事情是：

给定一张图片，是车还是马未知，是什么车也未知，现在需要模型判断这张图片里具体是一个什么东西，总之输出一个结果：如果是车那是什么车

最左边是数据输入层：对数据做一些处理，比如去均值（各维度都减对应维度的均值，使得输入数据各个维度都中心化为0，避免数据过多偏差，影响训练效果）、归一化（把所有的数据都归一到同样的范围）、PCA等等。CNN只对训练集做"去均值"这一步。

中间是卷积层(CONV)：线性乘积求和，提取图像中的局部特征

激励层(RELU)：ReLU激活函数,输入数据转换成输出数据

池化层(POOL)：取区域平均值或最大值，大幅降低参数量级(降维) 最右边是

全连接层(FC)：输出CNN模型预测结果

功能总结:

卷积层:特征提取

池化层:降维

全连接层:得到输出结果

三、卷积层

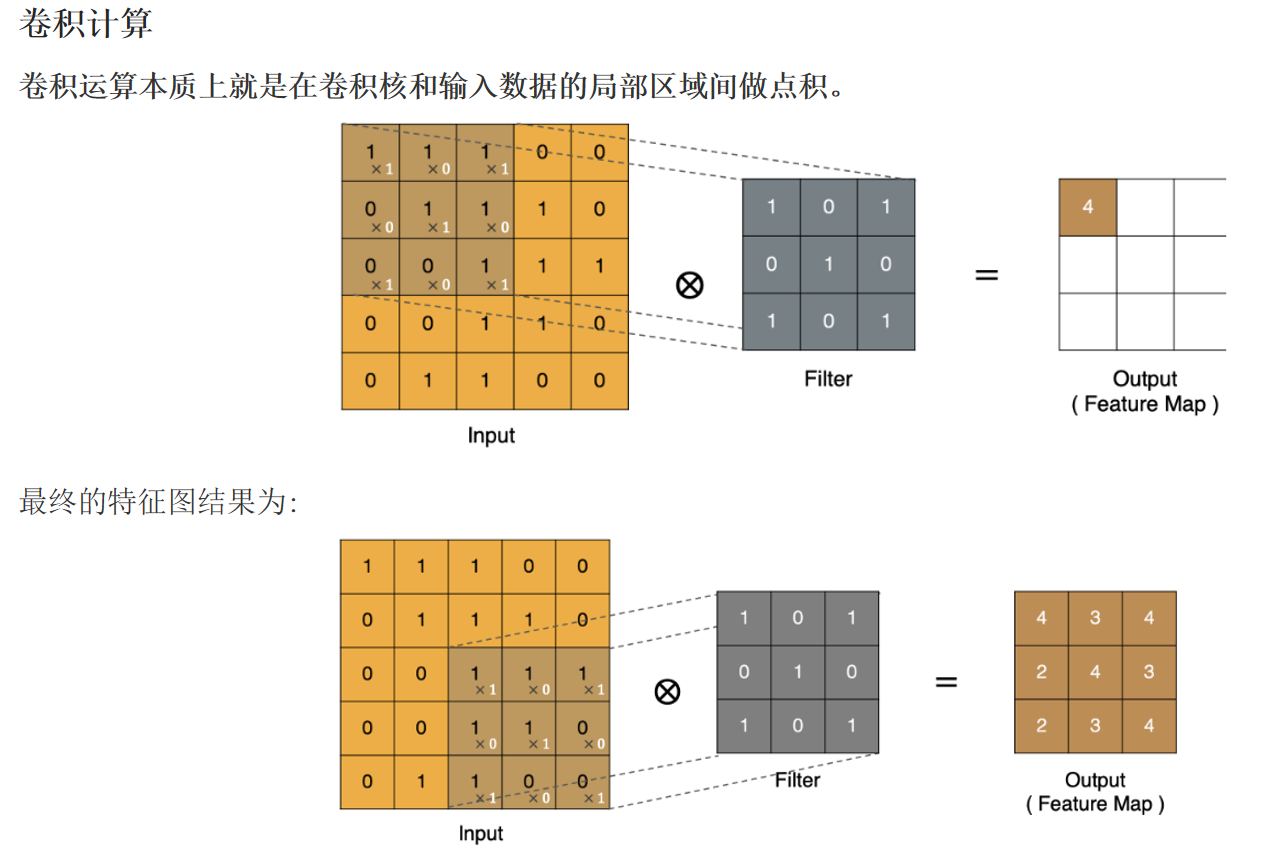

1、卷积计算

输入通过滤波器得到输出:

计算一下参数用二维表示:

$1$ $1$ =4 = 1*1 +1*0 +1*1 + 0*0+1*1 +1+0 +0*1 +0*0 +1+1=4

$2$ $2$ =4= 1*1 + 1*0 + 1+1 +0*1 +1*1 +1*0 + 0*1 + 1*0 +1*1 =4

可以根据示意图计算一下其他位置的数据验证。

2、padding(填充)

padding（填充）操作用于处理卷积时图像边缘的像素。其目的是在输入图像的边界周围添加额外的像素（通常是零），从而解决卷积操作时边缘信息丢失的问题。

3、stride（步长）

stride（步长）指的是卷积核在图像上滑动时的步伐大小，即每次卷积时卷积核在图像中向右（或向下）移动的像素数。步长直接影响卷积操作后输出特征图的尺寸，以及计算量和模型的特征提取能力。

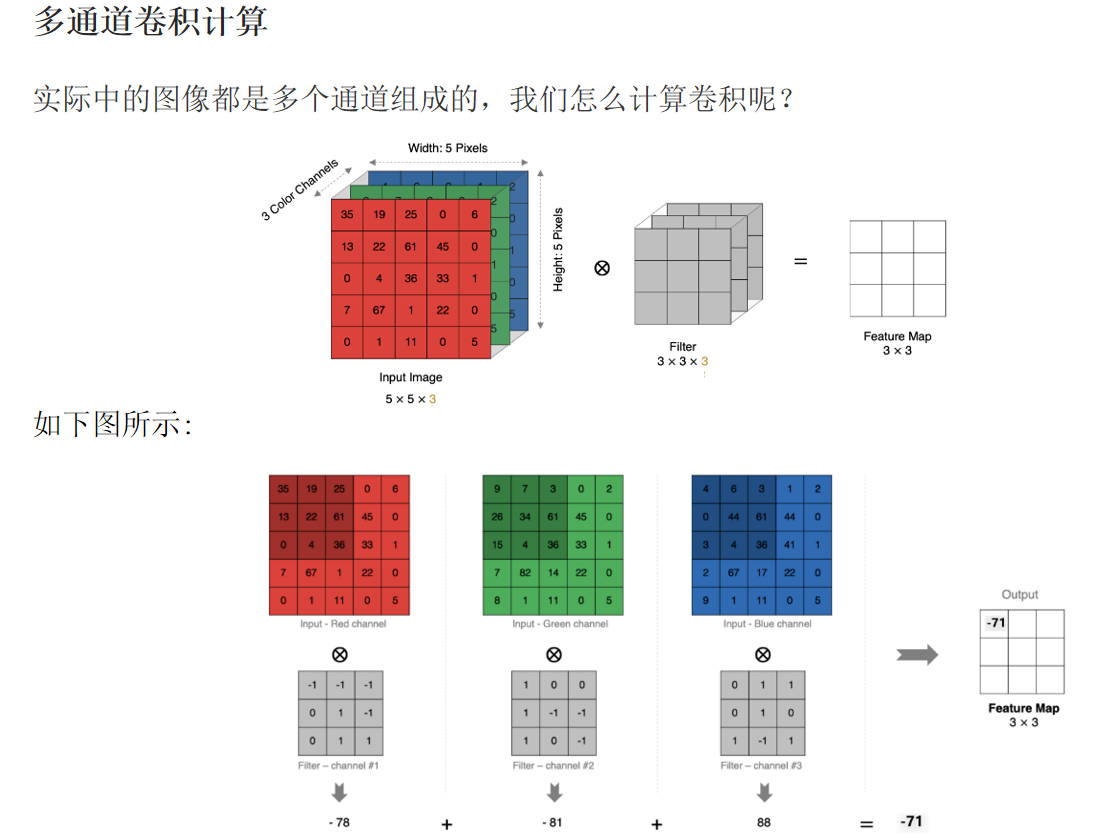

4、多通道卷积计算

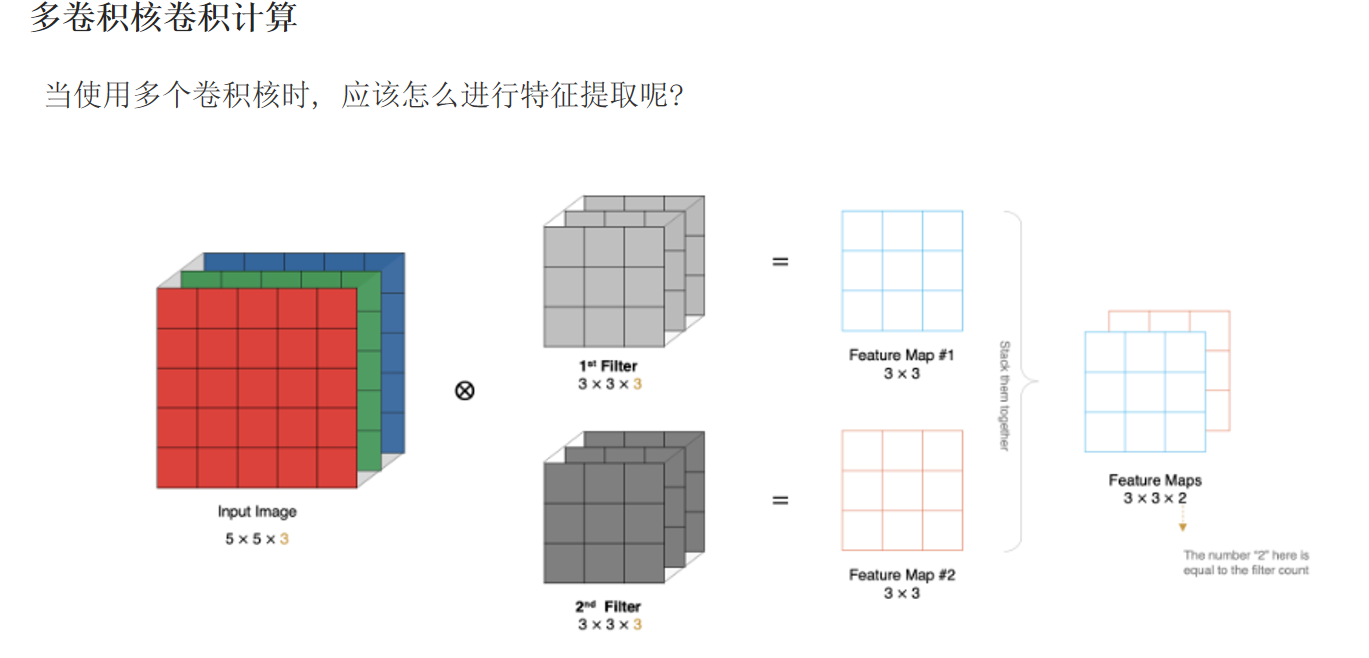

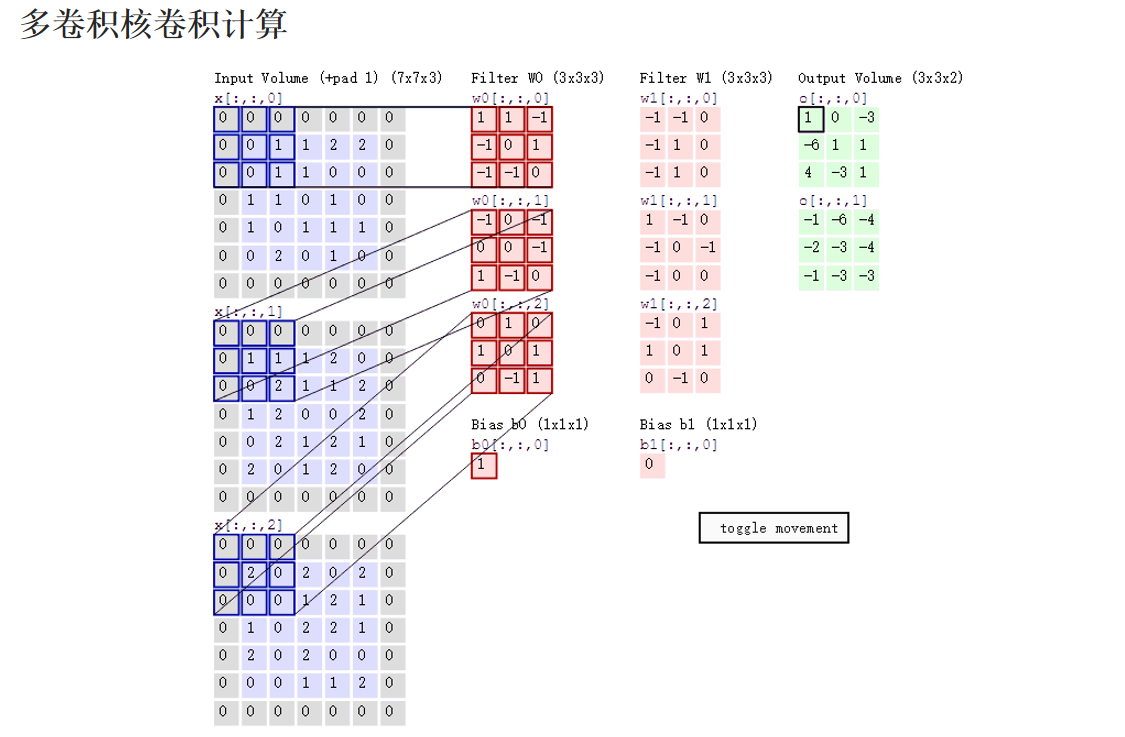

5、多卷积核计算

6、特征图大小

输出特征图的大小与以下参数息息相关:

size: 卷积核/过滤器大小，一般会选择为奇数，比如有 1*1 、3*3、5*5

Padding: 零填充的方式

Stride: 步长

那计算方法如下图所示:

输入图像大小: W x W

卷积核大小: F x F

Stride: S

Padding:

P 输出图像大小: N x N

计算公式:

计算示例:

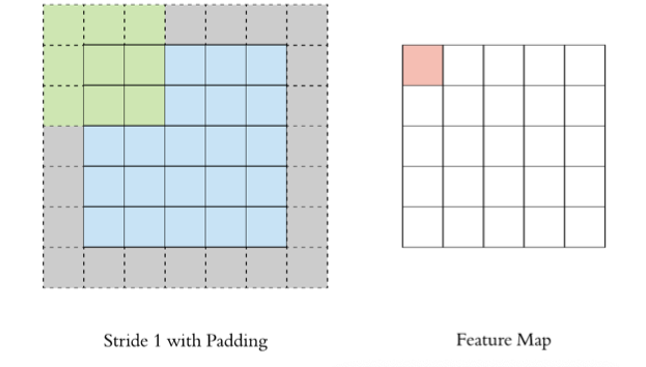

以下图为例:

图像大小: 5 x 5

卷积核大小: 3 x 3

Stride: 1

Padding: 1

(5 - 3 + 2) / 1 + 1 = 5, 即得到的特征图大小为: 5 x 5

7、卷积层API

python 复制代码

conv = nn.Conv2d(in_channels, out_channels, kernel_size, stride, padding)
"""
参数说明：
in_channels: 输入通道数，
out_channels: 输出通道，也可以理解为卷积核kernel的数量
kernel_size：卷积核的高和宽设置，一般为3,5,7...
stride：卷积核移动的步长
padding：在四周加入padding的数量，默认补0
"""

四、池化层

1、池化层的作用

池化层 (Pooling) 降低维度, 从而减少计算量、减少内存消耗，并提高模型的鲁棒性。

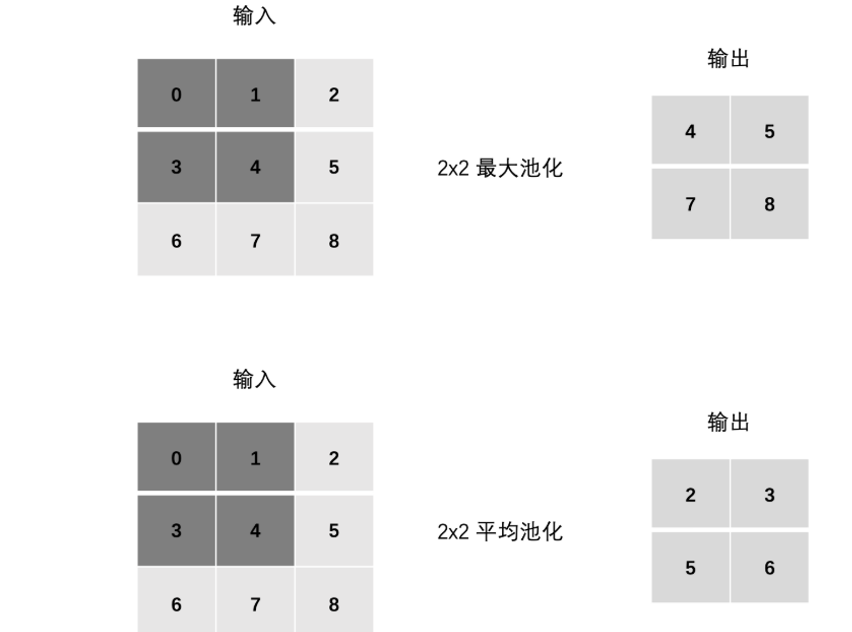

2、池化分类

(1) 最大池化

(2）平均池化

3、池化层API

python 复制代码

# 最大池化
nn.MaxPool2d(kernel_size=2, stride=2, padding=1)
# 平均池化
nn.AvgPool2d(kernel_size=2, stride=1, padding=0)
