DX12 快速教程(17) —— 立体图标与合并渲染

快速导航

正交投影与等轴侧变换
制作预渲染立体方块图标
屏蔽调试层警告：STEP04_IgnoreClearValueWarning
第十七章全资源及代码

教程代码资源：
dgaf 的《DirectX 12 快速教程》配套代码 (A Sample of dgaf's DirectX 12 Quick Beginner Tutorial)

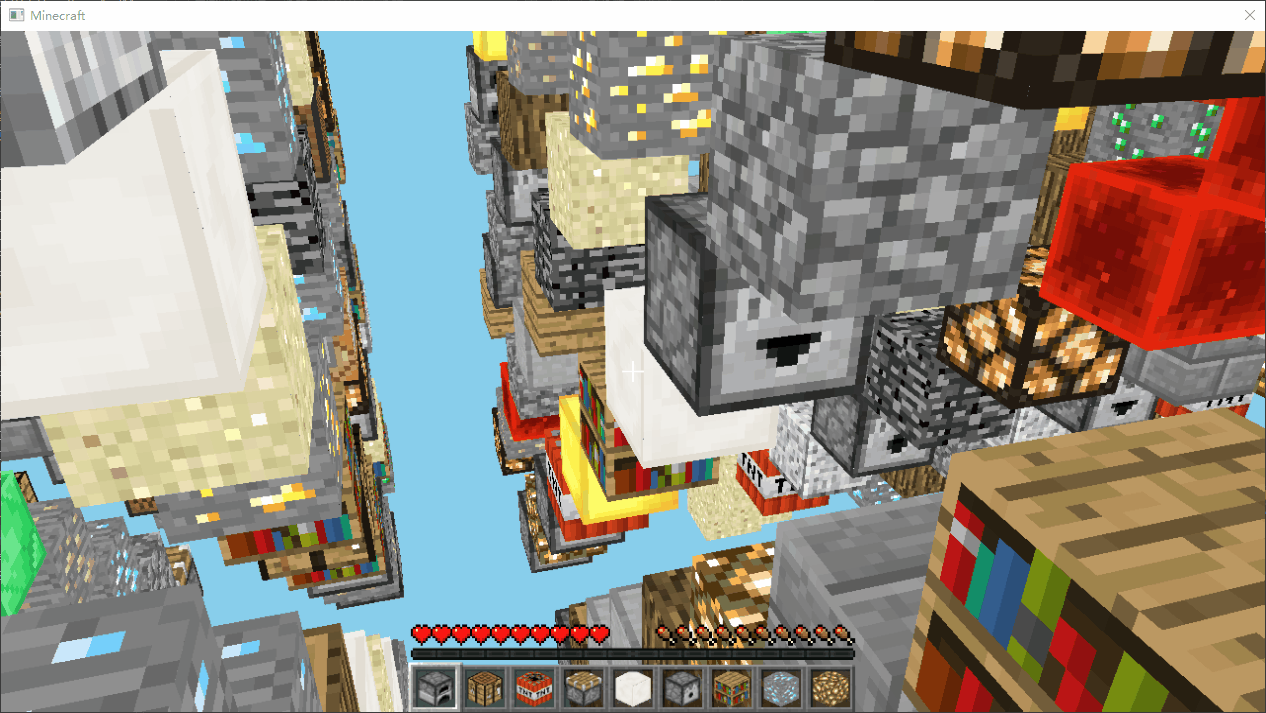

我们常常在 Minecraft 中见到物品栏的方块的立体形式的，而很多 UP 主的实现只渲染了方块一个面，其实只差了两个矩阵变换：

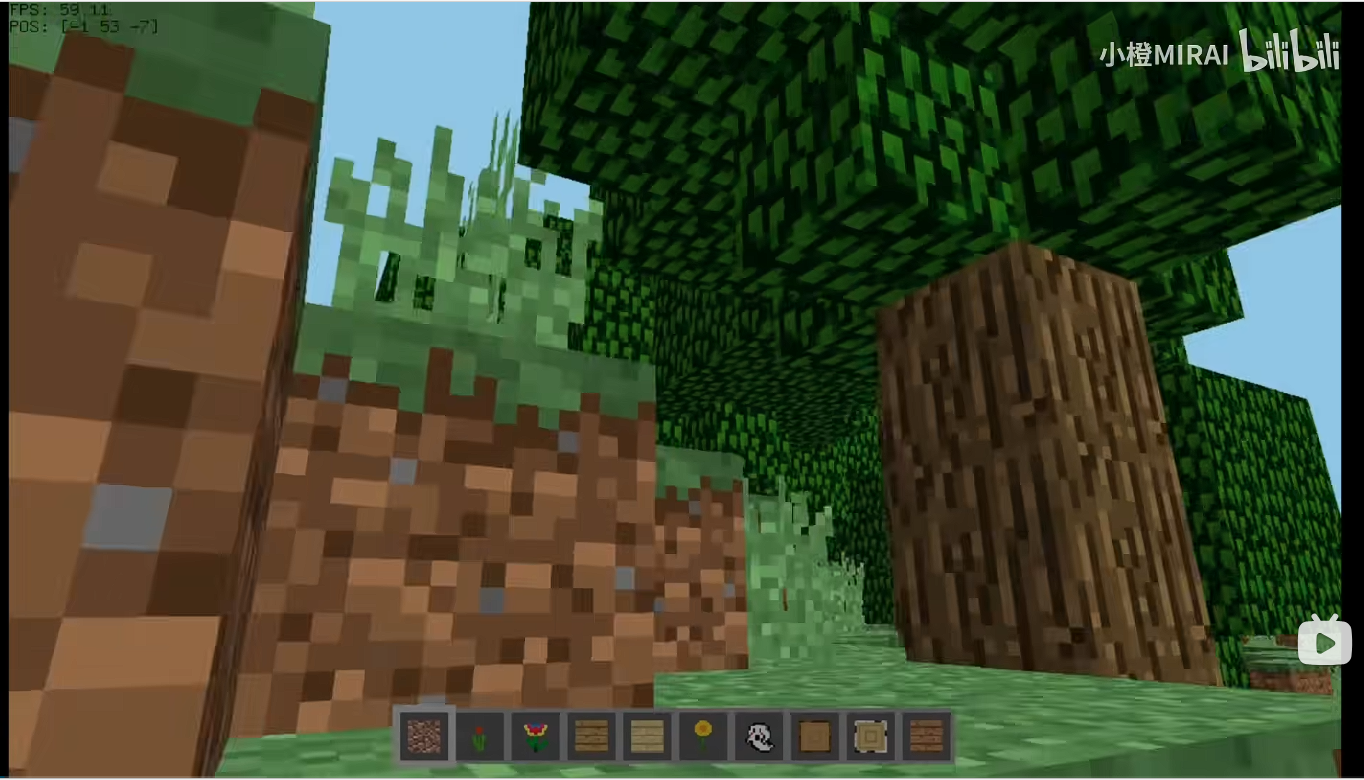

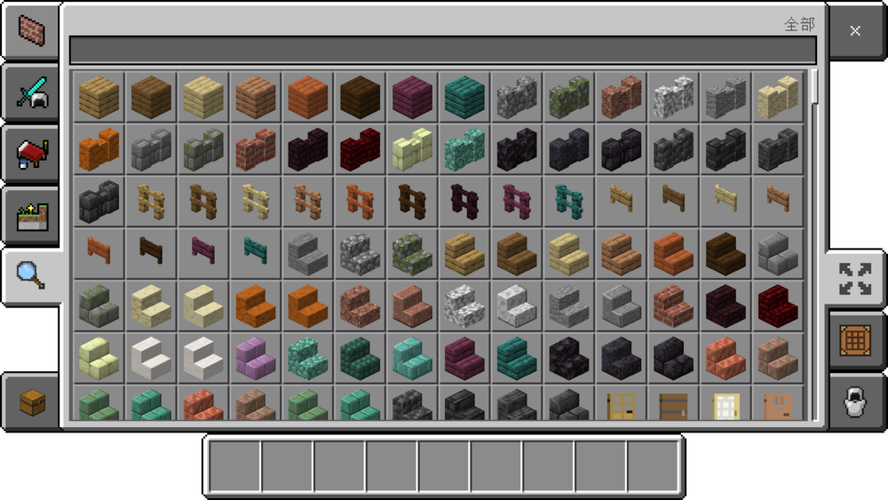

原版 (携带版) 物品栏

出处：https://www.bilibili.com/video/BV1qM411C7Wu/

正交投影与等轴侧变换

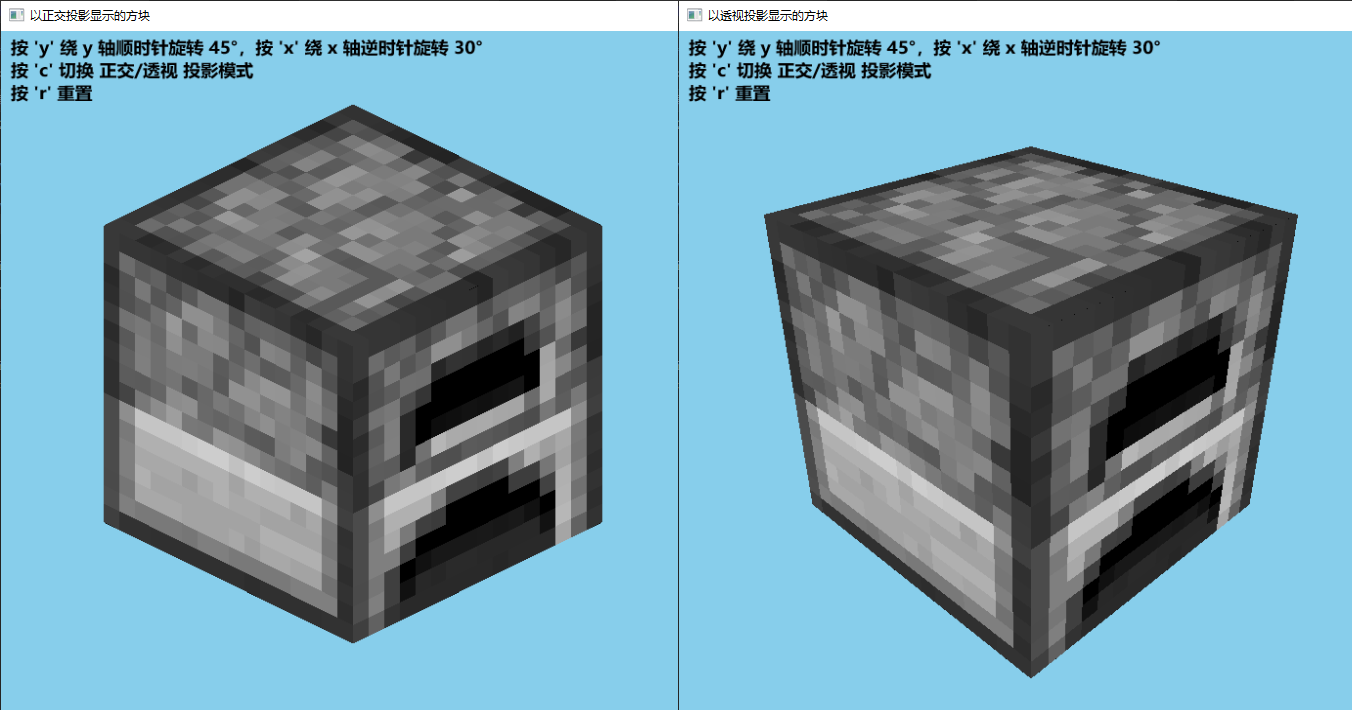

正交投影 (左图) 与透视投影 (右图) 的区别，一目了然。

正交投影同样保存了深度，但它没有改变 w 值，所以透视除法之后结果还是一样的，也就没有近大远小的透视现象了。

像左图这种情况叫 Isometric View Transformation 等轴测视图变换，iso = 相同，metric = 度量，它是一种特殊的正交投影，核心特征是：三个坐标轴的投影缩放比例完全相等。常用于游戏 UI 或工程制图。

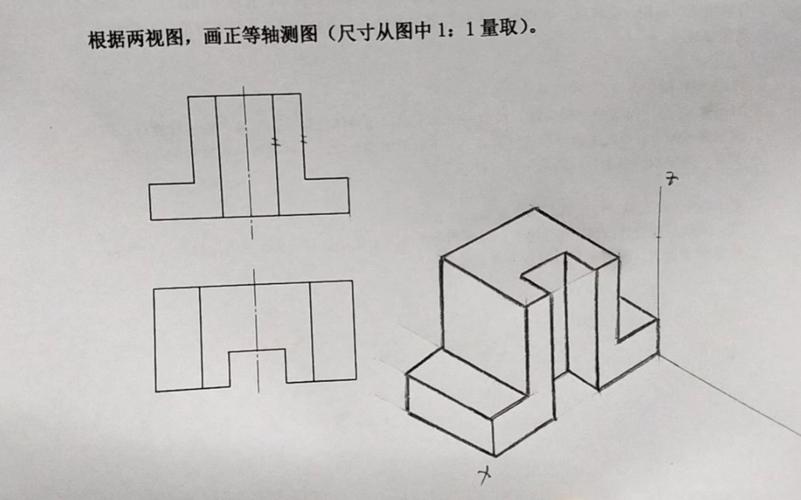

大量应用在制图上的等轴测视图

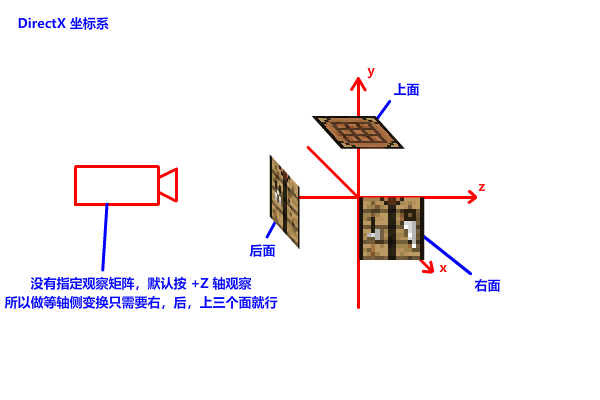

投影不乘特定的观察矩阵，在 DirectX 坐标系中，相机默认朝着 +Z 轴方向观察，因此要显示方块三个面，我们只需要方块 -Z 后面，+X 右面，+Y 上面就行：

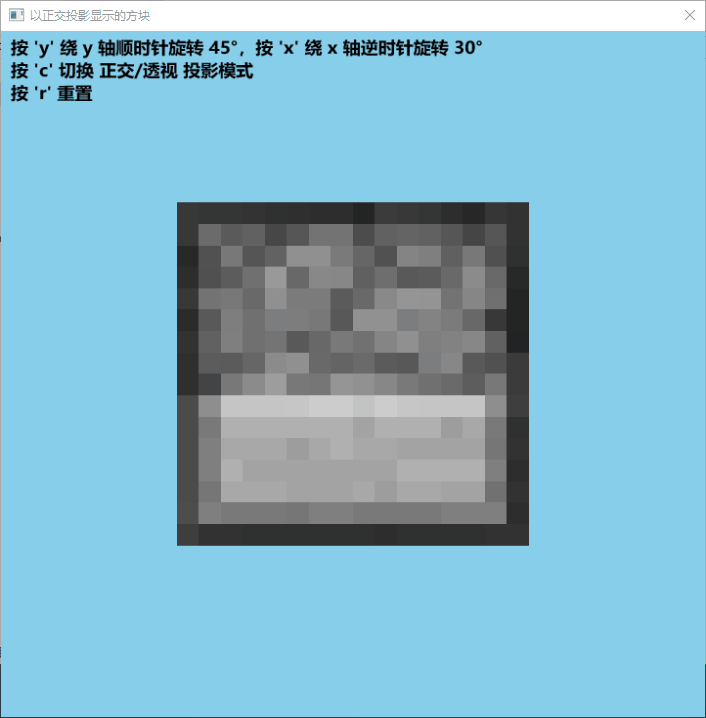

在 Minecraft 中，做等轴测变换，只需要方块先按 +Y 轴顺时针旋转 45°，然后再按 +X 轴逆时针旋转 30°，就能得到物品栏方块的等轴测视图了：

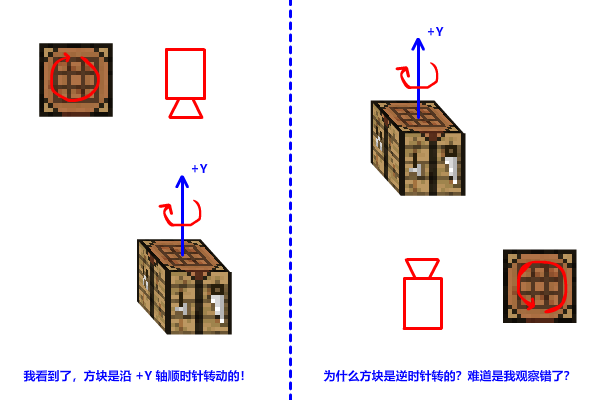

观察者的观察方向，会影响对物体旋转方向的判断：

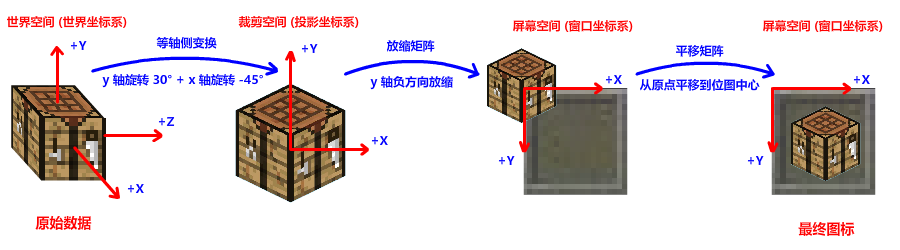

Direct2D 基于窗口坐标系，左上角为 (0, 0) 且 +Y 轴朝下，而我们是在 +Y 轴朝上的世界坐标系上变换方块的，我们需要通过放缩矩阵放大方块并反转 Y 轴，进行镜像翻转，再通过平移矩阵移动到位图中心：

cpp 复制代码

// 本次我们要渲染物品栏内的方块，之所以在 2D 平面上也能呈现立体感，是因为它们使用轴侧视图
// 物品栏中的方块以固定的等轴测视角显示，这样能使 正面 (+X)，后面 (-Z)，上面 (+Y) 同时扁平化呈现在平面上
// 我们需要提供正方体数据，对这个正方体进行等轴侧变换，再往这个扁平化的正方体贴纹理 (D2D 位图)

// 等轴变换矩阵 (模型空间 -> 屏幕空间)
XMMATRIX IsometricMatrix;

// 方块三个面 { 正面 (+X)，后面 (-Z)，上面 (+Y) } NDC 空间下的顶点位置数据
// 顺序遵循 左上角 -> 右上角 -> 右下角 -> 左下角
std::vector<XMVECTOR> BlockItemsVertex =
{
	// 正面 (+X)
	XMVectorSet(1, 1, -1, 1),
	XMVectorSet(1, 1, 1, 1),
	XMVectorSet(1, -1, 1, 1),
	XMVectorSet(1, -1, -1, 1),

	// 后面 (-Z)
	XMVectorSet(-1, 1, -1, 1),
	XMVectorSet(1, 1, -1, 1),
	XMVectorSet(1, -1, -1, 1),
	XMVectorSet(-1, -1, -1, 1),

	// 上面 (+Y)
	XMVectorSet(-1, 1, -1, 1),
	XMVectorSet(-1, 1, 1, 1),
	XMVectorSet(1, 1, 1, 1),
	XMVectorSet(1, 1, -1, 1)
};

// 计算等轴变换矩阵 (模型空间 -> 屏幕空间)，并对方块物品顶点数据进行等轴变换
// 这个等轴变换属于正交投影，是轴侧投影的一个特例，没有"近大远小"的透视效果
// 等轴测投影中，三个坐标轴的缩放因子相等，且两两夹角均为 120°，从而呈现出独特的立体感
void D2D_STEP06_CalcIsometricMatrixAndTransform()
{
	// 先绕 y 轴旋转 45°，XM_PIDIV4 = 45°，让正面和后面可见
	XMMATRIX RotateY_Matrix = XMMatrixRotationY(XM_PIDIV4);
	// 再绕 x 轴旋转 -30°，XM_PIDIV2 = 90°，让顶面可见
	XMMATRIX RotateX_Matrix = XMMatrixRotationX(-XM_PIDIV2 / 3.0);
	// 构建旋转矩阵
	XMMATRIX RotationMatrix = RotateY_Matrix * RotateX_Matrix;

	// 构建缩放矩阵 (x,y 轴缩放系数相同，y 轴是负数是因为 D2D 坐标系 y 轴朝下，需要指定负数翻转位图)
	// 这个缩放系数 5 的计算方法:
	// 模型空间下方块的边长是 2 (详情见上文 BlockItemsVertex)，y 轴旋转 45° 后顶面边长 2 * sqrt(2)
	// 2 * sqrt(2) * 5 = 10 * sqrt(2) = sqrt(200) < sqrt(225) = 15
	// 恰好留了 (sqrt(225) - sqrt(200)) / 2 的空隙，差不多等于 0.5
	XMMATRIX ScalingMatrix = XMMatrixScaling(5, -5, 1);

	// 构建平移矩阵 (一个物品槽内部空位 15x15，从物品槽左上角移到正中心偏左 0.5 像素)
	XMMATRIX TranslationMatrix = XMMatrixTranslation(7, 7, 0);

	// 最终构建等轴变换矩阵 (旋转 -> 缩放 -> 平移，顺序不满足乘法交换律)
	// 注意！均匀缩放可以和旋转矩阵交换位置，结果不变；非均匀缩放不可以交换！
	IsometricMatrix = RotationMatrix * ScalingMatrix * TranslationMatrix;


	// 对每个顶点进行等轴变换
	for (UINT i = 0; i < BlockItemsVertex.size(); i++)
	{
		BlockItemsVertex[i] = XMVector3TransformCoord(BlockItemsVertex[i], IsometricMatrix);
	}
}

制作预渲染立体方块图标

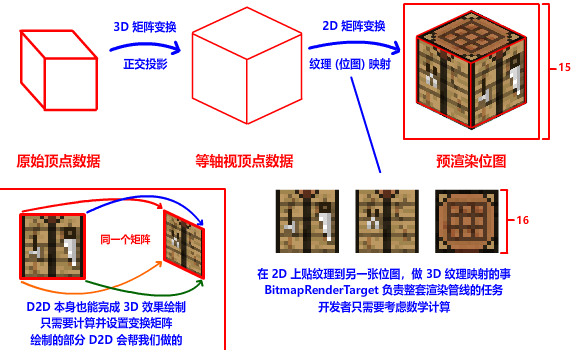

上面我们只是把顶点数据做了等轴测变换，还没有做真正的方块图标，接下来，我们要给顶点数据围成的 2D 图形贴纹理，制作预渲染图标。

我们需要使用 D2DDeviceContext 的成员方法 CreateCompatibleRenderTarget 创建位图渲染目标，在位图上进行渲染。

cpp 复制代码

// 位图渲染目标，用于生成并渲染方块图标，位图渲染目标也拥有 m_D2DDeviceContext 相似的能力
ComPtr<ID2D1BitmapRenderTarget> m_BitmapRenderTarget;

// 为每个不同的方块图标，创建一个 D2D 可兼容的新位图渲染目标
// (Compatible 可兼容的，早些时候 D3D10、D3D11 的渲染目标资源绑定，渲染到纹理也是它做的)
m_D2DDeviceContext->CreateCompatibleRenderTarget(
	D2D1::SizeF(Slot_InnerSpace_Width, Slot_InnerSpace_Height),	// 位图渲染目标的大小 (15x15)
	D2D1::SizeU(DPI, DPI),										// 位图渲染目标 DPI 大小
	m_InventoryBlockBitmaps[0]->GetPixelFormat(),				// 位图渲染目标的 D2D 格式，要和原资源一致
	&m_BitmapRenderTarget										// 要创建的位图渲染目标接口
);

调用 BitmapRenderTarget 的 DrawBitmap 就可以画纹理了，问题是，如何贴纹理？

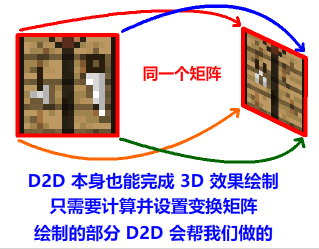

本质上是做一次纹理映射，DrawBitmap 会帮我们做绘制任务的，所以数学计算的任务落在我们身上，我们需要计算一个新的变换矩阵，映射顶点的位置，让纹理精准贴上立体图标。

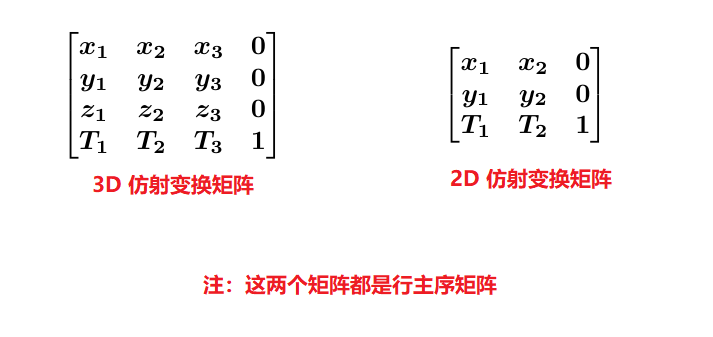

3D 有仿射变换矩阵，2D 同样也有：

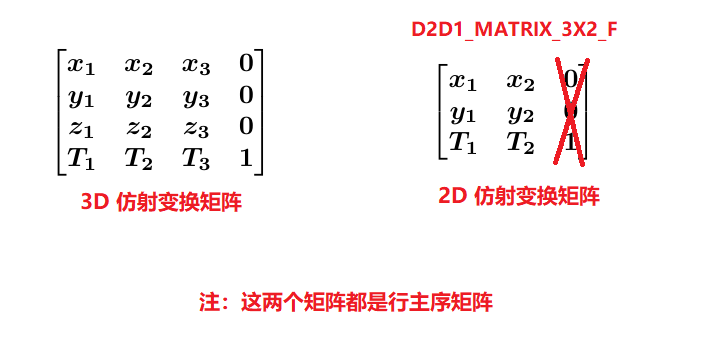

在 D2D 中，表示 2D 仿射矩阵的数据结构是 D2D1_MATRIX_3X2_F，微软考虑到 2D 开发者用不到最后一列固定的 [0, 0, 1]，索性把最后一列直接砍了：

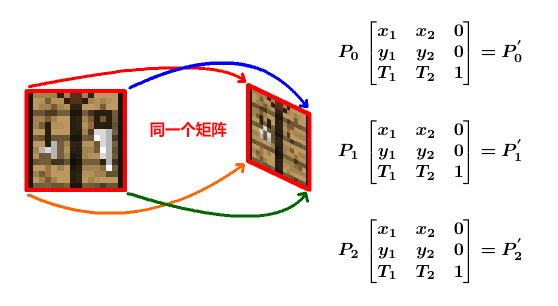

求仿射矩阵六个参数，其实找同一个方块面三个顶点，再把位图那三个对应点弄过来列等式，解方程，就能得到矩阵每个参数的表示了，不难 (第四个顶点可以用平行四边形的性质直接求出来，所以三个点就够了)：

利用 BitmapRenderTarget 的成员方法 SetTransform，可以应用矩阵，改变渲染目标的状态，同一渲染目标下后续绘制都会受到这个矩阵的影响，以上这些就是在 D2D 做纹理映射，绘制立体图标的原理。

cpp 复制代码

// 物品栏立方体面结构体，只有一个长度为 3 的 UINT 数组成员
// 描述一个方块三个面在 m_InventoryBlockBitmaps 的索引
struct ITEMCUBEFACE
{
	// 三个立方体面对应的 D2D 位图在 m_InventoryBlockBitmaps 中的位置
	// 数组索引 0-2 分别对应右面 (+X)，后面 (-Z)，上面 (+Y)
	UINT FaceBitmapIndex[3];
};


// 物品栏 9 个方块物品的方块类型-位图索引组
std::vector<ITEMCUBEFACE> BlockBitmap_IndexGroup =
{
	// 右面 (+X) -> 后面 (-Z) -> 上面 (+Y)

	{0, 1, 2},		// 0.熔炉
	{3, 4, 5},		// 1.工作台
	{6, 6, 7},		// 2.TNT
	{8, 8, 9},		// 3.活塞
	{10, 10, 11},	// 4.石英块
	{13, 12, 12},	// 5.发射器
	{15, 15, 14},	// 6.书架
	{16, 16, 16},	// 7.钻石原矿
	{17, 17, 17}	// 8.活塞
};


// 物品栏 9 个方块物品的预渲染等轴立体图标
std::vector<ComPtr<ID2D1Bitmap>> m_InventoryBlockIcons;

// 位图渲染目标，用于生成并渲染方块图标，位图渲染目标也拥有 m_D2DDeviceContext 相似的能力
ComPtr<ID2D1BitmapRenderTarget> m_BitmapRenderTarget;


const float Slot_InnerSpace_Width = 15.0f;	// 物品栏空槽的宽度
const float Slot_InnerSpace_Height = 15.0f;	// 物品栏空槽的高度

// 物品栏 (位图渲染目标) 的方框大小
D2D1_SIZE_F Slot_InnerSpace_Size = { Slot_InnerSpace_Width , Slot_InnerSpace_Height };


const float BlockBitmap_Width = 16.0f;		// 方块位图的宽度
const float BlockBitmap_Height = 16.0f;		// 方块位图的宽度

// 方块纹理源图范围
D2D1_RECT_F Source_BlockItems_Rect = { 0, 0, BlockBitmap_Width, BlockBitmap_Height };


// 对每个方块物品的顶点数据进行等轴变换，并绘制相应面的 D2D 位图，生成预渲染立体图标
void D2D_STEP07_GenerateBlockItemIcons()
{
	// m_InventoryBlockIcons 重置大小为 9，等会要进行位图创建
	m_InventoryBlockIcons.resize(BlockBitmap_IndexGroup.size());


	// 循环遍历每个方块，生成 9 个图标
	// BlockIndex 是每个方块 (m_InventoryBlockIcons/BlockBitmap_IndexGroup 每个元素) 的索引
	for (UINT BlockIndex = 0; BlockIndex < BlockBitmap_IndexGroup.size(); BlockIndex++)
	{
		// 为每个不同的方块图标，创建一个 D2D 可兼容的新位图渲染目标
		// (Compatible 可兼容的，早些时候 D3D10、D3D11 的渲染目标资源绑定，渲染到纹理也是它做的)
		m_D2DDeviceContext->CreateCompatibleRenderTarget(
			D2D1::SizeF(Slot_InnerSpace_Width, Slot_InnerSpace_Height),	// 位图渲染目标的大小 (15x15)
			D2D1::SizeU(DPI, DPI),										// 位图渲染目标 DPI 大小
			m_InventoryBlockBitmaps[0]->GetPixelFormat(),				// 位图渲染目标的 D2D 格式，要和原资源一致
			&m_BitmapRenderTarget										// 要创建的位图渲染目标接口
		);

		// 位图渲染目标开启渲染
		m_BitmapRenderTarget->BeginDraw();

		// 位图渲染目标清空背景为透明黑色 (不填参数默认透明黑色)，这样我们就得到了背景透明的位图，后续方便混合
		m_BitmapRenderTarget->Clear();


		// 循环遍历每个面，绘制三个面到位图渲染目标中 { 正面 (+X)，后面 (-Z)，上面 (+Y) }
		// 到下一个面的步长是 4，所以不同面顶点计算式 VertexIndex = FaceIndex * 4 + ConnerPointIndex
		for (UINT FaceIndex = 0; FaceIndex < 3; FaceIndex++)
		{
			// 提取每个面左上角 P0 (0, 0)，右上角 P1 (w, 0)，左下角 P2 (0, h) 的坐标
			XMFLOAT2 P0, P1, P2;
			XMStoreFloat2(&P0, BlockItemsVertex[FaceIndex * 4 + 0]);	// 左上角
			XMStoreFloat2(&P1, BlockItemsVertex[FaceIndex * 4 + 1]);	// 右上角
			XMStoreFloat2(&P2, BlockItemsVertex[FaceIndex * 4 + 3]);	// 左下角


			// 预渲染的绘制需要 3x2 仿射矩阵，由于 2D 变换最后一列是固定的 [0, 0, 1]，D2D 索性把它简化了
			// 这个二维仿射变换包含缩放，旋转，错切与平移，它表示将 纹理位图 (矩形) 映射到 方块面平行四边形
			// 你会疑惑方块面明明有四个点，为什么只用了其中三个，因为三个点就可以唯一确定一个仿射变换了
			// 关于矩阵中每一项的推导过程，可以问 AI
			D2D1_MATRIX_3X2_F BitmapAffineMatrix = {
				(P1.x - P0.x) / BlockBitmap_Width, (P1.y - P0.y) / BlockBitmap_Width,
				(P2.x - P0.x) / BlockBitmap_Height, (P2.y - P0.y) / BlockBitmap_Height,
				P0.x, P0.y
			};


			// 位图渲染目标设置并更新仿射矩阵，接下来会影响到下面的渲染操作
			m_BitmapRenderTarget->SetTransform(BitmapAffineMatrix);

			// 获得对应方块下某个面对应的纹理 (位图) 索引
			UINT FaceTexture_InBitmapsArrayIndex = BlockBitmap_IndexGroup[BlockIndex].FaceBitmapIndex[FaceIndex];

			// 渲染目标绘制位图，将位图渲染到对应的方块面上
			m_BitmapRenderTarget->DrawBitmap(
				m_InventoryBlockBitmaps[FaceTexture_InBitmapsArrayIndex].Get(),
				Source_BlockItems_Rect
			);
		}


		// 三个面都绘制完成，结束渲染
		m_BitmapRenderTarget->EndDraw();
		// 将绘制好的位图导出到对应的 D2Dbitmap，生成预渲染位图
		m_BitmapRenderTarget->GetBitmap(&m_InventoryBlockIcons[BlockIndex]);
	}
}

DrawBitmap 的重载函数也有带矩阵变换的版本，不过我们不用它，因为真没什么必要每帧都进行一次纹理映射，直接上预制菜就行，何况 11On12 本来性能就有点差，感兴趣的读者可以自行试试。

屏蔽调试层警告：STEP04_IgnoreClearValueWarning

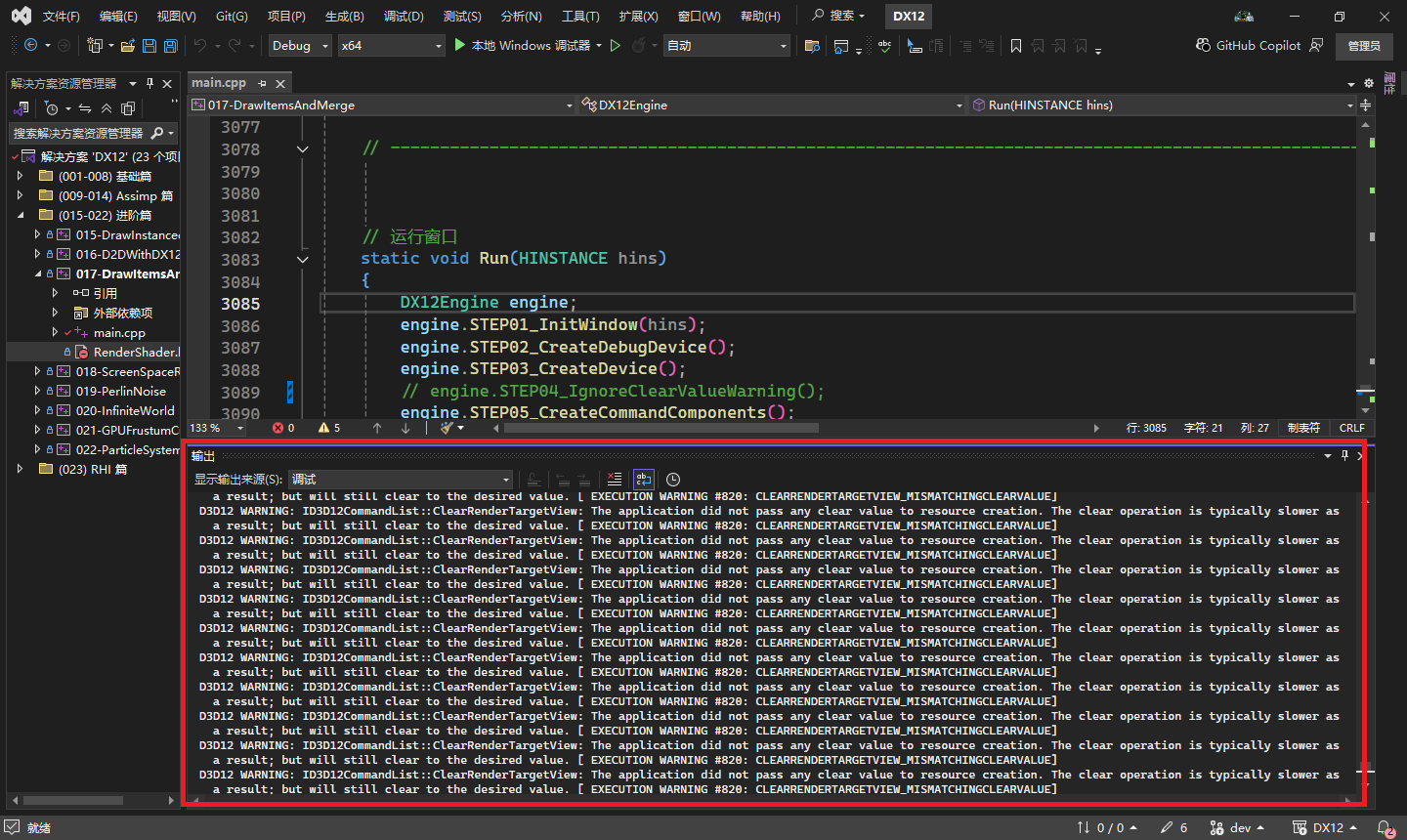

如图，这个警告烦人吗？我觉得挺烦人的。

D3D12 为了优化性能，鼓励开发者在创建资源时提供一个 ClearValue (深度缓冲资源就是这样做的)，这样后续的 Clear 操作可以由驱动进行加速，如果没有提供，就会触发这个警告，提示性能可能稍差。

然而我们没有方法让 DXGI 交换链下的 D3D12RenderTarget 设置 ClearValue。我个人猜测，上面 D2DEngine 创建的位图渲染目标，它内部使用的纹理也会映射到 D3D11On12 包装的资源，这些包装的资源没有设置 ClearValue，也会不小心触发 D3D12 调试层警告。D2D 的渲染目标/设备上下文一旦 Clear 或者 SetTransform 就会触发这些警告，相当烦人。有些开发者也深受其扰，标准做法是直接屏蔽它：

cpp 复制代码

	// 屏蔽 MissingClearValue 带来的调试层警告刷屏，这个 D3D12 WARNING 太阴间了...
	// 我们没有方法让 DXGI 交换链下的 D3D12RenderTarget 设置 ClearValue
	// D3D12 为了优化性能，鼓励开发者在创建资源时提供一个 ClearValue (深度缓冲资源就是这样做的)
	// 这样后续的 Clear 操作可以由驱动进行加速，如果没有提供，就会触发这个警告，提示性能可能稍差
	// 上面 D2DEngine 创建的位图渲染目标，它内部使用的纹理也会映射到 D3D11On12 包装的资源
	// 这些包装的资源没有设置 ClearValue，也会触发 D3D12 调试层警告 (巨硬的神秘代码发力了)
	// D2DEngine 的位图渲染目标/设备上下文一旦 Clear 或者 SetTransform 就会触发这些警告，相当烦人...
	void STEP04_IgnoreClearValueWarning()
	{
#if defined(_DEBUG)

		// 临时调试层消息队列，用于获取并屏蔽 D3D12 WARNING
		ComPtr<ID3D12InfoQueue> _temp_DebugInfoQueue;

		// 查询接口支持，如果支持就创建调试层消息队列
		m_D3D12Device.As(&_temp_DebugInfoQueue);

		// 定义要抑制的警告 ID
		D3D12_MESSAGE_ID hideMessages[1] =
		{
			// 没设置 ClearValue 的警告 ID
			D3D12_MESSAGE_ID_CLEARRENDERTARGETVIEW_MISMATCHINGCLEARVALUE,
		};

		// 调试层消息过滤结构体
		D3D12_INFO_QUEUE_FILTER filter = {};
		filter.DenyList.NumIDs = 1;					// 要屏蔽的消息 ID 数
		filter.DenyList.pIDList = hideMessages;		// 指向消息数据的指针

		// 向消息过滤器添加要屏蔽的 Warning/Error，这样就不用见到 Warning 在下面的调试窗口刷屏了
		// 慎用消息过滤，除非迫不得已 (就像现在这样)，否则不要使用，会错过很多一击致命的问题根源
		_temp_DebugInfoQueue->AddStorageFilterEntries(&filter);

#endif
	}

慎用消息过滤，除非迫不得已 (就像现在这样)，否则不要使用，在 DEBUG 阶段下会错过很多一击致命的问题根源。

第十七章全资源及代码

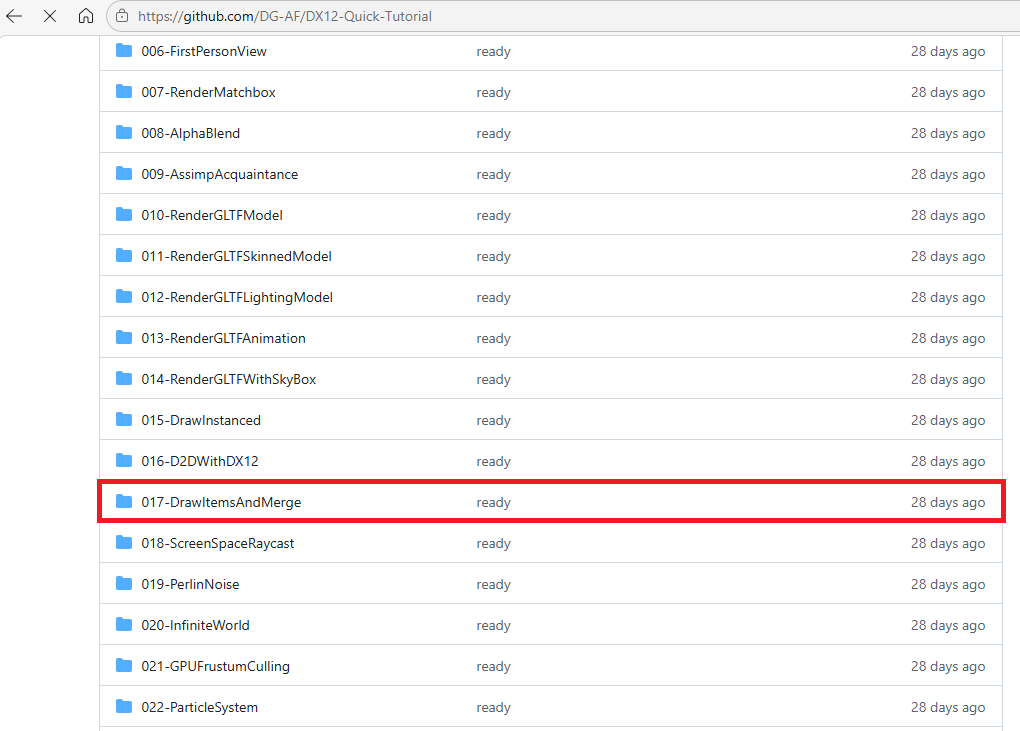

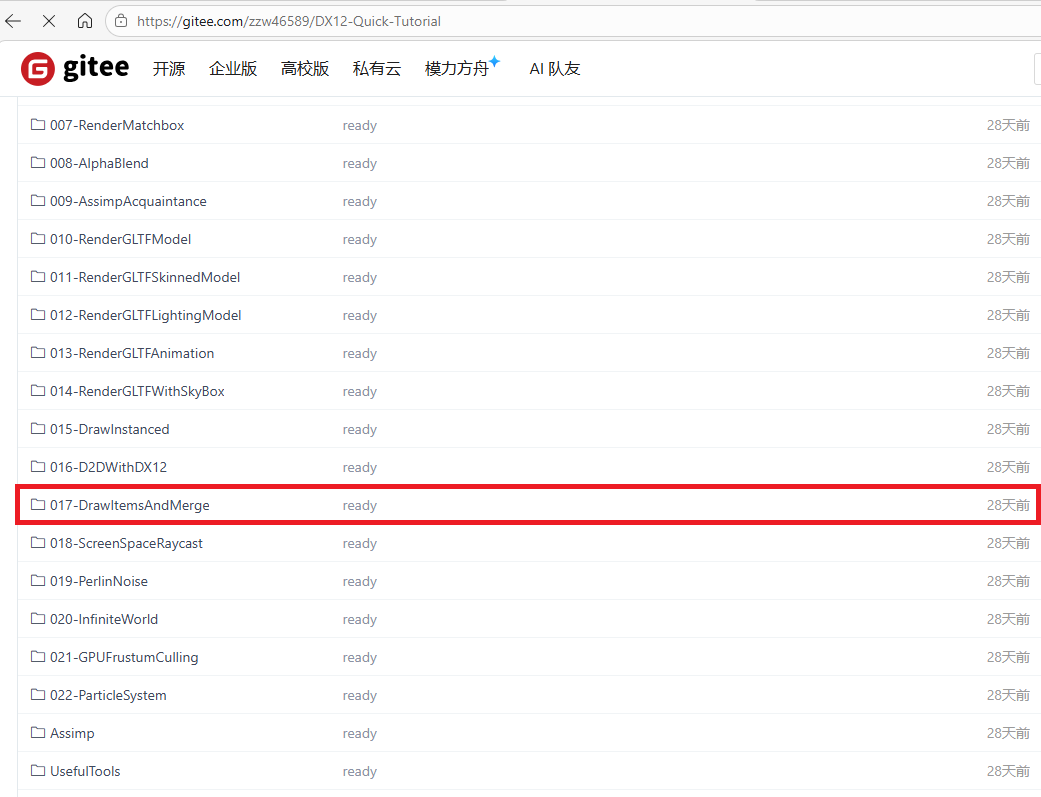

详情见 github/gitee 原项目地址的 017-DrawItemsAndMerge：

下一章，我们将认识屏幕射线相交检测，学会方块的破坏与放置，初步学习动态资源管理，正式解决第 8 章的深度冲突问题，同时业务逻辑代码量会成倍增加。

教程地址：DX12 快速教程(18) ------ 屏幕射线相交检测
