📌 本篇导读（接口篇）
| 知识点 | 难度 | 实战价值 | 典型场景 |
|---|---|---|---|
| 接口基本定义 | ⭐⭐ | ⭐⭐⭐⭐⭐ | 分组总线信号（AXI、AHB） |
| 接口实例化与端口连接 | ⭐⭐ | ⭐⭐⭐⭐⭐ | 简化模块间连线 |
| 接口中的信号方向修饰符（modport） | ⭐⭐⭐ | ⭐⭐⭐⭐⭐ | 明确不同角色的信号视角 |
| 接口中的时钟阻塞（clocking block） | ⭐⭐⭐⭐ | ⭐⭐⭐⭐ | 验证环境中同步采样（不可综合） |
| 接口中的参数化 | ⭐⭐⭐ | ⭐⭐⭐⭐ | 可配置总线位宽 |
| 接口中的方法（task/function） | ⭐⭐⭐ | ⭐⭐⭐ | 封装总线协议驱动（仅验证） |
| 接口作为端口传递 | ⭐⭐ | ⭐⭐⭐⭐⭐ | 顶层连线极简 |
💡 常见误区：
- 接口中信号默认是
wire❌ → 默认是logic✅ modport改变信号物理方向 ❌ →modport只改变模块的读写权限 ✅clocking block可以综合 ❌ → 仅用于验证 ✅- 忘记处理接口中的多驱动问题（
logic只能单驱动，双向总线需用wire）
🧭 本文使用 【综合】 标识电路设计相关语法，使用 【验证】 标识测试与仿真专用语法。
1 接口的概念与价值
在大型设计中，模块间的总线往往包含几十甚至上百根信号（如 AXI 总线）。传统 Verilog 需要在每个模块的端口列表中逐一列出，既繁琐又易错。
SystemVerilog 的 interface 将这些相关信号封装成一个"端口包"，可以：
- 作为单个对象在模块端口传递
- 统一声明方向（通过
modport为不同模块提供不同视角） - 封装协议逻辑（驱动任务、时序检查）
- 极大减少代码量，提高可维护性
2 接口的基本定义与使用 【综合】
2.1 最简单的接口
systemverilog
// 定义一个简单的总线接口
interface simple_bus;
logic [31:0] addr; // 默认 logic 类型，可在过程块中赋值
logic [31:0] data;
logic we;
logic stb;
endinterface使用该接口作为端口：
systemverilog
module master (simple_bus bus);
always_ff @(posedge clk) begin
bus.addr <= ...;
bus.data <= ...;
end
endmodule
module slave (simple_bus bus);
always_comb begin
if (bus.stb && bus.we)
memory[bus.addr] = bus.data;
end
endmodule
module top;
simple_bus bus(); // 实例化接口，推荐显式加空括号
master u_master (.bus(bus));
slave u_slave (.bus(bus));
endmodule📌 实例化规范 ：推荐写作
simple_bus bus();（显式空括号），避免与变量声明混淆，提高代码可读性与工具兼容性。
2.2 接口中的信号类型
IEEE 1800-2017 标准规定 ：接口内部未显式声明类型的信号，默认是 logic 类型 ，而非 Verilog 传统的 wire。
logic可被过程块（always_ff/always_comb）赋值，也可被连续赋值驱动，但只能有一个持续驱动源（单驱动）。- 如果需要多驱动（如双向总线、多主共享总线），必须显式声明为
wire。
systemverilog
interface my_intf;
logic clk; // 默认 logic，可过程赋值
logic [7:0] data;
wire grant; // 显式 wire，允许多个模块驱动（如 wired-OR）
endinterface规则总结：
- 绝大多数信号用
logic即可，简单安全。 - 只有需要多驱动源的信号才用
wire。 - 如果信号只用于连续赋值（
assign），logic和wire均可。
3 modport：为不同角色定义信号视角 【综合】
在设计数字系统时，多个模块往往通过同一个接口互联，但对接口中每个信号的方向需求各不相同。例如，AHB 总线的主机需要输出地址 haddr，而从机则需要输入该地址。SystemVerilog 的 modport 可以为接口中的每个角色（如主机、从机、监视器）定义 信号读写权限的视图，从而让模块只看到自己允许读写的信号子集，提高代码的可读性与可维护性。
3.1 基本语法与示例
下面的 ahb_lite 接口包含 AHB-Lite 总线所需的所有信号，并定义了三种 modport：
systemverilog
interface ahb_lite #(
parameter ADDR_WIDTH = 32,
parameter DATA_WIDTH = 32
) (
input logic hclk, // 时钟（推荐作为接口端口传入）
input logic hreset_n // 低有效异步复位
);
// 信号声明（logic 类型，在接口内部互联）
logic [ADDR_WIDTH-1:0] haddr;
logic [DATA_WIDTH-1:0] hwdata;
logic [DATA_WIDTH-1:0] hrdata;
logic hwrite;
logic [2:0] hsize;
logic [1:0] htrans;
logic hready; // 从机→主机的就绪标志
// ---------- 主机视角 ----------
modport master (
output haddr, hwdata, hwrite, hsize, htrans, // 主机驱动这些信号
input hrdata, hready // 主机读取这些信号
);
// ---------- 从机视角 ----------
modport slave (
input haddr, hwdata, hwrite, hsize, htrans, // 从机接收控制与写数据
output hrdata, hready // 从机驱动读数据和就绪标志
);
// ---------- 验证/监视视角 ----------
modport monitor (
input haddr, hwdata, hrdata, hwrite, hsize, htrans, hready
);
endinterface注意 ：
hready在slave中是output，在master中是input，符合 AHB-Lite 协议（从机控制传输等待/完成）。
3.2 在模块中使用 modport
模块通过 接口名.modport名 的方式声明端口，接口中的所有时钟/复位信号也通过接口句柄访问：
systemverilog
// 主机模块：使用 master modport
module ahb_master (
ahb_lite.master bus // 通过接口句柄访问所有信号
);
always_ff @(posedge bus.hclk or negedge bus.hreset_n) begin
if (!bus.hreset_n)
bus.haddr <= 0;
else
bus.haddr <= next_addr; // 合法：master 中将 haddr 声明为 output
end
// bus.hrdata 只能读取，不能赋值（因为 master 中 hrdata 是 input）
endmodule
// 从机模块：使用 slave modport
module ahb_slave (
ahb_lite.slave bus
);
logic [31:0] memory [0:1023];
always_comb begin
bus.hrdata = memory[bus.haddr]; // 合法：slave 中将 hrdata 声明为 output
bus.hready = 1'b1; // 合法：slave 中 hready 是 output
end
always_ff @(posedge bus.hclk or negedge bus.hreset_n) begin
if (bus.hwrite && bus.hready)
memory[bus.haddr] <= bus.hwdata; // bus.hwdata 在 slave 中是 input，只能读
end
endmodule3.3 顶层连接示例
顶层模块实例化接口，并将主机和从机连接到同一个接口实例：
systemverilog
module top;
logic clk, rst_n;
ahb_lite #(.ADDR_WIDTH(32), .DATA_WIDTH(32)) bus (
.hclk (clk),
.hreset_n(rst_n)
);
ahb_master master (
.bus(bus.master) // 将接口的 master 视图连接到主机
);
ahb_slave slave (
.bus(bus.slave) // 将接口的 slave 视图连接到从机
);
endmodule3.4 关键点
-
modport仅约束读写权限input表示模块内只能读取该信号output表示模块内只能驱动（写入）该信号inout表示既可读也可写（通常用于真正的双向信号，如 I2C 的 SDA）
-
不改变信号的物理连接
- 接口中定义的信号（如
logic haddr）始终是单一连线。 modport不会为每个角色创建信号的副本，也不会改变信号的实际驱动源。- 最终驱动能力由实际在模块内对信号赋值的代码 决定，与
modport方向声明无关。 - 但是 ：综合工具会检查
modport方向与实际使用是否一致（如input信号被赋值会报错），因此正确声明方向有助于提早发现设计错误。
- 接口中定义的信号（如
-
时钟与复位推荐作为接口的端口
- 将
hclk和hreset_n作为接口的输入端口，而不是内部logic变量，可以避免在多模块间传递时钟时出现多驱动或连接错误。 - 模块通过
bus.hclk和bus.hreset_n访问这些信号。
- 将
-
modport与clocking的区别modport仅定义信号方向，与时间无关。clocking block定义信号的采样/驱动时序（用于验证）。两者可结合使用，但综合设计通常只用modport。
3.5 常见错误与避免方法
| 错误示例 | 原因 | 正确做法 |
|---|---|---|
modport slave (input hready); |
从机实际需要输出 hready，却声明为输入 |
声明为 output hready |
在主机模块内对 hrdata 赋值 |
master 中 hrdata 是 input，不可驱动 |
主机只能读取 hrdata |
在从机模块内对 haddr 赋值 |
slave 中 haddr 是 input，不可驱动 |
从机只能读取地址，不能修改 |
4 clocking block：验证中的时序同步 【验证】不可综合
clocking block 用于验证环境中同步采样和驱动，避免仿真竞争。它定义了一组相对于时钟边沿的信号时序。
systemverilog
`timescale 1ns/1ps // 时间单位1ns，精度1ps
interface dram_if (
input logic clk
);
logic [7:0] address;
logic [31:0] data;
logic cs_n, we_n, oe_n;
clocking cb @(posedge clk);
default input #1step output #2; // 采样前1ps，驱动后2ns（即2个时间单位）
input data; // 在时钟沿前1step采样 data
output address, cs_n, we_n, oe_n; // 时钟沿后2ns驱动输出
endclocking
modport test (clocking cb); // 测试程序使用 clocking 视图
endinterface在测试程序中使用：
systemverilog
program automatic test(dram_if.test intf);
initial begin
intf.cb.address <= 8'h00;
intf.cb.cs_n <= 0;
##1; // 等待一个时钟周期
$display("Data read: %h", intf.cb.data);
end
endprogram重要提醒：
clocking block绝对不可综合，仅用于仿真验证环境。#1step是 SystemVerilog 关键字，代表仿真最小精度步长，用于避免竞争。#2是 2 个时间单位，其实际时长由`timescale决定，不是固定 2ns。
5 接口中的方法（task/function） 【验证】不可综合
接口可以包含任务和函数，通常用于验证环境封装总线操作。任何包含时序控制（@、wait、##、iff 等）的方法均不可综合。
systemverilog
interface axi_stream #(parameter DATA_WIDTH=32) (
input logic clk, rst_n
);
logic [DATA_WIDTH-1:0] tdata;
logic tvalid, tready;
// 仅用于验证：发送数据（包含时序控制）
task automatic send(input logic [DATA_WIDTH-1:0] data);
@(posedge clk);
tdata = data;
tvalid = 1;
@(posedge clk iff tready);
tvalid = 0;
endtask
// 仅用于验证：接收数据
task automatic receive(output logic [DATA_WIDTH-1:0] data);
@(posedge clk iff tvalid);
data = tdata;
endtask
endinterface综合说明 ：可综合设计中，不要使用接口内的
task/function。如果需要封装组合逻辑，可以用function，但内部不能有时序控制。
6 接口作为数组端口传递 【综合】
当有多个相同总线时，可声明接口数组：
systemverilog
module top;
simple_bus bus[3:0](); // 4个总线实例
slave u_slave[3:0] (bus); // 实例化4个从机
endmodule
module slave (simple_bus bus);
// ...
endmodule7 完整仿真示例（接口 + modport）
systemverilog
// 文件: interface_demo_fixed.sv
interface bus_if;
logic clk;
logic rst_n; // 新增复位信号
logic [7:0] addr;
logic [7:0] wdata;
logic [7:0] rdata;
logic we;
modport master (
output addr, wdata, we,
input rdata, clk, rst_n
);
modport slave (
input addr, wdata, we, clk, rst_n,
output rdata
);
endinterface
// 主机：带复位的状态机，先写后读
module master (bus_if.master bus);
logic [7:0] send_data;
integer i;
// 异步复位，所有寄存器在复位时初始化
always_ff @(posedge bus.clk or negedge bus.rst_n) begin
if (!bus.rst_n) begin
i <= 0;
send_data <= 0;
bus.addr <= 0;
bus.wdata <= 0;
bus.we <= 0;
end else begin
if (i < 5) begin // 写阶段
bus.addr <= i;
bus.wdata <= send_data;
bus.we <= 1;
send_data <= send_data + 1;
end else if (i < 10) begin // 读阶段
bus.addr <= i - 5;
bus.we <= 0;
end else begin
bus.we <= 0; // 空闲
end
i <= i + 1;
end
end
endmodule
// 从机：存储器，支持读写
module slave (bus_if.slave bus);
logic [7:0] mem [0:255];
always_ff @(posedge bus.clk or negedge bus.rst_n) begin
if (!bus.rst_n) begin
// 可选：复位存储器内容，此处略
end else begin
if (bus.we)
mem[bus.addr] <= bus.wdata;
end
end
always_comb begin
if (!bus.we)
bus.rdata = mem[bus.addr];
else
bus.rdata = 8'hZZ;
end
endmodule
// 顶层测试平台
module tb_interface;
logic clk = 0;
logic rst_n = 0;
bus_if bus();
master u_master (bus);
slave u_slave (bus);
assign bus.clk = clk;
assign bus.rst_n = rst_n;
// 时钟生成
always #5 clk = ~clk;
// 复位释放
initial begin
#10 rst_n = 1;
end
// 监控打印
always @(posedge clk) begin
#1;
if (bus.we)
$display("[%0t] 写操作：地址 %0h 数据 %0h", $time, bus.addr, bus.wdata);
else if (!bus.we && bus.addr !== 'x)
$display("[%0t] 读操作：地址 %0h 读数据 %0h", $time, bus.addr, bus.rdata);
end
initial begin
$display("\n===== 接口演示 (带复位) =====");
#250;
$display("\n===== 最终存储器内容 (地址 0~4) =====");
for (int i = 0; i < 5; i++) begin
$display("mem[%0d] = %0h", i, u_slave.mem[i]);
end
$finish;
end
initial begin
$dumpfile("dump.vcd");
$dumpvars(0, tb_interface);
end

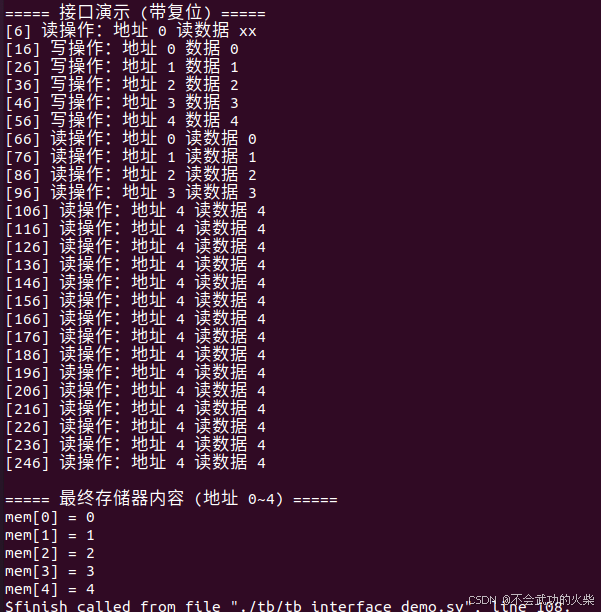

endmodule仿真输出：
8 接口常见错误与编码建议
-
错误 ：认为接口信号默认是
wire，导致在过程块中赋值时报错。
正确 ：默认是logic，可直接在always块中赋值。 -
错误 ：遗漏
modport导致模块内信号方向不明确或多驱动冲突。
建议 ：为每个角色定义modport，并在模块端口处显式指定。 -
错误 ：在可综合设计中使用
clocking block或带@的task。
正确 ：clocking block和时序 task 只用于验证环境。 -
错误 ：接口实例化时忘记括号，导致被误认为变量声明。
建议 ：统一使用intf_name();形式。 -
错误 ：将
logic类型的信号用于多驱动场景（如多主总线）。
正确 ：多驱动信号必须显式声明为wire。
📢 关于文章 ：原创实战分享，转载需注明出处。
🔔 点击关注，第一时间收到后续教程推送（第8篇：有限状态机（FSM））。
📚 参考文档：IEEE Standard for SystemVerilog (1800-2017)
