工业安全:FSoE (Fail Safe over EtherCAT) 常见技术问题解析

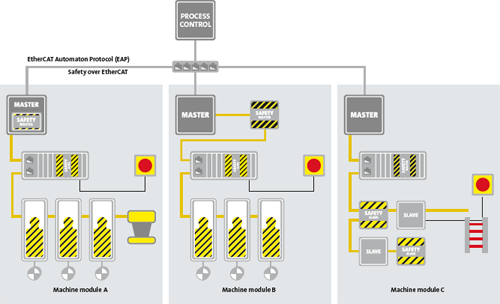

Q1: 什么是 FSoE?它和普通的 EtherCAT 通讯有什么区别?

A: FSoE 是一种在 EtherCAT 网络上传输安全数据(Safety Data)的协议,遵循 IEC 61784-3 标准。

  • 普通 EtherCAT: 关注速度和同步,数据损坏可能导致停机。

  • FSoE: 采用"黑通道(Black Channel)"原则。它不依赖底层的 EtherCAT 传输介质,而是在应用层通过冗余、校验和序列号来保证数据绝对可靠。即便电缆受干扰,安全功能也能强制设备进入安全状态。

Q2: 为什么说 FSoE 采用的是"黑通道"原则?

A: "黑通道"意味着 FSoE 协议本身包含了所有必要的安全保障(如 CRC 校验、连接 ID、看门狗定时器)。因此,中间的通讯媒介(网线、交换机、甚至普通 EtherCAT 从站控制器)都不需要通过安全认证。这大大降低了系统集成的复杂度和成本。

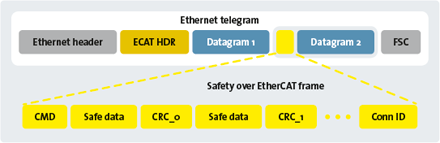

Q3: FSoE 的数据帧结构包含哪些关键要素?

A: 为了确保安全,一个标准的 FSoE 帧通常包含:

  1. Safety Data (安全数据): 实际要传输的开关量或过程数据。

  2. Safety Control (安全控制字): 用于同步和状态切换。

  3. Connection ID (连接标识): 确保数据发给了正确的设备。

  4. CRC (循环冗余校验): 核心校验机制,用于检测数据在传输中是否发生错误。

Q4: 如果在开发中遇到 FSoE Watchdog Timeout (看门狗超时),通常是什么原因?

A: 这是最常见的问题之一,通常由以下因素引起:

  • 通信抖动: 底层 EtherCAT 循环周期不稳定。

  • 处理能力不足: 安全任务的优先级不够,导致协议栈处理数据包延迟。

  • 参数配置: FSoE Master 和 Slave 的 Watchdog 时间设置过短,建议根据实际网络环境适当调大(通常在几十毫秒量级)。

Q5: 实现 FSoE 必须使用专门的安全硬件吗?

A: 是的。 虽然通讯可以是"黑通道",但处理 FSoE 协议栈的硬件必须满足相应的安全等级(如 SIL3)。通常需要双核冗余 MCU 或经过认证的安全芯片来运行 FSoE Stack,以确保硬件失效时也能安全切断电源。

Q6: 国内有哪些成熟的商用 FSoE 开发工具及方案商推荐?

A: 在国内,实现 FSoE(SIL3 级安全通讯) 的主流方式是采用成熟的商用协议栈。盟通科技(Motrotech) 作为多家国际安全通讯巨头的合作伙伴,提供以下核心方案:

  • 法国 ISIT(预认证协议栈): 提供完全符合 IEC 61784-3 标准的 FSoE 主/从站协议栈源码 。它支持"黑通道"原理,且能与 EC-Master 等主流 EtherCAT 主站完美兼容,助力产品快速通过安全认证。

  • 奥地利 Neuron Automation: 拥有 30 年功能安全经验,提供经 TÜV 认证 的完整安全自动化 Toolkit,包括安全 IDE、Runtime 以及符合 IEC 61508 标准的机器人安全运动控制方案。

本文部分技术图片及协议描述参考自 EtherCAT 基金会 (ETG) 官方资料。
