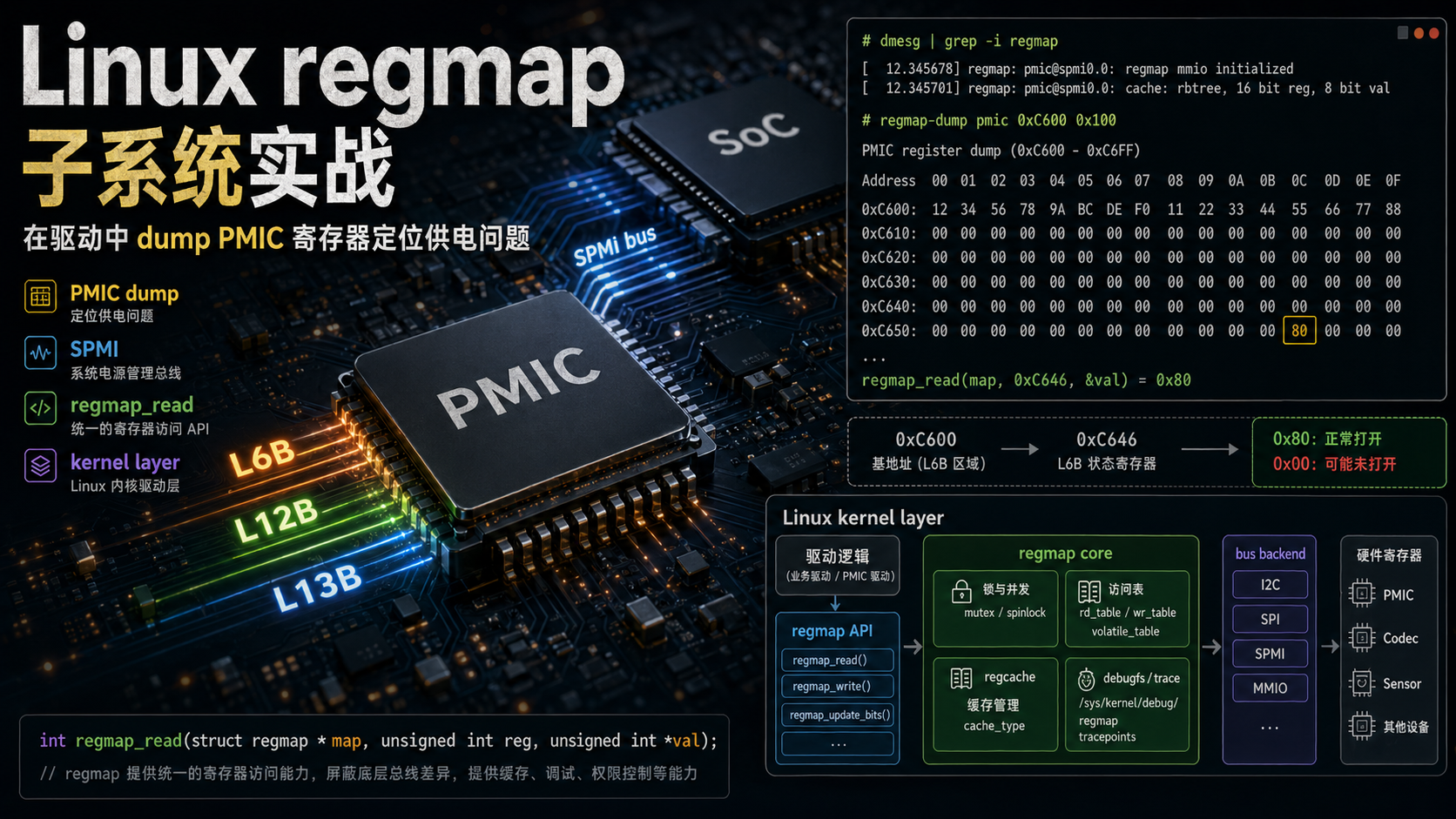

Linux regmap 子系统实战：在驱动中 dump PMIC 寄存器定位供电问题

调驱动时，经常会遇到一种很难只靠日志解释的问题：某一路电源到底有没有打开？

比如板子上有一路供电叫 L6B。从原理图看，它来自某颗 PMIC；从现象看，外设偶尔不工作；从普通日志看，只能看到驱动 probe 了、接口调用了，却看不到 PMIC 内部寄存器到底是什么状态。最后真正能落锤的，往往是把这颗 PMIC 对应的寄存器 dump 出来，对照芯片手册看某个 enable/status bit。

这就是 regmap 很适合出场的地方。

本文不从 API 清单开始背，而是围绕一个真实工作流讲清楚：

为什么 dump PMIC 寄存器要借助 regmap。
PMIC 原厂驱动通常怎么把 SPMI 访问封装成 struct regmap。
业务驱动怎么从设备树和 device 层级里找到这个 regmap。
拿到 regmap 后，怎么安全地 dump 一段寄存器窗口。
看到 0x80 或 0x00 这类值时，应该怎么分析。

1. regmap 解决的不是"读寄存器"，而是"统一读寄存器"

先别急着看 regmap_read()。从第一性原理看，驱动访问硬件寄存器至少有三个问题：

问题	如果不用 regmap	regmap 做了什么
总线差异	I2C、SPI、SPMI、MMIO 各写一套读写逻辑	用统一 API 隐藏底层 bus 操作
寄存器格式	地址位宽、值位宽、大小端、是否连续读写都要手动处理	用 `struct regmap_config` 描述寄存器格式
访问规则	哪些寄存器可读、可写、不可缓存、读了有副作用，要靠驱动自己约束	用 readable/writeable/volatile/precious 表和回调集中约束
性能与电源	慢速总线频繁读写成本高，休眠恢复后状态还要同步	可选 regcache，支持 cache-only、dirty、sync
调试	每个驱动自己做 dump 接口	regmap core/debugfs/trace 能提供统一观察点

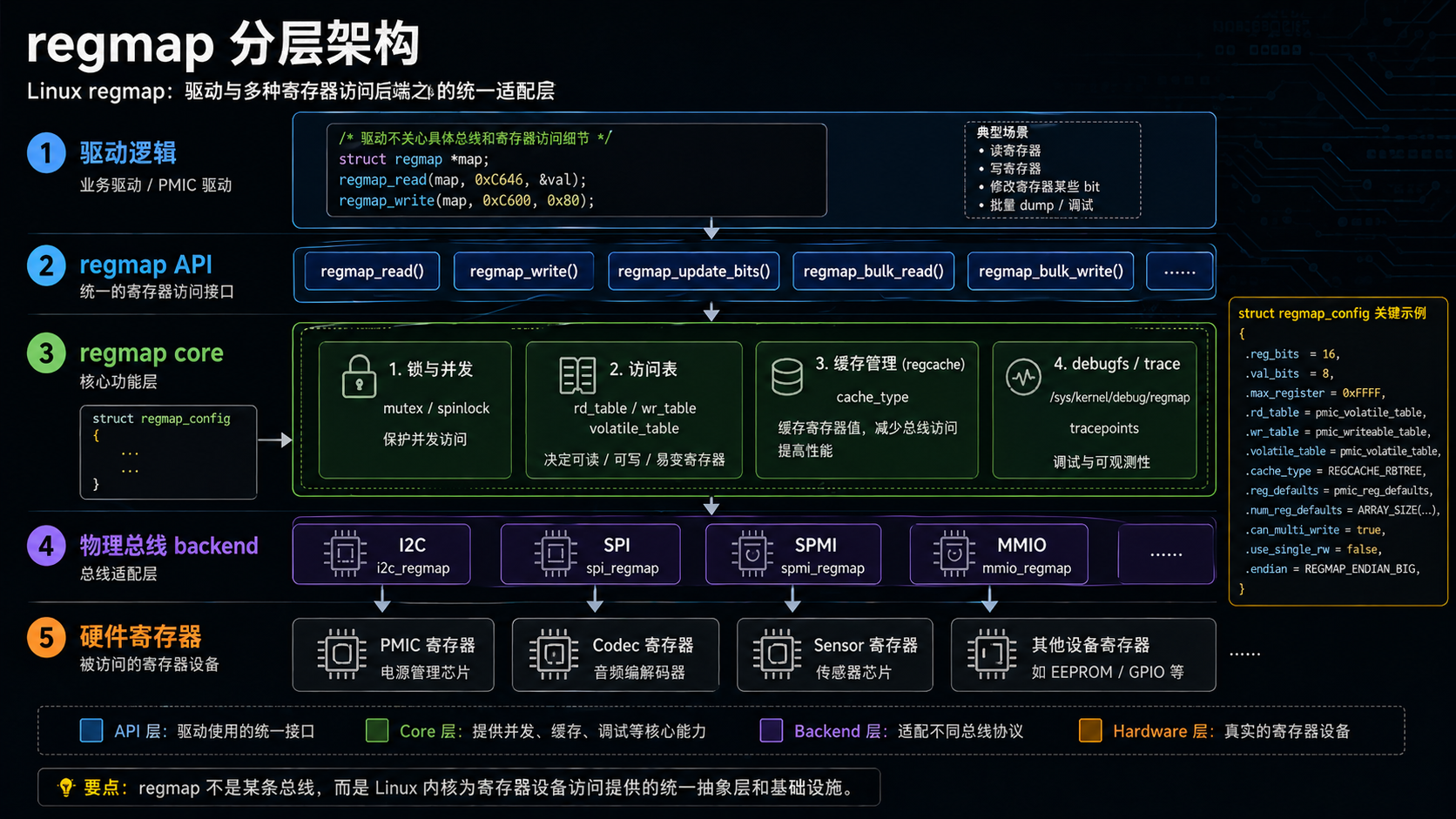

所以 regmap 不是某一种总线驱动。它更像"寄存器访问适配层"：

text 复制代码

驱动逻辑
  -> regmap API: regmap_read / regmap_write / regmap_update_bits / regmap_bulk_read
    -> regmap core: 锁、访问权限、缓存、格式化、trace/debugfs
      -> bus backend: i2c / spi / spmi / mmio / slimBus / sdw ...
        -> 硬件寄存器

这也是为什么 PMIC、Codec、Sensor、Clock、Pinctrl、PWM、MFD 里经常能看到 regmap。它们都有大量寄存器，而且寄存器访问经常跨模块复用。

2. 一个 PMIC 的 regmap 是怎么来的

在 PMIC 场景里，业务驱动通常不直接知道 SPMI 怎么访问寄存器。芯片原厂或平台侧 PMIC 驱动会先把底层 SPMI 访问封装成 regmap。

一个简化后的 PMIC regmap 初始化大概长这样：

c 复制代码

static const struct regmap_config pmic_regmap_config = {
	.reg_bits     = 16,
	.val_bits     = 8,
	.max_register = 0xffff,
	.fast_io      = true,
};

static int vendor_pmic_probe(struct spmi_device *sdev)
{
	struct regmap *map;
	unsigned int type;
	int ret;

	map = devm_regmap_init_spmi_ext(sdev, &pmic_regmap_config);
	if (IS_ERR(map))
		return PTR_ERR(map);

	ret = regmap_read(map, PMIC_TYPE, &type);
	if (ret)
		return ret;

	/* 后续把 map 挂到 device 上，子模块可以通过 dev_get_regmap() 取到 */
	return 0;
}

这里最关键的不是 regmap_read()，而是 devm_regmap_init_spmi_ext() 这一句。它把 struct spmi_device 背后的 SPMI 通信能力包装成统一的 regmap。

从这以后，上层模块不用关心：

SPMI 命令怎么发。
寄存器地址怎么编码。
每次读写走哪个 bus 回调。
是否需要统一加锁。

上层只需要拿到 struct regmap *map，然后按寄存器地址读写。

在本地内核源码里也能看到同样的模式。include/linux/regmap.h 提供了 devm_regmap_init_i2c()、devm_regmap_init_spi()、devm_regmap_init_mmio()、devm_regmap_init_spmi_ext() 等入口；drivers/base/regmap/regmap-i2c.c 里，I2C backend 会根据 reg_bits、val_bits 和 adapter capability 选择 SMBus byte、SMBus word 或普通 I2C transfer。

换句话说，regmap API 看起来统一，真正干活的是后面的 bus backend。

3. 业务驱动怎么找到 PMIC 对应的 regmap

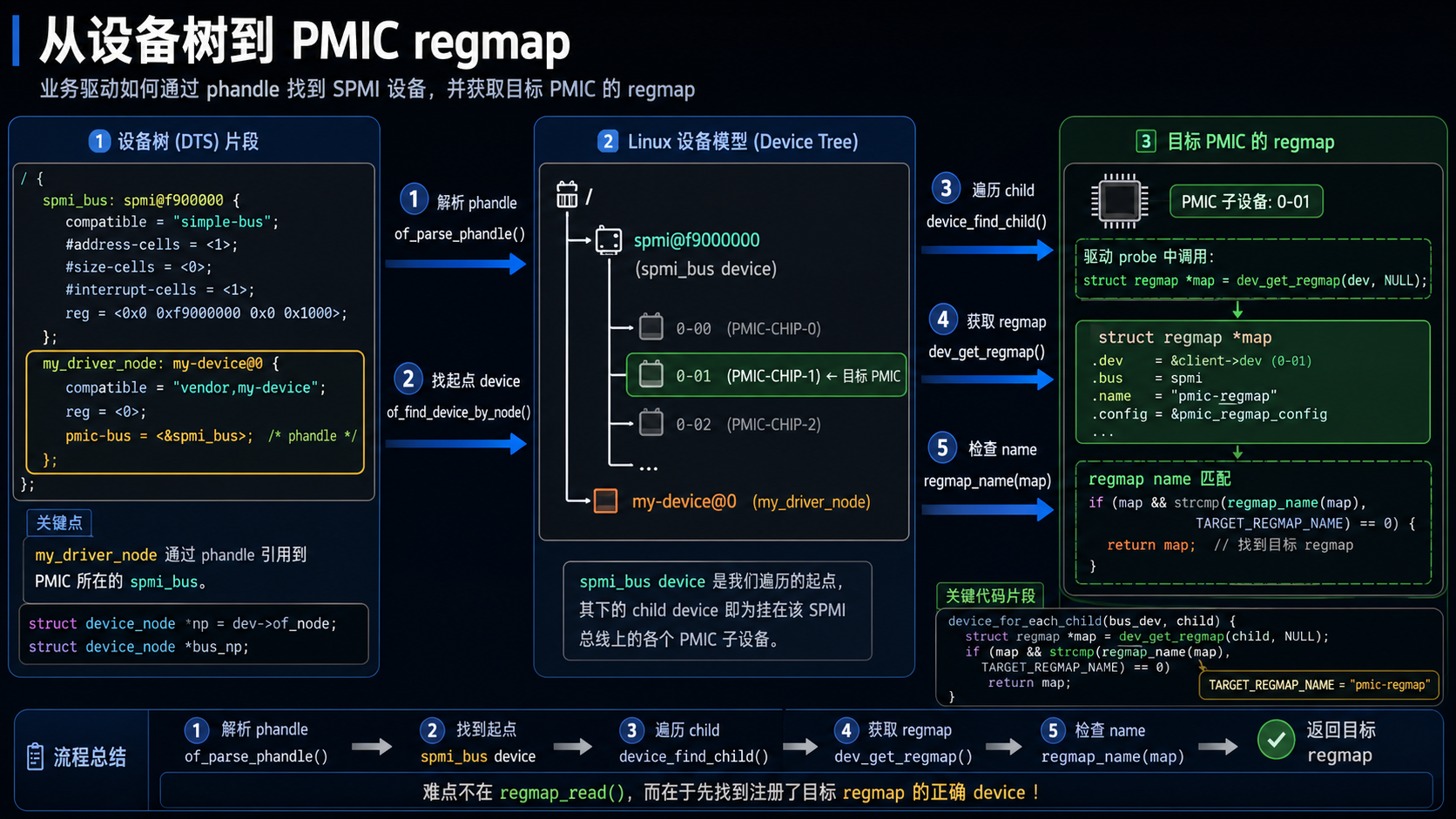

问题来了：PMIC regmap 已经由原厂驱动注册好了，但你的业务驱动不一定直接持有那颗 PMIC 的 struct device。这时要先找到正确的 device，再从 device 上取 regmap。

原始案例里的思路是：

先明确要查哪路电，比如 L6B。
根据原理图确定这路电来自哪颗 PMIC。
在设备树里找到这颗 PMIC 挂在哪条 bus 上，比如 spmi_bus 下的某个 USID。
在自己的驱动节点里引用这个 bus 或 PMIC 相关节点。
驱动 probe 时解析 phandle，得到起点 device。
从这个起点往 child device 遍历，找到 regmap name 匹配的那个 device。
对这个 device 调 dev_get_regmap()。

设备树可以设计成下面这种公开可读的形式：

dts 复制代码

&spmi_bus {
	#address-cells = <2>;
	#size-cells = <0>;

	pmic_x: pmic@1 {
		compatible = "vendor,spmi-pmic";
		reg = <0x1 SPMI_USID>;
		#address-cells = <1>;
		#size-cells = <0>;
	};
};

my_driver_node {
	compatible = "example,my-driver";
	pmic-bus = <&spmi_bus>;
};

驱动里先拿到这个 phandle 对应的 device：

c 复制代码

static struct device *get_device_from_phandle(struct device *dev,
					      const char *name)
{
	struct device_node *np;
	struct platform_device *pdev;
	struct device *target;

	np = of_parse_phandle(dev->of_node, name, 0);
	if (!np)
		return NULL;

	pdev = of_find_device_by_node(np);
	of_node_put(np);
	if (!pdev)
		return NULL;

	/*
	 * of_find_device_by_node() returns a referenced platform_device.
	 * Take an explicit device reference for the caller, then drop the
	 * temporary reference. The caller must put_device(target).
	 */
	target = get_device(&pdev->dev);
	put_device(&pdev->dev);

	return target;
}

上面这段代码只表达思路，实际工程里要注意 device 生命周期：拿到的 target 用完后要 put_device(target)。很多时候更推荐直接引用具体 PMIC 子节点，或者使用平台/原厂已经提供的 lookup API。只有在没有更稳定入口时，才退而求其次遍历 device child。

遍历 child 查找 regmap 的逻辑可以写成这样：

c 复制代码

#define TARGET_REGMAP_NAME "0-01"

struct regmap_lookup_ctx {
	struct regmap *map;
};

static int match_child_regmap(struct device *dev, void *data)
{
	struct regmap_lookup_ctx *ctx = data;
	struct regmap *map;
	const char *name;

	map = dev_get_regmap(dev, NULL);
	if (!IS_ERR_OR_NULL(map)) {
		name = regmap_name(map);
		if (name && sysfs_streq(name, TARGET_REGMAP_NAME)) {
			ctx->map = map;
			return 1;
		}
	}

	return device_for_each_child(dev, ctx, match_child_regmap);
}

static struct regmap *find_regmap_under(struct device *parent)
{
	struct regmap_lookup_ctx ctx = { 0 };

	device_for_each_child(parent, &ctx, match_child_regmap);
	return ctx.map;
}

这里的 TARGET_REGMAP_NAME 要按平台实际情况来。案例里 0-01 同时是 device name 和 regmap name，所以可以用它判断是否找到了目标 PMIC 对应的 regmap。但这不是 Linux 统一保证的规则，而是该平台实现里的事实。公开文章里写代码时，最好把它当作"项目匹配条件"，不要当作通用 ABI。

4. 用 regmap dump 一段 PMIC 寄存器窗口

拿到 struct regmap *map 后，最直接的 dump 方法就是按地址范围逐个读。

假设芯片手册里定义了几个 regulator 的寄存器窗口：

c 复制代码

#define L13B_ADDR_BASE 0xCD00
#define L12B_ADDR_BASE 0xCC00
#define L6B_ADDR_BASE  0xC600

如果关心 L6B，就从 0xC600 开始 dump 一段窗口：

c 复制代码

static void dump_regmap_window(struct regmap *map,
			       unsigned int base,
			       unsigned int len)
{
	unsigned int vals[0x100];
	unsigned int i;
	int ret;

	if (IS_ERR_OR_NULL(map)) {
		pr_info("regmap is invalid\n");
		return;
	}

	len = min_t(unsigned int, len, ARRAY_SIZE(vals));
	len = round_down(len, 8);
	if (!len)
		return;

	memset(vals, 0, sizeof(vals));

	for (i = 0; i < len; i++) {
		ret = regmap_read(map, base + i, &vals[i]);
		if (ret) {
			pr_info("%s: read %04x failed: %d\n",
				regmap_name(map), base + i, ret);
			vals[i] = 0xff;
		}
	}

	pr_info("%s: addr_base=%04x\n", regmap_name(map), base);

	for (i = 0; i < len; i += 8) {
		pr_info("%s: %04x:%02x %04x:%02x %04x:%02x %04x:%02x "
			"%04x:%02x %04x:%02x %04x:%02x %04x:%02x\n",
			regmap_name(map),
			base + i + 0, vals[i + 0],
			base + i + 1, vals[i + 1],
			base + i + 2, vals[i + 2],
			base + i + 3, vals[i + 3],
			base + i + 4, vals[i + 4],
			base + i + 5, vals[i + 5],
			base + i + 6, vals[i + 6],
			base + i + 7, vals[i + 7]);
	}
}

调用时：

c 复制代码

dump_regmap_window(client->pmic_map, L6B_ADDR_BASE, 0x100);

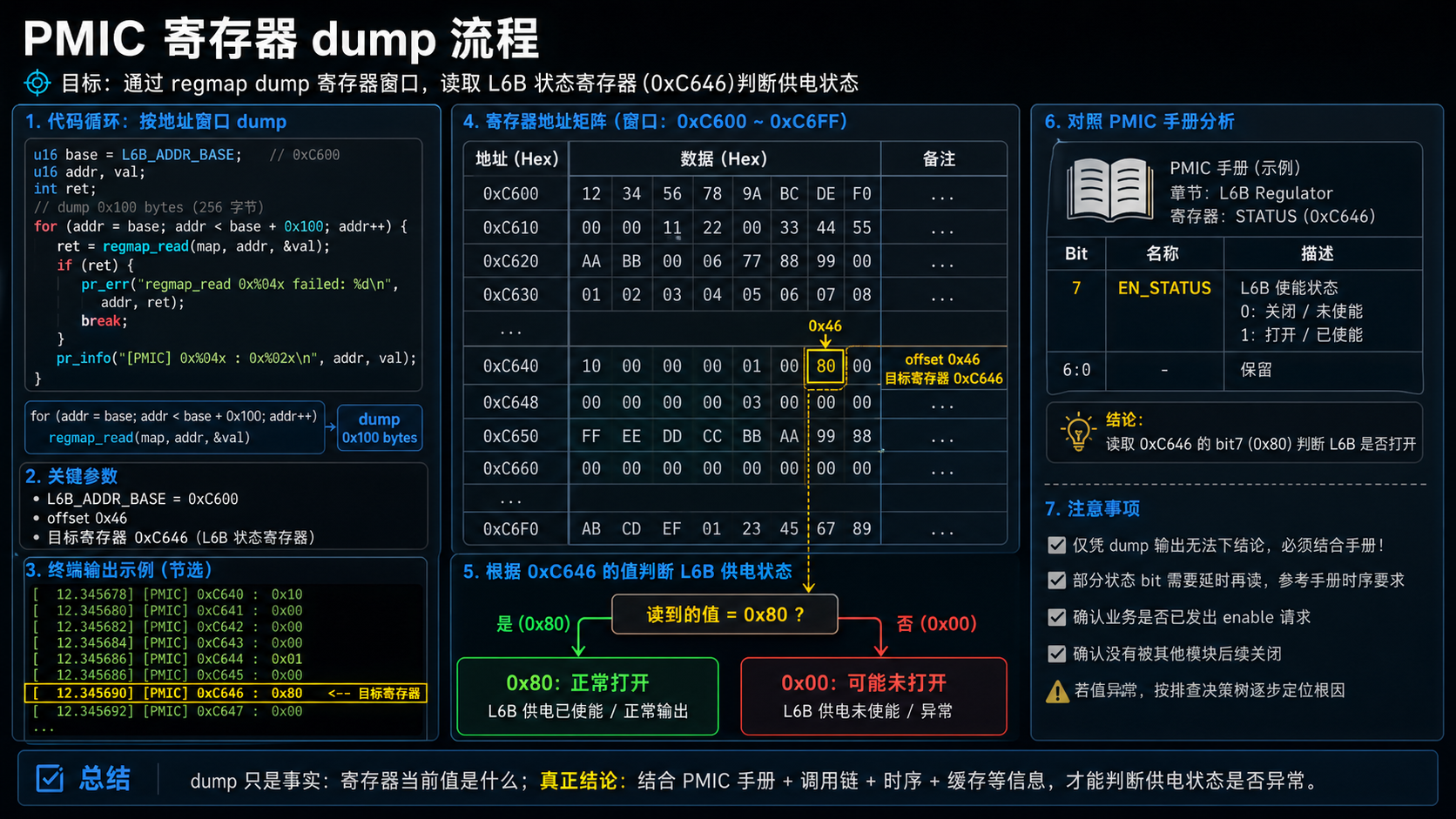

原始案例里关心的是 base + 0x46 这个寄存器。对 L6B_ADDR_BASE = 0xC600 来说，就是 0xC646。

如果手册说明这个寄存器在正常打开时通常是 0x80，而异常时读到 0x00，这就比"驱动调用了 enable"更有说服力：

text 复制代码

0xC646 = 0x80  -> L6B 状态符合预期
0xC646 = 0x00  -> L6B 可能没有真正打开，继续查 regulator enable 路径

这里要注意一点：dump 的输出只是事实，不是结论。结论必须回到芯片手册。PMIC 寄存器常见同名字段很多，有的是 request bit，有的是 enable bit，有的是 status bit，还有的是 fault/ocp/uvlo 状态。不要只看到 0x80 就凭直觉判断。

5. 为什么不用 devmem 或自己封装 SPMI 读写

devmem 很适合快速验证 MMIO 寄存器，但 PMIC 挂在 SPMI/I2C/SPI 这类总线上时，情况完全不同：

你访问的不是 CPU 物理地址，而是总线设备里的寄存器地址。
访问时需要走控制器、协议、设备地址、命令格式。
PMIC 往往由 MFD/Regulator/IRQ/GPIO 等多个子模块共享。
有些寄存器有读副作用，不能粗暴全量扫。

直接自己封装 SPMI 读写也可以，但通常不是最短路径。既然原厂 PMIC 驱动已经把通信能力注册成 regmap，再从 device 上拿到 map 并复用它，能少踩很多坑：

做法	适合场景	风险
`devmem`	CPU MMIO 寄存器快速验证	不适合 SPMI/I2C/SPI PMIC 内部寄存器
自己写 bus read/write	平台没有 regmap 或在 bootloader/早期 bring-up	重复造协议层，容易绕过原驱动锁和状态管理
`dev_get_regmap()` 复用现有 map	原厂/平台驱动已经注册 regmap	需要正确找到 device，注意 regmap name 和访问范围
regmap debugfs	临时调试、已有 debugfs 节点	线上不可依赖，读 precious register 有风险

所以这个案例的关键路径不是"我会调用 regmap_read()"，而是：

text 复制代码

原理图确定 PMIC
  -> 设备树确定 bus/device
  -> 从 phandle 找起点 device
  -> 遍历 child 找目标 regmap
  -> 按手册 dump 目标寄存器窗口
  -> 对照具体 bit 判断供电状态

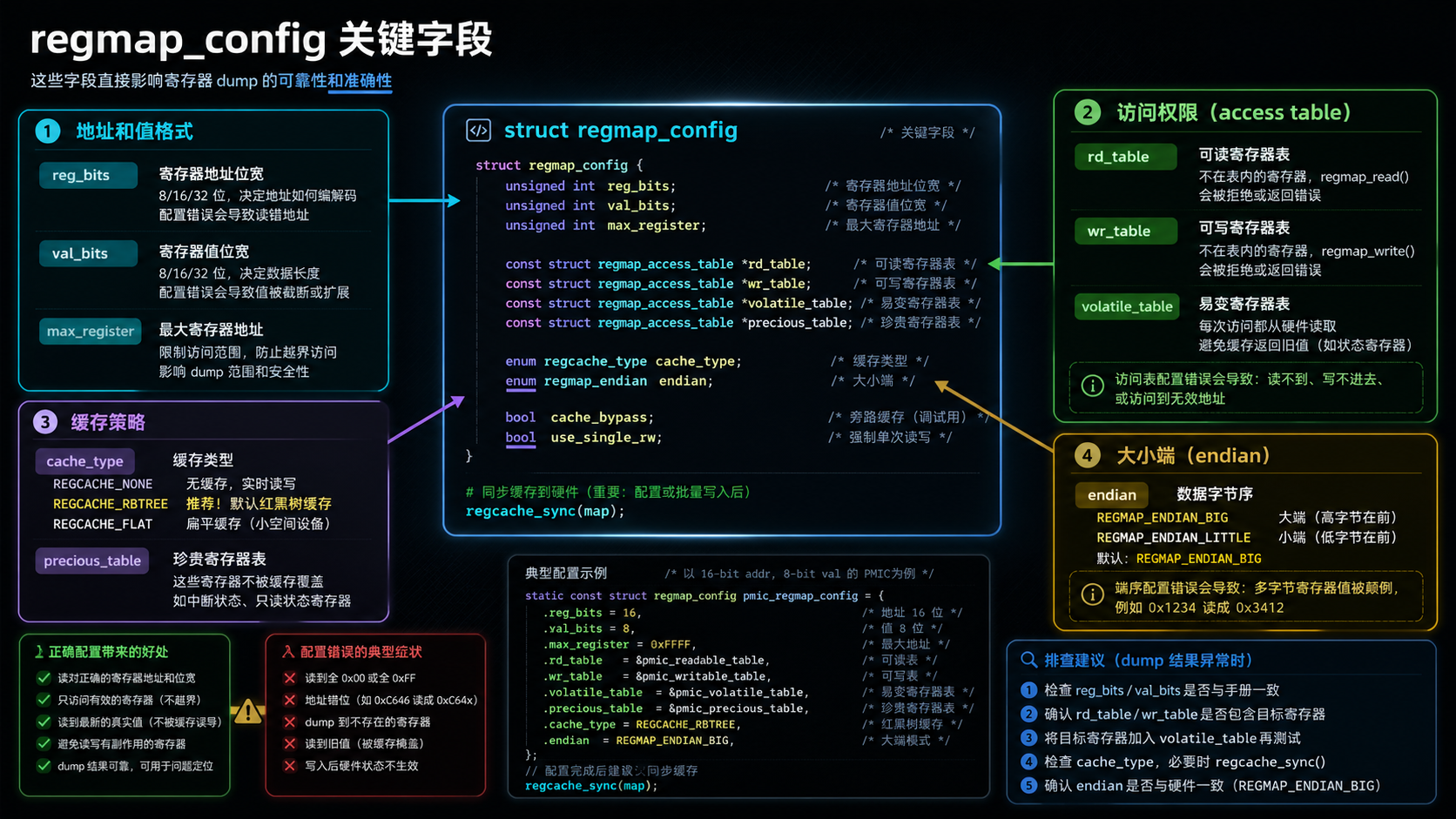

6. regmap_config 里哪些字段最容易影响结果

struct regmap_config 决定了 regmap 怎么解释寄存器地址和值。常见字段可以按"最小必需"和"工程增强"分两类看。

最小必需字段：

c 复制代码

static const struct regmap_config example_regmap_config = {
	.reg_bits     = 16,
	.val_bits     = 8,
	.max_register = 0xffff,
};

这些字段回答三个基本问题：

寄存器地址有多宽，比如 8 位、16 位、32 位。
寄存器值有多宽，比如 8 位、16 位、32 位。
最大合法寄存器地址是多少。

工程增强字段：

c 复制代码

static const struct regmap_config example_regmap_config = {
	.reg_bits          = 16,
	.val_bits          = 8,
	.max_register      = 0xffff,
	.rd_table          = &readable_regs,
	.wr_table          = &writeable_regs,
	.volatile_table    = &volatile_regs,
	.precious_table    = &precious_regs,
	.cache_type        = REGCACHE_RBTREE,
	.reg_format_endian = REGMAP_ENDIAN_BIG,
	.val_format_endian = REGMAP_ENDIAN_BIG,
};

这些字段决定调试可靠性：

字段	作用	调试时的影响
`rd_table`	限制哪些寄存器可读	dump 读到 `-EIO/-EINVAL` 时先看是否被访问表拦住
`wr_table`	限制哪些寄存器可写	防止误写只读/危险寄存器
`volatile_table`	标记不能缓存的寄存器	状态寄存器、计数器、IRQ 状态一般要 volatile
`precious_table`	标记不应随便读的寄存器	clear-on-read、FIFO、敏感状态不要全量 dump
`cache_type`	选择缓存实现	省慢速总线访问，但要处理休眠恢复同步
`reg_format_endian`	地址编码大小端	配错会导致访问错寄存器
`val_format_endian`	值编码大小端	配错会导致字节序看起来反了

PMIC dump 最容易踩的坑，是把缓存值当硬件实时值。状态寄存器必须被标成 volatile，或者在调试时明确绕过缓存。否则你看到的是 regcache 里的旧值，而不是 PMIC 当前状态。

7. 看到异常值后怎么继续排查

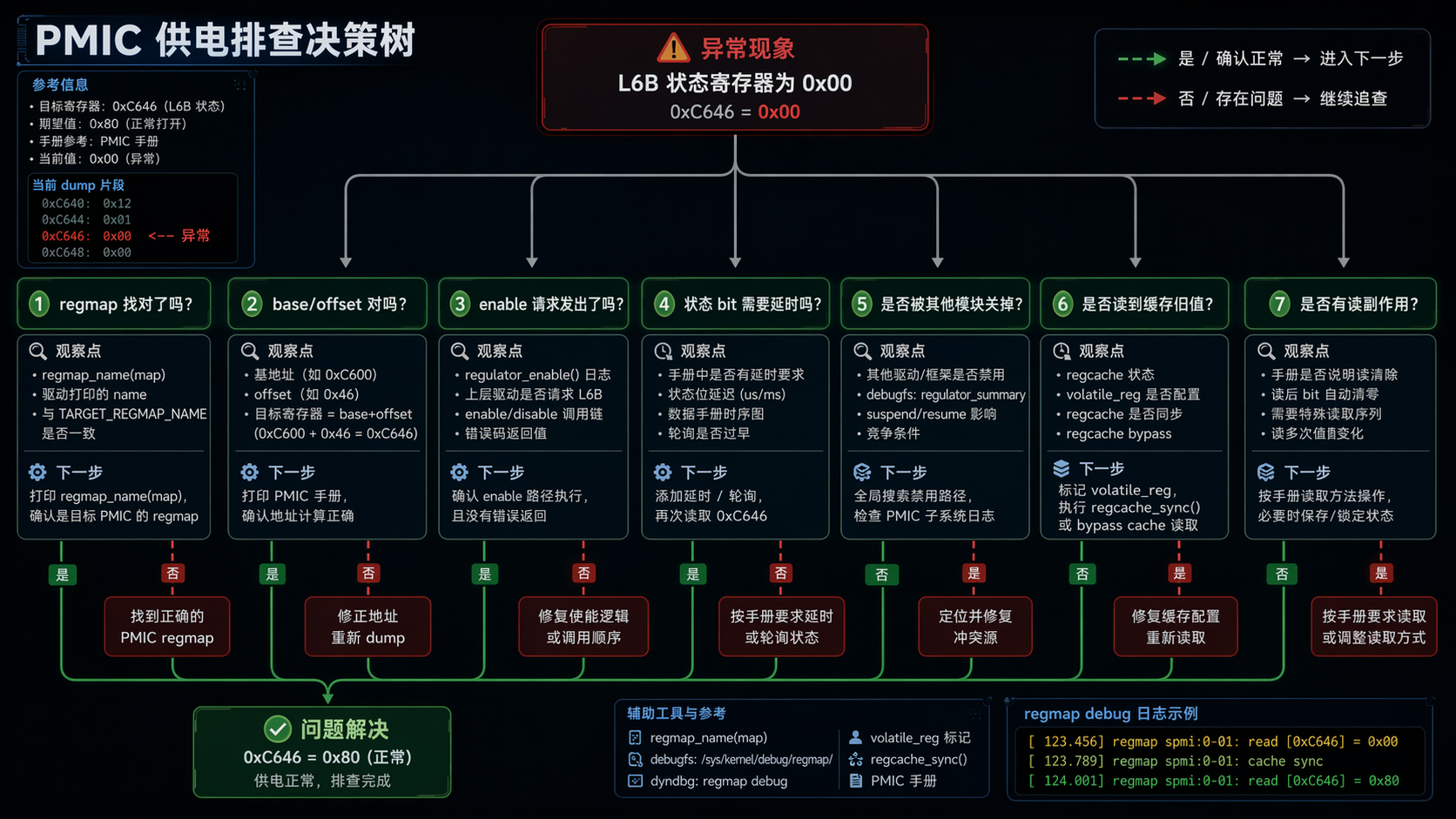

假设 L6B 对应状态寄存器正常应该是 0x80，现在读到 0x00，下一步不要马上改驱动。先把现象拆成几个可验证问题：

问题	观察点	下一步
PMIC regmap 找对了吗	`regmap_name(map)`、device name、PMIC USID	如果 name 不对，先修正 device 查找路径
读的是对的 register window 吗	`base`、offset、手册章节	如果 base 错，dump 另一路 regulator 只会误导
enable 请求是否发出	regulator consumer、PMIC enable register	对比 enable 前后 dump
状态 bit 是否需要延时	上电时序、settling time	在 enable 后延时再读，或者查 status/fault
是否被其他模块关掉	regulator constraints、runtime PM、suspend/resume	对比关键时间点 dump
是否读到了缓存旧值	regcache、volatile 配置	确认该状态寄存器是否 volatile
是否读了有副作用寄存器	clear-on-read、fault latch	缩小 dump 范围，不要扫未知窗口

我习惯把 dump 放在三个时间点：

text 复制代码

probe 后
  -> 外设请求电源前
  -> regulator enable 后
  -> 外设异常发生后

如果只有异常发生后的一次 dump，很容易不知道寄存器是"从来没打开"，还是"打开过又被关了"。

8. 常见坑

把 bus device 当成 PMIC device

spmi_bus 是一个很好的遍历起点，但它不一定就是注册 regmap 的 device。原始案例里需要从 bus device 往 child 里找，直到 dev_get_regmap() 成功并且 name 匹配。

把 regmap name 当成稳定 ABI

0-01 这种名字在具体平台上很有用，但不要假设所有内核、所有 PMIC 都这么命名。能用明确 phandle 或平台 API 时，优先用明确入口。

忽略 `regmap_read()` 返回值

dump 代码里不要只收集 val，要检查返回值。访问表、总线错误、设备未 ready、地址越界都会让读失败。

大范围扫 PMIC 寄存器

PMIC 里可能有 clear-on-read、fault latch、FIFO、一次性状态等寄存器。没有手册确认前，不要把 0x0000 到 0xffff 全扫一遍。调试时优先 dump 目标 regulator 的窗口。

忽略 cache 和 volatile

如果状态寄存器没有被标记为 volatile，regmap 可能返回缓存值。电源状态、IRQ 状态、ADC/计数器类寄存器通常不应该缓存。

在 public blog 里泄露项目路径和芯片信息

真实项目里，设备树路径、PMIC 型号、客户项目名、原厂私有 compatible 都可能不适合公开。写文章时保留技术模式，替换成 vendor,spmi-pmic、pmic@1、L6B 这类匿名名字即可。

9. 实战选择：遇到寄存器 dump 需求时怎么选

场景	推荐路径
单个 MMIO 控制器，寄存器地址明确	先用驱动里的 `readl()` 或短期 `devmem` 验证
I2C/SPI/SPMI 外设已有内核驱动	优先找现成 `struct regmap`，使用 `dev_get_regmap()` 或子系统 API
PMIC/MFD 被多个子模块共享	不要绕过原厂驱动，复用它注册的 regmap
需要连续读传感器数据	用 `regmap_bulk_read()` 或 raw read，注意字节序
需要改寄存器某几个 bit	用 `regmap_update_bits()`，避免读改写时误伤其他 bit
suspend/resume 后寄存器丢失	使用 regcache：`regcache_mark_dirty()`、`regcache_sync()`
临时人工查看寄存器	看 debugfs 是否有 `/sys/kernel/debug/regmap/.../registers`

总结

这个 PMIC dump 案例背后的核心不是"写一个 for 循环读寄存器"。真正的主线是：

text 复制代码

硬件问题：某路供电是否真的打开
  -> 原理图：定位 PMIC 和 regulator
  -> 设备树：定位 SPMI bus / PMIC device
  -> Linux device model：找到注册 regmap 的 device
  -> regmap：用统一接口读取寄存器
  -> PMIC 手册：解释 bit 含义

regmap 把底层总线细节收起来，让驱动可以用统一 API 操作寄存器；但它不会替你判断硬件状态。0x80、0x00 这类值只有放回芯片手册、供电时序和 driver 调用链里，才有意义。

所以以后看到 PMIC、Codec、Sensor、MFD 里的寄存器问题，可以先问三件事：

这个设备有没有现成 regmap？
我能不能从稳定的 device 入口拿到它？
我要读的寄存器是否安全、实时、可解释？

这三个问题答清楚，dump 寄存器就不再是碰运气，而是一条可复用的调试路径。
