1. 项目背景

本文记录一个运行在 GD32VW553H-EVAL 开发板上的天气时钟程序设计过程。系统基于 RT-Thread，使用 ILI9341 SPI TFT 屏幕显示时间、城市、天气图标、温度、湿度和风速，并通过 WiFi 访问公网天气接口获取实时数据。

这个项目看起来是一个"小 UI Demo"，但对嵌入式系统设计人员来说，里面涉及的关键点比较典型：

RT-Thread 线程模型与主循环任务调度
WiFi 联网状态判断
NTP 时间同步
HTTP 客户端实现
JSON 字段轻量解析
TFT 屏幕绘制与局部刷新
网络阻塞对 UI 实时性的影响
串口日志驱动的问题定位

当前工程路径为：

text 复制代码

D:\rt-thread\bsp\gd32\risc-v\gd32vw553h-eval

主要代码文件：

text 复制代码

applications/main.c
applications/weather_clock.c
board/port/ili9341/

2. 硬件与软件环境

硬件平台：

MCU：GD32VW553H
开发板：GD32VW553H-EVAL
屏幕：ILI9341 SPI TFT
屏幕分辨率：240 x 320
网络：板载 WiFi

软件环境：

RT-Thread 5.3.0
lwIP 网络协议栈
netutils NTP 组件
SCons 构建系统
RISC-V GCC 工具链

程序启动入口在 applications/main.c 中：

c 复制代码

extern int weather_clock_start(void);

int main(void)
{
    rt_kprintf("Hello GD32VW553H\n");
    weather_clock_start();

    /* LED heartbeat */
    while (1)
    {
        rt_pin_write(LED1_PIN, PIN_HIGH);
        rt_thread_mdelay(500);
        rt_pin_write(LED1_PIN, PIN_LOW);
        rt_thread_mdelay(500);
    }
}

天气时钟本身运行在独立线程中，因此不会阻塞主线程里的 LED 心跳。

3. 整体架构

天气时钟线程由 weather_clock_start() 创建：

c 复制代码

tid = rt_thread_create("weather",
                       weather_clock_thread,
                       RT_NULL,
                       WC_THREAD_STACK_SIZE,
                       WC_THREAD_PRIORITY,
                       WC_THREAD_TICK);

核心参数如下：

c 复制代码

#define WC_THREAD_STACK_SIZE      8192
#define WC_THREAD_PRIORITY        25
#define WC_THREAD_TICK            20

#define WC_WEATHER_REFRESH_SEC    (15 * 60)
#define WC_WEATHER_RETRY_SEC      (2 * 60)
#define WC_NTP_REFRESH_SEC        (6 * 60 * 60)
#define WC_NTP_RETRY_SEC          (2 * 60)
#define WC_NET_SETTLE_SEC         3
#define WC_UI_LOOP_DELAY_MS       200
#define WC_NET_SAFE_WINDOW_SEC    35

系统任务可以分为五层：

LCD 层：负责 ILI9341 初始化、像素、矩形、文字、图标绘制。
UI 层：负责天气时钟界面布局、局部刷新、渲染缓存。
时间层：通过 NTP 获取 UTC 时间，再用 RT-Thread tick 推进本地显示时间。
网络层：通过 WiFi + lwIP socket 访问 HTTP 接口。
数据层：解析天气接口返回的 JSON 字段，更新显示模型。

整体流程如下：

text 复制代码

系统启动
  |
  +--> 初始化 ILI9341
  |
  +--> 配置 WiFi 自动重连
  |
  +--> 首次全屏绘制 UI
  |
  +--> 循环任务，每 200ms 执行一次
        |
        +--> 检查 WiFi 状态
        +--> 检查分钟是否变化，必要时局部刷新时间
        +--> 到期后执行 NTP 同步
        +--> 到期后获取天气数据
        +--> 数据变化后局部刷新天气区域

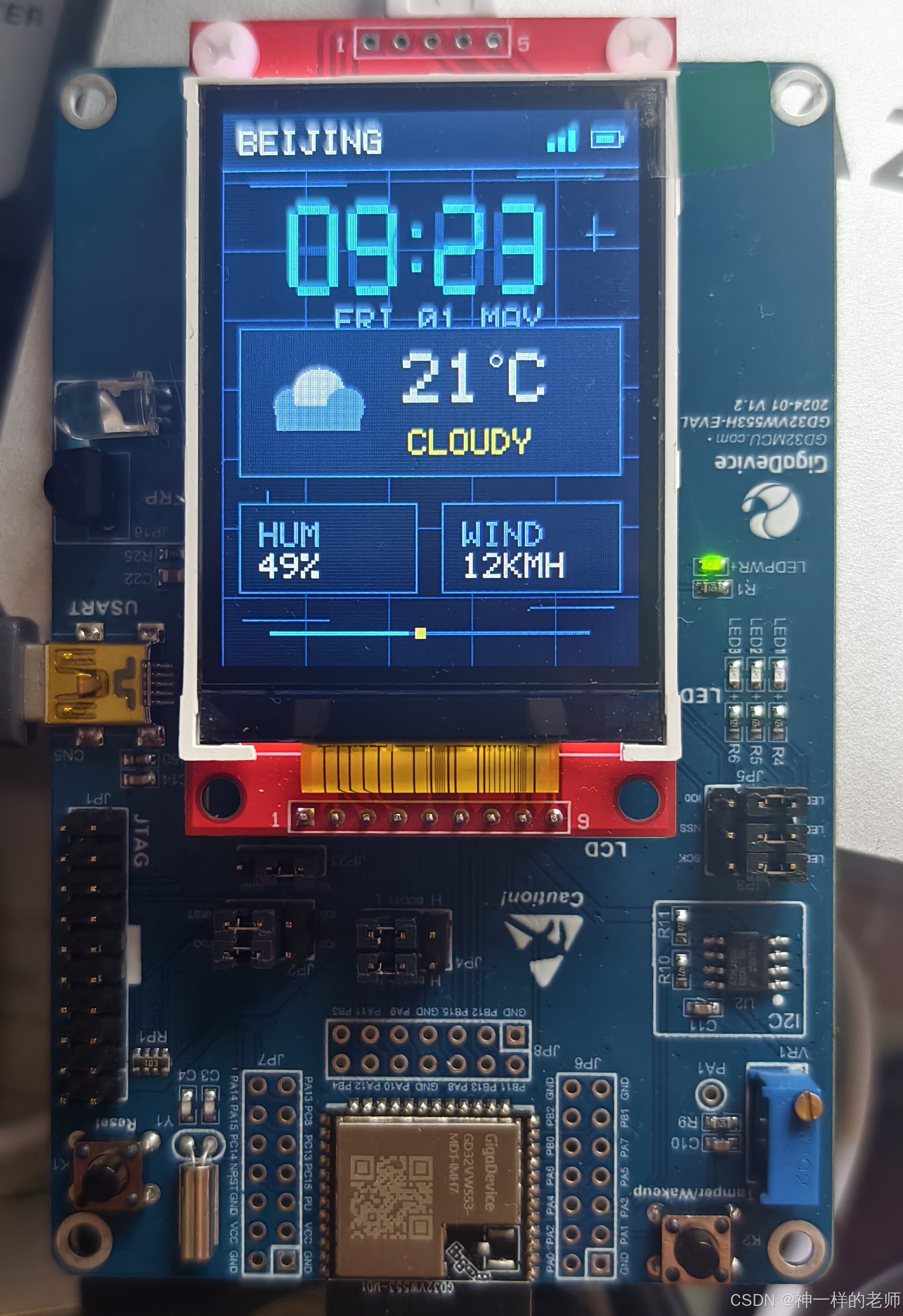

4. TFT 界面设计

屏幕分辨率为 240 x 320，因此 UI 需要比较紧凑。当前界面采用竖屏布局：

顶部状态栏：城市名称、WiFi、电池样式图标
中部：七段数码管风格时钟
日期行：星期、日期、月份
天气卡片：天气图标、温度、天气状态
底部指标：湿度、风速

颜色采用 RGB565：

c 复制代码

#define RGB565(r, g, b) \
    (rt_uint16_t)((((r) & 0xF8) << 8) | (((g) & 0xFC) << 3) | ((b) >> 3))

#define C_BG          RGB565(3, 8, 18)
#define C_PANEL       RGB565(10, 25, 39)
#define C_CYAN        RGB565(0, 216, 255)
#define C_WHITE       RGB565(228, 248, 255)
#define C_AMBER       RGB565(255, 184, 48)

字体没有依赖外部字库，而是使用 5x7 点阵字体。这样做的好处是：

RAM/Flash 占用可控
绘制逻辑简单
便于缩放
适合英文城市名和数字显示

天气图标也没有使用图片资源，而是通过基础图元绘制：

晴天：圆形太阳 + 射线
多云：多个圆形叠加 + 矩形云底
雨天：云 + 雨线
雪、雾：映射到对应图标风格

这种做法适合小型 MCU，因为不需要额外图片解码，也不需要占用大量 Flash 保存位图。

5. LCD 刷新策略：从全屏刷新到局部刷新

早期版本每次刷新都会执行：

c 复制代码

ili9341_fill(C_BG);

这会导致整个屏幕先被清空，再重新绘制所有元素。SPI TFT 的刷新带宽有限，因此会出现明显闪烁。

后续改为局部刷新。程序增加了渲染缓存：

c 复制代码

struct wc_render_cache
{
    rt_bool_t valid;
    rt_bool_t wifi_ready;
    rt_bool_t time_valid;
    rt_bool_t weather_valid;
    int hour;
    int minute;
    int day;
    int month;
    int weekday;
    char city[24];
    char condition[18];
    int temp_c;
    int humidity;
    int wind_kmh;
    enum wc_weather_icon icon;
};

刷新时先判断哪些数据发生变化：

c 复制代码

status_dirty = full_refresh ||
               g_render_cache.wifi_ready != wifi_ready ||
               strcmp(g_render_cache.city, g_weather.city) != 0;

clock_dirty = full_refresh ||
              g_render_cache.time_valid != g_time_valid ||
              g_render_cache.hour != tm_buf.tm_hour ||
              g_render_cache.minute != tm_buf.tm_min;

weather_dirty = full_refresh ||
                g_render_cache.weather_valid != g_weather.valid ||
                g_render_cache.icon != g_weather.icon ||
                g_render_cache.temp_c != g_weather.temp_c ||
                strcmp(g_render_cache.condition, g_weather.condition) != 0;

只有对应区域变化才重画：

c 复制代码

if (clock_dirty)
{
    wc_draw_background_region(30, 52, 180, 58);
    wc_draw_clock(&tm_buf);
}

if (weather_dirty)
{
    wc_draw_weather_block(&g_weather);
}

if (metrics_dirty)
{
    wc_draw_metrics(&g_weather);
}

局部清屏不能简单填充纯背景色，因为原界面有网格背景。为避免擦除后出现纯色块，增加了 wc_draw_background_region()，只恢复指定区域内的背景色和网格线。

这一点在 SPI 屏幕上很关键：减少像素写入量比提高 CPU 绘图速度更有效。

6. 时间机制：NTP + 系统 Tick，不使用 RTC

当前程序没有使用硬件 RTC。时间来源是 NTP：

c 复制代码

utc = ntp_get_time(RT_NULL);

NTP 成功后保存两个基准值：

c 复制代码

g_utc_base = utc;
g_utc_base_tick = rt_tick_get();
g_time_valid = RT_TRUE;

后续显示时间时，用当前 tick 推算：

c 复制代码

now = g_utc_base +
      (rt_tick_get() - g_utc_base_tick) / RT_TICK_PER_SECOND;

这种方式不依赖 RTC，适合联网设备。但需要注意：

断网重启后，时间会先显示默认值，直到 NTP 成功。
tick 长时间运行会有累计误差，因此需要定期 NTP 校时。
当前 NTP 周期为 6 小时。

早期版本的主循环每次会阻塞等待 WiFi 1 秒，再延时 1 秒：

c 复制代码

wifi_ready = wc_wait_wifi_ready(1000);
rt_thread_mdelay(1000);

这会导致分钟跳变最多延迟接近 2 秒。后来将 UI 循环周期改为 200ms，并且每轮优先刷新时间：

c 复制代码

#define WC_UI_LOOP_DELAY_MS 200

同时增加网络安全窗口：

c 复制代码

#define WC_NET_SAFE_WINDOW_SEC 35

当当前秒数已经超过 35 秒时，普通 NTP/天气请求会延后执行，避免 HTTP/NTP 阻塞跨分钟刷新。手动刷新不受这个限制。

7. WiFi 状态判断

实际调试中发现，开发板拿到 IP 后，rt_wlan_is_ready() 可能仍然返回 0。因此不能只依赖 RT-WLAN 的 ready 状态。

最终使用 netdev_default 结合 IP 地址判断网络是否可用：

c 复制代码

static rt_bool_t wc_network_ready(void)
{
    struct netdev *netdev = netdev_default;
    rt_bool_t wlan_connected = rt_wlan_is_connected();

    if (netdev &&
        netdev_is_up(netdev) &&
        netdev_is_link_up(netdev) &&
        !ip_addr_isany(&netdev->ip_addr))
    {
        return RT_TRUE;
    }

    if (wlan_connected && netdev && !ip_addr_isany(&netdev->ip_addr))
        return RT_TRUE;

    return RT_FALSE;
}

串口日志会打印网络状态：

text 复制代码

weather_clock: wifi state wlan_connected=1 wlan_ready=0 netdev=wl1 flags=0x01af ip=192.168.0.106

这个日志非常有价值，因为它说明 WLAN 管理状态和 netdev/IP 状态并不总是同步。

8. 天气接口选择与公网 IP 城市定位

最初尝试过多个天气服务，但部分服务在开发板上存在访问失败、连接被关闭或接收异常的问题。最终使用 K780 的 HTTP 接口：

c 复制代码

#define WC_HTTP_HOST "api.k780.com"

为了避免固定显示上海，当前流程改为先获取公网 IP，再按 IP 查询天气：

text 复制代码

1. GET /?app=ip.local&...
2. 解析公网 IP
3. GET /?app=weather.today&cityIp=<公网IP>&...
4. 如果失败，尝试 GET /?app=weather.today&weaid=<公网IP>&...
5. 如果仍失败，回退到固定城市

9. HTTP 客户端实现细节

为了减少依赖，HTTP 客户端直接基于 BSD socket 实现：

c 复制代码

host = gethostbyname(WC_HTTP_HOST);
sock = socket(AF_INET, SOCK_STREAM, 0);
connect(sock, (struct sockaddr *)&addr, sizeof(addr));
send(sock, request, strlen(request), 0);
recv(sock, rx + total, rx_size - 1 - total, MSG_DONTWAIT);

请求使用 HTTP/1.0 和 Connection: close：

c 复制代码

rt_snprintf(request, sizeof(request),
            "GET %s HTTP/1.0\r\n"
            "Host: %s\r\n"
            "User-Agent: Mozilla/5.0\r\n"
            "Accept: */*\r\n"
            "Connection: close\r\n\r\n",
            path, WC_HTTP_HOST);

这里有几个嵌入式网络开发中的经验点：

使用 HTTP/1.0 可以简化连接生命周期。
Connection: close 方便判断服务端发送完成。
接收缓冲区固定为 1024 字节，避免动态扩容。
非阻塞 recv(..., MSG_DONTWAIT) 配合 tick 超时，避免线程永久卡死。
每次请求结束后 closesocket(sock)，不复用连接。

接收超时逻辑：

c 复制代码

deadline = start + rt_tick_from_millisecond(8000);

while (total < (int)rx_size - 1)
{
    len = recv(sock, rx + total, rx_size - 1 - total, MSG_DONTWAIT);
    if (len > 0)
    {
        total += len;
        continue;
    }

    if (len == 0)
        break;

    if (errno == EAGAIN || errno == EWOULDBLOCK || errno == EINTR)
    {
        if (rt_tick_get() >= deadline)
            break;
        rt_thread_mdelay(50);
        continue;
    }

    break;
}

这个实现不是通用 HTTP 库，但对当前天气接口足够，代码体积也比较小。

10. 轻量 JSON 解析

MCU 上不一定适合引入完整 JSON 库，尤其当前 RAM 已经比较紧张。因此程序使用简单字段扫描：

c 复制代码

static rt_bool_t wc_json_copy_value(const char *json,
                                    const char *key,
                                    char *out,
                                    size_t out_size)
{
    p = strstr(json, key);
    p = strchr(p, ':');
    ...
}

解析的字段包括：

temp_curr：当前温度
humidity：湿度
winp：风力等级
weather：中文天气描述
cityno：英文/拼音城市编号

风力等级转换为估算风速：

c 复制代码

weather->wind_kmh = wc_parse_first_int(wind_scale, 1) * 6;

天气状态根据中文描述映射到英文显示和图标：

text 复制代码

晴    -> SUNNY
多云  -> CLOUDY
阴    -> OVERCAST
雨    -> RAIN
雪    -> SNOW
雾/霾 -> FOG

如果项目后续需要更复杂的数据结构，建议换成小型 JSON 解析器；但对于固定接口、固定字段，当前方式更省资源。

11. 调试日志设计

本项目在调试过程中大量依赖串口日志。统一宏如下：

c 复制代码

#define WC_LOG(fmt, ...) \
    rt_kprintf("weather_clock: " fmt "\r\n", ##__VA_ARGS__)

典型启动日志：

text 复制代码

weather_clock: thread start lcd=240x320
weather_clock: lcd init ok
weather_clock: wifi autoreconnect enable
weather_clock: wifi connect ssid=...
weather_clock: wifi prepare done wlan_connected=1 wlan_ready=0 netdev=wl1 flags=0x01af ip=192.168.0.106

天气请求日志：

text 复制代码

weather_clock: ip fetch start
weather_clock: http dns host=api.k780.com path=/?app=ip.local&...
weather_clock: http connect ...
weather_clock: http send ok bytes=...
weather_clock: http recv bytes=...
weather_clock: ip parse ok ip=...
weather_clock: weather query by ip=...
weather_clock: parse ok city=SHANGHAI cityno=shanghai cond=CLOUDY temp=17 hum=47 wind=6

渲染日志：

text 复制代码

weather_clock: render start full=0 wifi=1 time_valid=1 weather_valid=1 city=SHANGHAI ...
weather_clock: render clock done
weather_clock: render metrics done
weather_clock: render done

调试建议：

网络问题优先看 DNS、connect、send、recv 四个阶段。
屏幕问题优先看 LCD test 命令是否正常。
时间问题优先看 NTP 是否成功，以及 UI 循环是否被 HTTP 阻塞。
WiFi 问题不要只看 rt_wlan_is_ready()，同时看 netdev IP。

12. MSH 调试命令

程序导出了两个 MSH 命令：

c 复制代码

MSH_CMD_EXPORT(weather_clock_refresh,
               refresh weather clock screen and network data);

MSH_CMD_EXPORT(weather_clock_lcd_test,
               test weather clock LCD drawing paths);

使用方式：

text 复制代码

msh />weather_clock_refresh
msh />weather_clock_lcd_test

weather_clock_refresh 用于强制刷新网络数据和屏幕，适合调试天气接口。

weather_clock_lcd_test 用于验证 TFT 基础绘制路径。如果 LCD test 正常，而天气界面异常，说明问题更可能在 UI 绘制坐标、刷新策略或数据状态，而不是底层屏幕驱动。

13. 构建方法

在 BSP 目录下执行：

powershell 复制代码

scons -j4

成功后会生成：

text 复制代码

rtthread.elf
rtthread.bin

当前构建时 RAM 使用率较高：

text 复制代码

ram: 288 KB / 288 KB = 100%

这意味着后续继续加功能时需要谨慎：

减少线程栈
避免大数组放在 BSS
避免引入大型 JSON/HTTP/TLS 库
图片资源尽量不用大位图
尽量复用网络接收缓冲区

如果要访问 HTTPS 天气接口，还需要 TLS，会显著增加 RAM 和 Flash 压力。当前选择 HTTP 接口，也是出于资源约束考虑。

14. 关键问题与解决过程

14.1 屏幕只显示网格，没有天气内容

原因是早期 UI 渲染和网络状态之间缺少足够日志，不容易判断是 LCD 没画、数据没来，还是线程阻塞。

解决方法：

增加 LCD 初始化日志
增加每个 UI 模块绘制完成日志
增加天气数据状态日志

14.2 WiFi 已连接，但界面显示 WIFI WAIT

现象：

text 复制代码

WiFi connected successfully
weather_clock: wifi prepare done wlan_connected=1 wlan_ready=0 netdev=wl1 flags=0x01af ip=192.168.0.106

rt_wlan_is_ready() 为 0，但 IP 已经获取。因此改用 netdev + IP 地址判断网络状态。

14.3 海外天气服务不可用

访问部分海外服务时出现：

text 复制代码

http recv bytes=0
weather fetch failed

后来切换到国内可访问性更好的接口，并增加 body preview 日志，确认返回内容。

14.4 全屏刷新闪烁

原因是每次刷新都清空整屏。

解决方法：

首次全屏绘制
后续使用渲染缓存判断变化
只刷新变化区域
局部清屏时恢复背景网格

14.5 时间跳分钟延迟

原因是 UI 循环被 WiFi 等待、HTTP/NTP 请求阻塞。

解决方法：

主循环改为 200ms
不再每轮阻塞等待 WiFi
每轮先刷新时间，再执行网络任务
接近下一分钟时延后普通网络请求

15. 可改进方向

当前版本已经能实现天气时钟的核心功能，但还可以继续优化：

使用硬件 RTC 保持离线时间。
将 NTP/HTTP 放到独立网络线程，UI 线程只负责显示。
给天气数据增加更新时间显示。
增加网络失败状态图标。
将 WiFi SSID/密码改为 menuconfig 或外部配置。
使用更稳健的 JSON 解析器，但要评估 RAM。
增加屏幕双缓冲或行缓冲，进一步减少闪烁。
使用 DMA SPI 提高 LCD 刷新效率。

16. 总结

这个天气时钟项目的核心不在于界面复杂度，而在于嵌入式系统中多个子系统的协同：

LCD 刷新带宽有限，需要局部刷新。
网络请求可能阻塞，需要避免影响 UI 实时性。
WLAN ready 状态不一定可靠，需要结合 netdev 判断。
没有 RTC 时，可以用 NTP + tick 推进时间。
RAM 紧张时，应避免大库和大缓冲区。
串口日志是定位网络、显示、调度问题的关键手段。

对于资源受限的 MCU 应用，功能实现只是第一步。真正决定体验的是任务调度、异常处理、刷新策略和日志可观测性。这个项目正好覆盖了这些嵌入式应用开发中非常常见、也非常实用的问题。

复制代码
