矩形环形导轨：自动化循环线的核心运动单元解析

1. 引言

在自动化装配、高速搬运、流水线循环作业等场景中，直线导轨与旋转台组合的传统方案常常面临一个棘手问题：如何实现平稳、无冲击的矩形轨迹运动？ 矩形环形导轨（Rectangular Circulating Guide Rail）正是为解决这一痛点而生的精密机械部件。本文将深入讲解矩形环形导轨的结构原理、关键技术参数、选型要点及工程应用实例，帮助机械工程师快速掌握这套"回形针式"循环运动系统的设计精髓。

2. 什么是矩形环形导轨？

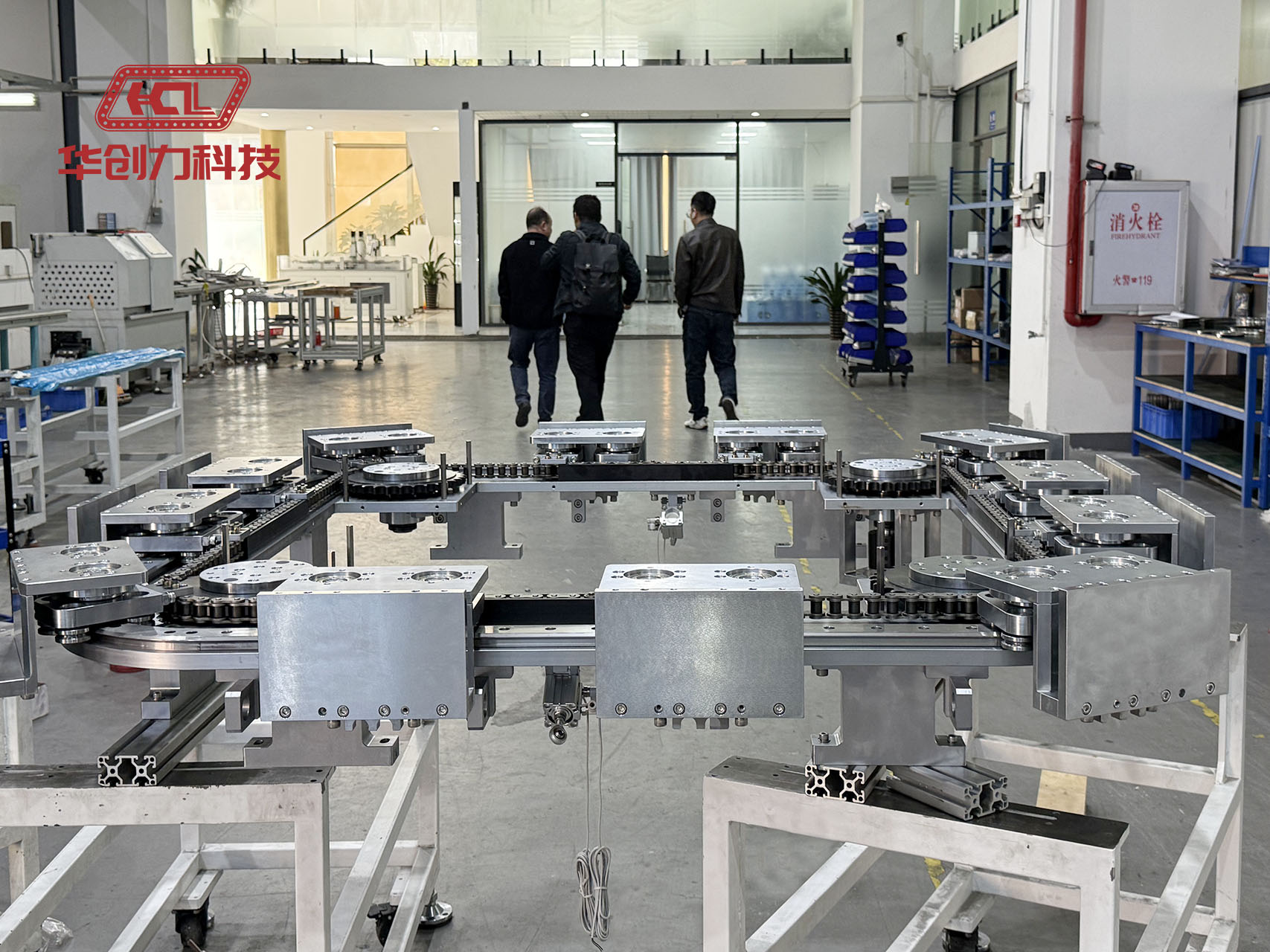

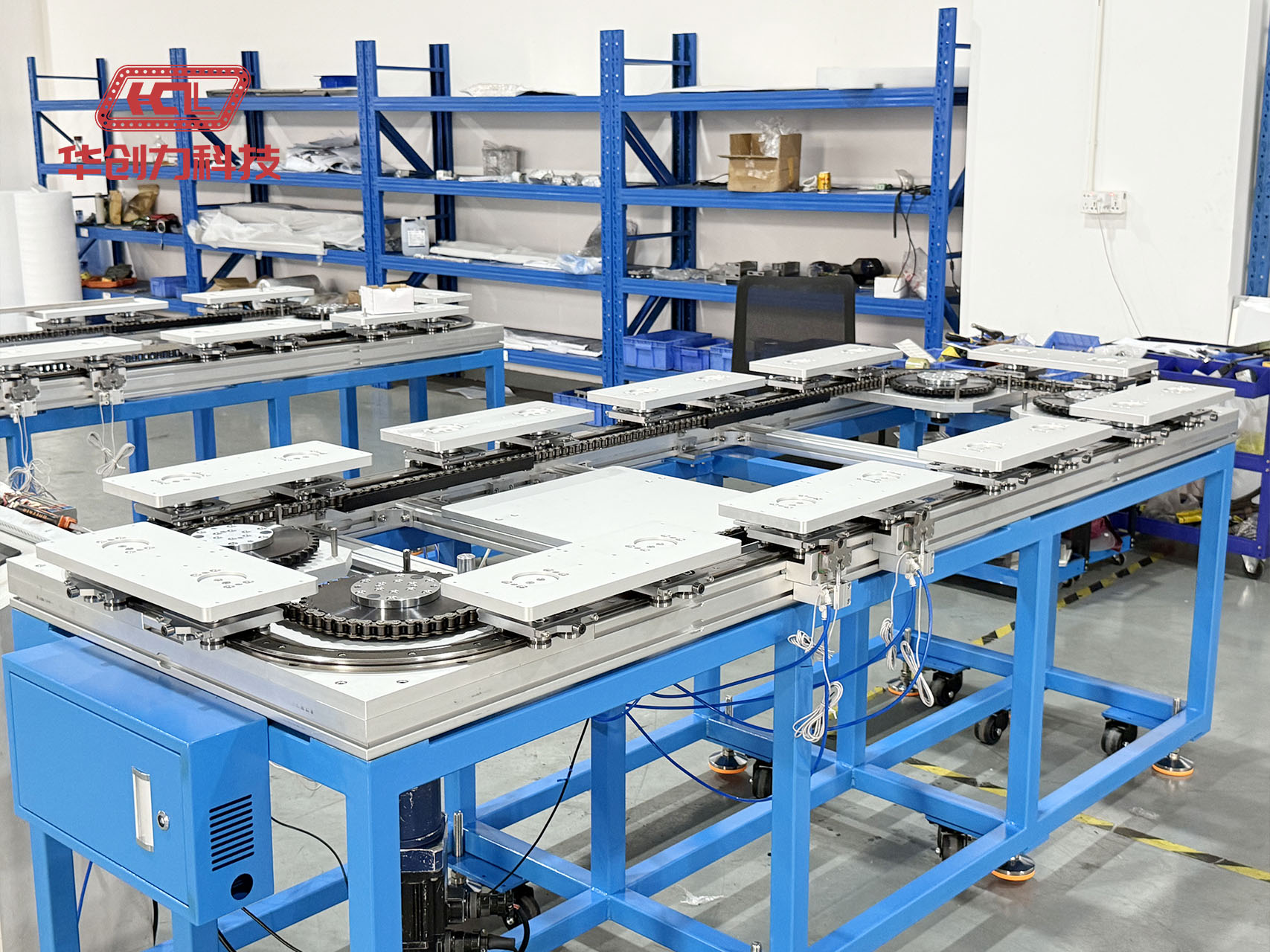

矩形环形导轨是一种闭合式直线导轨系统，其导轨呈矩形轮廓，滑块沿矩形路径做单向循环运动。它通常由：

四条直线导轨段（对应矩形的四边）
四个圆弧导轨段（连接直线段，实现180°转向）
若干滑块（承载工装板或执行器）
驱动机构（同步带、链条或直线电机）
张紧与润滑组件

共同组成。滑块在直线段完成装配、检测、加工等工序，在圆弧段快速转移至另一侧直线段，从而实现工件或治具的闭环循环传输。

3. 结构原理与关键技术

3.1 圆弧与直线的无隙拼接

矩形环形导轨最核心的难点在于直线导轨段与圆弧导轨段的平滑过渡。若拼接处存在台阶或间隙，滑块经过时会产生冲击、震动甚至卡死。

常用解决方案：

成型磨削一体式导轨：整条导轨经过CNC成型磨削，直线段与圆弧段在同一块基体上加工，理论无接缝。
高精度拼接结构：针对长行程需求，采用分段拼接，拼接面设计定位销与微调结构，配合激光干涉仪校准，保证平面度与侧向直线度。

圆弧段曲率半径 直接影响滑块通过时的离心力和最大线速度。一般设计原则：R ≥ 滑块长度的1.5倍，且滑块内滚动体需适应曲线路径（如采用调心滚柱 或双排滚珠）。

3.2 滑块的循环方式

滑块并不是在导轨上"跑一圈"后回到原点，而是采用多滑块同时分布在矩形各边，每个滑块独立承载。驱动机构（同步带轮组）带动所有滑块同步移动，类似火车沿环线运行。

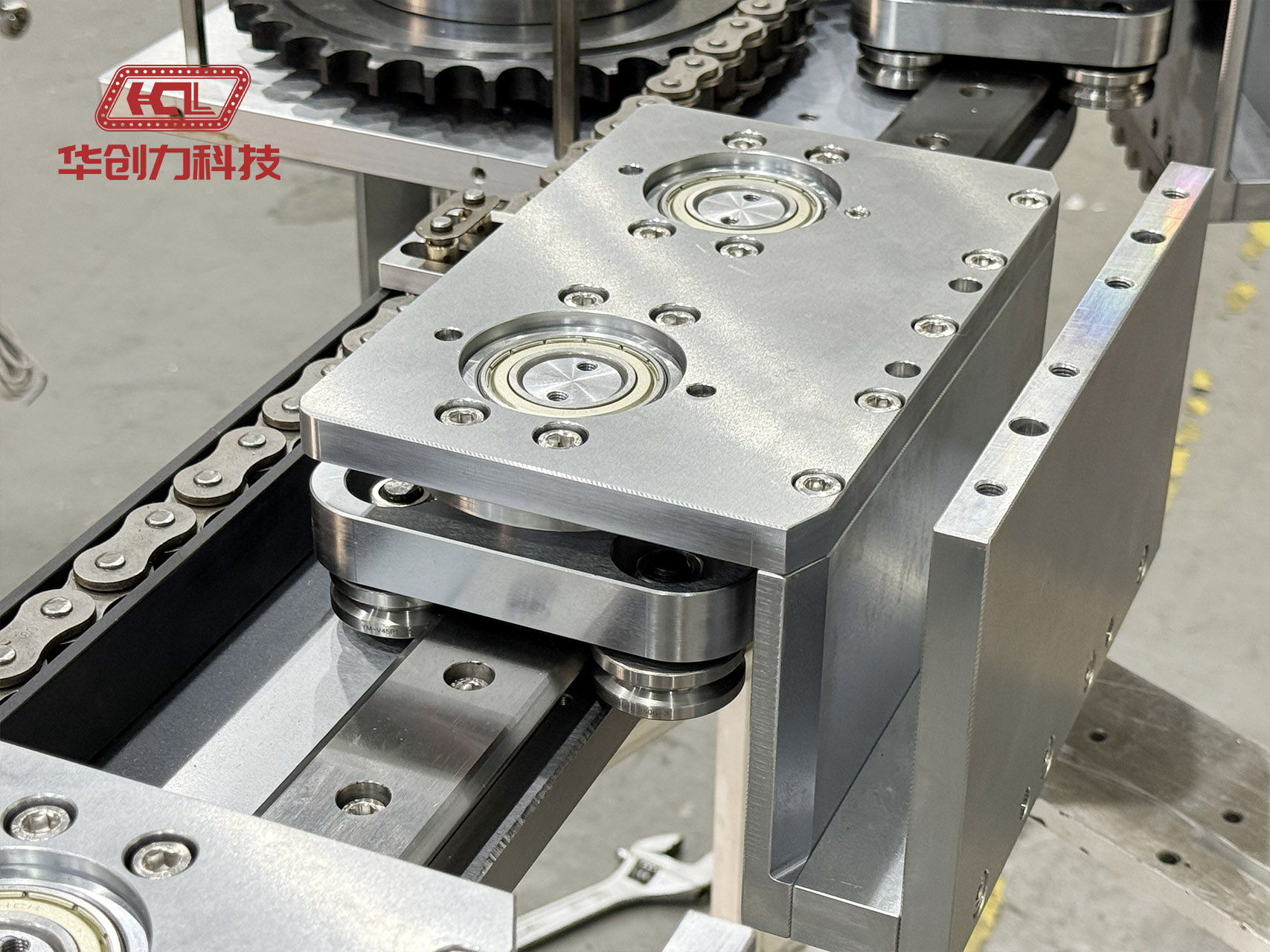

为实现滑块从直线过渡到圆弧时不发生干涉，滑块底部通常设计为可小幅度摆动的滚轮架 ，或使用关节式滑块，其内侧与外侧滚轮路径长度不同，通过差速设计来补偿。

3.3 驱动方式对比

驱动方式	特点	适用场景
同步带	噪音低、速度快、免润滑	轻载、高速装配线
链条	承载大、耐冲击、可长距离	重载、有油污环境
直线电机	高动态响应、无机械间隙	精密定位、高速启停

实际工程中，同步带+张紧轮方案最为常见，性价比高且易于维护。

4. 与传统方案的性能对比

指标	传统直线导轨+旋转台	矩形环形导轨
轨迹形状	直线往返 + 旋转交换	连续矩形循环
节拍时间	含旋转动作，节拍受限	无旋转等待，节拍提升30%~50%
占地面积	较宽（需旋转避让空间）	紧凑，矩形布局
维护成本	两个独立单元，备件多	一体化导轨，润滑点少

典型优势 ：矩形环形导轨消除了往返空程以及旋转台的定位等待时间，尤其适合多工位同步加工场景：例如电池极耳焊接、手机螺丝锁付、食品盒灌装封口。

5. 工程应用实例（附简要C#控制逻辑）

5.1 3C产品屏幕老化测试线

需求：20个工位，每个工位老化时间5分钟，治具循环流转。
方案：矩形导轨长边4m，短边1.5m，共24个滑块。伺服电机驱动同步带，每个滑块经过加热/冷却/测试区后自动循环。
效果：相比传统转盘式老化线，产能提升40%，设备宽度减少35%。

5.2 简易控制代码示例（PLC/上位机）

以下为C#（使用S7.NET与PLC通信控制步进/伺服电机完成矩形导轨循环定位）的核心逻辑片段：

csharp

复制代码

// 矩形环形导轨控制 – 电机脉冲输出示例
using System;
using System.Threading;

public class RectRailController
{
    private int currentPulses = 0;
    private readonly int pulsesPerMM = 200;   // 假设200脉冲/mm
    private readonly int railPerimeterMM = 8000; // 矩形周长8米

    public void MoveToNextStation(int stationDistanceMM)
    {
        int targetPulses = currentPulses + stationDistanceMM * pulsesPerMM;
        int remainder = targetPulses % (railPerimeterMM * pulsesPerMM);

        // 避免无限累积，模运算实现循环定位
        int finalPulses = remainder;
        Console.WriteLine($"发送脉冲: {finalPulses - currentPulses} , 目标位置: {finalPulses / pulsesPerMM} mm");

        // 此处调用运动控制卡API发送脉冲
        // MotionCard.MoveRelative(finalPulses - currentPulses);

        currentPulses = finalPulses;
        Thread.Sleep(100); // 模拟运行时间
    }

    // 获取当前位置（编码器反馈）
    public int GetCurrentStationMM()
    {
        // 读取编码器值并转换
        int encoderPulses = 0; // 实际读硬件
        return (encoderPulses / pulsesPerMM) % railPerimeterMM;
    }
}

注：实际工程中需加入原点复位、软限位、多滑块相位同步等逻辑。

6. 选型与设计注意事项

负载能力：根据单个滑块的额定动载荷和静载荷，乘以安全系数（通常1.5~2.0）。
运行速度 ：圆弧段速度上限受离心力限制，建议直线段1~2 m/s，圆弧段0.3~0.8 m/s，如需高速可使用圆弧导轨过渡缓冲曲线。
润滑方式：要求滑块内置油嘴或导轨侧面自动注油系统，周期取决于工况（一般每月一次）。
材质与表面处理：导轨常用轴承钢（HRC58~62）或渗碳处理，表面镀硬铬或DLC涂层用于无尘/腐蚀环境。
对接工位定位精度 ：在导轨外侧增加辅助定位销/气动阻挡器，弥补滑块与工装板之间的间隙。

7. 常见故障及排除方法

故障现象	可能原因	解决方法
滑块运行异响	拼接处台阶、滚珠磨损	用千分表检查拼接平顺度，更换滑块组件
驱动同步带跳齿	张紧力不足、负载过大	调整张紧轮，核算最大扭矩
圆弧段卡顿	曲率半径过小、滑块关节卡涩	增大R值，清理并润滑关节滚轮
定位重复精度差	编码器分辨率不足、同步带弹性变形	升级高线数编码器，更换钢丝加强同步带

8. 总结与展望

矩形环形导轨通过巧妙的几何布局和精密机械设计，成为了现代自动化循环线中不可替代的核心部件。它将"直线搬运-转向-再搬运"集成在一个闭环系统中，大幅提高了单位面积产出比和节拍稳定性。

随着直线电机直驱环形导轨 （如磁悬浮传输系统）的兴起，传统机械式矩形导轨在精度和速度上面临挑战，但其成本低、承载大、维护简单的优势在大量中低速重载场景中仍具有强大生命力。作为机械工程师，深入理解矩形导轨的圆弧过渡机理、滑块设计与驱动匹配，对设计高效可靠的产线至关重要。

参考资料

ISO 14728-1:2017 滚动轴承-直线运动滚动支承-额定动载荷与寿命
THK HCR系列环形导轨技术手册
自动化生产线设计手册（化学工业出版社）
