Android 13 AOSP 源码添加系统预置应用实战指南

前言

在 Android 系统开发中，将自定义应用（APK）预置到系统镜像中，是一个常见需求。比如开发一个企业定制 ROM，或者在模拟器中预置自己的测试应用。本文将详细记录我在 Android 13 AOSP 源码上，将 `MyApp.apk` 添加为系统预置应用的完整探索过程和实战经验。

一、问题定义

1.1 什么是系统预置应用？

系统预置应用是指直接打包到 Android 系统镜像中的应用，开机后自动安装，无需用户手动安装。常见的系统预置应用包括：

设置应用（Settings）
启动器（Launcher3）
相机、相册、拨号等系统组件

1.2 我们的目标

将 MyApp.apk 添加到 Android 13 AOSP 系统镜像中，使其在模拟器启动后自动显示在应用列表中。

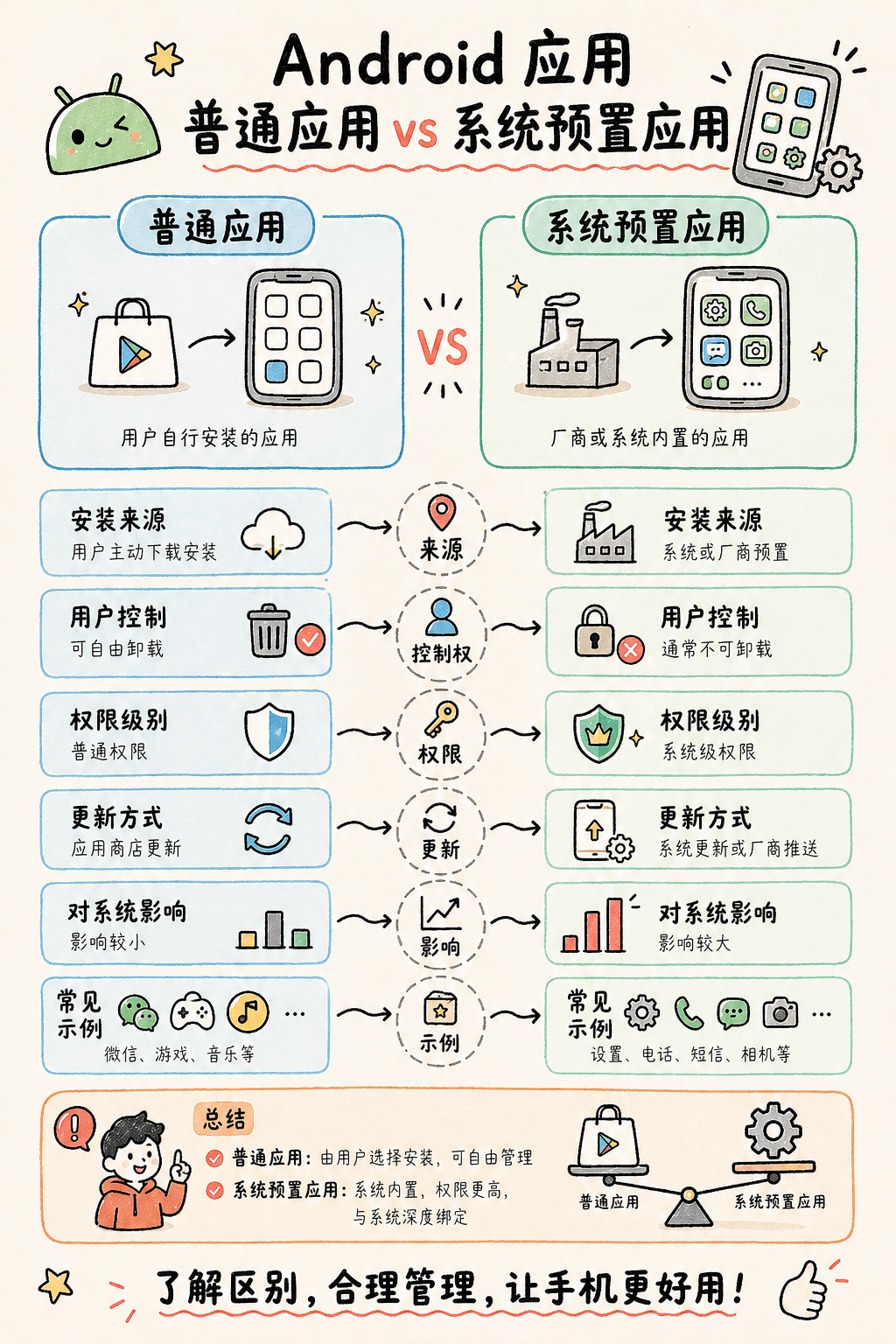

普通应用 vs 系统预置应用的区别

二、探索过程：从观察系统应用开始

2.1 为什么先观察现有系统应用？

面对一个陌生的代码库，最佳的学习方法是观察已有的实现。Settings 和 Launcher3 都是 AOSP 自带的系统应用，它们是如何被添加进系统的？通过研究它们的配置，我们可以找到添加预置应用的"标准答案"。

2.2 寻找 Settings 和 Launcher3 的构建配置

首先，我在 packages/apps/ 目录下找到了 Settings 和 Launcher3 的源码：

复制代码

packages/apps/Settings/
packages/apps/Launcher3/

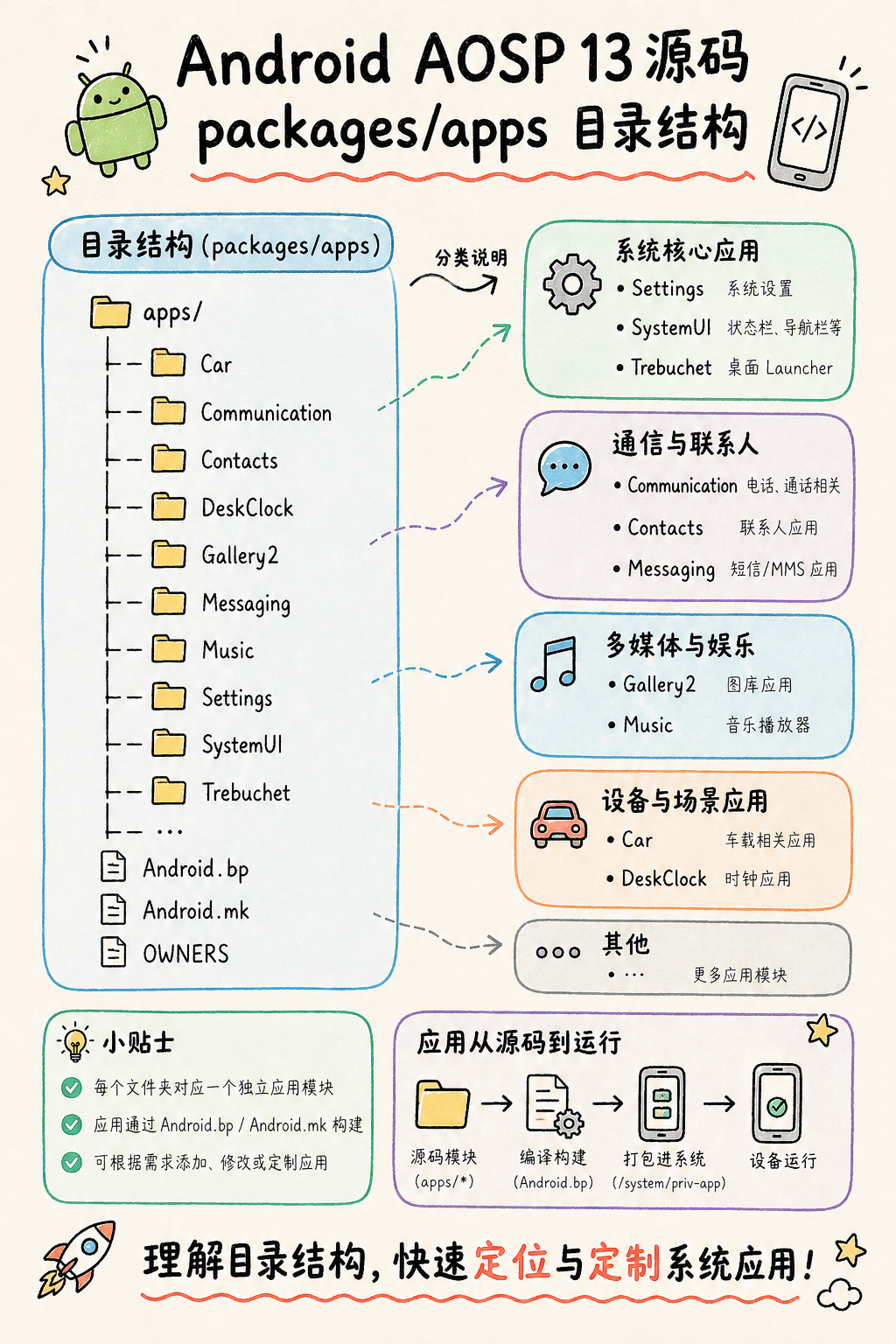

packages/apps 目录结构截图

让我先查看 Settings 的配置：

bash 复制代码

# 查看 Settings 目录结构
ls -la packages/apps/Settings/

结果显示：

Android.bp - 构建配置文件
src/ - 源码目录
AndroidManifest.xml - 应用清单文件
apk/ - 预编译的 APK（如果有）

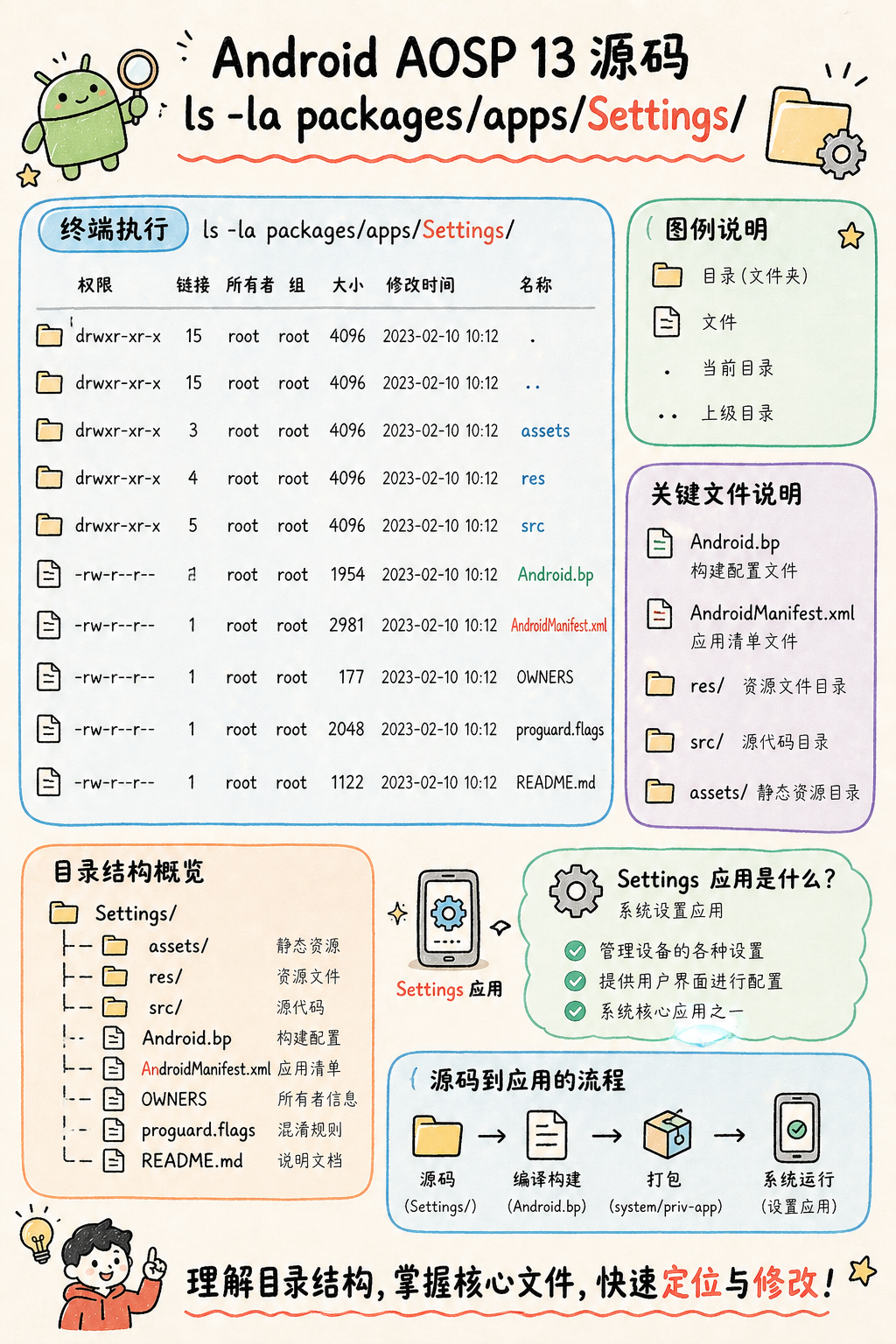

Settings 目录结构截图

2.3 理解 Android.bp 构建配置

Settings 的 Android.bp 使用的是 android_app 模块类型（从源码编译）：

bp 复制代码

android_app {
    name: "Settings",
    defaults: ["platform_app_defaults"],
    platform_apis: true,
    certificate: "platform",
    system_ext_specific: true,
    privileged: true,
    required: [
        "privapp_whitelist_com.android.settings",
        "settings-platform-compat-config",
    ],
    static_libs: ["Settings-core"],
    uses_libs: ["org.apache.http.legacy"],
}

关键参数解读：

name: "Settings" - 模块名称
certificate: "platform" - 使用平台级签名
privileged: true - 特权应用，安装到 /system/priv-app/
system_ext_specific: true - 安装到 system_ext 分区

2.4 探索 Launcher3 的配置

Launcher3 同样使用 android_app 模块类型。让我查看它的构建配置：

bp 复制代码

android_app {
    name: "Launcher3QuickStep",
    // ... 配置省略
    privileged: true,
    certificate: "platform",
}

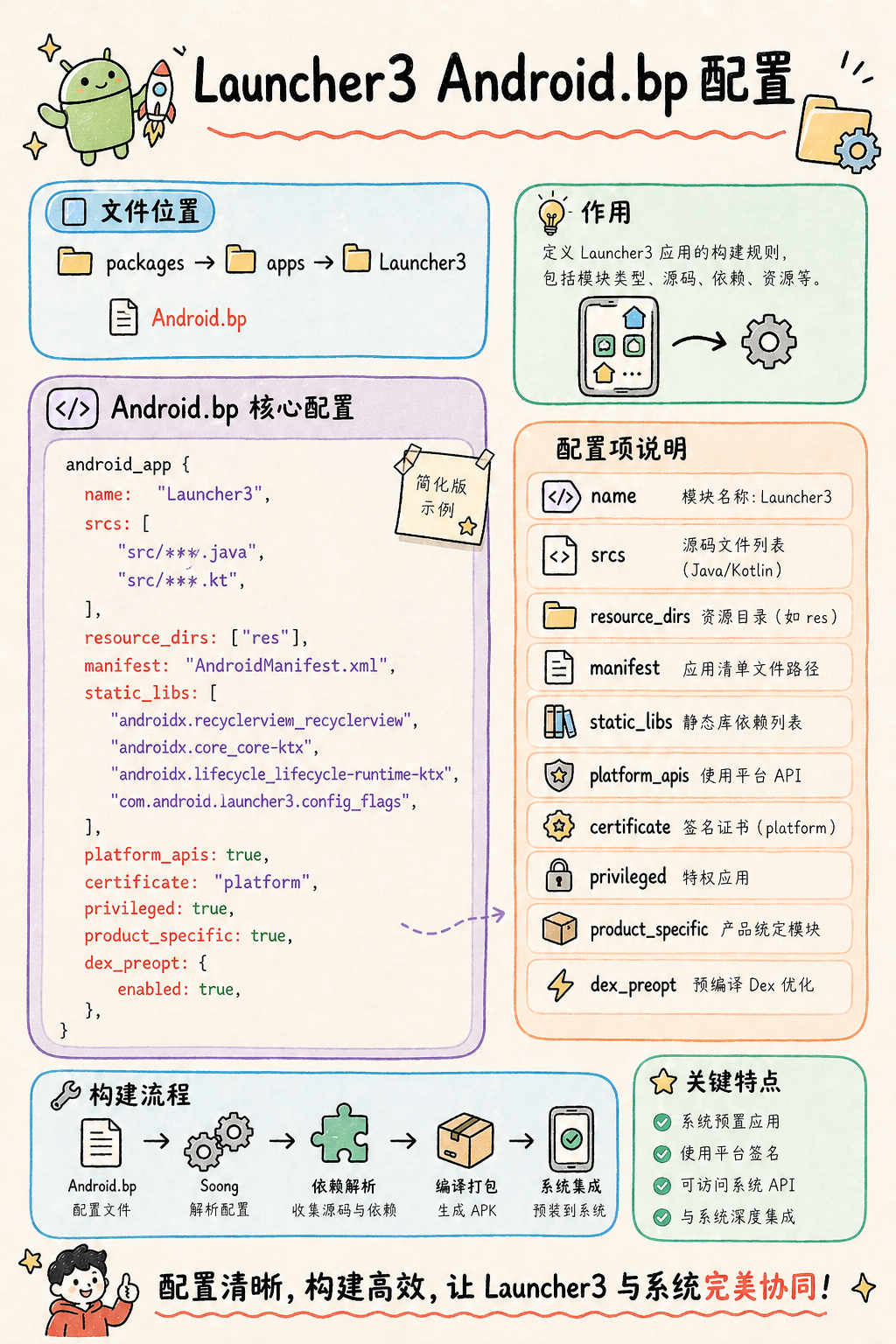

Launcher3 Android.bp 配置截图

2.5 重要发现：两种不同的构建方式

在观察过程中，我发现系统应用有两种构建方式：

构建方式	模块类型	适用场景
`android_app`	从源码编译	Settings、Launcher3 等系统组件
`android_app_import`	导入预编译 APK	预编译的 APK 文件

这给了我一个重要启示：如果我有一个预编译的 APK，应该使用 android_app_import 模块类型。

三、初步尝试：简单粗暴的方法

3.1 第一步：放置 APK 并创建配置

按照初步理解，我把 MyApp.apk 放到 packages/apps/MyApp/ 目录下，并创建了 Android.bp：

bp 复制代码

android_app_import {
    name: "MyApp",
    apk: "MyApp.apk",
    presigned: true,
    product_specific: true,
    privileged: false
}

3.2 在产品配置中添加

然后在 build/make/target/product/sdk_phone_x86_64.mk 中添加：

mk 复制代码

PRODUCT_PACKAGES += \
    MyApp

3.3 编译测试

运行编译命令：

bash 复制代码

source build/envsetup.sh
lunch sdk_phone_x86_64
make -j$(nproc)

编译成功了！但是当我启动模拟器后，MyApp 并没有显示。

四、问题排查：深入分析

4.1 检查 APK 是否被正确打包

首先，我检查了 APK 是否被正确打包到系统镜像：

bash 复制代码

# 在模拟器中检查
adb shell ls /product/app/MyApp/

结果：APK 文件存在于 /product/app/MyApp/MyApp.apk

4.2 检查应用是否被安装

bash 复制代码

adb shell pm list packages | grep -i myapp

结果：没有输出，说明应用根本没有被安装

4.3 关键发现：product_specific 的陷阱

通过 ADB 检查分区挂载情况：

bash 复制代码

adb shell cat /proc/mounts | grep product

输出：

复制代码

/dev/block/dm-2 /product ext4 ro,seclabel,relatime 0 0

/product 分区确实挂载了，但为什么应用没有安装？

问题根源 ：product_specific: true 会将 APK 安装到 product 分区，但 PackageManager 不会自动安装 product 分区的应用，除非额外配置。

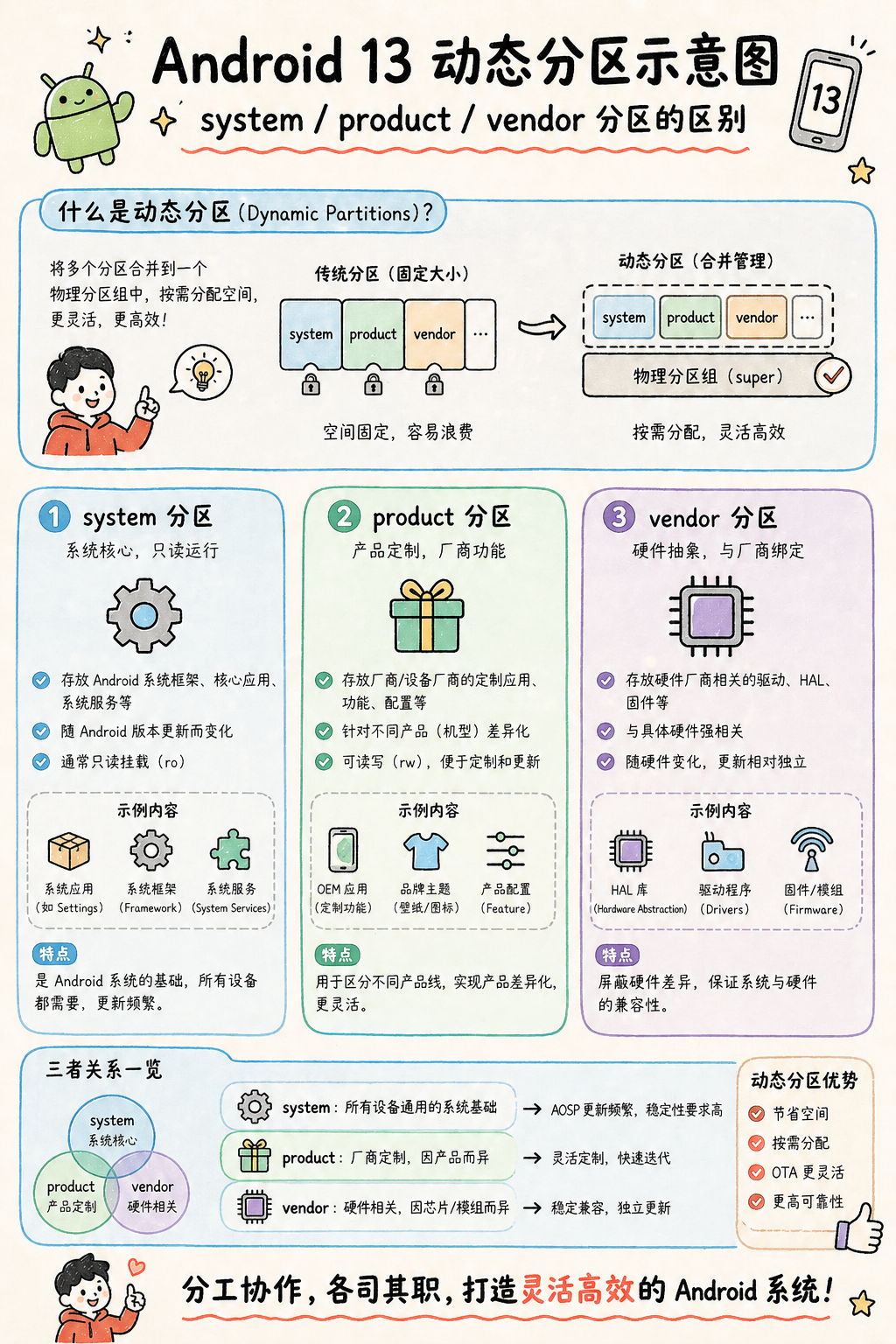

Android 13 动态分区示意图， system/product/vendor 分区的区别

五、再次尝试：移除 product_specific

5.1 修改 Android.bp

我移除了 product_specific: true：

bp 复制代码

android_app_import {
    name: "MyApp",
    apk: "MyApp.apk",
    presigned: true,
    privileged: false
}

5.2 编译测试

重新编译后，再次报错：

复制代码

FAILED:
build/make/core/artifact_path_requirements.mk:30: error: Build failed.
build/make/target/product/sdk_phone_x86_64.mk produces files inside
build/make/target/product/generic_system.mks artifact path requirement.
Offending entries:
system/app/MyApp/MyApp.apk

六、深入理解：generic_system.mk 的限制

6.1 什么是 artifact path requirements？

artifact path requirements 是 AOSP 用来限制哪些文件可以被打包到哪个分区的机制。这是 Android 13 采用动态分区后的新特性。

6.2 查看 generic_system.mk 的限制

我查看了 build/make/target/product/generic_system.mk：

makefile 复制代码

# Enable mainline checking
PRODUCT_ENFORCE_ARTIFACT_PATH_REQUIREMENTS := true

这意味着 sdk_phone_x86_64 继承的配置严格限制了 APK 的安装路径。

6.3 解决方案：添加到白名单

查看其他产品是如何解决这个问题的：

在 build/target/product/emulator_system.mk 中，我发现了：

makefile 复制代码

PRODUCT_ARTIFACT_PATH_REQUIREMENT_ALLOWED_LIST := \
    system/lib/libemulator_multidisplay_jni.so \
    system/lib64/libemulator_multidisplay_jni.so \
    system/priv-app/MultiDisplayProvider/MultiDisplayProvider.apk \

关键发现 ：可以通过 PRODUCT_ARTIFACT_PATH_REQUIREMENT_ALLOWED_LIST 添加白名单！

6.4 最终配置方案

修改 sdk_phone_x86_64.mk：

mk 复制代码

PRODUCT_PACKAGES += \
    MyApp

PRODUCT_ARTIFACT_PATH_REQUIREMENT_ALLOWED_LIST += \
    system/app/MyApp/MyApp.apk

七、新的问题：签名错误

7.1 编译后的新错误

修改配置后，编译成功。但当我通过 ADB 手动安装测试时：

bash 复制代码

adb install -r /data/local/tmp/MyApp.apk

报错：

复制代码

Failure [INSTALL_PARSE_FAILED_NO_CERTIFICATES:
Failed to collect certificates from ...]

7.2 检查原始 APK 签名

我检查了原始 APK：

bash 复制代码

unzip -l packages/apps/MyApp/MyApp.apk | grep -i META-INF

结果：没有任何签名文件！（.RSA, .DSA, .EC, CERT.RSA 等都不存在）

7.3 理解 presigned 和 default_dev_cert

查看 AOSP 文档和其他应用配置：

presigned: true - APK 必须有有效签名，构建系统不会重新签名
default_dev_cert: true - APK 没有签名或使用测试签名，构建系统会使用默认开发证书签名

7.4 最终解决方案

修改 Android.bp：

bp 复制代码

android_app_import {
    name: "MyApp",
    apk: "MyApp.apk",
    default_dev_cert: true,
    privileged: false
}

【配图位置 7：default_dev_cert vs presigned 的区别说明图】

八、最终验证：成功添加系统预置应用

8.1 完整配置

packages/apps/MyApp/Android.bp：

bp 复制代码

android_app_import {
    name: "MyApp",
    apk: "MyApp.apk",
    default_dev_cert: true,
    privileged: false
}

build/make/target/product/sdk_phone_x86_64.mk：

mk 复制代码

PRODUCT_PACKAGES += \
    MyApp

PRODUCT_ARTIFACT_PATH_REQUIREMENT_ALLOWED_LIST += \
    system/app/MyApp/MyApp.apk

8.2 编译并验证

bash 复制代码

source build/envsetup.sh
lunch sdk_phone_x86_64
make -j$(nproc)

编译成功后，重启模拟器。

8.3 验证结果

bash 复制代码

# 检查 APK 位置
adb shell ls /system/app/MyApp/

# 检查应用是否已安装
adb shell pm list packages | grep -i myapp

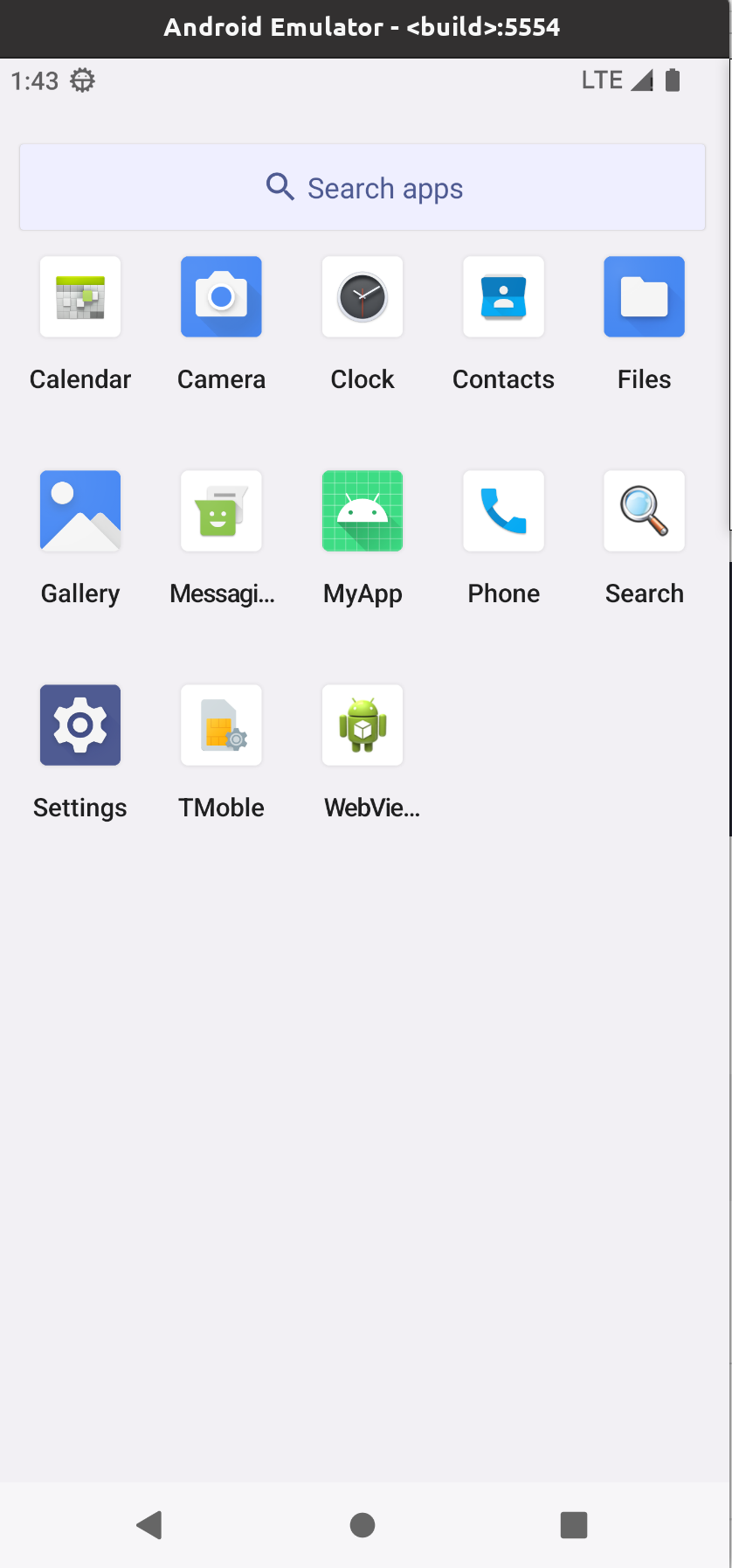

模拟器中成功显示 MyApp 的截图

输出结果：

复制代码

/system/app/MyApp/MyApp.apk
package:com.example.myapplication

MyApp 已成功添加为系统预置应用！

九、核心要点总结

9.1 三步成为系统预置应用

三步成为系统预置应用
Step 1: 使用 android_app_import
Step 2: 配置 PRODUCT_PACKAGES
Step 3: 处理 artifact path 限制
不是 android_app

不是 android_library
预编译 APK 专用模块
PRODUCT_PACKAGES += MyApp
PRODUCT_ARTIFACT_PATH_REQUIREMENT_ALLOWED_LIST +=

system/app/MyApp/MyApp.apk

9.2 关键配置参数说明

参数	说明	推荐值
`android_app_import`	模块类型，用于导入预编译 APK	必须
`name`	模块名称	自定义
`apk`	APK 文件路径	自定义
`default_dev_cert`	使用 AOSP 默认开发证书签名	APK 无签名时必须
`presigned`	APK 已有有效签名	APK 有签名时使用
`privileged`	特权应用	普通应用用 false
`product_specific`	安装到 product 分区	不推荐，会导致不自动安装

9.3 Android 13 分区选择

复制代码

┌─────────────────────────────────────────────────┐
│           Android 13 动态分区架构                 │
├─────────────────────────────────────────────────┤
│  /system/app/      - 普通系统应用 [推荐]           │
│  /system/priv-app/ - 特权系统应用                  │
│  /product/app/     - 产品分区应用 [不推荐]         │
│  /system_ext/app/  - system_ext 分区应用         │
└─────────────────────────────────────────────────┘

十、常见问题排查

问题 1：artifact path 限制错误

错误信息：

复制代码

system/app/MyApp/MyApp.apk in artifact path requirement

解决方案：

在产品 .mk 文件中添加：

mk 复制代码

PRODUCT_ARTIFACT_PATH_REQUIREMENT_ALLOWED_LIST += \
    system/app/MyApp/MyApp.apk

问题 2：PRODUCT_COPY_FILES 错误

错误信息：

复制代码

Prebuilt apk found in PRODUCT_COPY_FILES: use BUILD_PREBUILT instead

原因： 不能使用 PRODUCT_COPY_FILES 来复制 APK

解决方案： 使用 PRODUCT_PACKAGES + android_app_import 方式

问题 3：签名相关错误

错误信息：

复制代码

One and only one of certificate, presigned, and default_dev_cert must be set

原因： 未指定签名方式

解决方案： 添加 default_dev_cert: true 或 presigned: true

问题 4：APK 存在但未安装

现象： ls /product/app/MyApp/ 能看到 APK，但 pm list packages 找不到

原因： 使用了 product_specific: true，导致 APK 安装到 product 分区

解决方案： 移除 product_specific: true，改用默认配置

问题 5：INSTALL_PARSE_FAILED_NO_CERTIFICATES

错误信息：

复制代码

Failure [INSTALL_PARSE_FAILED_NO_CERTIFICATES: Failed to collect certificates]

原因： APK 没有签名或签名无效

解决方案： 使用 default_dev_cert: true 让构建系统重新签名

十一、学习方法论

11.1 从观察开始

在面对陌生问题时，观察已有的正确实现是最有效的方法：

找到类似的系统应用（Settings、Launcher3）
分析它们的构建配置
理解每个配置参数的含义
复用成功的模式

11.2 小步迭代

不要试图一步到位：

先让编译通过
再让 APK 正确打包
最后让应用正确安装

11.3 善用工具

adb shell pm list packages - 检查已安装应用
adb shell ls /system/app/ - 检查 APK 位置
adb logcat | grep -i package - 查看包管理日志
unzip -l - 检查 APK 内容

11.4 阅读错误信息

AOSP 的错误信息通常很详细，仔细阅读错误信息往往能得到解决线索。

结语

通过这次探索，我深刻理解了 Android 13 AOSP 的构建系统和动态分区机制。关键是：

选择正确的模块类型 ：android_app_import 用于预编译 APK
正确配置签名 ：无签名 APK 使用 default_dev_cert: true
理解分区机制 ：优先使用 /system/app/，避免 product_specific
处理构建限制：通过白名单解决 artifact path 限制

希望这篇指南能帮助你在 Android 13 AOSP 上成功添加系统预置应用！

【配图位置 9：最终成功添加 MyApp 到系统预置应用的完整流程图】

参考资料

AOSP 官方文档：https://source.android.com/
Android.bp 构建配置：https://ci.android.com/
Soong 构建系统：https://source.android.com/docs/setup/create/background
动态分区：https://source.android.com/docs/setup/create/dynamic-partitions

本文基于 Android 13.0.0_r6 AOSP 源码编写，测试环境为 sdk_phone_x86_64 模拟器。
