从零开始：基于STM32H750的硬件设计与软件开发完整流程详解

引言

在嵌入式系统开发中，从一颗芯片（如STM32H750）到实现完整功能的电路板，是一个系统性工程，涵盖需求分析、硬件设计、PCB制造、软件开发、调试测试直至量产维护等多个环节。本文将结合STM32H750这颗高性能MCU，详细梳理整个流程的每一步，为开发者提供一份完整的实战指南，帮助您从零开始构建自己的嵌入式产品。

一、需求分析与方案设计

1.1 明确功能需求

功能定义：确定系统需要实现的功能（如数据采集、显示控制、通信上传等）。
性能指标：主频要求、内存大小、外设接口数量、功耗限制。
环境要求：工作温度范围、防护等级（如工业级-40℃~85℃）、EMC等级。

1.2 芯片选型

以STM32H750为例：

内核：Cortex-M7，主频最高480MHz。
存储：1MB SRAM（可外扩SDRAM），可通过QSPI外扩Flash。
外设：丰富接口（USB 2.0 OTG、多个SPI/UART/I2C、FMC支持SDRAM/LCD、TFT控制器、ADC等）。
封装：LQFP176/BGA等，根据PCB布局空间选择。

1.3 系统框图设计

绘制系统架构图，标明各模块连接关系。例如：

MCU为核心，连接电源管理、时钟、复位电路。
外设包括：传感器（I2C/SPI）、显示模块（RGB接口）、存储（SD卡/SDRAM）、通信模块（以太网/WiFi）、调试接口（SWD）等。

二、硬件设计阶段

2.1 原理图设计

2.1.1 电源设计

多路电源：主电源3.3V（MCU I/O、外设），内核电压1.2V（需通过外部SMPS或LDO产生），以及模拟电源VDDA（需单独滤波）。
滤波电容：每个电源引脚放置0.1μF陶瓷电容，大容量电容（10μF~100μF）在电源输入端。
保护元件：TVS管防浪涌，磁珠/电感隔离数字与模拟电源。

2.1.2 时钟电路

主时钟：8MHz无源晶振（HSE），负载电容按晶振手册选取。
实时时钟：32.768kHz晶振（LSE）用于低功耗计时。

2.1.3 复位电路

上电复位（阻容复位：10kΩ电阻+0.1μF电容）。
手动复位按键，并联电容去抖。

2.1.4 调试接口

SWD接口（需引出SWDIO、SWCLK、GND，可选SWO），预留4~5针排针。

2.1.5 外设接口电路

USB：DP/DM加22Ω串联电阻，ESD保护器件（如USBLC6-2）。
以太网：如需，连接PHY芯片（如LAN8720），需25MHz晶振和RMII接口。
SD卡：使用SDIO接口，需上拉电阻（10kΩ）和ESD保护。
ADC输入：添加RC低通滤波（如100Ω+0.1μF），并确保模拟地独立。

2.1.6 未使用引脚处理

设置为模拟输入或输出低电平，避免浮空输入导致功耗增加。

2.2 PCB设计

2.2.1 叠层规划

4层板推荐：Top（信号层）→ GND层 → Power层 → Bottom（信号层）。
若需更好信号完整性，可采用6层板（增加两个内电层）。

2.2.2 布局原则

MCU居中，外围器件就近放置。
高速信号（如SDRAM、RGB屏）靠近MCU，走线尽量短。
模拟与数字分区：模拟电路（ADC、晶振）远离数字高频部分。
电源模块：靠近输入插座，大电流路径短而宽。

2.2.3 布线关键点

电源线：加粗（>20mil），采用星型拓扑或多点并联。
高速信号（>50MHz）：
- SDRAM：数据线、地址线、控制线等长（±50mil），同组同层，参考完整地平面。
- USB差分线：90Ω差分阻抗控制，等长（±5mil），包地处理。
- RGB屏：时钟和数据线等长，避免过长分支。
模拟信号：独立铺铜，避免数字信号跨分割区。

2.2.4 接地设计

单点接地：数字地与模拟地在电源输入端通过0Ω电阻或磁珠连接。
地平面完整性：关键信号下方保持完整地平面，禁止其他信号线穿越。

2.2.5 DRC检查

检查线宽、间距、未连接网络、过孔孔径、丝印重叠等。

2.3 生成生产文件

Gerber文件：各层铜箔、阻焊、丝印、钻孔文件。
BOM清单：包含器件型号、封装、品牌、数量。
钢网文件：用于SMT贴片。

三、PCB制造与焊接

3.1 PCB打样

提交Gerber文件给PCB厂家（如嘉立创、兴森快捷）。
选择板材（FR4，TG150以上）、板厚（1.6mm常规）、表面工艺（沉金或喷锡）。
确认交期与价格。

3.2 元器件采购

根据BOM采购元器件，注意STM32H750的封装（LQFP176或BGA），以及部分紧缺料（如以太网PHY）的备货。

3.3 焊接与组装

SMT贴片：对于MCU、阻容等小元件，建议机器贴装。
手工焊接：接插件、大电容、屏蔽罩等。
检查：目测短路、虚焊，用万用表测电源对地阻抗。

四、软件开发与调试

4.1 环境搭建

IDE：Keil MDK、IAR或STM32CubeIDE。
固件库：安装STM32CubeH7固件包（HAL库+LL库）。
调试工具：ST-Link、J-Link。

4.2 初始化工程（STM32CubeMX配置）

时钟树配置：
- 外部晶振HSE（8MHz）→ PLL倍频 → 系统时钟SYSCLK 480MHz。
- 外设时钟分配（AHB/APB预分频）。
引脚分配：
- 根据原理图分配GPIO功能，避免冲突。
- 配置调试接口（SWD）为专用引脚。
外设初始化：
- 生成初始化代码（HAL库），如UART、SPI、FMC等。
生成工程：选择对应IDE（MDK-ARM）并生成代码。

4.3 功能代码开发

4.3.1 外设驱动编写

UART调试 ：重定向printf到串口，便于打印日志。
SPI驱动：操作屏幕、传感器。
ADC采集：配置连续转换模式，DMA传输。
FMC外扩SDRAM：配置时序参数（刷新周期、CAS延迟等）。
QSPI外扩Flash：实现代码或数据存储。

4.3.2 中间件集成

文件系统：FatFS用于SD卡或Flash文件操作。
网络协议栈：LwIP + RTOS实现TCP/IP通信。
图形界面：LVGL或TouchGFX用于屏幕显示。

4.3.3 应用逻辑实现

根据需求编写业务代码，如传感器数据采集、处理、上传云端。

4.4 调试与优化

4.4.1 硬件调试

电源检查：用万用表测量各电源电压是否正常。
时钟测试：示波器测量晶振波形（8MHz正弦波，峰峰值>1V）。
复位信号：确保复位引脚在上电后拉高。

4.4.2 软件调试

ST-Link调试：设置断点，单步执行，观察变量和寄存器。
串口打印：在关键位置输出信息，判断程序流程。
外设测试：单独测试每个外设（如通过LED闪烁验证GPIO）。

4.4.3 性能优化

启用Cache：开启I-Cache和D-Cache（注意D-Cache需配置内存区域属性）。
代码放置：关键代码放入ITCM（TCM接口，零等待），数据放入DTCM。
中断优先级：合理分配抢占优先级和子优先级，避免中断冲突。
电源管理：若需低功耗，使用WFI/WFE并关闭不用的外设时钟。

五、系统测试与验证

5.1 功能测试

逐一验证所有外设：USB枚举、屏幕显示、传感器读数、网络通信等。
模拟真实使用场景，运行应用程序，检查功能正确性。

5.2 压力测试

长时间运行：连续运行72小时，监测系统是否死机或数据异常。
高低温测试：在-40℃~85℃环境下运行，验证硬件可靠性。
电源波动测试：模拟电源纹波、瞬态跌落，确保系统不重启。

5.3 EMC测试（如需认证）

辐射发射、传导发射、静电抗扰度、浪涌抗扰度等测试，确保符合CE/FCC标准。

六、量产与维护

6.1 小批量试产

试产5~10片，验证生产工艺（回流焊温度、贴片精度）。
全面测试试产板，发现潜在问题并修正设计（改版）。

6.2 固件升级机制

设计Bootloader，支持通过UART、USB或OTA升级应用程序。
分区管理：Bootloader区、App区、备份区。

6.3 文档归档

归档原理图、PCB源文件、BOM清单、Gerber文件、固件源码、测试报告。
编写生产指导书（贴片图、测试流程）。

七、关键注意事项

7.1 电源完整性

STM32H7内核电压（Vcore）需动态调节，建议使用外部SMPS（如MP2143）提高效率。
模拟电源VDDA需独立滤波，避免数字噪声耦合。

7.2 信号完整性

高速信号（>100MHz）需阻抗匹配，如SDRAM数据线串联33Ω电阻。
差分信号（USB、以太网）严格等长并控制阻抗。

7.3 散热设计

若MCU长时间高负荷运行（如480MHz全速），需增加散热铜箔或加装散热片。
考虑PCB布局中热通道，避免局部过热。

7.4 ESD防护

所有对外接口（USB、SD卡、按键）需加ESD防护器件（如TVS管）。
外壳接地设计，提高抗静电能力。

八、常见问题解决

8.1 芯片不启动

检查电源：所有电源引脚电压是否正常（3.3V、1.2V）。
复位电路：NRST引脚是否拉高。
时钟：晶振是否起振，示波器测量波形。
BOOT引脚：BOOT0应接地（从Flash启动），BOOT1可悬空。
调试连接：SWD能否识别芯片？若不能，检查SWDIO和SWCLK连接。

8.2 SDRAM不稳定

调整时序：在CubeMX中调整刷新周期（如64ms/4096行），增加tRCD、tRP等参数。
检查布局：数据线是否等长？参考地是否完整？
电源去耦：SDRAM附近添加0.1μF电容。

8.3 ADC噪声大

模拟电源滤波：VDDA加LC滤波（10μH+10μF），靠近MCU引脚。
参考电压：使用外部高精度参考源（如REF3030）。
软件滤波：多次采样取平均，或使用过采样技术。

8.4 USB无法识别

检查差分线：D+/D-是否等长、阻抗90Ω。
上拉电阻：高速USB需在DP上拉1.5kΩ电阻（由MCU内部或外部）。
电源：VBUS检测是否正确，需使能VBUS感知引脚。

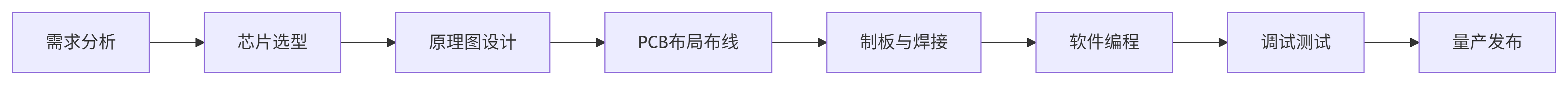

九、总结流程

十、结语

从芯片到功能实现是一个复杂而严谨的过程，需要硬件、软件、测试等多方面知识融合。本文以STM32H750为例，详细梳理了从需求分析到量产维护的全流程，涵盖了原理图设计、PCB布线、软件开发、调试优化等关键环节，并总结了常见问题及解决方法。希望这份指南能帮助您在嵌入式开发中少走弯路，实现从想法到产品的完整转化。
