1. 数据链路层的发展起源

数据链路层是承上启下的关键一层。它的核心使命是确保在同一物理网络段内，数据能可靠地从一个节点（比如你的电脑）传输到另一个相邻节点（比如家里的路由器），而不关心这些数据最终要跨越多少个网络到达世界的另一端。

数据链路层的发展，本质上是局域网技术优胜劣汰的过程，其主流角色如今由以太网（Ethernet） 扮演。

起源：1973年，以太网诞生 。由罗伯特·梅特卡夫（Robert Metcalfe）在施乐PARC研究中心发明，最初速率仅2.94Mbps。它利用CSMA/CD机制解决共享线路上的信号冲突问题。
标准化：1980年代，成为工业标准 。1983年，IEEE 802.3标准获批，将以太网确立为官方标准。IEEE还将数据链路层清晰地划分为MAC （介质访问控制）和LLC（逻辑链路控制）两个子层，为不同物理网络提供统一逻辑接口。
胜出：1990年代，以太网一统江湖 。以太网凭借简单、成本低、可扩展性强的特点，在市场上击败了令牌环、FDDI等竞争对手。1990年，10BASE-T标准让以太网能在双绞线上运行，极大降低了组网成本。
演进：从百兆到万兆，开启全双工时代 。以太网速率不断飙升（100Mbps -> 1Gbps -> 10Gbps甚至更高）。全双工模式的引入彻底消除了冲突，让通信双方可以同时收发数据，效率倍增。
未来：2024年，AI时代的新要求 。中国科学院计算技术研究所与阿里云等机构联合发布了ETH+协议1.0，旨在通过帧格式优化等技术，为高性能AI算力网络提供更好的支持，标志着数据链路层技术仍在持续创新。

2. 认识以太网

以太网主要定义并实现了底层的MAC子层 ，以及物理层的诸多规范。而LLC子层则由IEEE 802.2标准统一定义，为所有类型的网络提供相同的上层接口。

所以，当我们谈论以太网时，我们几乎总是在谈论它的MAC子层。正是MAC子层的精妙设计，决定了以太网的性能和规则。

2.1 MAC子层两大核心机制

2.1.1 CSMA/CD

现实中，在课堂上，只允许一个人讲话，这个人通常是老师。如果下面有同学在吵闹，那么课堂就无法正常进行。不然为什么老师经常说："你想讲，那你上来讲"。

在早期的共享式以太网中，就是一个大的"课堂"。所有设备都连在同一根同轴电缆上，就像所有车辆都挤在一条没有红绿灯的单行线上。这肯定会发生碰撞，CSMA/CD协议就是为了解决这个问题而生的。

它遵循**"先听后说，边听边说，冲突即停，随机重试"**的原则，流程如下：

先听后说：任何设备在发送数据前，必须持续监听线路。如果线路空闲，才能开始传输。
边听边说：开始发送后，也必须持续监听，看信号是否发生叠加变形，即"冲突"。
冲突即停：一旦检测到冲突，立即停止发送当前的受损数据。
强化冲突：停止发送后，再发送一个短暂的"人为干扰信号"，确保所有设备都清楚地知道冲突发生。
随机重试 ：使用截断二进制指数退避算法来计算随机的等待时间。等待时间结束后，返回第一步重新监听。这个聪明的算法，会随着冲突次数增加动态增大重传等待范围，从而快速化解网络拥堵。

注意：今天的以太网早已全面采用交换机和全双工模式，不再共享带宽，因此CSMA/CD协议在现代网络中已基本不被使用。但了解它对于理解以太网的进化至关重要。

2.1.2 MAC地址

MAC地址是每个网络接口独一无二、在生产时就被烧录好的物理地址

长度：48位（6个字节）。
表示法 ：通常用十六进制表示，如 00:1A:2B:3C:4D:5E。
结构：
- 前3个字节 ：组织唯一标识符 (OUI)，标识网卡制造商（如Intel、Apple）。
- 后3个字节 ：扩展标识符，由制造商分配给具体的网卡，确保全球唯一。
特殊寻址：
- 单播：发给一个特定设备（第1个字节最低位为0）。
- 广播：FF:FF:FF:FF:FF:FF，发给局域网内所有设备。
- 组播：发给一组特定的设备，用于网络管理、流媒体等。

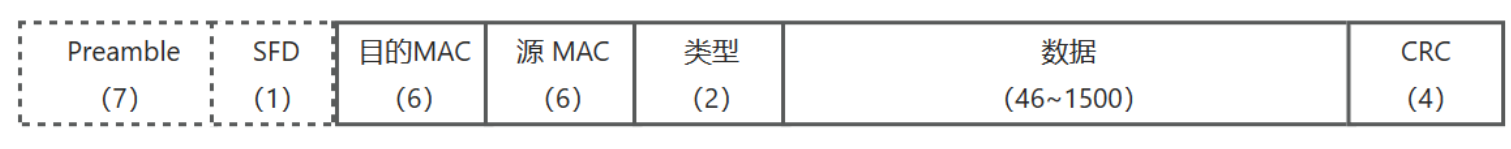

2.2 以太网帧格式

数据在以太网中传输的基本单位叫帧，就像贴上地址、写好校验的快递包裹。目前最主流的是Ethernet II帧格式，结构清晰：

字段	长度	描述
前导码	7字节	`10101010...`的交替0/1比特流，作用是用已知节奏唤醒接收方时钟，准备接收数据。
帧首定界符	1字节	`10101011`，紧跟前导码，宣告"帧的真正内容马上开始"。
目的MAC地址	6字节	接收者的物理地址。
源MAC地址	6字节	发送者的物理地址。
类型/长度	2字节	关键区分标志。≥1536 (0x0600) 表示类型（如`0x0800`=IPv4，`0x86DD`=IPv6）；≤1500表示数据部分长度。
数据	46-1500字节	来自上层的IP数据包。为保证总长至少64字节，不足46字节时会填充。
帧检验序列(FCS)	4字节	发送方根据前面的内容得出一串CRC（循环冗余校验码）填入。接收方重新计算比对，没对上就丢弃并请求重传。

2.3 IP和MAC的区别

一句话：IP地址负责"到哪儿去"，MAC地址负责"下一步交给谁"。

核心区别一览

对比维度	IP地址 (网络层)	MAC地址 (数据链路层)
身份角色	你在网络世界中的逻辑门牌号	你设备的唯一物理身份证
工作层次	网络层	数据链路层
地址结构	32位(IPv4) 或 128位(IPv6)，点分十进制/冒号十六进制例：`192.168.1.1`	48位，十六进制例： `00:1A:2B:3C:4D:5E`
分配来源	由网络管理员或DHCP服务器动态/静态分配，换了网络就会变	出厂时由制造商烧录，全球唯一，一般终身不变
类比	你的家庭住址（表示你住在哪个网络）	你的身份证号（你是谁，走到哪都不变）
作用范围	可跨越不同网络，具有全局意义	仅在同一个局域网(广播域)内有效，无法被路由到互联网

在整个网络通信中，IP和MAC都充当什么样的角色?

举个例子:你自驾从北京到上海

IP:起点和终点

整个行程中，你的起点:北京，终点:上海。不需要关注中途是怎么走的，只关注起点和终点

MAC:行程中的规划

整个行程中，需要规划具体的路线。例如我可以北京->天津->河北->山东->江苏->上海，而这之间的行程，就是MAC的意义:例如从北京到天津靠的是MAC

3. 认识MTU

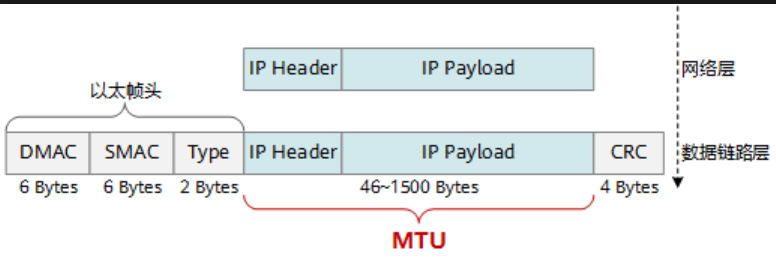

MTU，全称最大传输单元，是数据链路层给网络层立下的一个"包裹尺寸上限"。它直接决定了IP数据包是否会被分拆，并深刻影响着TCP和UDP这两种运输方式的效率与可靠性。

3.1 什么是MTU?

MTU 指二层网络（如以太网）所能承载的三层数据（如IP数据包）的最大尺寸，单位是字节。

以太网的标准MTU是1500字节。这不是物理极限，而是一个被广泛接受的行业约定。你的数据包如果超过它，就需要做"拆分"处理。
它不包括二层的帧头帧尾（源/目的MAC、类型、FCS校验等），只指帧里面能装的有效载荷。

你可以把MTU想象成高速公路隧道的限高杆 。卡车（IP数据包）想通过隧道，总高度必须≤限高。如果装得太高（超过MTU），就需要把货物卸下来分批运输，这就是IP分片。

3.2 对IP协议的影响：分片与重组

IP层的核心任务是"尽力而为"地传输，遇到MTU限制时，它的默认做法就是分片。

流程上是这样的：

一台路由器收到一个大小超过出口MTU的数据包，会将它切成多个更小的IP分片 ，每个分片都要复制一份原包的IP头。这些分片会独立在网络中传输，直到到达最终目的地，才由目标主机的IP层负责花时间和资源重新组装还原。

不过，强力拆分会带来三个致命问题：

效能极低：每个分片都要复制一份IP头（至少20字节），传输的数据有大量是头开销。
可靠性极差 ：只要任何一个分片丢失 ，整个原始数据包就无法重组，必须全部重传。
安全隐患：恶意攻击者可伪造大量无法重组的分片，耗尽设备资源，导致拒绝服务。

因此，现代网络实践中有一条"行规"：尽一切可能避免IP分片。实现方法通常是让上层协议去适应MTU。

3.3 对UDP协议的影响："快递"被切分了

UDP是"无连接"的，本身没有分块和流控机制。所以，UDP应用对MTU非常敏感。

如果UDP发大数据 ：假设一个应用通过UDP发送2000字节的数据，加上IP头后，很可能超过1500字节的MTU，导致IP层强制分片。此时，UDP自身毫不知情，它既不知道被切了，也无力做任何保障。一旦有分片丢失，整个UDP包就会被悄悄丢弃，UDP本身既不会知道，也不会重传，可靠性完全交给应用层。
最佳实践：主动变小。有经验的开发者会用保守策略来适应路径MTU：
- 许多标准规定，DNS报文（基于UDP）必须限定在512字节以内，防止分片。
- 在一些不便进行PMTUD的实时应用（如VoIP）中，常约定一个安全值，如1400字节，确保在任何标准链路上都不会被分片。

3.4 对TCP协议的影响：MSS协商

TCP是"面向连接、可靠"的流协议，它通过**MSS（最大报文段长度）**机制，巧妙地解决了MTU问题，从源头避免IP分片。

MSS = MTU - IP头长度 - TCP头长度 。对于标准IPv4和标准长度的头，MSS = 1500 - 20 - 20 = 1460字节。

在TCP三次握手建立连接时，双方会在SYN报文中协商MSS 。双方会取彼此通告值中的较小者 作为这次连接的MSS。之后，TCP严格按照这个尺寸从发送缓冲区截取数据段，确保最终打包发出的IP包，一定不大于路径MTU。

中间链路MTU变小：路径MTU黑洞问题

这里存在一个棘手的问题：如果两台主机协商时用了1500的MTU，但数据包穿越互联网时，经过一条MTU较小的"窄胡同"（比如PPPoE拨号的1492字节），会怎样？

聪明的做法 - 路径MTU发现 (PMTUD) ：主机在IP头设置DF标志（禁止分片） ，当数据包到达窄胡同口时，路由器想切但切不了，就会丢掉这个包，并回送一个**ICMP"需要分片"**的消息，告知正确的MTU。主机收到后，就能动态调低MSS。
最糟糕的"黑洞" ：有时，回程的ICMP包会被防火墙或网络设备错误地拦截或忽略。于是，发送方只看到发出去的包石沉大海，连接卡死，而完全不知是因为MTU问题导致的。这就是路径MTU黑洞。

为了解决这个常见问题，运维中常用MSS钳制 (MSS Clamping)：在出口路由器上强制修改TCP三次握手中的MSS值，把它限制在一个略低于路径最小MTU的计算值上（如1452），从而一劳永逸地避免黑洞。

4. 认识ARP协议

4.1 为什么要有ARP协议?

在网络设计之初，就确立了分层原则：IP地址提供全局可达的逻辑寻址，MAC地址提供局域网内"一跳"的物理寻址。于是产生了一个核心问题：当我知道隔壁邻居的门牌号（IP地址），却不知道他的身份证号（MAC地址）时，怎么把信交给他？

为解决这个问题，ARP协议在1982年应运而生，以一种动态、无需手动配置的方式，在需要时自动完成IP→MAC的映射解析。

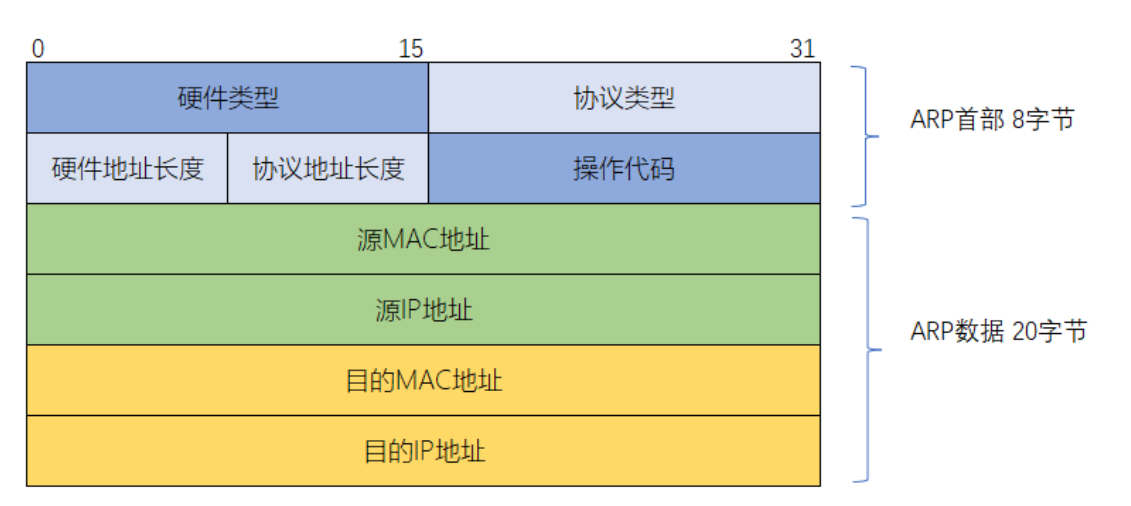

4.2 ARP报文格式

ARP报文直接封装在以太网帧 中进行传输，其帧类型字段为0x0806。报文结构如下：

字段	长度	描述
硬件类型	2字节	链路层类型，以太网为`1`
协议类型	2字节	网络层协议，IPv4为`0x0800`
硬件地址长度	1字节	MAC地址长度，固定为`6`
协议地址长度	1字节	IP地址长度，固定为`4`
操作码	2字节	`1`=ARP请求，`2`=ARP应答
发送方MAC地址	6字节	请求发起方的物理地址
发送方IP地址	4字节	请求发起方的逻辑地址
目标MAC地址	6字节	请求中为全`0`，应答中为请求方MAC
目标IP地址	4字节	你想解析的对象的IP地址

4.3 ARP的作用

建立"高速缓存"以减少广播风暴 ：每台主机都会维护一个ARP缓存表，用于存储局域网内IP与MAC的对应关系。这些条目分为：
- 动态条目 ：通过ARP协议学到的映射，有生存周期（TTL），过期即删，以保证信息新鲜。
- 静态条目 ：手动绑定的永久映射，常见于防止ARP欺骗的安全配置。
仅限本网段生效 ：ARP请求是广播帧，广播域被路由器严格隔离。这意味着，ARP只能为同一局域网内的IP找到MAC，它绝不跨越路由器。

4.4 ARP的工作流程

这是理解ARP如何运作的关键，分为两种情况。

情况一：同网段通信

场景：主机A (192.168.1.1) 要给主机B (192.168.1.2) 发数据。A检查B的IP，发现属于同一网段。

查表：A首先在自己的ARP缓存表中找192.168.1.2对应的MAC地址。没找到。
广播ARP请求 ：A发一个ARP请求，目的MAC为广播地址FF:FF:FF:FF:FF:FF，在网内大喊："谁是192.168.1.2？请告诉192.168.1.1你的MAC！"
单播ARP应答 ：B收到后，一看目标IP是自己，就悄悄（单播）回复："192.168.1.1，我是192.168.1.2，我的MAC是BB:BB:BB:BB:BB:BB。" B同时也会把A的MAC记到自己的缓存里。
写入缓存，开始通信：A收到应答，把IP-MAC映射写入ARP缓存表。现在，A可以用B的MAC地址封装数据帧，开始通信了。

情况二：跨网段通信

这是最容易混淆的地方。

场景：主机A (192.168.1.1) 要给外网服务器 (8.8.8.8) 发数据。A发现8.8.8.8与自己不在同一网段。

查路由表 ：A知道要把数据发给它的默认网关192.168.1.254（路由器），因为那是通往外部世界的唯一出口。它需要网关的MAC，而不是远端8.8.8.8的MAC。
对网关发起ARP ：A检查ARP缓存，发现没有192.168.1.254的MAC。于是它ARP解析的是网关的IP，而不是最终目标IP。
网关应答 ：路由器就会应答，把自己的MAC 00:00:00:00:00:01 告诉A。
封装与交付 ：A封装的数据帧，目的IP永远是最终目标(8.8.8.8)，但目的MAC是网关的MAC。路由器收到帧后，再根据路由表，在下一段链路上重新发起ARP，一步步把数据送到终点。

4.5 ARP欺骗

ARP欺骗是局域网内一种经典的中间人攻击手段，它利用ARP协议"无连接、无认证"的天生缺陷，伪造网关或目标主机的MAC地址，从而劫持网络流量。

4.5.1 攻击原理

ARP欺骗根源于ARP协议的一个设计前提：局域网是可信的。协议假设所有ARP应答都是诚实且正确的。

当主机收到一个ARP应答（哪怕是主动推送的），它会无条件地更新自己的ARP缓存表。
攻击者正是利用这一点，发送伪造的ARP应答，声称某个IP地址（如网关）的MAC地址就是自己，实现毒化缓存。

如同你大喊:"xxx是谁?"，这个时候有个陌生人，明明不是xxx，却非要告诉你"我是xxx"，如果你不仔细甄别就会被他骗

4.5.2 攻击类型与过程

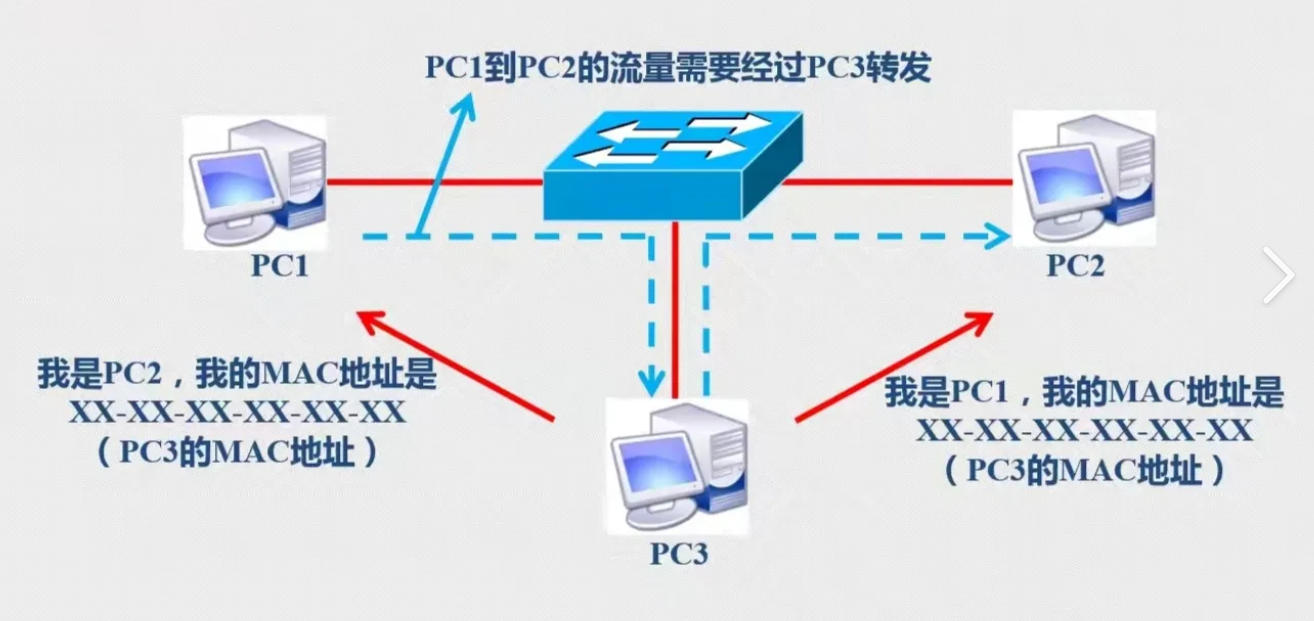

1. 中间人攻击：窃听与篡改

这是最典型的ARP欺骗形式，攻击者充当主机A和网关之间的"透明代理"。

第一步，双向欺骗 ：攻击者C持续向主机A发送伪造的ARP应答："我是网关192.168.1.254，MAC是CC:CC"；同时向网关发送伪造的应答："我是主机A192.168.1.1，MAC是CC:CC"。
第二步，流量劫持 ：主机A和网关都更新了缓存，它们的通信数据帧在二层都被发往攻击者C。C打开数据包，可以记录、查看甚至修改内容（比如篡改网页、注入恶意代码）。
第三步，数据转发（维持会话）：为避免断网引起怀疑，C必须开启IP转发功能，将A的数据转发给真正的网关，将网关的数据转发给A。这样A和外界通信依然正常，但对二者全然不知信息已被窃听。

2. 拒绝服务攻击：制造黑洞

攻击者可以仅发出单向的欺骗包。

对主机的欺骗 ：攻击者不断告诉主机A："网关的MAC是不存在的地址"，主机A的缓存被污染后，所有发往外网的数据帧全部丢弃，因为目的MAC根本没人接收，导致主机A完全断网。
对网关的欺骗 ：攻击者向网关谎称"某台服务器的MAC是广播地址或不存在的地址"，网关发给该服务器的流量全部丢失，造成服务器对外服务中断。

3. ARP泛洪攻击

攻击者向交换机发送大量伪造的ARP请求或应答，交换机的转发表被冲垮，可能导致交换机进入**"失效开放"模式**，把收到的帧向所有端口广播，此时攻击者直接嗅探到整个广播域的流量。

4.5.3 防范手段

防范ARP欺骗需要分层和组合策略，没有单一万能药。

1. 静态ARP绑定

在路由器和关键服务器上，手动将网关IP和其他重要设备的IP与MAC进行静态绑定。静态条目优先级高于动态学到的，且不会过期。但缺点是在大型网络里维护成本极高，设备更换后必须手动更新。

2. DAI (动态ARP检测)

这是部署在交换机上的最强防御手段。

原理：交换机在转发ARP报文前，会从DHCP监听绑定表或手动配置的绑定表中查询IP与MAC的合法性。
动作：只有匹配的ARP报文才被放行，不匹配的直接丢弃，并可以记录日志或关闭端口。
前提：需要开启DHCP Snooping（监听DHCP过程，生成合法绑定表），通常搭配IP源地址防护一起使用，是目前企业网最有效的防ARP欺骗方案。

3. 端口安全与VLAN隔离

端口安全：限制交换机某一端口所学到的MAC地址数量，并可将MAC静态绑定到端口。一旦检测到陌生MAC接入，立即关闭端口或限制流量，可防范伪造源MAC的ARP欺骗。
VLAN隔离：将用户终端、服务器、设备管理网分别划入不同VLAN，缩小广播域范围，使攻击的直接影响面局限于一个VLAN内。

4. 主机端防护

ARP防火墙软件：在客户端上安装安全软件，会监控接收到的ARP应答，当发现有IP对应的MAC变更时进行提示、拦截，或主动通告正确的网关MAC。
定期监控：管理员使用抓包工具定期检查局域网中的ARP报文，观察是否存在大量无请求的ARP应答，可及早发现异常。

5. 物理与接入层控制

强壮的802.1X认证以及MAC地址认证，确保接入网络的人可信。因为绝大多数ARP欺骗攻击来自内部已接入的设备，控制接入源头能从根本上降低风险。
