一、核心关系一句话概括
Com_SendSignal负责"更新信号值 + 设置发送请求标志（TMS） "；
Com_MainFunctionTx（周期性任务）负责"定期扫描 TMS 标志，决定是否调用 PduR_ComTransmit 发送 PDU "。两者通过 TMS 标志 解耦，实现异步协作。
二、Com_SendSignal 做的事（信号更新时）
-
错误检测（信号 ID、指针有效性）。
-
根据 传输属性（
ComTransferProperty）：-
PENDING：只更新信号值到 I-PDU 缓冲区，不触发任何后续流程（结束）。 -
TRIGGERED/TRIGGERED_ON_CHANGE等：进入发送触发流程。
-
-
计算该信号的 TMC ：应用配置的滤波机制（如
ALWAYS、NEW_IS_OUTSIDE等），得到布尔值。 -
若 TMC ==
TRUE→ 将所在 I-PDU 的 TMS 标志置为TRUE（逻辑或累积）。 -
更新信号值到 I-PDU 缓冲区。
-
立即返回
E_OK，不调用 PduR_ComTransmit。
注意 ：
Com_SendSignal永远不会直接触发 PDU 发送，它只是"贴标签"。
三、Com_MainFunctionTx 做的事（周期性任务）
通常由 OSEK OS 或 AUTOSAR 调度表以固定周期（如 10ms）调用。
对每个激活的 I-PDU，执行：
-
重新计算该 PDU 的 TMS
-
TMS = TMC_sig1 OR TMC_sig2 OR ... OR TMC_sigN
-
每个信号的 TMC 根据最新信号值重新评估。
-
-
决定是否发送：
-
若 TMS ==
TRUE→ 需要发送（事件触发）。 -
若配置了 周期发送 （如
ComTxModeFalse为 PERIODIC）且定时器到期 → 也需要发送。 -
否则跳过。
-
-
选择发送策略：
-
若 TMS ==
TRUE→ 选择ComTxModeTrue（通常配置为立即发送、N 次重发等）。 -
若 TMS ==
FALSE但周期到期 → 选择ComTxModeFalse（通常配置为 PERIODIC、NONE 等）。
-
-
调用
PduR_ComTransmit(pdu, mode)，将数据向下层传递。 -
清除 TMS 标志（若本次发送由事件触发）。
四、时间轴示例（异步关系）
假设：
-
PDU_X 包含
SigA(Triggered, TMC=ALWAYS) 和SigB(Pending) -
Com_MainFunctionTx周期 = 10 ms
| 时间(ms) | 事件 | TMS 标志 | 实际发送 |
|---|---|---|---|
| 0 | Com_SendSignal(SigA) 更新，TMC=TRUE |
置为 TRUE | 无（等主函数） |
| 10 | Com_MainFunctionTx 执行 |
读取到 TRUE → 发送 → 清除 | PDU 发出 |
| 15 | Com_SendSignal(SigB) (Pending) |
不变（FALSE） | 无 |
| 20 | Com_MainFunctionTx 执行 |
FALSE，无周期要求 | 无发送 |
关键 ：
Com_SendSignal在 0ms 只是"请求"，真正发送在 10ms 才发生。

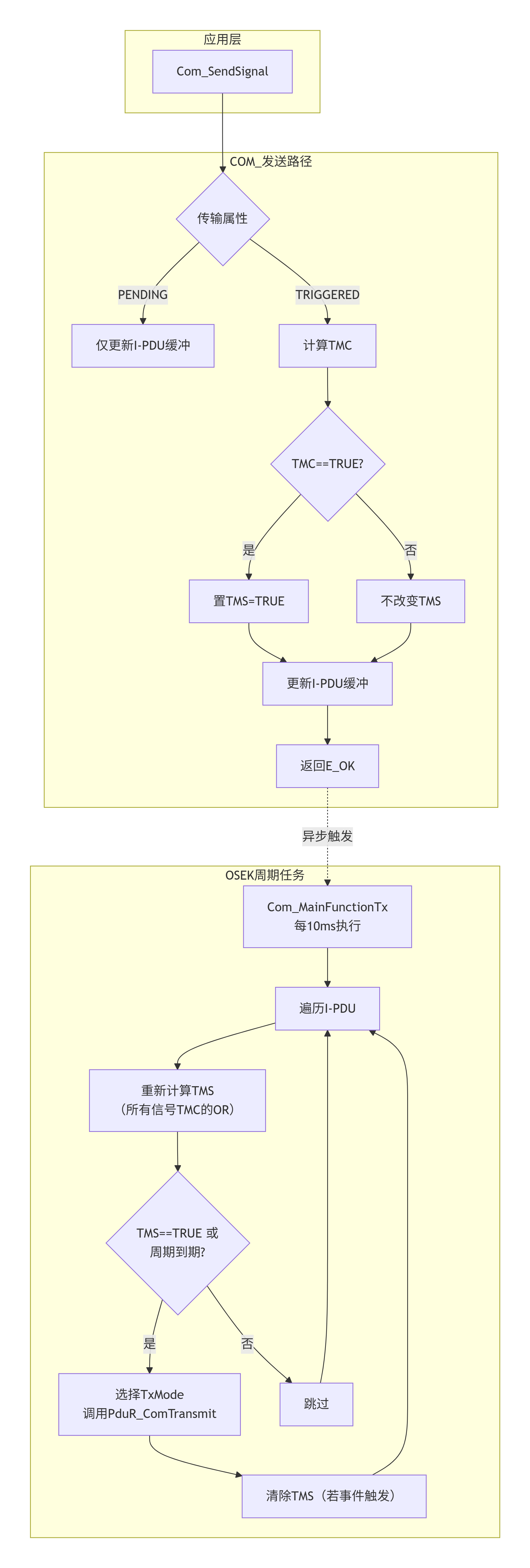

五、流程图（Mermaid）
六、波形图
图例：
-
↑事件发生时刻 -
──状态保持 -
时间轴每个
·代表 1ms，每 5ms 标一个数字
时间(ms) 0 5 10 15 20 25 30
│ │ │ │ │ │ │
波形： ·····|·····|·····|·····|·····|·····
SigA值: ──────────────────────────────────
3000─────────────────────────────
Call_SendSignal(SigA):
↑ (t=0)
SigA TMC: TRUE────────────────────────────
TMS标志: ──┬─────────────────────────────
TRUE
│
│ (等待主函数)
│
↓
Com_MainFunctionTx 执行:
↑ (t=10)
PduR_ComTransmit: ↑ (t=10, 因为 TMS=TRUE)
TMS被清除: │
└── FALSE────────────────
Call_SendSignal(SigB):
↑ (t=25)
SigB TMC: FALSE (Pending)
TMS标志: 仍为 FALSE─────
Com_MainFunctionTx 执行:
↑ (t=30)
无发送 (TMS=FALSE)
说明：
-
时间轴
t=0, 5, 10, 15, 20, 25, 30每个箭头对应一个整数毫秒时刻。 -
Com_MainFunctionTx在t=10, 20, 30, ...执行（周期 10ms）。图中只画了t=10和t=30，t=20省略但道理相同（TMS 当时为 FALSE）。 -
Com_SendSignal(SigA)在t=0发生，将 TMS 设为TRUE，但直到t=10主函数才真正发送。 -
Com_SendSignal(SigB)在t=25发生，由于是 Pending 属性，不改变 TMS，所以t=30主函数不发送。
| 时刻 (ms) | 事件 | TMS 值 | 说明 |
|---|---|---|---|
| 0 | Com_SendSignal(SigA) 调用 |
从 FALSE → TRUE | Triggered 信号，TMC=TRUE，标记请求 |
| 0~9.999 | 无主函数执行 | TRUE | 等待发送 |
| 10 | Com_MainFunctionTx 执行 |
TRUE → FALSE | 检测到 TMS=TRUE，调用 PduR_ComTransmit，然后清除 TMS |
| 10~19.999 | 无新触发 | FALSE | 空闲 |
| 20 | Com_MainFunctionTx 执行 |
FALSE | TMS=FALSE，无周期要求，跳过 |
| 25 | Com_SendSignal(SigB) 调用 |
保持 FALSE | Pending 信号，不触发 TMS |
| 25~29.999 | 无变化 | FALSE | 仍无请求 |
| 30 | Com_MainFunctionTx 执行 |
FALSE | 跳过 |
七、TMS 标志的关键特性
-
生产者 ：
Com_SendSignal（当 Triggered 信号且 TMC=TRUE 时置位）。 -
消费者 ：
Com_MainFunctionTx（读取并清除）。 -
多信号 OR 逻辑：只要 PDU 内任一信号的 TMC=TRUE，TMS 就为 TRUE。
-
原子操作：TMS 的修改和读取通常需要临界区保护（关中断或互斥）。
八、常见误解澄清
| 误解 | 正解 |
|---|---|
Com_SendSignal 会立即发送 PDU |
不会。它只更新 TMS 标志和数据缓冲区。 |
| Pending 信号永远发不出去 | Pending 信号不能触发发送，但当 PDU 因其他原因被发送时，其最新值会被包含在报文中。 |
| TMS 只在信号更新时计算 | 在 Com_MainFunctionTx 中会重新计算所有信号的 TMC，确保 TMS 反映最新状态。 |
| Triggered 信号总是会触发发送 | 不一定。若 TMC=FALSE，不会将 TMS 置 TRUE，因此可能不会触发发送（除非周期到期）。 |
九、总结表
| 概念 | 作用层级 | 计算/判断时机 | 输出 |
|---|---|---|---|
| 传输属性 | 信号 | Com_SendSignal 入口 |
是否进入触发流程 |
| TMC | 信号 | Com_SendSignal 中（Triggered） Com_MainFunctionTx 中重算 |
该信号是否"需要发送" |
| TMS | PDU | Com_MainFunctionTx 中（所有 TMC 的 OR） |
PDU 是否需要发送 |
| ComTxModeTrue/False | PDU | TMS 确定后选择其一 | 具体发送策略（DIRECT/PERIODIC等） |
| PduR_ComTransmit | PDU | 决策需要发送时调用 | 将 PDU 传递到下层 |
最终理解要点 ：
Com_SendSignal 只是"写请求"，Com_MainFunctionTx 才是"执行者"。两者通过 TMS 标志异步协作，实现了信号更新与 PDU 发送的解耦。
