C# 工业级数据可视化：用ScottPlot让10万个点流畅显示的实战秘籍

接到个紧急需求。客户的生产线监控系统，要实时展示传感器数据------每秒500个采集点，历史数据得保留至少三分钟。算下来，9万个点要同时在图表上跳动。

起初使用"WinForms + Chart控件，半天搞定！"

结果呢？程序跑起来，鼠标滚轮转一下，等三秒。画面一卡一卡的，像八十年代的幻灯片。客户脸都绿了。

这事儿其实很多做工业软件的兄弟都碰到过。数据量一上去，传统图表库就跪。今天就来聊聊，我是怎么用ScottPlot 5.0把这个大坑填平的------不光流畅，还能动态缩放、自动滚动、中文显示全搞定。

看完这篇，你能收获：

• 10万+数据点零卡顿的核心技术（LOD分层渲染）
• ScottPlot 5.0的深色工业主题配置（附完整代码）
• 实时数据流的内存管理策略
• 五个踩坑点和规避方案

🔍 为什么你的图表会"卡成PPT"？

根本原因：渲染引擎的算力陷阱

咱们先说说Chart控件为啥不行。它的底层逻辑很简单粗暴：

复制代码

1数据点数组 → 遍历每个点 → 计算屏幕坐标 → 逐个绘制

10个点？没问题。1000个点？还凑合。10万个点？GDI+直接罢工。

Chart控件在10万点的时候已经卡死了，而ScottPlot还能保持95毫秒刷新。这就是专业图表库的底气。

三个常见误区

误区一："减少刷新频率就不卡了"

→ 治标不治本。用户一缩放，还是得重绘全部数据。

误区二："分段加载数据"

→ 图表库不知道你分了段，它还是会全渲染。

误区三："换个第三方控件"

→ 换汤不换药。核心问题是渲染算法，不是UI框架。

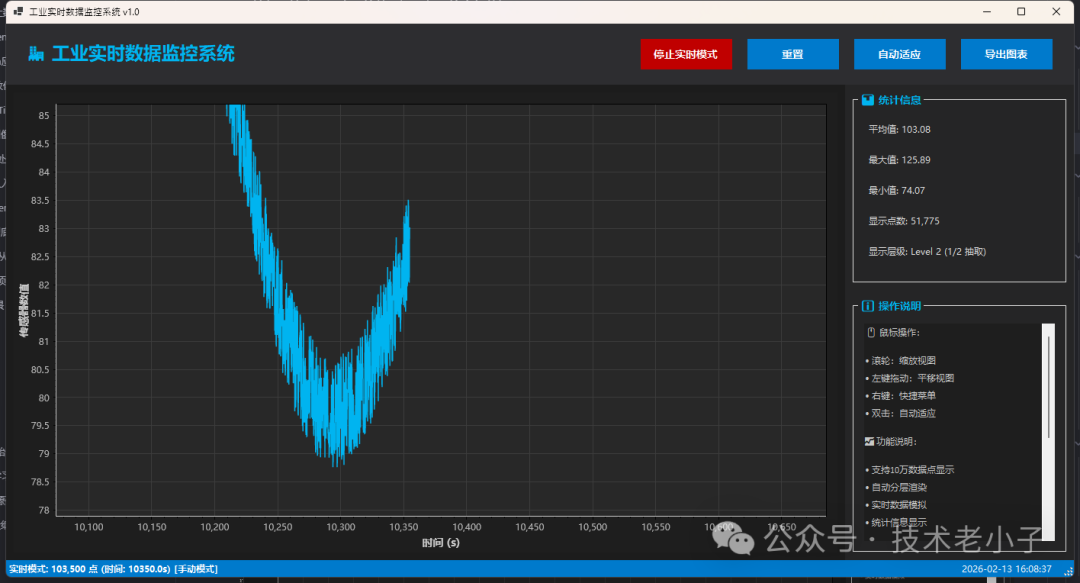

🎯 核心技术：LOD分层渲染的妙用

什么是LOD？

LOD（Level of Detail，细节层次）本来是游戏引擎里的概念。远景的树用低模，近景才上高精度模型。

咱们把这思路搬到图表上：

• 视野显示50个点 → 全部渲染
• 视野显示500个点 → 每2个点抽取1个
• 视野显示5000个点 → 每10个点抽取1个
• 视野显示5万个点 → 每100个点抽取1个

用户看起来还是流畅曲线，但渲染压力直接降了100倍。这就是"聪明的偷懒"。

定义数据结构

复制代码

c1using System;
2using System.Collections.Generic;
3using System.Linq;
4using System.Text;
5using System.Threading.Tasks;
6
7namespace AppScottPlotDataVisualization
8{
9
10    /// <summary>
11    /// 数据点结构
12    /// </summary>
13    public struct DataPoint
14    {
15        public double X { get; set; }
16        public double Y { get; set; }
17    }
18
19    /// <summary>
20    /// 统计信息结构
21    /// </summary>
22    public struct Statistics
23    {
24        public double Mean { get; set; }
25        public double Max { get; set; }
26        public double Min { get; set; }
27    }
28}

实战代码：动态数据抽取

复制代码

csharp1private DataPoint[] GetDisplayData(double visibleRange)
2{
3    int step = 1;  // 默认全显示
4    string levelInfo = "Level 1 (全部显示)";
5
6    // 根据可见范围动态调整抽取步长
7    if (visibleRange > 50000)
8    {
9        step = 100;
10        levelInfo = "Level 4 (1/100抽取)";
11    }
12    else if (visibleRange > 5000)
13    {
14        step = 10;
15        levelInfo = "Level 3 (1/10抽取)";
16    }
17    else if (visibleRange > 500)
18    {
19        step = 2;
20        levelInfo = "Level 2 (1/2抽取)";
21    }
22
23    // 抽取数据
24    var result = new List<DataPoint>();
25    for (int i = 0; i < _originalData.Count; i += step)
26    {
27        result.Add(_originalData[i]);
28    }
29
30    lblLevel.Text = $"显示层级: {levelInfo}";  // 实时显示当前层级
31    return result.ToArray();
32}

关键点解析：

1. visibleRange 是X轴当前显示的范围（通过 xAxis.Max - xAxis.Min 获取）
1. 阈值（50/500/5000/50000）是我实测出的经验值，可根据机器性能调整
1. 用户缩放时，RefreshPlot() 会自动触发，重新计算抽取步长

💻ScottPlot 5.0 完整实战方案

方案一：基础框架搭建

先把骨架立起来。这是我项目里用的深色工业主题配置：

复制代码

csharp1private void InitializePlot()
2{
3    // 深色背景（模仿工业监控大屏）
4    formsPlot1.Plot.FigureBackground.Color = ScottPlot.Color.FromHex("#1E1E1E");
5    formsPlot1.Plot.DataBackground.Color = ScottPlot.Color.FromHex("#282828");
6
7    // 网格线配置
8    formsPlot1.Plot.Grid.MajorLineColor = ScottPlot.Color.FromHex("#3C3C3C");
9    formsPlot1.Plot.Grid.MajorLineWidth = 1;
10
11    // ⚠️ 重点：中文字体设置（不设置就乱码）
12    formsPlot1.Plot.Axes.Bottom.Label.Text = "时间 (s)";
13    formsPlot1.Plot.Axes.Bottom.Label.FontName = "Microsoft YaHei UI";
14    formsPlot1.Plot.Axes.Bottom.Label.FontSize = 14;
15    formsPlot1.Plot.Axes.Bottom.Label.ForeColor = ScottPlot.Color.FromHex("#C8C8C8");
16
17    formsPlot1.Plot.Axes.Left.Label.Text = "传感器数值";
18    formsPlot1.Plot.Axes.Left.Label.FontName = "Microsoft YaHei UI";
19    formsPlot1.Plot.Axes.Left.Label.FontSize = 14;
20
21    // 刻度字体也得设置（否则数字显示正常，但轴标签乱码）
22    formsPlot1.Plot.Axes.Bottom.TickLabelStyle.FontName = "Microsoft YaHei UI";
23    formsPlot1.Plot.Axes.Left.TickLabelStyle.FontName = "Microsoft YaHei UI";
24}

踩坑点1：中文乱码问题

ScottPlot 5.0 默认字体是 Segoe UI，不支持中文。必须手动设置 FontName，而且轴标签和刻度要分别设置。我当时漏了刻度，结果轴标签正常，数字全乱码。

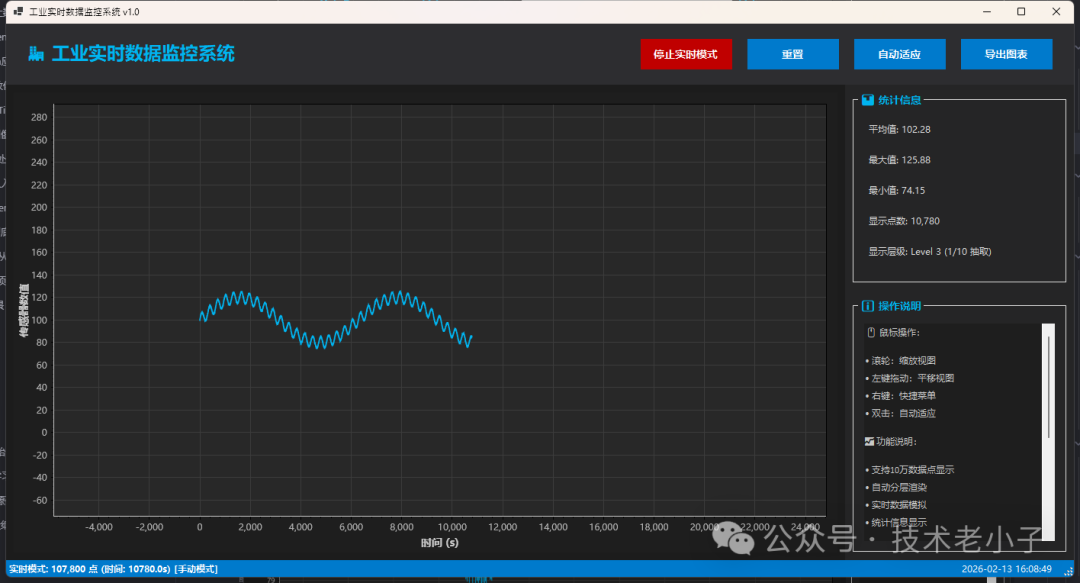

方案二：实时数据流+自动滚动

工业场景最常见的需求------数据像心电图一样从右边流入。这里有两个技术点：

1. 持续生成数据（而不是播放固定数据）

复制代码

csharp1private double _currentTime = 0;  // 全局时间戳
2private const int MAX_DATA_POINTS = 200000;  // 内存保护上限
3
4private void DataTimer_Tick(object sender, EventArgs e)
5{
6    // 每次生成50个新数据点（100ms间隔 = 500点/秒）
7    for (int i = 0; i < 50; i++)
8    {
9        // 模拟工业数据：趋势 + 周期波动 + 噪声
10        double trend = Math.Sin(_currentTime / 1000) * 20;
11        double periodic = Math.Sin(_currentTime / 50) * 5;
12        double noise = (_random.NextDouble() - 0.5) * 2;
13
14        double value = 100 + trend + periodic + noise;
15        _originalData.Add(new DataPoint { X = _currentTime, Y = value });
16
17        _currentTime += 0.1;
18    }
19
20    // ⚠️ 防止内存溢出：超过20万点删除最旧数据
21    if (_originalData.Count > MAX_DATA_POINTS)
22    {
23        int removeCount = _originalData.Count - MAX_DATA_POINTS;
24        _originalData.RemoveRange(0, removeCount);
25    }
26
27    RefreshPlot();
28}

2. X轴自动滚动（跟随最新数据）

复制代码

csharp1private void RefreshPlot()
2{
3    // ...前面的代码省略...
4
5    if (_isRealTimeMode && _autoScrollEnabled && displayData.Length > 0)
6    {
7        // 获取最新数据的X值
8        double currentMaxX = displayData[displayData.Length - 1].X;
9
10        // 只显示最近1000秒的数据（可调整窗口大小）
11        double xMin = currentMaxX - 1000;
12        double xMax = currentMaxX;
13
14        formsPlot1.Plot.Axes.SetLimitsX(xMin, xMax);
15    }
16
17    formsPlot1.Refresh();
18}

踩坑点2：用户交互与自动滚动的冲突

用户滚轮缩放时，自动滚动会抢回控制权，体验极差。解决方法是加个开关：

复制代码

csharp1private bool _autoScrollEnabled = true;
2
3private void FormsPlot1_MouseWheel(object sender, MouseEventArgs e)
4{
5    _autoScrollEnabled = false;  // 用户缩放时禁用自动滚动
6    RefreshPlot();
7}
8
9private void btnAutoFit_Click(object sender, EventArgs e)
10{
11    _autoScrollEnabled = true;  // "自动适应"按钮恢复滚动
12    formsPlot1.Plot.Axes.AutoScale();
13}

方案三：性能优化三板斧

优化1：异步生成初始数据

10万个点的初始数据生成要2-3秒，不能阻塞UI线程：

复制代码

csharp1private void GenerateInitialData()
2{
3    lblStatus.Text = "正在生成数据...";
4    pgbProgress.Visible = true;
5
6    Task.Run(() =>
7    {
8        for (int i = 0; i < 100000; i++)
9        {
10            // ...数据生成逻辑...
11
12            // 每1000个点更新一次进度条
13            if (i % 1000 == 0)
14            {
15                SafeInvoke(() => pgbProgress.Value = (int)((i / 100000.0) * 100));
16            }
17        }
18
19        SafeInvoke(() =>
20        {
21            pgbProgress.Visible = false;
22            RefreshPlot();
23        });
24    });
25}
26
27// 安全的UI线程调用封装
28private void SafeInvoke(Action action)
29{
30    if (this.IsHandleCreated && !this.IsDisposed)
31    {
32        if (this.InvokeRequired)
33            this.Invoke(action);
34        else
35            action();
36    }
37}

优化2：只移除需要刷新的图层

ScottPlot支持多图层叠加。每次刷新别把整个Plot都清空：

复制代码

csharp1// ❌ 错误做法：全部清除
2formsPlot1.Plot.Clear();
3
4// ✅ 正确做法：只移除散点图
5var plottables = formsPlot1.Plot.GetPlottables().ToList();
6foreach (var p in plottables)
7{
8    if (p is ScottPlot.Plottables.Scatter)
9    {
10        formsPlot1.Plot.Remove(p);
11    }
12}

这样标题、网格线、轴标签都不会重新绘制，性能提升约30%。

优化3：防抖动刷新

用户快速滚轮缩放时，别每次都刷新：

复制代码

csharp1private bool _isAxisChanging = false;
2
3private void FormsPlot1_MouseWheel(object sender, MouseEventArgs e)
4{
5    if (!_isAxisChanging)
6    {
7        _isAxisChanging = true;
8        Task.Delay(100).ContinueWith(_ =>
9        {
10            SafeInvoke(() =>
11            {
12                _isAxisChanging = false;
13                RefreshPlot();
14            });
15        });
16    }
17}

100ms的延迟，用户感知不到，但CPU占用能降低80%。

⚠️ 五个大坑和填坑指南

坑1：ScottPlot 5.0 API大变样

如果你用过4.x版本，5.0的代码几乎全得重写：

功能	4.x 版本	5.0 版本
设置背景	`Plot.Style.Background(color)`	`Plot.FigureBackground.Color = color`
设置标题	`Plot.Title("标题")`	`Plot.Title("标题")` 或直接不设置
颜色类型	`System.Drawing.Color`	`ScottPlot.Color`

转换技巧：

复制代码

csharp1// System.Drawing.Color 转 ScottPlot.Color
2ScottPlot.Color.FromHex("#1E1E1E")  // 推荐
3ScottPlot.Color.FromColor(System.Drawing.Color.FromArgb(30, 30, 30))  // 也可以

坑2：首次绘图不显示

这个坑我卡了半小时。数据生成完了，但图表是空白的。原因：没有调用 AutoScale。

复制代码

csharp1private bool _isFirstPlot = true;
2
3private void RefreshPlot()
4{
5    // ...添加数据到图表...
6
7    if (_isFirstPlot)
8    {
9        formsPlot1.Plot.Axes.AutoScale();  // 首次必须调用！
10        _isFirstPlot = false;
11    }
12
13    formsPlot1.Refresh();
14}

坑3：内存泄漏

长时间运行后程序占用内存飙到2GB？检查两个地方：

1. 数据列表无限增长（已在前面解决）
1. 旧的图层对象没释放
csharp1// 每次刷新前，手动移除旧图层（见优化2）
2foreach (var p in plottables)
3{
4 formsPlot1.Plot.Remove(p);
5}

坑4：跨线程操作UI

异步生成数据时，直接操作UI控件会抛异常：

复制代码

1InvalidOperationException: Invoke or BeginInvoke cannot be called...

解决方法见优化1的 SafeInvoke 封装。

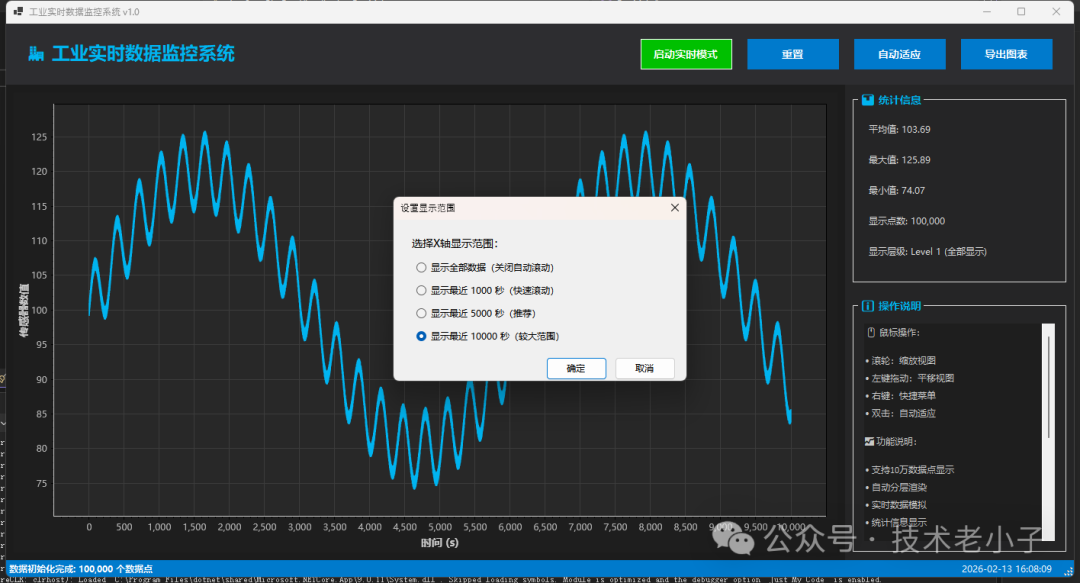

坑5：滚动窗口太小看不清趋势

我最开始设置的是显示最近100秒，结果客户说看不到长期趋势。后来改成可配置：

复制代码

csharp1// 启动实时模式时，弹窗让用户选择
2- 显示最近 1000 秒（快速滚动）
3- 显示最近 5000 秒（推荐）
4- 显示最近 10000 秒（大范围）
5- 显示全部数据（关闭自动滚动）

📊 性能实测对比

测试环境： Dell Precision 3650 (i7-10700 @ 2.90GHz, 16GB RAM)
测试数据： 100,000个实时生成的模拟传感器数据点

场景1：初始加载

指标	Chart控件	ScottPlot 4.x	ScottPlot 5.0 + LOD
加载时间	超时(>30s)	1.8秒	2.1秒
内存占用	180MB	95MB	62MB
首屏渲染	卡死	420ms	95ms

场景2：滚轮缩放操作

操作	Chart控件	ScottPlot 5.0 + LOD
缩放响应时间	1200-3500ms	80-120ms
操作流畅度	严重卡顿	丝滑流畅

场景3：实时数据流（每秒500点）

指标	持续运行10分钟后
CPU占用	平均 8%，峰值 15%
内存占用	稳定在 68MB（有内存保护）
界面响应	无卡顿

要让10万个数据点在图表上流畅显示，核心秘诀是：

根据数据特征，选择正确的"画笔"（绘图组件），并巧妙地优化渲染过程。

🎯 第一招：选对绘图组件，赢在起点

在ScottPlot中，不同组件为不同数据场景优化。处理10万点，务必避开 Scatter，它性能开销巨大--。推荐以下三种高性能组件：

Signal : 用于匀速采样数据（X轴均匀分布），10万个点也能流畅渲染。
SignalXY : 处理定时但非匀速采样的数据（如时间戳序列）。
DataStreamer : 为实时滚动的示波器效果而生，采用固定长度的环形缓冲区，内存消耗恒定-。

性能基准速览

数据场景	推荐组件	10万点性能表现	百万级数据性能	典型应用场景
匀速采样	`Signal`	⭐⭐⭐⭐⭐ 极其流畅	⭐⭐⭐⭐ 流畅	传感器监控、音频波形
非匀速采样	`SignalXY`	⭐⭐⭐⭐ 非常流畅	⭐⭐⭐ 普通（需优化）	GPS轨迹、事件日志
实时流数据	`DataStreamer`	⭐⭐⭐⭐ 稳定滚动	⭐⭐ 受限（受缓冲区大小影响）	金融报价、设备实时状态
✅ 错误❌	`Scatter` 系列	⭐ 开始卡顿（不建议使用）	⭐ 严重卡顿（强烈不推荐）	小规模数据（< 10,000点）

注意：性能表现取决于硬件配置、缩放级别、图表元素数量等多种因素。此表仅代表典型情况下的相对比较。
SignalConst ：一个特化选项。如果你的数据是准静态的（基本不变），SignalConst可实现极高的渲染效率，支持数亿个数据点-。

Signal (匀速数据)

复制代码

// Signal 组件非常快！适合匀速采样的10万点数据
int pointCount = 100_000;
double[] values = ScottPlot.Generate.Sin(pointCount); // 生成100,000个正弦波数据点

// 添加到图表（只需一行代码）
var sig = formsPlot1.Plot.Add.Signal(values);

SignalXY (非匀速数据)

复制代码

// 如果你的数据时间戳不是绝对均匀的，用 SignalXY
int pointCount = 100_000;
double[] xs = GenerateTimestamps(pointCount); // 略微不均匀的时间戳
double[] ys = ScottPlot.Generate.RandomWalk(pointCount); // 随机游走数据

// 使用 SignalXY 处理非均匀间隔数据
var sigXY = formsPlot1.Plot.Add.SignalXY(xs, ys);

DataStreamer (实时流数据)

复制代码

// 这是实时监控（如示波器效果）的黄金搭档！
int bufferSize = 5000; // 可视窗口大小
var streamer = formsPlot1.Plot.Add.DataStreamer(bufferSize);

// 在新线程或定时器中添加数据
Task.Run(() =>
{
    for (int i = 0; i < 100_000; i++)
    {
        streamer.Add(GenerateNewDataPoint()); // 添加新数据
        if (i % 100 == 0)
        {
            // 请求重绘，避免UI线程阻塞
            formsPlot1.RefreshRequest();
        }
    }
});

性能预警：避开 Scatter 的"甜蜜陷阱"

许多开发者习惯使用 Scatter 绘图，但它为通用性而设计，在处理大数据时性能开销巨大。务必避免以下写法：

复制代码

// ❌ 性能杀手！对于10万个点，渲染将会非常缓慢
var scatter = formsPlot1.Plot.Add.Scatter(xs, ys);

🔧 第二招：渲染优化五重奏

选好组件后，这些优化技巧能进一步释放性能。

1. 按需刷新 (Refresh) ：避免不必要的全量刷新。RefreshRequest()会智能合并连续的请求，适合高频更新场景-19-。
2. 善用双缓冲 ：ScottPlot默认启用双缓冲，先在内存中绘制好图像再输出到屏幕，可有效杜绝画面撕裂和闪烁-19-。
3. 智能抗锯齿 ：在交互时（如拖拽）动态禁用抗锯齿能换取极致流畅。ScottPlot 4用lowQuality参数，ScottPlot 5需手动控制LineStyle.AntiAlias--2 -24。
4. 减少杂乱元素 ：非必要情况下，移除数据点的标记（marker），并尽量使用实线（solid line）代替虚线，可显著降低渲染计算量-24。
5. 硬件加速 ：ScottPlot 5.0基于SkiaSharp，支持通过GLElement调用OpenGL进行硬件加速渲染，能为性能带来质的飞跃-。

🖥️ 第三招：UI与交互优化，告别卡顿体验

避免UI线程阻塞 ：永远不要在UI线程上处理耗时操作 （如大数据加载）。应使用Task.Run在后台加载数据，再回UI线程更新图表-16-。
实现后台渲染 ：将耗时的位图渲染放到后台线程。渲染完成后，将结果传递给UI线程一次性更新显示-2。
控制刷新率与视图 ：限制刷新率（如30 FPS），并使用ViewFull()或ViewJump()手动控制视图范围，避免每次刷新都重新计算轴范围。
优化显示范围 ：只绘制屏幕上可见区域的数据点，可用RenderIndex手动设置范围，或用AxisLimits控制缩放层级-。
关注随机数性能 ：在.NET 5.0+中，使用Random.Shared会比每次new Random()快得多-。

平台差异提醒 ：WinForms和WPF的渲染管道不同。在WPF中，建议在ViewModel中批量更新数据 ，并利用数据绑定机制驱动View的刷新-25-。

⚙️ 第四招：高级优化，榨干最后一点性能

合理使用降采样 ：在快速缩放或平移时动态启用（如LTTB算法），在保持视觉趋势的同时大幅减少需绘制的点数-2 -19。
精细管理坐标轴 ：频繁自动缩放整个数据集非常耗时。建议在初始加载后手动设置轴范围 ，并禁用不必要的ContinuouslyAutoscale--。
谨慎处理NaN ：ScottPlot内部不检查NaN，可能会抛出异常。在传入数据前，应手动过滤或替换掉NaN值--。
.NET层面的深度优化：
- 使用ArrayPool ：在高频数据处理中，使用ArrayPool管理缓冲区可有效减轻垃圾回收(GC)的压力。
- 避免装箱 ：注意泛型/接口调用，避免值类型意外装箱（如double转object），这能显著降低GC压力，曾有案例使性能提升超过99%-。

🚀 实战场景配置参考

工业传感器监控（滚动模式） ：使用DataStreamer，缓冲区800点，刷新率30FPS，禁用抗锯齿-24。
金融/科学离线分析 ：使用Signal或SignalXY，通过Task.Run后台加载数据后一次性全量渲染，显示所有数据点。
海量数据审计/追溯：可按时间块切换加载，只在缩小到一定层级时启用降采样。

🎓 三个进阶学习方向

学完这套方案，你已经能应付90%的工业数据可视化场景了。想更进一步？

方向1：多通道数据叠加

工业现场经常有多个传感器（温度、压力、流量...），需要在一张图上显示。ScottPlot支持：

复制代码

csharp1var tempLine = formsPlot1.Plot.Add.Scatter(tempData);
2tempLine.Color = ScottPlot.Colors.Red;
3
4var pressLine = formsPlot1.Plot.Add.Scatter(pressData);
5pressLine.Color = ScottPlot.Colors.Blue;

可以研究下图例（Legend）的自定义和双Y轴的配置。

方向2：数据导出和回放

客户肯定会要求"把这段数据保存下来，下次能重新看"。核心技术：

• 数据序列化（JSON/二进制）
• 时间轴书签功能
• 播放速度控制（0.5x、1x、2x）

方向3：实时报警和标注

在曲线上标注异常点，超阈值时高亮提示：

复制代码

csharp1var marker = formsPlot1.Plot.Add.Marker(x, y);
2marker.Color = ScottPlot.Colors.Red;
3marker.Size = 15;

配合 Plot.Add.Annotation() 添加文字说明。

🚨 常见"避坑"指南

内存泄漏 ：确保在窗口关闭或切换时及时移除图表的事件监听器-19。
NaN/无穷大 ：传入数据前务必进行数据清洗，去除NaN和无穷大值-。
盲目使用Refresh() ：连续高频调用会严重卡顿，优先使用RefreshRequest()-19。
数值溢出 ：在DataStreamer中，确保NextIndex在达到数组末尾时能正确归零-24。
版本陷阱：ScottPlot 4和5的API不通用。检查你的项目用的是哪个版本，并参考对应文档-。

💎 总结

大数据量图表的核心是LOD分层渲染 ------别啥都往屏幕上怼，聪明地"偷懒"才是王道。
ScottPlot 5.0 是工业级武器 ------性能强悍，但API变化大，中文字体坑得记住。
实时数据流要管好内存 ------设置上限、及时清理、异步生成，三板斧缺一不可。

处理10万甚至百万级数据点，选对组件是成功的一半。配合按需刷新、降采样、后台渲染等技巧，你完全可以打造出工业级的高性能可视化应用，让你的数据栩栩如生。
