从 0 到 1 落地企业级 DevOps CI/CD 流水线：基于 GitLab+Jenkins+Harbor 的完整实践

📖 引言：为什么我们需要DevOps？

在云原生和敏捷开发成为主流的当下，DevOps 不再是 "概念"，而是企业落地快速交付、保障系统稳定性的核心能力。本次实验以 "企业级业务代码发布系统" 为目标，搭建了从代码提交→版本管理→自动化构建→镜像仓库→一键部署 的全流程 CI/CD 闭环，覆盖 DevOps 核心工具链（GitLab/Jenkins/Harbor/Docker），既还原了生产环境的核心场景，也验证了 DevOps"自动化、标准化、可追溯" 的核心思想。

想象一下这样的场景：开发小哥写完代码，通过U盘拷贝给运维小哥，运维人员再手动上传到服务器。如果出错了，开发说"我本地是好的"，运维说"你环境没配对"。这就是典型的"部门墙"。

DevOps（开发运维一体化） 的出现，就是为了解决这个问题。简单来说，它就是一套**"代码提交后，自动构建、自动测试、自动上线"**的流水线。

今天，我将带你用 Red Hat Enterprise Linux 9.3 (RHEL 9.3) 作为基石，搭建一套包含 GitLab（代码仓库）→ Jenkins（自动化引擎）→ Harbor（镜像仓库）→ WebServer（生产环境） 的完整企业级发布系统。

一、实验架构与核心目标

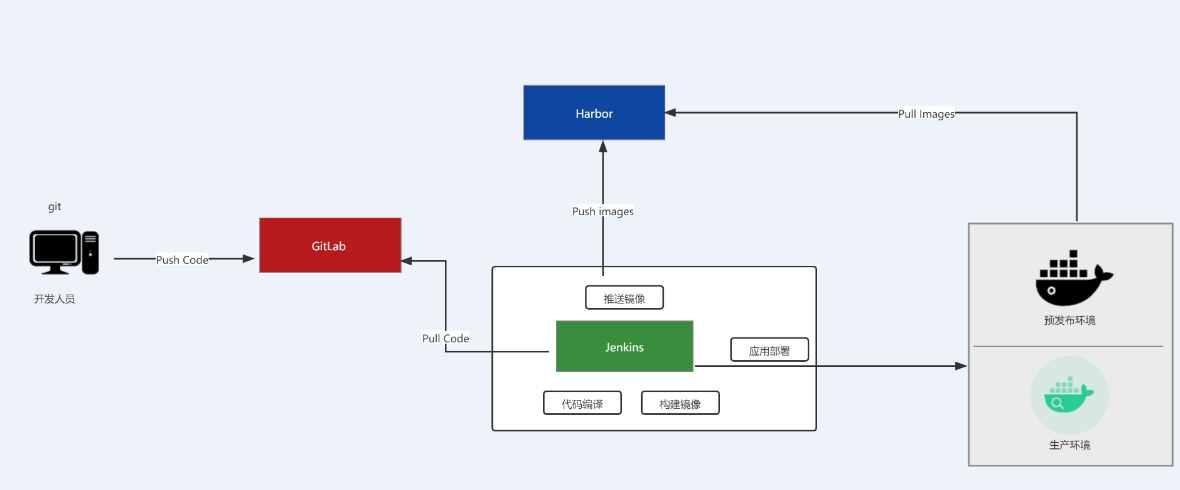

1.1 整体架构设计

本次实验采用 5 节点分布式架构，还原企业级部署的核心拓扑，各节点职责清晰、联动闭环：

1.2 节点角色与资源规划

节点角色	IP 地址	核心职责	资源配置	关键技术要求
开发机	192.168.170.20	代码编写、Git 提交	2G 内存	Git 版本管理、Dockerfile 编写
GitLab	192.168.170.21	代码仓库、版本控制	4G 内存	GitLab 部署、SSH 密钥配置
Harbor	192.168.170.22	Docker 镜像仓库、权限管理	2G 内存	Harbor 部署、镜像仓库权限控制
Jenkins	192.168.170.23	CI/CD 流水线、自动化构建	4G 内存	Jenkins 流水线编写、SSH 免密部署
WebServer	192.168.170.24	应用部署、容器运行	2G 内存	Docker 容器运维、镜像拉取

1.3 核心目标

实现 "代码提交→自动构建→镜像推送→一键部署" 的无人工干预闭环；
解决环境不一致、部署效率低、故障排查慢等传统发布的痛点；
验证 DevOps 核心工具链的联动能力，掌握生产级别的权限 / 凭证管理规范；
为后续 AIOps（智能运维）拓展打下基础（如日志分析、故障自动自愈）。

二、关键步骤与核心技术突破

2.1 基础环境标准化：所有节点的前置配置

环境一致性是 DevOps 的基础，本次实验首先完成全节点的标准化配置，避免后续部署踩坑：

（1）安全策略配置（生产级规范）

在每台服务器上执行：

复制代码

# 关闭防火墙（生产环境建议"最小端口开放"，实验简化）
systemctl stop firewalld && systemctl disable firewalld
# 关闭SELinux（避免权限拦截Docker/SSH操作）
setenforce 0 && sed -i 's/SELINUX=enforcing/SELINUX=disabled/' /etc/selinux/config

（2）本地 YUM 源配置

挂载 RHEL 9.3 光盘作为本地源，解决外网依赖问题，保证部署速度：

复制代码

# 挂载光盘
mount /dev/sr0 /mnt

# 创建本地yum源
cat > /etc/yum.repos.d/local.repo << 'EOF'
[base01]
name=base
baseurl=/mnt/BaseOS
enable=1
gpgcheck=0
[base02]
name=app
baseurl=/mnt/AppStream
enable=1
gpgcheck=0
EOF

# 清理缓存
yum clean all && yum makecache

2.2 Docker安装部署（所有需要Docker的服务器）

服务器：Harbor(192.168.170.22)、Jenkins(192.168.170.23)、Web Server(192.168.170.24)

复制代码

# 安装依赖
yum install -y yum-utils device-mapper-persistent-data lvm2

# 添加Docker阿里云镜像源
yum-config-manager --add-repo https://mirrors.aliyun.com/docker-ce/linux/centos/docker-ce.repo

# 安装Docker（指定版本）
# 查看可用版本：yum list docker-ce --showduplicates | sort -r
yum install -y docker-ce-29.3.0 docker-ce-cli-29.3.0 containerd.io docker-compose-plugin

# 启动Docker
systemctl enable docker
systemctl start docker

配置Docker阿里云镜像加速器（重要！）

复制代码

# 创建docker配置目录
mkdir -p /etc/docker

# 配置镜像加速器
cat > /etc/docker/daemon.json << 'EOF'
{
  "registry-mirrors": [
    "https://docker.1ms.run",
    "https://docker.xuanyuan.cn",
    "https://registry.docker-cn.com",
    "https://mirror.ccs.tencentyun.com"
  ],
  "insecure-registries": ["192.168.170.22"]
}
EOF

# 重启Docker
systemctl daemon-reload
systemctl restart docker

# 验证加速器是否生效
docker info | grep -A 10 "Registry Mirrors"

国内常用Docker镜像加速器：

加速器地址	提供商
https://docker.1ms.run	民间加速器
https://docker.xuanyuan.cn	玄学加速器
https://registry.docker-cn.com	Docker官方中国镜像
https://mirror.ccs.tencentyun.com	腾讯云镜像
https://mirror.azure.cn	Azure中国镜像

2.3 GitLab：代码仓库的企业级部署（192.168.170.21）

（1）核心配置要点

采用清华源加速安装，避免官方源下载慢；
配置external_url为节点 IP，保证跨节点访问；
解决 GitLab 初始化 502 问题：等待 3-5 分钟完成初始化，重启 Nginx+Puma 组件；

编写yum源

cat > /etc/yum.repos.d/gitlab.repo <<end

[gitlab]
name=gitlab-ce
baseurl=https://mirrors.tuna.tsinghua.edu.cn/gitlab-ce/yum/el9/
enabled=1
gpgcheck=0
end

#安装
yum install -y gitlab-ce

#配置

vim /etc/gitlab/gitlab.rb

external_url 'http://192.168.170.21'
#http://192.168.170.21必须是 GitLab 所在服务器的实际网卡 IP

#使配置生效
重新启动gitlab-ce（更改过设置，重新启动,首次配置约需3-5分钟）

gitlab-ctl reconfigure

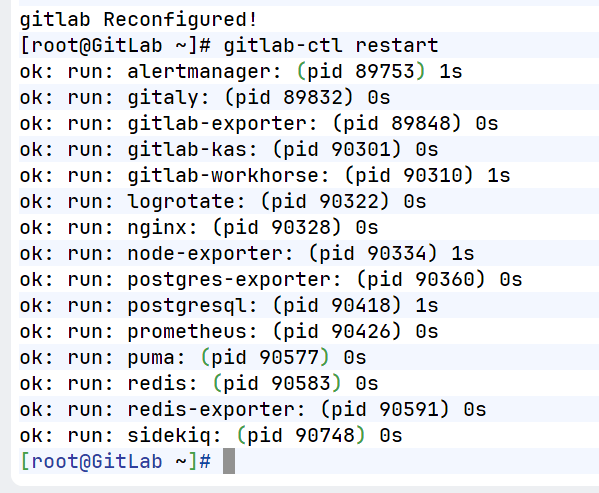

gitlab-ctl restart

#查看初始密码，用于登录

复制代码

[root@GitLab ~]# awk '/^Password/ {print $NF}' /etc/gitlab/initial_root_password
clcUfpsxdsUw2cJ6+4yO8ypYLl5G7osm5P9FglH0pOY=

（2）终极修复步骤（按顺序执行）

复制代码

# 1. 等待 GitLab 完全初始化（关键！）
sleep 300  # 等待 5 分钟

# 2. 本地测试 Nginx 访问（用 curl 分别测试 80/8080 端口，定位 502 发生在 Nginx 还是 Puma）
curl -I http://127.0.0.1

# 3. 若仍 502，重启 Nginx + Puma
gitlab-ctl restart nginx puma

# 4. 关闭防火墙/SELinux 测试
systemctl stop firewalld
setenforce 0

（3）初始化GitLab（详细图文步骤）

第一步：访问GitLab

打开浏览器，输入：http://192.168.170.21
等待服务启动（约2-3分钟）

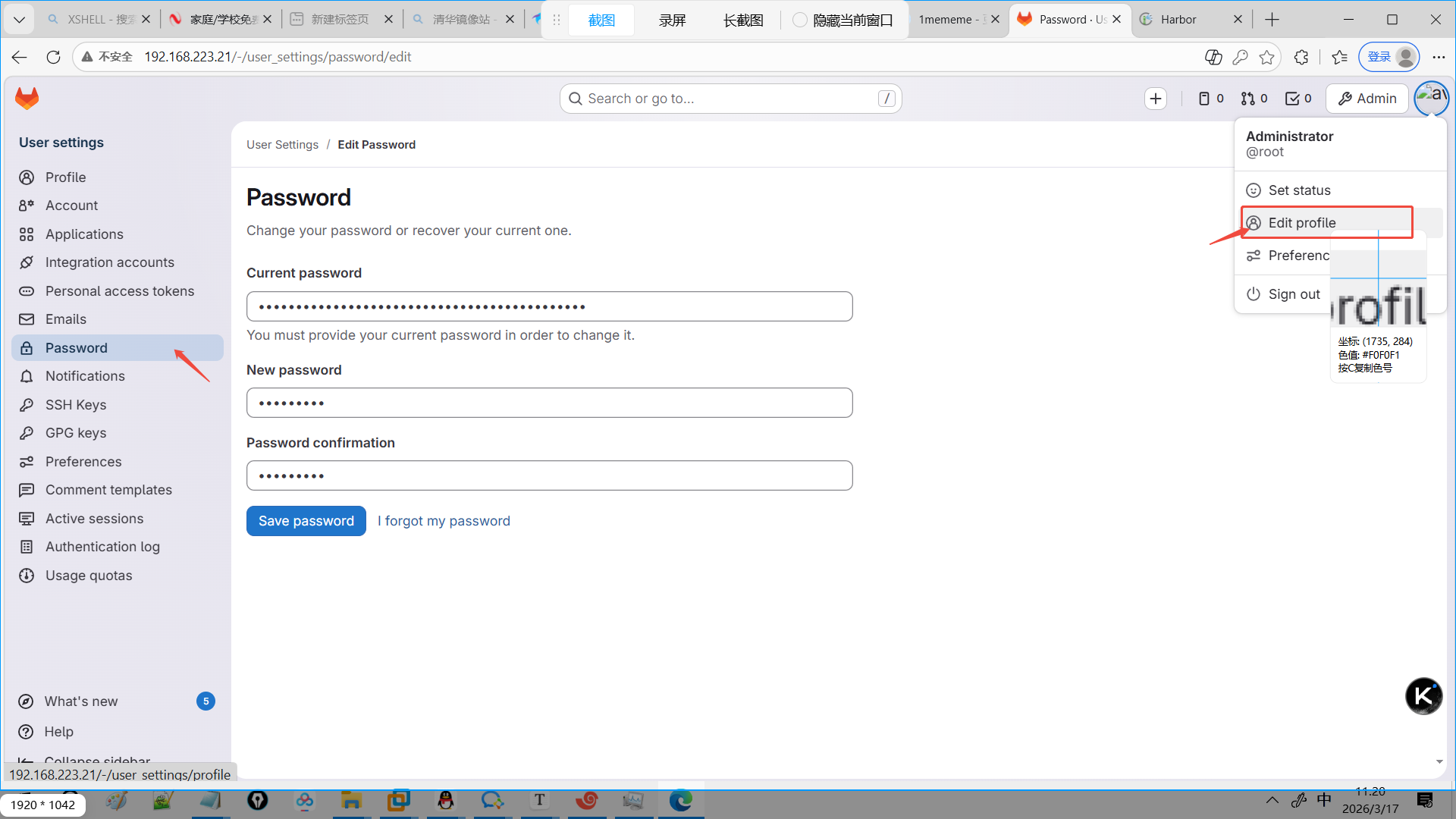

第二步：设置root密码

首次访问会看到设置密码页面
输入新密码：redhat123（需要输入两次）
点击"Change your password"

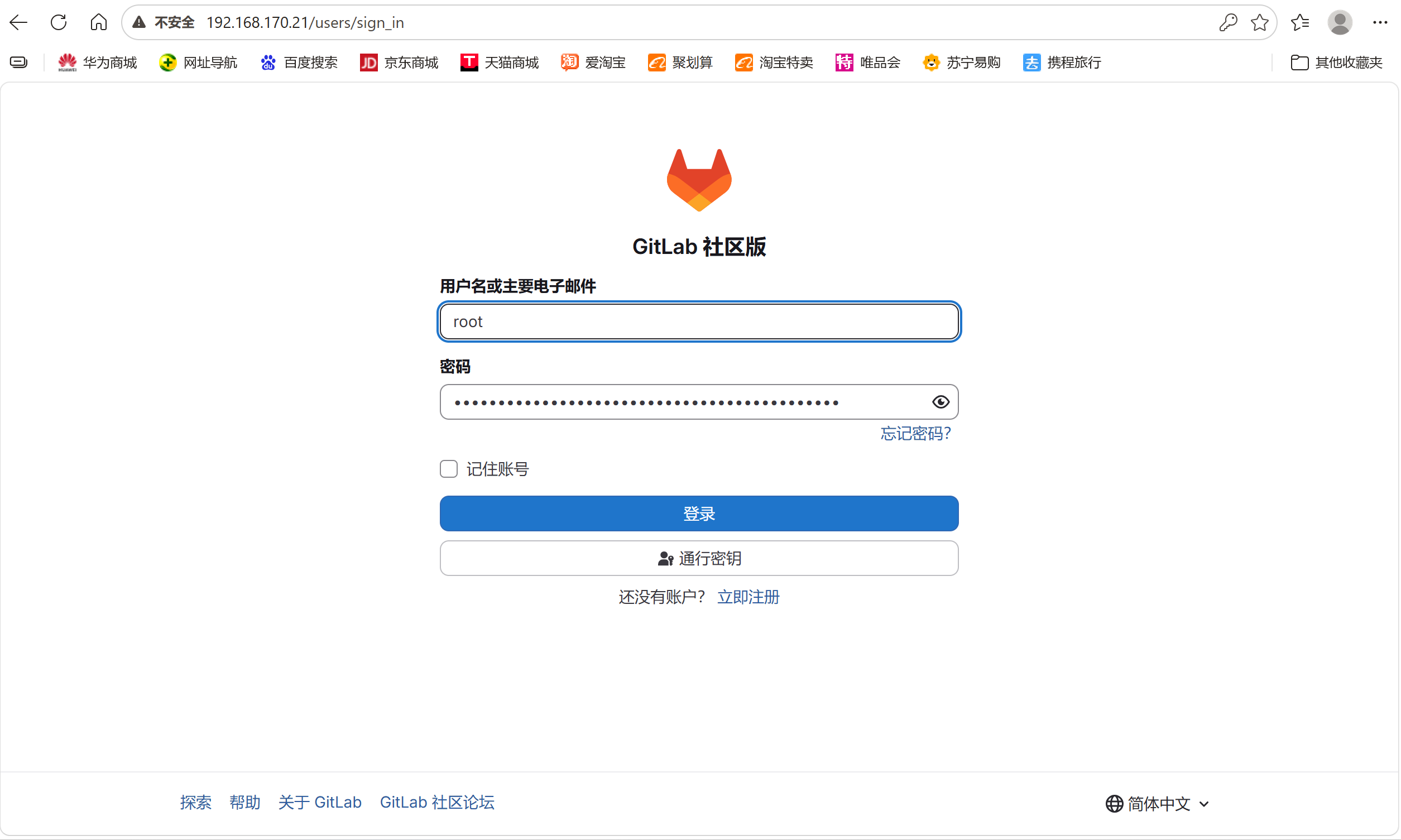

第三步：登录

用户名：root
密码：redhat123
点击"Sign in"

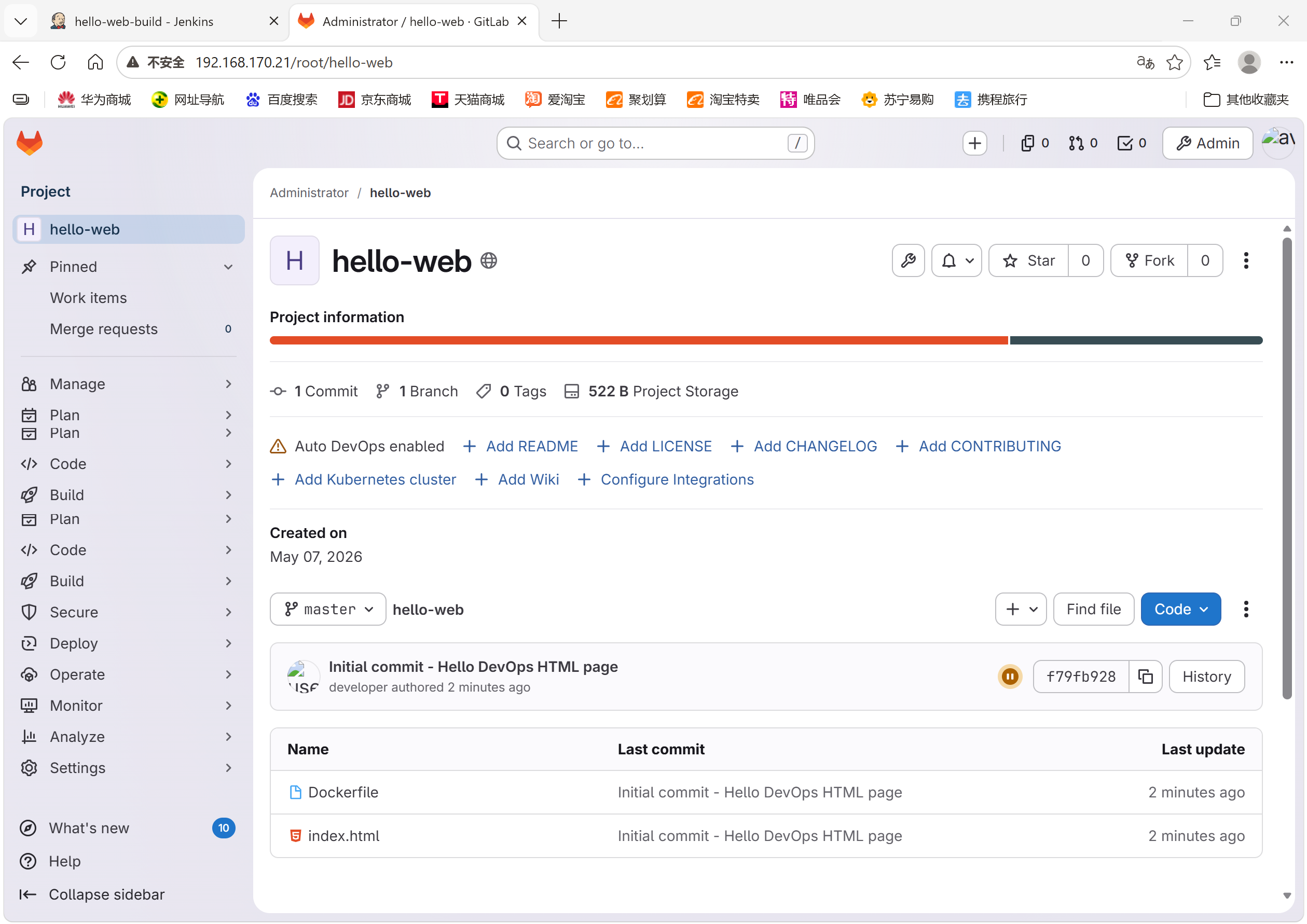

GitLab页面配置 - 创建项目

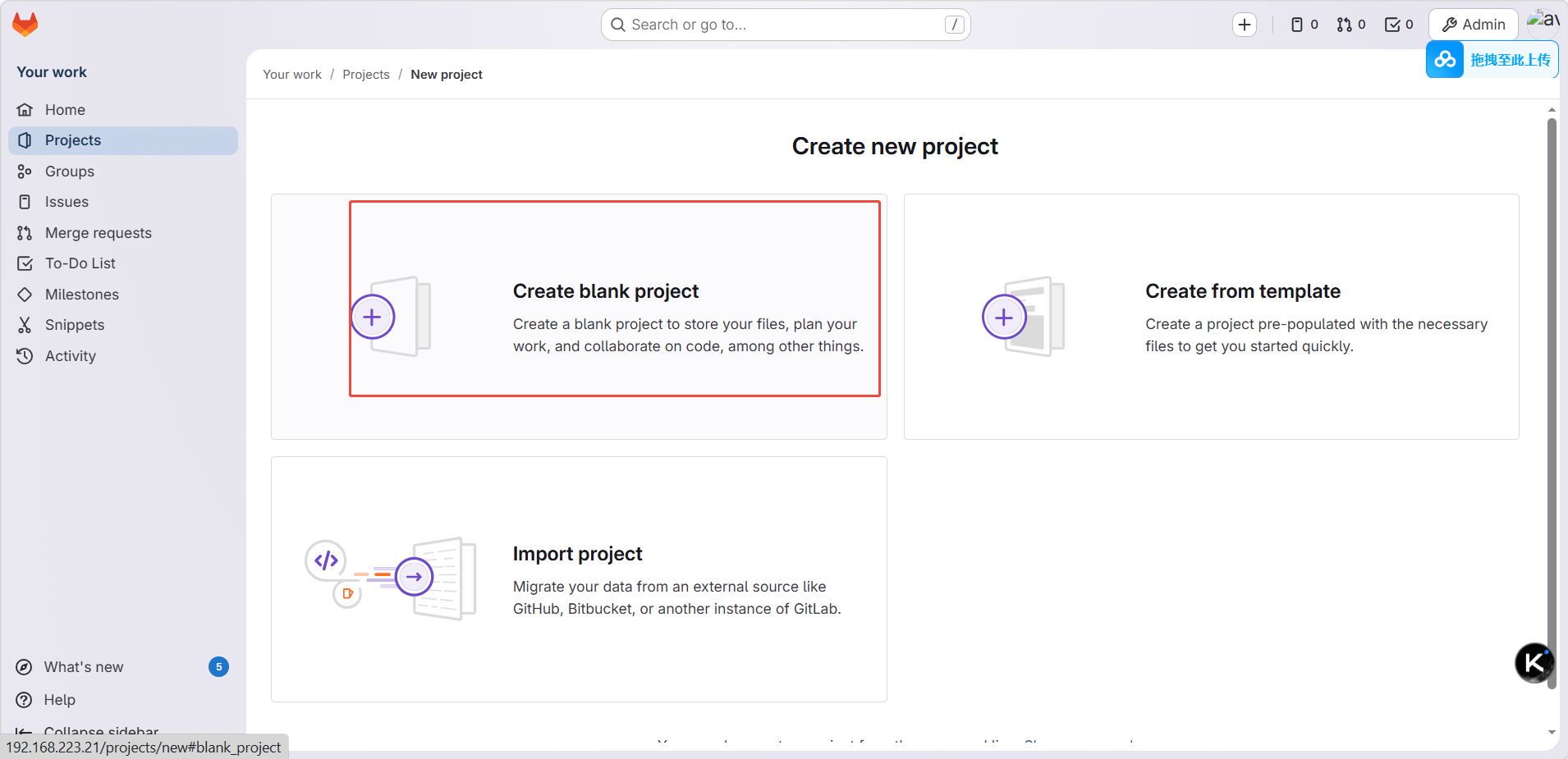

第一步：创建新项目

登录后，点击左上角"Menu" → 选择"Projects"
点击页面上的"New project"按钮（蓝色）

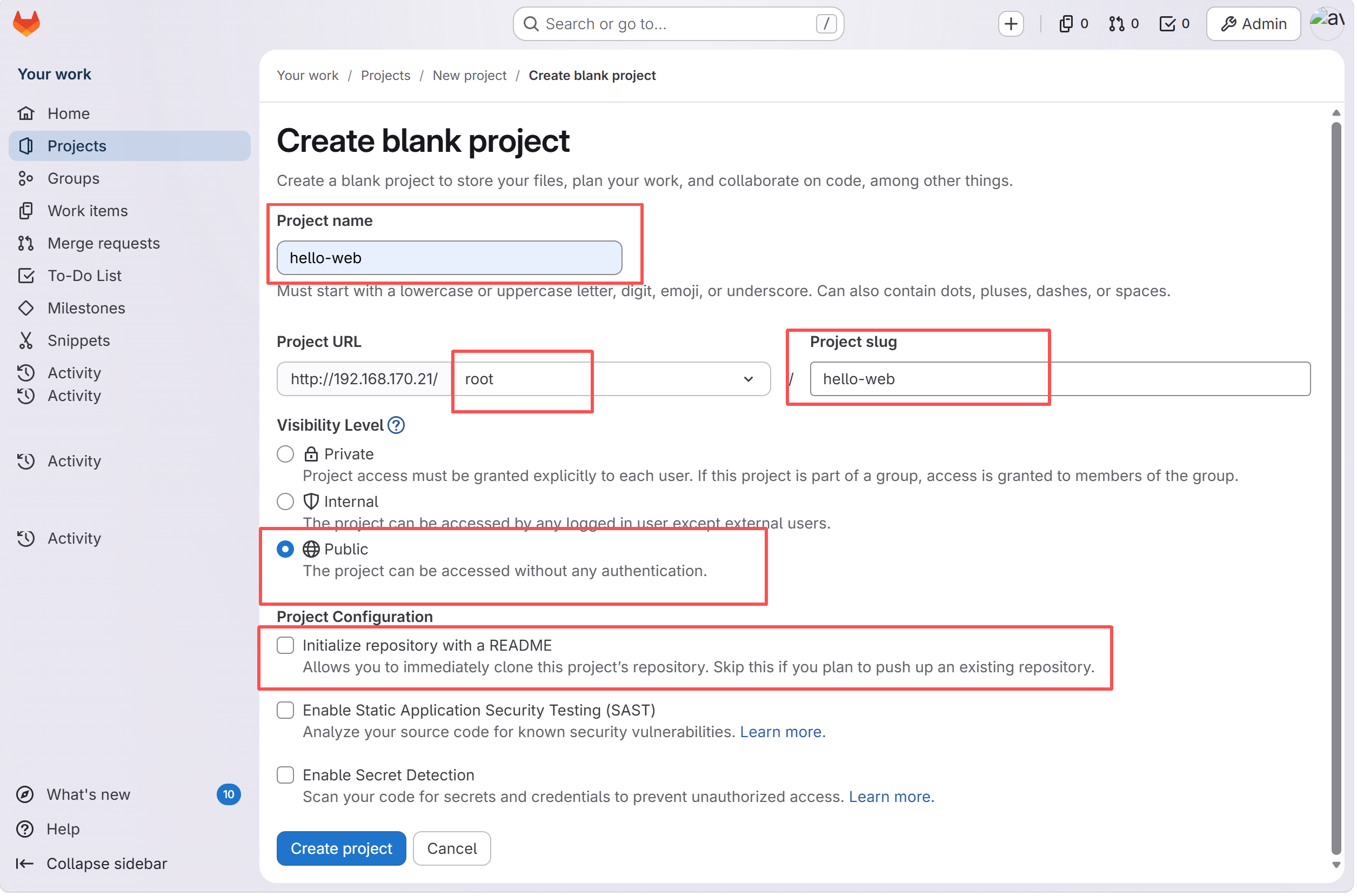

第二步：填写项目信息

Project name（项目名称）：hello-web
Project URL（项目URL）：自动填充为 /root/hello-web
Description（描述，可选）：填写项目描述
Visibility Level（可见级别）：选择"Public"
勾选"Initialize repository with a README"：不勾选（我们手动推送代码）
点击"Create project"

2.4 Harbor：企业级镜像仓库的落地

（1）安装Harbor

复制代码

# 获取docker-compose文件
# wget https://github.com/docker/compose/releases/download/v2.2.3/docker-compose-linux-x86_64

# 查看文件
ls
docker-compose-linux-x86_64

# 移动位置
mv docker-compose-linux-x86_64   /usr/bin/docker-compose


# 添加执行权限
chmod +x /usr/bin/docker-compose

# 查看版本
docker-compose version
Docker Compose version v2.2.3

# 下载Harbor（选择需要的版本）
# wget https://github.com/goharbor/harbor/releases/download/v2.4.1/harbor-offline-installer-v2.4.1.tgz


# 解压
 tar -zxf harbor-offline-installer-v2.14.0.tgz
cd harbor

# 复制配置文件
cp harbor.yml.tmpl harbor.yml

# 修改配置
vim harbor.yml

（2）配置优化

注释 HTTPS 配置（实验环境简化，生产环境必须开启）；
修改hostname为节点 IP，保证跨节点镜像推送 / 拉取；

harbor.yml核心修改

第5行：hostname改为服务器IP

hostname: 192.168.170.22
http:
port: 80

https相关配置注释（生产环境需配置证书）

启动Harbor

复制代码

# 运行安装脚本
./install.sh
[root@Harbor] # ./prepare

# 启动Harbor（后台运行）
docker-compose up -d

# 查看状态
docker-compose ps

Harbor容器列表：

容器名	镜像	说明
harbor-core	harbor-core:v2.10.2	核心服务
harbor-db	harbor-db:v2.10.2	数据库
harbor-jobservice	harbor-jobservice:v2.10.2	任务服务
harbor-log	harbor-log:v2.10.2	日志服务
harbor-portal	harbor-portal:v2.10.2	Web界面
nginx	nginx:1.25	反向代理
redis	redis:7.2	缓存
registry	registry:2.8	镜像仓库

（3）仓库管理规范

创建library公共项目，用于存储实验镜像；
配置 Jenkins/WebServer 免密登录 Harbor，避免凭证硬编码：

登录Harbor并保存凭证

docker login 192.168.170.22 -u admin -p Harbor12345

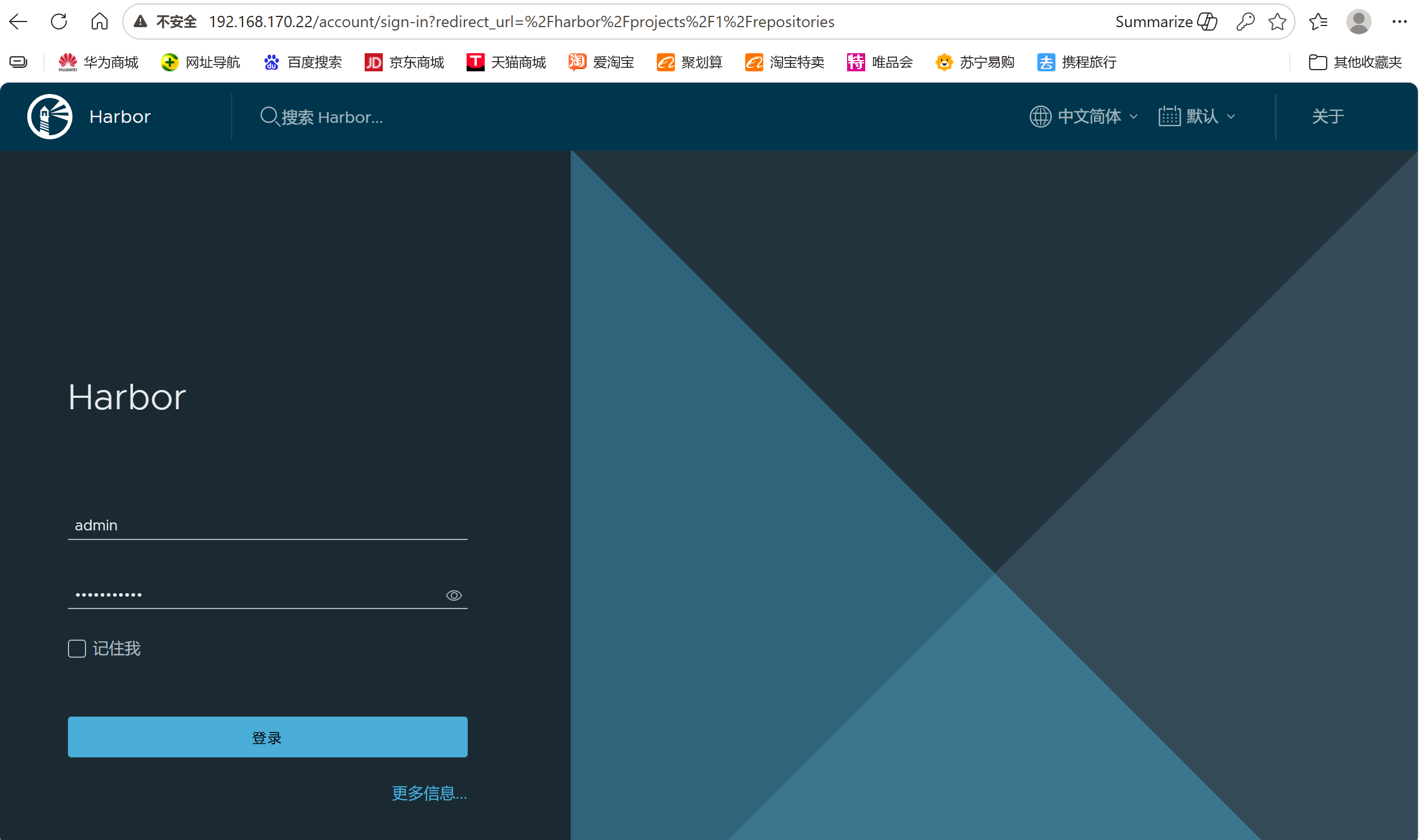

第一步：访问Harbor

打开浏览器，输入：http://192.168.170.22
用户名：admin
密码：Harbor12345
点击"Log in"

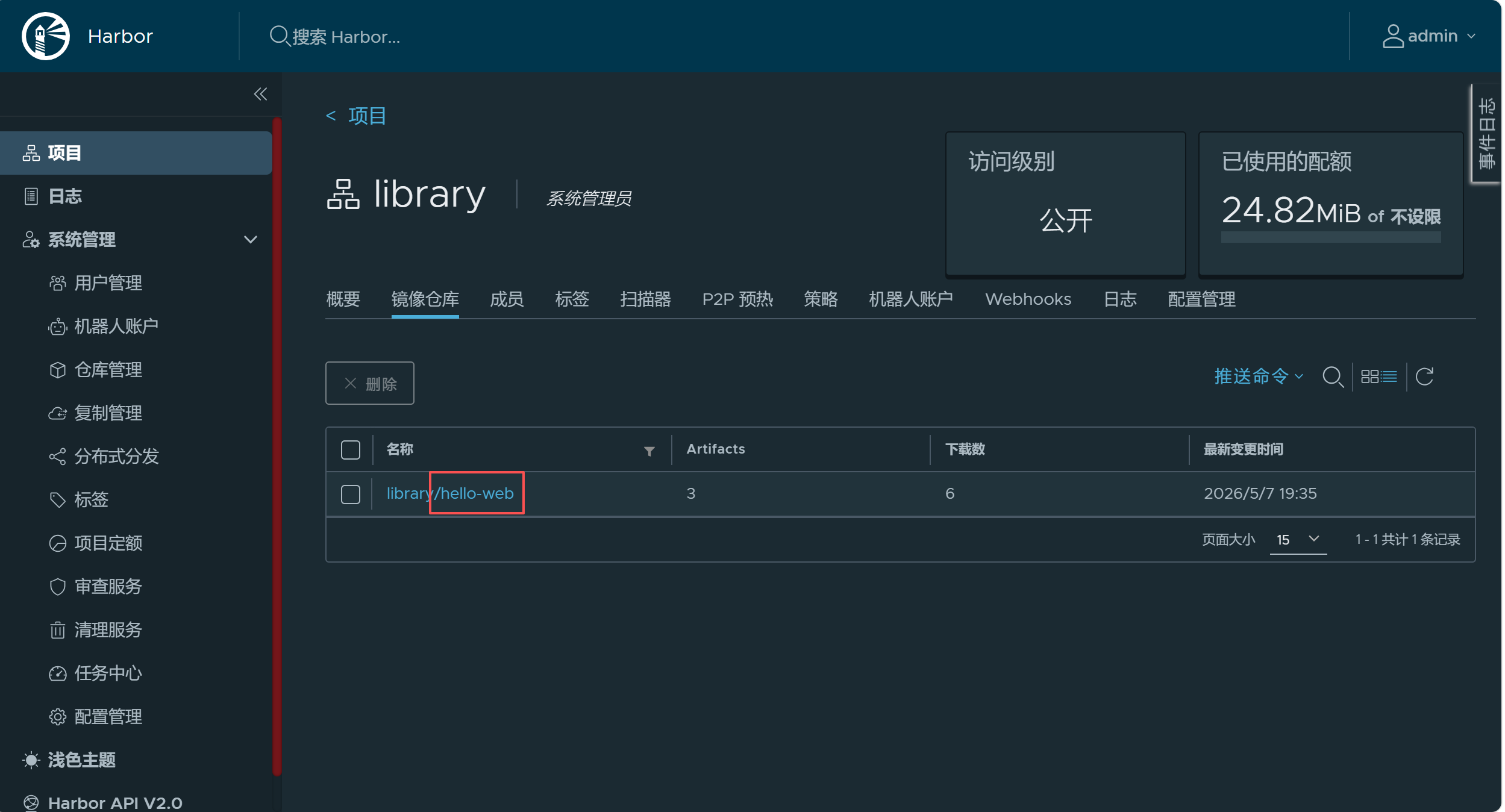

第二步：创建项目

登录后，点击"Projects"（项目）
点击"New Project"（新建项目）
填写：
- Project Name（项目名）：library
- Access Level（访问级别）：选择"Public"（公开）
点击"OK"

2.5 Jenkins：CI/CD 流水线的核心搭建

（1）安装Jenkins

版本：Jenkins 2.541.2 (LTS)

bash 复制代码

wget -O /etc/yum.repos.d/jenkins.repo \
    https://pkg.jenkins.io/rpm-stable/jenkins.repo

# 为 Jenkins 包添加所需的依赖项
yum install fontconfig java-21-openjdk
yum install jenkins
systemctl daemon-reload



# 启动Jenkins
systemctl enable jenkins
systemctl start jenkins

#流水线能够正常拉取代码的基础依赖
[root@Jenkins updates]# yum install git -y

更换插件地址

复制代码

[root@jenkisn-server ~]# cd /var/lib/jenkins/updates

[root@jenkisn-server updates]# sed -i 's/http:\/\/updates.jenkins-ci.org\/download/https:\/\/mirrors.tuna.tsinghua.edu.cn\/jenkins/g' default.json && sed -i 's/http:\/\/www.google.com/https:\/\/www.baidu.com/g' default.json

然后在Manage Plugin 中点击Advanced，把Update Site改为国内插件下载地址

https://mirrors.tuna.tsinghua.edu.cn/jenkins/updates/update-center.json

（2）Jenkins页面配置（详细步骤）

第一步：解锁Jenkins

打开浏览器，输入：http://192.168.170.23:8080
会看到"Unlock Jenkins"页面

获取初始管理员密码：

复制代码

cat /var/lib/jenkins/secrets/initialAdminPassword

将密码粘贴到页面输入框
点击"Continue"

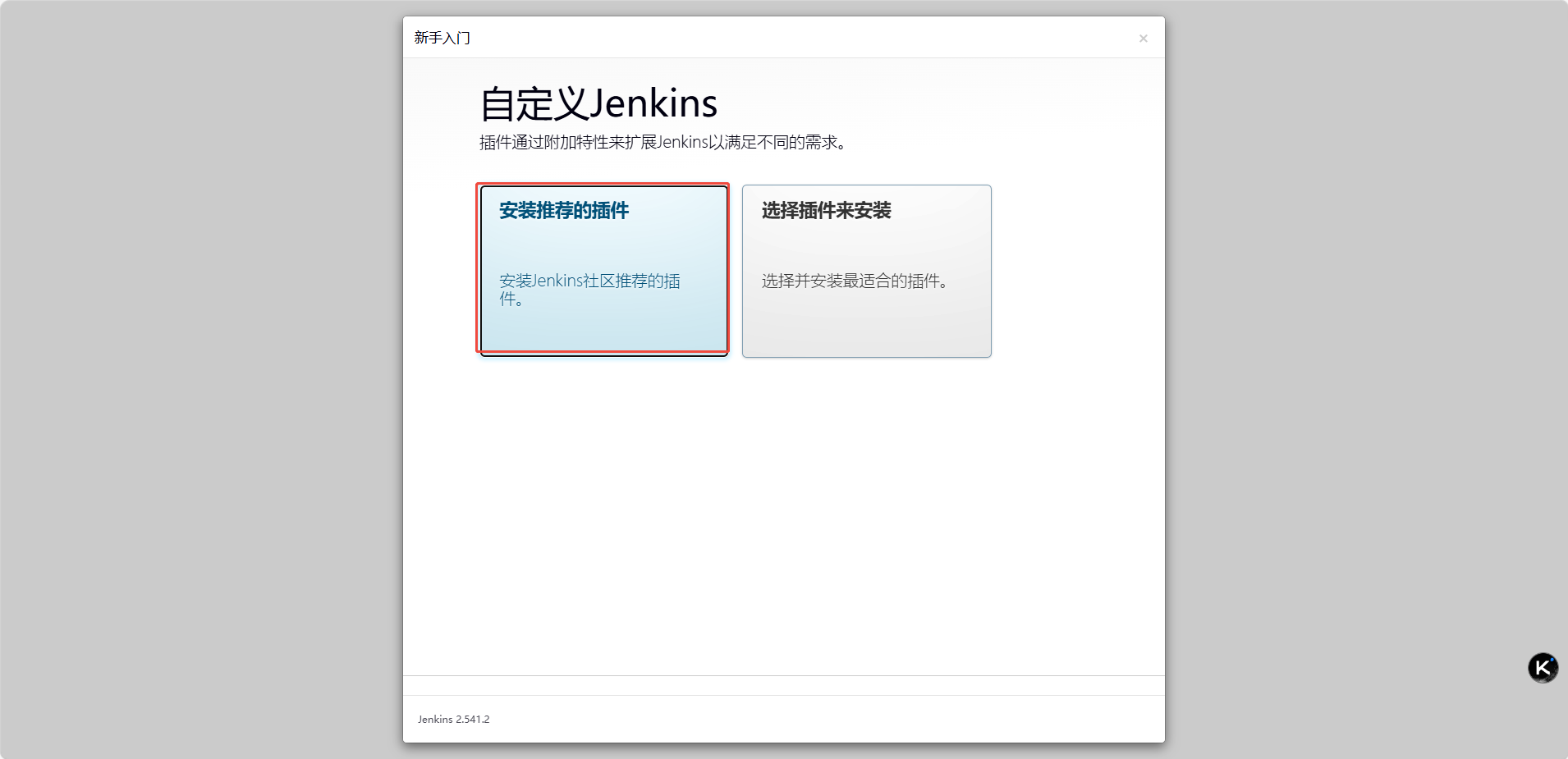

第二步：安装插件

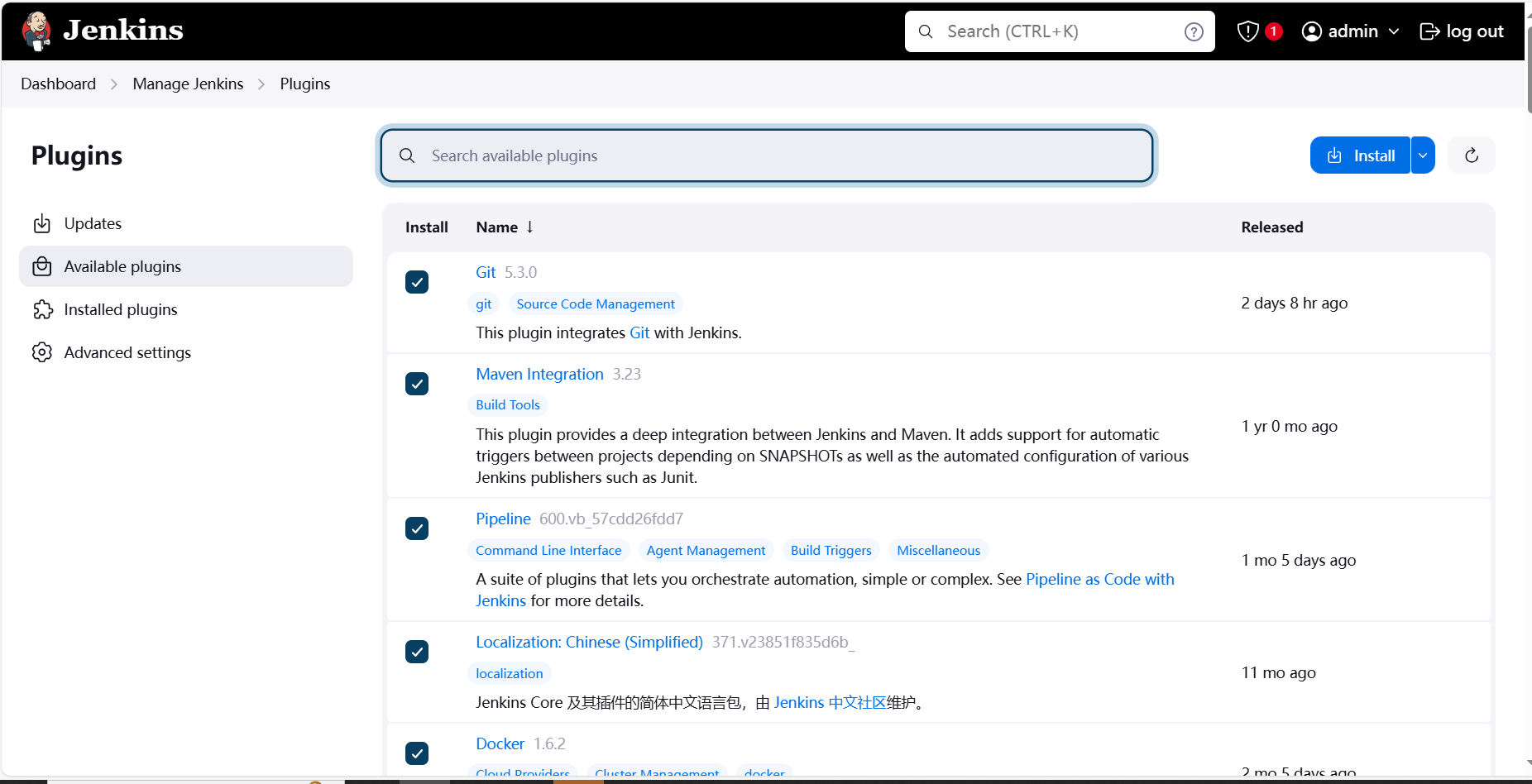

选择"Install suggested plugins"（安装推荐的插件）
等待插件安装完成（约5-10分钟）
如果部分插件安装失败，可以跳过（因为无法访问外网）

第三步：创建管理员用户

安装完成后，输入：
- Username: admin
- Password: redhat123
- Confirm password: redhat123
- Full name: Admin
- Email: admin@example.com
点击"Save and Continue"

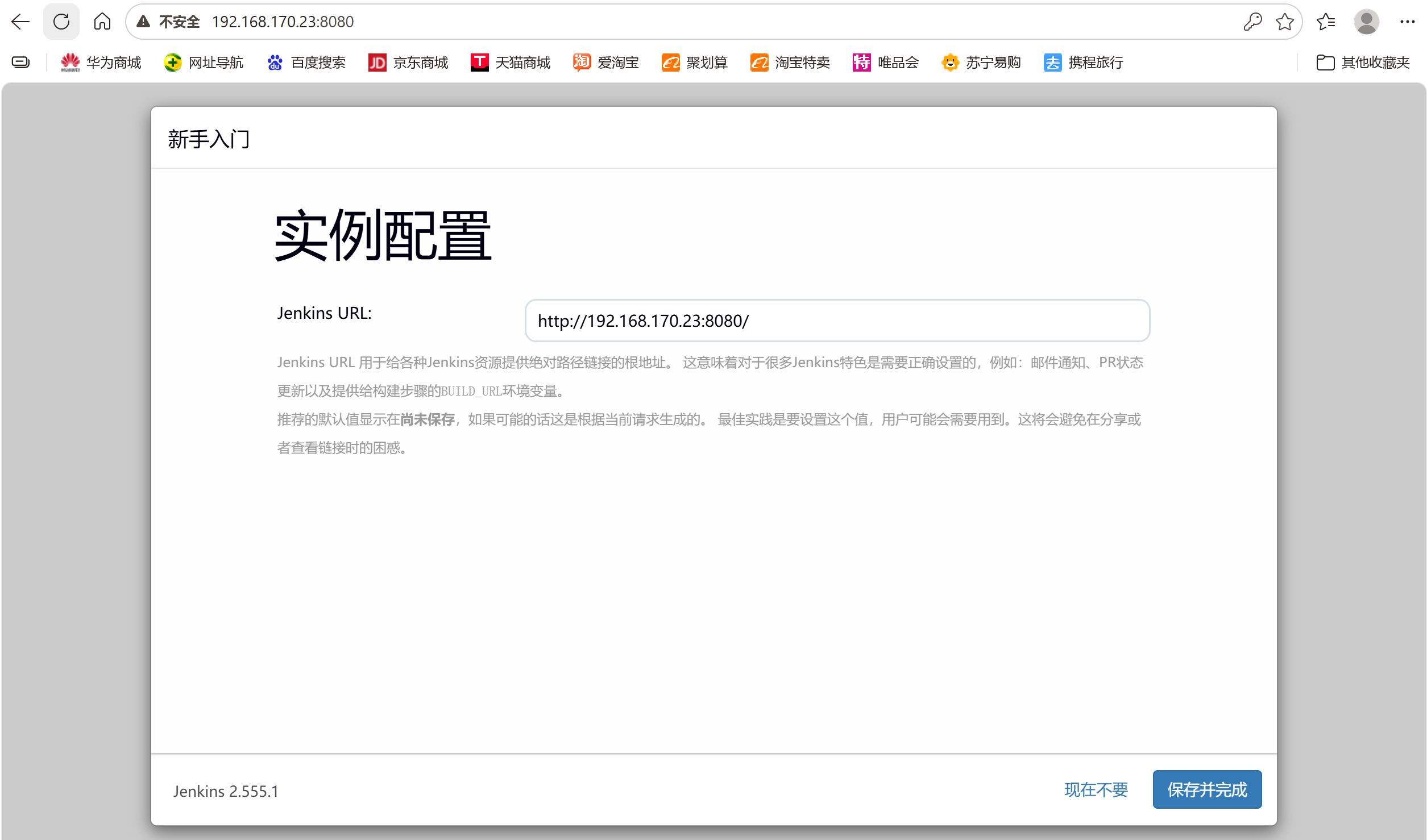

第四步：配置Jenkins URL

Jenkins URL：http://192.168.170.23:8080
点击"Save and Finish"

第四步：配置Jenkins URL

Jenkins URL：http://192.168.223.23:8080
点击"Save and Finish"

第五步：环境适配与插件管理

安装 Java 21，适配 Jenkins LTS 版本要求；
更换清华源 / 华为云源，解决插件下载慢 / 失败问题；
安装核心插件：Git、GitLab、Docker、Publish Over SSH、Generic Webhook Trigger（覆盖 CI/CD 全流程）。

安装常用插件✅
然后在Manage Plugin 中点击Advanced，把Update Site改为国内插件下载地址
另外安装插件

https://mirrors.tuna.tsinghua.edu.cn/jenkins/updates/update-center.json

https://repo.huaweicloud.com/jenkins/updates/update-center.json

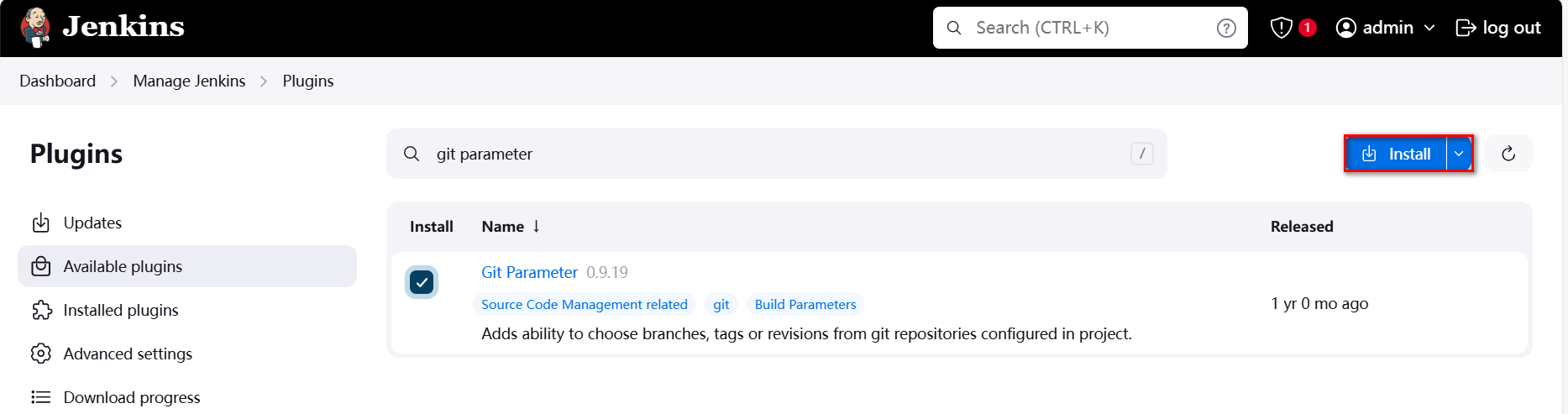

（1）git parameter

用于基于git版本提交进行参数构建项目

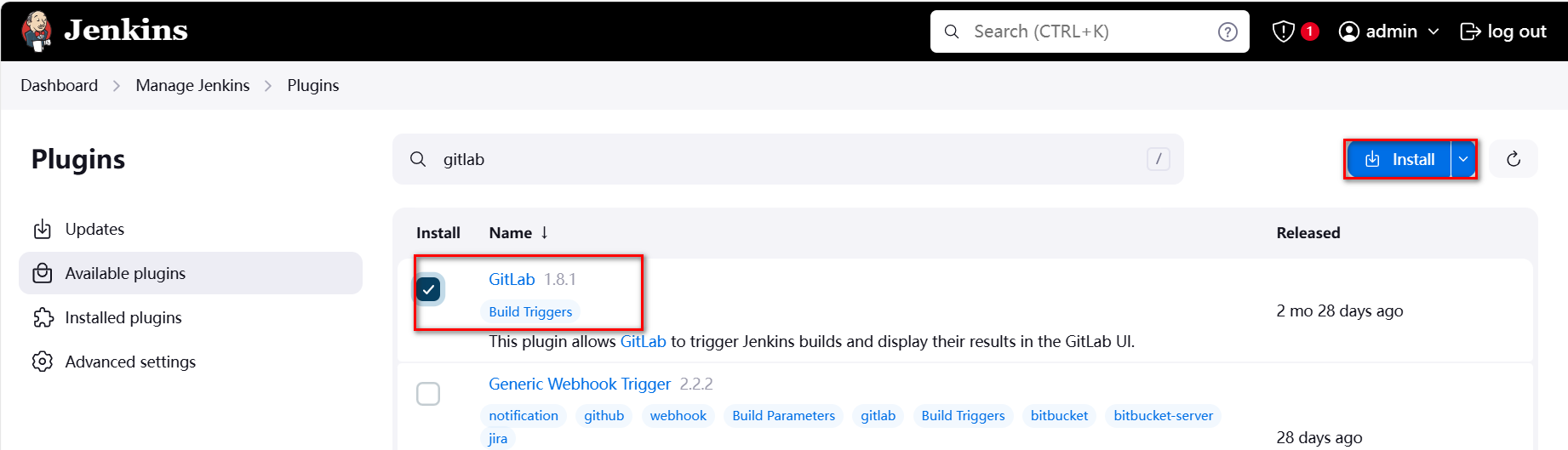

（2）gitlab

用于jenkins-server拉取项目

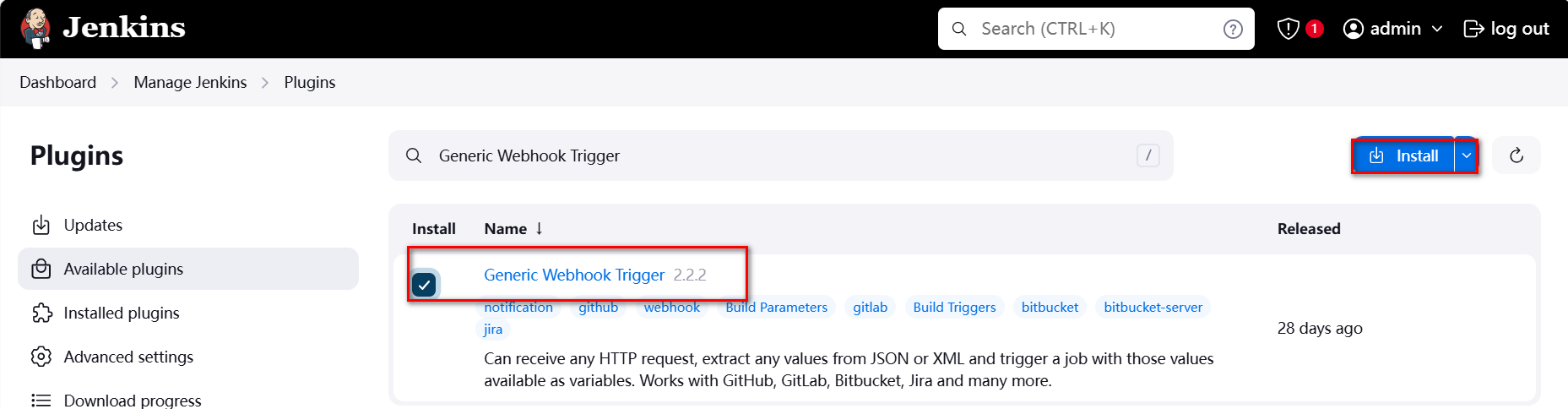

（3）Generic Webhook Trigger

用于项目自动化构建

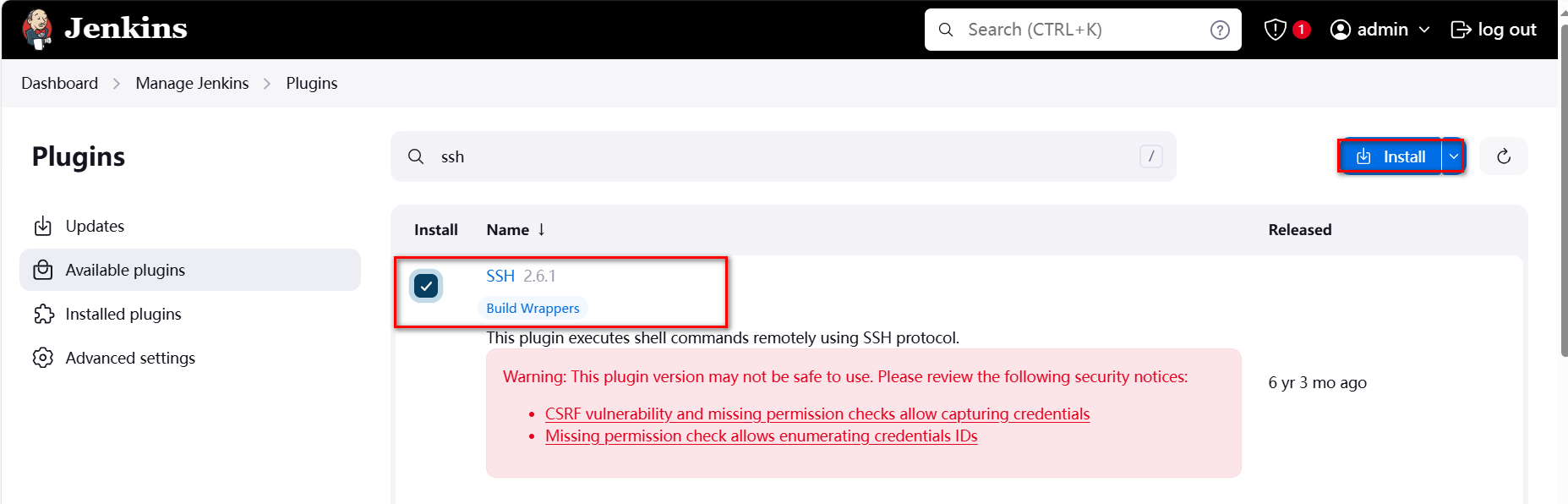

（4）ssh

用于jenkins-server对web-server实施项目部署

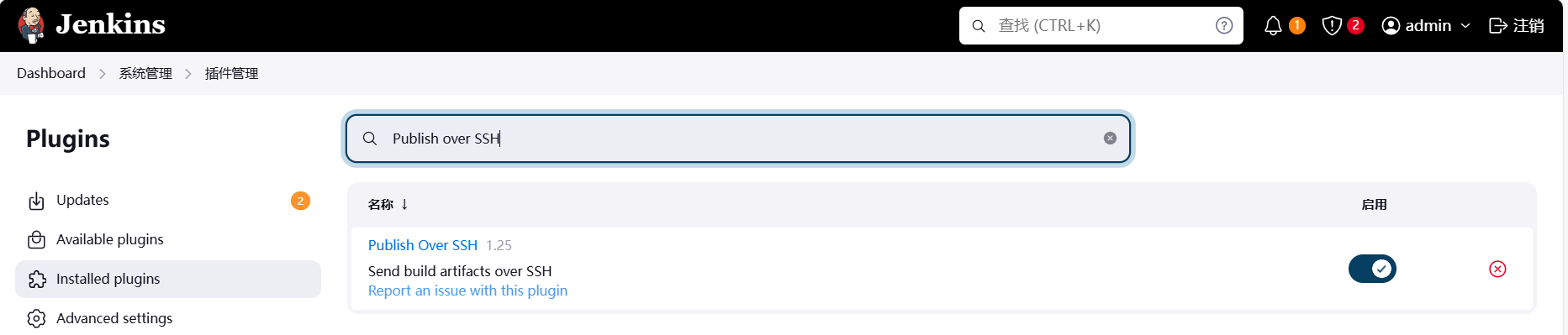

（5） Publish over SSH

通过SSH发送文件或者执行命令

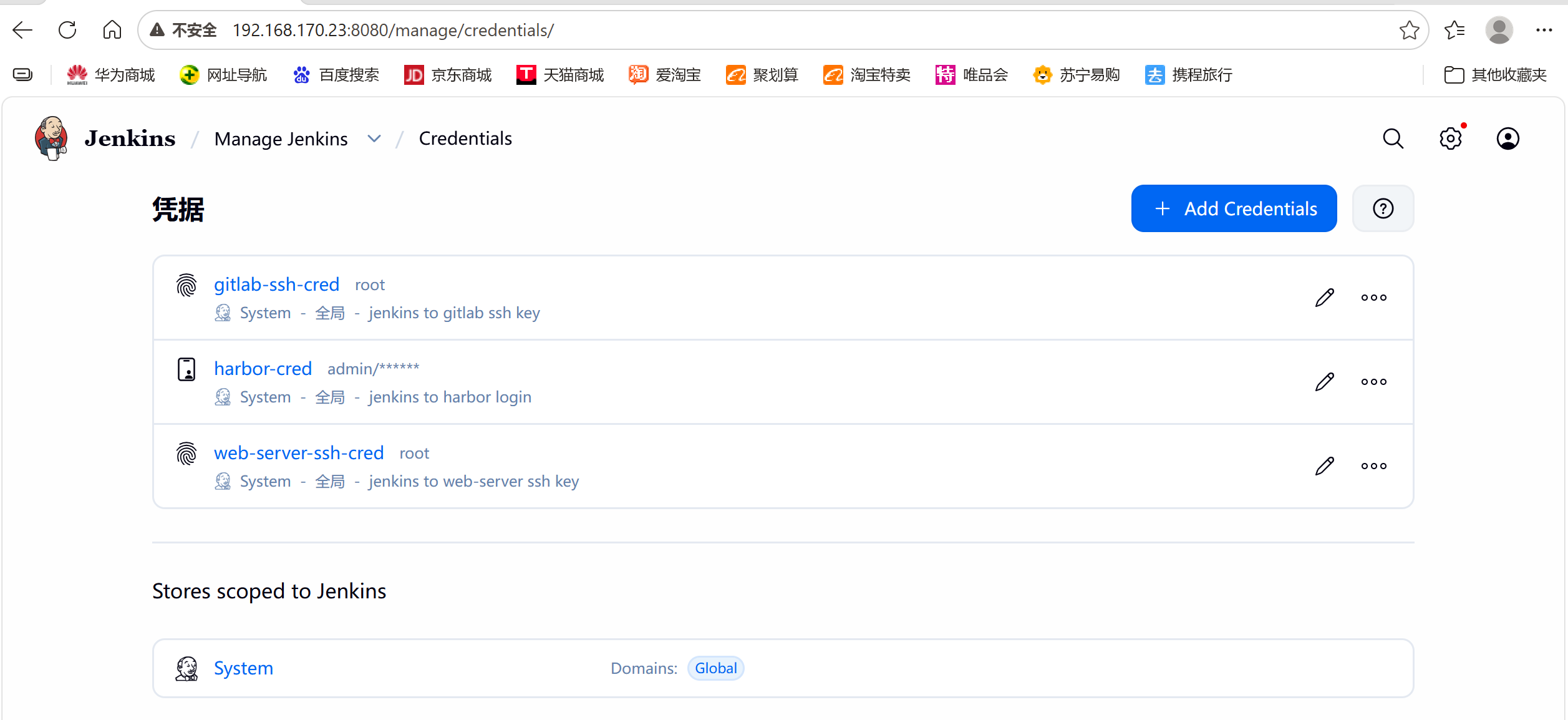

三、生产级凭证管理（核心亮点）

凭证管理是企业级 DevOps 的关键，本次实验实现全链路无明文凭证：

Jenkins 凭据能避免敏感信息（私钥 / 密码）留存服务器，是 CI/CD 最佳实践；

3.1 前置说明

凭证类型	作用场景	配置目标
Dev/GitLab SSH 密钥	Dev 机免密推送代码到 GitLab	Dev 机 + GitLab 后台
Jenkins/GitLab SSH 密钥	Jenkins 免密拉取 GitLab 代码	Jenkins 机 + GitLab 后台
Jenkins/Harbor 凭据	Jenkins 免密推送镜像到 Harbor	Jenkins 后台（凭据管理）
Jenkins/Web Server SSH 密钥	Jenkins 免密部署到 Web Server	Jenkins 机 + Web Server + Jenkins 后台
Web Server/Harbor 凭证	Web Server 免密拉取 Harbor 镜像	Web Server（Docker 配置）

3.2 详细配置步骤

3.2.1 Dev/GitLab SSH 密钥配置（Dev 机免密推送代码）

步骤 1：Dev 机（192.168.170.20）生成 SSH 密钥对

复制代码

# 切换到root用户（原文档统一用root操作）
su - root

# 生成无密码SSH密钥对（-f指定路径，-P''空密码，-q静默模式）
ssh-keygen -f ~/.ssh/id_rsa -P '' -q

# 查看生成的公钥（后续复制到GitLab）
cat ~/.ssh/id_rsa.pub

步骤 2：GitLab 后台添加 Dev 机公钥

访问 GitLab：http://192.168.170.21，使用root/redhat123登录；
点击右上角头像 → 设置 → SSH 密钥；
在「密钥」输入框粘贴 Dev 机公钥，「标题」填写root@dev（便于识别）；
点击「添加密钥」完成配置。

步骤 3：验证免密推送

复制代码

# Dev机上测试Git免密推送（替换原HTTPS地址为SSH地址）
cd /root/hello-web
git remote set-url origin git@192.168.170.21:root/hello-web.git

# 推送代码（无需输入密码）
git push origin master

3.2.2 Jenkins/GitLab SSH 密钥配置（Jenkins 免密拉取代码）

步骤 1：Jenkins 机（192.168.170.23）生成 SSH 密钥对

复制代码

# 切换到jenkins用户（Jenkins服务默认运行用户，避免权限问题）
su - jenkins -s /bin/bash

# 生成无密码SSH密钥对
ssh-keygen -f ~/.ssh/id_rsa -P '' -q

# 查看公钥（复制到GitLab）
cat ~/.ssh/id_rsa.pub

# 查看私钥（后续配置到Jenkins凭据，先复制保存）
cat ~/.ssh/id_rsa
[jenkins@Jenkins ~]$ cat ~/.ssh/id_rsa
-----BEGIN OPENSSH PRIVATE KEY-----
b3BlbnNzaC1rZXktdjEAAAAABG5vbmUAAAAEbm9uZQAAAAAAAAABAAABlwAAAAdzc2gtcn
NhAAAAAwEAAQAAAYEA4pJnckZpCSptY+/VcRiydEk3T1Tm66vDfnkati2Unf7lLftfrHmV
emCgH6YTNjmaJt+P/HPft3OJAkuj/EigQaOBVrPzhd05XKSDwg6iovZPIQsRk2UdMtkoY8
0bq+MPqXVq5vJijR3kmy5yaJoUvoB37i/3PzBHZBCAC9lvCuvhuNbigV340VII3hlrC9x1
u+FUawLn7IIBzTu+m02KaRe0xcv8/MkWyM8p9QdHqq1paUlbKOQs0gBhrx8G2N4fMqK8ov
...
-----END OPENSSH PRIVATE KEY-----

步骤 2：GitLab 后台添加 Jenkins 公钥

登录 GitLab → 右上角头像 → 设置 → SSH 密钥；
粘贴 Jenkins 机公钥，标题填写jenkins@jenkins-server；
点击「添加密钥」。

步骤 3：Jenkins 后台配置 GitLab SSH 私钥凭据

访问 Jenkins：http://192.168.170.23:8080，使用admin/redhat123登录；
左侧菜单 → 凭据 → 系统 → 全局凭据 → 添加凭据；
配置项（关键）：

类型：选择「SSH Username with private key」；
ID：填写gitlab-ssh-cred（后续流水线引用，自定义但需统一）；
描述：填写jenkins to gitlab ssh key（便于识别）；
用户名：填写root（GitLab 登录用户）；
私钥：选择「直接输入」，粘贴 Jenkins 机生成的私钥；

4.点击「确定」完成配置。

复制代码

[jenkins@Jenkins ~]$ ssh git@192.168.170.21
Warning: Permanently added '192.168.170.21' (ED25519) to the list of known hosts.
PTY allocation request failed on channel 0
Welcome to GitLab, @root!
Connection to 192.168.170.21 closed.

3.2.3 Jenkins/Harbor 凭据配置（Jenkins 免密推送镜像）

步骤 1：Jenkins 后台添加 Harbor 账号密码凭据

Jenkins 后台 → 凭据 → 系统 → 全局凭据 → 添加凭据；
配置项（关键）：

类型：选择「用户名和密码」；
ID：填写harbor-cred（后续流水线引用）；
描述：填写jenkins to harbor login；
用户名：填写admin（Harbor 默认管理员）；
密码：填写Harbor12345（Harbor 默认密码）；

3.点击「确定」。

3.2.4 Jenkins/Web Server SSH 密钥配置（Jenkins 免密部署）

步骤 1：Jenkins 机生成 SSH 密钥（复用 GitLab 的密钥即可，无需重复生成）

bash 复制代码

在jenkins主机上操作：
# 切换到jenkins用户，确认密钥存在
su - jenkins -s /bin/bash
cat ~/.ssh/id_rsa.pub  # 复制该公钥

步骤 2：Web Server（192.168.170.24）配置 Jenkins 公钥

bash 复制代码

# 切换到root用户
su - root

# 创建.ssh目录（若不存在）
mkdir -p ~/.ssh
chmod 700 ~/.ssh  # 必须700权限，否则SSH免密失效

# 将Jenkins公钥添加到authorized_keys
echo "Jenkins机的公钥内容" >> ~/.ssh/authorized_keys

# 设置文件权限（必须600，否则SSH拒绝）
chmod 600 ~/.ssh/authorized_keys

步骤 3：Jenkins 后台配置 Web Server SSH 私钥凭据

Jenkins 后台 → 凭据 → 系统 → 全局凭据 → 添加凭据；
配置项（关键）：

类型：选择「SSH Username with private key」；
ID：填写web-server-ssh-cred；
描述：填写jenkins to web-server ssh key；
用户名：填写root（Web Server 登录用户）；
私钥：粘贴 Jenkins 机的私钥；

3.点击「确定」。

3.2.5 Web Server/Harbor 凭证配置（Web Server 免密拉取镜像）

步骤：Web Server 登录 Harbor 并保存凭证

bash 复制代码

# Web Server（192.168.170.24）执行
docker login 192.168.170.22 -u admin -p Harbor12345

# 验证凭证是否自动保存（加密存储在config.json）
cat /root/.docker/config.json

输出示例（密码已加密，无明文）：

bash 复制代码

[root@web-server ~]# cat /root/.docker/config.json
{
        "auths": {
                "192.168.170.22": {
                        "auth": "YWRtaW46SGFyYm9yMTIzNDU="
                }
        }
}

说明：后续 Web Server 执行docker pull 192.168.170.22/library/hello-web:latest时，Docker 会自动读取该文件的凭证，无需重复输入账号密码。

3.2.6 Jenkins创建流水线任务（详细步骤）

核心流水线实现 "拉取代码→构建镜像→推送 Harbor→部署到 WebServer" 闭环：

第一步：新建任务

点击Jenkins主页左侧的"新建Item"（New Item）
输入任务名称：hello-web-build
选择"流水线"（Pipeline）
点击"确定"

第二步：配置流水线

在"流水线"区域，选择"Pipeline script"
在脚本框中粘贴以下内容：

bash 复制代码

pipeline {
    agent any

    environment {
        // 基础配置（仅保留IP，无http/ssh前缀）
        GITLAB_URL = "192.168.170.21"
        HARBOR_URL = "192.168.170.22"
        WEB_SERVER = "192.168.170.24"

        // 从Jenkins凭证库加载凭证（对应你的凭证ID）
        GITLAB_SSH_CREDS = credentials('gitlab-ssh-cred')     // GitLab SSH密钥凭证
        HARBOR_CREDS = credentials('harbor-cred')             // Harbor账号密码凭证
        WEB_SERVER_SSH_CREDS = credentials('web-server-ssh-cred') // Web服务器SSH密钥凭证
    }

    stages {
        stage('Clone Code (SSH)') {
            steps {
                echo 'Cloning code from GitLab via SSH...'
                sh '''
                    # 清理旧代码目录（不存在则忽略错误）
                    rm -rf hello-web || true

                    # SSH方式克隆代码（核心：使用GitLab SSH地址，无需密码）
                    # 格式：git clone git@GitLabIP:项目路径.git
                    git clone git@${GITLAB_URL}:root/hello-web.git

                    # 验证克隆结果
                    if [ ! -d "hello-web" ]; then
                        echo "❌ Git SSH克隆失败！"
                        exit 1
                    fi

                    # 列出目录内容，确认代码拉取成功
                    ls -la hello-web/
                '''
            }
        }

        stage('Build Docker Image') {
            steps {
                echo 'Building Docker image...'
                sh '''
                    cd hello-web
                    # 构建镜像并打Harbor标签
                    docker build -t ${HARBOR_URL}/library/hello-web:latest .
                    # 验证镜像构建成功
                    docker images | grep hello-web
                '''
            }
        }

        stage('Push to Harbor') {
            steps {
                echo 'Pushing image to Harbor...'
                sh '''
                    # 使用Harbor凭证登录（自动拆分用户名/密码）
                    docker login ${HARBOR_URL} -u ${HARBOR_CREDS_USR} -p ${HARBOR_CREDS_PSW}
                    # 推送镜像到Harbor
                    docker push ${HARBOR_URL}/library/hello-web:latest
                '''
            }
        }

        stage('Deploy to Web Server (SSH)') {
            steps {
                echo 'Deploying to Web Server via SSH...'
                // 使用SSH密钥免密登录Web服务器（无需sshpass）
                sshagent(['web-server-ssh-cred']) {
                    sh '''
# 关键修正：here-document的EOF必须顶格，且前后无空格
ssh -o StrictHostKeyChecking=no -o ConnectTimeout=10 root@${WEB_SERVER} << EOF
# 停止并删除旧容器（不存在则忽略错误）
docker rm -f hello-web || true
# 拉取最新镜像（失败则退出）
if ! docker pull ${HARBOR_URL}/library/hello-web:latest; then
  echo "拉取镜像失败"
  exit 1
fi
# 启动新容器
docker run -d --name hello-web -p 80:80 ${HARBOR_URL}/library/hello-web:latest
EOF
                    '''
                }
            }
        }
    }

    post {
        success {
            echo '✅ Deployment successful (SSH mode)!'
        }
        failure {
            echo '❌ Deployment failed (SSH mode)!'
        }
    }
}

3.点击"保存"

四、开发机配置dev（192.168.170.20）

4.1 准备项目代码

创建项目目录和文件：

bash 复制代码

# 创建项目目录
mkdir -p /root/hello-web
cd /root/hello-web

创建index.html

bash 复制代码

<!DOCTYPE html>
<html>
<head>
    <title>Hello DevOps</title>
</head>
<body style="font-family:Arial;text-align:center;padding:50px;">
    <h1 style="color:green;">Hello DevOps!</h1>
    <p>Build Success!</p>
</body>
</html>

创建 Dockerfile：

bash 复制代码

FROM nginx:alpine
COPY index.html /usr/share/nginx/html/index.html
EXPOSE 80

4.2.初始化Git并推送

bash 复制代码

# 进入项目目录
cd /root/hello-web

# 初始化Git仓库
[root@dev hello-web]# yum install git -y
git init

# 配置用户信息
git config --global user.name "developer"
git config --global user.email "developer@example.com"

# 添加远程仓库
git remote add origin http://root:redhat123@192.168.223.21/root/hello-web.git

# 添加所有文件
git add .

# 提交代码
git commit -m "Initial commit - Hello DevOps HTML page"

# 推送到GitLab
git push -u origin master

可以看到GitLab的hello-web项目里面已经存在这两个文件了：

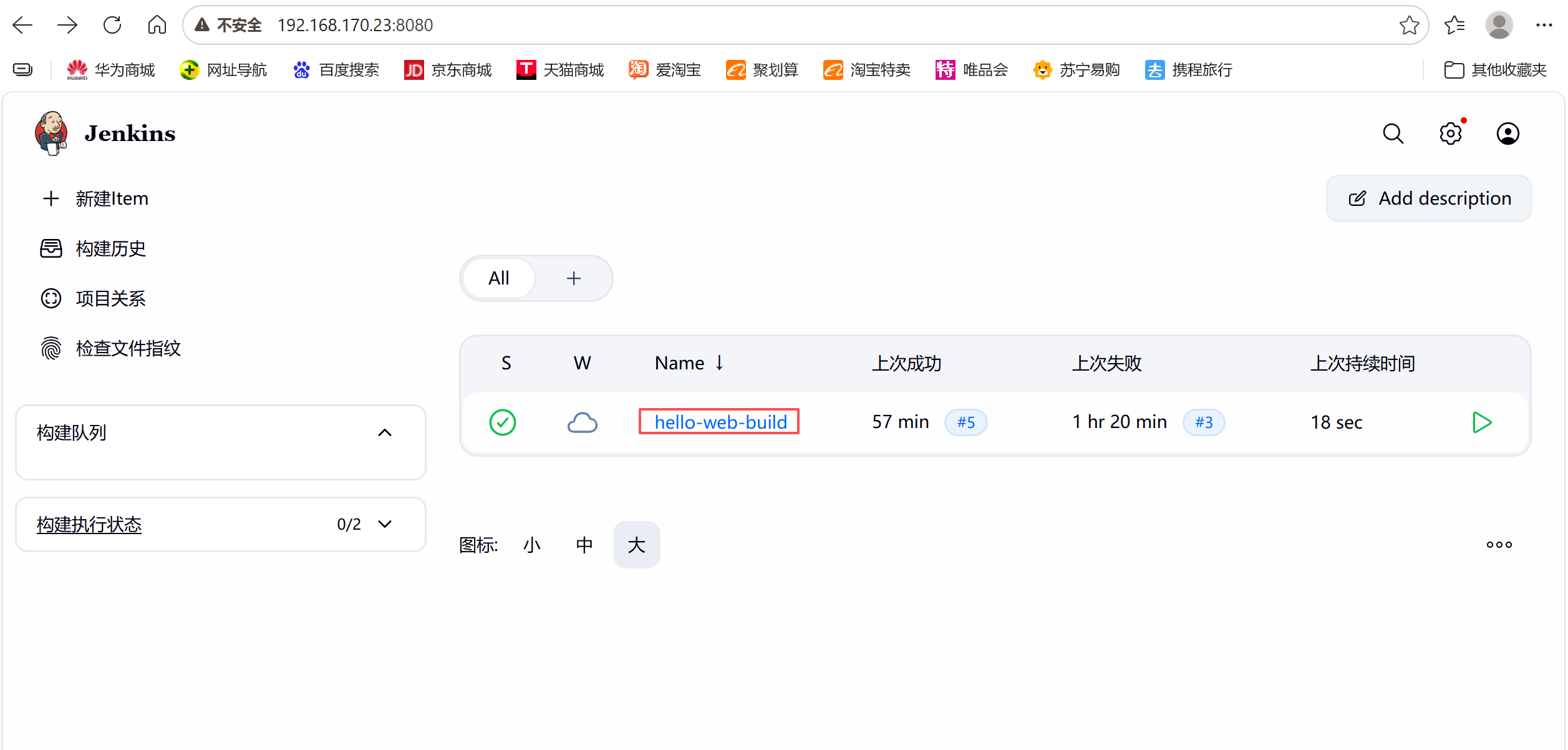

3.进入项目构建历史

从项目主页进入hello-web-build流水线，查看所有构建记录。这一步的目的是快速定位失败的构建任务，避免每次都重新跑完整流水线，节省调试时间。

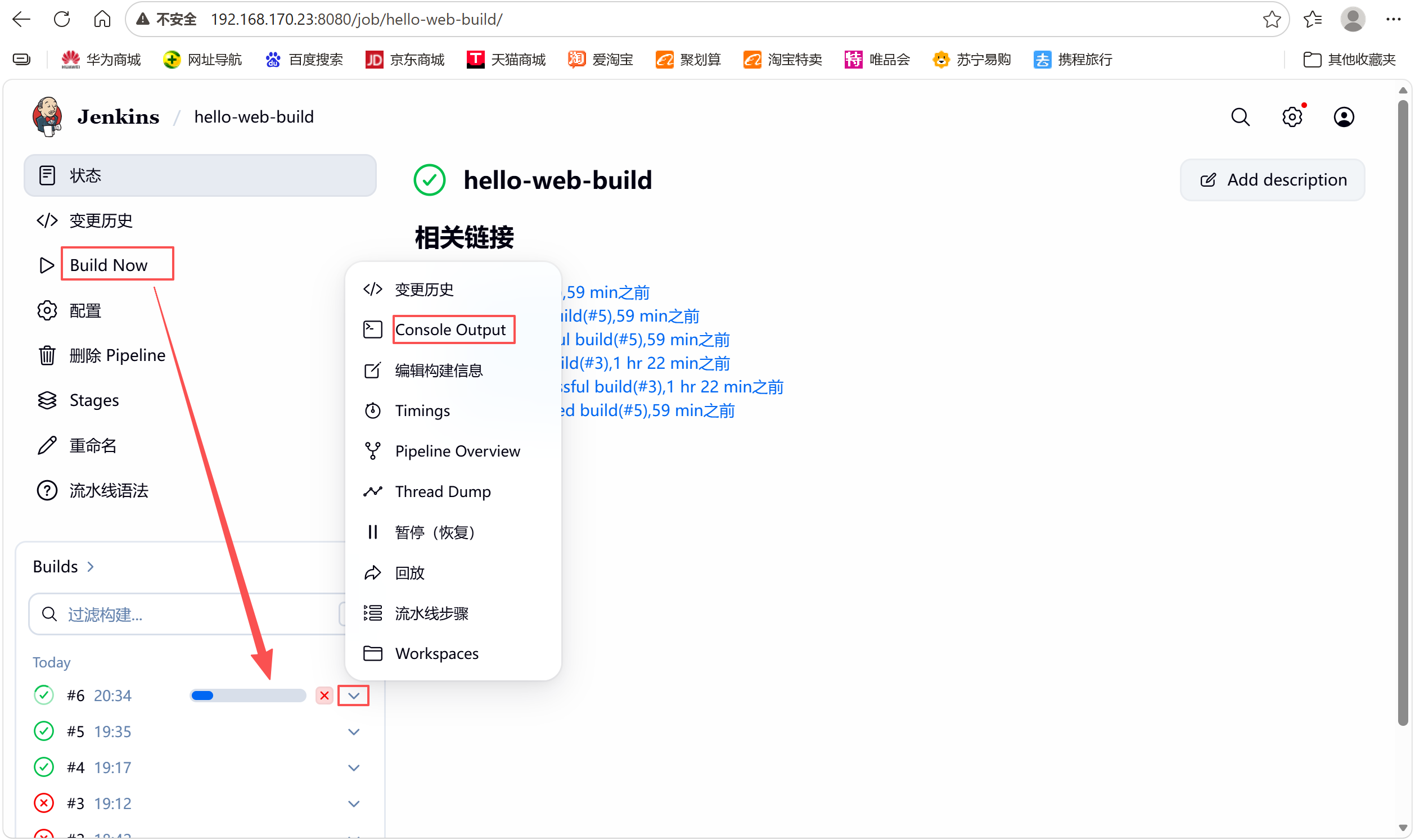

2.打开构建的「控制台输出」

点击失败构建右侧的下拉菜单，选择「Console Output」。这是 Jenkins 里唯一能看到流水线每一步执行细节、错误日志、命令输出的地方，所有构建失败的根本原因都会在这里暴露。

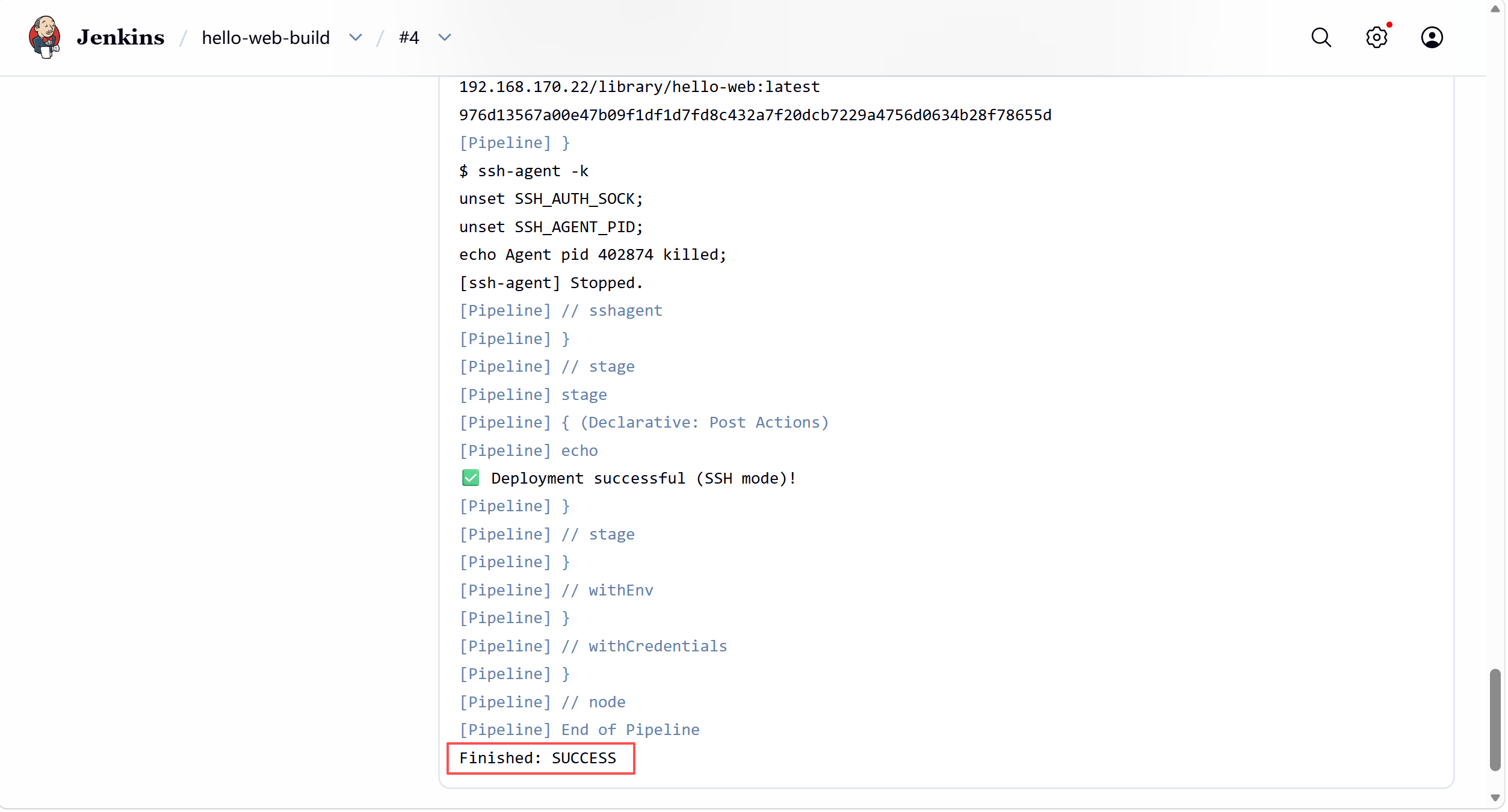

3.分析日志并验证修复

截图中可以看到，我修复后的构建 #4 最终显示Finished: SUCCESS，并且日志里明确输出了Deployment successful (SSH mode)!。这一步验证了我之前对问题的判断（SSH Agent 插件 / 网络配置问题）是正确的，也证明了修复方案的有效性。

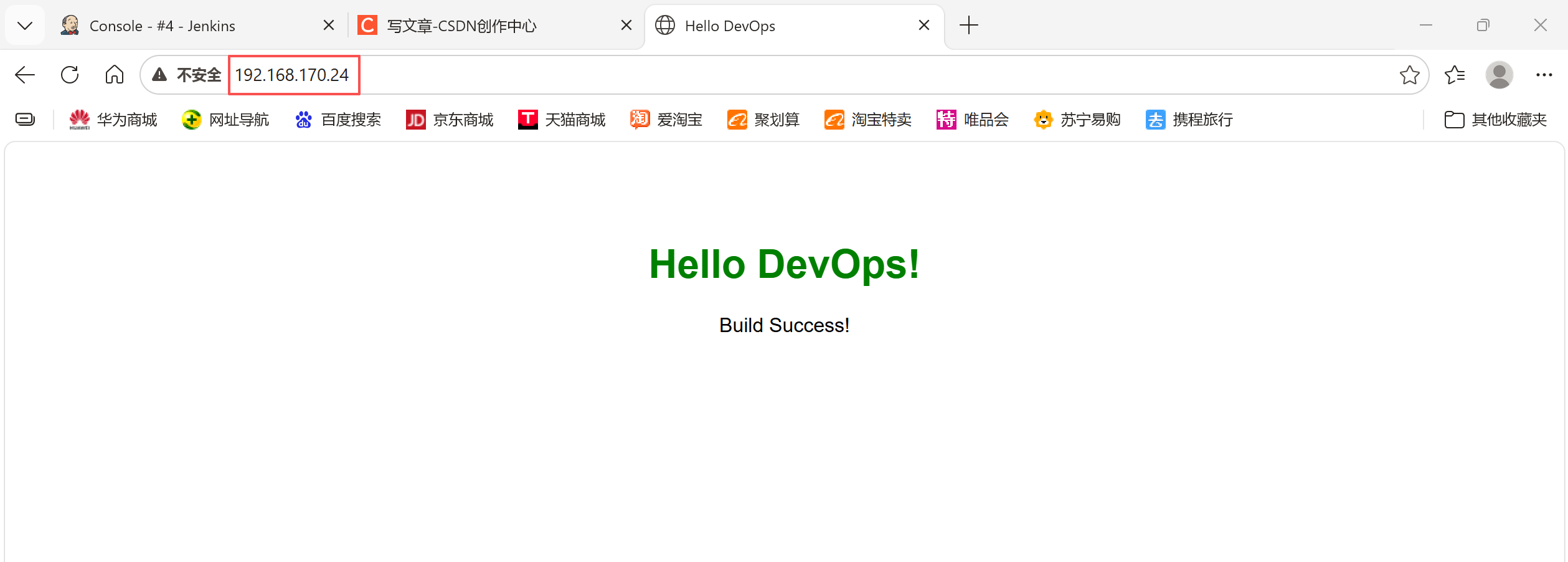

然后就可以通过web-server查看到html的内容了！

五、Web Server配置

5.1 修改veb上的html代码

bash 复制代码

[root@dev hello-web]# vim index.html
<!DOCTYPE html>
<html>
<head>
    <title>Hello DevOps</title>
</head>
<body style="font-family:Arial;text-align:center;padding:50px;">
    <h1 style="color:blue;">Hello DevOps!</h1>
    <p>Build Success again!</p>
</body>
</html>

5.2 提交代码

bash 复制代码

[root@dev hello-web]# git add .       #重新上传代码
[root@dev hello-web]# git commit -m "Update: 描述修改内容"
[master 94f1f02] Update: 描述修改内容
 1 file changed, 2 insertions(+), 2 deletions(-)

[root@dev hello-web]# git push origin master
枚举对象中: 5, 完成.
对象计数中: 100% (5/5), 完成.
使用 2 个线程进行压缩
压缩对象中: 100% (3/3), 完成.
写入对象中: 100% (3/3), 365 字节 | 365.00 KiB/s, 完成.
总共 3（差异 1），复用 0（差异 0），包复用 0（来自  0 个包）
To http://192.168.170.21/root/hello-web.git
   f79fb92..94f1f02  master -> master

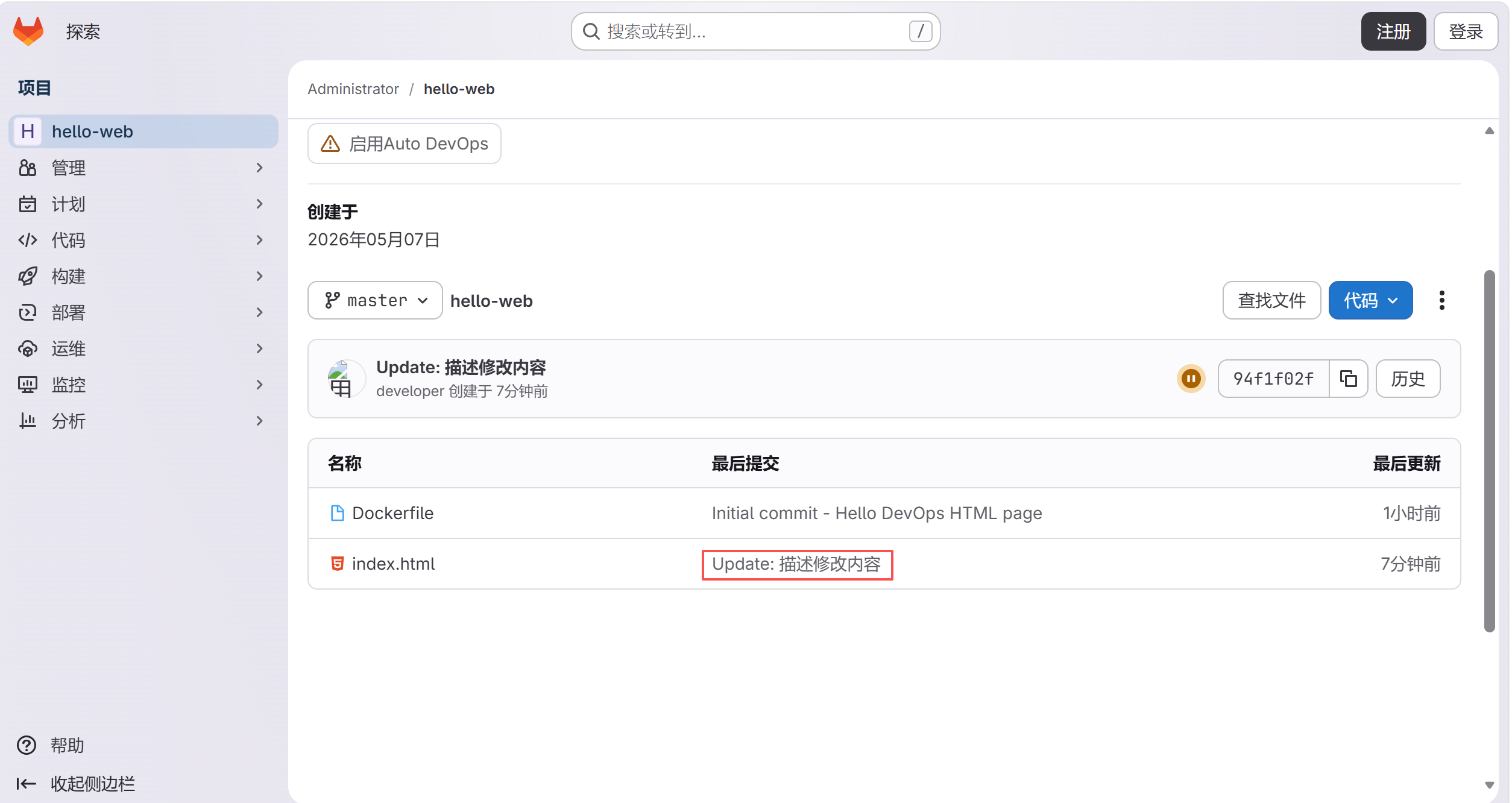

5.3 然后刷新GitLab

可以明显的看到html多了一个标签

5.4 Jenkins重新触发构建

点击任务：hello-web-build
点击左侧："立即构建"

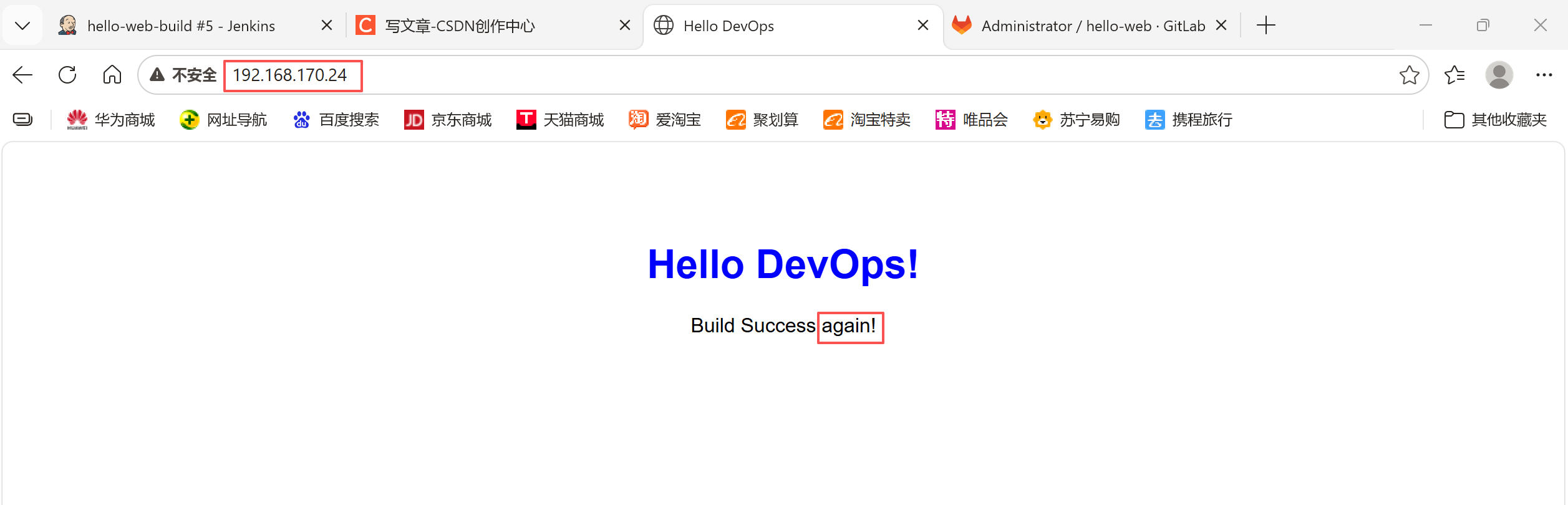

5.5 查看结果

访问网站：http://192.168.170.24

5.6 全流程验证

开发机编写index.html和Dockerfile，提交到 GitLab；
Jenkins 自动触发流水线，完成镜像构建→推送→部署；
访问 WebServer IP（192.168.170.24），验证页面正常访问；
查看 Harbor 仓库，确认镜像已推送；查看 WebServer 容器状态，确认部署成功。

六、实验中的难点与解决方案

6.1 GitLab 初始化 502 错误

原因：GitLab 初始化需要加载 PostgreSQL/Redis 等组件，耗时 3-5 分钟，提前访问会出现 502；
解决方案：等待初始化完成，重启 Nginx+Puma 组件，关闭防火墙 / SELinux 避免拦截。

6.2 Jenkins 推送 Harbor 镜像失败

原因：Harbor 未配置为 "不安全仓库"，Docker 拒绝推送；
解决方案 ：在 Docker daemon.json 中添加insecure-registries: ["192.168.170.22"]，重启 Docker。

6.3 Jenkins 免密部署到 WebServer 失败

原因：SSH 密钥权限错误（.ssh 目录需 700，authorized_keys 需 600）；
解决方案：严格配置 SSH 文件权限，验证 Jenkins 用户能免密登录 WebServer。

6.4 插件下载失败

原因：Jenkins 默认源访问慢 / 被墙；
解决方案：更换清华源 / 华为云源，手动下载插件包上传安装。

七、实验价值与亮点

7.1 技术层面

掌握 DevOps 核心工具链的企业级部署与联动，理解 "流程即代码" 的思想；
熟悉生产级别的凭证 / 权限管理规范，避免安全漏洞（如凭证硬编码）；
具备流水线问题排查能力，能定位镜像构建、网络访问、权限配置等核心问题。

7.2 亮点分析

"本次实验搭建了覆盖代码提交到部署的完整 CI/CD 闭环，核心解决了传统发布中'环境不一致、人工操作多、故障排查慢'的问题，还原了企业级 DevOps 的核心流程；"
"在凭证管理上，采用 Jenkins 凭据中心统一管理 SSH 密钥和账号密码，避免明文存储，符合生产环境的安全规范；"
"流水线设计考虑了可维护性（环境变量解耦）和资源清理（post 阶段删除镜像），兼顾功能与性能；"
"后续可拓展 AIOps 能力，比如采集 Jenkins 构建日志，用 Python + 机器学习识别构建失败原因，实现故障自动预警。"

7.3 岗位适配性

DevOps 工程师：体现流水线设计、工具配置、权限管理能力；
运维工程师：体现环境搭建、容器运维、故障排查能力；
SRE 工程师：体现高可用设计、自动化部署、稳定性保障思路。

八、总结与拓展

本次实验是 DevOps 落地的 "最小闭环"，覆盖了工具部署、流程设计、权限管理、问题排查等核心环节，既验证了 DevOps"自动化、标准化" 的核心思想，也为后续拓展打下基础：

横向拓展：接入 K8s 实现容器编排，替代单节点 Docker 部署；
纵向拓展：接入 AIOps 实现日志分析、故障自动自愈；
安全拓展：接入 SonarQube 实现代码质量检测，接入 Vault 实现凭证动态管理。

DevOps 的核心不是 "工具堆砌"，而是 "流程优化"------ 本次实验的价值在于，从 "解决实际问题" 出发，把抽象的 DevOps 理念落地为可执行、可验证的流程，这也是企业招聘中最看重的 "实战能力"。

从 0 到 1 落地企业级 DevOps CI/CD 流水线：基于 GitLab+Jenkins+Harbor 的完整实践

📖 引言：为什么我们需要DevOps？

一、实验架构与核心目标

1.1 整体架构设计

1.2 节点角色与资源规划

1.3 核心目标

二、关键步骤与核心技术突破

2.1 基础环境标准化：所有节点的前置配置

2.2 Docker安装部署（所有需要Docker的服务器）

2.3 GitLab：代码仓库的企业级部署（192.168.170.21）

cat > /etc/yum.repos.d/gitlab.repo <<end

vim /etc/gitlab/gitlab.rb

gitlab-ctl reconfigure

gitlab-ctl restart

2.4 Harbor：企业级镜像仓库的落地

harbor.yml核心修改

第5行：hostname改为服务器IP

https相关配置注释（生产环境需配置证书）

登录Harbor并保存凭证

2.5 Jenkins：CI/CD 流水线的核心搭建

三、生产级凭证管理（核心亮点）

3.1 前置说明

3.2 详细配置步骤

3.2.1 Dev/GitLab SSH 密钥配置（Dev 机免密推送代码）

步骤 1：Dev 机（192.168.170.20）生成 SSH 密钥对

步骤 2：GitLab 后台添加 Dev 机公钥

步骤 3：验证免密推送

3.2.2 Jenkins/GitLab SSH 密钥配置（Jenkins 免密拉取代码）

步骤 1：Jenkins 机（192.168.170.23）生成 SSH 密钥对

步骤 2：GitLab 后台添加 Jenkins 公钥

步骤 3：Jenkins 后台配置 GitLab SSH 私钥凭据

3.2.3 Jenkins/Harbor 凭据配置（Jenkins 免密推送镜像）

步骤 1：Jenkins 后台添加 Harbor 账号密码凭据

3.2.4 Jenkins/Web Server SSH 密钥配置（Jenkins 免密部署）

步骤 1：Jenkins 机生成 SSH 密钥（复用 GitLab 的密钥即可，无需重复生成）

步骤 2：Web Server（192.168.170.24）配置 Jenkins 公钥

步骤 3：Jenkins 后台配置 Web Server SSH 私钥凭据

3.2.5 Web Server/Harbor 凭证配置（Web Server 免密拉取镜像）

步骤：Web Server 登录 Harbor 并保存凭证

3.2.6 Jenkins创建流水线任务（详细步骤）

四、开发机配置dev（192.168.170.20）

4.1 准备项目代码

4.2.初始化Git并推送

五、Web Server配置

5.1 修改veb上的html代码

5.2 提交代码

5.3 然后刷新GitLab

5.4 Jenkins重新触发构建

5.5 查看结果

5.6 全流程验证

六、实验中的难点与解决方案

6.1 GitLab 初始化 502 错误

6.2 Jenkins 推送 Harbor 镜像失败

6.3 Jenkins 免密部署到 WebServer 失败

6.4 插件下载失败

七、实验价值与亮点

7.1 技术层面

7.2 亮点分析

7.3 岗位适配性

八、总结与拓展
