【UE】如何手搓一个完美贴合地形的 Mesh Decal（面片贴花）

QQ20260508-122142-HD

在UE5开发中，我们经常需要在地面上放置道路标志线又或者魔法阵、裂缝、血迹等图案。

如果直接放一个半透明的面片，遇到高低不平的地形必然会穿模。

虽然官方推荐使用 Decal Actor，但在某些需要复杂顶点动画、粒子特效绑定或特殊Mesh拓扑的场景下，我们必须使用实体面片来实现贴花效果。

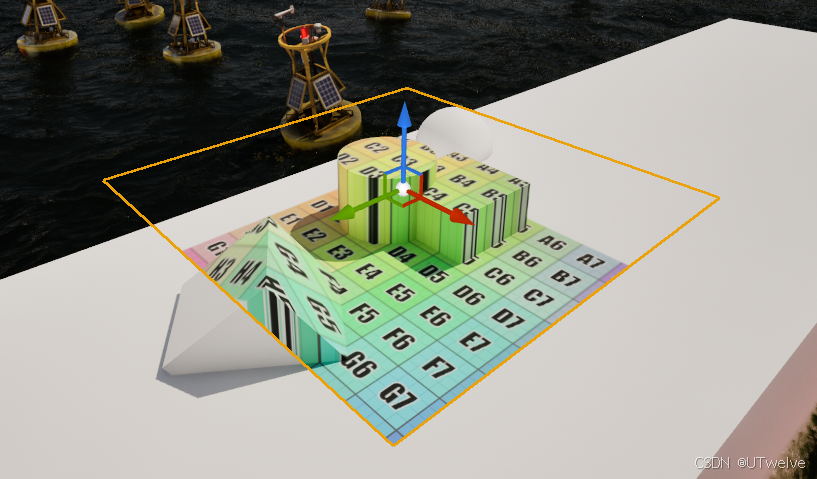

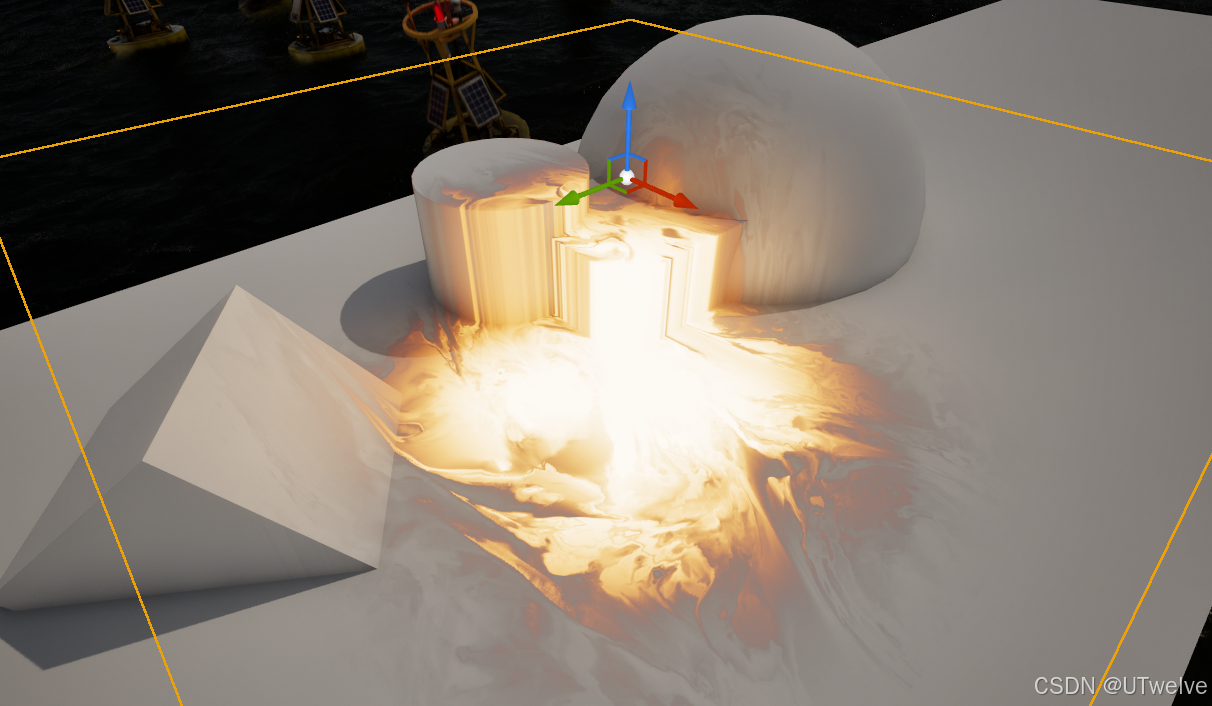

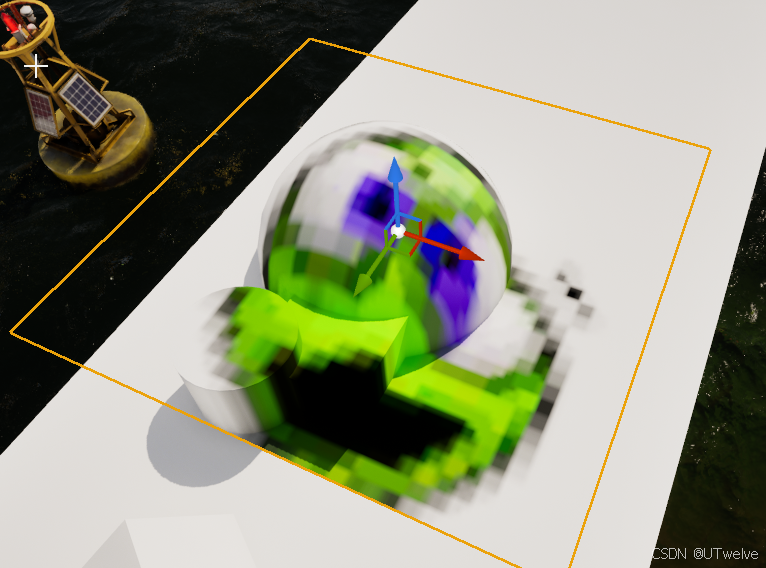

今天就来分享一下，如何纯靠材质节点让一个普通的半透明面片像投影仪一样，完美"印"在模型表面。

思路

1. 读取屏幕深度（SceneDepth），反推面片背后地形的绝对世界坐标。
2. 将世界坐标转换到面片的局部空间，生成投影UV。
3. 限制UV范围，防止贴图平铺重复。

---

Step 1：利用深度反推地形世界坐标

要把图案贴在地形上，首先得知道地形在哪。我们通过相机向量和场景深度来重建世界坐标：

1. 将 Camera Vector 和 Camera Direction Vector 进行 Dot Product（点乘）。
2. 用 SceneDepth 除以（Divide）上一步的结果。
3. 把结果乘以（Multiply）Camera Vector。
4. 最后加上（Add）Camera Position。

公式：
地形世界坐标 = CameraPosition + CameraVector * (SceneDepth / Dot(CamVec, CamDir))

这样我们就拿到了面片背后每一个地形像素的绝对坐标。

Step 2：世界坐标转局部UV（避坑指南）

拿到世界坐标后，我们需要将其转换为面片的局部UV。

但是在某些渲染管线例如贴花域下， TransformPosition 会失效。最稳妥的做法是用向量点乘手动投影：

1. 获取相对位置：地形世界坐标 - ObjectPositionWS。
2. 获取面片朝向：用两个常量向量 (1,0,0) 和 (0,1,0) 分别连接 TransformVector（Local to World），得到面片的世界空间X轴和Y轴。
3. 将相对位置分别与这两个轴进行 Dot。
4. 用 Append 把两个点乘结果组合起来，除以你的面片尺寸Size，再加上 0.5回归到0-1的UV区间。

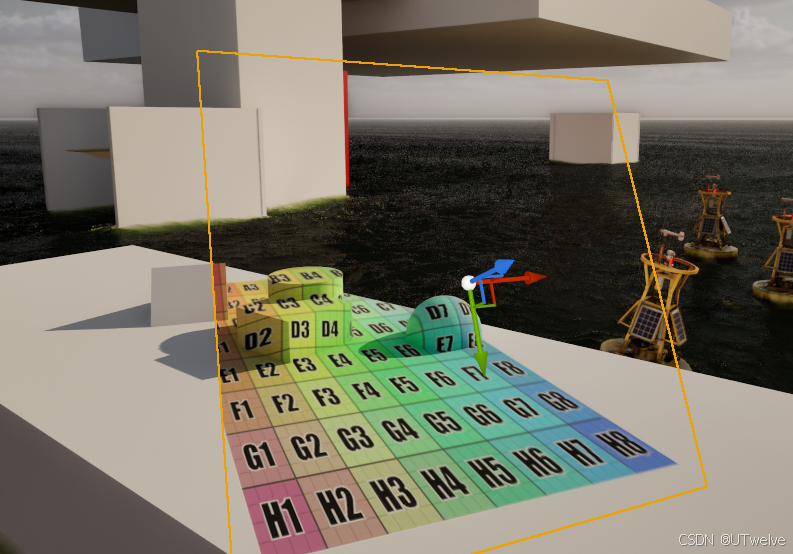

这样算出来的UV，无论你的面片怎么旋转、缩放，贴图都会跟住模型表面进行投影。

Step 3：防止贴图重复（终极性能优化）

算出的投影UV超出了 0~1 的范围时，贴图默认会平铺（Wrap）。

不过怎么抠掉边缘最快？

方案A：纯数学Mask（5个节点）

将算好的UV接 Floor -> Abs -> 与 (1,1) 进行 Dot -> Saturate -> OneMinus。

这个算法极度廉价，只要UV超出0~1，输出就是0，否则是1。

方案B：某些情况可以零开销

连节点都不用写！

1. 确保你的贴图四周有 至少1像素的纯透明边缘 。
2. 打开贴图资产，将 X/Y-axis Tiling Method 从 Wrap 改为 Clamp 。
   利用Clamp的特性，超出范围的UV会无限采样边缘的那一圈透明像素.

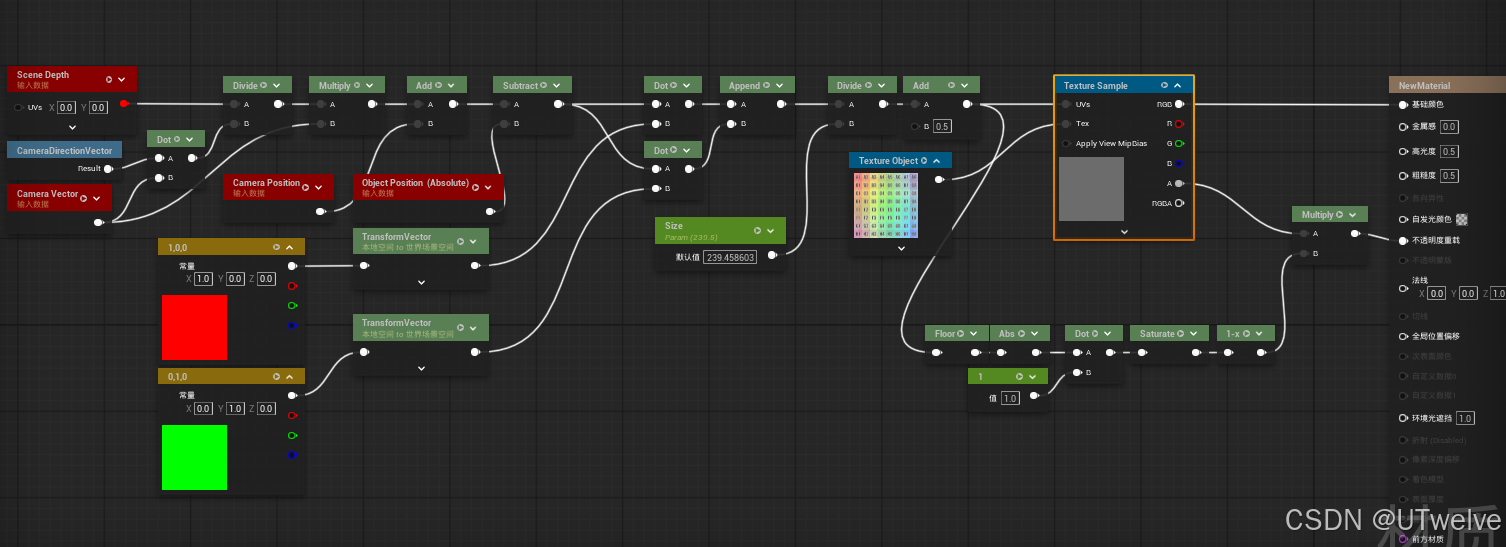

蓝图如下：

Step 4：剔除拉伸与穿透

如果不加限制，投影会无限向下延伸，并且在悬崖处产生严重的垂直拉伸。

• 法线遮罩（防拉伸）： 采样 SceneTexture: WorldNormal，与朝上的向量 (0,0,1) 进行点乘。平地为1，峭壁为0，用作Opacity的乘数。
• 深度遮罩（防穿透）： 用 SceneDepth - PixelDepth 算出深度差，除以一个允许的投影厚度值，接 1-x 和 Saturate。这样投影过深的地方就会自然淡出。

我这次不需要处理这部分，就不做演示了

---
