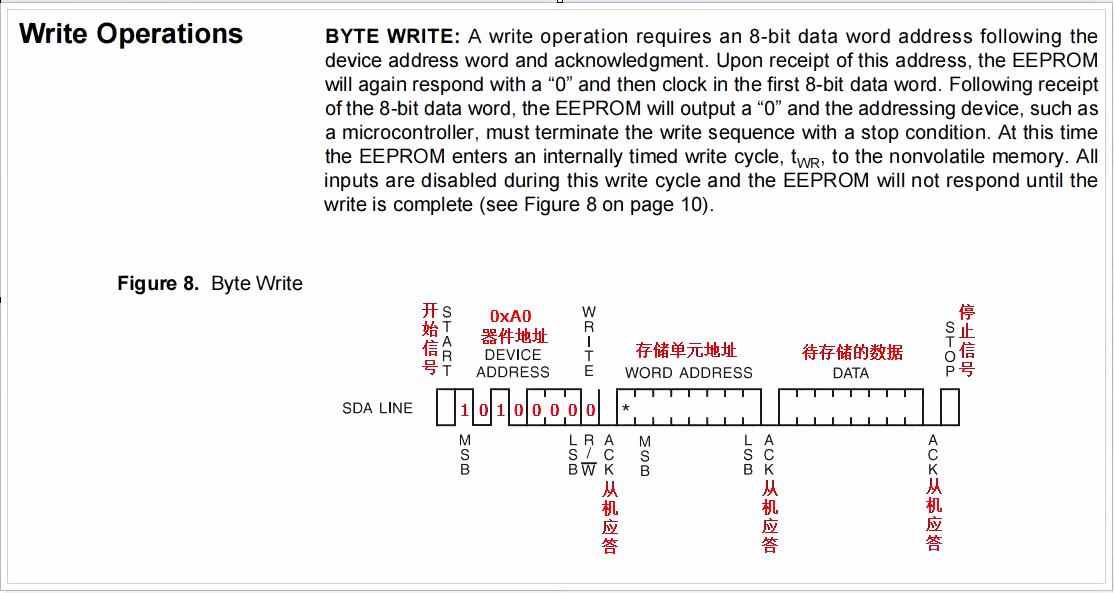

AT24C02字节写入的指令

AT24C02页写入指令

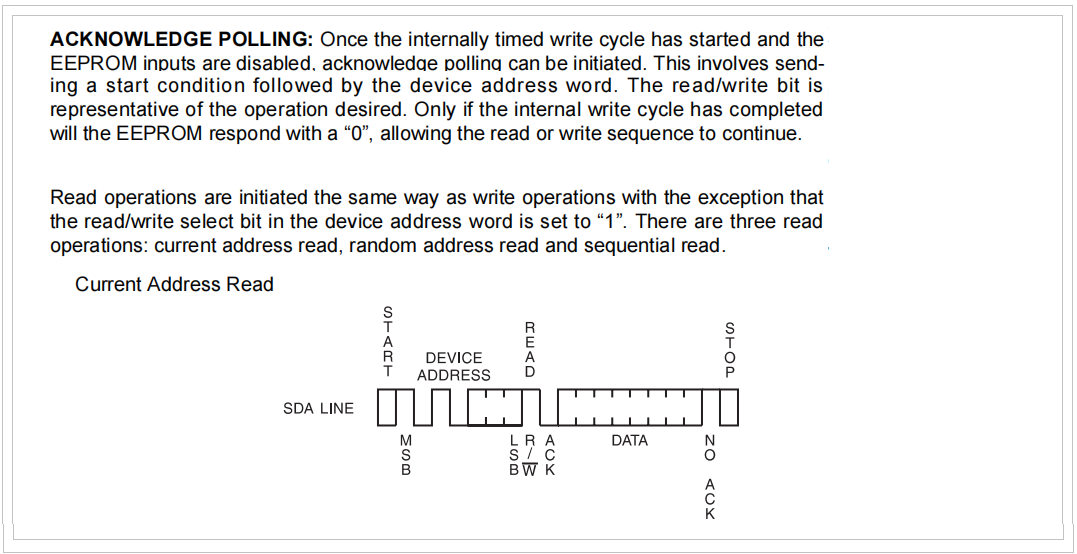

确认轮询

AT24C02的当前地址读指令

AT24C02的随机地址读指令

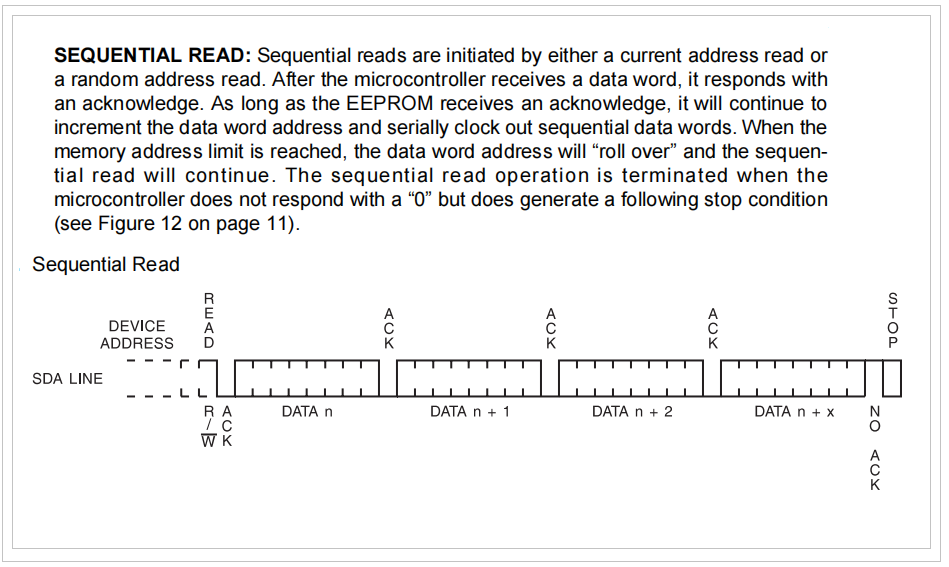

AT24C02顺序读指令

AT24C02程序设计

---

内部集成电路

IIC的基本概念

++++内部集成电路（Inter Integrated Circuit）的简称叫做IIC或者I++++ ++++2++++ ++++C++++ ，是一种半双工同步**** 通信的串行通信接口。

使用IIC的目的：给MCU和外围芯片提供更简单的交互方式。

作用：IIC总线接口用来和MCU，以及利用IIC接口通信的传感器进行通信。

引脚说明

IIC总线只需要两根引脚就可以实现通信，++++一根是数据线(SDA++++ Serial Data),另++++一根是时钟线(SCL++++ Serial Clock）。

所有通过IIC接口通信的外围器件都挂载在IIC总线上，通过这种机制就可以实现多机通信。

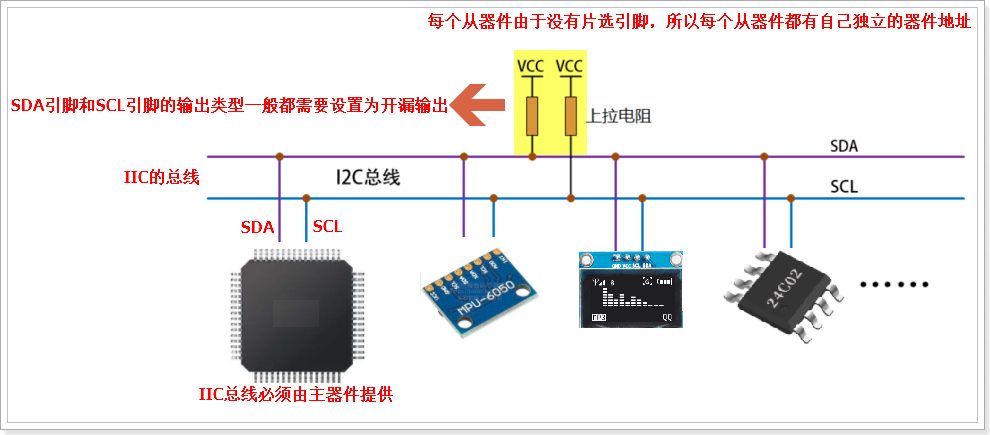

可见，++++外围器件的时钟线SCL和数据线SDA都挂载在IIC总线(由主控芯片提供)++++ ，并且**++++在空闲状++++** ++++态下所有器件的时钟线（SCL）和数据线（SDA）都++++ ++++被总线的上拉电阻拉高++++ ，这样就可以把SDA引脚和SCL引脚设置为开漏模式即可 ，好处是防止短路(比较SDA输出一个高电平，外围器件输出一个低电平，就会造成短路)。

空闲时总线下的所有外围器件和主控提供的这两个IO口都是高电平。

上拉电阻在空闲着状态下把引脚电平拉高，而在使用IIC总线接口的时候把IO口设置为开漏。

通信速率

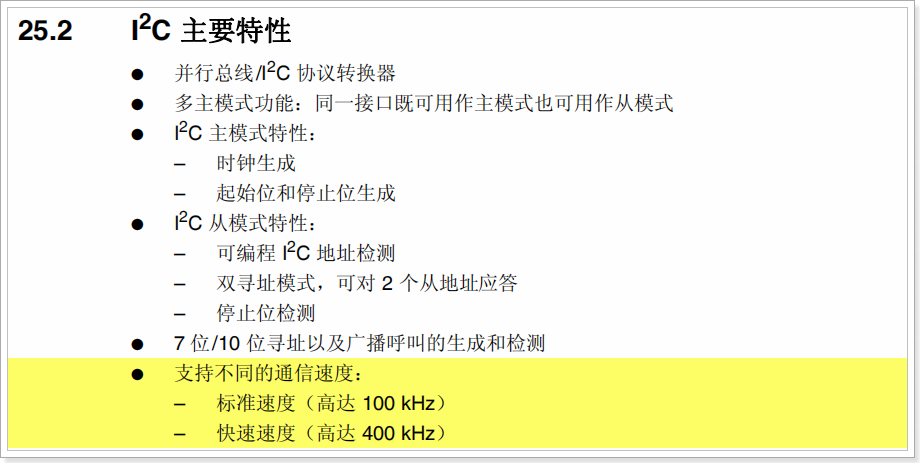

IIC总线支持不同的通信速率，但是一般常用的标准速率100KHZ，但是有的外围器件可以支持高达400KHZ的通信速率，而由于IIC总线是半双工通信，所以同一时刻只能接收或者发送，也就是说IIC总线一般是为了控制，不适合作为大量数据传输的接口。

IIC是半双工通信，数据收发很麻烦，所以IIC强调的是控制。

通信过程 / 时序

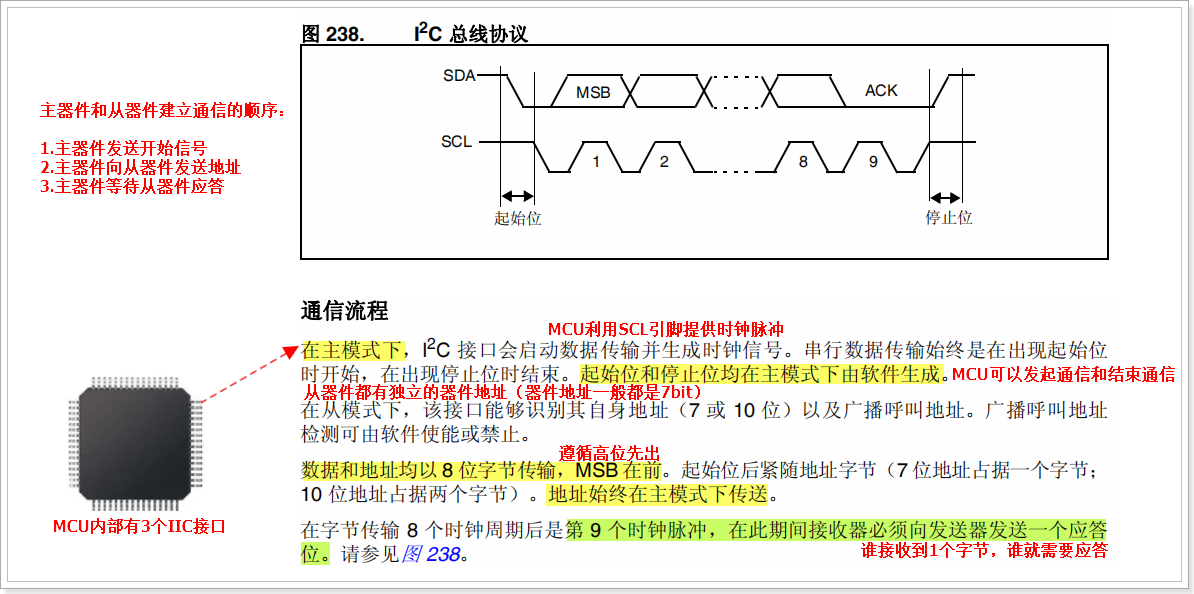

主器件和从器件建立通信的顺序:

1.主器件发送开始信号

2.主器件向从器件发送地址

3.主器件等待从器件应答

（1）空闲状态

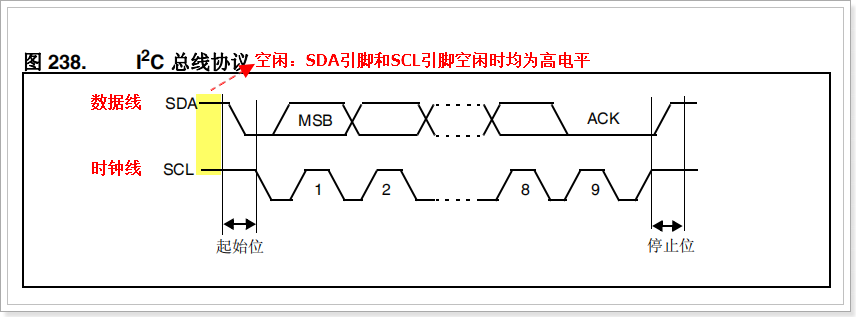

空闲状态：SDA引脚和SCL引脚均为高电平。（3）

（2）开始信号

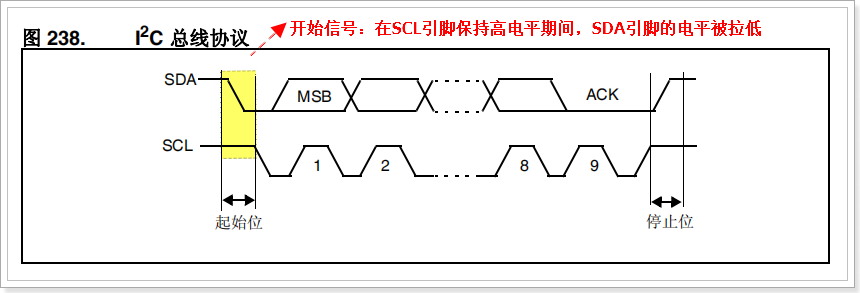

开始信号：在SCL引脚保持高电平期间，SDA引脚的电平被拉低。

（3）数据传输

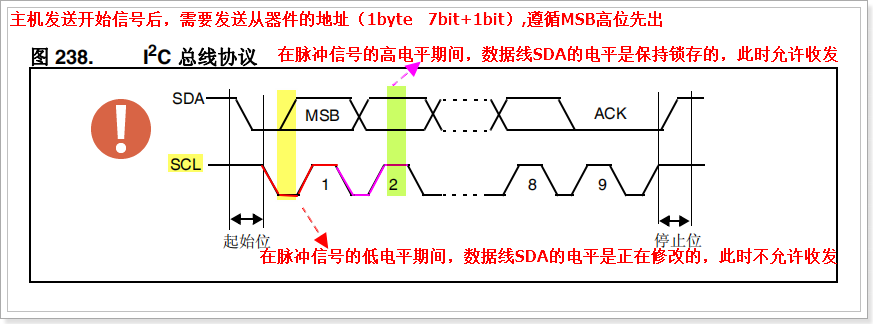

主机发送开始信号后，需要发送从器件的地址（1byte 7bit + 1bit），遵循MSB高位先出

在脉冲信号的高电平期间，数据线SDA的电平是保持锁存的，此时允许收发。

在脉冲信号的低电平期间，数据线SDA的电平是正在变化的，此时不允许收发。

（4）应答信号

IIC接口具有应答机制，接收到数据的一方必须进行应答。

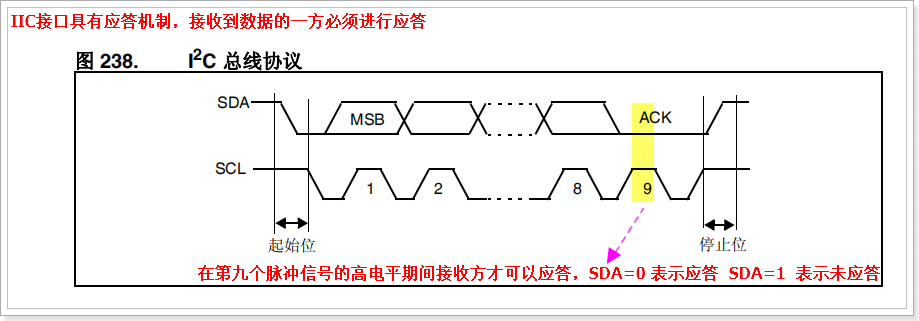

在第九个脉冲信号的高电平期间接收方才可以应答，SDA=0 表示应答 SDA=1 表示未应答。

（5）停止信号

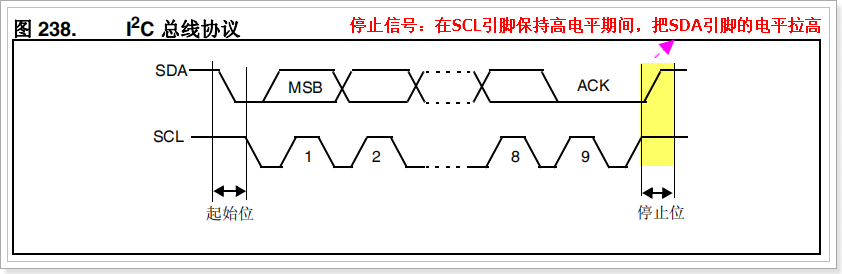

停止信号:在SCL引脚保持高电平期间，把SDA引脚的电平拉高

器件地址

从器件地址一般7bit。

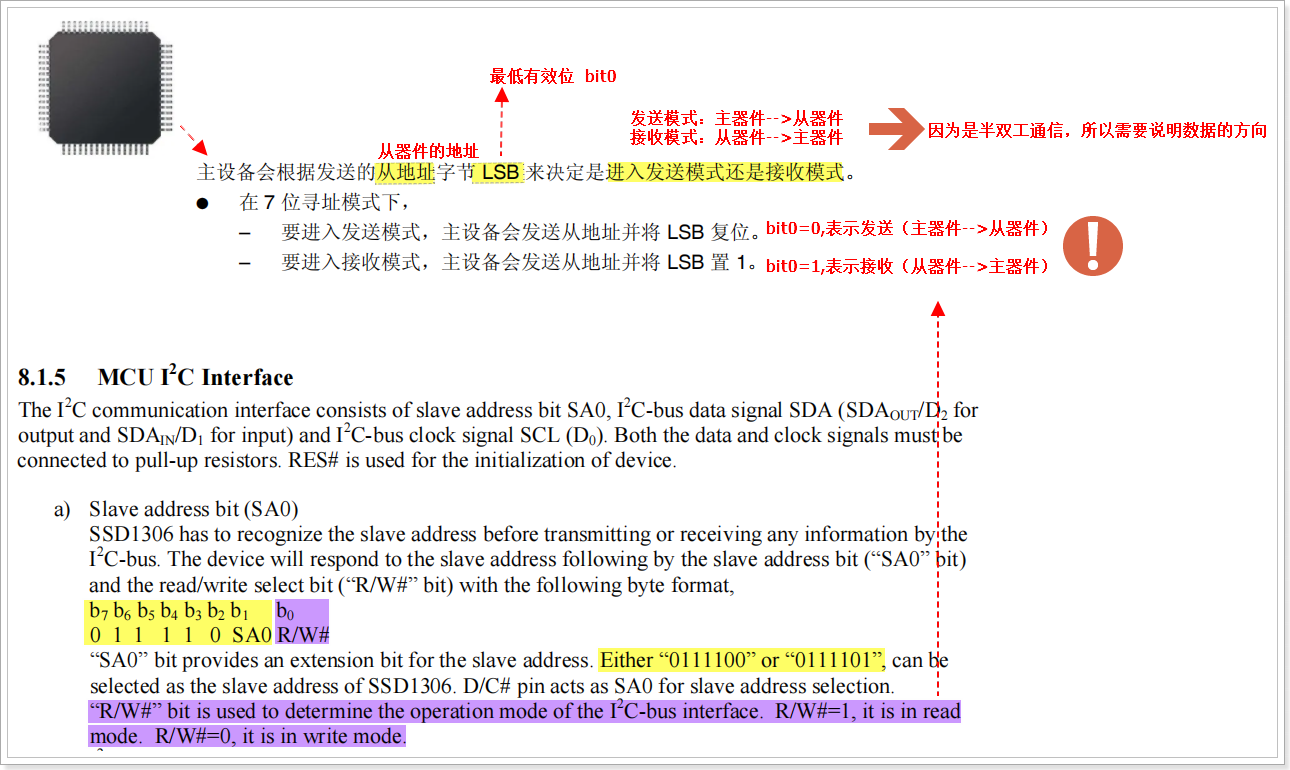

一个器件地址在发送的时候要发送1个字节，这个字节的最低位bit 0用来表示数据传输方向。

bit 0 = 0，表示写方向（发送）。主器件 → 从器件

bit 0 = 1，表示读方向（接收）。从器件 → 主器件

利用IO口模拟IIC时序的程序设计

由于MCU内部只有3个IIC接口，所以想要使用IIC接口控制传感器，就必须使用IIC接口对应的引脚，把引脚复用为IIC功能，并且对硬件IIC进行配置和初始化，为了提高可移植性，用户也可以采用IO口模拟IIC时序的方案来控制传感器，该方案不受硬件的限制。

需求：IO口模拟IIC时序

IIC初始化

void IIC_SCLConfig(void)
{
	GPIO_InitTypeDef GPIO_InitStructure;

	RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOB,ENABLE);

	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_8;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_OUT;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_InitStructure.GPIO_OType = GPIO_OType_PP;
	GPIO_InitStructure.GPIO_PuPd  = GPIO_PuPd_DOWN;
	GPIO_Init(GPIOB, &GPIO_InitStructure);

}

void IIC_SDAConfig(GPIOMode_TypeDef GPIO_Mode)
{
	GPIO_InitTypeDef GPIO_InitStructure;

	RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOB,ENABLE);

	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_InitStructure.GPIO_OType = GPIO_OType_PP;
	GPIO_InitStructure.GPIO_PuPd  = GPIO_PuPd_DOWN;
	GPIO_Init(GPIOB, &GPIO_InitStructure);

}

//IIC的初始化
void IIC_Config(void)
{
	//1.设置SDA和SCL为输出模式
	IIC_SCLConfig();
	IIC_SDAConfig(GPIO_Mode_OUT);

	//2.确保SDA和SCL处于空闲状态
	SDA_SET(1);
	SCL_SET(1);
	delay_us(5);
}

IIC开始信号

void IIC_Start(void)
{
	//1.设置SDA引脚为输出模式
	IIC_SDAConfig(GPIO_Mode_OUT);

	SDA_SET(1);
	SCL_SET(1);
	delay_us(5);

	//3.把SDA引脚电平拉低
	SDA_SET(0);
	delay_us(5);

	//4.把SCL引脚电平拉低，此时准备数据
	SCL_SET(0);
	//delay_us(5);

}

IIC发送字节

//IIC的发送字节
void IIC_SendByte(uint8_t Byte)
{
	//1.设置SDA引脚为输出模式
	IIC_SDAConfig(GPIO_Mode_OUT);

	SCL_SET(0);
	delay_us(5);

	for(int i = 0;i<8;i++)
	{
		if(Byte & 0x80)
		{
			SDA_SET(1);
		}
		else
		{
			SDA_SET(0);
		}
		Byte <<= 1;
		delay_us(5);

		SCL_SET(1);
		delay_us(5);

		SCL_SET(0);
		delay_us(5);

	}
}

判断从机是否应答

//判断从机是否应答
bool  IIC_IsSlaveACK(void)
{
	bool ack;

	//1.设置SDA引脚为输入模式
	IIC_SDAConfig(GPIO_Mode_IN);

	SCL_SET(0);
	delay_us(5);

	SCL_SET(1);
	delay_us(5);

	if(SDA_READ)
	{
		ack = false;
	}
	else
	{
		ack = true;
	}

	SCL_SET(0);
	delay_us(5);

	return ack;
}

IIC读取字节

//IIC的读取字节
uint8_t IIC_ReadByte(void)
{
	uint8_t i,data = 0;

	//1.设置SDA引脚为输入模式
	IIC_SDAConfig(GPIO_Mode_IN);

	SCL_SET(0);
	delay_us(5);

	for(i = 0;i<8;i++)
	{
		SCL_SET(1);
		delay_us(5);

		data <<= 1;
		data |= SDA_READ;
		//delay_us(5);

		SCL_SET(0);
		delay_us(5);
	}
	return data;
}

决定主机是否要应答

//ack=1 表示不应答  ack=0 表示要应答
void IIC_IsACK(uint8_t ack)
{
	//1.设置SDA引脚为输出模式
	IIC_SDAConfig(GPIO_Mode_OUT);

	SCL_SET(0);
	delay_us(5);

	if(ack)
	{
		SDA_SET(1);
	}
	else
	{
		SDA_SET(0);
	}
	delay_us(5);

	SCL_SET(1);
	delay_us(5);

	SCL_SET(0);
	delay_us(5);
}

IIC的停止信号

//IIC的停止信号
void IIC_Stop(void)
{
	//1.设置SDA引脚为输出模式
	IIC_SDAConfig(GPIO_Mode_OUT);

	SDA_SET(0);
	SCL_SET(0);
	delay_us(5);

	SCL_SET(1);
	delay_us(5);

	SDA_SET(1);
	delay_us(5);
}

半导体存储器

|--------|-----------------------------------------|
| ROM | 只读存储器 |
| PROM | 可编程只读存储器，，采用熔丝工艺，只能写一次 |
| EPROM | 可擦除可编程只读存储器，可以多次擦除写入，擦除必须通过强烈紫外线照射 |
| EEPROM | 电可擦除可编程的只读存储器，擦除写入的次数变多，但是制作工艺复杂，所以容量小 |
| Flash | 快闪存储器，简称闪存，制作工艺简单，所以成本低，容量大，可靠性不如EERPOM |

应用IIC使用AT24C02存储芯片

AT24C02的说明

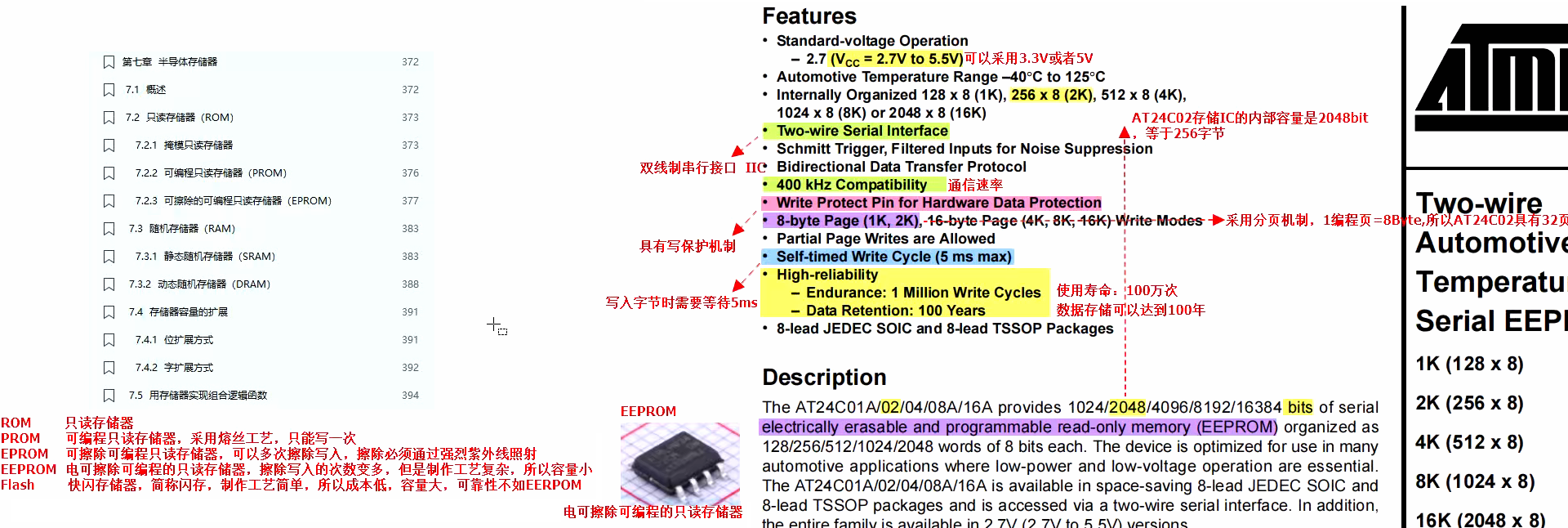

AT24C02的基本说明

• 属于EEPROM（电可擦除可编程的只读存储器）
• 采用3.3V或者5V
• AT24C02存储IC的内部容量是2048bit，等于256字节
• 双线制串行接口 IIC
• 通信速率：400kHz
• 具有写保护机制

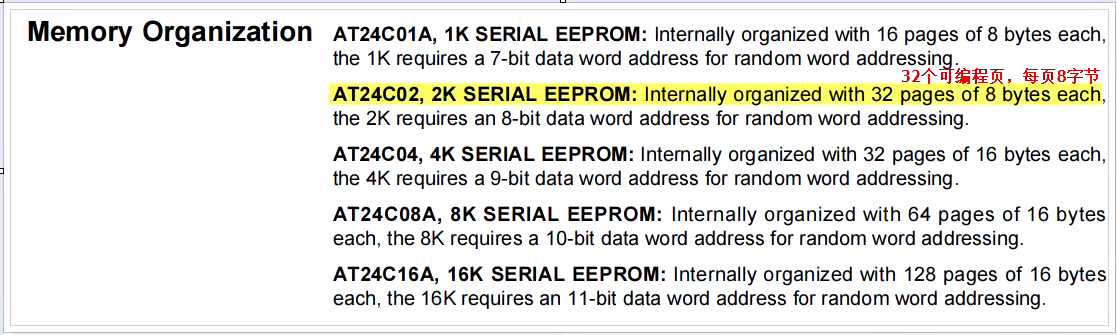

• 采用分页机制，1编程页=8Byte，所以AT24C02具有32页
• 写入字节时需要等待5ms
• 使用寿命:100万次，数据存储可以达到100年

可知，AT24C02 存储 IC一共有 2048bit，容量是 256 字节，存储IC是采用分页机制，所以 AT24C02 一共有 32 个可编程页，每个可编程页有 8个字节。

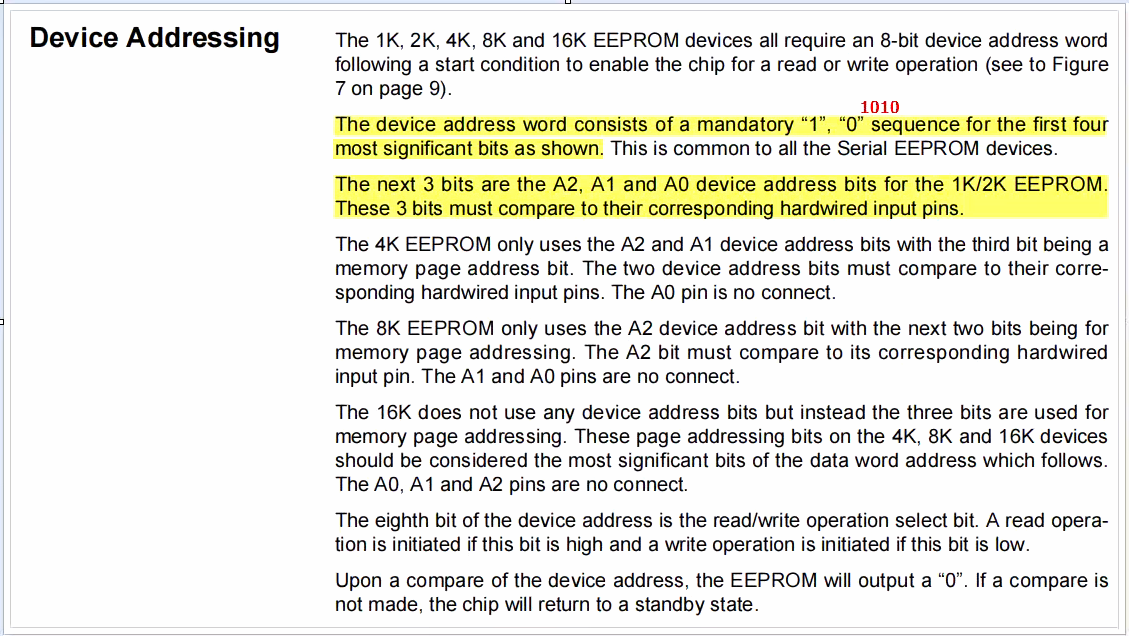

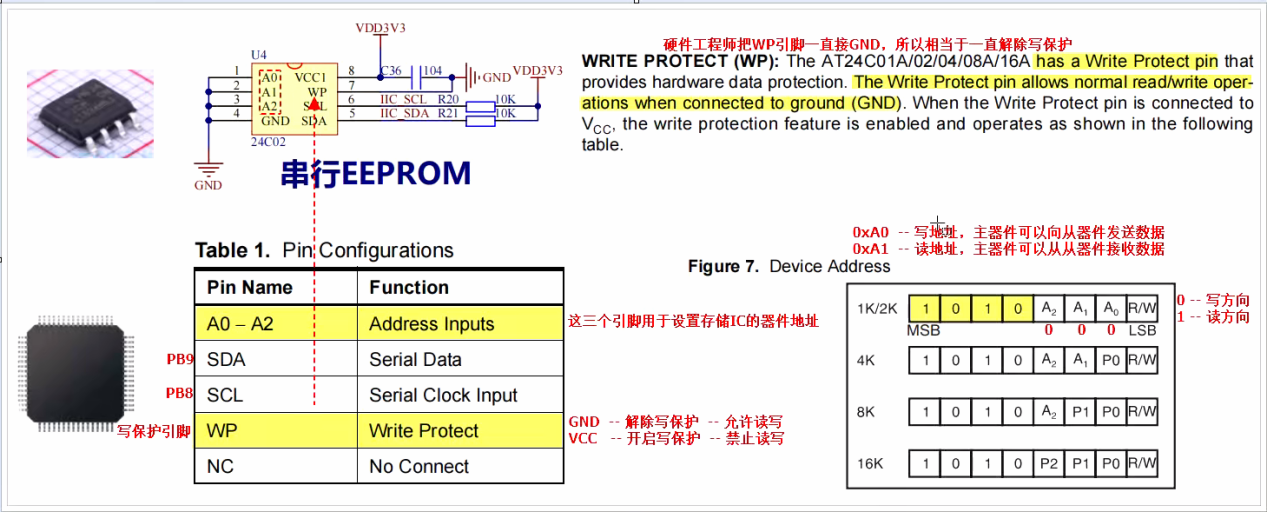

引脚接线、器件地址

存储地址

可知，AT4C02 一共有 256个字节的存储单元，每个存储单元都有独立的存储地址，存储 IC 的存储单元的地址范围是 0x00~0xFF，由于存储 IC采用了分页机制，所以把 256 个字节分为 32页，每页8个字节，并且AT24C02支持页写入指令，所以使用该指令时需要提供可编程页的地址，用户可以计算:0x00、0x08、0x10。

指令描述和指令编写

AT24C02字节写入的指令

//AT24C02字节写入的指令
bool AT24C02_ByteWrite(uint8_t Addr,uint8_t Byte)
{
	//字节写入
	IIC_Start();

	//发送设备地址
	IIC_SendByte(0xA0);

	//判断从机是否应答
	if(IIC_IsSlaveACK() == false)
	{
		SendComputerString("Master write Byte is fail\r\n");
		return false;
	}

	//发送写入地址
	IIC_SendByte(Addr);

	//判断从机是否应答
	if(IIC_IsSlaveACK() == false)
	{
			SendComputerString("Master write memory address is fail\r\n");
			return false;
	}

	//发送1字节
	IIC_SendByte(Byte);

	//判断从机是否应答
	if(IIC_IsSlaveACK() == false)
	{
			SendComputerString("Master write deviceID is fail\r\n");
			return false;
	}

	//IIC的停止信号
	IIC_Stop();

	delay_ms(5);
	return true;
}

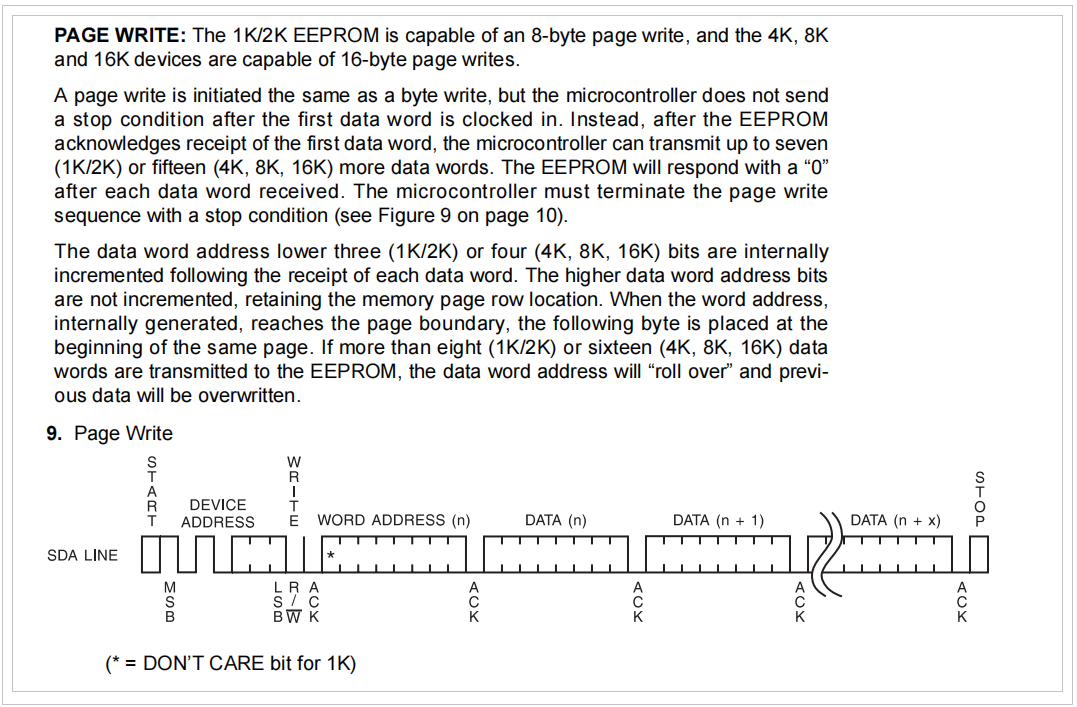

AT24C02页写入指令

bool AT24C02_PageWrite(uint8_t Addr,char *str)
{
	uint32_t num = strlen((char*)str);
	if(num>8)
	{
		SendComputerString("num of write is so big\r\n");
		return false;
	}

	//IIC的开始信号
	IIC_Start();

	//发送设备地址
	IIC_SendByte(0xA0);

	//判断从机是否应答
	if(IIC_IsSlaveACK() == false)
	{
			SendComputerString("CurrentAddressRead_Master write decive address is fail\r\n");
			return false;
	}

	//发送写入地址
	IIC_SendByte(Addr);

	//判断从机是否应答
	if(IIC_IsSlaveACK() == false)
	{
			SendComputerString("CurrentAddressRead_Master write decive address is fail\r\n");
			return false;
	}

	while(num--)
	{
			//发送1字节
			IIC_SendByte(*str++);

			//判断从机是否应答
			if(IIC_IsSlaveACK() == false)
			{
				SendComputerString("Master write deviceID is fail\r\n");
				return false;
			}
	}

	//IIC的停止信号
	IIC_Stop();

	return true;

}

确认轮询

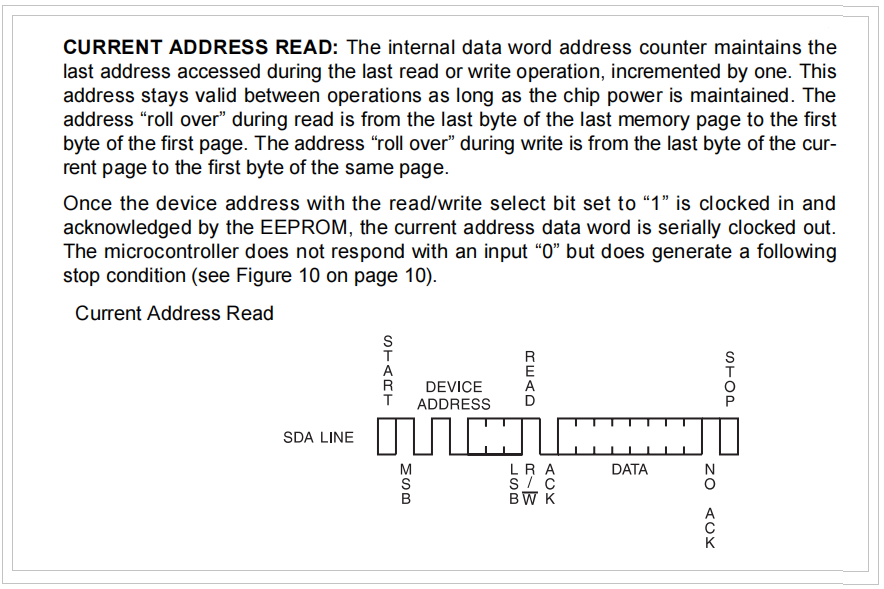

AT24C02的当前地址读指令

uint8_t  AT24C02_CurrentAddressRead(void)
{
	uint8_t data = 0;

	//IIC的开始信号
	IIC_Start();

	//发送设备地址
	IIC_SendByte(0xA1);

	//判断从机是否应答
	if(IIC_IsSlaveACK() == false)
	{
			SendComputerString("CurrentAddressRead_Master write decive address is fail\r\n");
			return false;
	}

	//IIC的读取字节
	data = IIC_ReadByte();

	//主机发送应答信号
	IIC_IsACK(0x01);

	//IIC的停止信号
	IIC_Stop();

	return data;
}

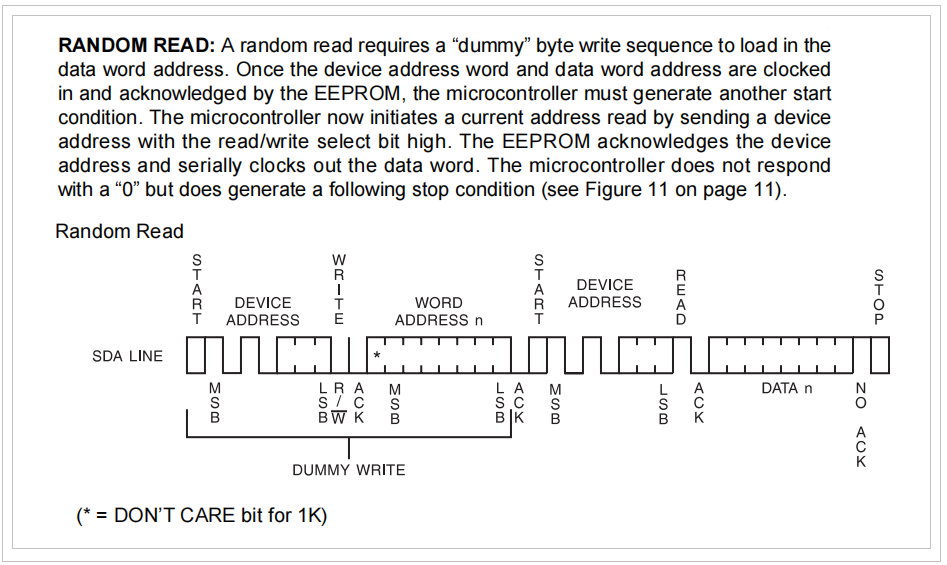

AT24C02的随机地址读指令

//AT24C02的随机地址读指令
uint8_t  AT24C02_RandomAddressRead(uint8_t DestAddr)
{
	uint8_t data = 0;

	//IIC的开始信号
	IIC_Start();

	//发送设备地址
	IIC_SendByte(0xA0);

	//判断从机是否应答
	IIC_IsSlaveACK();

	//发送内存地址
	IIC_SendByte(DestAddr);

	//判断从机是否应答
	IIC_IsSlaveACK();

	//IIC的开始信号
	IIC_Start();

	//发送设备地址
	IIC_SendByte(0xA1);

	//判断从机是否应答
	IIC_IsSlaveACK();

	//IIC的读取字节
	data = IIC_ReadByte();

	//主机发送应答信号
	IIC_IsACK(0x01);

	//IIC的停止信号
	IIC_Stop();

	return data;
}

AT24C02顺序读指令

可以在一个时序里写入多个字节，直到主机发送的响应是高电平来结束发送。

void AT24C02_SequentialRead(uint8_t DestAddr,char* recvBuff,int num)
{
	//IIC的开始信号
	IIC_Start();

	//发送设备地址
	IIC_SendByte(0xA0);

	//判断从机是否应答
	IIC_IsSlaveACK();

	//发送内存地址
	IIC_SendByte(DestAddr);

	//判断从机是否应答
	IIC_IsSlaveACK();

	//IIC的开始信号
	IIC_Start();

	//发送设备地址
	IIC_SendByte(0xA1);

	//判断从机是否应答
	IIC_IsSlaveACK();

	while(num--)
	{
		//IIC的读取字节
		*recvBuff++ = IIC_ReadByte();

		//主机发送应答信号
		IIC_IsACK(0x00);
	}

	//IIC的停止信号
	IIC_Stop();
}

AT24C02程序设计

需求：利用2个读指令3个写指令对AT24C02存储器进行读写

/**
   ******************************************************************************
   * @file    GPIO/GPIO_IOToggle/main.c
   * @author
   * @version
   * @date    03-August-2026
   * @brief   利用IO口模拟IIC时序控制AT24C02
							USART1_TX -- PA9
							USART1_RX -- PA10
   ******************************************************************************
**/

#include "stm32f4xx.h"  //必须要包含的头文件
#include <string.h>
#include <stdio.h>
#include <stdbool.h>

#define  SDA_SET(n) 	((n)?(GPIO_SetBits(GPIOB, GPIO_Pin_9)) : (GPIO_ResetBits(GPIOB, GPIO_Pin_9)) )
#define  SDA_READ		 	 GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_9)
#define  SCL_SET(n) 	((n)?(GPIO_SetBits(GPIOB, GPIO_Pin_8)) : (GPIO_ResetBits(GPIOB, GPIO_Pin_8)) )

void delay_us(uint32_t nus);
void delay_ms(uint32_t nms);
void delay_s(uint32_t ns);
void USART1_Config(unsigned int baud);

void IIC_SCLConfig(void);
void IIC_SDAConfig(GPIOMode_TypeDef GPIO_Mode);
//IIC的初始化
void IIC_Config(void);
//IIC的开始信号
void IIC_Start(void);
//IIC的发送字节
void IIC_SendByte(uint8_t Byte);
//判断从机是否应答
bool  IIC_IsSlaveACK(void);
//IIC的读取字节
uint8_t IIC_ReadByte(void);
//ack=1 表示不应答  ack=0 表示要应答
void IIC_IsACK(uint8_t ack);
//IIC的停止信号
void IIC_Stop(void);




//向计算机的串口调试助手发送一个字符串，要求把程序封装为一个接口，该接口专门用于发送字符串。
void SendComputerString(char *string)	//参数里传入一个字符串
{
	while(*string != '\0')
	{
		USART_SendData(USART1, *string++ );
		while(USART_GetFlagStatus(USART1, USART_FLAG_TXE)==RESET);
	}
}

//AT24C02字节写入的指令
bool AT24C02_ByteWrite(uint8_t Addr,uint8_t Byte)
{
	//字节写入
	IIC_Start();

	//发送设备地址
	IIC_SendByte(0xA0);

	//判断从机是否应答
	if(IIC_IsSlaveACK() == false)
	{
		SendComputerString("Master write Byte is fail\r\n");
		return false;
	}

	//发送写入地址
	IIC_SendByte(Addr);

	//判断从机是否应答
	if(IIC_IsSlaveACK() == false)
	{
			SendComputerString("Master write memory address is fail\r\n");
			return false;
	}

	//发送1字节
	IIC_SendByte(Byte);

	//判断从机是否应答
	if(IIC_IsSlaveACK() == false)
	{
			SendComputerString("Master write deviceID is fail\r\n");
			return false;
	}

	//IIC的停止信号
	IIC_Stop();

	delay_ms(5);
	return true;
}


//AT24C02的随机地址读指令
uint8_t  AT24C02_RandomAddressRead(uint8_t DestAddr)
{
	uint8_t data = 0;

	//IIC的开始信号
	IIC_Start();

	//发送设备地址
	IIC_SendByte(0xA0);

	//判断从机是否应答
	IIC_IsSlaveACK();

	//发送内存地址
	IIC_SendByte(DestAddr);

	//判断从机是否应答
	IIC_IsSlaveACK();

	//IIC的开始信号
	IIC_Start();

	//发送设备地址
	IIC_SendByte(0xA1);

	//判断从机是否应答
	IIC_IsSlaveACK();

	//IIC的读取字节
	data = IIC_ReadByte();

	//主机发送应答信号
	IIC_IsACK(0x01);

	//IIC的停止信号
	IIC_Stop();

	return data;
}

uint8_t  AT24C02_CurrentAddressRead(void)
{
	uint8_t data = 0;

	//IIC的开始信号
	IIC_Start();

	//发送设备地址
	IIC_SendByte(0xA1);

	//判断从机是否应答
	if(IIC_IsSlaveACK() == false)
	{
			SendComputerString("CurrentAddressRead_Master write decive address is fail\r\n");
			return false;
	}

	//IIC的读取字节
	data = IIC_ReadByte();

	//主机发送应答信号
	IIC_IsACK(0x01);

	//IIC的停止信号
	IIC_Stop();

	return data;
}

bool AT24C02_PageWrite(uint8_t Addr,char *str)
{
	uint32_t num = strlen((char*)str);
	if(num>8)
	{
		SendComputerString("num of write is so big\r\n");
		return false;
	}

	//IIC的开始信号
	IIC_Start();

	//发送设备地址
	IIC_SendByte(0xA0);

	//判断从机是否应答
	if(IIC_IsSlaveACK() == false)
	{
			SendComputerString("CurrentAddressRead_Master write decive address is fail\r\n");
			return false;
	}

	//发送写入地址
	IIC_SendByte(Addr);

	//判断从机是否应答
	if(IIC_IsSlaveACK() == false)
	{
			SendComputerString("CurrentAddressRead_Master write decive address is fail\r\n");
			return false;
	}

	while(num--)
	{
			//发送1字节
			IIC_SendByte(*str++);

			//判断从机是否应答
			if(IIC_IsSlaveACK() == false)
			{
				SendComputerString("Master write deviceID is fail\r\n");
				return false;
			}
	}

	//IIC的停止信号
	IIC_Stop();

	return true;

}

void AT24C02_SequentialRead(uint8_t DestAddr,char* recvBuff,int num)
{
	//IIC的开始信号
	IIC_Start();

	//发送设备地址
	IIC_SendByte(0xA0);

	//判断从机是否应答
	IIC_IsSlaveACK();

	//发送内存地址
	IIC_SendByte(DestAddr);

	//判断从机是否应答
	IIC_IsSlaveACK();

	//IIC的开始信号
	IIC_Start();

	//发送设备地址
	IIC_SendByte(0xA1);

	//判断从机是否应答
	IIC_IsSlaveACK();

	while(num--)
	{
		//IIC的读取字节
		*recvBuff++ = IIC_ReadByte();

		//主机发送应答信号
		IIC_IsACK(0x00);
	}

	//IIC的停止信号
	IIC_Stop();
}

int main()
{
	uint8_t recv = 0;
	uint8_t buff[32]={0};
	char recvbuff[8]={0};

	USART1_Config(9600);
	IIC_Config();

	//AT24C02_ByteWrite(0x01,'B');
	//AT24C02_ByteWrite(0x00,'A');
	//AT24C02_ByteWrite(0xFF,'Z');
	//AT24C02_PageWrite(0x10,"lion");
	//recv = AT24C02_CurrentAddressRead();		//测试------当前地址访问(在写入的地址后面偏移一字节)

	//recv = AT24C02_RandomAddressRead(0x12);		测试------随机访问
	AT24C02_SequentialRead(0x10,recvbuff,4);

	sprintf((char*)buff,"read data:%s\r\n",recvbuff	);
	SendComputerString((char*)buff);
	SendComputerString((char*)&recvbuff);

	while(1)
	{

	}
}

void USART1_IRQHandler(void)
{
	/* USART in Receiver mode */	//收到数据的时候发生触发
	if (USART_GetITStatus(USART1, USART_IT_RXNE) == SET)//串口的RX检测到数据
	{
			uint8_t data = 0;
			/* Receive Transaction data */
			data = USART_ReceiveData(USART1);//单片机接收数据

		//由于当前单片机没有屏幕显示接收到的数据，只能把接收到的数据返回给计算机
		USART_SendData(USART1, data);
	}
}

void IIC_SCLConfig(void)
{
	GPIO_InitTypeDef GPIO_InitStructure;

	RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOB,ENABLE);

	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_8;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_OUT;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_InitStructure.GPIO_OType = GPIO_OType_PP;
	GPIO_InitStructure.GPIO_PuPd  = GPIO_PuPd_DOWN;
	GPIO_Init(GPIOB, &GPIO_InitStructure);

}

void IIC_SDAConfig(GPIOMode_TypeDef GPIO_Mode)
{
	GPIO_InitTypeDef GPIO_InitStructure;

	RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOB,ENABLE);

	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_InitStructure.GPIO_OType = GPIO_OType_PP;
	GPIO_InitStructure.GPIO_PuPd  = GPIO_PuPd_DOWN;
	GPIO_Init(GPIOB, &GPIO_InitStructure);

}

//IIC的初始化
void IIC_Config(void)
{
	//1.设置SDA和SCL为输出模式
	IIC_SCLConfig();
	IIC_SDAConfig(GPIO_Mode_OUT);

	//2.确保SDA和SCL处于空闲状态
	SDA_SET(1);
	SCL_SET(1);
	delay_us(5);
}

void IIC_Start(void)
{
	//1.设置SDA引脚为输出模式
	IIC_SDAConfig(GPIO_Mode_OUT);

	SDA_SET(1);
	SCL_SET(1);
	delay_us(5);

	//3.把SDA引脚电平拉低
	SDA_SET(0);
	delay_us(5);

	//4.把SCL引脚电平拉低，此时准备数据
	SCL_SET(0);
	//delay_us(5);

}

//IIC的发送字节
void IIC_SendByte(uint8_t Byte)
{
	//1.设置SDA引脚为输出模式
	IIC_SDAConfig(GPIO_Mode_OUT);

	SCL_SET(0);
	delay_us(5);

	for(int i = 0;i<8;i++)
	{
		if(Byte & 0x80)
		{
			SDA_SET(1);
		}
		else
		{
			SDA_SET(0);
		}
		Byte <<= 1;
		delay_us(5);

		SCL_SET(1);
		delay_us(5);

		SCL_SET(0);
		delay_us(5);

	}
}

//判断从机是否应答
bool  IIC_IsSlaveACK(void)
{
	bool ack;

	//1.设置SDA引脚为输入模式
	IIC_SDAConfig(GPIO_Mode_IN);

	SCL_SET(0);
	delay_us(5);

	SCL_SET(1);
	delay_us(5);

	if(SDA_READ)
	{
		ack = false;
	}
	else
	{
		ack = true;
	}

	SCL_SET(0);
	delay_us(5);

	return ack;
}


//IIC的读取字节
uint8_t IIC_ReadByte(void)
{
	uint8_t i,data = 0;

	//1.设置SDA引脚为输入模式
	IIC_SDAConfig(GPIO_Mode_IN);

	SCL_SET(0);
	delay_us(5);

	for(i = 0;i<8;i++)
	{
		SCL_SET(1);
		delay_us(5);

		data <<= 1;
		data |= SDA_READ;
		//delay_us(5);

		SCL_SET(0);
		delay_us(5);
	}
	return data;
}


//ack=1 表示不应答  ack=0 表示要应答
void IIC_IsACK(uint8_t ack)
{
	//1.设置SDA引脚为输出模式
	IIC_SDAConfig(GPIO_Mode_OUT);

	SCL_SET(0);
	delay_us(5);

	if(ack)
	{
		SDA_SET(1);
	}
	else
	{
		SDA_SET(0);
	}
	delay_us(5);

	SCL_SET(1);
	delay_us(5);

	SCL_SET(0);
	delay_us(5);
}

//IIC的停止信号
void IIC_Stop(void)
{
	//1.设置SDA引脚为输出模式
	IIC_SDAConfig(GPIO_Mode_OUT);

	SDA_SET(0);
	SCL_SET(0);
	delay_us(5);

	SCL_SET(1);
	delay_us(5);

	SDA_SET(1);
	delay_us(5);
}

void delay_us(uint32_t nus)
{
	SysTick->CTRL = 0; 									// 关闭systick的控制状态寄存器------该寄存器的bit0置0
	SysTick->LOAD = ( 21 * nus - 1); 		// systick的重载寄存器------计数时长 = 计数周期 * 计数次数
	SysTick->VAL = 0; 									// 清空systick的当前数值寄存器
	SysTick->CTRL = 1; 									// 使能systick的控制状态寄存器------该寄存器的bit0置1
	while ((SysTick->CTRL & 0x00010000)==0);// 递减计数到了则控制状态寄存器的bit16为1，计数次数没到则bit16为0.
	SysTick->CTRL = 0; 									//关闭systick的控制状态寄存器
}

void delay_ms(uint32_t nms)
{
	SysTick->CTRL = 0; 									// 关闭systick的控制状态寄存器------该寄存器的bit0置0
	SysTick->LOAD = ( 21*1000*nms - 1); // systick的重载寄存器------计数时长 = 计数周期 * 计数次数
	SysTick->VAL = 0; 									// 清空systick的当前数值寄存器
	SysTick->CTRL = 1; 									// 使能systick的控制状态寄存器------该寄存器的bit0置1
	while ((SysTick->CTRL & 0x00010000)==0);// 递减计数到了则控制状态寄存器的bit16为1，计数次数没到则bit16为0.
	SysTick->CTRL = 0; 									//关闭systick的控制状态寄存器
}

void delay_s(uint32_t ns)
{
	while(ns--)
	{
		delay_ms(500);
		delay_ms(500);
	}
}

void USART1_Config(unsigned int baud)
{
		USART_InitTypeDef USART_InitStructure;
	NVIC_InitTypeDef NVIC_InitStructure;
	GPIO_InitTypeDef GPIO_InitStructure;

	//Enable peripheral clock using the following functions
	/* Enable USART clock */
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1, ENABLE);

	//According to the USART mode, enable the GPIO clocks
	/* Enable GPIO clock */
	RCC_AHB1PeriphClockCmd( RCC_AHB1Periph_GPIOA , ENABLE);

	//Peripheral's alternate function:
	/* Connect USART pins to AF7 */
	GPIO_PinAFConfig(GPIOA, GPIO_PinSource9, GPIO_AF_USART1);
	GPIO_PinAFConfig(GPIOA, GPIO_PinSource10, GPIO_AF_USART1);

	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_100MHz;
	GPIO_InitStructure.GPIO_OType = GPIO_OType_PP;
	GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_UP;
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9 | GPIO_Pin_10;
	GPIO_Init(GPIOA, &GPIO_InitStructure);

	/* Program the Baud Rate, Word Length , Stop Bit, Parity, Hardware
     flow control and Mode(Receiver/Transmitter) using the USART_Init()
     function. */
	USART_InitStructure.USART_BaudRate = baud;									//波特率
	USART_InitStructure.USART_WordLength = USART_WordLength_8b;	//数据位
	USART_InitStructure.USART_StopBits = USART_StopBits_1;			//停止位
	USART_InitStructure.USART_Parity = USART_Parity_No;					//无校验
	USART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlowControl_None;//无流控
	USART_InitStructure.USART_Mode = USART_Mode_Rx | USART_Mode_Tx;	//收发模式
	USART_Init(USART1, &USART_InitStructure);

	//Enable the NVIC and the corresponding interrupt
	/* NVIC configuration */
	/* Configure the Priority Group to 2 bits */
	NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);

	/* Enable the USARTx Interrupt */
	NVIC_InitStructure.NVIC_IRQChannel = USART1_IRQn;
	NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 0;
	NVIC_InitStructure.NVIC_IRQChannelSubPriority = 0;
	NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;
	NVIC_Init(&NVIC_InitStructure);

	USART_ITConfig(USART1, USART_IT_RXNE, ENABLE);//接收缓冲区为空的时候使用中断

	// Enable the USART using the USART_Cmd() function.
	USART_Cmd(USART1, ENABLE);
}

---

IIC可以理解为IIC总线，

它的时序对应的叫IIC协议，使用这种协议进行通信的时候，可以叫IIC接口。

IIC接口属于MCU内部的一种硬件资源。

IIC采用半双工 、 同步通信。

⬇ ⬇

只用一根线来收发 有时钟线专门生成脉冲信号

根据上述，共用了2根线。==> 优点：节约资源。

==> 缺点：编写程序麻烦。

IIC中的SCL（时钟总线）和SDA（数据总线）是IIC的总线。

IIC总线是由 主机MCU/主器件 提供的。

传感器/从器件 提供的SDA和SCL不是总线。

从器件需要把自己的SDA和SCL挂载到主器件挂载到主器件提供的总线上。

总线：方便外设的挂载，和对外设进行控制。

①皇上要去谁那，总线把地址发出来，这个地址指令将被总线上挂载的所有从器件收到。

②每个从器件的地址都不一样。

==> 所以每个从器件收到该地址指令后都会做比较，比较 " 地址指令收发和自己的地址一致 "。

• 不一致：不和主机通信
• 一致：等待

一个IIC接口可以挂载多个从机，但无法同时和这些从机通信，只能和其一通信。==> 所以stm32f407有3个硬件IIC。

==> 所以主机可以同时使用3个IIC和3个从机通信。

半双工的数据线SDA只有一根，

主机在发送时 传感器是不会响应的。只有传感器收到数据才会响应主机；

而响应主机的时候，主机就不能再输出了。主机给传感器数据时，从机得拿到数据才行。

==> SDA引脚的电平会切换、

SDA引脚的模式会切换（输入/输出模式）

IIC的SCL、SDA引脚的输出类型是开漏！！！

MCU提供2个IO口，作为IIC的总线，把传感器挂载到这两根总线上 ==> 主器件MCU就可以利用SDA这根数据线/信道 和挂载到SDA的传感器通信。由于是同步通信，所以需要确保发送数据之后有能力去接收数据。

SCL对于MCU "主器件向从器件" 提供时钟信号用的。

IIC时序怎么算空闲：

• SDA、SCL设置为为开漏模式（只能输出低电平），则外部的上拉电阻把他俩拉高。
• SDA、SCL为推挽，则SDA、SCL需要自己给一个高电平。

谁接收谁就应答

做对比（eg.SPI和IIC）

• 从引脚数量
• 通信速率
• 从器件现在（SPI用片选，IIC用地址）

IIC通信速率

• 标准100kHz
• 高速400kHz

SPI通信速率10MHz

==> IIC 强调控制，SPI 强调速率

MCU在主模式下才可以提供时钟。

Q：如何分辨IIC数据传输方向

A：通过发送的器件地址8个bit中bit 0来分析。

bit 0 = 0，表示发送。主器件 → 从器件

bit 0 = 1，表示接收。从器件 → 主器件

IIC中的程序设计使用的是AT24C02芯片，它是EEPROM存储器，不需要像"Flash芯片那样写入之前要先擦除"。

SPI和IIC的区别

SPI和IIC的区别

从引脚数量：SPI使用4个引脚，IIC用2个引脚。

通信速率：

• SPI几十M，所以很多容量比较大的存储IC是SPI接口。

  SPI收发使用2条信道，收发可以同时实现，是全双工通信。

  SPI强调的是效率。

• IIC收发使用一根信道，半双工通信。IIC强调的是控制。

从器件选择的角度：SPI通过片选引脚选从机，IIC通过地址选从机。
