OptiByte 操练场:面向 IoT/嵌入式的协议可视化调试工具

1. 背景

在 IoT 和工业通信领域,二进制协议的调试一直是开发效率的瓶颈:

  • 手动拼装 Hex 帧容易出错
  • CRC/校验和计算繁琐
  • 缺少可视化的协议结构映射
  • 团队协作时协议知识难以传递

OptiByte 操练场 是一个 Web 端的协议调试环境,旨在解决上述问题。


2. 功能架构

复制代码
                    ┌──────────────────────────────────┐
                    │         操练场 (Playground)         │
                    ├──────────────────────────────────┤
                    │                                  │
  ┌─────────────┐   │  ┌──────────┐   ┌──────────────┐ │
  │ 协议实例列表 │──→│  │ 配置面板  │   │  Hex 查看器   │ │
  │ (Instance)  │   │  │ (Config) │   │  (HexViewer) │ │
  └─────────────┘   │  └──────────┘   └──────────────┘ │
                    │       ↕                ↕         │
                    │  ┌──────────┐   ┌──────────────┐ │
                    │  │ 生成引擎  │   │  解析引擎     │ │
                    │  │(Generator)│   │  (Parser)    │ │
                    │  └──────────┘   └──────────────┘ │
                    │       ↕                          │
                    │  ┌──────────────────────────────┐│
                    │  │  硬件通道 (Channel)           ││
                    │  │  Serial | MQTT | TCP | UDP   ││
                    │  └──────────────────────────────┘│
                    └──────────────────────────────────┘

3. 核心功能

3.1 二进制生成引擎

支持的数据类型:

类别 类型
整型 u8, u16, u32, u64, i8, i16, i32, i64
浮点 f32, f64
布尔 bool
复合 enum, struct, fixedArray, dynamicArray
约束 subrange (值域限制), bitFlags (位标志)
泛型 typeParam (类型参数)

生成流程:

  1. 遍历协议框架字段
  2. 按语义处理:Fixed → 写入固定值,Checksum → 占位延迟计算,Parameter → 按用户配置生成
  3. 递归展开嵌套类型(struct/array 深度嵌套)
  4. 全部字段写入后,统一计算 CRC/校验和
  5. 输出 Uint8Array

内置校验算法:

复制代码
CRC8, CRC8/MAXIM
CRC16: MODBUS, CCITT, IBM, MAXIM, USB, X25, XMODEM, DNP
CRC32
XOR-8, SUM-8, SUM-16, SUM-16/COMPLEMENT
LRC, Fletcher-16, Adler-32

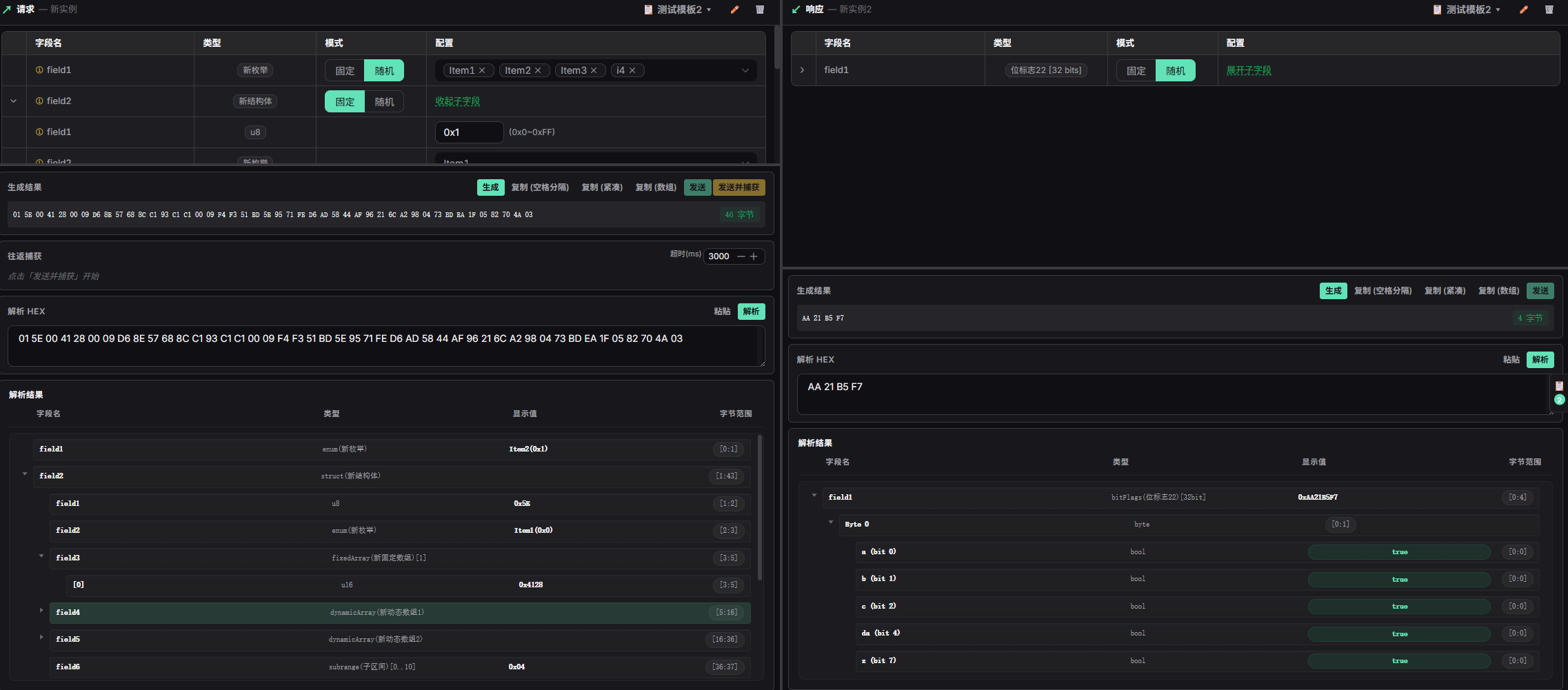

截图: hex-viewer.png

3.2 解析引擎

输入 Hex 字符串,输出解析树 ParseTreeNode[]:

typescript 复制代码
interface ParseTreeNode {
  key: string;          // 唯一标识
  label: string;        // 字段名
  type: string;         // 类型描述
  value?: unknown;      // 原始值
  displayValue?: string | number | bigint;
  offset: number;       // 字节偏移
  size: number;         // 占用字节数
  warning?: string;     // 范围违反警告
  children?: ParseTreeNode[];
}

支持枚举自动映射、子区间范围校验、位标志逐位展开。

截图: parse-tree.png

3.3 字段配置与预设

每个字段支持两种生成模式:

  • Fixed:手动指定确切值
  • Random:指定范围随机生成

预设系统支持多套配置方案的保存、切换、克隆和删除。预设数据通过 SyncQueue 异步保存到后端。

3.4 Request/Response 联动

双栏视图 + 往返捕获 (Round-Trip Capture):

  1. 在 Request 栏生成并发送帧
  2. 系统自动等待 Response(可配置超时时间)
  3. 收到响应后自动填入 Response 栏并解析
  4. 超时提示诊断建议

3.5 硬件通道

通过 EdgaAgent (WebSocket 代理) 连接硬件:

Provider 协议 说明
SerialProvider RS-232/485/UART 物理资源独占
MqttProvider MQTT 3.1.1/5.0 逻辑资源独占
TcpProvider TCP Server/Client
UdpProvider UDP 无连接

3.6 测试套件

  • 录制/回放:记录完整通信帧序列,支持导入导出
  • 压力测试:可配置发送次数/间隔,实时统计响应率

3.7 公开发布

支持将操练场快照发布为公开链接,访问者可以:

  • 生成和解析数据(只读或可编辑模式)
  • Fork 到自己的项目继续开发

4. 使用方式

  1. 注册 OptiByte 账号:https://platform.optibyte.cn
  2. 创建项目 → 在编辑器中定义协议结构
  3. 点击「操练场」进入调试环境
  4. 选择协议实例 → 配置字段 → 生成/解析

免费版包含完整操练场功能。
