在无线通信、雷达与隐身技术等领域，频率选择表面（FSS） 一直是电磁滤波的核心器件。传统2D FSS虽然成熟，但在滤波选择性、角度稳定性、带宽控制 等方面存在明显瓶颈。

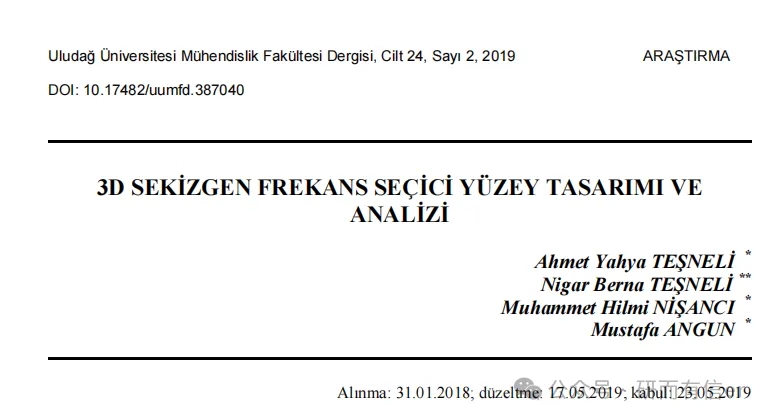

本文基于一篇2019年发表于土耳其Uludağ大学工程期刊的论文，深入解读一种新型3D八边形FSS的设计与分析过程，带你理解：
-
如何用一段导体高度改变滤波类型？
-
为什么3D FSS在TM模式下角度稳定性极佳？
-
哪些参数可以精准调控共振频率？
一、研究背景：2D FSS的三大痛点
FSS广泛应用于：
-
雷达罩
-
天线副反射面
-
隐身结构
-
室内无线覆盖
但传统2D平面FSS存在三个主要问题：
-
滤波响应弱：带外抑制能力有限
-
角度稳定性差：入射波角度变化 → 共振频率漂移
-
带宽受限：难以同时实现窄带/宽带切换
论文指出："3D FSS在不使用主动元件的前提下，提供比2D结构更灵活的频率控制能力。"
二、研究目的：X波段可切换滤波3D FSS
本研究的目标是：
-
设计一种工作在 X波段（8--12 GHz） 的FSS
-
中心频率：10 GHz
-
结构形式：八边形导体环
-
实现：通过改变导体高度，在带阻与带通之间切换
三、研究方法：CST全波仿真 + 等效电路建模
仿真工具
-
CST Microwave Studio
-
单元结构：周期边界 + Floquet端口
-
激励：平面波（TE / TM）
等效电路方法
论文指出：
-
2D FSS：电感由环直径决定，电容由环间距决定
-
3D FSS：额外引入与高度成正比的第二电感
当第二电感占主导时 → 带阻 → 带通转换
四、研究过程与重难点
1. 2D基准设计（带阻）

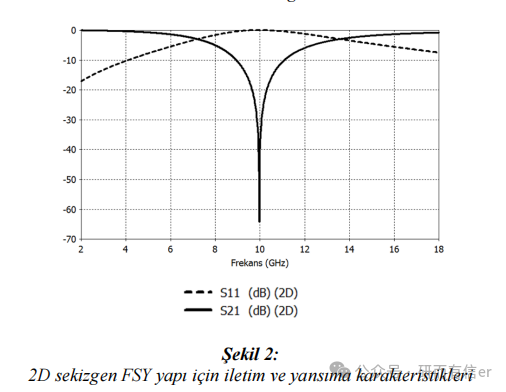

图1（原文Fig.2）：2D八边形FSS的S21/S11
-
共振频率：9.968 GHz
-
带宽：2.16 GHz
-
特性：带阻
原文位置：Page 3, Fig. 2
2. 3D FSS：增加导体高度

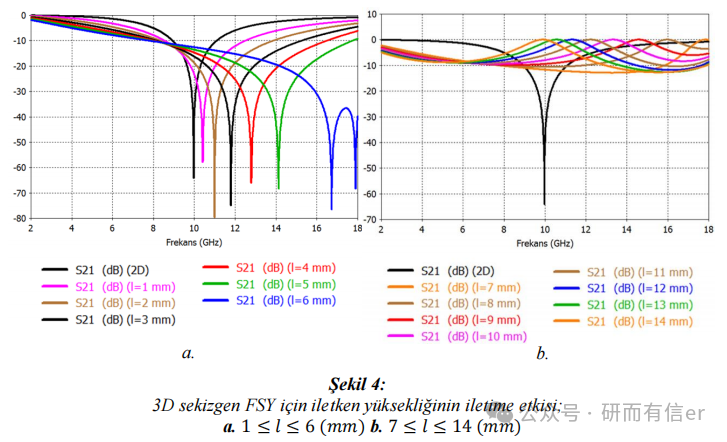

图2（原文Fig.4a, 4b）：
-
高度 1--7 mm：仍为带阻
-
高度 ≈ 8 mm：开始向带通过渡
-
高度 ≈ 13.8 mm：完全转变为带通（f₀ = 10.016 GHz）

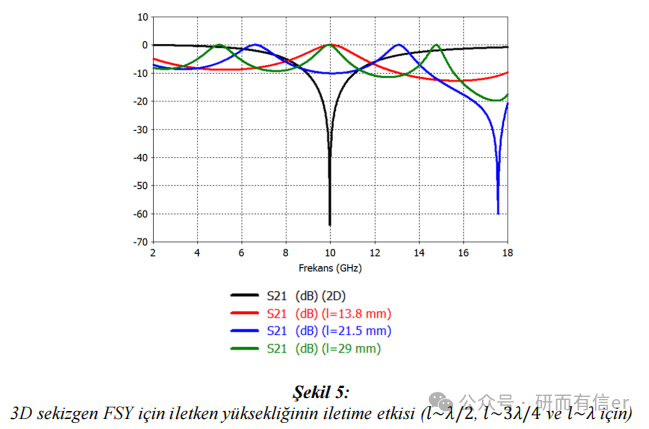

图3（原文Fig.5）：周期性切换
| 高度（约） | 滤波类型 |
|---|---|
| 0.035 mm（2D） | 带阻 |
| 13.8 mm | 带通 |
| 21.5 mm | 带阻 |
| 29 mm | 带通 |
这是本文最核心的现象：仅改变高度，实现阻/通周期性变化
五、参数分析（干货重点）

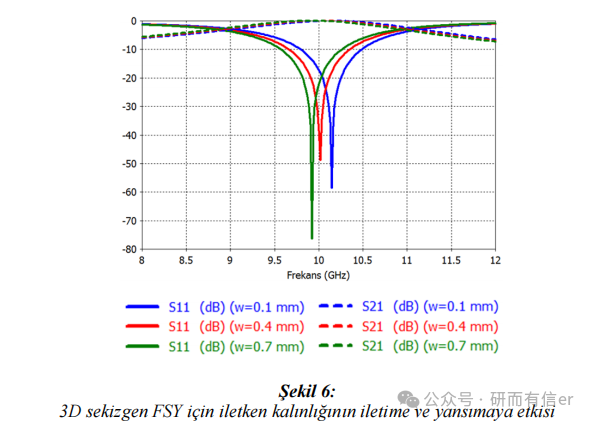

1. 导体厚度 w（Fig.6）
-
w ↑ → 共振频率 ↓
-
非线性变化，敏感区间：0.1--0.7 mm

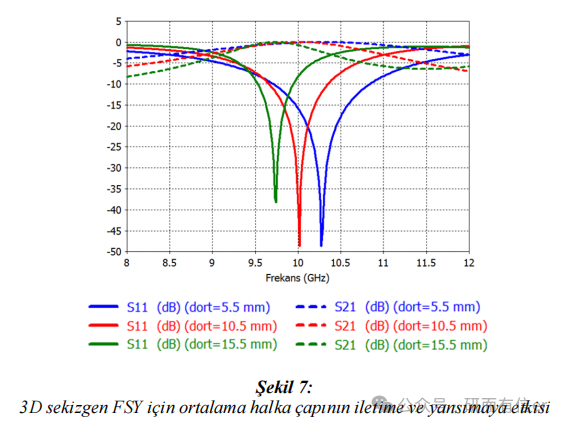

2. 平均环直径 d_ort（Fig.7）
-
d_ort ↑ → 共振频率 ↓
-
调频最有效的几何参数

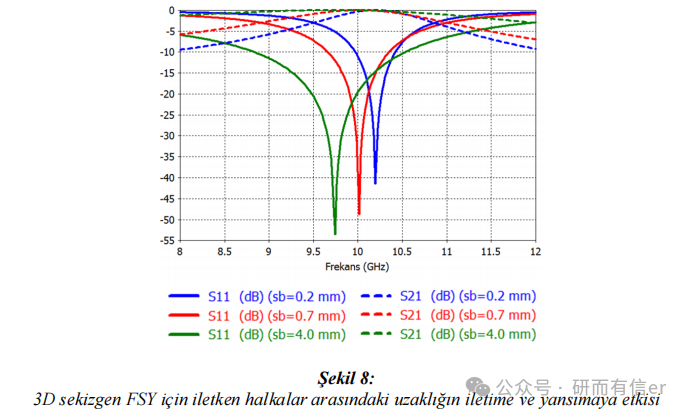

3. 环间距（Fig.8）
-
间距 ↑ → 共振频率 ↓
-
影响耦合强度与带宽

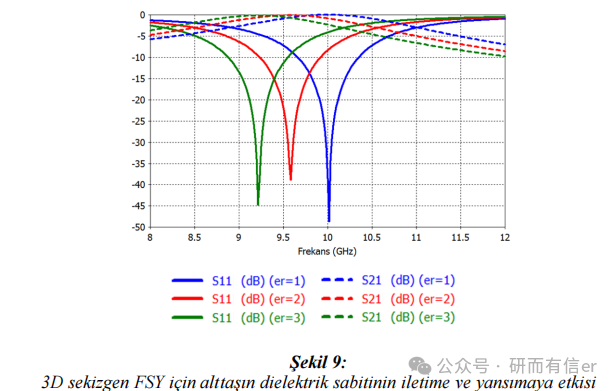

4. 基板介电常数 ε_r（Fig.9）
-
ε_r ↑ → 共振频率 ↓
-
调频第二有效参数
以上参数变化均经过CST严格扫参验证，原文提供了完整的S21/S11对比曲线。
六、研究重难点总结
| 难点 | 解决方式 |
|---|---|
| 如何实现3D结构的高效仿真 | CST + 周期边界 + 参数化建模 |
| 带阻→带通的物理机制 | 等效电路中的第二电感模型 |
| 角度稳定性 | 分别分析TE / TM模式 |
| 大参数变化下的调频规律 | 扫参 + 多图对比分析 |
七、研究结论（核心三点）
-
3D八边形FSS 可以实现在X波段带阻与带通的可切换特性，仅通过改变导体高度。
-
TM模式下角度稳定性极佳，60°入射角时带宽从688 MHz扩展至1270 MHz。
-
共振频率调控规律明确：
-
厚度 ↑ → f₀ ↓
-
直径 ↑ → f₀ ↓
-
间距 ↑ → f₀ ↓
-
ε_r ↑ → f₀ ↓
-
八、未来展望（论文延伸方向）
基于本研究的结论，未来可以进一步探索：
-
双极化独立控制的3D FSS
-
可调介质/可变形结构实现动态滤波切换
-
毫米波/太赫兹频段的3D FSS拓展
-
与有源器件融合的智能FSS天线系统
附：原文重要图片索引（便于对照阅读）
| 图号 | 内容 | 原文位置 |
|---|---|---|
| Fig.2 | 2D FSS S21/S11（带阻） | Page 3 |
| Fig.4a | 高度1--7 mm（带阻） | Page 4 |
| Fig.4b | 高度8 mm（带通开始） | Page 4 |
| Fig.5 | 高度周期性切换滤波类型 | Page 5 |
| Fig.6 | 厚度对共振频率影响 | Page 6 |
| Fig.7 | 平均直径影响 | Page 7 |
| Fig.8 | 环间距影响 | Page 7 |
| Fig.9 | 介电常数影响 | Page 8 |
| Fig.10 | TE模式角度响应 | Page 8 |
| Fig.11 | TM模式角度响应 | Page 9 |
