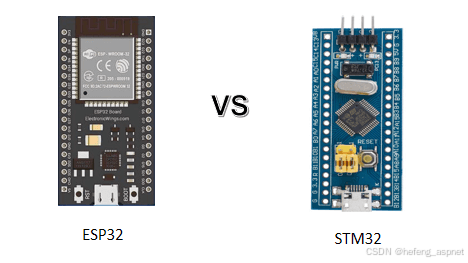

在物联网 (IoT) 硬件开发中，尤其是在使用 STM32 或 ESP32 这类具有一定 IO 口但常常捉襟见肘的微控制器时，我们经常会遇到一个尴尬的局面："IO 口不够用了！"
这时候，一个简单、便宜且高效的解决方案就是------ULN2003A 达林顿阵列驱动芯片。它能够将微控制器的 IO 口数量"按需放大"，让原本受限的 IO 口驱动更多的外部设备。
本指南将结合 STM32 和 ESP32 的实战案例，深入讲解 ULN2003A 的工作原理、高效复用技巧，以及在 IoT 硬件开发中的应用。

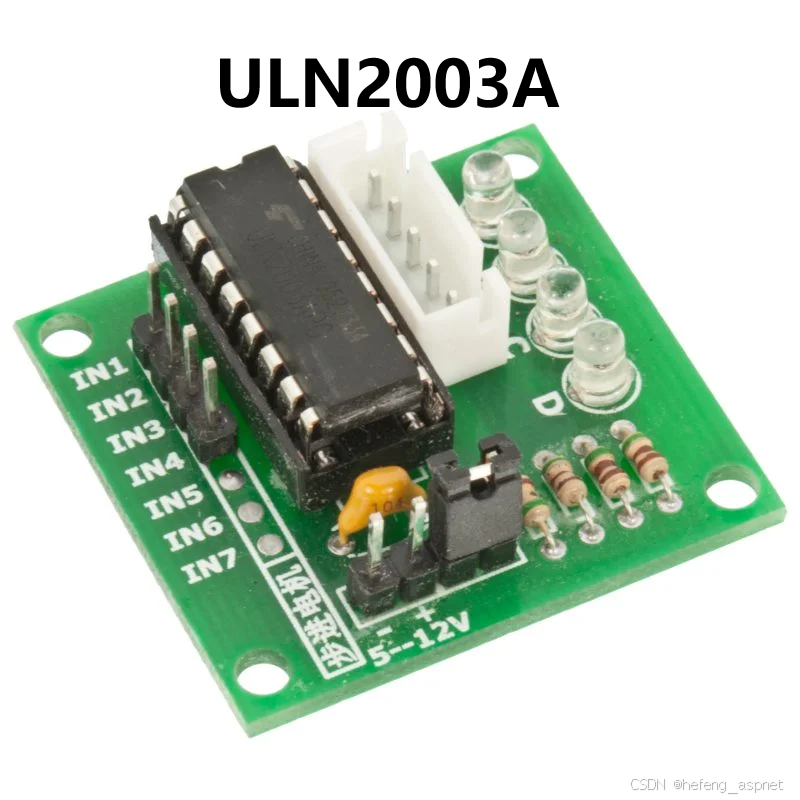

一、 ULN2003A 究竟是何方神圣？
1. 达林顿阵列：IO 口的"放大器"
- 工作原理 ：ULN2003A 内部集成了 7 路独立的达林顿晶体管。每一路达林顿晶体管都能将来自微控制器 IO 口的一个低电流信号，放大成一个足以驱动高功率设备的高电流输出。
- "NPN"类型 ：ULN2003A 的输出是 NPN 类型的，意味着当输入信号为高电平时，输出端导通，LED 或其他负载就能工作。
- 内置续流二极管：每路输出都内置了续流二极管，用于保护芯片免受感性负载（如继电器、步进电机）在断电时产生的反向电动势损坏。
2. 核心优势：为何选择 ULN2003A？
- IO 口复用：用一个微控制器的 IO 口，可以控制 7 个独立的设备。
- 电流放大：驱动能力远超微控制器的 IO 口，可以驱动继电器、步进电机、LED 阵列等。
- 保护机制：内置续流二极管，简化了外围电路设计。
- 成本低廉：价格非常便宜，是 DIY 和原型开发的首选。
- 易于使用：引脚定义清晰，直接连接即可。
3. ULN2003A 引脚解析
一个标准的 ULN2003A 芯片（DIP-16 封装）：
- Pin 1-7: 输入端 (IN1-IN7)。连接到微控制器的 GPIO 口。
- Pin 8: GND (地)。
- Pin 9-15: 输出端 (OUT1-OUT7)。连接到外部负载的一端。
- Pin 16: VCC (电源)。通常连接到外部负载所需的工作电压（如 5V, 12V）。
二、 实战案例：STM32 / ESP32 + ULN2003A
案例一：驱动多路继电器（如控制家电）
需求：用 STM32/ESP32 的有限 IO 口，控制 7 路 5V 继电器，实现对不同家电的开关控制。
硬件连接：
- ULN2003A ：
- Pin 8 (GND) -> STM32/ESP32 的 GND。
- Pin 16 (VCC) -> 外部 5V 电源（这个 5V 电源需要能提供所有继电器工作时所需的总电流，通常比 STM32/ESP32 的 3.3V/5V IO 供电更强劲）。
- Pin 1-7 (IN1-IN7) -> STM32/ESP32 的 7 个 GPIO 口（注意电平兼容，STM32/ESP32 是 3.3V IO，ULN2003A 的输入设计在 3.3V 时也能正常驱动）。
- Pin 9-15 (OUT1-OUT7) -> 7 个 5V 继电器模块的信号输入端。
- 继电器模块 ：
- 信号端 -> ULN2003A 的 OUT1-OUT7。
- VCC -> 外部 5V 电源 (与 ULN2003A 的 VCC 连接)。
- GND -> 外部 5V 电源的 GND。
- 外部负载（家电） ：
- 接在继电器模块的常开 (NO) 或常闭 (NC) 端，根据需要选择。
软件实现 (以 STM32 HAL 库为例)：
// main.h (或你的头文件)
#define RELAY1_PIN GPIO_PIN_0
#define RELAY2_PIN GPIO_PIN_1
#define RELAY3_PIN GPIO_PIN_2
// ... Relay 7 ...
#define RELAY_PORT GPIOA // 假设使用 Port A
// 控制函数
void HAL_GPIO_SetRelay(GPIO_TypeDef* GPIOx, uint16_t GPIO_Pin, uint8_t state);
// main.c
void SystemClock_Config(void); // 初始化时钟
static void MX_GPIO_Init(void); // 初始化 GPIO
// ...
void HAL_GPIO_SetRelay(GPIO_TypeDef* GPIOx, uint16_t GPIO_Pin, uint8_t state) {
if (state == 1) { // 开启继电器 (ULN2003A 输入为高电平)
HAL_GPIO_WritePin(GPIOx, GPIO_Pin, GPIO_PIN_SET);
} else { // 关闭继电器 (ULN2003A 输入为低电平)
HAL_GPIO_WritePin(GPIOx, GPIO_Pin, GPIO_PIN_RESET);
}
}
int main(void) {
HAL_Init();
SystemClock_Config();
MX_GPIO_Init();
// 示例：开启第一个继电器，关闭第二个
HAL_GPIO_SetRelay(RELAY_PORT, RELAY1_PIN, 1); // 开启 1 号继电器
HAL_GPIO_SetRelay(RELAY_PORT, RELAY2_PIN, 0); // 关闭 2 号继电器
while (1) {
// ... 其他逻辑 ...
}
}
static void MX_GPIO_Init(void) {
GPIO_InitTypeDef GPIO_InitStruct = {0};
__HAL_RCC_GPIOA_CLK_ENABLE(); // 使能 GPIOA 时钟
// 配置继电器控制引脚为输出模式
GPIO_InitStruct.Pin = RELAY1_PIN | RELAY2_PIN | RELAY3_PIN | ...; // 添加所有继电器引脚
GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP; // 推挽输出
GPIO_InitStruct.Pull = GPIO_NOPULL; // 无上下拉
GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_LOW; // 低速即可
HAL_GPIO_Init(RELAY_PORT, &GPIO_InitStruct);
// 初始状态：关闭所有继电器
HAL_GPIO_WritePin(RELAY_PORT, RELAY1_PIN | RELAY2_PIN | RELAY3_PIN | ..., GPIO_PIN_RESET);
}
ESP32 代码 (Arduino 框架)：
#define RELAY1_PIN 5 // GPIO 5
#define RELAY2_PIN 4 // GPIO 4
// ... Relay 7 ...
void setup() {
Serial.begin(115200);
pinMode(RELAY1_PIN, OUTPUT);
pinMode(RELAY2_PIN, OUTPUT);
// ... other relays ...
// 初始状态：关闭所有继电器
digitalWrite(RELAY1_PIN, LOW);
digitalWrite(RELAY2_PIN, LOW);
// ...
}
void loop() {
// 示例：开启第一个继电器，关闭第二个
digitalWrite(RELAY1_PIN, HIGH); // 开启 1 号继电器
digitalWrite(RELAY2_PIN, LOW); // 关闭 2 号继电器
delay(5000); // 延时 5 秒
// ...
}

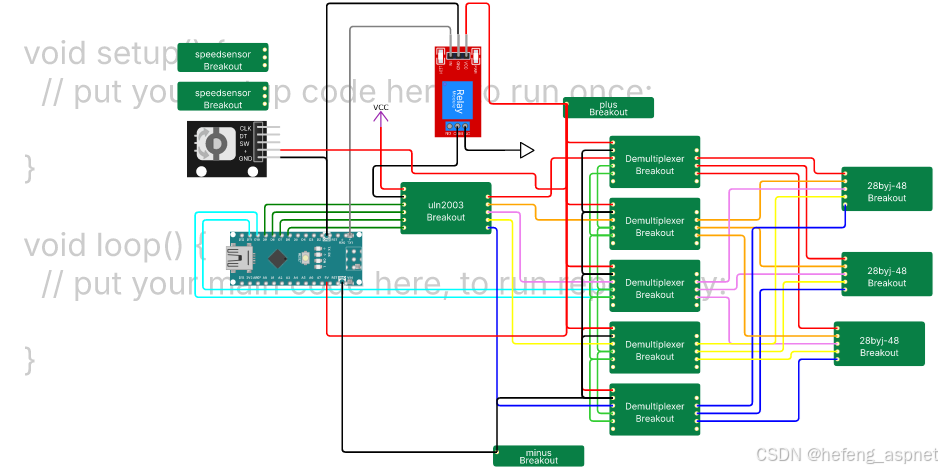

案例二：驱动步进电机（如小型 XYZ 平台）
需求：用 ESP32 的 IO 口，驱动一个 ULN2003A 来控制一个 5V 步进电机（通常是 4 相）。
硬件连接：
- ULN2003A ：
- Pin 8 (GND) -> ESP32 的 GND。
- Pin 16 (VCC) -> 外部 5V/12V 电源（取决于你的步进电机电压）。
- Pin 1-4 (IN1-IN4) -> ESP32 的 4 个 GPIO 口（用于发送步进脉冲）。
- Pin 9-12 (OUT1-OUT4) -> 步进电机模块的 4 个相线 (A, B, C, D)。
- 步进电机模块 ：
- 信号端 (IN1-IN4) -> ULN2003A 的 OUT1-OUT4。
- VCC -> 外部电源。
- GND -> 外部电源 GND。
软件实现 (ESP32 Arduino)：
通常步进电机需要特定的驱动序列（如全步、半步、微步）。使用 Arduino 的 Stepper 库可以简化很多。
#include <Stepper.h>
// ULN2003A 连接到 ESP32 的 IO 口
#define IN1 2 // GPIO 2
#define IN2 4 // GPIO 4
#define IN3 16 // GPIO 16
#define IN4 17 // GPIO 17
// 步进电机的步数 (例如，一个标准步进电机每圈 200 步)
const int stepsPerRevolution = 200;
// 创建 Stepper 对象
// 参数：stepsPerRevolution, out1, out2, out3, out4
Stepper myStepper(stepsPerRevolution, IN1, IN2, IN3, IN4);
void setup() {
Serial.begin(115200);
// 设置步进电机的速度 (RPM - Revolutions Per Minute)
myStepper.setSpeed(60); // 60 RPM，即 1 圈/秒
}
void loop() {
Serial.println("Moving forward 1 revolution");
// 顺时针转动 200 步 (1 圈)
myStepper.step(stepsPerRevolution);
delay(1000);
Serial.println("Moving backward 1/2 revolution");
// 逆时针转动 100 步 (半圈)
myStepper.step(-stepsPerRevolution / 2);
delay(1000);
}
三、 高效复用与设计考量
1. IO 口电平兼容性
- STM32/ESP32 IO (3.3V) vs ULN2003A 输入：ULN2003A 的输入设计上，3.3V 的高电平通常足以使其导通，驱动低电平的设备。如果需要严格的 5V 信号，可以使用电平转换器，但对于大多数 IO 驱动场景，3.3V 输入是可行的。
- ULN2003A 输出 vs 负载电压 ：ULN2003A 的 VCC (Pin 16) 决定了其输出端的最高电压。你可以给 Pin 16 提供 5V、9V、12V 等，来驱动对应电压的负载（继电器、电机）。
2. 电源管理
- 独立的负载电源 ：ULN2003A 的 VCC (Pin 16) 和 GND (Pin 8) 需要连接到外部高功率电源 ，这个电源必须能提供所有被驱动设备（所有继电器、所有电机）的总电流。不要试图用 STM32/ESP32 的 3.3V/5V 供电引脚直接给 ULN2003A 的 VCC 供电，除非你只驱动一个低功耗设备，且确认电流足够。
- 共地连接 ：ULN2003A 的 GND、外部电源的 GND、微控制器的 GND 必须互相连接（共地），否则信号无法正常传输。
3. 驱动负载的电流限制
- ULN2003A 单路输出最大电流：通常为 500mA（峰值可达 600mA），但连续工作建议不超过 300-400mA。
- 总电流限制：ULN2003A 内部所有输出同时导通时，总电流也有限制，具体请查阅数据手册。
- 实际应用 ：
- 继电器：大多数 5V/12V 继电器线圈电流在 50-100mA 左右，ULN2003A 完全可以驱动。
- 步进电机：小型步进电机的单相电流通常在 100-300mA，ULN2003A 可以驱动，但需要注意多相同时工作时的总电流。对于大型步进电机，可能需要更专业的电机驱动器（如 A4988, DRV8825）。
- LED 阵列：LED 的电流需求相对较低（20mA），ULN2003A 可以驱动。
4. 信号隔离与保护
- 内置续流二极管：对感性负载（继电器、电机）的保护已经到位，无需额外添加。
- 高压/大电流负载 ：对于超过 ULN2003A 驱动能力范围的负载，ULN2003A 可以作为前级驱动，用于控制一个更大的继电器或功率 MOSFET，间接驱动高功率设备。
四、 总结：ULN2003A 是 IoT 开发的"瑞士军刀"
- IO 口不够用？ ULN2003A 帮你把 1 个 IO 口变成 7 个。
- 驱动能力不足？ 达林顿阵列轻松放大电流。
- 担心反向电动势？ 内置续流二极管已为你考虑周全。
- 预算紧张？ ULN2003A 极其便宜，性价比超高。
在 STM32 和 ESP32 等微控制器项目中，ULN2003A 是一个**"小身材，大能量"**的解决方案，能够极大地拓展硬件设计的可能性，让你在资源受限的情况下，也能实现丰富的 IoT 功能。掌握它的使用方法，将是每一个嵌入式开发者必备的技能之一。
